JGY370 12V 10 RPM L Redüktörlü DC Motor Yüksek Torklu Metal Dişli Sonsuz Vida Mekanizmalı Kendinden Kilitli Robotik Motoru
6 mm D Şaft ve Dik Açılı Gövde Tasarımıyla Otomasyonda Güvenilir Çift Yönlü Yüksek Tork Aktarımı
Ürün Açıklaması JGY370 12V 10 RPM L redüktörlü DC motor, 12 V DC gerilim altında dakikada 10 devir dönme hızı ve yüksek tork üreten sonsuz vida mekanizmalı bir tahrik bileşenidir. Kompakt metal şanzıman yapısı, 90 derece dik açılı mil çıkışı ve enerjisiz durumda milin dönmesini önleyen kendinden kilitli tasarımı sayesinde hassas konum koruma gerektiren projelerde güvenle tercih edilir. İki yönlü dönüş kabiliyeti ve standart 6 mm D kesitli çıkış mili, otomasyon sistemlerinden robotik platformlara kadar geniş bir kullanım alanında güçlü mekanik entegrasyon imkanı tanır.
JGY370 L Redüktörlü DC Motor Nedir ve Ne İşe Yarar Elektrik motorları temel prensip olarak elektrik enerjisini dönme hareketine çevirir. Standart doğru akım motorları çok yüksek devir hızlarına kolayca ulaşabilirken ürettikleri çevirme kuvveti yani tork değeri düşüktür. Mekanik projelerde, ağır yüklerin kaldırılmasında, kapı veya kapakların kontrollü hareket ettirilmesinde ve konum koruma gerektiren düzeneklerde yüksek hız yerine yüksek tork ve düşük devir hızı gerekir. JGY370 serisi motorlar, arka kısmında yer alan 370 sınıfı fırçalı DC motorun ürettiği yüksek dönme gücünü, ön tarafındaki entegre metal dişli kutusu aracılığıyla mekanik olarak dönüştürür. Bu dönüşüm sonucunda devir hızı dakikada 10 tam tura düşürülürken çevirme momenti katlanarak artar.
Bu motorun tasarımındaki en belirleyici özellik, güç aktarımının sonsuz vida ve dişli çark mekanizması (worm gear) ile sağlanmasıdır. Motor miline doğrudan bağlı olan çelik helisel sonsuz vida, çıkış miline bağlı olan çark dişlisini dik açıyla döndürür. Bu düzenek dönme eksenini 90 derece kırarak motorun gövdesi ile çıkış milini birbirine dik konuma getirir. L tipi adlandırması bu geometrik yerleşimden kaynaklanır. Dik açılı yerleşim, dar ve derinliği kısıtlı mekanik kasalarda motorun duvara veya gövde paneline paralel monte edilmesine olanak tanıyarak büyük bir hacim kazancı sağlar.
Sonsuz vidalı dişli yapısının projeler için sunduğu en kritik işlev kendinden kilitlemeli (self-locking) mekanik fren davranışıdır. Standart düz dişlili redüktörlerde motora verilen elektrik kesildiğinde, çıkış miline dışarıdan bir çevirme kuvveti uygulanırsa dişliler geriye doğru dönerek motoru çevirebilir. Oysa sonsuz vida mekanizmasında vida çarkı döndürebilir ancak çark dişlisinin açısı vidayı geriye doğru döndürmeye yetecek mekanik itmeyi sağlayamaz. İki dişli yüzeyi arasındaki kayma sürtünmesi hareketi tek taraflı kilitler. Bu sayede motora uygulanan besleme gerilimi kesildiğinde, mil üzerindeki yük yerçekimi veya yay kuvvetiyle geri kaymaz, bulunduğu konumu mekanik olarak kilitli tutar.
JGY370 motor, 600:1 seviyesindeki yüksek redüksiyon oranıyla son derece kararlı ve sarsıntısız bir hareket karakteri sergiler. Metal şanzıman kutusu içine hassas biçimde yerleştirilmiş dişliler, zorlanma anında plastik dişlilerde görülen sıyırma veya deformasyon riskini ortadan kaldırır. Düşük devirli yapısı sayesinde harici bir enkoder veya konum sensörü olmadan dahi gözle takip edilebilir, zamanlama ve sınır anahtarlarıyla son derece hassas pozisyonlama yapılabilen güvenilir bir eyleyici görevi üstlenir.
Öne Çıkan Özellikler JGY370 L redüktörlü DC motor, mekanik gücü ve kompakt montaj geometrisini bir araya getiren teknik ayrıntılara sahiptir: Kendinden Kilitli Sonsuz Dişli Sistemi: Elektrik kesildiğinde veya motor durdurulduğunda çıkış milinin geriye doğru dönmesini engelleyerek mekanik frenleme sağlar. 90 Derece Dik Açılı Şanzıman Yapısı: Motor gövdesi ile mil ekseni arasında dik açı oluşturarak dar ve kısıtlı montaj alanlarında yerden tasarruf sunar. Tamamen Metal Dişli Takımı: Yüksek basınca ve aşınmaya dayanıklı metal alaşımlı dişliler uzun kullanım ömrü ve yüksek mekanik dayanım gösterir. 6 mm D Tipi Çıkış Mili: Bir yüzeyi düzleştirilmiş D şaft geometrisi, kasnak, dişli ve kaplinlerin mil üzerinde kaymasını veya gevşemesini önler. Nominal 12 V DC Çalışma Gerilimi: Kararlı çalışma gerilimi ile endüstriyel panolar, aküler ve 12 V adaptörlerle tam uyumlu sergiler. Kararlı 10 RPM Düşük Devir Hızı: Dakikada 10 devirlik son derece kontrollü ve yavaş hareket sağlayarak hassas pozisyonlama imkanı tanır. Geniş Tork Kapasitesi: Nominal yük altında 15 kg.cm seviyesine ulaşan güçlü çevirme kuvveti ile ağır yükleri zorlanmadan hareket ettirir. İki Yönlü Polarite Değişimi: Besleme uçlarının artı ve eksi kutup bağlantısı ters çevrilerek saat yönünde ve saat yönünün tersinde kolayca çalıştırılabilir. PWM Hız Ayarlama Desteği: Darbe genişlik modülasyonu sağlayan motor sürücü kartları ile devir hızı kademesiz olarak ayarlanabilir. Pres Döküm Metal Şanzıman Kasası: Çinko alaşımlı dayanıklı dış kasa, iç dişlileri darbelere karşı korurken çalışma ısısını dış ortama iletir. Standart M3 Montaj Yuvaları: Redüktör kutusu üzerinde bulunan vida delikleri sayesinde şaselere ve mekanik gövdelere sağlam biçimde vidalanır. Düşük Boşta Akım Tüketimi: Yüksüz durumda yaklaşık 60 mA akım çekerek enerji tasarruflu bir çalışma profili ortaya koyar.
Kullanım Alanları JGY370 12V 10 RPM L redüktörlü DC motor, yüksek tork ve konum kilitleme ihtiyacının öne çıktığı çok çeşitli mekanik ve elektronik projelerde temel tahrik elemanı olarak kullanılır. En yaygın uygulama alanlarının başında akıllı ev ve bina otomasyon sistemleri gelir. Otomatik panjur, perde, stor ve tente sistemlerinde motorun kendinden kilitli yapısı büyük bir güvenlik avantajı sağlar. Perde veya panjur istenen açıklığa getirildiğinde motor durdurulur ve yerçekimi kumaşın aşağı kaymasına neden olamaz; ek bir elektromanyetik fren bobinine gerek kalmadan perde sabit kalır.
Otomatik kapı, kilit ve geçiş kontrol düzeneklerinde motorun ürettiği yüksek tork ve tersine dönmeyen mil yapısı mekanik bir sürgü işlevi görür. Elektrikli kilit sistemlerinde dilin çekilmesi ve kilitli tutulması, dolap kapaklarının otomatik açılıp kapanması, akıllı posta kutuları ve kasa mekanizmaları bu motor ile güvenli bir şekilde hareketlendirilir. Düşük devir hızı, kapakların ve sürgülerin ani sarsıntılar oluşturmadan, sessiz ve yumuşak bir biçimde açılıp kapanmasını sağlar.
Robotik platformlarda ve manipülatör tasarımlarında JGY370 motor vazgeçilmez bir güç kaynağıdır. Özellikle robot kollarının taban dönüşünde, dirsek mafsallarında ve ağır nesneleri kavrayan tutucu (gripper) mekanizmalarında sıkça tercih edilir. Kol bir yükü havaya kaldırdığında motorun gücü kesilse dahi robot kolu aşağı düşmez; bu durum batarya ile çalışan robotlarda durağan konumda enerji harcanmasını tamamen ortadan kaldırır. Ayrıca arazi tipi gezgin robotlarda yavaş ve torklu tekerlek tahriki veya rampa tırmanma düzeneklerinde dengeli çekiş gücü üretir.
Endüstriyel otomasyon hatlarında, küçük ölçekli konveyör bant sistemlerinde, ürün sıralama ve yönlendirme kapaklarında, klape ve vana kontrol mekanizmalarında yaygın olarak kullanılır. Sıvı veya gaz akışını yöneten kelebek ve küresel vanaların 90 derecelik açma kapama hareketleri, 10 RPM motorun yavaş ve güçlü dönüş karakteristiği ile tam kontrol altına alınır. Parça besleme haznelerinde malzemelerin tek tek hatta aktarılmasını sağlayan mekanik iticiler de bu motorun kararlı torkundan yararlanır.
Sergileme, vitrin ve reklam sektöründe yavaş ve kesintisiz dönüş hareketi kritik öneme sahiptir. Mağaza vitrinlerinde ağır mankenlerin veya sergilenen ürünlerin döndürüldüğü döner tablalar, 360 derece ürün fotoğrafçılığı platformları ve döner reklam tabelaları dakikada 10 devirlik sakin dönüş hızıyla profesyonel bir görsel sunum sağlar. Sarsıntısız hareket, sergilenen nesnelerin devrilmesini veya titremesini engeller.
Tarımsal otomasyon ve laboratuvar cihazlarında da bu motorun sağladığı avantajlar öne çıkar. Kuluçka makinelerinde yumurtaların belirli periyotlarla çok yavaş ve sarsıntısız bir açıyla çevrilmesi gerekir; JGY370 motor yumurtalara zarar vermeden çevirme mekanizmasını tam istenen hızda tahrik eder. Benzer şekilde otomatik evcil hayvan besleme makinelerinde mama haznesinin vidalı milini döndürerek porsiyonlu besleme sağlayan düzeneklerde ve sera havalandırma pencerelerinin açılıp kapanmasında sorunsuz bir gösterir.
Uyumluluk, Bağlantı ve Kullanım JGY370 motorun arka kapağında iki adet elektriksel besleme terminali yer alır. Bu terminaller motorun fırçalı armatür sargılarına doğrudan bağlıdır. Ürünün terminal ve kontrol bağlantıları şu temel kurallara göre yapılandırılır: Pozitif Besleme Terminali: Doğru akım güç kaynağının artı kutbuna bağlanır. Negatif Besleme Terminali: Doğru akım güç kaynağının eksi kutbuna bağlanır. Çift Yönlü Kutup Değişimi: Bu iki terminale uygulanan gerilimin kutupları ters çevrildiğinde motorun içindeki manyetik alan tersine döner ve çıkış mili saat yönünün tersi yönde dönmeye başlar.
Motoru mikrokontrolcü kartlarıyla güvenli biçimde kontrol etmek için harici bir H-köprüsü motor sürücü devresi kullanılması zorunludur. Doğrudan mikrodenetleyici pinlerinden çekilebilecek akım birkaç on miliamper ile sınırlı olduğundan, motorun nominal yükte çektiği 0.4 A ve zorlanma anında ulaştığı 1.5 A seviyesindeki akım doğrudan mantık devrelerine bağlanamaz. Bu doğrultuda JGY370 motor, piyasada yaygın bulunan popüler motor sürücü donanımlarıyla tam bir uyum içerisinde çalışır. Motor; L298N motor sürücü kartı ile uyumludur, L293D motor kalkanı ile uyumludur, BTS7960 yüksek akımlı motor sürücüsü ile uyumludur ve standart MOSFET H-köprüsü modülleri ile uyumludur. Geliştirme kartı tarafında ise Arduino ile uyumludur, Raspberry Pi ile uyumludur, ESP32 ile uyumludur ve STM32 geliştirme kartları ile uyumludur.
Devre kurulumu gerçekleştirilirken sistem adımları dikkatle izlenmelidir. Önce harici 12 V DC güç kaynağının artı ve eksi hatları motor sürücü kartının güç giriş klemenslerine bağlanmalı, güç kaynağının eksi hattı ile geliştirme kartının toprak (GND) hattı ortaklanmalıdır. Ardından motorun iki terminalinden çıkan kablolar sürücü kartının motor çıkış klemenslerine (örneğin L298N üzerindeki OUT1 ve OUT2) vidalanmalıdır. Son olarak sürücü kartının mantık kontrol pinleri mikrodenetleyicinin dijital ve PWM destekli çıkış pinlerine bağlanmalıdır. Hız ayarı yapılmak istendiğinde, sürücünün hız kontrol girişine (Enable pini) mikrodenetleyiciden 0 ile 255 arasında değişen bir PWM sinyali gönderilir; yön kontrolü içinse giriş pinlerinden birine mantıksal yüksek, diğerine mantıksal düşük seviye sinyali uygulanır.
Mekanik bağlantı aşamasında motorun 6 mm çapındaki D şaftına uygun kaplin, kasnak veya dişli elemanları takılmalıdır. D şaftın düz yüzeyi, sabitleme vidasının mil üzerine tam oturmasını sağlayarak yüksek tork altında kaymayı önler. Redüktör gövdesinde yer alan M3 montaj deliklerine vida takılırken vidanın şanzıman içerisine doğru aşırı ilerlememesine dikkat edilmelidir; gereğinden uzun vidalar gövde içindeki çark dişlilerine temas ederek mekanik sıkışmaya yol açabilir.
Avantajlar ve Faydalar JGY370 L redüktörlü DC motorun projelerinize kazandırdığı en önemli avantaj enerji tasarrufu ve konum koruma emniyetidir. Perde, kapak veya robot kolu gibi yerçekimine karşı duran sistemlerde konumu sabit tutmak için standart motorlara sürekli elektrik akımı verilmesi gerekir; bu durum motorun aşırı ısınmasına ve bataryanın hızla tükenmesine yol açar. Oysa kendinden kilitlemeli sonsuz vida sistemi, motorun enerjisi tamamen kesildiğinde dahi mili mekanik olarak kilitli tutar. Böylece sistem durağan durumdayken sıfır elektrik tüketimiyle yükünü taşımaya devam eder.
90 derecelik dik açılı gövde yapısı, cihaz içi alan yönetiminde büyük bir pratiklik sunar. Düz milli motorlar montaj ekseni boyunca uzun bir alan kaplarken, L tipi tasarım motor gövdesinin şase yüzeyine yatay biçimde konumlandırılmasına imkan tanır. Bu sayede ince yapılı panolar, dar profilli duvar içi kasalar ve kompakt robot şaselerinde mekanik montaj çok daha kolay ve estetik biçimde tamamlanır.
Tamamen metal alaşımlardan imal edilmiş dişli mekanizması, yüksek çevirme kuvveti altında diş atlaması veya diş kırılması gibi arızaları engeller. Plastik dişlilere kıyasla darbelere, ani duruşlara ve yön değişimlerine karşı çok daha dirençlidir. Aşınmaya karşı dirençli malzeme yapısı, endüstriyel ortamlarda ve uzun süreli otomasyon döngülerinde bakım gerektirmeden kararlı bir çalışma ömrü vadeder.
Dakikada 10 devirlik çıkış hızı, yüksek redüksiyon oranı sayesinde sarsıntısız, düzgün ve son derece güçlü bir tork çıkışı üretir. Düşük devir hassas mekanizmaların aniden hızlanıp çevreye veya mekanik parçalara zarar vermesini önler. Hızın mekanik olarak düşürülmüş olması, PWM ile yazılımsal yavaşlatmaya kıyasla tork kaybı yaşanmadan en yüksek çevirme kuvvetinin her devirde korunmasını mümkün kılar.
Geniş besleme aralığı ve standart elektriksel arayüzü sayesinde piyasadaki hazır güç kaynakları, aküler ve yaygın motor sürücü modülleriyle zahmetsizce eşleşir. Karmaşık kod yapılarına veya özel haberleşme protokollerine ihtiyaç duymadan, yalnızca iki kablo üzerinden uygulanan doğru akım gerilimiyle anında devreye alınabilir.
Kimler İçin Uygundur JGY370 12V 10 RPM motor, geniş bir kullanıcı kitlesinin teknik gereksinimlerine cevap verecek biçimde tasarlanmıştır. Mekatronik, elektrik-elektronik ve makine mühendisliği alanında çalışan profesyonel tasarımcılar için endüstriyel prototip üretiminde, test aparatlarında ve özel otomasyon makinelerinde güvenilir bir tahrik bileşenidir.
Maker toplulukları, robotik meraklıları ve model tasarımcıları için proje geliştirme sürecini büyük ölçüde kolaylaştırır. Kendi akıllı ev sistemlerini kurmak isteyen, otomatik perde veya kapı mekanizması geliştiren, güneş takip sistemleri tasarlayan veya yarışma robotlarında güçlü kollar inşa eden makerlar için ideal tork ve kilitleme dengesini sunar.
Üniversitelerin mühendislik fakültelerinde, meslek yüksekokullarında ve teknik liselerde eğitim gören öğrenciler ile akademisyenler için teorik mekanik ve motor kontrol prensiplerinin somutlaştırılmasında mükemmel bir eğitim materyalidir. Sonsuz dişli mekaniğinin, H-köprüsü yön kontrolünün ve PWM hız ayarlamasının laboratuvar projelerinde pratik olarak deneyimlenmesini sağlar.
Teknik servis çalışanları, endüstriyel bakım onarım personeli ve atölye ustaları; arızalanan vitrin motorlarının, kuluçka çevirme sistemlerinin, akıllı kilitlerin veya küçük konveyör tahriklerinin yerine bu motoru dayanıklı bir alternatif olarak kolaylıkla entegre edebilir.
Doğru Ürünü Seçerken Dikkat Edilecekler Projeniz için doğru motoru seçerken sistemin hız ve tork dengesini doğru hesaplamak ilk adımdır. JGY370 serisi motorlar farklı devir seçeneklerine sahiptir. Eğer uygulamanızda öncelikli gereksinim hız değil, ağır bir yükün güvenle hareket ettirilmesi ve enerjisiz durumda sabit tutulması ise 10 RPM modeli en doğru tercihtir. Daha hızlı hareket gereken konveyör veya hafif taşıyıcı düzeneklerde daha yüksek devirli alternatifler değerlendirilebilir.
Tork hesaplamasında nominal yük torku ile durdurma torku arasındaki fark göz önünde bulundurulmalıdır. 10 RPM motorun nominal yük torku yaklaşık 15 kg.cm seviyesindedir. Bu değer, motor miline bağlı 1 cm uzunluğundaki bir kaldıraç kolunun ucunda yaklaşık 15 kg ağırlığı kaldırabileceği anlamına gelir; kol uzunluğu 10 cm olduğunda kaldırılabilecek ağırlık 1.5 kg seviyesine iner. Durdurma torku ise motorun tamamen kilitlendiği andaki mekanik dayanımı ifade eder ve sürekli çalışma değeri olarak kabul edilmemelidir.
Besleme kaynağının akım kapasitesi motor performansını doğrudan belirler. Yüksüz durumda yaklaşık 60 mA akım çeken motor, yük altına girdiğinde 0.4 A, kilitlenme anında ise 1.5 A seviyelerine kadar akım talep edebilir. Bu nedenle kullanılacak 12 V güç kaynağının veya adaptörün en az 2 A akım sağlayabilecek kapasitede seçilmesi, motor zorlandığında gerilimin çökmesini ve sürücü kartının kararsızlığa girmesini engeller.
Mekanik bağlantı elemanlarının mil geometrisine uyumu titizlikle kontrol edilmelidir. Çıkış mili 6 mm çapında ve bir yüzü düz olan D şaft tipindedir. Kullanılacak kaplin, tekerlek göbeği veya kasnak bağlantısının 6 mm iç çapa ve D kesitine uygun bir sıkma vidasına sahip olması gerekir. Yuvarlak delikli ve sıkma vidası bulunmayan bağlantı elemanları, yüksek tork altında mil üzerinde kayma yapabilir.
Güvenli Kullanım, Bakım ve Saklama JGY370 motorun uzun ömürlü ve kararlı bir biçimde çalışabilmesi için elektriksel ve mekanik güvenlik kurallarına uyulmalıdır. Motorun nominal çalışma gerilimi 12 V DC olarak belirlenmiştir. Motor 6 V ile 15 V aralığında çalışabilse de gerilimin 15 V üzerine çıkarılması motor sargılarında aşırı ısınmaya ve fırça temas yüzeylerinde hızlı aşınmaya yol açar; bu nedenle voltaj sınırları aşılmamalıdır.
Motor milinin mekanik olarak sıkışması veya aşırı yük altında durması durumuna durdurma (stall) durumu denir. Durdurma durumunda motor şebekeden maksimum akım çeker ve bu yüksek akım armatür sargılarında hızla ısı birikmesine neden olur. Birkaç saniyeden uzun süren kilitlenmeler sargı izolasyonunun erimesine ve motorun yanmasına sebebiyet verebilir. Bu durumu önlemek amacıyla motor sürücü devrelerinde aşırı akım sınırlaması uygulanmalı veya devreye uygun değerde hızlı atan bir sigorta entegre edilmelidir.
Şanzıman gövdesini bir şaseye sabitlerken kullanılan M3 cıvataların uzunluğuna azami özen gösterilmelidir. Montaj deliklerinden içeri giren vida dişleri gövde cidarını aşarak iç dişli çarklarına çarpmamalıdır. Aşırı uzun vidaların sıkılması dişlileri fiziksel olarak kilitleyebilir veya şanzıman kutusunun çatlamasına yol açabilir.
Motor fabrikasyon olarak yüksek kaliteli sentetik dişli gresi ile yağlanmış ve kapalı metal kutu içerisine alınmıştır. Normal kullanım koşullarında dışarıdan ek bir yağlama veya periyodik mekanik bakım gerektirmez. Ancak redüktör kasası sıvı geçirmez sızdırmazlık sınıfına sahip değildir; bu sebeple ürünün suyla, yoğun nemle veya aşındırıcı kimyasallarla doğrudan temas etmesinden kaçınılmalıdır.
Kullanılmayan motorlar aşırı sıcaklık dalgalanmalarından, doğrudan güneş ışığından ve yoğun tozdan uzak, nemsiz ve kuru bir ortamda, oda sıcaklığında saklanmalıdır. Terminal kulakçıkları mekanik darbelere karşı korunmalı, bağlantı kabloları lehimlenirken plastik arka kapağı eritmeyecek şekilde kontrollü havya ısısı kullanılmalıdır.
JGY370 L Redüktörlü DC Motor Hakkında Sık Sorulan Sorular JGY370 motorun kendinden kilitli özelliği ne anlama gelir? Sonsuz vida ve dişli çark mekanizması sayesinde motora uygulanan besleme gerilimi kesildiğinde çıkış mili dışarıdan gelen kuvvetlerle geriye doğru döndürülemez ve mevcut konumunu mekanik olarak kilitli tutar.
Motor enerjisiz durumdayken çıkış milini elle döndürmek mümkün müdür? Hayır, mekanik yapıdaki helisel vida ve çark geometrisi kayma sürtünmesi nedeniyle çıkış milinden gelen dönme kuvvetini motora iletmez; mili zorla döndürmeye çalışmak dişlilerin kırılmasına sebep olabilir.
Motorun dönme hızı nasıl kontrol edilir ve ayarlanabilir? Motorun hız ayarı, bir motor sürücü kartı üzerinden motora uygulanan gerilimin PWM (darbe genişlik modülasyonu) sinyali ile kontrol edilmesi yöntemiyle hassas biçimde gerçekleştirilir.
Motorun dönüş yönü nasıl tersine çevrilir? Doğru akım besleme kutuplarının artı ve eksi bağlantıları yer değiştirilerek veya bir H-köprüsü motor sürücü devresi üzerinden kontrol sinyalleri terslenerek dönüş yönü kolayca değiştirilir.
JGY370 motor 6 V veya 9 V gerilimle çalıştırılabilir mi? Evet, motor 6 V ile 15 V DC gerilim aralığında çalışabilir ancak nominal 12 V gerilimin altındaki voltajlarda dönme hızı ve üretilen tork miktarı doğru orantılı olarak azalır.
Bu motoru kontrol etmek için hangi sürücü kartları tercih edilmelidir? Zorlanma anında 1.5 A seviyesine ulaşan akım gereksinimi nedeniyle L298N, L293D veya BTS7960 gibi en az 2 A akım verebilen H-köprüsü motor sürücü kartları tercih edilmelidir.

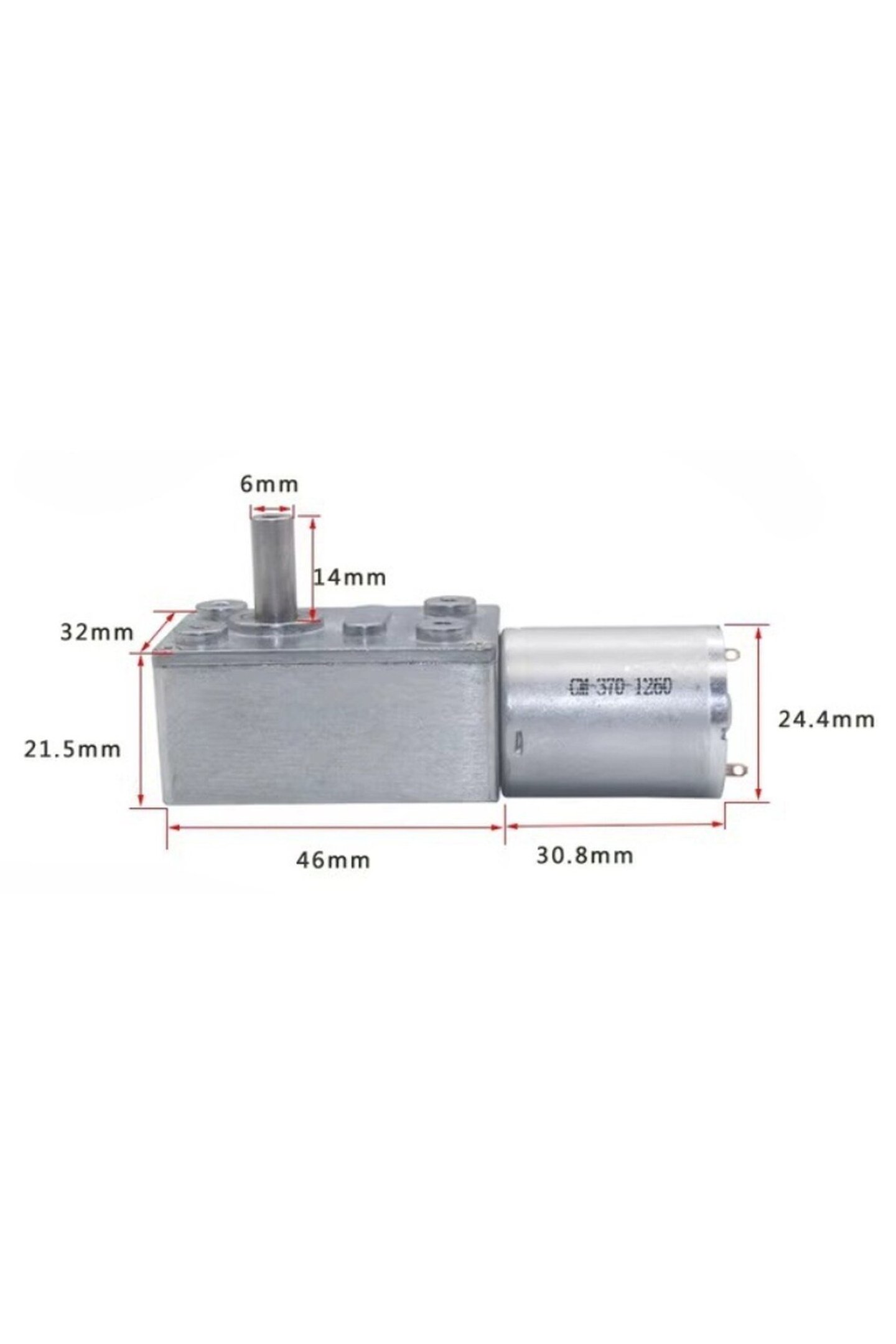

Çıkış milinin ölçüleri ve biçimi nasıldır? Çıkış mili 6 mm dış çapa, 14 mm uzunluğa ve düzleştirilmiş kenarıyla 5.5 mm derinliğe sahip D tipi şaft geometrisindedir.
Motor yük altında veya kilitlendiğinde ne kadar elektrik akımı çeker? Yüksüz durumda yaklaşık 60 mA akım çeken motor, nominal yük altında 0.2 A ile 0.4 A arasında, tam kilitlenme anında ise yaklaşık 1.3 A ile 1.5 A arasında akım çeker.
Montaj için şanzıman kutusu üzerindeki vida deliklerinin ölçüsü nedir? Redüktör kutusu üzerinde mekanik montaj için açılmış olan dişli yuvalar standart M3 metrik cıvatalarla uyumludur.
Motorun iç mekanizması periyodik olarak yağlanmalı mıdır? Hayır, motorun metal dişli kutusu fabrika çıkışında uzun ömürlü özel sentetik gres ile yağlanmış olup normal kullanım şartlarında bakım gerektirmez.
Paket İçeriği 1 adet JGY370 12V 10 RPM L Redüktörlü DC Motor
Teknik Özellikler Model: JGY370 Üretici Parça Kodu: 4632-370 Ürün Tipi: L Tipi Sonsuz Vidalı Redüktörlü DC Motor Motor Tipi: 370 Fırçalı Doğru Akım Motoru Çalışma Voltajı: 12 V DC Çalışma Voltajı Aralığı: 6 V - 15 V DC Nominal Devir Hızı: 10 RPM Boşta Çektiği Akım: 0.06 A (60 mA) Nominal Yük Akımı: 0.2 A - 0.4 A Durdurma Akımı: 1.3 A - 1.5 A Nominal Tork: 15 kg.cm (1.47 Nm) Durdurma Torku: 24 kg.cm - 25 kg.cm Redüksiyon Oranı: 1:600 Şanzıman Tipi: 90 Derece Dik Açılı Sonsuz Vida (Worm Gear) Kilitleme Özelliği: Kendinden Kilitli (Self-Locking) Dişli Malzemesi: Tamamı Metal Alaşım Gövde Malzemesi: Çinko Alaşımı Pres Döküm Şanzıman ve Metal Motor Gövdesi Mil Çapı: 6 mm Mil Tipi: D Şaft (Düz yüzey 5.5 mm) Mil Uzunluğu: 14 mm Şanzıman Boyutları: 46 mm x 32 mm x 25 mm Motor Gövde Çapı: 24.4 mm Motor Gövde Uzunluğu: 30.8 mm Toplam Uzunluk: 76.8 mm Montaj Delikleri: M3 Vida Dişli Delikler Dönüş Yönü: Çift Yönlü (Kutup Değişimi ile Saat Yönü ve Tersi) Hız Kontrol Yöntemi: PWM ile Gerilim Ayarı Ağırlık: 152 g Çalışma Sıcaklığı: -10 °C ile +60 °C arası Uyumlu Platformlar: Arduino ile uyumludur, Raspberry Pi ile uyumludur, ESP32 ile uyumludur, STM32 ile uyumludur Menşei: Çin Halk Cumhuriyeti
">
