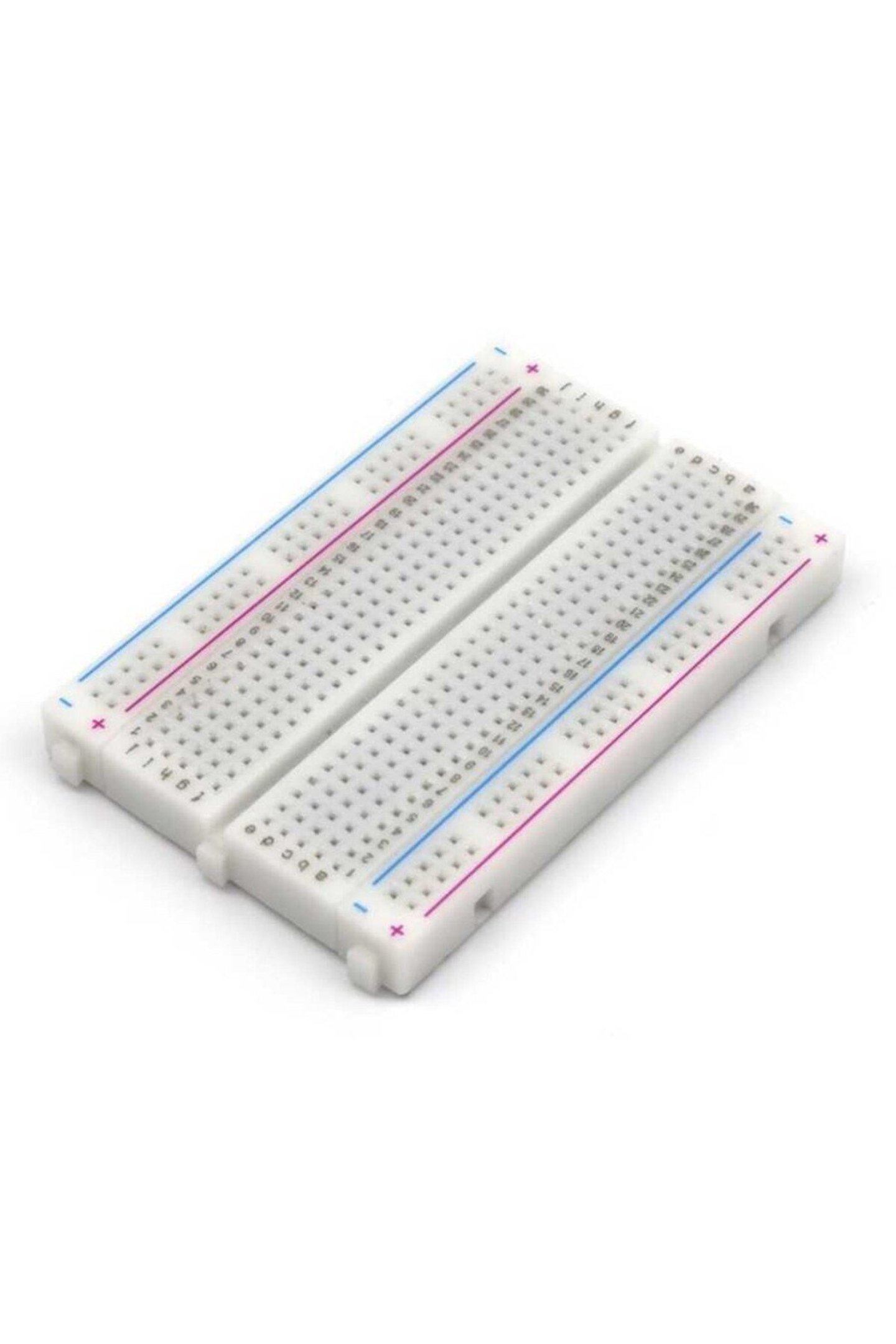

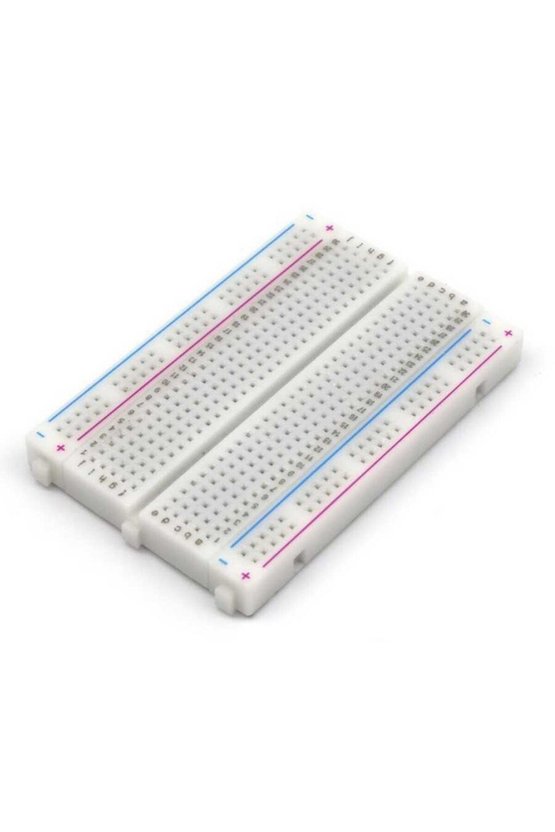

400 Pin Orta Boy Breadboard SYB-130 Lehimsiz Devre Kartı 10 Adet Prototipleme ve Elektronik Deney Seti Kendinden Yapışkanlı Taban
Modüler Deney Plaketi Çoklu Paket 2.54 mm Standart Adımlı Yapı Çift Güç Dağıtım Hatlı Tasarım
Ürün Açıklaması Orta boy breadboard, SYB-130 kodlu, 400 pin ve 2.54 mm standart adımlı, lehimsiz elektronik prototipleme sağlayan fonksiyonel bir devre tahtasıdır. Elektronik bileşenlerin ve entegre devrelerin lehim gerektirmeden hızla takılıp çıkarılmasını sağlayarak donanım geliştirme süreçlerini pratik hale getirir. Dayanıklı ABS gövde yapısı, iç kısımdaki nikel kaplamalı yaylı iletken kontakları ve alt yüzeyindeki çift taraflı yapışkanlı sünger tabanı sayesinde hem masaüstü laboratuvar çalışmalarında hem de hareketli robotik gövdelerde güvenli bir montaj zemini sunar. On adetlik paket içeriği, aynı anda birden fazla bağımsız devre kurmayı mümkün kılarak eğitim atölyeleri ve kapsamlı projeler için geniş çalışma alanı oluşturur.
400 Pin Orta Boy Breadboard Nedir ve Ne İşe Yarar Lehimsiz devre tahtası kavramı, modern elektronik geliştirme dünyasında donanım tasarımlarını hızlıca somutlaştırmanın ve test etmenin temel taşıdır. Geçmişte prototiplerin ahşap levhalar üzerine çivilerle veya karmaşık havya işlemleriyle kurulduğu dönemlerden günümüze evrilen bu yapı, herhangi bir lehim teline, pastaya veya yüksek ısıya ihtiyaç duymadan devre elemanlarını bir araya getirmeyi mümkün kılar. Dört yüz bağlantı noktasına sahip orta boy breadboard mimarisi, kompakt boyutları geniş bir bağlantı matrisiyle birleştirerek hem küçük ölçekli sensör devrelerinin hem de orta karmaşıklıktaki mikrodenetleyici uygulamalarının hızla ayağa kaldırılmasını sağlar. Bileşen bacaklarının veya jumper iletkenlerinin doğrudan yuvalara takılmasıyla elektriksel iletim saniyeler içinde kurulur, tasarım hataları veya bileşen değişiklikleri hiçbir lehim sökme zahmetine katlanmadan anında gerçekleştirilir.
Breadboard gövdesinin içinde, dışarıdan görünmeyen ancak mekanik ve elektriksel başarının kalbini oluşturan özel nikel kaplı fosfor bronz yaylı kontak şeritleri yer alır. Bu yaylı kontaklar, tahta yüzeyindeki her bir deliğin altına hassas bir biçimde hizalanmıştır. Bir direnç bacağı, diyot ucu veya bağlantı kablosu deliğe itildiğinde, iki yönlü yay mekanizması esneyerek iletkeni güçlü bir kavrama kuvvetiyle sıkıştırır. Bu sıkıştırma işlemi, düşük temas direnci oluşturarak sinyal kayıplarını minimum seviyede tutar ve gevşek bağlantılardan kaynaklanabilecek parazitleri önler. Farklı kalınlıklardaki iletkenlerin art arda takılıp çıkarılması durumunda dahi yaprak yaylar orijinal formuna geri dönerek uzun kullanım ömrü boyunca formunu korur.
Dört yüz pinlik devre tahtasının yüzey mimarisi son derece düzenli ve mühendislik mantığına dayalı bir yerleşim düzenine sahiptir. Tahtanın ana çalışma alanı, yatay düzlemde bir ile otuz arasında kodlanmış otuz ayrı satırdan oluşur. Bu satırlar, orta kısımda yer alan derin bir yalıtım oluğu ile iki ana bölüme ayrılır ve sol tarafta a-b-c-d-e, sağ tarafta ise f-g-h-i-j sütunları yer alır. Her bir beş delikli grup kendi içinde elektriksel olarak birbirine bağlıdır ancak komşu satırlarla veya oluğun karşısındaki grupla herhangi bir teması bulunmaz. Orta oluk, standart DIP paketli entegre devrelerin tam ortalanarak yerleştirilmesi için özel olarak tasarlanmıştır. Bu yapı sayesinde entegrenin karşılıklı bacakları birbirine kısa devre olmadan bağımsız satırlara dağılır ve etraflarına istenen çevre birimleri rahatça bağlanabilir.
Devre tahtasının her iki uzun kenarında, ana terminal alanına paralel uzanan çift kutuplu güç dağıtım hatları bulunur. Kırmızı ve mavi renkli kılavuz çizgilerle belirginleştirilen bu hatlar, devreye ihtiyaç duyduğu besleme voltajını ve toprak referansını taşımak için kullanılır. Artı ve eksi polarite hatları, devre boyunca uzanarak breadboard üzerindeki herhangi bir noktadan kolayca güç alınmasına imkân tanır. Bu dağıtım şeritleri, merkezi bir güç kaynağından gelen enerjiyi onlarca farklı bileşene düzenli bir biçimde ulaştırarak tahta üzerindeki kablo karmaşasını ortadan kaldırır. Böylece karmaşık prototiplerde dahi temiz, takip edilebilir ve hata payı düşük bir devre düzeni elde edilir.
Öne Çıkan Özellikler 400 Bağlantı Noktalı Geniş Matris: Otuz satırlık ana terminal bölgesi ve çift taraflı güç dağıtım şeritleriyle toplam dört yüz adet yaylı kavrama noktası sunar, orta ölçekli projeler için ideal yerleşim alanı sağlar. 2.54 mm Standart Pin Aralığı: Uluslararası standart olan 0.1 inç DIP pin adımına tam uyum sağlayarak mikrodenetleyiciler, entegreler, sensörler ve transistörlerle eksiksiz mekanik uyumluluk oluşturur. Lehimsiz Hızlı Montaj İmkânı: Bileşenlerin ve bağlantı kablolarının doğrudan takılıp çıkarılabilmesi sayesinde havya, lehim teli veya kimyasal madde gerektirmeden anında prototip oluşturma olanağı tanır. Fosfor Bronz Nikel Kaplama Yaylar: Yüksek iletkenliğe sahip nikel kaplamalı iç metal şeritler, güçlü kavrama kuvveti sağlayarak düşük temas direnci sunar ve bileşen bacaklarını sarsıntılara karşı sıkıca tutar. Çift Kutuplu Güç Dağıtım Şeritleri: Bordun her iki kenarında yer alan kırmızı pozitif ve mavi negatif besleme hatları, devre geneline dengeli ve düzenli enerji dağıtımını kolaylaştırır. DIP Entegreler İçin Ayrılmış Orta Kanal: Gövdeyi ortadan bölen 0.3 inç genişliğindeki yalıtım oluğu, entegre devrelerin karşılıklı bacaklarını kısa devre riski olmadan bağımsız satırlara bağlar. Modüler Geçmeli Kenetleme Tırnakları: Yan ve uç kısımlarda bulunan geçme tırnakları sayesinde birden çok breadboard birbirine kilitlenerek istenilen büyüklükte genişletilmiş çalışma yüzeyleri oluşturulabilir. Kendinden Yapışkanlı Sünger Taban: Arka yüzeyinde yer alan yüksek tutuculuğa sahip çift taraflı yapışkan tabaka, kartın robotik gövdelere, pleksi platformlara veya çalışma masasına sabitlenmesini sağlar. Dayanıklı ABS Gövde Yapısı: Darbelere, bükülmelere ve orta düzey mekanik gerilmelere karşı dirençli birinci sınıf ABS plastik gövde, uzun ömürlü ve kararlı bir yapı sunar. On Adetlik Kapsamlı Set: Aynı anda çok sayıda bağımsız devre kurma esnekliği sunarak okul laboratuvarları, eğitim sınıfları ve toplu proje çalışmaları için geniş donanım desteği sağlar.
Kullanım Alanları STEM Eğitimi, Robotik ve Maker Atölyeleri: İlk ve orta öğretim seviyesindeki STEM sınıflarından üniversite laboratuvarlarına kadar temel elektronik ve kodlama eğitimlerinde vazgeçilmez bir eğitim aracıdır. Öğrenciler lehimleme riskine maruz kalmadan temel devre kanunlarını, seri ve paralel devre bağlama mantığını, transistör anahtarlamasını ve LED kontrolünü doğrudan görerek deneyimler. Hatalı bağlantıların saniyeler içinde sökülüp düzeltilebilmesi, eğitim süreçlerinde öğrenme hızını ve özgüveni artırır. Çoklu paket avantajı, tüm sınıf veya atölye gruplarının kendi bağımsız devrelerini kurmalarına olanak tanır.
Mikrodenetleyici ve Geliştirme Sistemleri ile Prototipleme: Donanım geliştiricileri, modern geliştirme kartlarının giriş çıkış pinlerine bağlanacak devreleri kalıcı plaketlere dökmeden önce breadboard üzerinde doğrular. Buton panelleri, durum göstergeleri, röle kontrol katları ve analog sinyal filtreleri önce breadboard üzerinde oluşturulur. Sistem kodları çalıştırılarak sinyal seviyeleri gözlemlenir, devre kararlılığı test edilir ve ihtiyaç duyulan direnç veya kondansatör değerleri kolayca değiştirilerek ideal çalışma noktası bulunur.
Sensör Entegrasyonu ve Veri Toplama Uygulamaları: Isı, nem, ışık, hareket, gaz, basınç ve mesafe gibi çevresel faktörleri ölçen sensör modülleri prototipleme tahtası üzerine rahatça yerleştirilir. I2C, SPI ve UART gibi dijital haberleşme hatları üzerinden mikrodenetleyiciye aktarılacak sinyaller için gerekli çekme dirençleri ve hat filtreleme kondansatörleri doğrudan breadboard üzerinde oluşturulur. Bu yaklaşım, sahaya çıkacak cihazların laboratuvar aşamasında sorunsuz biçimde kalibre edilmesine zemin hazırlar.
Ar-Ge Laboratuvarları, Tamir Tezgâhları ve Hobi Çalışmaları: Profesyonel mühendislik departmanlarında yeni geliştirilen entegrelerin elektriksel davranışlarını incelemek, op-amp devrelerini sınamak ve güç kontrol topolojilerini test etmek için orta boy breadboardlar sıkça tercih edilir. Benzer şekilde teknik servis çalışanları şüpheli bileşenleri test etmek veya geçici sinyal jeneratör devreleri kurmak amacıyla bu pratik platformlardan yararlanır. Elektronik meraklıları için ise ses yükselteçlerinden küçük radyo alıcılarına kadar sayısız hobi devresini hayata geçirmenin pratik bir yoludur.

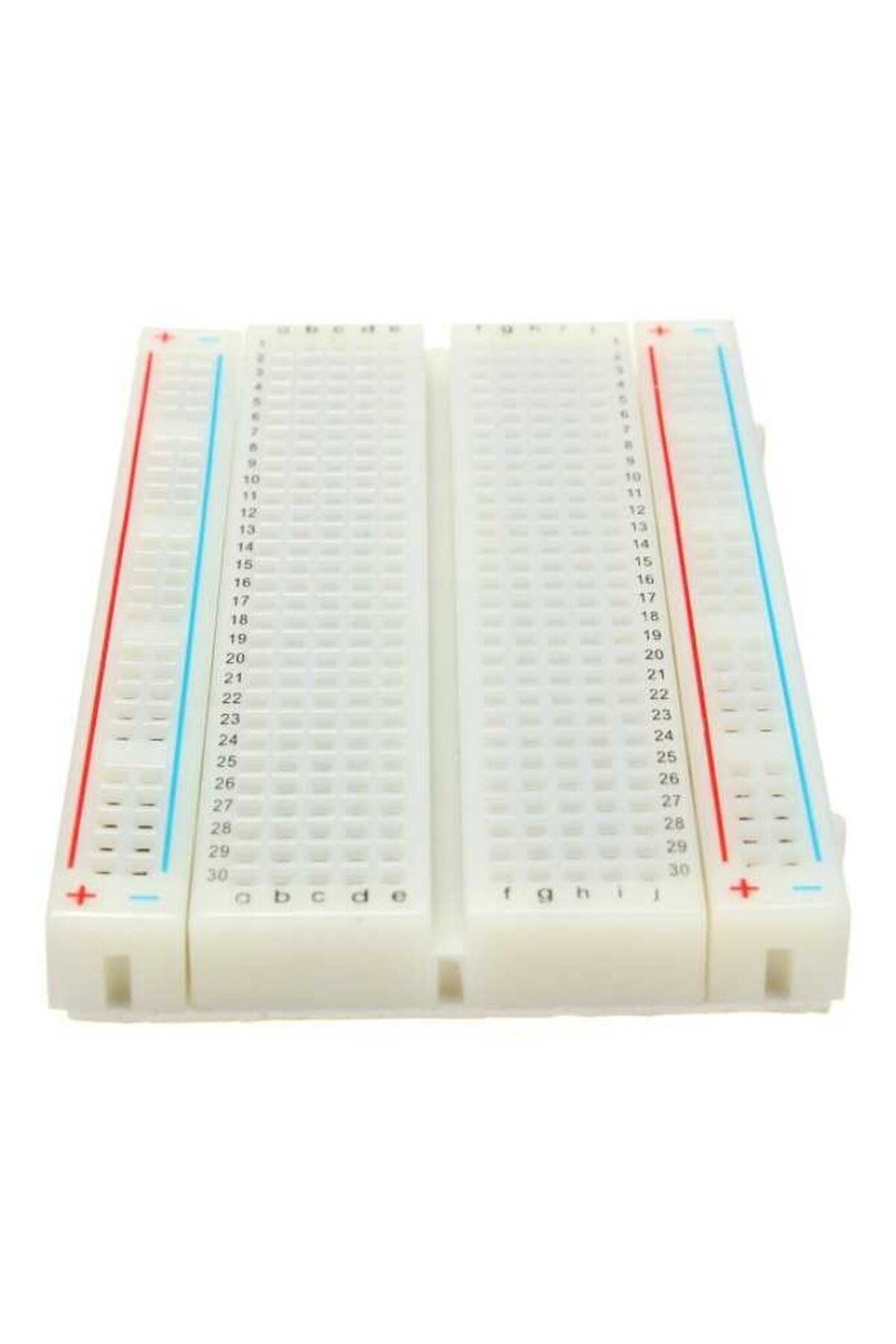

Uyumluluk, Bağlantı ve Kullanım Terminal Grubu a-b-c-d-e: Tahtanın sol yarısında yer alan ve yatay doğrultuda birbiriyle kısa devre olan beş delikli bağlantı bloğudur; bu deliklerden herhangi birine bağlanan iletken diğer dördüne anında temas eder. Terminal Grubu f-g-h-i-j: Tahtanın sağ yarısında bulunan ve yine yatay düzlemde kendi içinde beşli olarak birleşen terminal bloğudur; orta yalıtım kanalı ile sol gruptan tamamen yalıtılmıştır. Pozitif Güç Dağıtım Hattı (+): Kırmızı çizgiyle gösterilen ve dikey hat boyunca uzanan kesintisiz enerji iletim şerididir; devre bileşenlerine besleme voltajı aktarmak için kullanılır. Negatif Güç Dağıtım Hattı (-): Mavi çizgiyle işaretlenen ve dikey doğrultuda ilerleyen toprak hattı şerididir; devrelerin ortak referans veya sıfır voltaj bağlantısını sağlar. Orta Yalıtım Kanalı: Standart 0.3 inç genişliğinde tasarlanan ve entegre devre gövdelerinin oturmasını sağlayan merkezi fiziksel bariyerdir; karşılıklı pinlerin birbirine değmesini engeller. Modüler Kilit Tırnakları: Yan ve uç profillere yerleştirilmiş geçme yuvalarıdır; birden fazla plaketin sağlam biçimde birleştirilmesini mümkün kılar.
Bağlantı adımlarına başlarken ilk olarak breadboard düz ve kuru bir çalışma yüzeyine yerleştirilir; sabit bir platform üzerine montaj yapılacaksa alt kısımdaki koruyucu bant kaldırılarak yapışkan sünger yüzey bastırılır. Ardından, devre şemasına uygun olarak güç besleme hatları belirlenir. Genellikle harici bir regülatörden veya geliştirme kartının güç çıkışından gelen pozitif kablo kırmızı hatta, toprak kablosu ise mavi hatta takılır. Güç hatlarının devre boyunca taşınması, sinyal kablolarının çok daha temiz ve düzenli yerleştirilmesine temel hazırlar.
Sonrasında, devre üzerinde kullanılacak ana bileşenler tahtaya yerleştirilir. Eğer bir entegre devre kullanılacaksa, çip orta yalıtım kanalının üzerine köprü oluşturacak şekilde nazikçe bastırılır. Entegrenin birinci pin çentiği göz önünde bulundurularak hangi bacağın hangi satır koduna denk geldiği not edilir. Direnç, kondansatör ve transistör gibi bacaklı elemanların uçları birbirine temas etmeyecek açılarda bükülerek ilgili satırlardaki yuvalara dikey doğrultuda yerleştirilir. Bileşen bacaklarının yaylı kontaklar tarafından tam kavrandığından emin olunmalıdır.
Daha sonra, sinyal taşıyıcı jumper kablolar yardımıyla bileşenler arasındaki bağlantılar kurulur. Her bir beşli delik grubu tek bir elektriksel düğüm noktası oluşturduğundan, bir elemanın bacağının bulunduğu satırdaki herhangi bir boş deliğe kablo takılarak istenilen diğer satıra veya güç hattına atlama yapılır. Kablo renklerinin işlevlere göre ayrılması devre takibini ve olası hata tespitini büyük ölçüde kolaylaştırır.
Son olarak, tüm elektriksel bağlantılar şema üzerinden adım adım kontrol edildikten sonra devreye enerji verilir. Çalışma sırasında multimetre veya ölçüm probları boş terminal deliklerine temas ettirilerek gerilim ve sinyal değerleri güvenle izlenebilir. Geliştirme süreçlerinde Arduino ile uyumludur, Raspberry Pi ile uyumludur, ESP32 ve ESP8266 sistemleri ile uyumludur, STM32 geliştirme kartları ile uyumludur ve standart DIP paketli tüm analog ya da dijital entegre devreler ile tam uyumluluk sergiler.
Avantajlar ve Faydalar Lehimsiz Mimari ile Maliyet ve Bileşen Tasarrufu: Geleneksel devre kurma yöntemlerinde sıkça yaşanan aşırı ısınma, yol kopması veya hatalı lehimleme kaynaklı bileşen hasarı riskleri lehimsiz devre tahtası ile tamamen ortadan kalkar. Entegreler, mikrodenetleyiciler ve hassas yarı iletkenler hiçbir termal strese maruz kalmadan defalarca kullanılabilir. Proje tamamlandığında veya revize edildiğinde tüm parçalar hasarsız biçimde sökülüp bir sonraki projede değerlendirilebilir. Bu durum hem bireysel hobi bütçelerinde hem de eğitim kurumlarının laboratuvar harcamalarında çok ciddi tasarruf sağlar.
Prototipleme Hızı ve Esnek Değişiklik İmkânı: Elektronik devre geliştirmede önemli bir aşama, fikirlerin fiziksel donanıma dönüştürülme hızıdır. Baskı devre kartı tasarlamak, asit veya freze ile çıkarmak ya da üretim fabrikasından beklemek günler hatta haftalar alabilir. Orta boy breadboard ile aynı devre şeması dakikalar içinde masada çalışır hale gelir. Çalışmayan veya optimizasyon gerektiren bölümlerdeki direnç, kondansatör veya filtre elemanları saniyeler içinde farklı değerlerle değiştirilerek devrenin tepkisi anlık olarak gözlemlenebilir.
Modüler Büyüme ve Genişleme Esnekliği: Dört yüz delikli orta boy yapının önemli ergonomik avantajlarından biri, kompakt yapısını modüler tırnak mekanizmasıyla birleştirmesidir. Tek başına taşınabilir küçük cihazlar ve dar alanlı robotik gövdeler için son derece hafif ve az yer kaplayan bir form sunarken, proje büyüdükçe yan kenarlardaki geçme tırnakları kullanılarak ikinci, üçüncü veya dördüncü tahta yanına kilitlenebilir. Bu sayede büyük bir tek parça breadboard edinme zorunluluğu olmadan, ihtiyaca göre ölçeklenebilen elastik bir çalışma alanı elde edilir.
On Adetlik Paket ile Eş Zamanlı Proje Geliştirme: Birden fazla elektronik alt sistemi içeren projelerde her modülü ayrı bir devre tahtası üzerinde geliştirmek büyük bir yönetim kolaylığı sağlar. Örneğin güç katı, mikrodenetleyici bloğu, sensör arayüzü ve motor sürücü devresi ayrı ayrı breadboardlar üzerine kurularak bağımsız testlerden geçirilebilir. On adetlik paket içeriği, kullanıcının bir devreyi bozmadan diğerine geçmesine imkân tanıyarak üretkenliği katlar; aynı zamanda grup çalışmalarında veya sınıf ortamlarında her katılımcının kendi devresini oluşturmasını temin eder.
Kimler İçin Uygundur Elektronik, Mekatronik ve Bilgisayar Mühendisliği Öğrencileri: Üniversitelerin mühendislik ve teknik eğitim fakültelerinde devre teorisi, lojik devre tasarımı, mikroişlemciler ve analog elektronik dersleri alan öğrenciler için temel çalışma ortamıdır. Laboratuvar uygulamalarında verilen ödevlerin, vize ve bitirme projelerinin hızlıca kurulup test edilmesini sağlar. Teorik derslerde tahtada veya simülasyonda görülen formüllerin gerçek bileşenlerle doğrulanması sürecinde sağlam bir pratik köprü kurar.
STEM Eğitmenleri, Öğretmenler ve Atölye Liderleri: Okullarda robotik kodlama, temel fen bilimleri ve teknoloji dersleri veren eğitimciler için güvenli bir eğitim aracıdır. Sıcak havya dumanı veya yanık riski taşımayan yapısı, genç yaştaki öğrencilerin dahi güvenle elektronik donanımlarla tanışmasını mümkün kılar. Onlu paket yapısı, sınıf içi takım çalışmalarını organize etmeyi ve malzeme dağıtımını yönetmeyi son derece kolaylaştırır.
Donanım Girişimcileri, Makerlar ve Ar-Ge Uzmanları: Kendi IoT cihazlarını, otomasyon sistemlerini veya robotik projelerini sıfırdan geliştiren maker toplulukları için fikirlerin ilk fiziksel prototipe dönüştüğü yerdir. Hızlı kavram kanıtlama aşamalarında zaman kaybetmeden devre mimarisini kurmayı sağlar. Patent, yarışma veya proje sunumları öncesinde çalışan bir donanım demosunu düşük maliyetle ve yüksek esneklikle sergilemeye yardımcı olur.
Teknik Servis Personeli ve Elektronik Tamir Uzmanları: Elektronik kart tamiriyle uğraşan profesyoneller, şüpheli devre elemanlarını test etmek, geçici test sinyalleri üretmek veya devre bypass operasyonları kurgulamak için orta boy breadboardların sağladığı hızlı tak-çıkar ortamından sıkça faydalanır. Taşıma kolaylığı sayesinde saha servis çantalarında yer kaplamadan taşınabilir ve yerinde test işlemlerini destekler.
Doğru Ürünü Seçerken Dikkat Edilecekler Proje Karmaşıklığı ve Delik Kapasitesi Uyumu: Elektronik projeye başlarken kullanılacak bileşen sayısı ve entegre adedi göz önünde bulundurulmalıdır. Çok küçük ölçekli 170 delikli mini tahtalar güç dağıtım hatlarına sahip olmadığından kablo karmaşasına yol açabilir; 830 delikli büyük tahtalar ise dar alanlı robot gövdelerine sığmayabilir. 400 delikli orta boy breadboard, üzerinde çift güç hattı barındırması ve otuz satırlık çalışma alanı sunmasıyla taşınabilirlik ve yeterli bağlantı kapasitesi arasında dengeli bir çözüm sunar.
Kullanılacak İletkenlerin Kalınlığı ve Mekanik Uyum: Breadboard yaylı kontakları belirli kalınlık aralıklarına göre optimize edilmiştir. Standart olarak 20 ile 29 AWG arasındaki kablolar veya 0.4 mm ile 0.7 mm çap aralığındaki bileşen bacakları yay mekanizmasını deforme etmeden kararlı temas sağlar. Daha kalın terminal bacaklarının veya standart dışı tellerin yuvalara zorlanarak sokulması iç yayların kalıcı olarak esnemesine ve sonrasında takılacak ince kabloların gevşek kalmasına neden olabilir. Bu nedenle bağlantı kablosu seçimine özen gösterilmelidir.
Çalışma Voltajı ve Akım Seviyelerinin Belirlenmesi: Prototip tahtaları düşük gerilim ve kontrollü akım seviyeleri için üretilmiş test araçlarıdır. Şehir şebekesi gerilimi veya yüksek güçlü motor sürücü akımları gibi yüksek enerji taşıyan hatlar doğrudan breadboard üzerinden geçirilmemelidir. Plastik gövdenin yalıtım sınırları ve iç metal şeritlerin iletken kesit alanı genellikle en fazla 36 volt doğru akım ve 1.5 amperlik sürekli yükleri destekleyecek biçimde tasarlanmıştır; devre tasarımı bu sınırlar dahilinde tutulmalıdır.
Güvenli Kullanım, Bakım ve Saklama Elektriksel Güvenlik ve Polarite Kontrolü: Devre tahtasına enerji verilmeden önce tüm güç ve toprak bağlantıları gözle ve multimetre ile kontrol edilmelidir. Kırmızı ve mavi güç hatlarının ters bağlanması, özellikle mikrodenetleyiciler ve polarize elektrolitik kondansatörler için kalıcı hasarlara yol açabilir. Devre üzerinde herhangi bir kablo veya bileşen değişikliği yapılmadan önce mutlaka harici güç kaynağının kapatılması veya bağlantı kablosunun çekilmesi tavsiye edilir. Canlı devre üzerinde yapılan değişiklikler anlık kısa devrelere zemin hazırlayabilir.
Yay Mekanizmasının Korunması ve Temas Kararlılığı: Breadboard deliklerine aşırı kuvvet uygulanmamalı, bacakları bükülmüş veya lehim kalıntısı taşıyan bileşenler yuvalara doğrudan itilmemelidir. Bacaklarda kalan lehim çapakları iç metal yaprakları çizebilir veya yayların arasında kalarak teması engelleyebilir. İletkenler daima dik bir açıyla ve hissedilir bir dirençle yerine oturana kadar hafifçe itilmelidir. Kablolar çekilirken de yanlara doğru bükülmeden doğrudan eksenel doğrultuda dışarı alınmalıdır.
Çevre Koşulları, Toz ve Nem Koruması: Tahtanın kullanılmadığı zamanlarda tozdan, nemden ve aşındırıcı kimyasal buharlardan uzak, kapalı kutularda saklanması kontak ömrünü doğrudan uzatır. Toz parçacıkları açık deliklerden içeri girerek yayların arasına yerleşebilir ve zamanla temassızlık sorunlarına yol açabilir. Eğer tahta altındaki yapışkan bant bir yüzeye sabitlenecekse, montaj yüzeyinin kirden arındırılmış, kuru ve pürüzsüz olması yapışma mukavemetini artırır.
400 Pin Orta Boy Breadboard Hakkında Sık Sorulan Sorular Breadboard üzerindeki güç hatları boyunca bağlantı kesintisiz midir? Evet, bu 400 pinlik orta boy modelde kırmızı ve mavi kılavuz çizgilerle gösterilen güç dağıtım hatları otuz satır boyunca baştan sona kesintisiz bir iletken şeride sahiptir. Bazı büyük modellerde görülen orta kesinti bu modelde bulunmaz, bu nedenle güç hattının ortasına ek köprü kablosu takılmasına gerek kalmaz.
400 pin breadboard üzerine standart DIP entegreler nasıl takılır? Standart DIP kılıflı entegre devreler, tahtanın tam ortasında uzanan yalıtım kanalının üzerine iki tarafı eşit biçimde köprüleyecek şekilde yerleştirilir. Bu kanal sayesinde entegrenin bir tarafındaki bacaklar a-e sütunlarına, diğer tarafındaki bacaklar ise f-j sütunlarına denk gelir ve karşılıklı bacaklar arasında herhangi bir kısa devre oluşmaz.
Bu devre tahtasında lehimleme yapmak gerekir mi? Hayır, breadboard lehimsiz montaj prensibiyle çalışan bir prototipleme platformudur. Tüm elektriksel bağlantılar, deliklerin altındaki yaylı kontak şeritleri sayesinde sadece kablo ve bileşen bacaklarının yuvalara takılmasıyla güvenli biçimde sağlanır.
Yan yana birden fazla orta boy breadboard birbirine eklenebilir mi? Evet, gövdenin yan ve uç kısımlarında yer alan modüler kilit tırnakları sayesinde iki veya daha fazla breadboard birbirine kenetlenebilir. Bu özellik, projeniz büyüdükçe çalışma alanını istediğiniz genişlikte ölçeklendirmenize olanak tanır.
Devre tahtasına hangi kalınlıkta bağlantı kabloları takılmalıdır? Yay mekanizmasının formunu koruması ve güçlü elektriksel temas sağlaması için 20 ile 29 AWG arasındaki standart jumper kablolar veya 0.4 mm ile 0.7 mm çapa sahip tek damarlı iletkenler kullanılmalıdır. Aşırı kalın kablolar veya klemens uçları yuvalara zorlanmamalıdır.

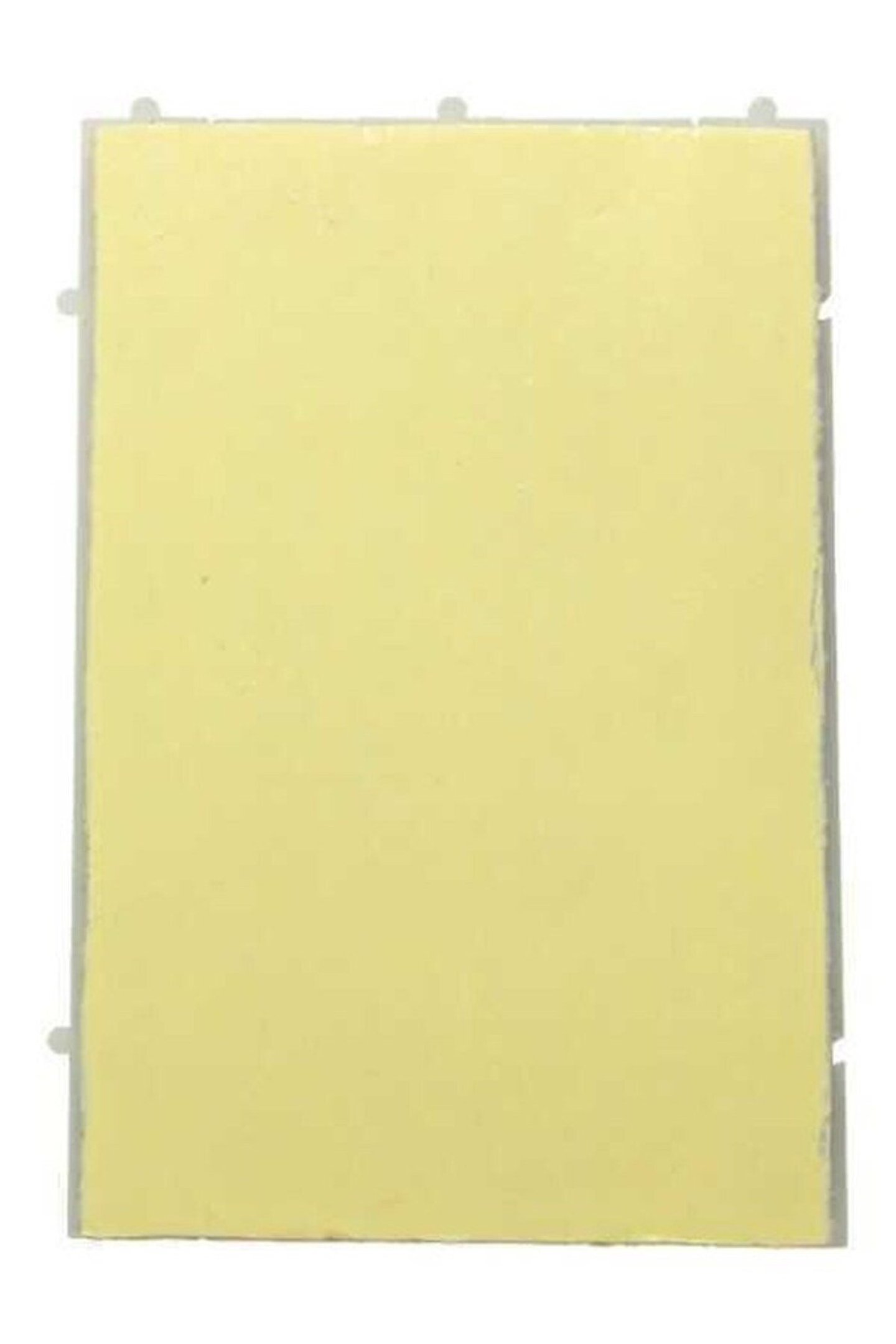

Alt yüzeyde yer alan çift taraflı yapışkan bant nasıl kullanılır? Alt tabandaki koruyucu etiket soyulduğunda ortaya çıkan yapışkanlı sünger tabaka, tahtanın istenilen temiz ve pürüzsüz yüzeye sabitlenmesini sağlar. Bu sünger taban hem kartı mekanik olarak sabit tutar hem de alt taraftaki iletken metal şeritleri dış metalik yüzeylerden elektriksel olarak yalıtır.
Breadboard üzerinde kaç volta ve kaç ampere kadar güvenle çalışılabilir? Kart üzerindeki plastik gövdenin yalıtım direnci ve iç şeritlerin iletken kesiti doğrultusunda en fazla 36 V DC gerilim ve hat başına maksimum 1.5 A sürekli akım seviyelerinde çalışılması tavsiye edilir. Yüksek şebeke gerilimleri veya aşırı akım çeken güç devreleri breadboard üzerinde çalıştırılmamalıdır.
Orta kısımdaki kanalın temel işlevi nedir? Orta oluk, standart entegre devre gövdelerinin tam oturması için bırakılmış 0.3 inçlik fiziksel ve elektriksel bir bariyerdir. Bu kanal aynı zamanda tahtanın solundaki beşli delik grupları ile sağındaki beşli grupların birbirinden bağımsız kalmasını temin eder.
Yaylı kontakların gevşemesi veya bozulması nasıl önlenir? Kontakların formunu kaybetmemesi için deliklere belirlenen tel kesitinden daha kalın metaller sokulmamalı ve lehim çapağı barındıran bacaklar temizlenmeden takılmamalıdır. Ayrıca kablolar yuvalardan çıkarılırken sağa sola bükülmeden dik olarak çekilmelidir.
On adetlik paket içeriği eğitim ortamlarında ne tür avantajlar sağlar? Onlu set yapısı, sınıf ve laboratuvar ortamlarında her öğrencinin veya çalışma grubunun kendi bağımsız devresini kurmasını mümkün kılarak malzeme paylaşımından kaynaklanan zaman kayıplarını önler. Aynı zamanda bir projeyi dağıtmadan yeni bir prototip üzerinde çalışmaya devam etme esnekliği sunar.
Paket İçeriği 10 adet 400 Pin Orta Boy Lehimsiz Breadboard (SYB-130)

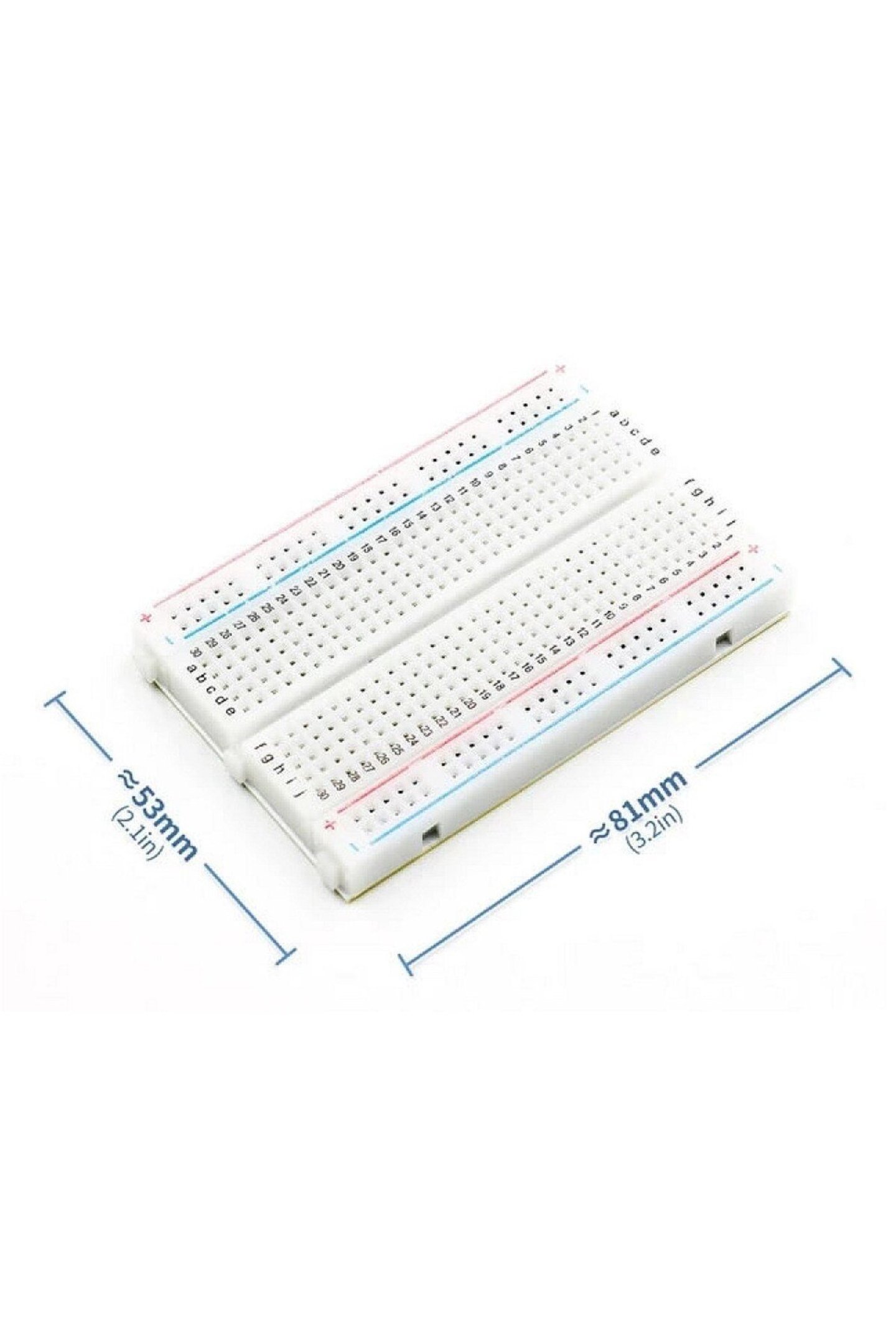

Teknik Özellikler Model: SYB-130 / 400 Pin Orta Boy Ürün Tipi: Lehimsiz Devre Prototipleme Tahtası (Breadboard) Toplam Bağlantı Noktası Sayısı: 400 Pin (300 Terminal Noktası + 100 Güç Dağıtım Noktası) Terminal Matrisi: 30 Satır, 10 Sütun (5+5 İki Ayrı Terminal Bölgesi) Pin Aralığı: 2.54 mm (0.1 inç standart DIP aralığı) Uyumlu Kablo Kesiti: 20-29 AWG (0.4 mm - 0.7 mm jumper kablo ve bileşen bacakları) Tavsiye Edilen Çalışma Gerilimi: En fazla 36 V DC Sürekli Akım Kapasitesi: En fazla 1.5 A (Hat başına güvenli akım sınırı) İletken Malzeme: Nikel kaplamalı fosfor bronz yaylı kontak şeritleri Gövde Malzemesi: Yüksek darbe dayanımlı beyaz ABS mühendislik plastiği Kılavuz İşaretleri: Kırmızı ve mavi güç hatları, 1-30 satır kodları, a-j sütun harfleri Montaj Tipi: Kendinden yapışkanlı çift taraflı sünger taban ve geçmeli kilit tırnakları Boyutlar: 81 mm boy x 53 mm en x 9 mm kalınlık (tek adet ölçüsü) Ağırlık: Yaklaşık 35 g (tek adet için) Paket İçi Adet: 10 Adet Uyumlu Platformlar: Arduino ile uyumludur, Raspberry Pi ile uyumludur, ESP32 ve ESP8266 sistemleri ile uyumludur, STM32 geliştirme kartları ile uyumludur, standart DIP entegre devreler ile uyumludur
">
