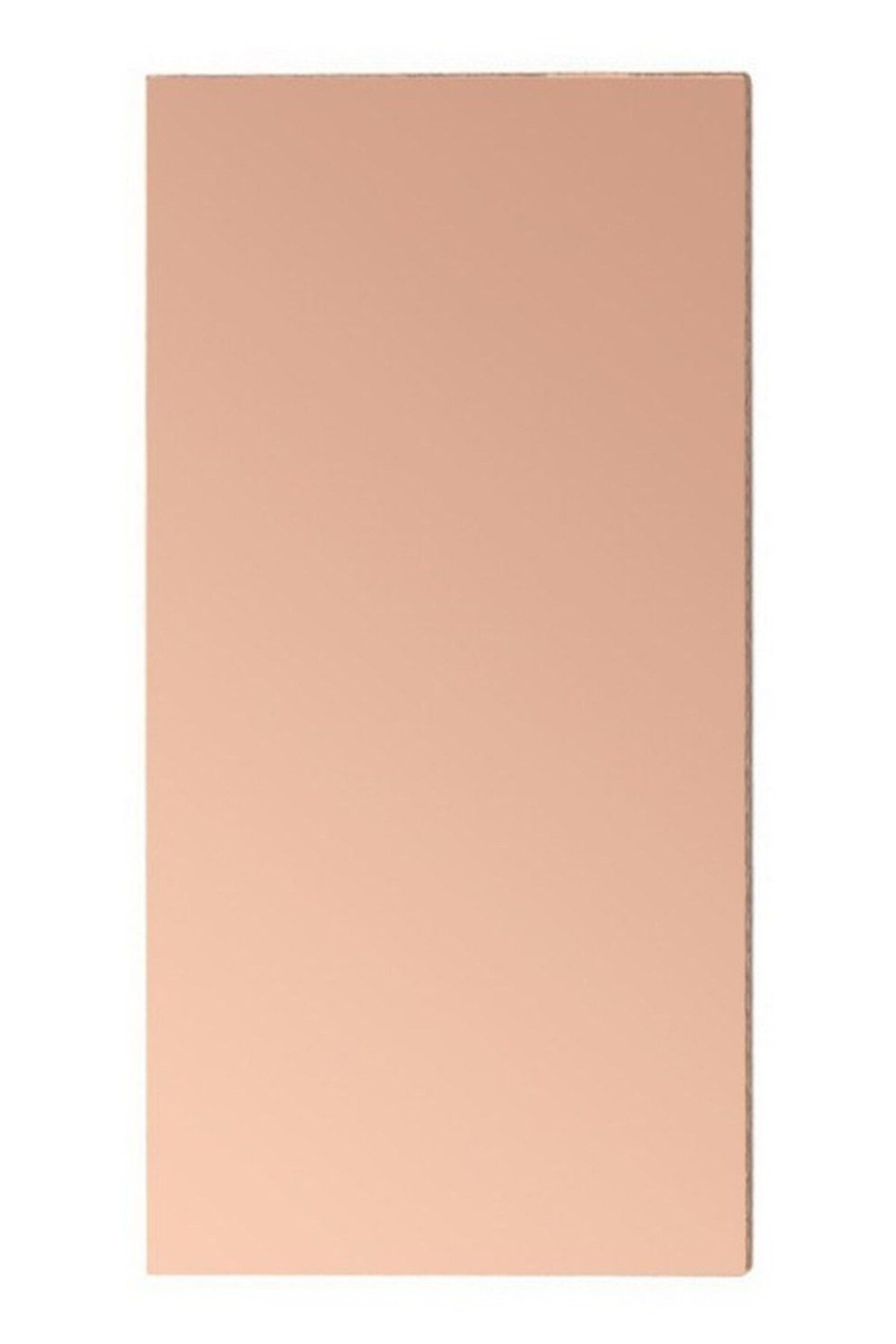

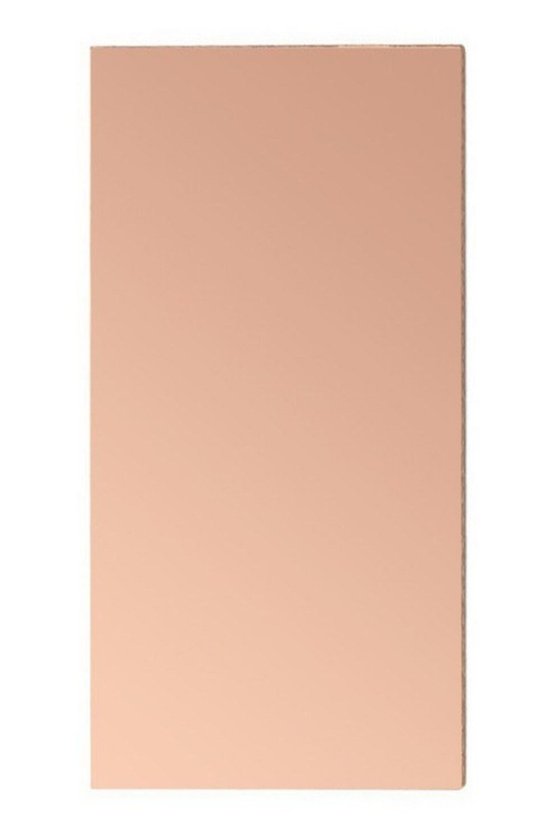

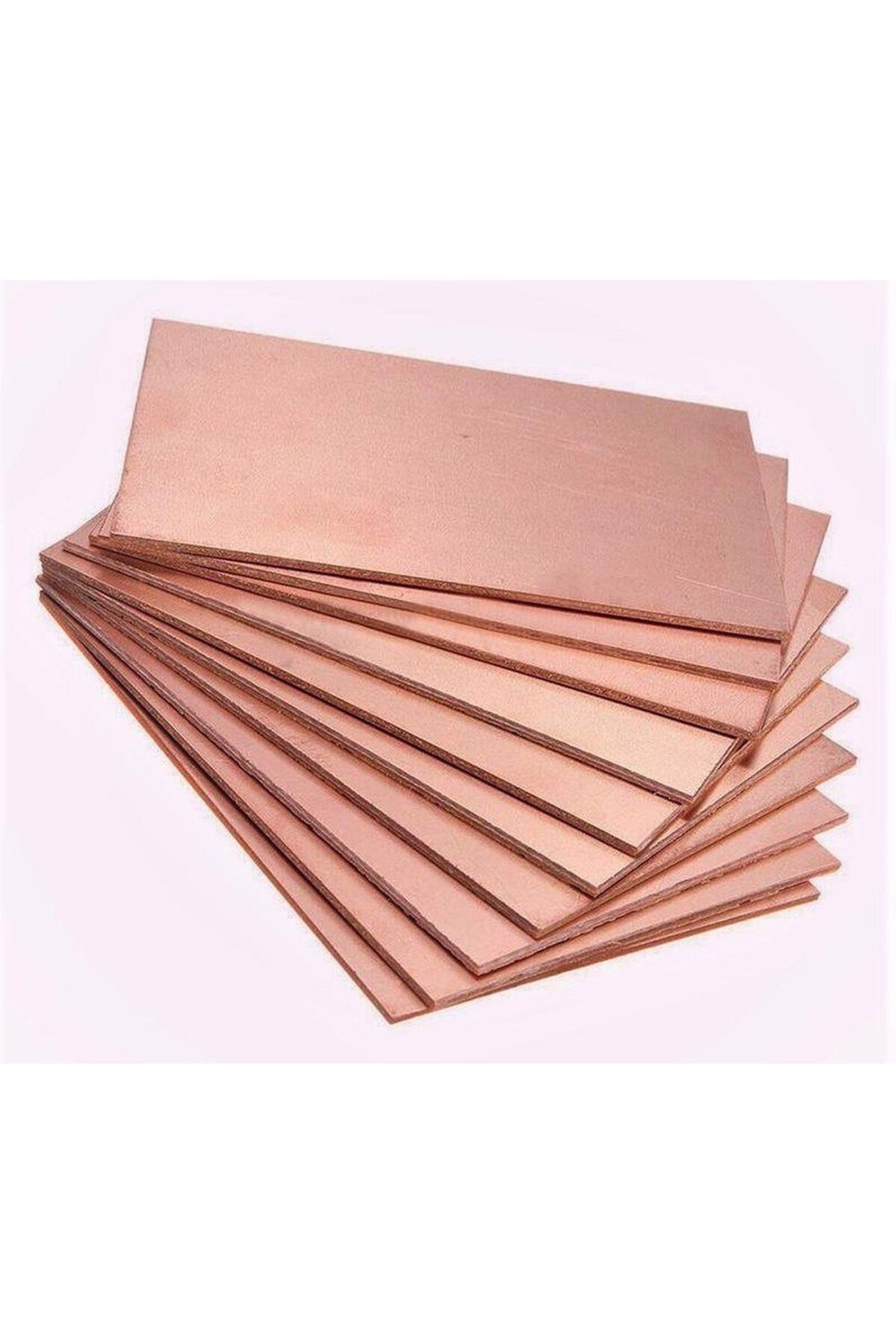

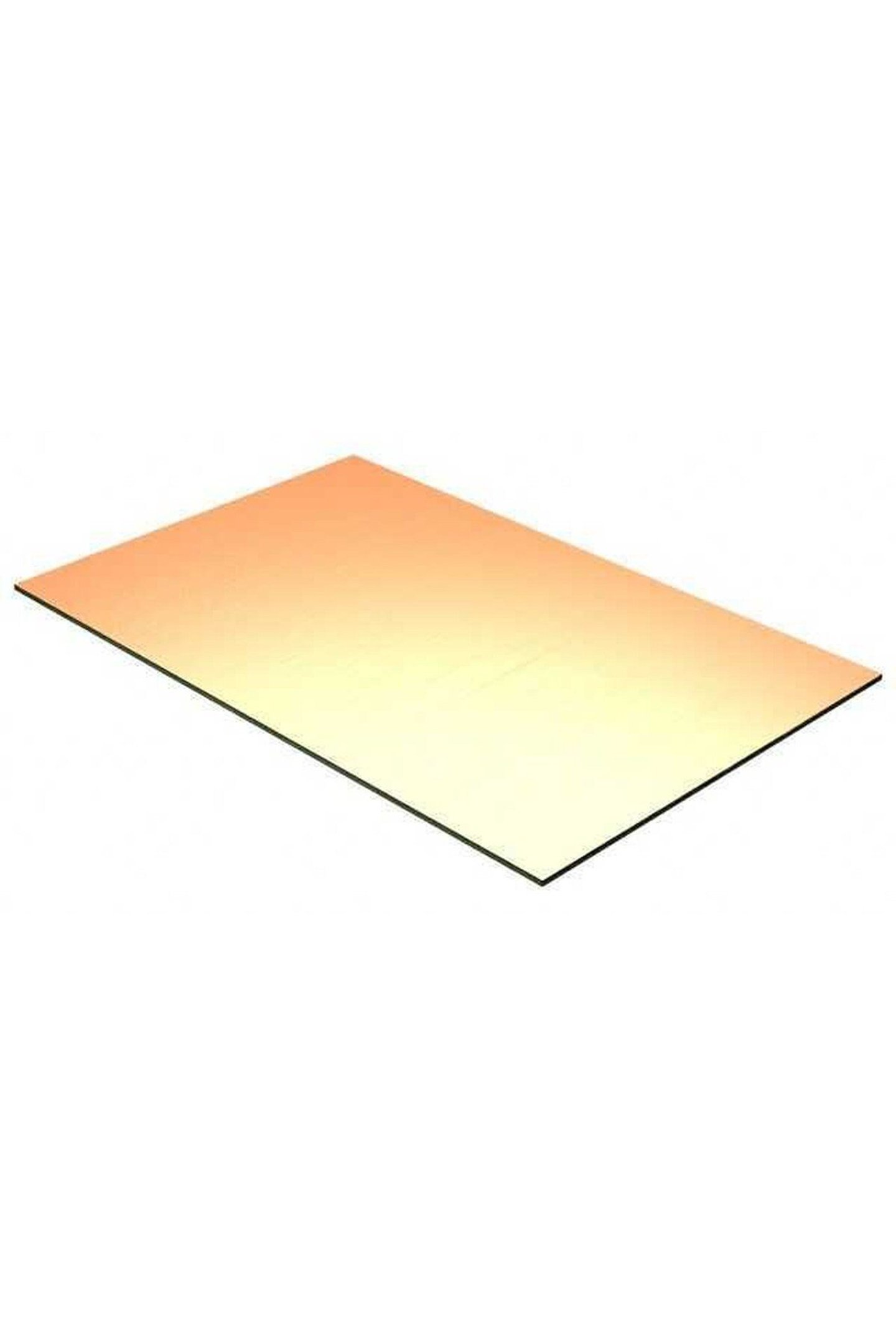

10x20 Cm Çift Yüzlü Bakır Plaket PCB Prototip Baskı Devre Kartı 100x200 Mm Elektronik Proje Uygulama CNC Kazıma ve Asit ile Yol Çıkarma
İki Yönlü İletken Katmanlı FR4 Laminat İle Donanım Üretimi ve Pratik Lehimleme Kolaylığı Sağlar
Ürün Açıklaması 10x20 cm çift yüzlü bakır plaket, devre tasarımlarını iki iletken yüzeyde buluşturan 100x200 mm boyutunda dayanıklı bir PCB baskı devre kartı plakasıdır. Elektronik donanım geliştirme süreçlerinde kararlı iletkenlik sunan elektrolitik bakır tabakaları ve sağlam yalıtkan gövdesiyle profesyonel düzeyde prototipleme imkânı tanır. Hem kimyasal aşındırma asit banyolarında hem de mekanik CNC izolasyon kazıma işlemlerinde yüksek hat doğruluğu sağlayarak eğitim, atölye ve endüstriyel donanım projeleriniz için uzun ömürlü bir zemin oluşturur.
10x20 Cm Çift Yüzlü Bakır Plaket Nedir ve Ne İşe Yarar? 10x20 cm çift yüzlü bakır plaket, elektronik devre tasarımlarının fiziksel bir donanıma dönüştürülmesini sağlayan, iki yüzeyi de homojen bakır folyo ile kaplanmış dielektrik yalıtkan bir baskı devre kartı laminatıdır. Elektronik projelerde devre elemanlarının birbirine elektriksel olarak bağlanması, mekanik olarak sabitlenmesi ve sinyallerin kararlı biçimde iletilmesi için temel taşıyıcı zemin vazifesi görür. 100 mm x 200 mm ölçülerindeki geniş çalışma alanı, analog filtrelerden mikrodenetleyici kontrol devrelerine kadar pek çok farklı tasarımın tek bir plaka üzerinde hayata geçirilmesine olanak tanır. Dielektrik gövde katmanlar arası elektriksel izolasyonu güvenceye alırken, bakır tabakalar lehimlenebilir iletken hatların ve komponent adacıklarının güvenle şekillendirilmesini sağlar.
Çift yüzlü mimari, tek yüzlü kartlara kıyasla devre yerleşiminde büyük bir tasarım esnekliği ve elektriksel avantaj kazandırır. Tek taraflı kartlarda hatların kesiştiği noktalarda havada kalan köprü iletkenleri kullanmak gerekirken, çift yüzlü plaketlerde sinyal hatları üst ve alt katmanlara mantıksal olarak paylaştırılır. Bu sayede yollar birbirini engellemeden en kısa rotalardan yönlendirilir ve kart alanı yarı yarıya optimize edilir. Kartın bir yüzeyi sinyal iletimi ve bileşen yerleşimi için ayrılırken, diğer yüzeyi geniş bir topraklama düzlemi ya da güç hattı olarak tasarlanabilir. Bu yaklaşım, yüksek frekanslı sinyallerin yaydığı gürültüyü sönümler ve devre kararlılığını kayda değer ölçüde yükseltir.
Ürünün temel işlevi, bilgisayar destekli tasarım yazılımlarında hazırlanan devre şemalarının fiziksel ortama aktarılma sürecini pratikleştirmektir. Kullanıcılar çizimlerini kuşe kâğıt ve ısı presi yardımıyla toner aktarımı yaparak ya da fotorezist kuru film ve ultraviyole pozlama tekniğiyle bakır yüzeye hassas biçimde geçirebilir. Bunun yanı sıra modern masaüstü CNC frezeler ile kimyasal çözeltilere başvurulmadan doğrudan yalıtım kanalları kazınabilir. Yüzeydeki bakır folyonun homojen kalınlığı, en ince sinyal yollarının dahi alt oyulma olmadan net çizgilerle şekillendirilmesini mümkün kılar. Bu yönüyle hem geleneksel kimyasal aşındırma yöntemlerine hem de dijital masaüstü üretim tekniklerine uyumludur.
Geliştiricilere sağladığı en değerli katkı, geçici yaylı kontaklara sahip lehimsiz devre tahtalarının yarattığı elektriksel ve mekanik sorunları geride bırakmasıdır. Geçici tahtalarda sıkça yaşanan temas temassızlıkları, yüksek parazitik kapasitanslar ve titreşim kaynaklı gevşemeler hassas devrelerde hatalı ölçümlere yol açar. 10x20 cm çift yüzlü bakır plaket üzerine kurulan bir devre ise bileşenlerin doğrudan bakır adalara lehimlenmesi sayesinde mekanik sarsıntılara, sıcaklık değişimlerine ve zorlu atölye koşullarına karşı dayanıklı, kalıcı ve ticari ürün standartlarına yakın bir donanım prototipine dönüşür.
Öne Çıkan Özellikler Elektronik devre prototiplerinde yüksek mekanik dayanım, kararlı iletkenlik ve esnek tasarım alanı sunan 10x20 cm çift yüzlü bakır plaket modelinin öne çıkan teknik özellikleri aşağıda listelenmiştir: Çift Taraflı İletken Bakır Katman: Hem ön hem de arka yüzeyinde homojen elektrolitik bakır folyo barındırır; karmaşık devre yollarının iki farklı düzleme paylaştırılmasını sağlayarak köprü tellerine olan ihtiyacı ortadan kaldırır. 100x200 mm Geniş Çalışma Boyutu: 10x20 cm boyutundaki geniş yüzey alanı, çok bileşenli projelerin tek bir plaka üzerinde toplanmasına imkân verirken, istenildiğinde daha küçük ebatlı alt modüllere kolayca bölünebilir. Yüksek Yalıtım Direncine Sahip Gövde: İki bakır tabaka arasında yer alan dielektrik laminat taşıyıcı, katmanlar arasında güçlü bir elektriksel izolasyon oluşturarak kısa devre riskini ve kaçak akım oluşumunu engeller. Kimyasal Aşındırma Çözeltilerine Uyum: Demir üç klorür ve sodyum persülfat gibi yaygın eritme kimyasallarına karşı dengeli tepki verir; bakırın istenmeyen kısımlarının homojen erimesini sağlayarak keskin hat kenarları sunar. CNC İzolasyon Kazıma Desteği: Mekanik devre kazıma frezelerinde pürüzsüz hat çıkarımı sağlar; karbür freze uçlarının bakır tabakayı çapak bırakmadan soymasına imkân tanıyarak kimyasalsız üretime zemin hazırlar. Kararlı Lehim Tutuşu ve Isıl Direnç: Kaliteli bakır kaplama, havya ile uygulanan montaj işlemlerinde lehimin yüzeye homojen yayılmasını destekler; uygun sıcaklıklarda bakır adacıkların tabandan ayrılmasını önler. Topraklama Düzlemi Avantajı: Çift yüzeyli mimari sayesinde bir yüzey tamamen düşük empedanslı topraklama düzlemi olarak ayrılabilir; bu durum yüksek frekanslı sinyallerde gürültüyü etkin şekilde sönümler. Mekanik Dayanıklılık ve Rijit Yapı: Bükülme, esneme ve deformasyona karşı dirençli gövde mimarisi, üzerine monte edilen klemens, soğutucu ve röle gibi elemanların mekanik yükünü güvenle taşır. Çok Yönlü Komponent Montaj Desteği: Hem geleneksel delik içi montajlı bacaklı komponentlerin hem de modern yüzey montajlı SMD elemanların lehimlenmesine uygun düzgün bakır yüzey formuna sahiptir. Yüksek Akım Taşıma Kapasitesi: Genişletilmiş bakır yol tasarımı sayesinde güç kaynakları ve motor sürücüler gibi yüksek akım gerektiren katmanlarda ısınmayı dengede tutacak hatların çizilmesine uygundur. Hassas Çizgi ve Aralık Çözünürlüğü: Fotorezist kuru film ve kuşe kâğıt aktarımlarında ince bacaklı entegre devrelerin yollarını net biçimde tutar; mikron seviyesindeki homojen bakır kalınlığıyla alt oyulmayı azaltır. Atölye Standartlarına Uyum: Eğitim kurumlarından profesyonel AR-GE laboratuvarlarına kadar tüm elektronik geliştirme ortamlarında standart el aletleri ve yöntemlerle sorunsuzca işlenebilir.
Kullanım Alanları 10x20 cm çift yüzlü bakır plaket, elektronik devre tasarımı ve donanım imalatının ihtiyaç duyulduğu pek çok alanda geniş bir uygulama zeminine sahiptir. Hobi elektroniği ve maker dünyasında bu plaket; özel sensör kartları, motor sürücü modülleri, robotik kontrol üniteleri ve IoT tabanlı kablosuz cihaz prototipleri geliştirmek için sıklıkla tercih edilir. Kendi tasarımını sıfırdan kurmak isteyen maker kullanıcılar, hazır modüllerin sınırlarına bağlı kalmadan, devrelerini istedikleri komponent dizilimiyle bu plaka üzerinde oluşturabilirler. Plaketin sunduğu 100x200 mm ebat, tek bir proje içine mikrodenetleyici kontrolcüyü, güç regülasyon katını ve klemensleri aynı anda sığdırmaya yetecek cömert bir yerleşim alanı sunar.
Üniversitelerin mühendislik fakülteleri ile mesleki ve teknik liselerin atölye derslerinde vazgeçilmez bir eğitim materyalidir. Teorik derslerde simülasyon yazılımları üzerinde tasarlanan şemaların gerçek hayatta nasıl davranacağını görmek isteyen öğrenciler, bu çift yüzlü plaket üzerinde baskı devre çıkarma, asit banyosu hazırlama, delik delme ve lehimleme adımlarını bizzat uygulayarak donanım üretim disiplinini öğrenirler. Çift taraflı devrelerin sunduğu via geçiş mantığı ve topraklama katmanı kavramları, öğrencilerin endüstriyel standartlara uygun kart tasarımı yapma alışkanlığı kazanmasına doğrudan katkı sağlar.
Profesyonel AR-GE merkezlerinde ve donanım geliştirme atölyelerinde hızlı doğrulama amacıyla geniş yer bulur. Çok katmanlı ve yüksek maliyetli seri üretim siparişi verilmeden önce, tasarlanan analog filtre devrelerinin, veri dönüştürücülerin veya anahtarlamalı güç kaynaklarının elektriksel kararlılığı bu plaket üzerinde hızla test edilir. Hata paylarını erken aşamada tespit etmek, donanım revizyonlarını kısa sürede tamamlamak ve tasarım onayını güvenle almak isteyen mühendisler, çift yüzlü plaketleri masaüstü CNC frezelerle işleyerek anında işlevsel numuneler ortaya çıkarabilirler.
Elektronik cihaz tamiri, endüstriyel kart restorasyonu ve donanım uyarlamalarında pratik bir çözümdür. Piyasada artık bulunmayan eski nesil endüstriyel makinelerin, ses yükselticilerinin ya da kontrol modüllerinin hasar görmüş kart bölümleri, bu plaket kullanılarak yeniden projelendirilebilir ve aslına sadık kalınarak yeniden üretilebilir. Ayrıca özel pano içi klemens dağıtım kartları, sigorta taşıyıcı panelleri ve sinyal dönüştürücü ara modüller de bu plaka üzerine kurulup sağlam biçimde kutulanarak uzun süre güvenle çalıştırılabilir.
Güç elektroniği, aydınlatma sürücüleri ve ses elektroniği projelerinde akım taşıma ve termal dağılım kabiliyeti sayesinde ön plana çıkar. Geniş yüzeyli bakır tabakalar, güç transistörleri, mosfetler ve doğrultucu diyotlar üzerinde oluşan ısının kart yüzeyine yayılarak pasif biçimde dağıtılmasına destek olur. Düşük gürültülü analog ses amfilerinde ise alt yüzeyin kesintisiz şasi topraklaması olarak kullanılması, şebeke uğultusunu ve çevresel parazitleri engelleyerek son derece temiz bir sinyal çıkışı elde edilmesine imkân verir.
Uyumluluk, Bağlantı ve Kullanım 10x20 cm çift yüzlü bakır plaket, üzerinde fabrikasyon olarak yerleştirilmiş sabit bileşenler içermeyen, tamamen kullanıcının ihtiyacına göre şekillendirilen ham bir donanım zeminidir. Plaketin yüzey alanları işlevsel olarak şu katmanlardan oluşur: Üst Bakır Yüzey: Birincil sinyal iletim yolları, SMD ve delik içi bileşen lehim adaları için kullanılan üst iletken katmandır. Alt Bakır Yüzey: Geniş topraklama düzlemi, güç dağıtım hatları ve geçiş yolları için ayrılan alt iletken katmandır. Dielektrik Yalıtkan Katman: İki iletken bakır yüzey arasında elektriksel izolasyonu ve mekanik yapısal rijitliği sağlayan orta taşıyıcı gövdedir.
Plaketin devre kartına dönüştürülmesi aşamasında izlenmesi gereken adımlar, tasarımın başarıyla sonuçlanması için büyük önem taşır. İlk aşamada plaket yüzeyinin kimyasal ve fiziksel olarak lehimleme ve maskelemeye hazırlanması gerekir. Bakır yüzeyinde depolama sırasında oluşan ince oksit tabakası ile el temasından kaynaklanan yağ izleri, ince bir zımpara ya da aşındırıcı sünger yardımıyla nazikçe temizlenir. Ardından izopropil alkol veya saf aseton ile yüzey tamamen silinerek kurulanır ve üzerinde parmak izi bırakmamak için yalnızca kenarlarından tutulur.
İkinci aşamada hazırlanan devre deseni bakır yüzeye aktarılır. Kuşe kâğıda lazer yazıcıdan ayna görüntüsüyle basılan devre şeması, uygun ısı ve basınç uygulayan bir ütü ya da laminasyon makinesi aracılığıyla bakır tabakaya preslenir. Alternatif olarak ultraviyole ışığa duyarlı kuru film fotorezist tabaka plakete kaplanıp saydam asetat üzerinden pozlanarak kimyasal banyoda geliştirilebilir. CNC kazıma yöntemi tercih ediliyorsa, Gerber dosyasından üretilen G-kodları freze yazılımına aktarılır ve karbür V uç ile bakır yüzey üzerinde izolasyon kanalları doğrudan kazınır.
Üçüncü aşamada kimyasal aşındırma banyosu uygulanır. Maskelenmiş plaket, uygun sıcaklıktaki demir üç klorür veya sodyum persülfat çözeltisi içine bırakılır. Çözeltinin hafifçe dalgalandırılması veya hava pompasıyla hareketlendirilmesi, açıkta kalan korumasız bakır alanların dengeli biçimde erimesini sağlar. İstenmeyen bakır tamamen çözünüp alttaki yalıtkan gövde net şekilde göründüğünde plaket derhal bol suyla durulanır ve eritme işlemi sonlandırılır. Yüzeydeki maskeleme toneri aseton ile temizlenerek parlak iletken bakır yollar ortaya çıkarılır.
Dördüncü aşamada delik delme ve iki yüzey arası geçişlerin oluşturulması gerçekleştirilir. Delik içi bacaklı elemanlar ve katman geçişleri için 0.8 mm ile 1.0 mm çapındaki yüksek devirli karbür matkap uçları kullanılır. Matkap ucunun dik ve titreşimsiz inmesi bakır adacıkların kopmasını önler. Çift yüzeyli kartlarda üst yoldan alt yola geçiş sağlayan deliklere ince lehim teli parçası ya da bakır perçin geçirilerek her iki yüzeyden dikkatlice lehimlenir ve böylece sağlam katmanlar arası bağlantılar kurulur.
Son aşamada komponent montajı ve lehimleme süreci tamamlanır. Elektronik bileşenler plaket üzerindeki adacıklara yerleştirilir ve uygun watt gücündeki ayarlı bir lehimleme istasyonuyla hassas şekilde lehimlenir. Lehimleme bittikten sonra devre yüzeyi flux artıklarından arındırılır ve bakır yolların ilerleyen süreçte oksitlenmesini engellemek için koruyucu lehim verniği uygulanır. Ürün yapısı itibarıyla bağımsız bir devre kartı taşıyıcısı olup Arduino ile uyumludur, Raspberry Pi ile uyumludur, ESP32 geliştirme kartları ile uyumludur ve standart mikrodenetleyici sistemleriyle tam bir uyum içinde çalışır.
Avantajlar ve Faydalar 10x20 cm çift yüzlü bakır plaket kullanımı, donanım geliştiricilerine projelerinde sayısız teknik ve operasyonel fayda kazandırır. Bu faydaların başında zaman tasarrufu ve hızlı sonuca ulaşma kabiliyeti gelir. Dış siparişlerde haftalar süren kart basım ve teslimat süreçleri beklenmeksizin, aynı gün içinde atölye koşullarında çalışan bir donanım prototipine ulaşmak mümkün hale gelir. Bu hız, AR-GE süreçlerinde karşılaşılan tasarım kusurlarının derhal giderilmesini ve donanımın hızla optimize edilmesini sağlar.
İki taraflı iletken katman mimarisi, kart boyutlarının belirgin şekilde küçülmesine olanak tanır. Tek taraflı kartlarda yolların çakışmasını engellemek için kart alanını genişletmek ve köprü iletkenleri çekmek zorunludur. Çift yüzlü yapıda ise sinyal yolları dikey ve yatay düzlemlerde serbestçe dağıtılabildiği için devre alanı yarı yarıya optimize edilir. Bu durum hem cihaz kutusu tasarımında yerden tasarruf sağlar hem de hafif ve derli toplu donanım sistemlerinin ortaya çıkmasına yardımcı olur.
Elektriksel sinyal kalitesi ve elektromanyetik koruma yönünden kritik faydalar sunar. Çift yüzlü tasarımın sağladığı en büyük teknik kolaylık, kartın arka yüzeyinin kesintisiz bir toprak hattı olarak yapılandırılabilmesidir. Bu geniş toprak düzlemi, devre üzerindeki yüksek frekanslı anahtarlama gürültülerini ve elektromanyetik parazitleri toprağa ileterek sönümler. Özellikle mikrodenetleyicili hassas ölçüm sistemlerinde, analog ses yükselteçlerinde ve kablosuz haberleşme devrelerinde kararlı veri akışının korunmasına temel oluşturur.
Mekanik sağlamlık ve uzun ömürlülük açısından delikli pertinaks veya geçici devre tahtalarına kıyasla üstün bir güvenilirlik sağlar. Rijit laminat gövde, eğilme ve burulmalara karşı direnç göstererek devre üzerine monte edilen soğutucuların ve güç elemanlarının yarattığı mekanik gerilimleri dengeler. Lehim adalarının bakır folyoyla bütünleşik yapısı, titreşimli ortamlarda çalışan robotik sistemlerde bileşenlerin gevşemesini ve kopmasını önler.
Esnek deneme imkânı sunarak donanım geliştiricisine tam bir yaratıcılık serbestliği kazandırır. Seri üretim risklerine girmeden önce birden fazla devre varyasyonunu aynı plaka üzerinde denemek, yol genişliklerini test etmek ve ısıl davranışları gözlemlemek mümkündür. Geniş 100x200 mm ebat, kullanıcıya plaketi ister tek bir büyük sistem olarak kullanma isterse küçük parçalara keserek onlarca farklı minyatür adaptör kartı üretme serbestliği tanır.
Kimler İçin Uygundur? 10x20 cm çift yüzlü bakır plaket, elektronikle profesyonel ya da amatör düzeyde ilgilenen çok geniş bir kullanıcı kitlesinin gereksinimlerini karşılamak üzere tasarlanmıştır. Üniversitelerin elektrik elektronik, mekatronik ve haberleşme bölümlerinde eğitim gören mühendislik öğrencileri için temel bir uygulama aracıdır. Bitirme projeleri, laboratuvar ödevleri ve robotik yarışmaları için özel devre kartları geliştirmek isteyen öğrenciler, teorik derslerde öğrendikleri devre teorisini bu plaket üzerinde somut donanımlara dönüştürürler.
Maker toplulukları, robotik kulüpleri ve hobi elektroniği meraklıları için sınırsız bir üretim alanı sunar. Standart hazır kartların sınırlarına bağlı kalmayıp kendi akıllı ev modülünü, mini dron uçuş bilgisayarını ya da özel ses efekt devresini geliştirmek isteyen makerlar, bu çift yüzlü plaketi atölyelerinin temel sarf malzemesi olarak değerlendirirler. Hem el aletleriyle kolay işlenebilmesi hem de yüksek devre yoğunluğuna izin vermesi, maker projelerinde aranan pratikliği sağlar.
Profesyonel donanım tasarımcıları, gömülü sistem mühendisleri ve elektronik AR-GE çalışanları için iş akışını hızlandıran pratik bir yardımcıdır. Seri üretime geçmeden önce hazırlanan konsept doğrulama prototiplerinde, sensör kalibrasyon kartlarında ve saha testi numunelerinde çift yüzlü plaketler sayesinde saatler içinde çalışan bir devre ortaya konur. Bu hız, donanım mühendislerinin tasarım açıklarını erkenden görmesine ve geliştirme takvimini kısaltmasına imkân tanır.
Meslek liseleri, teknik eğitim merkezleri ve bilim atölyelerinde eğitim veren öğretmenler ve akademisyenler için nitelikli bir eğitim materyalidir. Öğrencilere devre çizimi, kimyasal eritme, lehimleme tekniği ve atölye güvenliğini uygulamalı olarak aktarmak isteyen eğitmenler, 10x20 cm plaketleri keserek derslerde gruplar halinde kullanılacak ideal eğitim setleri hazırlayabilirler.
Elektronik bakım onarım servisleri, endüstriyel makine teknisyenleri ve klasik ses sistemlerini restore eden uzmanlar için güvenilir bir yenileme ortamı sunar. Orijinal kartı temin edilemeyen endüstriyel makinelerin klemens kartları, sinyal dönüştürücüleri veya aşınmış güç katları bu plaket kullanılarak sıfırdan üretilebilir ve cihazların çalışır durumda kalması sağlanır.
Doğru Ürünü Seçerken Dikkat Edilecekler Elektronik projeleriniz için bakır plaket seçimi yaparken, tasarladığınız devrenin elektriksel özellikleri, montaj biçimi ve çalışacağı ortam koşulları dikkate alınmalıdır. İlk olarak devrenizin karmaşıklık düzeyine göre tek yüzlü mü yoksa çift yüzlü mü plaket kullanmanız gerektiği belirlenmelidir. Eğer devrenizde yüksek sinyal yoğunluğu, kesişen çok sayıda hat, mikrodenetleyici entegreler ve gürültüye duyarlı analog katlar bulunuyorsa, bu 10x20 cm çift yüzlü plaket ideal tercihtir. Çift yüzey, sinyalleri rahatça paylaştırmanıza ve alt yüzeyi kesintisiz bir şasi topraklaması olarak kullanmanıza imkân tanıyarak parazit sorunlarını kaynağında engeller.
Plaket boyutlarının ve çalışma alanının doğru planlanması bir diğer kritik faktördür. 100 mm x 200 mm ölçüleri, pek çok masaüstü CNC frezenin işleme tablasına ve standart laminasyon cihazlarının giriş genişliğine son derece uygundur. Tasarımınızı hazırlarken kartın kenarlarında vida delikleri, montaj yuvaları ve kesim payları için en az 3 ila 5 milimetrelik bir pay bırakılması önerilir. Birden fazla küçük devre tasarlanıyorsa, tek bir 10x20 cm plaka üzerinde panelleme yapılarak tüm kartlar aynı anda asit banyosuna sokulabilir ve zamandan tasarruf sağlanabilir.
Gövde malzemesinin dielektrik ve mekanik özellikleri projenin gereksinimleriyle örtüşmelidir. Epoksi cam elyaf yapıdaki laminat gövdeler, klasik kâğıt bazlı pertinaks plakalara kıyasla çok daha yüksek ısı dayanımı, üstün dielektrik delinme direnci ve mekanik esnemezlik sunar. Yüksek devirli freze uçlarıyla delik delinirken veya yüzey kazınırken çatlama, ufalanma ya da katman ayrılması yapmaz. Bu özellik, özellikle SMD montajlı projelerde ve titreşimli ortamlarda çalışacak donanımlarda büyük bir avantaj oluşturur.
Bakır folyonun homojenliği ve kalınlığı, devreden akacak akım miktarına uygun şekilde değerlendirilmelidir. Yüksek akımlı güç kaynakları, motor sürücüler veya röle çıkışları için baskı devre tasarlanırken, bakır yolların genişliği devreden geçecek akım değerine göre hesaplanmalı ve gerektiğinde yolların üzerine lehim takviyesi yapılarak iletken kesit artırılmalıdır. Sinyal yollarında ise 0.3 mm ve üzeri genişlikler ev ortamındaki kimyasal transferlerde güvenli bir sonuç verirken, CNC kazıma işlemlerinde uygun açılı uçlarla çok daha ince hatlar kararlı şekilde çıkarılabilir.
Güvenli Kullanım, Bakım ve Saklama 10x20 cm çift yüzlü bakır plaket ile çalışırken ve baskı devre üretim süreçlerini yürütürken hem kişisel güvenliğin sağlanması hem de malzeme kalitesinin korunması için belirli kurallara uyulmalıdır. Kimyasal aşındırma aşamasında kullanılan demir üç klorür ya da persülfat asit çözeltileri cildi tahriş edebilir ve kumaşlarda leke bırakabilir. Bu nedenle işlem esnasında mutlaka koruyucu nitril eldiven, koruyucu gözlük ve atölye önlüğü kullanılmalıdır. Kimyasal banyolar mutlaka iyi havalandırılan bir ortamda ya da aspiratör altında gerçekleştirilmeli, açığa çıkan gazlar asla doğrudan solunmamalıdır.
Mekanik kesim, zımparalama ve delik delme işlemlerinde kişisel koruyucu donanımlar ihmal edilmemelidir. Plaketin testere veya yüksek devirli aletlerle kesilmesi sırasında havaya karışabilecek ince toz partiküllerini solumamak için uygun bir toz maskesi takılmalıdır. Ayrıca yüksek devirde çalışan karbür matkap uçları son derece sert fakat kırılgandır; delme anında kırılma ihtimaline karşı göz koruması kullanılmalı ve matkap tablası sabit tutularak dikey delme hareketi sağlanmalıdır.
Lehimleme aşamasında bakır yolların laminat gövdeden ayrılmasını önlemek için havya sıcaklığı doğru ayarlanmalıdır. Gereğinden yüksek sıcaklıklarda çalışmak ya da havya ucunu aynı bakır adacık üzerinde uzun süre bekletmek, bakırı gövdeye bağlayan reçine tabakasının aşırı ısınmasına ve iletken yolun kalkmasına neden olabilir. İdeal lehimleme süresi her adacık için iki ila üç saniye arasında tutulmalı, kaliteli lehim telleri ve pastaları tercih edilerek hızlı ve parlak lehim bağlantıları oluşturulmalıdır.
Plaketlerin uzun ömürlü saklanması ve kullanılmayan parçaların kalitesinin korunması için doğru depolama yöntemleri uygulanmalıdır. İşlenmemiş bakır plaketler havadaki nem ve oksijenle temas ettikçe zamanla doğal olarak oksitlenir ve yüzeyinde koyu bir tabaka oluşur. Bu durumu geciktirmek için plaketler hava almayan kilitli poşetler içinde, doğrudan güneş ışığından uzak, kuru ve oda sıcaklığında saklanmalıdır. Paket içine konulacak küçük nem alıcı silika jel paketleri nemi hapsederek bakır yüzeyin parlaklığını ve lehim tutma kabiliyetini korur.
10x20 Cm Çift Yüzlü Bakır Plaket Hakkında Sık Sorulan Sorular Çift yüzlü bakır plaket ile tek yüzlü plaket arasındaki temel fark nedir? Çift yüzlü plaketlerin hem üst hem de alt yüzeyinde iletken bakır folyo tabakası bulunur; tek yüzlü plaketlerde ise bakır yalnızca bir yüzeydedir. Çift yüzeyli yapı, devre yollarının iki farklı katmana paylaştırılmasını sağlayarak devre boyutunu küçültür, köprü iletkeni kullanımını engeller ve alt yüzeyin gürültü engelleyici bir topraklama zeminine dönüştürülmesine imkân tanır.
10x20 cm boyutundaki bu bakır plaket en düzgün şekilde nasıl kesilir? Plaketi düzgün biçimde kesmek için ince dişli bir demir testeresi, özel PCB giyotini ya da el aletlerine takılan elmas kesme diskleri kullanılabilir. Çelik cetvel ve maket bıçağı yardımıyla her iki yüzeyden derin bir çizik atılıp masanın kenarında kırılarak da hızlı kesim yapılabilir; ardından kesim kenarları ince bir zımpara ile düzeltilmelidir.
Devre şeması bakır yüzeye ev ortamında hangi yöntemlerle aktarılabilir? En yaygın yöntem lazer yazıcıdan kuşe kâğıda çıktı alarak sıcak ütü veya laminasyon cihazı ile deseni bakıra aktaran toner transfer tekniğidir. Daha hassas ve profesyonel sonuçlar için ultraviyole ışıkla pozlanan kuru film fotorezist yöntemi ya da doğrudan masaüstü CNC freze ile kazıma tekniği de sıklıkla tercih edilmektedir.
İki bakır yüzey arasındaki elektriksel geçiş bağlantıları (via) nasıl oluşturulur? Endüstriyel tesislerdeki elektrolitik kaplama yöntemi atölye ortamında bulunmadığı için, açılan via deliklerine küçük çaplı bakır perçinler takılarak ya da delikten ince bir bakır lehim teli geçirilip her iki yüzeydeki adacıklara ayrı ayrı lehim yapılarak sağlam geçiş yolları kurulur.
Kimyasal eritme işleminde hangi asit çözeltileri tercih edilmelidir? En popüler ve güvenli çözelti demir üç klorür sıvısı veya granülüdür. Bunun yanında şeffaf kaldığı için erime sürecinin gözle izlenmesine olanak tanıyan sodyum persülfat kimyasalı ya da tuz ruhu ve hidrojen peroksit karışımları da kontrollü biçimde kullanılabilir.
CNC izolasyon kazıma makineleri ile bu plaket üzerinde devre yolları çıkarılabilir mi? Evet, ürün mekanik CNC freze kazıma işlemlerine tam uyumludur. Düzgün yüzeyi sayesinde 30 veya 45 derecelik karbür V freze uçlarıyla bakır tabaka hassas şekilde kazınarak kimyasal asit banyosuna gerek kalmadan doğrudan devre yolları elde edilebilir.
Plaket üzerindeki bakır tabakanın oksitlenmesi ve kararması nasıl temizlenir? Havadaki nem sebebiyle oksitlenen bakır yüzey, ince bir bulaşık süngeri, çok ince su zımparası veya metal parlatıcı krem yardımıyla nazikçe ovulduğunda anında parlak ve temiz bakır görünümüne kavuşur. Temizliğin ardından yüzey izopropil alkol ile silinmelidir.
Lehimleme esnasında bakır yolların plaketten ayrılmaması için nelere dikkat edilmelidir? Havya ucu sıcaklığı 300 ile 350 santigrat derece aralığında tutulmalı ve havya ucu tek bir adacık üzerinde 3 saniyeden uzun bekletilmemelidir. Aşırı ısı uygulamak bakırı laminat gövdeye bağlayan reçine katmanına zarar vererek yolların kalkmasına yol açabilir.
Delik içi montajlı bileşenler için delik delerken hangi matkap uçları kullanılmalıdır? Standart direnç, kondansatör ve entegre bacakları için 0.8 mm ile 1.0 mm çapındaki yüksek devirli sert karbür PCB matkap uçları kullanılmalıdır. Karbür uçlar delik kenarındaki bakırı yırtmadan pürüzsüz ve temiz delikler açılmasını sağlar.
Bu bakır plaket Arduino ve Raspberry Pi gibi geliştirme platformları ile uyumlu mudur? Evet, ürün tamamen serbest bir devre tabanı sunduğu için Arduino ile uyumludur, Raspberry Pi ile uyumludur ve bu sistemlere yönelik özel sensör ara birimleri, kalkanlar ve genişletme kartları tasarlamak için idealdir.
Plaket üzerinde yüzey montajlı (SMD) kılıftaki komponentler kullanılabilir mi? Evet, kaliteli ve pürüzsüz bakır folyosu sayesinde 0805, 1206 ve SOIC gibi yaygın yüzey montaj kılıflarındaki tüm SMD elemanlar bu plaket üzerine güvenle lehimlenebilir.
Hazırlanan bakır yollar üzerinden güvenle ne kadar akım geçirilebilir? Geçirilebilecek akım miktarı çizilen bakır yolun genişliğine ve bakır folyo kalınlığına bağlıdır; örneğin 1 mm genişliğindeki standart bir yol üzerinden yaklaşık 1.5 ila 2 amper akım güvenle taşınabilirken, daha yüksek akımlar için yollar genişletilmeli ya da üzerine lehim çekilmelidir.
Paket İçeriği 1 adet 10x20 cm Çift Yüzlü Bakır Plaket

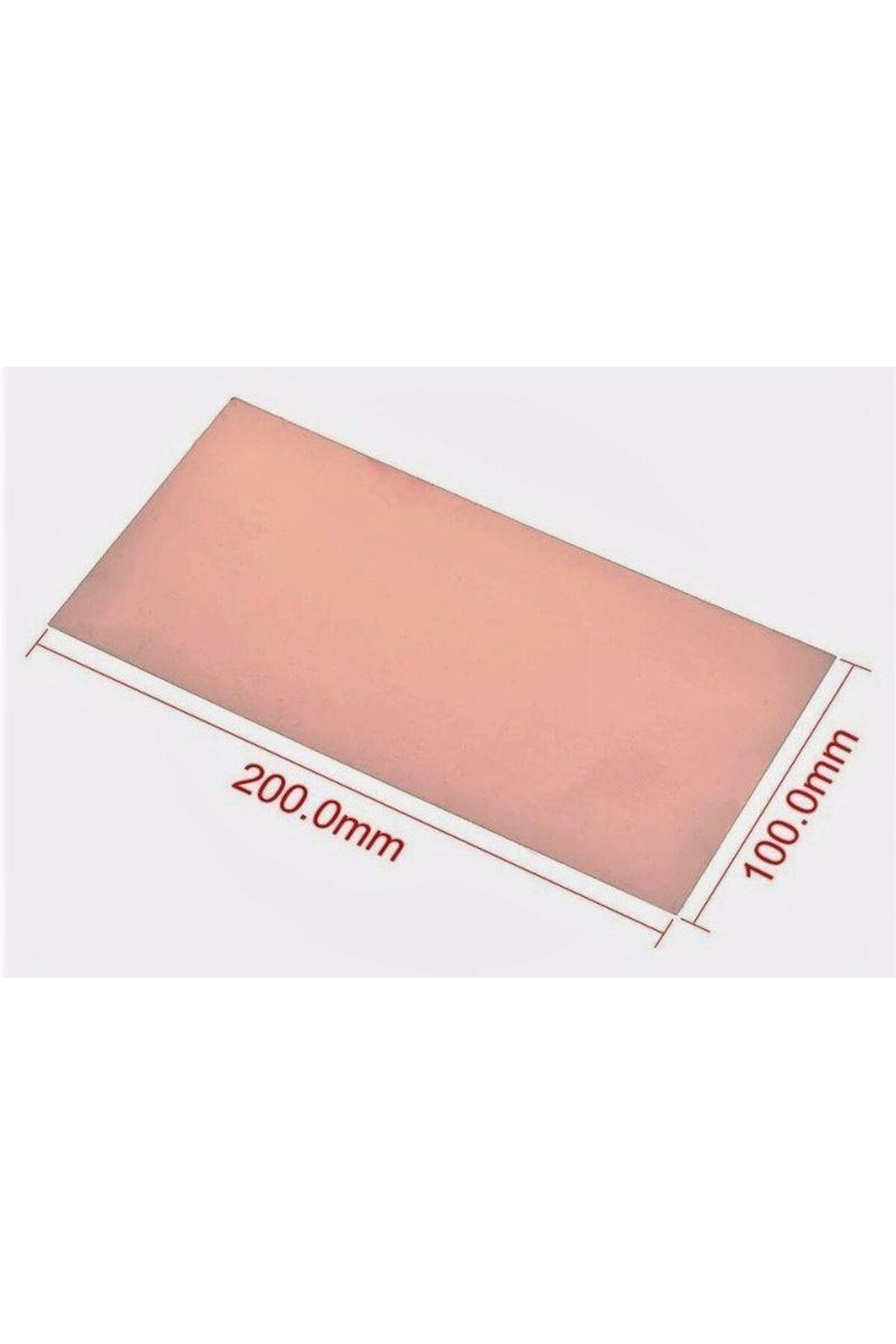

Teknik Özellikler Ürün Tipi: Çift Yüzlü Bakır Plaket (Double Sided Copper Clad Board) İletken Katman Sayısı: 2 (Çift Taraflı Bakır Kaplama) Boyutlar: 100 mm x 200 mm (10 cm x 20 cm) Taşıyıcı Gövde Malzemesi: Dielektrik Yalıtkan Laminat / Epoksi Cam Elyaf (FR4 Yapı) İletken Katman Malzemesi: Yüksek Saflıkta Elektrolitik Bakır Folyo Yüzey Sayısı: Çift Yüz (Ön ve Arka İletken Katmanlar) Uyumlu İşleme Yöntemleri: Kimyasal Aşındırma (Asit Banyosu) ve Mekanik İzolasyon Kazıma (CNC Freze) Montaj Uyumluluğu: Delik İçi Montaj (THT) ve Yüzey Montaj (SMD) Bileşenler Bağlantı Şekli: Lehimlenebilir İletken Bakır Yollar ve Komponent Adacıkları Uyumlu Platformlar: Arduino, Raspberry Pi, ESP32, STM32 ve Standart Mikrodenetleyici Geliştirme Sistemleri ile Uyumlu Kullanım Alanı: Elektronik Devre Prototipleme, Donanım Geliştirme ve Özel PCB Tasarımı Renk: Doğal Metalik Bakır Yüzey ve Yalıtkan İç Gövde Paket Adedi: 1 Adet
">
10x20 Cm Çift Yüzlü Bakır Plaket PCB Prototip Baskı Devre Kartı 100x200 Mm Elektronik Proje Uygulama CNC Kazıma ve Asit ile Yol Çıkarma
İki Yönlü İletken Katmanlı FR4 Laminat İle Donanım Üretimi ve Pratik Lehimleme Kolaylığı Sağlar
