Elektronik projelerinizde, endüstriyel sistemlerinizde veya günlük enerji depolama ihtiyaçlarınızda kullandığınız akü ve bataryaların sağlığını korumak, sisteminizin uzun ömürlü ve verimli çalışması için kritik bir öneme sahiptir. Yanlış şarj döngüleri, aşırı şarj veya derin deşarj gibi durumlar, akülerin iç yapısına onarılamaz zararlar verebilir, kapasitelerini düşürebilir ve hatta güvenlik riskleri oluşturabilir. Bu noktada devreye giren XH-M602 Dijital Akü Şarj Kontrol Röle Modülü, akıllı ve otomatik bir voltaj denetim sistemi sunarak enerji altyapınızın en değerli bileşenlerini koruma altına alır. Doğrudan 220V AC şebeke gerilimi üzerinden şarj cihazınızı kontrol etme yeteneğine sahip olan bu modül, belirlediğiniz alt ve üst voltaj limitlerine göre tam otomatik bir şarj döngüsü yönetimi sağlar. Hem profesyonel teknik elemanların hem de elektronik hobi tutkunlarının kolayca entegre edebileceği yapısı sayesinde enerji yönetimini güvenilir ve pratik bir standart haline getirir.
Ürün Nedir ve Ne İşe Yarar

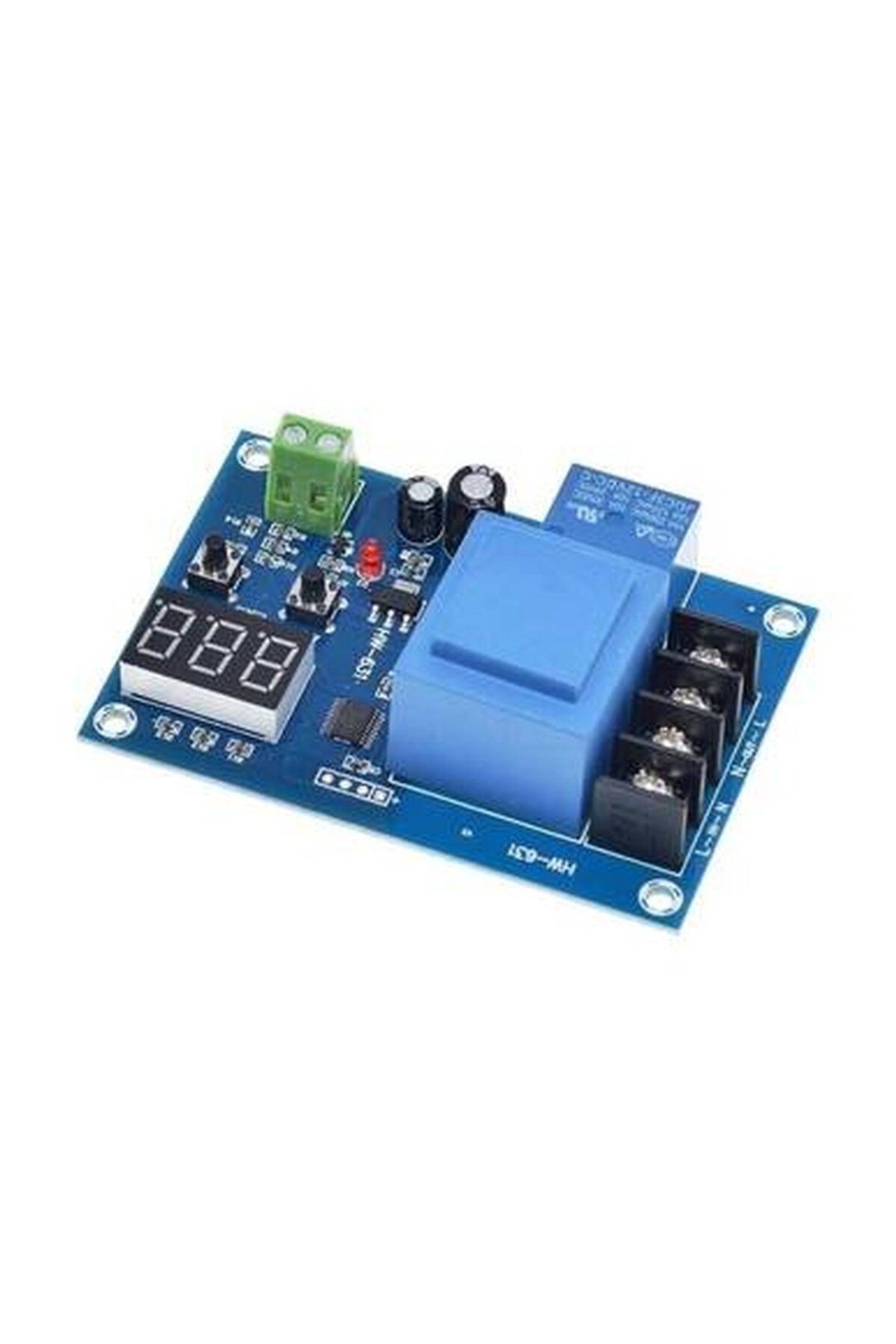

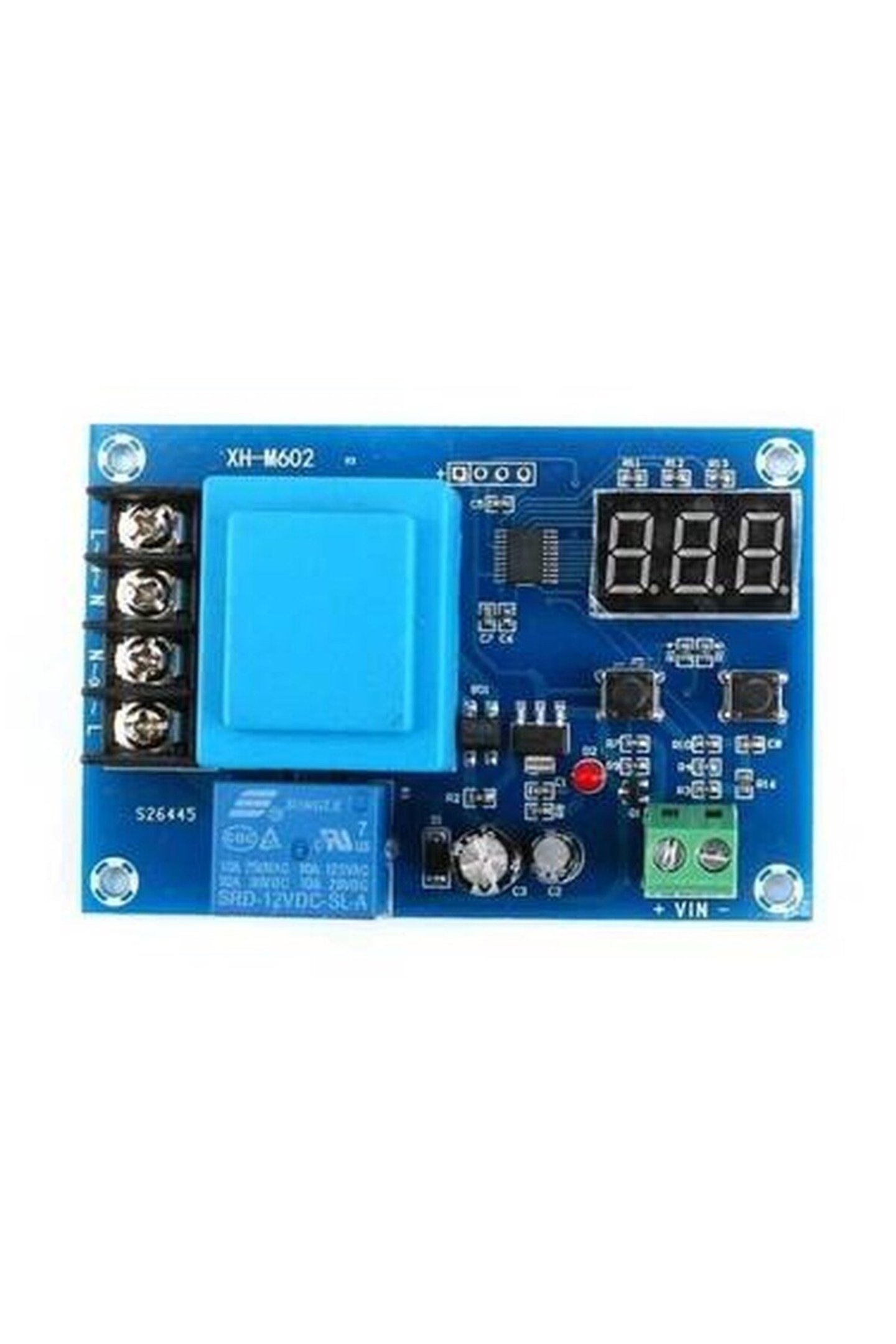

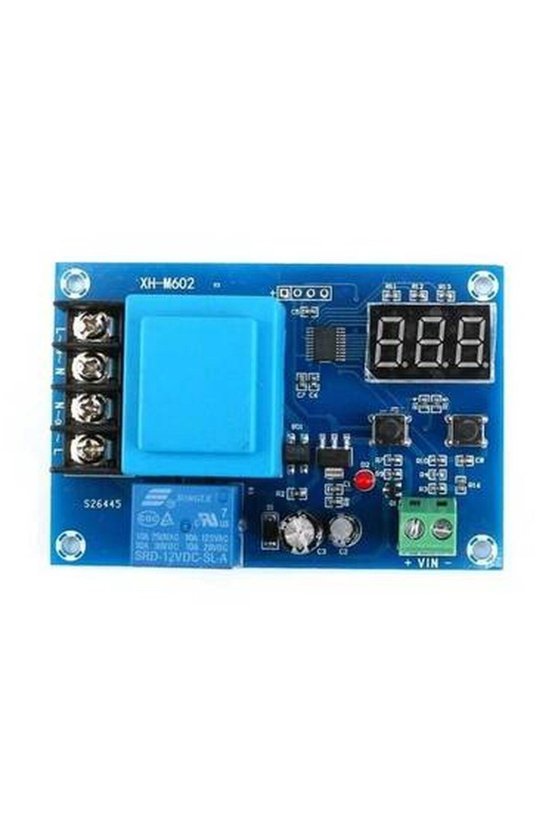

XH-M602 (bazı varyasyonlarda HW-631 olarak da bilinir) dijital ekranlı, hassas voltaj okuma kapasitesine sahip akıllı bir şarj kontrol röle kartıdır. Temel işlevi, sisteme bağlı olan akünün veya batarya grubunun anlık voltaj değerini sürekli olarak ölçmek ve bu değere göre şebekeden şarj cihazına giden 220V AC gücü açıp kapatmaktır.
Modülün çalışma prensibi son derece akılcı ve etkilidir: Sistem üzerinde bir "Başlangıç Voltajı" (Start) ve bir "Durdurma Voltajı" (Stop) ayarlarsınız. Akünüz kullanıldıkça veya bekleme durumunda deşarj oldukça voltajı düşmeye başlar. Voltaj, sizin belirlediğiniz alt limit olan "Başlangıç Voltajı" değerine düştüğünde, XH-M602 üzerindeki 10 Amperlik röle otomatik olarak çeker. Bu röle, doğrudan 220V prize bağlı olan şarj cihazınızın güç yolunu açar ve akünüz şarj olmaya başlar. Şarj işlemi devam ederken dijital ekran üzerinden anlık voltaj yükselişini gerçek zamanlı olarak izleyebilirsiniz. Akü voltajı, hedeflediğiniz tam doluluk seviyesi olan "Durdurma Voltajı" değerine ulaştığında ise modül röleyi bırakır, şarj cihazına giden şebeke elektriğini keser ve şarj işlemini durdurur.
Bu sayede şarj cihazınızın sürekli prize takılı kalarak aküyü kaynatması, aşırı şarj (overcharge) durumuna sokarak plakalarına zarar vermesi engellenmiş olur. Sistem tamamen otonom bir şekilde çalıştığı için insan müdahalesine gerek kalmaz; akünüz her zaman ideal doluluk oranında ve güvenli voltaj aralıklarında tutulur. 3.7V seviyesindeki lityum tabanlı pil gruplarından 120V seviyesindeki büyük endüstriyel akü bankalarına kadar inanılmaz derecede geniş bir voltaj algılama aralığına sahip olması, bu modülü evrensel bir şarj kontrolcüsü konumuna yükseltir.
Öne Çıkan Özellikler
Geniş Voltaj Algılama Aralığı: Modül, 3.7V ile 120V arasındaki tüm batarya ve akü tiplerinin voltajını sorunsuz bir şekilde algılayıp ölçebilir. Bu, sistemin tek bir pil hücresinden devasa bir akü odasına kadar ölçeklenebilmesini sağlar.
Yüksek Çözünürlüklü Dijital Ekran: Kart üzerinde bulunan 3 haneli ve yüksek parlaklıklı kırmızı 7-segment LED ekran, akünün anlık voltajını 0.1V hassasiyetle gösterir. Karanlık panolarda veya loş ortamlarda bile rahatlıkla okunabilir.
Hassas Kontrol ve Tolerans: Hem voltaj ölçümü hem de belirlediğiniz sınır değerlerdeki tepki süresi ±0.1V hata payı ile çalışır. Bu sayede aküleriniz tam olarak istediğiniz noktada şarja başlar ve biter, mikrometrik bir hassasiyetle korunur.
Doğrudan 220V Şebeke Kontrolü: Kart üzerinde dahili bir transformatör (mavi blok) bulunur. Bu sayede harici bir DC adaptöre ihtiyaç duymadan doğrudan 220V AC şebeke hattı üzerinden kendi gücünü üretir ve yine röle üzerinden 220V şebeke hattını anahtarlar.
Güçlü Röle Kapasitesi: Üzerinde bulunan JQC-3F model endüstriyel standarttaki mekanik röle, 250V AC gerilimde 10 Amper'e kadar akım anahtarlama kapasitesine sahiptir. Bu, yüksek güçlü şarj cihazlarını bile güvenle kontrol edebileceği anlamına gelir.
Basit Programlama Arayüzü: Devre üzerindeki iki adet fiziksel buton (Start ve Stop) sayesinde herhangi bir harici bilgisayara veya yazılıma ihtiyaç duymadan tüm parametreler saniyeler içinde ayarlanabilir.
Durum Bildirim LED'i: Rölenin aktif olup olmadığını, yani şarj cihazına elektrik gidip gitmediğini kart üzerindeki parlak kırmızı LED gösterge sayesinde uzaktan bile anında görebilirsiniz.
Endüstriyel Sınıf Klemensler: Şebeke girişi, şarj çıkışı ve akü ölçüm bağlantıları için kullanılan vidalı klemensler, kablo montajını lehim gerektirmeden, güvenli ve sağlam bir şekilde yapmanızı sağlar.
Hafıza Özelliği: Elektrik kesintilerinde veya modül kapatıldığında ayarladığınız başlangıç ve bitiş voltaj değerleri silinmez, dahili hafızada saklanır. Sistem yeniden enerji aldığında kaldığı yerden çalışmaya devam eder.
Çift Yönlü Güvenlik Tasarımı: Kaliteli PCB (Baskılı Devre Kartı) yapısı, yüksek akım yollarının kalay ile güçlendirilmiş olması sayesinde ısınmaya karşı ekstra dirençlidir.
Kullanım Alanları
XH-M602 devresinin kullanım yelpazesi, enerji depolanan her alanı kapsayacak kadar geniştir:
Güneş Enerjisi (Solar) Sistemleri: Off-grid (şebekeden bağımsız) güneş enerjisi sistemlerinde veya bağ evlerinde, akülerin şarj durumunu kontrol etmek ve invertör ile koordineli çalışmasını sağlamak için ideal bir bileşendir. Özellikle gece saatlerinde veya güneşin yetersiz olduğu durumlarda şebekeden destek şarjı yapılacağı senaryolarda şarj cihazını otomatik devreye sokmak için kullanılır.
Otomotiv ve Taşıt Akü Bakımı: Arabalar, motosikletler, karavanlar ve teknelerdeki marş aküleri veya yaşam aküleri, uzun süre kullanılmadıklarında deşarj olurlar. Garajınızda kuracağınız bu sistemle aracınızın aküsü belirlenen seviyenin altına düştüğünde otomatik olarak şarj edilip dolu tutulabilir.
Elektrikli Bisiklet ve Scooterlar: Elektrikli kişisel taşıtların yüksek kapasiteli lityum-iyon bataryalarının standart şarj aletleri ile şarj edilmesi sırasında, pili maksimum döngü ömrüne ulaştırmak için şarjı %100 yerine %85-%90 seviyelerinde kesmek isteyen bilinçli kullanıcılar için mükemmel bir modifikasyon aracıdır.
Kesintisiz Güç Kaynakları (UPS) ve Yedekleme Sistemleri: Güvenlik kameraları, alarm sistemleri, sunucu odaları veya telekomünikasyon altyapılarında kullanılan özel yapım DC güç yedekleme sistemlerinde, batarya grubunun sürekli optimum voltajda hazır beklemesini sağlar.
Hobi ve Kendin Yap (DIY) Projeleri: Kendi akıllı şarj istasyonunu, ayarlanabilir güç kaynağını veya batarya test laboratuvarını kurmak isteyen elektronik meraklıları ve maker'lar için temel bir kontrol ünitesidir.
Endüstriyel Otomasyon Panoları: Fabrika otomasyonunda yer alan 24V DC kontrol sistemlerinin akü gruplarını şarj eden redresörlerin akıllı yönetimini sağlamak amacıyla panolara kolaylıkla entegre edilebilir.
Atölye ve Test Ortamları: Tamir servislerinde müşteri bataryalarının kontrollü bir şekilde şarj edilmesi, onarım sonrası kapasite durumlarının takip edilmesi işlemlerinde güvenlik bariyeri olarak görev alır.
Avantajlar ve Faydalar
XH-M602 modülünün enerji sisteminize entegre edilmesi, beraberinde pek çok işlevsel ve ekonomik avantaj getirir:
Akü Ömrünü Maksimuma Çıkarır: Jel, Sulu, AGM fark etmeksizin tüm kurşun asit akülerin en büyük düşmanı olan sürekli şarjda kalma (kaynatma) durumunu ortadan kaldırır. Akü üreticilerinin tavsiye ettiği optimum voltaj aralıklarında çalışmayı zorunlu kılarak sülfatlaşmayı geciktirir ve akünüzün kullanım ömrünü yıllarca uzatır. Bu durum, özellikle yüksek maliyetli yenilenebilir enerji akülerinde çok büyük bir ekonomik tasarruf anlamına gelir.
Lityum Batarya Güvenliği: Lityum temelli hücreler voltaj dalgalanmalarına ve aşırı şarja karşı oldukça hassastır. Her ne kadar hücrelerin kendi BMS (Batarya Yönetim Sistemi) devreleri olsa da, XH-M602 şarj cihazı seviyesinde ana hattı keserek ikinci ve çok güçlü bir güvenlik duvarı oluşturur. Bataryaların şişmesini veya tehlikeli durumlar oluşturmasını engeller.
Tam Otonom Çalışma Prensibi: Manuel takip zorunluluğunu bitirir. Akü şarj oldu mu, fişi çekmeli miyim, çok mu şarjda kaldı gibi endişeleri ortadan kaldırır. Sistemi bir kez kurup ayarladıktan sonra her şey otomatik olarak gerçekleşir, size zaman kazandırır ve operasyonel kolaylık sunar.
Enerji Tasarrufu: Akü dolduğunda şarj cihazının 220V şebeke bağlantısını röle üzerinden fiziksel olarak tamamen keser. Bu sayede şarj cihazınızın akü doluyken bile bekleme konumunda (stand-by) çektiği gereksiz enerji tüketiminin önüne geçilir, elektrik faturanıza olumlu yansır.
Görsel Kontrol İmkanı: Okunaklı dijital ekran, sistemin durumunu bir bakışta anlamanızı sağlar. Avometre veya multimetre ile sürekli ölçüm yapma zahmetinden sizi kurtarır. Akünün mevcut sağlık durumu hakkında anlık bir fikir verir.
Esnek Uyarlanabilirlik: Hem alt hem de üst voltaj limitlerinin kullanıcı tarafından tamamen özgürce ayarlanabilmesi, bu modülü "tek tip" olmaktan çıkarır. İsterseniz 12V akünüzü 12.0V - 14.4V aralığında, isterseniz 24V akünüzü 24.5V - 28.8V aralığında, isterseniz özel bir 48V lityum paketini bambaşka değerlerde şarj etmek için yeniden programlayabilirsiniz. Yatırımınız sistem değişikliği yapsanız bile boşa gitmez.
Kolay Arıza Tespiti: Sistemde bir sorun olduğunda (örneğin akü şarj tutmuyorsa), modül üzerindeki ekran sayesinde voltajın hızla düşüp düşmediğini gözlemleyerek akünüzün durumu hakkında hızlıca teşhis koyabilirsiniz.
Kimler İçin Uygundur
Bu akıllı şarj kontrol modülü;
Şebekeden bağımsız (off-grid) karavan veya bağ evi sistemlerini kendi kuran veya optimize eden güneş enerjisi meraklıları,
Elektronik projeler geliştiren, güç elektroniğine ilgi duyan öğrenciler ve maker'lar,
Müşterilerine güvenilir ve uzun ömürlü akü şarj/bakım çözümleri sunmak isteyen tamir atölyeleri ve oto elektrik uzmanları,
Elektrikli scooter, bisiklet veya kaykay gibi kişisel mobilite araçlarının batarya ömrünü uzatmak isteyen bilinçli son kullanıcılar,
Kesintisiz güç kaynakları ve zayıf akım sistemleri kurulumu yapan güvenlik ve otomasyon teknik personelleri,
Hobi amaçlı uzaktan kumandalı araç (RC) kullanıcıları,
Garajında araçlarını, teknelerini veya kamp ekipmanlarını sürekli şarja hazır ve güvenli durumda tutmak isteyen ev kullanıcıları için mükemmel bir çözümdür.
Kurulum ve kullanım prensiplerini kavrayabilen, temel elektriksel güvenlik kurallarına hakim herkes tarafından rahatlıkla kullanılabilir.
Kullanım Senaryoları ve Kurulum Mantığı

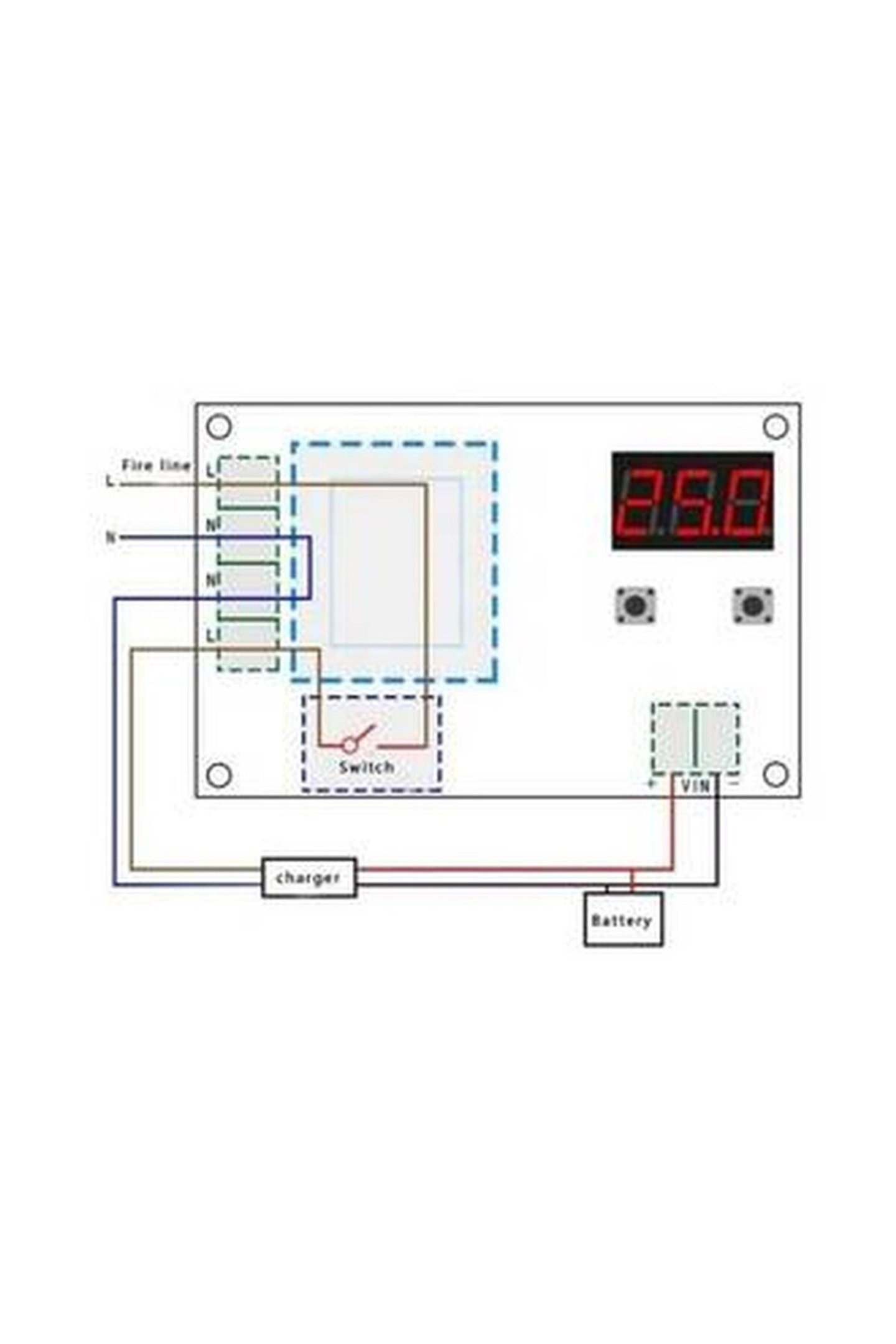

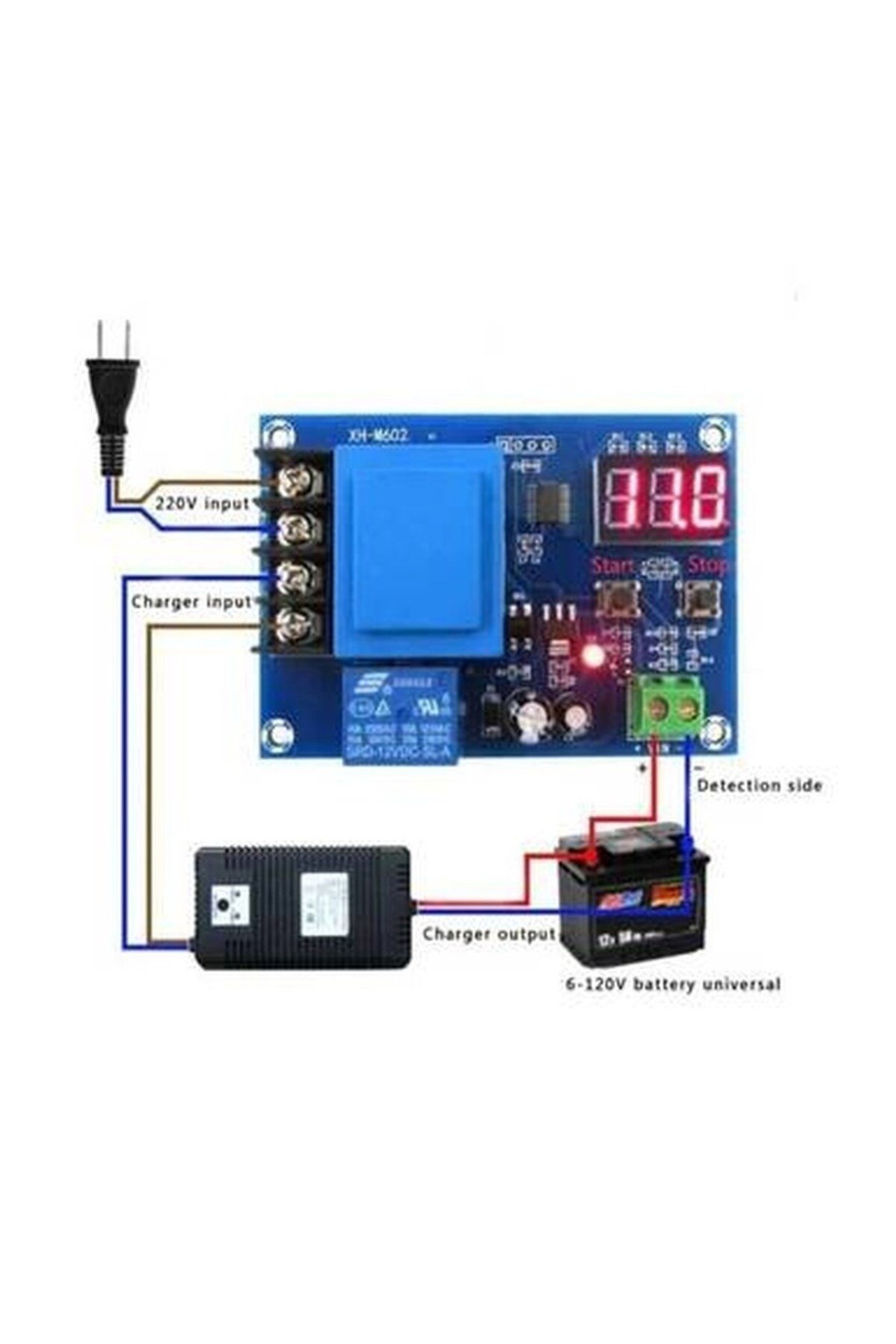

Modülün donanımsal bağlantısı oldukça stratejik ve güvenli bir şekilde tasarlanmıştır. Cihaz üzerinde temel olarak üç bağlantı grubu bulunur:
220V Şebeke Girişi (L ve N): Bu klemensler doğrudan evinizdeki veya atölyenizdeki prize / elektrik panosuna bağlanır. Modül kendi çalışması için gerekli olan gücü bu hattan sağlar.
Şarj Cihazına Çıkış (L ve N): 220V ile çalışan akü şarj cihazınızın fişini (veya kablosunu) bu çıkış klemenslerine bağlarsınız. Modül, rölesi aracılığıyla bu çıkışa elektrik verip keserek şarj işlemini yönetir.
Akü Voltaj Algılama Girişi (VIN + ve -): Bu küçük klemensler sadece ölçüm içindir. Akünüzün artı (+) ve eksi (-) kutuplarından ince birer kablo çekilerek bu klemenslere bağlanır. Modül şarj işlemini yapmaz, sadece şarj aletini açıp kapatır; bataryanın doluluk oranını anlamak için bu uçlardan voltaj değerini okur.
Şarj Süreci Senaryosu: Bir 12V kurşun asit akü şarj ediyorsunuz. Başlangıç voltajını 11.5V, durdurma voltajını 14.4V olarak ayarladınız. Akü voltajı 11.5V seviyesine indiğinde, kart üzerindeki röle tık sesiyle kapanır, kırmızı gösterge ledi yanar. Şarj aletinize 220V enerji gider ve akünüz şarj olmaya başlar. Dijital ekranda voltajın yavaş yavaş yükseldiğini görürsünüz (12.0V, 12.5V, 13.8V...). Voltaj tam 14.4V'a ulaştığı an röle açılır, elektrik kesilir ve sistem bekleme durumuna geçer. Bu döngü sürekli, güvenli ve otomatik olarak tekrarlanır.
Programlama ve Parametre Ayarları
Modülün ekranında normal şartlarda akünün anlık voltaj değeri görünür. Ayarları yapmak son derece pratiktir:
Başlangıç (Start) Voltajını Ayarlamak: Sol taraftaki butona bir kez bastığınızda ekranda mevcut ayarlanmış olan başlama voltajı görünür. Bu değere müdahale etmek için sol butona yaklaşık 3 saniye basılı tutun. Ekran yanıp sönmeye başladığında, değerleri artırmak veya azaltmak için sol ve sağ butonları kullanarak istediğiniz başlangıç voltajını ayarlayın. Birkaç saniye hiçbir butona basmadığınızda sistem ayarı hafızaya alır ve anlık voltaj ölçüm ekranına geri döner.
Durdurma (Stop) Voltajını Ayarlamak: Sağ taraftaki butona bir kez bastığınızda ekranda mevcut ayarlanmış olan durdurma voltajı görünür. Değiştirmek için sağ butona yaklaşık 3 saniye basılı tutun. Ekran yanıp sönmeye başladığında, istediğiniz voltaj seviyesine gelene kadar sağ ve sol butonlarla değeri değiştirin. Beklediğinizde ayar kaydedilecektir.
Fabrika Ayarlarına Dönüş: Modüle enerji verili durumdayken, ekranda "888" yazısını görene kadar her iki butona aynı anda basılı tutarsanız sistem fabrika ayarlarına sıfırlanır.
Kullanım Sırasında Dikkat Edilmesi Gereken Hususlar
Elektrik Güvenliği: Modül üzerinde 220V AC (şebeke elektriği) dolaşmaktadır. Bağlantılar kesinlikle enerjiyken yapılmamalıdır. Panolara veya izole edilmiş kutulara monte edilerek, açıkta çıplak kablo veya lehimli yüzey bırakılmadan kullanılması hayati önem taşır.
Kutuplara Dikkat: Algılama klemenslerine (VIN) akü bağlanırken artı ve eksi kutupların doğru yönde takıldığından emin olunmalıdır. Ters bağlantı ölçüm ünitesine veya modülün kendisine zarar verebilir.
Röle Akım Sınırı: Modül üzerindeki röle 10 Amper kapasitelidir. Bu, şarj cihazınızın 220V şebeke tarafından çektiği akımdır. Standart birçok şarj cihazı bu sınırın çok çok altındadır, dolayısıyla sorunsuzca kullanılabilir. Ancak çok devasa endüstriyel redresörler kullanılacaksa şarj aletinin giriş akımı kontrol edilmelidir.
Şarj Cihazı Seçimi: Bu modül bir şarj aleti değildir, şarj aletini açıp kapatan bir anahtardır. Sistemin verimli çalışması için, akü türünüze ve kapasitenize uygun bağımsız bir şarj aleti kullanmanız şarttır.
Paket İçeriği
1 Adet XH-M602 Dijital Akü Şarj Kontrol Röle Modülü Devre Kartı
Güvenli sevkiyat için anti-statik koruyucu ambalaj
Elektronik projelerinizde, endüstriyel sistemlerinizde veya günlük enerji depolama ihtiyaçlarınızda kullandığınız akü ve bataryaların sağlığını korumak, sisteminizin uzun ömürlü ve verimli çalışması için kritik bir öneme sahiptir. Yanlış şarj döngüleri, aşırı şarj veya derin deşarj gibi durumlar, akülerin iç yapısına onarılamaz zararlar verebilir, kapasitelerini düşürebilir ve hatta güvenlik riskleri oluşturabilir. Bu noktada devreye giren XH-M602 Dijital Akü Şarj Kontrol Röle Modülü, akıllı ve otomatik bir voltaj denetim sistemi sunarak enerji altyapınızın en değerli bileşenlerini koruma altına alır. Doğrudan 220V AC şebeke gerilimi üzerinden şarj cihazınızı kontrol etme yeteneğine sahip olan bu modül, belirlediğiniz alt ve üst voltaj limitlerine göre tam otomatik bir şarj döngüsü yönetimi sağlar. Hem profesyonel teknik elemanların hem de elektronik hobi tutkunlarının kolayca entegre edebileceği yapısı sayesinde enerji yönetimini güvenilir ve pratik bir standart haline getirir.
Ürün Nedir ve Ne İşe Yarar
XH-M602 (bazı varyasyonlarda HW-631 olarak da bilinir) dijital ekranlı, hassas voltaj okuma kapasitesine sahip akıllı bir şarj kontrol röle kartıdır. Temel işlevi, sisteme bağlı olan akünün veya batarya grubunun anlık voltaj değerini sürekli olarak ölçmek ve bu değere göre şebekeden şarj cihazına giden 220V AC gücü açıp kapatmaktır.
Modülün çalışma prensibi son derece akılcı ve etkilidir: Sistem üzerinde bir "Başlangıç Voltajı" (Start) ve bir "Durdurma Voltajı" (Stop) ayarlarsınız. Akünüz kullanıldıkça veya bekleme durumunda deşarj oldukça voltajı düşmeye başlar. Voltaj, sizin belirlediğiniz alt limit olan "Başlangıç Voltajı" değerine düştüğünde, XH-M602 üzerindeki 10 Amperlik röle otomatik olarak çeker. Bu röle, doğrudan 220V prize bağlı olan şarj cihazınızın güç yolunu açar ve akünüz şarj olmaya başlar. Şarj işlemi devam ederken dijital ekran üzerinden anlık voltaj yükselişini gerçek zamanlı olarak izleyebilirsiniz. Akü voltajı, hedeflediğiniz tam doluluk seviyesi olan "Durdurma Voltajı" değerine ulaştığında ise modül röleyi bırakır, şarj cihazına giden şebeke elektriğini keser ve şarj işlemini durdurur.
Bu sayede şarj cihazınızın sürekli prize takılı kalarak aküyü kaynatması, aşırı şarj (overcharge) durumuna sokarak plakalarına zarar vermesi engellenmiş olur. Sistem tamamen otonom bir şekilde çalıştığı için insan müdahalesine gerek kalmaz; akünüz her zaman ideal doluluk oranında ve güvenli voltaj aralıklarında tutulur. 3.7V seviyesindeki lityum tabanlı pil gruplarından 120V seviyesindeki büyük endüstriyel akü bankalarına kadar inanılmaz derecede geniş bir voltaj algılama aralığına sahip olması, bu modülü evrensel bir şarj kontrolcüsü konumuna yükseltir.
Öne Çıkan Özellikler
Geniş Voltaj Algılama Aralığı: Modül, 3.7V ile 120V arasındaki tüm batarya ve akü tiplerinin voltajını sorunsuz bir şekilde algılayıp ölçebilir. Bu, sistemin tek bir pil hücresinden devasa bir akü odasına kadar ölçeklenebilmesini sağlar.
Yüksek Çözünürlüklü Dijital Ekran: Kart üzerinde bulunan 3 haneli ve yüksek parlaklıklı kırmızı 7-segment LED ekran, akünün anlık voltajını 0.1V hassasiyetle gösterir. Karanlık panolarda veya loş ortamlarda bile rahatlıkla okunabilir.
Hassas Kontrol ve Tolerans: Hem voltaj ölçümü hem de belirlediğiniz sınır değerlerdeki tepki süresi ±0.1V hata payı ile çalışır. Bu sayede aküleriniz tam olarak istediğiniz noktada şarja başlar ve biter, mikrometrik bir hassasiyetle korunur.
Doğrudan 220V Şebeke Kontrolü: Kart üzerinde dahili bir transformatör (mavi blok) bulunur. Bu sayede harici bir DC adaptöre ihtiyaç duymadan doğrudan 220V AC şebeke hattı üzerinden kendi gücünü üretir ve yine röle üzerinden 220V şebeke hattını anahtarlar.
Güçlü Röle Kapasitesi: Üzerinde bulunan JQC-3F model endüstriyel standarttaki mekanik röle, 250V AC gerilimde 10 Amper'e kadar akım anahtarlama kapasitesine sahiptir. Bu, yüksek güçlü şarj cihazlarını bile güvenle kontrol edebileceği anlamına gelir.
Basit Programlama Arayüzü: Devre üzerindeki iki adet fiziksel buton (Start ve Stop) sayesinde herhangi bir harici bilgisayara veya yazılıma ihtiyaç duymadan tüm parametreler saniyeler içinde ayarlanabilir.
Durum Bildirim LED'i: Rölenin aktif olup olmadığını, yani şarj cihazına elektrik gidip gitmediğini kart üzerindeki parlak kırmızı LED gösterge sayesinde uzaktan bile anında görebilirsiniz.
Endüstriyel Sınıf Klemensler: Şebeke girişi, şarj çıkışı ve akü ölçüm bağlantıları için kullanılan vidalı klemensler, kablo montajını lehim gerektirmeden, güvenli ve sağlam bir şekilde yapmanızı sağlar.
Hafıza Özelliği: Elektrik kesintilerinde veya modül kapatıldığında ayarladığınız başlangıç ve bitiş voltaj değerleri silinmez, dahili hafızada saklanır. Sistem yeniden enerji aldığında kaldığı yerden çalışmaya devam eder.
Çift Yönlü Güvenlik Tasarımı: Kaliteli PCB (Baskılı Devre Kartı) yapısı, yüksek akım yollarının kalay ile güçlendirilmiş olması sayesinde ısınmaya karşı ekstra dirençlidir.
Kullanım Alanları
XH-M602 devresinin kullanım yelpazesi, enerji depolanan her alanı kapsayacak kadar geniştir:
Güneş Enerjisi (Solar) Sistemleri: Off-grid (şebekeden bağımsız) güneş enerjisi sistemlerinde veya bağ evlerinde, akülerin şarj durumunu kontrol etmek ve invertör ile koordineli çalışmasını sağlamak için ideal bir bileşendir. Özellikle gece saatlerinde veya güneşin yetersiz olduğu durumlarda şebekeden destek şarjı yapılacağı senaryolarda şarj cihazını otomatik devreye sokmak için kullanılır.
Otomotiv ve Taşıt Akü Bakımı: Arabalar, motosikletler, karavanlar ve teknelerdeki marş aküleri veya yaşam aküleri, uzun süre kullanılmadıklarında deşarj olurlar. Garajınızda kuracağınız bu sistemle aracınızın aküsü belirlenen seviyenin altına düştüğünde otomatik olarak şarj edilip dolu tutulabilir.
Elektrikli Bisiklet ve Scooterlar: Elektrikli kişisel taşıtların yüksek kapasiteli lityum-iyon bataryalarının standart şarj aletleri ile şarj edilmesi sırasında, pili maksimum döngü ömrüne ulaştırmak için şarjı %100 yerine %85-%90 seviyelerinde kesmek isteyen bilinçli kullanıcılar için mükemmel bir modifikasyon aracıdır.
Kesintisiz Güç Kaynakları (UPS) ve Yedekleme Sistemleri: Güvenlik kameraları, alarm sistemleri, sunucu odaları veya telekomünikasyon altyapılarında kullanılan özel yapım DC güç yedekleme sistemlerinde, batarya grubunun sürekli optimum voltajda hazır beklemesini sağlar.
Hobi ve Kendin Yap (DIY) Projeleri: Kendi akıllı şarj istasyonunu, ayarlanabilir güç kaynağını veya batarya test laboratuvarını kurmak isteyen elektronik meraklıları ve maker'lar için temel bir kontrol ünitesidir.
Endüstriyel Otomasyon Panoları: Fabrika otomasyonunda yer alan 24V DC kontrol sistemlerinin akü gruplarını şarj eden redresörlerin akıllı yönetimini sağlamak amacıyla panolara kolaylıkla entegre edilebilir.
Atölye ve Test Ortamları: Tamir servislerinde müşteri bataryalarının kontrollü bir şekilde şarj edilmesi, onarım sonrası kapasite durumlarının takip edilmesi işlemlerinde güvenlik bariyeri olarak görev alır.
Avantajlar ve Faydalar
XH-M602 modülünün enerji sisteminize entegre edilmesi, beraberinde pek çok işlevsel ve ekonomik avantaj getirir:
Akü Ömrünü Maksimuma Çıkarır: Jel, Sulu, AGM fark etmeksizin tüm kurşun asit akülerin en büyük düşmanı olan sürekli şarjda kalma (kaynatma) durumunu ortadan kaldırır. Akü üreticilerinin tavsiye ettiği optimum voltaj aralıklarında çalışmayı zorunlu kılarak sülfatlaşmayı geciktirir ve akünüzün kullanım ömrünü yıllarca uzatır. Bu durum, özellikle yüksek maliyetli yenilenebilir enerji akülerinde çok büyük bir ekonomik tasarruf anlamına gelir.
Lityum Batarya Güvenliği: Lityum temelli hücreler voltaj dalgalanmalarına ve aşırı şarja karşı oldukça hassastır. Her ne kadar hücrelerin kendi BMS (Batarya Yönetim Sistemi) devreleri olsa da, XH-M602 şarj cihazı seviyesinde ana hattı keserek ikinci ve çok güçlü bir güvenlik duvarı oluşturur. Bataryaların şişmesini veya tehlikeli durumlar oluşturmasını engeller.
Tam Otonom Çalışma Prensibi: Manuel takip zorunluluğunu bitirir. Akü şarj oldu mu, fişi çekmeli miyim, çok mu şarjda kaldı gibi endişeleri ortadan kaldırır. Sistemi bir kez kurup ayarladıktan sonra her şey otomatik olarak gerçekleşir, size zaman kazandırır ve operasyonel kolaylık sunar.
Enerji Tasarrufu: Akü dolduğunda şarj cihazının 220V şebeke bağlantısını röle üzerinden fiziksel olarak tamamen keser. Bu sayede şarj cihazınızın akü doluyken bile bekleme konumunda (stand-by) çektiği gereksiz enerji tüketiminin önüne geçilir, elektrik faturanıza olumlu yansır.
Görsel Kontrol İmkanı: Okunaklı dijital ekran, sistemin durumunu bir bakışta anlamanızı sağlar. Avometre veya multimetre ile sürekli ölçüm yapma zahmetinden sizi kurtarır. Akünün mevcut sağlık durumu hakkında anlık bir fikir verir.
Esnek Uyarlanabilirlik: Hem alt hem de üst voltaj limitlerinin kullanıcı tarafından tamamen özgürce ayarlanabilmesi, bu modülü "tek tip" olmaktan çıkarır. İsterseniz 12V akünüzü 12.0V - 14.4V aralığında, isterseniz 24V akünüzü 24.5V - 28.8V aralığında, isterseniz özel bir 48V lityum paketini bambaşka değerlerde şarj etmek için yeniden programlayabilirsiniz. Yatırımınız sistem değişikliği yapsanız bile boşa gitmez.
Kolay Arıza Tespiti: Sistemde bir sorun olduğunda (örneğin akü şarj tutmuyorsa), modül üzerindeki ekran sayesinde voltajın hızla düşüp düşmediğini gözlemleyerek akünüzün durumu hakkında hızlıca teşhis koyabilirsiniz.
Kimler İçin Uygundur
Bu akıllı şarj kontrol modülü;
Şebekeden bağımsız (off-grid) karavan veya bağ evi sistemlerini kendi kuran veya optimize eden güneş enerjisi meraklıları,
Elektronik projeler geliştiren, güç elektroniğine ilgi duyan öğrenciler ve maker'lar,
Müşterilerine güvenilir ve uzun ömürlü akü şarj/bakım çözümleri sunmak isteyen tamir atölyeleri ve oto elektrik uzmanları,
Elektrikli scooter, bisiklet veya kaykay gibi kişisel mobilite araçlarının batarya ömrünü uzatmak isteyen bilinçli son kullanıcılar,
Kesintisiz güç kaynakları ve zayıf akım sistemleri kurulumu yapan güvenlik ve otomasyon teknik personelleri,
Hobi amaçlı uzaktan kumandalı araç (RC) kullanıcıları,
Garajında araçlarını, teknelerini veya kamp ekipmanlarını sürekli şarja hazır ve güvenli durumda tutmak isteyen ev kullanıcıları için mükemmel bir çözümdür.
Kurulum ve kullanım prensiplerini kavrayabilen, temel elektriksel güvenlik kurallarına hakim herkes tarafından rahatlıkla kullanılabilir.
Kullanım Senaryoları ve Kurulum Mantığı
Modülün donanımsal bağlantısı oldukça stratejik ve güvenli bir şekilde tasarlanmıştır. Cihaz üzerinde temel olarak üç bağlantı grubu bulunur:
220V Şebeke Girişi (L ve N): Bu klemensler doğrudan evinizdeki veya atölyenizdeki prize / elektrik panosuna bağlanır. Modül kendi çalışması için gerekli olan gücü bu hattan sağlar.
Şarj Cihazına Çıkış (L ve N): 220V ile çalışan akü şarj cihazınızın fişini (veya kablosunu) bu çıkış klemenslerine bağlarsınız. Modül, rölesi aracılığıyla bu çıkışa elektrik verip keserek şarj işlemini yönetir.
Akü Voltaj Algılama Girişi (VIN + ve -): Bu küçük klemensler sadece ölçüm içindir. Akünüzün artı (+) ve eksi (-) kutuplarından ince birer kablo çekilerek bu klemenslere bağlanır. Modül şarj işlemini yapmaz, sadece şarj aletini açıp kapatır; bataryanın doluluk oranını anlamak için bu uçlardan voltaj değerini okur.
Şarj Süreci Senaryosu: Bir 12V kurşun asit akü şarj ediyorsunuz. Başlangıç voltajını 11.5V, durdurma voltajını 14.4V olarak ayarladınız. Akü voltajı 11.5V seviyesine indiğinde, kart üzerindeki röle tık sesiyle kapanır, kırmızı gösterge ledi yanar. Şarj aletinize 220V enerji gider ve akünüz şarj olmaya başlar. Dijital ekranda voltajın yavaş yavaş yükseldiğini görürsünüz (12.0V, 12.5V, 13.8V...). Voltaj tam 14.4V'a ulaştığı an röle açılır, elektrik kesilir ve sistem bekleme durumuna geçer. Bu döngü sürekli, güvenli ve otomatik olarak tekrarlanır.
Programlama ve Parametre Ayarları
Modülün ekranında normal şartlarda akünün anlık voltaj değeri görünür. Ayarları yapmak son derece pratiktir:
Başlangıç (Start) Voltajını Ayarlamak: Sol taraftaki butona bir kez bastığınızda ekranda mevcut ayarlanmış olan başlama voltajı görünür. Bu değere müdahale etmek için sol butona yaklaşık 3 saniye basılı tutun. Ekran yanıp sönmeye başladığında, değerleri artırmak veya azaltmak için sol ve sağ butonları kullanarak istediğiniz başlangıç voltajını ayarlayın. Birkaç saniye hiçbir butona basmadığınızda sistem ayarı hafızaya alır ve anlık voltaj ölçüm ekranına geri döner.
Durdurma (Stop) Voltajını Ayarlamak: Sağ taraftaki butona bir kez bastığınızda ekranda mevcut ayarlanmış olan durdurma voltajı görünür. Değiştirmek için sağ butona yaklaşık 3 saniye basılı tutun. Ekran yanıp sönmeye başladığında, istediğiniz voltaj seviyesine gelene kadar sağ ve sol butonlarla değeri değiştirin. Beklediğinizde ayar kaydedilecektir.
Fabrika Ayarlarına Dönüş: Modüle enerji verili durumdayken, ekranda "888" yazısını görene kadar her iki butona aynı anda basılı tutarsanız sistem fabrika ayarlarına sıfırlanır.
Kullanım Sırasında Dikkat Edilmesi Gereken Hususlar
Elektrik Güvenliği: Modül üzerinde 220V AC (şebeke elektriği) dolaşmaktadır. Bağlantılar kesinlikle enerjiyken yapılmamalıdır. Panolara veya izole edilmiş kutulara monte edilerek, açıkta çıplak kablo veya lehimli yüzey bırakılmadan kullanılması hayati önem taşır.
Kutuplara Dikkat: Algılama klemenslerine (VIN) akü bağlanırken artı ve eksi kutupların doğru yönde takıldığından emin olunmalıdır. Ters bağlantı ölçüm ünitesine veya modülün kendisine zarar verebilir.
Röle Akım Sınırı: Modül üzerindeki röle 10 Amper kapasitelidir. Bu, şarj cihazınızın 220V şebeke tarafından çektiği akımdır. Standart birçok şarj cihazı bu sınırın çok çok altındadır, dolayısıyla sorunsuzca kullanılabilir. Ancak çok devasa endüstriyel redresörler kullanılacaksa şarj aletinin giriş akımı kontrol edilmelidir.
Şarj Cihazı Seçimi: Bu modül bir şarj aleti değildir, şarj aletini açıp kapatan bir anahtardır. Sistemin verimli çalışması için, akü türünüze ve kapasitenize uygun bağımsız bir şarj aleti kullanmanız şarttır.
Paket İçeriği
1 Adet XH-M602 Dijital Akü Şarj Kontrol Röle Modülü Devre Kartı
Güvenli sevkiyat için anti-statik koruyucu ambalaj
Elektronik projelerinizde, endüstriyel sistemlerinizde veya günlük enerji depolama ihtiyaçlarınızda kullandığınız akü ve bataryaların sağlığını korumak, sisteminizin uzun ömürlü ve verimli çalışması için kritik bir öneme sahiptir. Yanlış şarj döngüleri, aşırı şarj veya derin deşarj gibi durumlar, akülerin iç yapısına onarılamaz zararlar verebilir, kapasitelerini düşürebilir ve hatta güvenlik riskleri oluşturabilir. Bu noktada devreye giren XH-M602 Dijital Akü Şarj Kontrol Röle Modülü, akıllı ve otomatik bir voltaj denetim sistemi sunarak enerji altyapınızın en değerli bileşenlerini koruma altına alır. Doğrudan 220V AC şebeke gerilimi üzerinden şarj cihazınızı kontrol etme yeteneğine sahip olan bu modül, belirlediğiniz alt ve üst voltaj limitlerine göre tam otomatik bir şarj döngüsü yönetimi sağlar. Hem profesyonel teknik elemanların hem de elektronik hobi tutkunlarının kolayca entegre edebileceği yapısı sayesinde enerji yönetimini güvenilir ve pratik bir standart haline getirir.
Ürün Nedir ve Ne İşe Yarar
XH-M602 (bazı varyasyonlarda HW-631 olarak da bilinir) dijital ekranlı, hassas voltaj okuma kapasitesine sahip akıllı bir şarj kontrol röle kartıdır. Temel işlevi, sisteme bağlı olan akünün veya batarya grubunun anlık voltaj değerini sürekli olarak ölçmek ve bu değere göre şebekeden şarj cihazına giden 220V AC gücü açıp kapatmaktır.
Modülün çalışma prensibi son derece akılcı ve etkilidir: Sistem üzerinde bir "Başlangıç Voltajı" (Start) ve bir "Durdurma Voltajı" (Stop) ayarlarsınız. Akünüz kullanıldıkça veya bekleme durumunda deşarj oldukça voltajı düşmeye başlar. Voltaj, sizin belirlediğiniz alt limit olan "Başlangıç Voltajı" değerine düştüğünde, XH-M602 üzerindeki 10 Amperlik röle otomatik olarak çeker. Bu röle, doğrudan 220V prize bağlı olan şarj cihazınızın güç yolunu açar ve akünüz şarj olmaya başlar. Şarj işlemi devam ederken dijital ekran üzerinden anlık voltaj yükselişini gerçek zamanlı olarak izleyebilirsiniz. Akü voltajı, hedeflediğiniz tam doluluk seviyesi olan "Durdurma Voltajı" değerine ulaştığında ise modül röleyi bırakır, şarj cihazına giden şebeke elektriğini keser ve şarj işlemini durdurur.
Bu sayede şarj cihazınızın sürekli prize takılı kalarak aküyü kaynatması, aşırı şarj (overcharge) durumuna sokarak plakalarına zarar vermesi engellenmiş olur. Sistem tamamen otonom bir şekilde çalıştığı için insan müdahalesine gerek kalmaz; akünüz her zaman ideal doluluk oranında ve güvenli voltaj aralıklarında tutulur. 3.7V seviyesindeki lityum tabanlı pil gruplarından 120V seviyesindeki büyük endüstriyel akü bankalarına kadar inanılmaz derecede geniş bir voltaj algılama aralığına sahip olması, bu modülü evrensel bir şarj kontrolcüsü konumuna yükseltir.
Öne Çıkan Özellikler
Geniş Voltaj Algılama Aralığı: Modül, 3.7V ile 120V arasındaki tüm batarya ve akü tiplerinin voltajını sorunsuz bir şekilde algılayıp ölçebilir. Bu, sistemin tek bir pil hücresinden devasa bir akü odasına kadar ölçeklenebilmesini sağlar.
Yüksek Çözünürlüklü Dijital Ekran: Kart üzerinde bulunan 3 haneli ve yüksek parlaklıklı kırmızı 7-segment LED ekran, akünün anlık voltajını 0.1V hassasiyetle gösterir. Karanlık panolarda veya loş ortamlarda bile rahatlıkla okunabilir.
Hassas Kontrol ve Tolerans: Hem voltaj ölçümü hem de belirlediğiniz sınır değerlerdeki tepki süresi ±0.1V hata payı ile çalışır. Bu sayede aküleriniz tam olarak istediğiniz noktada şarja başlar ve biter, mikrometrik bir hassasiyetle korunur.
Doğrudan 220V Şebeke Kontrolü: Kart üzerinde dahili bir transformatör (mavi blok) bulunur. Bu sayede harici bir DC adaptöre ihtiyaç duymadan doğrudan 220V AC şebeke hattı üzerinden kendi gücünü üretir ve yine röle üzerinden 220V şebeke hattını anahtarlar.
Güçlü Röle Kapasitesi: Üzerinde bulunan JQC-3F model endüstriyel standarttaki mekanik röle, 250V AC gerilimde 10 Amper'e kadar akım anahtarlama kapasitesine sahiptir. Bu, yüksek güçlü şarj cihazlarını bile güvenle kontrol edebileceği anlamına gelir.
Basit Programlama Arayüzü: Devre üzerindeki iki adet fiziksel buton (Start ve Stop) sayesinde herhangi bir harici bilgisayara veya yazılıma ihtiyaç duymadan tüm parametreler saniyeler içinde ayarlanabilir.
Durum Bildirim LED'i: Rölenin aktif olup olmadığını, yani şarj cihazına elektrik gidip gitmediğini kart üzerindeki parlak kırmızı LED gösterge sayesinde uzaktan bile anında görebilirsiniz.
Endüstriyel Sınıf Klemensler: Şebeke girişi, şarj çıkışı ve akü ölçüm bağlantıları için kullanılan vidalı klemensler, kablo montajını lehim gerektirmeden, güvenli ve sağlam bir şekilde yapmanızı sağlar.
Hafıza Özelliği: Elektrik kesintilerinde veya modül kapatıldığında ayarladığınız başlangıç ve bitiş voltaj değerleri silinmez, dahili hafızada saklanır. Sistem yeniden enerji aldığında kaldığı yerden çalışmaya devam eder.
Çift Yönlü Güvenlik Tasarımı: Kaliteli PCB (Baskılı Devre Kartı) yapısı, yüksek akım yollarının kalay ile güçlendirilmiş olması sayesinde ısınmaya karşı ekstra dirençlidir.
Kullanım Alanları
XH-M602 devresinin kullanım yelpazesi, enerji depolanan her alanı kapsayacak kadar geniştir:
Güneş Enerjisi (Solar) Sistemleri: Off-grid (şebekeden bağımsız) güneş enerjisi sistemlerinde veya bağ evlerinde, akülerin şarj durumunu kontrol etmek ve invertör ile koordineli çalışmasını sağlamak için ideal bir bileşendir. Özellikle gece saatlerinde veya güneşin yetersiz olduğu durumlarda şebekeden destek şarjı yapılacağı senaryolarda şarj cihazını otomatik devreye sokmak için kullanılır.
Otomotiv ve Taşıt Akü Bakımı: Arabalar, motosikletler, karavanlar ve teknelerdeki marş aküleri veya yaşam aküleri, uzun süre kullanılmadıklarında deşarj olurlar. Garajınızda kuracağınız bu sistemle aracınızın aküsü belirlenen seviyenin altına düştüğünde otomatik olarak şarj edilip dolu tutulabilir.
Elektrikli Bisiklet ve Scooterlar: Elektrikli kişisel taşıtların yüksek kapasiteli lityum-iyon bataryalarının standart şarj aletleri ile şarj edilmesi sırasında, pili maksimum döngü ömrüne ulaştırmak için şarjı %100 yerine %85-%90 seviyelerinde kesmek isteyen bilinçli kullanıcılar için mükemmel bir modifikasyon aracıdır.
Kesintisiz Güç Kaynakları (UPS) ve Yedekleme Sistemleri: Güvenlik kameraları, alarm sistemleri, sunucu odaları veya telekomünikasyon altyapılarında kullanılan özel yapım DC güç yedekleme sistemlerinde, batarya grubunun sürekli optimum voltajda hazır beklemesini sağlar.
Hobi ve Kendin Yap (DIY) Projeleri: Kendi akıllı şarj istasyonunu, ayarlanabilir güç kaynağını veya batarya test laboratuvarını kurmak isteyen elektronik meraklıları ve maker'lar için temel bir kontrol ünitesidir.
Endüstriyel Otomasyon Panoları: Fabrika otomasyonunda yer alan 24V DC kontrol sistemlerinin akü gruplarını şarj eden redresörlerin akıllı yönetimini sağlamak amacıyla panolara kolaylıkla entegre edilebilir.
Atölye ve Test Ortamları: Tamir servislerinde müşteri bataryalarının kontrollü bir şekilde şarj edilmesi, onarım sonrası kapasite durumlarının takip edilmesi işlemlerinde güvenlik bariyeri olarak görev alır.
Avantajlar ve Faydalar
XH-M602 modülünün enerji sisteminize entegre edilmesi, beraberinde pek çok işlevsel ve ekonomik avantaj getirir:
Akü Ömrünü Maksimuma Çıkarır: Jel, Sulu, AGM fark etmeksizin tüm kurşun asit akülerin en büyük düşmanı olan sürekli şarjda kalma (kaynatma) durumunu ortadan kaldırır. Akü üreticilerinin tavsiye ettiği optimum voltaj aralıklarında çalışmayı zorunlu kılarak sülfatlaşmayı geciktirir ve akünüzün kullanım ömrünü yıllarca uzatır. Bu durum, özellikle yüksek maliyetli yenilenebilir enerji akülerinde çok büyük bir ekonomik tasarruf anlamına gelir.
Lityum Batarya Güvenliği: Lityum temelli hücreler voltaj dalgalanmalarına ve aşırı şarja karşı oldukça hassastır. Her ne kadar hücrelerin kendi BMS (Batarya Yönetim Sistemi) devreleri olsa da, XH-M602 şarj cihazı seviyesinde ana hattı keserek ikinci ve çok güçlü bir güvenlik duvarı oluşturur. Bataryaların şişmesini veya tehlikeli durumlar oluşturmasını engeller.
Tam Otonom Çalışma Prensibi: Manuel takip zorunluluğunu bitirir. Akü şarj oldu mu, fişi çekmeli miyim, çok mu şarjda kaldı gibi endişeleri ortadan kaldırır. Sistemi bir kez kurup ayarladıktan sonra her şey otomatik olarak gerçekleşir, size zaman kazandırır ve operasyonel kolaylık sunar.
Enerji Tasarrufu: Akü dolduğunda şarj cihazının 220V şebeke bağlantısını röle üzerinden fiziksel olarak tamamen keser. Bu sayede şarj cihazınızın akü doluyken bile bekleme konumunda (stand-by) çektiği gereksiz enerji tüketiminin önüne geçilir, elektrik faturanıza olumlu yansır.
Görsel Kontrol İmkanı: Okunaklı dijital ekran, sistemin durumunu bir bakışta anlamanızı sağlar. Avometre veya multimetre ile sürekli ölçüm yapma zahmetinden sizi kurtarır. Akünün mevcut sağlık durumu hakkında anlık bir fikir verir.
Esnek Uyarlanabilirlik: Hem alt hem de üst voltaj limitlerinin kullanıcı tarafından tamamen özgürce ayarlanabilmesi, bu modülü "tek tip" olmaktan çıkarır. İsterseniz 12V akünüzü 12.0V - 14.4V aralığında, isterseniz 24V akünüzü 24.5V - 28.8V aralığında, isterseniz özel bir 48V lityum paketini bambaşka değerlerde şarj etmek için yeniden programlayabilirsiniz. Yatırımınız sistem değişikliği yapsanız bile boşa gitmez.
Kolay Arıza Tespiti: Sistemde bir sorun olduğunda (örneğin akü şarj tutmuyorsa), modül üzerindeki ekran sayesinde voltajın hızla düşüp düşmediğini gözlemleyerek akünüzün durumu hakkında hızlıca teşhis koyabilirsiniz.
Kimler İçin Uygundur
Bu akıllı şarj kontrol modülü;
Şebekeden bağımsız (off-grid) karavan veya bağ evi sistemlerini kendi kuran veya optimize eden güneş enerjisi meraklıları,
Elektronik projeler geliştiren, güç elektroniğine ilgi duyan öğrenciler ve maker'lar,
Müşterilerine güvenilir ve uzun ömürlü akü şarj/bakım çözümleri sunmak isteyen tamir atölyeleri ve oto elektrik uzmanları,
Elektrikli scooter, bisiklet veya kaykay gibi kişisel mobilite araçlarının batarya ömrünü uzatmak isteyen bilinçli son kullanıcılar,
Kesintisiz güç kaynakları ve zayıf akım sistemleri kurulumu yapan güvenlik ve otomasyon teknik personelleri,
Hobi amaçlı uzaktan kumandalı araç (RC) kullanıcıları,
Garajında araçlarını, teknelerini veya kamp ekipmanlarını sürekli şarja hazır ve güvenli durumda tutmak isteyen ev kullanıcıları için mükemmel bir çözümdür.
Kurulum ve kullanım prensiplerini kavrayabilen, temel elektriksel güvenlik kurallarına hakim herkes tarafından rahatlıkla kullanılabilir.
Kullanım Senaryoları ve Kurulum Mantığı
Modülün donanımsal bağlantısı oldukça stratejik ve güvenli bir şekilde tasarlanmıştır. Cihaz üzerinde temel olarak üç bağlantı grubu bulunur:
220V Şebeke Girişi (L ve N): Bu klemensler doğrudan evinizdeki veya atölyenizdeki prize / elektrik panosuna bağlanır. Modül kendi çalışması için gerekli olan gücü bu hattan sağlar.
Şarj Cihazına Çıkış (L ve N): 220V ile çalışan akü şarj cihazınızın fişini (veya kablosunu) bu çıkış klemenslerine bağlarsınız. Modül, rölesi aracılığıyla bu çıkışa elektrik verip keserek şarj işlemini yönetir.
Akü Voltaj Algılama Girişi (VIN + ve -): Bu küçük klemensler sadece ölçüm içindir. Akünüzün artı (+) ve eksi (-) kutuplarından ince birer kablo çekilerek bu klemenslere bağlanır. Modül şarj işlemini yapmaz, sadece şarj aletini açıp kapatır; bataryanın doluluk oranını anlamak için bu uçlardan voltaj değerini okur.
Şarj Süreci Senaryosu: Bir 12V kurşun asit akü şarj ediyorsunuz. Başlangıç voltajını 11.5V, durdurma voltajını 14.4V olarak ayarladınız. Akü voltajı 11.5V seviyesine indiğinde, kart üzerindeki röle tık sesiyle kapanır, kırmızı gösterge ledi yanar. Şarj aletinize 220V enerji gider ve akünüz şarj olmaya başlar. Dijital ekranda voltajın yavaş yavaş yükseldiğini görürsünüz (12.0V, 12.5V, 13.8V...). Voltaj tam 14.4V'a ulaştığı an röle açılır, elektrik kesilir ve sistem bekleme durumuna geçer. Bu döngü sürekli, güvenli ve otomatik olarak tekrarlanır.
Programlama ve Parametre Ayarları
Modülün ekranında normal şartlarda akünün anlık voltaj değeri görünür. Ayarları yapmak son derece pratiktir:
Başlangıç (Start) Voltajını Ayarlamak: Sol taraftaki butona bir kez bastığınızda ekranda mevcut ayarlanmış olan başlama voltajı görünür. Bu değere müdahale etmek için sol butona yaklaşık 3 saniye basılı tutun. Ekran yanıp sönmeye başladığında, değerleri artırmak veya azaltmak için sol ve sağ butonları kullanarak istediğiniz başlangıç voltajını ayarlayın. Birkaç saniye hiçbir butona basmadığınızda sistem ayarı hafızaya alır ve anlık voltaj ölçüm ekranına geri döner.
Durdurma (Stop) Voltajını Ayarlamak: Sağ taraftaki butona bir kez bastığınızda ekranda mevcut ayarlanmış olan durdurma voltajı görünür. Değiştirmek için sağ butona yaklaşık 3 saniye basılı tutun. Ekran yanıp sönmeye başladığında, istediğiniz voltaj seviyesine gelene kadar sağ ve sol butonlarla değeri değiştirin. Beklediğinizde ayar kaydedilecektir.
Fabrika Ayarlarına Dönüş: Modüle enerji verili durumdayken, ekranda "888" yazısını görene kadar her iki butona aynı anda basılı tutarsanız sistem fabrika ayarlarına sıfırlanır.
Kullanım Sırasında Dikkat Edilmesi Gereken Hususlar
Elektrik Güvenliği: Modül üzerinde 220V AC (şebeke elektriği) dolaşmaktadır. Bağlantılar kesinlikle enerjiyken yapılmamalıdır. Panolara veya izole edilmiş kutulara monte edilerek, açıkta çıplak kablo veya lehimli yüzey bırakılmadan kullanılması hayati önem taşır.
Kutuplara Dikkat: Algılama klemenslerine (VIN) akü bağlanırken artı ve eksi kutupların doğru yönde takıldığından emin olunmalıdır. Ters bağlantı ölçüm ünitesine veya modülün kendisine zarar verebilir.
Röle Akım Sınırı: Modül üzerindeki röle 10 Amper kapasitelidir. Bu, şarj cihazınızın 220V şebeke tarafından çektiği akımdır. Standart birçok şarj cihazı bu sınırın çok çok altındadır, dolayısıyla sorunsuzca kullanılabilir. Ancak çok devasa endüstriyel redresörler kullanılacaksa şarj aletinin giriş akımı kontrol edilmelidir.
Şarj Cihazı Seçimi: Bu modül bir şarj aleti değildir, şarj aletini açıp kapatan bir anahtardır. Sistemin verimli çalışması için, akü türünüze ve kapasitenize uygun bağımsız bir şarj aleti kullanmanız şarttır.
Paket İçeriği
1 Adet XH-M602 Dijital Akü Şarj Kontrol Röle Modülü Devre Kartı
Güvenli sevkiyat için anti-statik koruyucu ambalaj
<div id="rich-content-wrapper">
<h1><strong><span>XH-M602 Dijital Akü Şarj Kontrol Röle Modülü 220V 10A Akıllı Şarj Kesici Devre</span></strong></h1>
<h2><strong>Akülerinizi güvenle şarj edin, aşırı şarjı önleyerek pil ömrünü maksimum seviyeye çıkarın.</strong></h2>
<h2>Ürün Açıklaması</h2>
<p>Elektronik projelerinizde, endüstriyel sistemlerinizde veya günlük enerji depolama ihtiyaçlarınızda kullandığınız akü ve bataryaların sağlığını korumak, sisteminizin uzun ömürlü ve verimli çalışması için kritik bir öneme sahiptir. Yanlış şarj döngüleri, aşırı şarj veya derin deşarj gibi durumlar, akülerin iç yapısına onarılamaz zararlar verebilir, kapasitelerini düşürebilir ve hatta güvenlik riskleri oluşturabilir. Bu noktada devreye giren XH-M602 Dijital Akü Şarj Kontrol Röle Modülü, akıllı ve otomatik bir voltaj denetim sistemi sunarak enerji altyapınızın en değerli bileşenlerini koruma altına alır. Doğrudan 220V AC şebeke gerilimi üzerinden şarj cihazınızı kontrol etme yeteneğine sahip olan bu modül, belirlediğiniz alt ve üst voltaj limitlerine göre tam otomatik bir şarj döngüsü yönetimi sağlar. Hem profesyonel teknik elemanların hem de elektronik hobi tutkunlarının kolayca entegre edebileceği yapısı sayesinde enerji yönetimini güvenilir ve pratik bir standart haline getirir.</p>
<p>Ürün Nedir ve Ne İşe Yarar</p>
<p>XH-M602 (bazı varyasyonlarda HW-631 olarak da bilinir) dijital ekranlı, hassas voltaj okuma kapasitesine sahip akıllı bir şarj kontrol röle kartıdır. Temel işlevi, sisteme bağlı olan akünün veya batarya grubunun anlık voltaj değerini sürekli olarak ölçmek ve bu değere göre şebekeden şarj cihazına giden 220V AC gücü açıp kapatmaktır.</p>
<p>Modülün çalışma prensibi son derece akılcı ve etkilidir: Sistem üzerinde bir "Başlangıç Voltajı" (Start) ve bir "Durdurma Voltajı" (Stop) ayarlarsınız. Akünüz kullanıldıkça veya bekleme durumunda deşarj oldukça voltajı düşmeye başlar. Voltaj, sizin belirlediğiniz alt limit olan "Başlangıç Voltajı" değerine düştüğünde, XH-M602 üzerindeki 10 Amperlik röle otomatik olarak çeker. Bu röle, doğrudan 220V prize bağlı olan şarj cihazınızın güç yolunu açar ve akünüz şarj olmaya başlar. Şarj işlemi devam ederken dijital ekran üzerinden anlık voltaj yükselişini gerçek zamanlı olarak izleyebilirsiniz. Akü voltajı, hedeflediğiniz tam doluluk seviyesi olan "Durdurma Voltajı" değerine ulaştığında ise modül röleyi bırakır, şarj cihazına giden şebeke elektriğini keser ve şarj işlemini durdurur.</p>
<p>Bu sayede şarj cihazınızın sürekli prize takılı kalarak aküyü kaynatması, aşırı şarj (overcharge) durumuna sokarak plakalarına zarar vermesi engellenmiş olur. Sistem tamamen otonom bir şekilde çalıştığı için insan müdahalesine gerek kalmaz; akünüz her zaman ideal doluluk oranında ve güvenli voltaj aralıklarında tutulur. 3.7V seviyesindeki lityum tabanlı pil gruplarından 120V seviyesindeki büyük endüstriyel akü bankalarına kadar inanılmaz derecede geniş bir voltaj algılama aralığına sahip olması, bu modülü evrensel bir şarj kontrolcüsü konumuna yükseltir.</p>
<p>Öne Çıkan Özellikler</p>
<ul>
<li> <p>Geniş Voltaj Algılama Aralığı: Modül, 3.7V ile 120V arasındaki tüm batarya ve akü tiplerinin voltajını sorunsuz bir şekilde algılayıp ölçebilir. Bu, sistemin tek bir pil hücresinden devasa bir akü odasına kadar ölçeklenebilmesini sağlar.</p> </li>
<li> <p>Yüksek Çözünürlüklü Dijital Ekran: Kart üzerinde bulunan 3 haneli ve yüksek parlaklıklı kırmızı 7-segment LED ekran, akünün anlık voltajını 0.1V hassasiyetle gösterir. Karanlık panolarda veya loş ortamlarda bile rahatlıkla okunabilir.</p> </li>
<li> <p>Hassas Kontrol ve Tolerans: Hem voltaj ölçümü hem de belirlediğiniz sınır değerlerdeki tepki süresi ±0.1V hata payı ile çalışır. Bu sayede aküleriniz tam olarak istediğiniz noktada şarja başlar ve biter, mikrometrik bir hassasiyetle korunur.</p> </li>

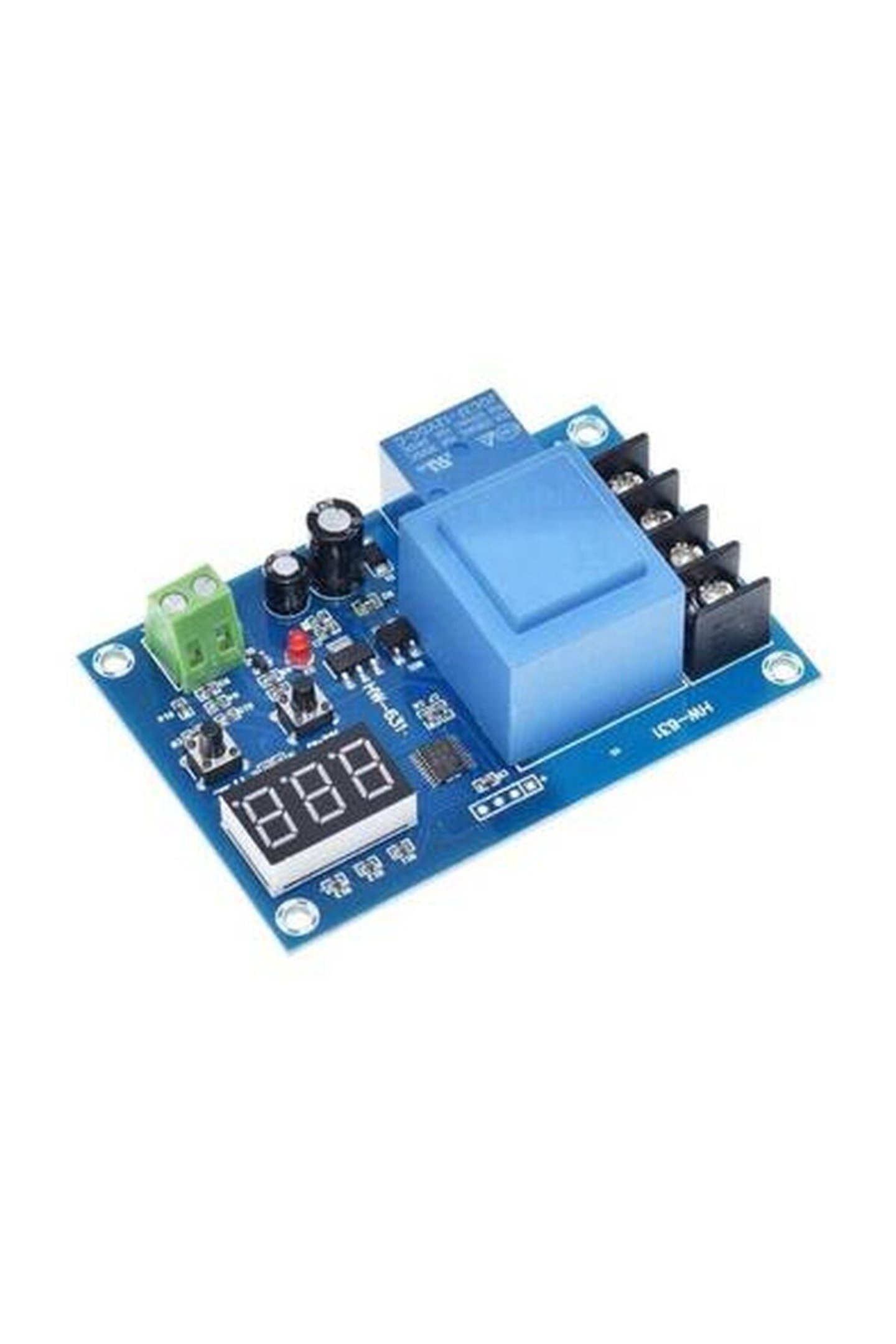

<li> <p>Doğrudan 220V Şebeke Kontrolü: Kart üzerinde dahili bir transformatör (mavi blok) bulunur. Bu sayede harici bir DC adaptöre ihtiyaç duymadan doğrudan 220V AC şebeke hattı üzerinden kendi gücünü üretir ve yine röle üzerinden 220V şebeke hattını anahtarlar.</p> </li>
<li> <p>Güçlü Röle Kapasitesi: Üzerinde bulunan JQC-3F model endüstriyel standarttaki mekanik röle, 250V AC gerilimde 10 Amper'e kadar akım anahtarlama kapasitesine sahiptir. Bu, yüksek güçlü şarj cihazlarını bile güvenle kontrol edebileceği anlamına gelir.</p> </li>
<li> <p>Basit Programlama Arayüzü: Devre üzerindeki iki adet fiziksel buton (Start ve Stop) sayesinde herhangi bir harici bilgisayara veya yazılıma ihtiyaç duymadan tüm parametreler saniyeler içinde ayarlanabilir.</p> </li>
<li> <p>Durum Bildirim LED'i: Rölenin aktif olup olmadığını, yani şarj cihazına elektrik gidip gitmediğini kart üzerindeki parlak kırmızı LED gösterge sayesinde uzaktan bile anında görebilirsiniz.</p> </li>
<li> <p>Endüstriyel Sınıf Klemensler: Şebeke girişi, şarj çıkışı ve akü ölçüm bağlantıları için kullanılan vidalı klemensler, kablo montajını lehim gerektirmeden, güvenli ve sağlam bir şekilde yapmanızı sağlar.</p> </li>
<li> <p>Hafıza Özelliği: Elektrik kesintilerinde veya modül kapatıldığında ayarladığınız başlangıç ve bitiş voltaj değerleri silinmez, dahili hafızada saklanır. Sistem yeniden enerji aldığında kaldığı yerden çalışmaya devam eder.</p> </li>
<li> <p>Çift Yönlü Güvenlik Tasarımı: Kaliteli PCB (Baskılı Devre Kartı) yapısı, yüksek akım yollarının kalay ile güçlendirilmiş olması sayesinde ısınmaya karşı ekstra dirençlidir.</p> </li>
</ul>
<p>Kullanım Alanları</p>
<p>XH-M602 devresinin kullanım yelpazesi, enerji depolanan her alanı kapsayacak kadar geniştir:</p>
<p>Güneş Enerjisi (Solar) Sistemleri: Off-grid (şebekeden bağımsız) güneş enerjisi sistemlerinde veya bağ evlerinde, akülerin şarj durumunu kontrol etmek ve invertör ile koordineli çalışmasını sağlamak için ideal bir bileşendir. Özellikle gece saatlerinde veya güneşin yetersiz olduğu durumlarda şebekeden destek şarjı yapılacağı senaryolarda şarj cihazını otomatik devreye sokmak için kullanılır.</p>
<p>Otomotiv ve Taşıt Akü Bakımı: Arabalar, motosikletler, karavanlar ve teknelerdeki marş aküleri veya yaşam aküleri, uzun süre kullanılmadıklarında deşarj olurlar. Garajınızda kuracağınız bu sistemle aracınızın aküsü belirlenen seviyenin altına düştüğünde otomatik olarak şarj edilip dolu tutulabilir.</p>
<p>Elektrikli Bisiklet ve Scooterlar: Elektrikli kişisel taşıtların yüksek kapasiteli lityum-iyon bataryalarının standart şarj aletleri ile şarj edilmesi sırasında, pili maksimum döngü ömrüne ulaştırmak için şarjı %100 yerine %85-%90 seviyelerinde kesmek isteyen bilinçli kullanıcılar için mükemmel bir modifikasyon aracıdır.</p>
<p>Kesintisiz Güç Kaynakları (UPS) ve Yedekleme Sistemleri: Güvenlik kameraları, alarm sistemleri, sunucu odaları veya telekomünikasyon altyapılarında kullanılan özel yapım DC güç yedekleme sistemlerinde, batarya grubunun sürekli optimum voltajda hazır beklemesini sağlar.</p>
<p>Hobi ve Kendin Yap (DIY) Projeleri: Kendi akıllı şarj istasyonunu, ayarlanabilir güç kaynağını veya batarya test laboratuvarını kurmak isteyen elektronik meraklıları ve maker'lar için temel bir kontrol ünitesidir.</p>
<p>Endüstriyel Otomasyon Panoları: Fabrika otomasyonunda yer alan 24V DC kontrol sistemlerinin akü gruplarını şarj eden redresörlerin akıllı yönetimini sağlamak amacıyla panolara kolaylıkla entegre edilebilir.</p>
<p>Atölye ve Test Ortamları: Tamir servislerinde müşteri bataryalarının kontrollü bir şekilde şarj edilmesi, onarım sonrası kapasite durumlarının takip edilmesi işlemlerinde güvenlik bariyeri olarak görev alır.</p>
<p>Avantajlar ve Faydalar</p>
<p>XH-M602 modülünün enerji sisteminize entegre edilmesi, beraberinde pek çok işlevsel ve ekonomik avantaj getirir:</p>
<p>Akü Ömrünü Maksimuma Çıkarır: Jel, Sulu, AGM fark etmeksizin tüm kurşun asit akülerin en büyük düşmanı olan sürekli şarjda kalma (kaynatma) durumunu ortadan kaldırır. Akü üreticilerinin tavsiye ettiği optimum voltaj aralıklarında çalışmayı zorunlu kılarak sülfatlaşmayı geciktirir ve akünüzün kullanım ömrünü yıllarca uzatır. Bu durum, özellikle yüksek maliyetli yenilenebilir enerji akülerinde çok büyük bir ekonomik tasarruf anlamına gelir.</p>
<p>Lityum Batarya Güvenliği: Lityum temelli hücreler voltaj dalgalanmalarına ve aşırı şarja karşı oldukça hassastır. Her ne kadar hücrelerin kendi BMS (Batarya Yönetim Sistemi) devreleri olsa da, XH-M602 şarj cihazı seviyesinde ana hattı keserek ikinci ve çok güçlü bir güvenlik duvarı oluşturur. Bataryaların şişmesini veya tehlikeli durumlar oluşturmasını engeller.</p>
<p>Tam Otonom Çalışma Prensibi: Manuel takip zorunluluğunu bitirir. Akü şarj oldu mu, fişi çekmeli miyim, çok mu şarjda kaldı gibi endişeleri ortadan kaldırır. Sistemi bir kez kurup ayarladıktan sonra her şey otomatik olarak gerçekleşir, size zaman kazandırır ve operasyonel kolaylık sunar.</p>
<p>Enerji Tasarrufu: Akü dolduğunda şarj cihazının 220V şebeke bağlantısını röle üzerinden fiziksel olarak tamamen keser. Bu sayede şarj cihazınızın akü doluyken bile bekleme konumunda (stand-by) çektiği gereksiz enerji tüketiminin önüne geçilir, elektrik faturanıza olumlu yansır.</p>
<p>Görsel Kontrol İmkanı: Okunaklı dijital ekran, sistemin durumunu bir bakışta anlamanızı sağlar. Avometre veya multimetre ile sürekli ölçüm yapma zahmetinden sizi kurtarır. Akünün mevcut sağlık durumu hakkında anlık bir fikir verir.</p>
<p>Esnek Uyarlanabilirlik: Hem alt hem de üst voltaj limitlerinin kullanıcı tarafından tamamen özgürce ayarlanabilmesi, bu modülü "tek tip" olmaktan çıkarır. İsterseniz 12V akünüzü 12.0V - 14.4V aralığında, isterseniz 24V akünüzü 24.5V - 28.8V aralığında, isterseniz özel bir 48V lityum paketini bambaşka değerlerde şarj etmek için yeniden programlayabilirsiniz. Yatırımınız sistem değişikliği yapsanız bile boşa gitmez.</p>
<p>Kolay Arıza Tespiti: Sistemde bir sorun olduğunda (örneğin akü şarj tutmuyorsa), modül üzerindeki ekran sayesinde voltajın hızla düşüp düşmediğini gözlemleyerek akünüzün durumu hakkında hızlıca teşhis koyabilirsiniz.</p>
<p>Kimler İçin Uygundur</p>
<p>Bu akıllı şarj kontrol modülü;</p>
<ul>
<li> <p>Şebekeden bağımsız (off-grid) karavan veya bağ evi sistemlerini kendi kuran veya optimize eden güneş enerjisi meraklıları,</p> </li>
<li> <p>Elektronik projeler geliştiren, güç elektroniğine ilgi duyan öğrenciler ve maker'lar,</p> </li>
<li> <p>Müşterilerine güvenilir ve uzun ömürlü akü şarj/bakım çözümleri sunmak isteyen tamir atölyeleri ve oto elektrik uzmanları,</p> </li>
<li> <p>Elektrikli scooter, bisiklet veya kaykay gibi kişisel mobilite araçlarının batarya ömrünü uzatmak isteyen bilinçli son kullanıcılar,</p> </li>
<li> <p>Kesintisiz güç kaynakları ve zayıf akım sistemleri kurulumu yapan güvenlik ve otomasyon teknik personelleri,</p> </li>
<li> <p>Hobi amaçlı uzaktan kumandalı araç (RC) kullanıcıları,</p> </li>
<li> <p>Garajında araçlarını, teknelerini veya kamp ekipmanlarını sürekli şarja hazır ve güvenli durumda tutmak isteyen ev kullanıcıları için mükemmel bir çözümdür.</p> </li>
</ul>
<p>Kurulum ve kullanım prensiplerini kavrayabilen, temel elektriksel güvenlik kurallarına hakim herkes tarafından rahatlıkla kullanılabilir.</p>
<p>Kullanım Senaryoları ve Kurulum Mantığı</p>
<p>Modülün donanımsal bağlantısı oldukça stratejik ve güvenli bir şekilde tasarlanmıştır. Cihaz üzerinde temel olarak üç bağlantı grubu bulunur:</p>
<ol>
<li> <p>220V Şebeke Girişi (L ve N): Bu klemensler doğrudan evinizdeki veya atölyenizdeki prize / elektrik panosuna bağlanır. Modül kendi çalışması için gerekli olan gücü bu hattan sağlar.</p> </li>
<li> <p>Şarj Cihazına Çıkış (L ve N): 220V ile çalışan akü şarj cihazınızın fişini (veya kablosunu) bu çıkış klemenslerine bağlarsınız. Modül, rölesi aracılığıyla bu çıkışa elektrik verip keserek şarj işlemini yönetir.</p> </li>

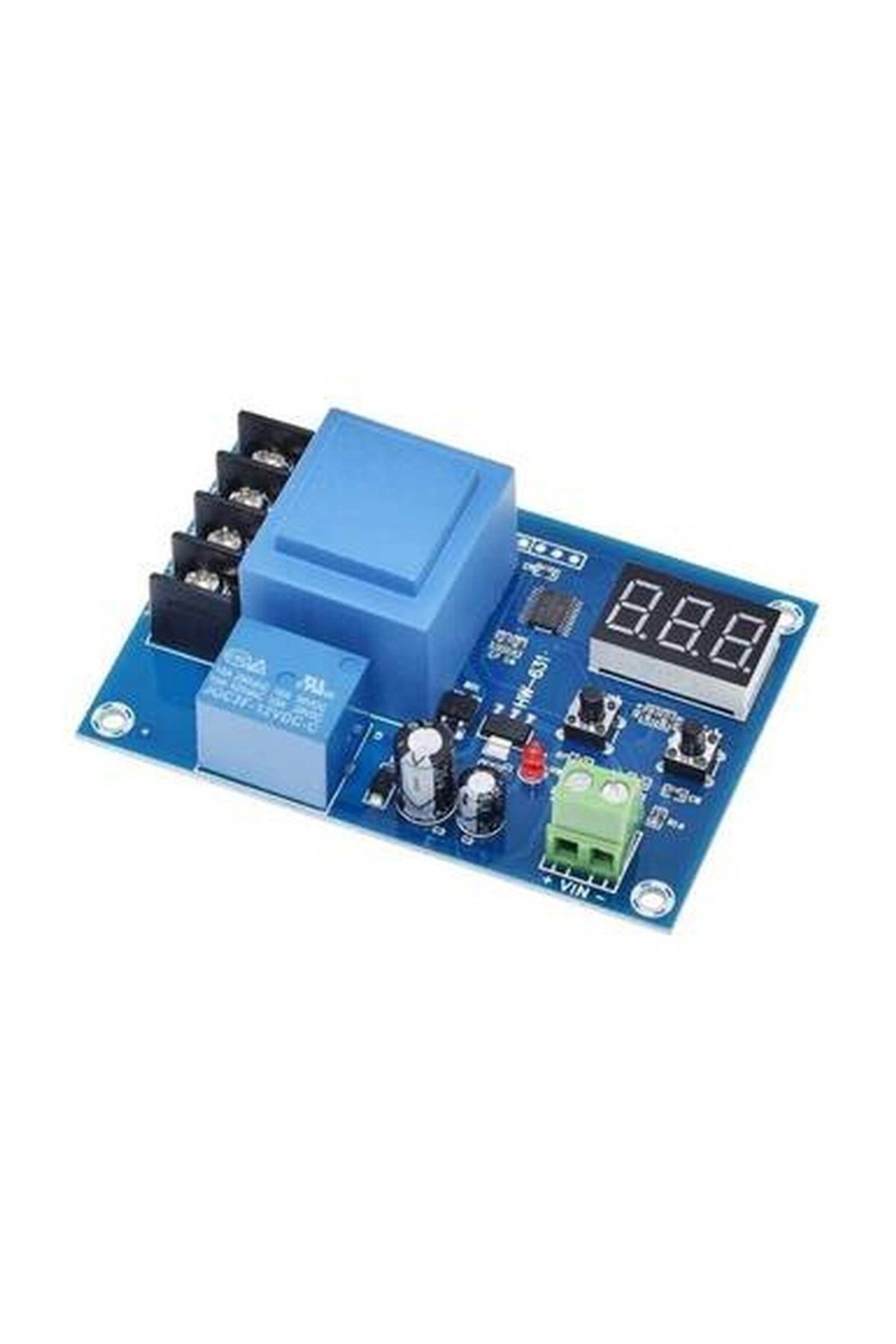

<li> <p>Akü Voltaj Algılama Girişi (VIN + ve -): Bu küçük klemensler sadece ölçüm içindir. Akünüzün artı (+) ve eksi (-) kutuplarından ince birer kablo çekilerek bu klemenslere bağlanır. Modül şarj işlemini yapmaz, sadece şarj aletini açıp kapatır; bataryanın doluluk oranını anlamak için bu uçlardan voltaj değerini okur.</p> </li>
</ol>
<p>Şarj Süreci Senaryosu: Bir 12V kurşun asit akü şarj ediyorsunuz. Başlangıç voltajını 11.5V, durdurma voltajını 14.4V olarak ayarladınız. Akü voltajı 11.5V seviyesine indiğinde, kart üzerindeki röle tık sesiyle kapanır, kırmızı gösterge ledi yanar. Şarj aletinize 220V enerji gider ve akünüz şarj olmaya başlar. Dijital ekranda voltajın yavaş yavaş yükseldiğini görürsünüz (12.0V, 12.5V, 13.8V...). Voltaj tam 14.4V'a ulaştığı an röle açılır, elektrik kesilir ve sistem bekleme durumuna geçer. Bu döngü sürekli, güvenli ve otomatik olarak tekrarlanır.</p>
<p>Programlama ve Parametre Ayarları</p>
<p>Modülün ekranında normal şartlarda akünün anlık voltaj değeri görünür. Ayarları yapmak son derece pratiktir:</p>
<p>Başlangıç (Start) Voltajını Ayarlamak: Sol taraftaki butona bir kez bastığınızda ekranda mevcut ayarlanmış olan başlama voltajı görünür. Bu değere müdahale etmek için sol butona yaklaşık 3 saniye basılı tutun. Ekran yanıp sönmeye başladığında, değerleri artırmak veya azaltmak için sol ve sağ butonları kullanarak istediğiniz başlangıç voltajını ayarlayın. Birkaç saniye hiçbir butona basmadığınızda sistem ayarı hafızaya alır ve anlık voltaj ölçüm ekranına geri döner.</p>
<p>Durdurma (Stop) Voltajını Ayarlamak: Sağ taraftaki butona bir kez bastığınızda ekranda mevcut ayarlanmış olan durdurma voltajı görünür. Değiştirmek için sağ butona yaklaşık 3 saniye basılı tutun. Ekran yanıp sönmeye başladığında, istediğiniz voltaj seviyesine gelene kadar sağ ve sol butonlarla değeri değiştirin. Beklediğinizde ayar kaydedilecektir.</p>
<p>Fabrika Ayarlarına Dönüş: Modüle enerji verili durumdayken, ekranda "888" yazısını görene kadar her iki butona aynı anda basılı tutarsanız sistem fabrika ayarlarına sıfırlanır.</p>
<p>Kullanım Sırasında Dikkat Edilmesi Gereken Hususlar</p>
<ul>
<li> <p>Elektrik Güvenliği: Modül üzerinde 220V AC (şebeke elektriği) dolaşmaktadır. Bağlantılar kesinlikle enerjiyken yapılmamalıdır. Panolara veya izole edilmiş kutulara monte edilerek, açıkta çıplak kablo veya lehimli yüzey bırakılmadan kullanılması hayati önem taşır.</p> </li>
<li> <p>Kutuplara Dikkat: Algılama klemenslerine (VIN) akü bağlanırken artı ve eksi kutupların doğru yönde takıldığından emin olunmalıdır. Ters bağlantı ölçüm ünitesine veya modülün kendisine zarar verebilir.</p> </li>
<li> <p>Röle Akım Sınırı: Modül üzerindeki röle 10 Amper kapasitelidir. Bu, şarj cihazınızın 220V şebeke tarafından çektiği akımdır. Standart birçok şarj cihazı bu sınırın çok çok altındadır, dolayısıyla sorunsuzca kullanılabilir. Ancak çok devasa endüstriyel redresörler kullanılacaksa şarj aletinin giriş akımı kontrol edilmelidir.</p> </li>
<li> <p>Şarj Cihazı Seçimi: Bu modül bir şarj aleti değildir, şarj aletini açıp kapatan bir anahtardır. Sistemin verimli çalışması için, akü türünüze ve kapasitenize uygun bağımsız bir şarj aleti kullanmanız şarttır.</p> </li>
</ul>
<p>Paket İçeriği</p>
<ul>
<li> <p>1 Adet XH-M602 Dijital Akü Şarj Kontrol Röle Modülü Devre Kartı</p> </li>
<li> <p>Güvenli sevkiyat için anti-statik koruyucu ambalaj</p> </li>
</ul>
<p>Teknik Özellikler</p>
<ul>
<li> <p>Marka: HW / XH serisi OEM</p> </li>
<li> <p>Model: XH-M602 / HW-631</p> </li>
<li> <p>Ürün Tipi: Şarj Kesici ve Kontrol Röle Devresi</p> </li>
<li> <p>Giriş Voltajı: AC 220V</p> </li>
<li> <p>Ölçüm / Uyumlu Akü Aralığı: 3.7V - 120V (Lityum, Jel, Sulu, AGM, LiFePO4 vb.)</p> </li>
<li> <p>Ekran Tipi: 3 Haneli Kırmızı 7-Segment LED</p> </li>
<li> <p>Ekran Hassasiyeti: 0.1V</p> </li>
<li> <p>Kontrol Hassasiyeti: 0.1V</p> </li>
<li> <p>Voltaj Hata Payı: ±0.1V</p> </li>
<li> <p>Röle Tipi ve Kapasitesi: JQC-3F-12VDC-C Mekanik Röle, 10A 250VAC / 30VDC</p> </li>
<li> <p>Çıkış Tipi: Anahtarlamalı AC Çıkış (Röle Kontak Çıkışı)</p> </li>
<li> <p>Fiziksel Bağlantı: Vidalı Endüstriyel Klemensler</p> </li>
<li> <p>Durum Göstergesi: LED İndikatör (Röle Çekili/Aktif Durumu)</p> </li>
</ul>
</div>
Ürün çok güzel yumuşacık bir kumaşı var boyu ideal sadece çizli renk kahve rengi diye almıştım hardal sarısına gibi rengi ama gayet uyumlu oldu hoşumuza gitti
Giyim
Ayakkabı
Aksesuar
Elektronik
Anne & Bebek & Çocuk
Ev & Mobilya
Kozmetik & Kişisel Bakım
Spor & Outdoor
Yaşam
Süpermarket
İptal, İade ve Değişim Nasıl Yapılır?
Bu ürüne henüz yorum yazılmadı. İlk yorumu yazmak ister misin?
Yorum Yaz
