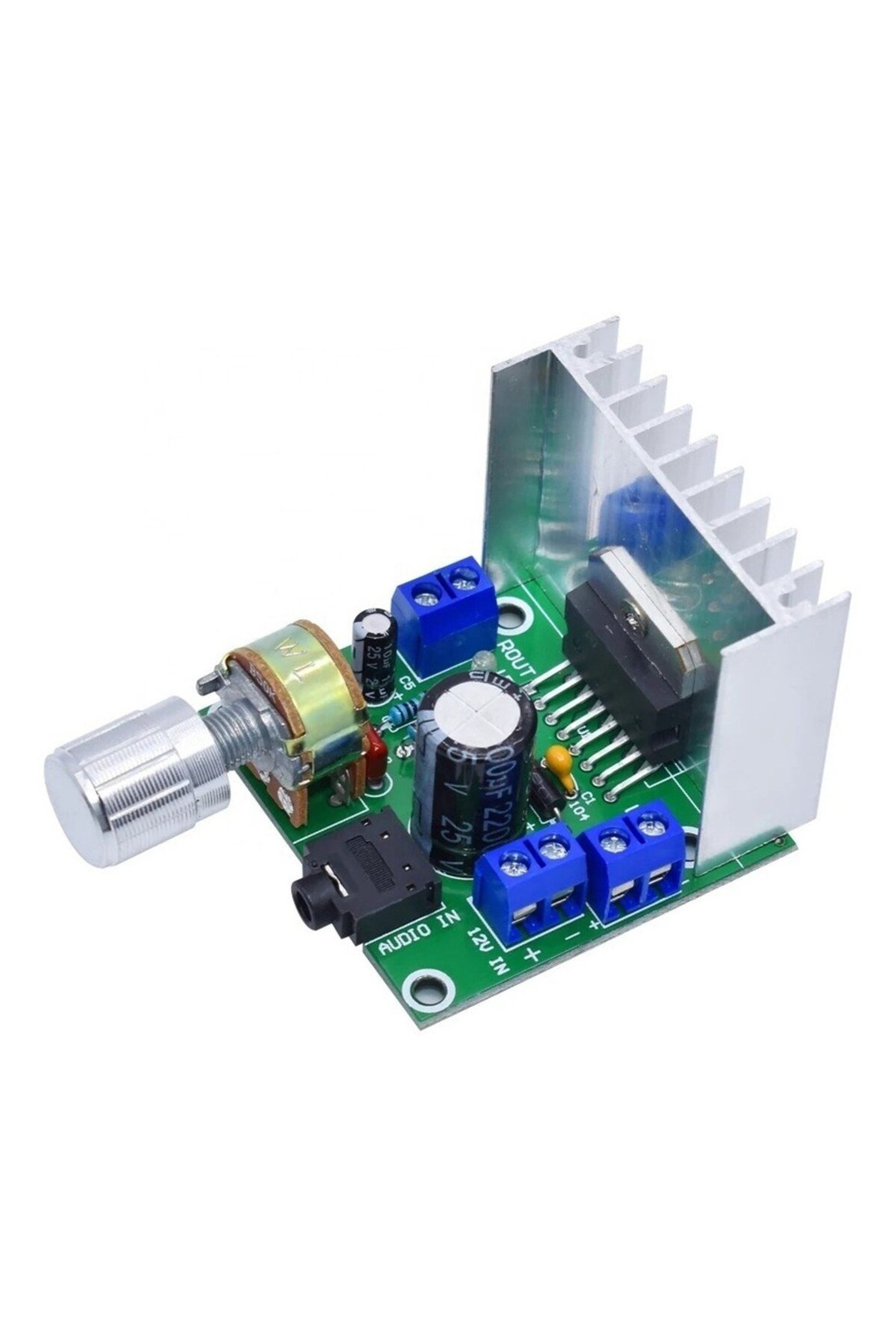

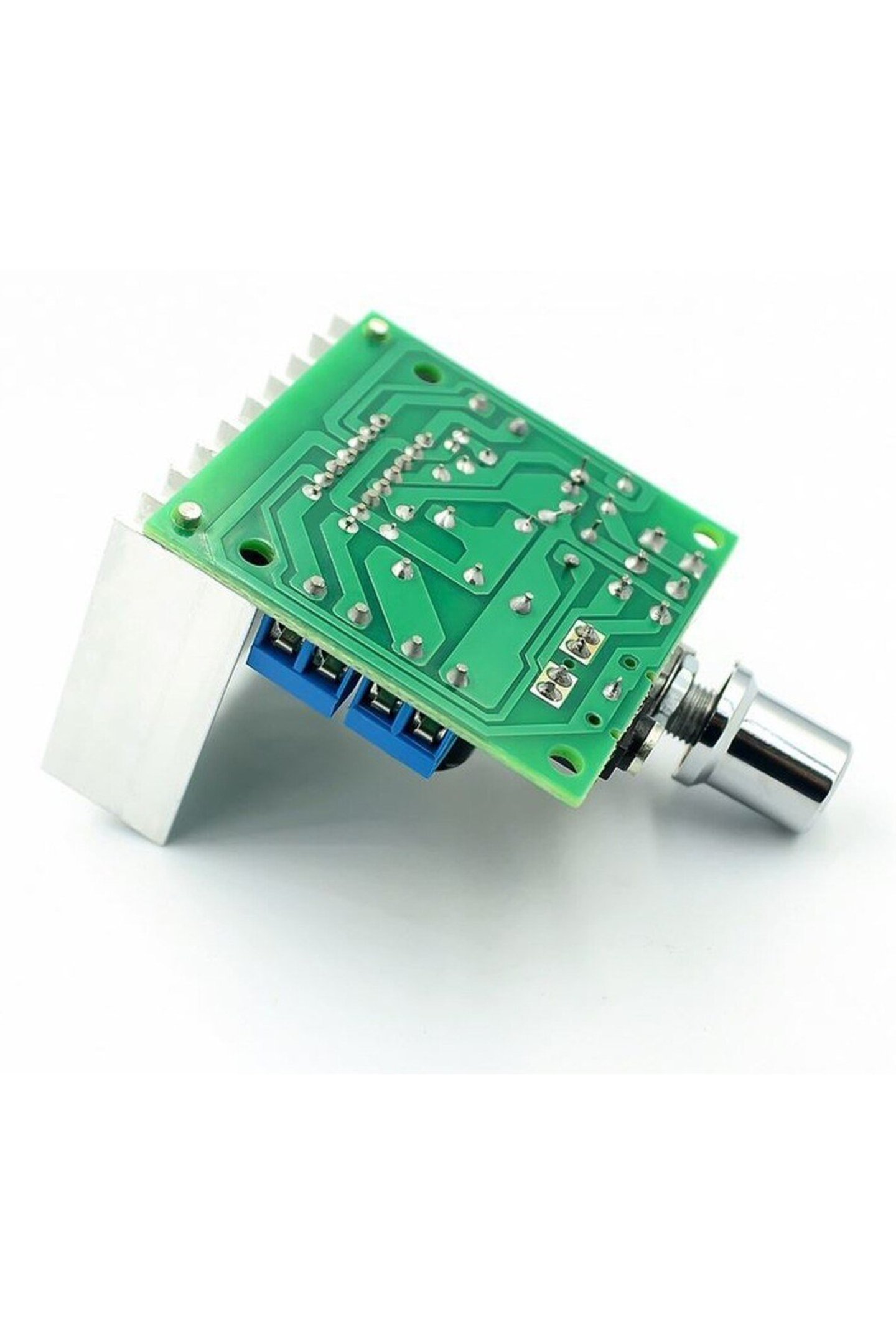

TDA7297 Ses Amfi Modülü 2x15W Çift Kanal Stereo Ses Yükseltici Kartı 12V DC Potansiyometreli Soğutuculu Ses Güçlendirici Devre
İki Kanallı Hoparlör Çıkışı ve Döner Ayar Düğmesi İçeren Akustik Ses Güçlendirici Kart Yapısı
Ürün Açıklaması TDA7297 ses amfi modülü, 12V DC gerilimle çalışan, çift kanal üzerinden 15W artı 15W stereo ses çıkışı sağlayan kompakt bir ses yükseltici kartıdır. Kart üzerinde yer alan dahili alüminyum soğutucu blok ve döner potansiyometre sayesinde harici ek soğutma veya ses ayar bileşenine ihtiyaç duymadan doğrudan hoparlör sürüşü gerçekleştirebilir. Düşük distorsiyonlu BTL köprü mimarisi, masaüstü ses düzeneklerinden kendin yap projelerine kadar geniş bir kullanım alanında dengeli, kararlı ve berrak ses üretimi sağlar.
TDA7297 Ses Amfi Modülü Nedir ve Ne İşe Yarar? TDA7297 ses amfi modülü, düşük seviyeli analog ses sinyallerini hoparlörlerin doğrudan ses dalgasına dönüştürebileceği yüksek akım ve gerilim düzeyine ulaştıran çift kanallı bir güç amplifikatörü kartıdır. Kalbinde yer alan monolitik entegre devre, analog ses dünyasında kendini kanıtlamış AB sınıfı çalışma prensibine dayanır. Bu mimari, saf sinyal iletimi ile termal verimliliği dengeli bir noktada buluşturarak ses dalgalarının bozulmadan, doğal ton dengesini koruyarak yükseltilmesine olanak tanır. Kartın en ayırt edici yapısal özelliği, köprü bağlantılı yük olarak adlandırılan BTL çıkış mimarisine sahip olmasıdır. BTL mimarisinde her bir hoparlör kanalı için iki ayrı yükseltici devre ters fazda sürülür. Böylece hoparlör doğrudan bu iki çıkış arasına diferansiyel olarak bağlanır ve çıkışta hacimli, yer kaplayan DC engelleme kondansatörlerine gerek kalmaz. Bu durum hem kart ebatlarını son derece kompakt tutar hem de düşük frekanslardaki bas tonlarının kayıpsız ve dolgun aktarılmasını sağlar.
Kartın temel görevi, çeşitli kaynaklardan gelen zayıf hat seviyesi ses sinyallerini işleyerek harici pasif hoparlörleri sürmektir. Masaüstü bilgisayarlar, dizüstü bilgisayarlar, taşınabilir medya oynatıcılar, akıllı telefonlar, televizyon kulaklık çıkışları, Bluetooth ses alıcı kartları veya mikrodenetleyici tabanlı ses sentezleyicilerden alınan analog ses dalgaları, kartın giriş katına iletilir. TDA7297 entegresi bu sinyali alır, dahili ön yükseltici ve güç katlarından geçirerek hoparlör diyaframını titreştirebilecek güçlü bir elektromekanik kuvvete dönüştürür. Çift kanal yapısı, sol ve sağ ses akışlarını birbirinden bağımsız olarak yükselterek derinlikli, geniş ve sahne hissi sunan gerçek bir 2.0 stereo ses alanı oluşturur. Böylece müzik dinleme, film izleme, oyun oynama veya sesli bildirim alma gibi farklı senaryolarda berrak bir akustik deneyim elde edilir.
Kullanıcı deneyimini kolaylaştırmak amacıyla tasarlanan kart yerleşimi, karmaşık lehimleme işlemlerine gerek bırakmayan pratik giriş ve çıkış arayüzlerine sahiptir. Ses girişi için kart üzerinde hem standart 3.5 mm dişi AUX jakı hem de üç pinli bir alternatif bağlantı arayüzü yer alır. Bu sayede standart bir kulaklık veya ses kablosu doğrudan karta takılabilir ya da kabin içi montajlarda dahili sinyal kabloları kolayca bağlanabilir. Kartın ön kısmına konumlandırılmış olan metal gövdeli döner potansiyometre, ses seviyesini doğrusal ve pürüzsüz biçimde kontrol etme imkanı tanır. Potansiyometre miline takılan tırtıklı kontrol düğmesi, kullanıcının parmak ucuyla rahatça ses ayarı yapmasını sağlar. Enerji girişi tarafında ise hem standart 5.5 x 2.1 mm DC adaptör jakı hem de iki pinli vidalı klemens seçeneği sunularak güç kaynağı bağlantısında üst düzey esneklik sağlanmıştır.
TDA7297 modülünün kullanıcılara sunduğu en büyük değer, yüksek ses çıkış gücünü minimal harici bileşen gereksinimi ve yüksek stabilite ile sunmasıdır. Entegre üzerine fabrikasyon olarak montajlanmış olan kanatlı alüminyum soğutucu blok, sürekli çalışma sırasında oluşan ısıyı hızla emerek çevreye dağıtır. Entegrenin kendi dahili silikon yapısında yer alan aşırı sıcaklık kapatma koruması ve çıkış aşırı yük koruma düzenekleri, olası kullanıcı hatalarında veya zorlayıcı çalışma şartlarında kartın güvenliğini destekler. Düşük gürültü tabanı, geniş dinamik aralığı ve kompakt boyutları sayesinde bu modül, mevcut ses sistemlerini güçlendirmek ya da sıfırdan özel bir hoparlör sistemi inşa etmek isteyen herkes için pratik, dengeli ve uzun ömürlü bir akustik yükseltme merkezidir.
Öne Çıkan Özellikler TDA7297 ses amfi modülü, yüksek ses performansı ve montaj kolaylığı sunan dengeli teknik detaylarla tasarlanmıştır: Çift Kanal 2.0 Stereo Ses Çıkışı: Sol ve sağ ses kanallarını tamamen ayrık biçimde işleyerek her kanaldan 15 Watt değerine kadar toplamda 30 Watt gücünde zengin, net ve dengeli bir stereo akustik deneyim oluşturur. Köprü Tipi BTL Yükselteç Mimarisi: Her çıkış kanalında diferansiyel sürüş sağlayan köprü mimarisi sayesinde çıkış kuplaj kondansatörlerine gerek duymadan doğrudan hoparlör sürüşü gerçekleştirir ve düşük frekanslardaki bas cevabını güçlendirir. Dahili Alüminyum Soğutucu Blok: Yüksek güç çıkışlarında entegre üzerinde oluşan ısıyı dengeli ve hızlı bir şekilde uzaklaştıran geniş yüzeyli metal soğutucu, kartın sürekli çalışmalarda dahi güvenli sıcaklık değerlerinde kalmasına yardımcı olur. Döner Potansiyometre ile Pürüzsüz Ses Kontrolü: Kart üzerine entegre edilmiş yüksek kaliteli döner potansiyometre ve tırtıklı ayar mili, harici kontrol devresine gerek kalmadan doğrudan ses seviyesini doğrusal ve sessizce ayarlama olanağı tanır. Çift Alternatifli Güç Girişi Yapısı: Standart 5.5 x 2.1 mm DC adaptör soketinin yanı sıra iki pinli vidalı klemens girişi sunarak hem hazır adaptörlerle hem de açık uçlu güç kaynağı kablolarıyla zahmetsizce besleme yapılmasına imkan verir. Geniş Ses Girişi Esnekliği: Ön panelde bulunan standart 3.5 mm dişi AUX ses soketi ve kart üzerindeki 3 pinli arayüz sayesinde farklı kablo ve cihazlardan gelen ses sinyallerini kayıpsız biçimde kabul eder. Pratik Vidalı Hoparlör Klemensleri: Sağ ve sol hoparlör bağlantıları için yer alan mavi renkli sağlam vidalı terminaller, lehim yapma zorunluluğunu ortadan kaldırarak kabloların tornavida yardımıyla güvenle sabitlenmesini sağlar. Geniş Besleme Gerilimi Desteği: 9 Volt ile 12 Volt DC aralığında esnek çalışma gerilimi sunar ve özellikle standart 12 Volt DC güç kaynaklarıyla tam kapasitede yüksek verimli ses üretimi sergiler. Düşük Harmonik Bozulma ve Temiz Akustik: Yüzde 0.1 seviyesindeki düşük toplam harmonik distorsiyon değeri ile ses sinyalini aslına sadık kalarak yükseltir, insan kulağını yormayan berrak tizler ve belirgin orta sesler sunar. Yüksek Sinyal Gürültü Oranı: 90 dB seviyesine ulaşan sinyal gürültü oranı sayesinde bekleme anlarında ve sessiz geçişlerde rahatsız edici dip gürültüsünü ve tıslama seslerini minimum seviyede tutar. Sağlam FR-4 Çift Yüzeyli Baskı Devre Kartı: Yüksek kaliteli fiberglas devre plaketi, mekanik gerilmelere ve ortam sıcaklığı değişimlerine karşı dayanıklı yapısıyla devre elemanlarını uzun süre korur. Dahili Entegre Koruma Devreleri: Entegre çip bünyesinde yer alan termal kapatma ve çıkış aşırı yük koruma sistemleri, kartın aşırı zorlanma durumlarında kendini korumaya alarak elektriksel hasar riskini azaltır.
Kullanım Alanları TDA7297 ses amfi modülü, çok yönlü elektriksel özellikleri ve pratik bağlantı arayüzleri sayesinde hem ev hem de atölye ortamında sayısız projede başarıyla değerlendirilebilir. En yaygın kullanım senaryolarından biri, masaüstü bilgisayarlar veya dizüstü sistemler için özel stereo hoparlör takımları oluşturmaktır. Bilgisayarın kulaklık veya ses kartı çıkışından alınan hat seviyesi sinyal, doğrudan 3.5 mm jak üzerinden bu karta iletilir. Kartın sürdüğü 4 Ohm veya 8 Ohm değerindeki iki adet masaüstü hoparlör, dahili hoparlörlerin sağlayamadığı derinlikli, güçlü ve dinamik bir stereo ses alanı meydana getirir. Özellikle film izlerken veya müzik dinlerken ses detaylarının belirginleşmesi, kullanıcıların bu modülü masaüstü multimedya sistemlerinde sıkça tercih etmesini sağlar.
Kendin yap projeleri ve taşınabilir ses kutusu tasarımları, bu kartın bir diğer önemli uygulama sahasıdır. Ahşap, pleksiglas veya üç boyutlu yazıcı ile üretilmiş kabinlerin içine yerleştirilen modül, 12 Volt DC adaptör veya uygun voltaj değerine sahip şarjlı batarya paketleri ile beslenerek bağımsız bir ses istasyonuna dönüştürülebilir. Karta eklenecek harici bir Bluetooth alıcı devresiyle birleştirildiğinde, kablosuz olarak müzik yayını yapabilen modern bir hoparlör sistemi ortaya çıkar. Kartın üzerinde yer alan döner potansiyometre, kutu dışına taşınarak veya kutu yüzeyinde bir açıklık bırakılarak doğrudan ana ses düğmesi olarak işlev görür. Bu sayede harici bir ses kontrol devresine bütçe veya yer ayırmadan tek bir kartla eksiksiz bir ses kutusu tamamlanabilir.
Okul laboratuvarları, teknik eğitim merkezleri ve STEM atölyelerinde bu amplifikatör kartı, öğrencilere analog ses yükseltme ilkelerini, empedans uyumunu ve güç elektroniğini somut biçimde anlatmak için ideal bir eğitim aracıdır. Öğrenciler, mikrodenetleyici kartlarından ürettikleri PWM veya DAC tabanlı basit ses dalgalarını bu kart üzerinden hoparlörlere aktararak ses dalgalarının genlik değişimini duyusal olarak deneyimleyebilirler. Vidalı terminaller sayesinde lehim havya istasyonuna gerek duyulmadan yapılan bağlantılar, ders ortamında güvenli, hızlı ve tekrarlanabilir pratikler gerçekleştirilmesine imkan tanır. Hata payını azaltan sağlam devre yapısı, eğitim süreçlerinde kartın uzun süre yıpranmadan kullanılabilmesini destekler.
Atölye, tamirhane, garaj ve üretim alanlarında çalışan teknik personelin ortam içi seslendirme gereksinimleri için de oldukça işlevsel bir çözümdür. Eski veya atıl durumdaki müzik seti hoparlörleri, oto hoparlörleri veya televizyon hoparlörleri bu modüle bağlanarak hızlıca işlevsel bir müzik dinleme düzeneği kurulabilir. Standart bir 12 Volt adaptörle doğrudan çalışabilmesi, tamir masalarında veya çalışma tezgahlarında karmaşık kablo kalabalığı oluşturmadan kompakt bir ses kaynağı elde edilmesini sağlar. Ayrıca teknik servis çalışanları, ses çıkışı arızalı olan harici cihazların sinyal kontrolünü yapmak veya hoparlörlerin sağlamlığını test etmek için bu kartı pratik bir test aracı olarak da kullanabilirler.
Retro oyun konsolları, arcade makineleri ve simülatör sistemleri de TDA7297 modülünün sıklıkla görev aldığı özel alanlar arasındadır. Klasik atari kabinlerinin içine yerleştirilen Raspberry Pi veya benzeri mini bilgisayarların ses çıkışı genellikle doğrudan güçlü hoparlör sürmek için yetersizdir. Araya eklenen bu amfi kartı, oyunların orijinal ses efektlerini ve dinamik müziklerini nostaljik kabin hoparlörlerine yüksek ses seviyesiyle iletir. Potansiyometre sayesinde oyun ortamına göre sesin anında kısılıp açılabilmesi, arcade meraklıları için büyük bir kontrol rahatlığı oluşturur.
Ev otomasyonu ve akıllı yaşam projelerinde ise merkezi duyuru ve alarm bildirim sistemlerinin ses çıkış katı olarak görev yapar. Akıllı ev denetleyicileri, yangın veya güvenlik uyarı sistemleri, kapı zili düzenekleri ya da sesli karşılama robotları, oluşturdukları uyarı tonlarını veya önceden kaydedilmiş konuşma kayıtlarını bu amplifikatör üzerinden mekana yayabilir. Geniş çalışma gerilimi toleransı ve bekleme durumundaki düşük güç harcaması, kartın merkezi otomasyon panolarında kesintisiz biçimde devrede kalmasına imkan verir.

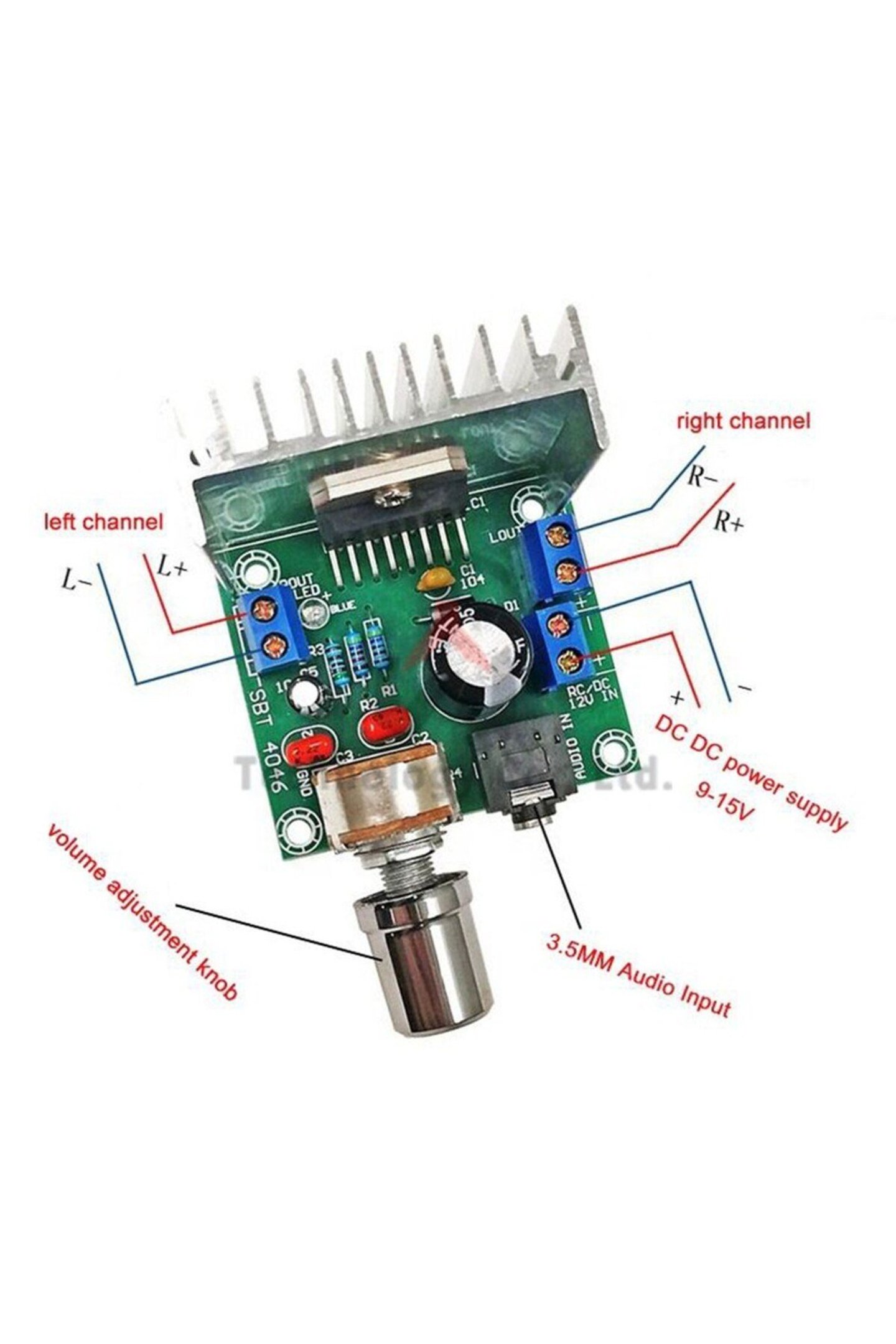

Uyumluluk, Bağlantı ve Kullanım TDA7297 ses amfi modülünün bağlantı ve kullanım adımları, donanımın üzerinde yer alan açık arayüzler sayesinde son derece anlaşılırdır. Kart üzerindeki bağlantı noktalarının işlevleri şu şekildedir: DC005 Güç Soketi: Kartın sağ kenarında yer alan 5.5 x 2.1 mm standart dişi güç girişidir; harici fişli adaptörlerin doğrudan takılmasını sağlar. Güç Vidalı Klemensi: DC soketinin hemen yanında bulunan iki kutuplu mavi terminaldir; açık uçlu kablolarla VCC artı kutup ve GND eksi kutup beslemesi yapılmasını sağlar. 3.5 mm AUX Giriş Jakı: Kartın ön kenarında yer alan standart stereo ses girişidir; telefon, bilgisayar veya oynatıcılardan gelen ses kablosunu kabul eder. Üç Pinli Ses Giriş Arayüzü: AUX jakının yanında yer alan üç pinli bağlantı noktasıdır; kabin içi montajlarda sol kanal, şase ve sağ kanal sinyallerini doğrudan lehim veya soketle bağlamak için kullanılır. ROUT Artı ve ROUT Eksi Klemensleri: Sağ hoparlörün artı ve eksi uçlarının tornavida ile sabitlendiği iki kutuplu bağımsız çıkış terminalidir. LOUT Artı ve LOUT Eksi Klemensleri: Sol hoparlörün artı ve eksi uçlarının tornavida ile sabitlendiği iki kutuplu bağımsız çıkış terminalidir. Döner Potansiyometre: Kartın ön kısmında yer alan tırtıklı mil ve çevirme düğmesidir; analog ses sinyalinin seviyesini doğrudan kontrol eder.
Bağlantı işlemine başlarken ilk olarak hoparlör kablolarının montajı gerçekleştirilmelidir. Sol hoparlörün artı ve eksi kabloları LOUT klemensine, sağ hoparlörün artı ve eksi kabloları ise ROUT klemensine dikkatlice yerleştirilir ve vidaları sıkılarak sağlamlaştırılır. Burada BTL çıkış mimarisine ait hayati bir kurala titizlikle uyulmalıdır. Her iki hoparlörün eksi kutupları kesinlikle birbiriyle birleştirilmemeli ve devre şasesine yani güç kaynağının GND hattına asla bağlanmamalıdır. Çünkü BTL devresinde eksi çıkış ucu gerçek bir şase değil, fazı ters çevrilmiş aktif bir sinyal taşıyıcısıdır. Bu uçların kısa devre edilmesi entegrenin çıkış katına aşırı yük bindirerek hasara yol açabilir.
Hoparlör bağlantıları eksiksiz biçimde tamamlandıktan sonra, ses sinyali kaynağı karta bağlanır. Standart bir 3.5 mm erkek-erkek AUX kablosunun bir ucu kart üzerindeki dişi ses jakına, diğer ucu ise sesin alınacağı telefon, bilgisayar veya harici ses modülünün kulaklık çıkışına takılır. Dahili kabin tasarımlarında ise kart üzerindeki üç pinli giriş noktası kullanılarak sol kanal, ortak sinyal şasesi ve sağ kanal iletkenleri uygun biçimde irtibatlandırılır. Ses kablolarının blendajlı yani ekranlı tipte seçilmesi, çevre ortamdaki manyetik dalgaların ses hattına parazit olarak karışmasını engellemek açısından önem taşır.
Son aşamada güç kaynağı bağlantısı kurulur. Güç kaynağı olarak regüleli, doğrultulmuş ve parazit filtreli bir 12 Volt DC adaptör tercih edilmelidir. Adaptör jakı kart üzerindeki 5.5 x 2.1 mm sokete takılabilir veya kablolu bağlantı yapılacaksa artı uç VCC, eksi uç ise GND klemensine kutup yönlerine dikkat edilerek bağlanır. Güç verildiğinde kart üzerindeki potansiyometre saat yönünün tersine çevrilerek en kısık seviyeye getirilir, ardından ses kaynağında bir parça oynatılmaya başlanarak potansiyometre saat yönünde yavaşça açılarak istenen ses düzeyine ulaşılır.
Geliştirme platformları ile kullanım açısından geniş bir uyumluluk yelpazesi mevcuttur. Arduino ile uyumludur; geliştirme kartının DAC veya PWM filtre devresinden elde edilen ses sinyali bu modülün girişine aktarılarak harici hoparlörler üzerinden yüksek sesli ikaz ve melodiler çalınabilir. Raspberry Pi ile uyumludur; mini bilgisayarın 3.5 mm ses çıkışı doğrudan bu amfi kartına bağlanarak medya merkezi veya oyun kabini projelerinde zengin stereo ses elde edilebilir. ESP32 ile uyumludur; mikrodenetleyicinin dahili I2S DAC çıkışından gelen analog ses sinyali modüle iletilerek internet radyosu veya sesli asistan uygulamaları hayata geçirilebilir. Ayrıca tüm standart hat seviyesi analog ses kaynakları ile uyumludur; kulaklık çıkışı sağlayan televizyonlar, müzik çalarlar ve Bluetooth alıcıları karta sorunsuz biçimde bağlanabilir.
Avantajlar ve Faydalar TDA7297 ses amfi modülü, ses elektroniğinde karşılaşılan karmaşık tasarım süreçlerini ortadan kaldırarak kullanıcısına belirgin avantajlar sunar. Geleneksel ayrık elemanlı amfi tasarımlarında transistörlerin, dirençlerin, filtre kondansatörlerinin ve soğutucuların tek tek hesaplanıp devreye lehimlenmesi gerekirken, bu modül tüm bu zorlukları ortadan kaldırarak kullanıma hazır tek bir kart üzerinde eksiksiz bir çözüm sağlar. Proje geliştiren bir mühendis ya da hobi kullanıcısı, saatler süren devre kurulumu ve ayar süreçleriyle vakit kaybetmeden doğrudan ses üretimine odaklanabilir. Bu durum prototipleme süreçlerinde ciddi bir zaman kazancı oluşturur.
BTL çıkış mimarisinin sağladığı kondansatörsüz tasarım, akustik açıdan önemli bir avantajı meydana getirir. Klasik tek uçlu yükselteçlerde hoparlör ile entegre arasına yerleştirilen büyük değerli elektrolitik çıkış kondansatörleri, zamanla kuruyarak ses kalitesini düşürebilir ve özellikle alt bas frekanslarında faz kaymalarına neden olabilir. TDA7297 modülünde bu kondansatörlere ihtiyaç duyulmaması, bas frekanslarının çok daha sıkı, dolgun ve hızlı bir tepkiyle hoparlöre iletilmesini mümkün kılar. Düşük distorsiyon ve yüksek dinamik aralık, dinlenen müziğin tüm enstrüman detaylarının net bir şekilde duyulmasını sağlar.
Kartın üzerinde fabrikasyon olarak yer alan döner potansiyometre ve alüminyum soğutucu, sistem entegrasyonu açısından bütçe ve yer tasarrufu sağlar. Ayrı bir soğutucu aramak, uygun termal macun ile montaj yapmak veya harici bir ses potansiyometresi için kablo çekmek zorunda kalınmaz. Kartın 45 mm civarındaki kompakt genişliği, dar hacimli hoparlör kabinlerinin veya cihaz kutularının içerisine kolayca gizlenebilmesine imkan tanır. Taşınabilirlik gerektiren projelerde hafif yapısı ve sağlam lehim kalitesiyle güvenilir bir donanım omurgası oluşturur.
Enerji verimliliği ve besleme kolaylığı da bu amplifikatörün güçlü yönlerinden biridir. 12 Volt DC gerilim, endüstride ve günlük yaşamda en yaygın bulunan adaptör ve akü standardıdır. Özel pozitif-negatif simetrik besleme kaynaklarına ihtiyaç duymadan, tek bir standart 12 Volt adaptörle iki kanaldan toplam 30 Watt güce ulaşabilmesi, güç kaynağı maliyetlerini ve karmaşıklığını en aza indirir. Bekleme durumunda son derece düşük akım çekmesi, enerji tasarrufuna katkıda bulunurken ısıl yükün de gereksiz yere artmasını önler.
Kimler İçin Uygundur? TDA7297 ses amfi modülü, ses elektroniğine ilgi duyan geniş bir kullanıcı kitlesinin beklentilerini karşılayacak biçimde tasarlanmıştır. Elektronik dünyasına yeni adım atan hobi kullanıcıları ve maker toplulukları için bu kart, lehimleme yapmadan yalnızca tornavida ve kablo bağlantılarıyla dakikalar içinde çalışan bir ses sistemi kurma imkanı sunar. Karmaşık teorik hesaplamalara girmeden kendi masaüstü hoparlörünü veya taşınabilir ses istasyonunu üretmek isteyen meraklılar, bu modülün tak çalıştır yapısından büyük keyif alır.
Mühendislik, teknik eğitim ve meslek lisesi öğrencileri için ideal bir deneysel öğrenme platformudur. Analog elektronik derslerinde yükselteç sınıfları, kazanç kavramı, empedans eşleme ve BTL mimarisi gibi temel kavramları laboratuvar ortamında bizzat test etmek isteyen öğrenciler için sağlam ve dayanıklı bir deney aracıdır. Bitirme projelerinde veya öğrenci yarışmalarında sesli geri bildirim ihtiyacı duyan otonom araç veya robotik takımları, bu kartı kompakt bir ses güçlendirici olarak projelerine kolaylıkla dahil edebilirler.
Ahşap işçiliği, marangozluk veya üç boyutlu tasarım ile özel hoparlör kabinleri üreten tasarımcılar için bu modül, kabin içine kolayca gömülebilen eksiksiz bir tahrik ünitesidir. Kitaplık tipi hoparlörler, nostaljik görünümlü ahşap radyolar veya modern akustik heykeller tasarlayan ustalar, kartın dahili potansiyometresini şık bir kontrol düğmesiyle tamamlayarak profesyonel görünümlü aktif hoparlörler inşa edebilirler.
Teknik servis çalışanları, ses sistemi montajcıları ve atölye sahipleri için ise hem çalışma ortamında müzik yayını sağlayan pratik bir amfi hem de arıza tespit süreçlerinde kullanılan bir sinyal sınama aracıdır. Arızalı hoparlörlerin ses verip vermediğini hızlıca kontrol etmek veya ses kartlarının analog çıkışını doğrulamak için tezgahlarda her zaman el altında bulundurulan vazgeçilmez bir yardımcı donanımdır.
Doğru Ürünü Seçerken Dikkat Edilecekler TDA7297 amfi modülünden en yüksek verimi almak ve uzun yıllar sorunsuz kullanabilmek için güç kaynağı ve hoparlör seçiminde belirli teknik kriterlerin göz önünde bulundurulması gerekir. İlk olarak kullanılacak güç kaynağının elektriksel kalitesi değerlendirilmelidir. Kart 9 Volt ile 12 Volt DC arasında çalışabilse de, vadedilen 15 Watt kanal gücünün temiz biçimde elde edilebilmesi için 12 Volt DC ve en az 2 Amper akım verebilen regüleli bir adaptör tercih edilmelidir. Yetersiz akım kapasitesine sahip adaptörler, sesin yükseldiği dinamik anlarda voltaj çökmesine neden olarak seste bozulma, cızırtı ve erken distorsiyona yol açar.
Hoparlör seçiminde empedans ve güç değerlerinin doğru eşleştirilmesi büyük önem taşır. Modül, 4 Ohm ile 8 Ohm empedans aralığındaki hoparlörlerle uyumlu çalışacak şekilde tasarlanmıştır. 4 Ohm empedansa sahip hoparlörler kullanıldığında kart daha yüksek akım çekerek maksimum ses seviyesine daha hızlı ulaşır; ancak bu durumda entegre üzerindeki ısıl yük de artar. 8 Ohm empedanslı hoparlörler ise biraz daha düşük güç üretmekle birlikte daha az ısınma ve daha temiz bir harmonik tepki sergiler. Hoparlörlerin güç dayanımı, kartın ürettiği 15 Watt kanal gücünü kaldırabilecek şekilde tercihen 15 Watt ile 30 Watt RMS aralığında seçilmelidir.
Akustik ortamın ve sinyal hattının parazitlerden arındırılması için kablo seçimine dikkat edilmelidir. Ses girişinde kullanılacak 3.5 mm AUX kablosunun dış etkilere karşı ekranlı yani blendajlı olması, çevredeki şebeke kablolarından veya adaptörlerden kaynaklanabilecek 50 Hz dip uğultularının önlenmesinde kritik rol oynar. Güç kaynağının kalitesiz olması durumunda hoparlörlerden duyulabilecek cızırtıları engellemek için besleme hattına yakın bir filtre kondansatörü eklemek veya anahtarlamalı güç kaynakları yerine iyi filtrelenmiş trafolu ya da kaliteli adaptörler kullanmak fayda sağlar.
Son olarak mekanik montaj ve kabin içi havalandırma şartları göz ardı edilmemelidir. Entegre üzerinde alüminyum bir soğutucu bulunmakla birlikte, yüksek ses seviyesinde uzun süreli kullanımlarda bu soğutucu ısınacaktır. Modülün tamamen kapalı, hava almayan küçük bir kutu içerisine hapsedilmesi durumunda içeride biriken sıcak hava soğutucunun verimini düşürebilir. Bu nedenle kutu üzerinde doğal hava akışını sağlayacak havalandırma delikleri açılması veya kartın ferah bir alana sabitlenmesi termal kararlılık açısından tavsiye edilir.
Güvenli Kullanım, Bakım ve Saklama Modülün elektriksel ömrünü korumak ve güvenli bir çalışma ortamı sağlamak için temel elektronik kurallarına riayet edilmelidir. Güç kaynağı bağlantısı yapılırken artı ve eksi kutup yönlerine azami dikkat gösterilmelidir. Kart üzerinde DC soket girişi standart merkez artı yapısına sahiptir; vidalı klemens üzerinden kablo bağlanırken de VCC hattına pozitif, GND hattına negatif gerilim verildiğinden emin olunmalıdır. Ters gerilim uygulanması entegre içindeki koruma diyotlarını aşırı yükleyerek karta zarar verebilir.
Tüm kablolama, hoparlör bağlantısı ve ses jakı takma işlemleri mutlaka güç kaynağı prizden çekilmiş durumdayken yani kart enerjisizken gerçekleştirilmelidir. Enerji altındayken hoparlör kablolarının gevşemesi veya birbirine değmesi durumunda oluşabilecek anlık kısa devreler, entegrenin çıkış transistörlerinde geri dönüşü olmayan elektriksel stres oluşturabilir. Hoparlör terminallerindeki vidaların gevşek bırakılmaması, temas direncini düşürerek hem ses kalitesini artırır hem de ark oluşumunu engeller.
Kart çalışırken alüminyum soğutucu bloğa çıplak elle dokunulmamalıdır. Yüksek ses seviyelerinde soğutucu blok sıcaklığı 50-60 derece seviyelerine kadar yükselebilir; bu durum normal bir çalışma tepkisidir ancak temas anında sıcaklık hissi oluşturabilir. Soğutucunun etrafında hava akışını engelleyecek kablo demetleri, sünger veya yanıcı izolasyon malzemeleri bırakılmamalıdır. Kartın alt yüzeyinde açıkta bulunan lehim yolları, iletken metal yüzeylere doğrudan temas ettirilmemeli; montaj sırasında plastik yükseltici ayaklar veya yalıtkan ara parçalar kullanılmalıdır.
Kullanılmadığı zamanlarda veya nakliye süreçlerinde modül statik elektriğe karşı korumalı antistatik poşetler içinde muhafaza edilmelidir. Nemli, aşırı tozlu, doğrudan güneş ışığı alan veya asidik gazların bulunduğu ortamlarda saklanmamalıdır. Kart üzerinde toz birikmesi durumunda, enerjisiz ortamda kuru ve yumuşak kıllı bir fırça yardımıyla veya yağsız kontak temizleme spreyi ile nazikçe temizlik yapılabilir. Potansiyometre içine yabancı madde, sıvı veya aşındırıcı kimyasalların girmesi önlenmelidir.
TDA7297 Ses Amfi Modülü Hakkında Sık Sorulan Sorular TDA7297 ses amfi modülü hangi besleme gerilimi ile çalışır? Modül 9 Volt ile 12 Volt DC gerilim aralığında kararlı şekilde çalışır; en yüksek verim ve dinamik ses gücü için 12 Volt DC besleme gerilimi tavsiye edilir.
Kartın hoparlör başına çıkış gücü kaç Watt değerindedir? Kart, 12 Volt DC besleme ve uygun empedans koşullarında kanal başına 15 Watt olmak üzere iki kanaldan toplam 30 Watt RMS ses çıkış gücü sağlar.
Hangi empedanstaki hoparlörler bu amfi kartı ile kullanılabilir? Modül, 4 Ohm ile 8 Ohm empedans değerine sahip pasif hoparlörlerle tam uyumlu çalışacak şekilde optimize edilmiştir.
Hoparlör çıkışlarının eksi kutupları birbirine veya şaseye bağlanabilir mi? Hayır, kart köprü tipi BTL mimarisine sahip olduğu için hoparlör eksi uçları kesinlikle birbiriyle birleştirilmemeli ve devre şasesine bağlanmamalıdır.
Amfi kartını çalıştırmak için kaç amperlik bir güç kaynağı gerekir? Sesin yüksek seviyelerde bozulmadan ve dinamik basları kaybetmeden iletilebilmesi için en az 2 Amper akım kapasitesine sahip regüleli bir 12V DC adaptör önerilir.
Ses girişi için hangi arayüzler kullanılabilir? Kart üzerinde yer alan standart 3.5 mm dişi AUX jakı veya hemen yanındaki üç pinli analog ses terminali kullanılarak hat seviyesi ses sinyali iletilebilir.
Kart üzerindeki potansiyometre sesi tamamen kapatabilir mi? Evet, entegre potansiyometre saat yönünün tersine sonuna kadar çevrildiğinde ses sinyalini sıfırlayarak sesi tamamen keser.
Arduino veya Raspberry Pi geliştirme kartları bu modüle bağlanabilir mi? Evet, geliştirme kartlarının DAC veya filtrelenmiş ses çıkışları bu modülün ses girişine bağlanarak projelerde yüksek sesli bildirimler üretilebilir.
Çalışma sırasında kart üzerindeki alüminyum soğutucunun ısınması normal midir? Evet, AB sınıfı analog amplifikatörler güç aktarımı sırasında doğal olarak ısı üretir; soğutucu blok bu ısıyı dağıtmak için tasarlanmıştır ve ısınması olağan bir durumdur.
Bu amfi kartı araç aküsü veya taşınabilir 12V batarya ile çalıştırılabilir mi? Evet, kart doğrusal ve temiz 12 Volt DC sağlayan akü veya batarya paketleri ile harici prize ihtiyaç duymadan taşınabilir sistemlerde kullanılabilir.
Hoparlörlerden dip gürültüsü veya uğultu geliyorsa sebebi ne olabilir? Dip gürültüsü genellikle kalitesiz veya filtresiz adaptörlerden, ekransız ses giriş kablolarından ya da ortak şase parazitlerinden kaynaklanır; blendajlı kablo ve kaliteli adaptör kullanımı sorunu çözer.
Modül tek bir hoparlörle mono olarak çalıştırılabilir mi? Evet, yalnızca tek bir hoparlör klemensine bağlantı yapılarak ve ilgili ses girişi kullanılarak kart tek kanal üzerinden sorunsuzca çalıştırılabilir.
Paket İçeriği 1 adet TDA7297 Ses Amfi Modülü (Dahili Alüminyum Soğutuculu ve Vidalı Klemensli) 1 adet Döner Potansiyometre Ayar Düğmesi

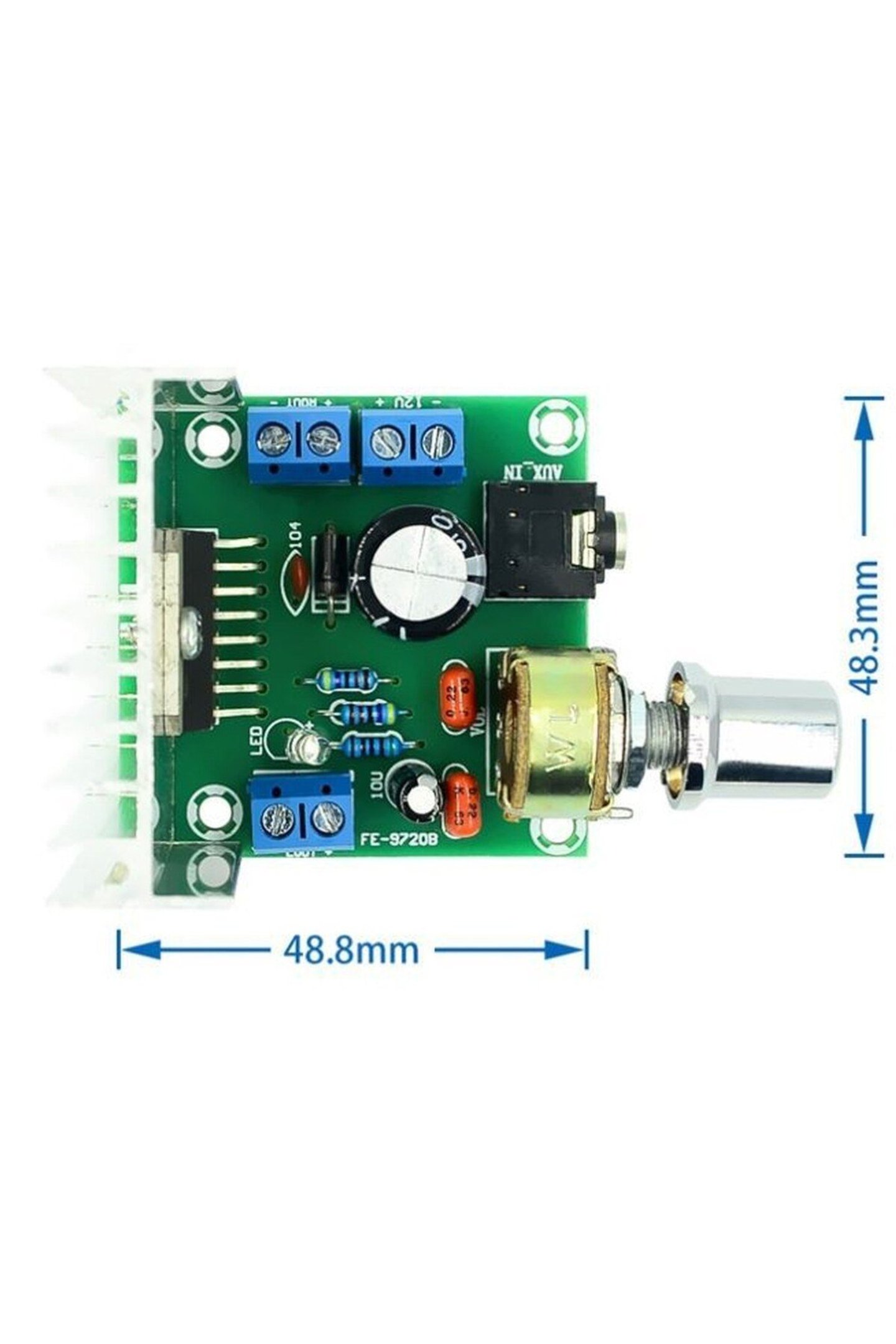

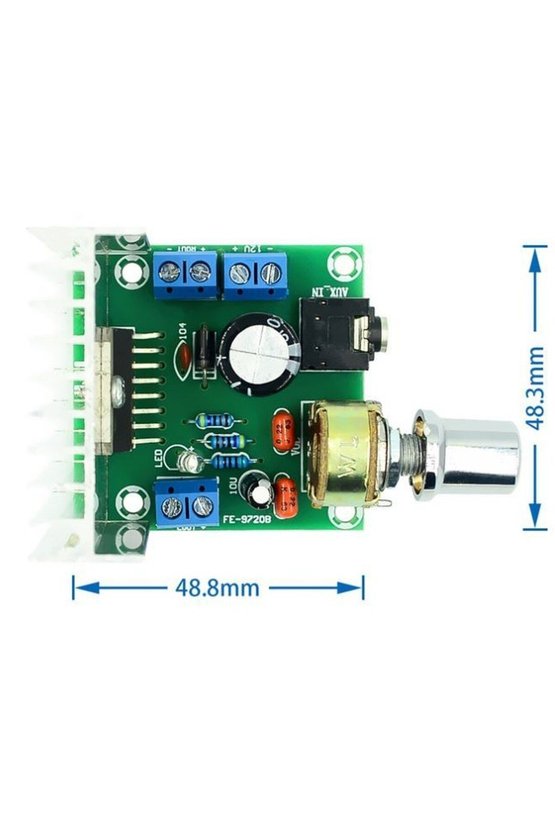

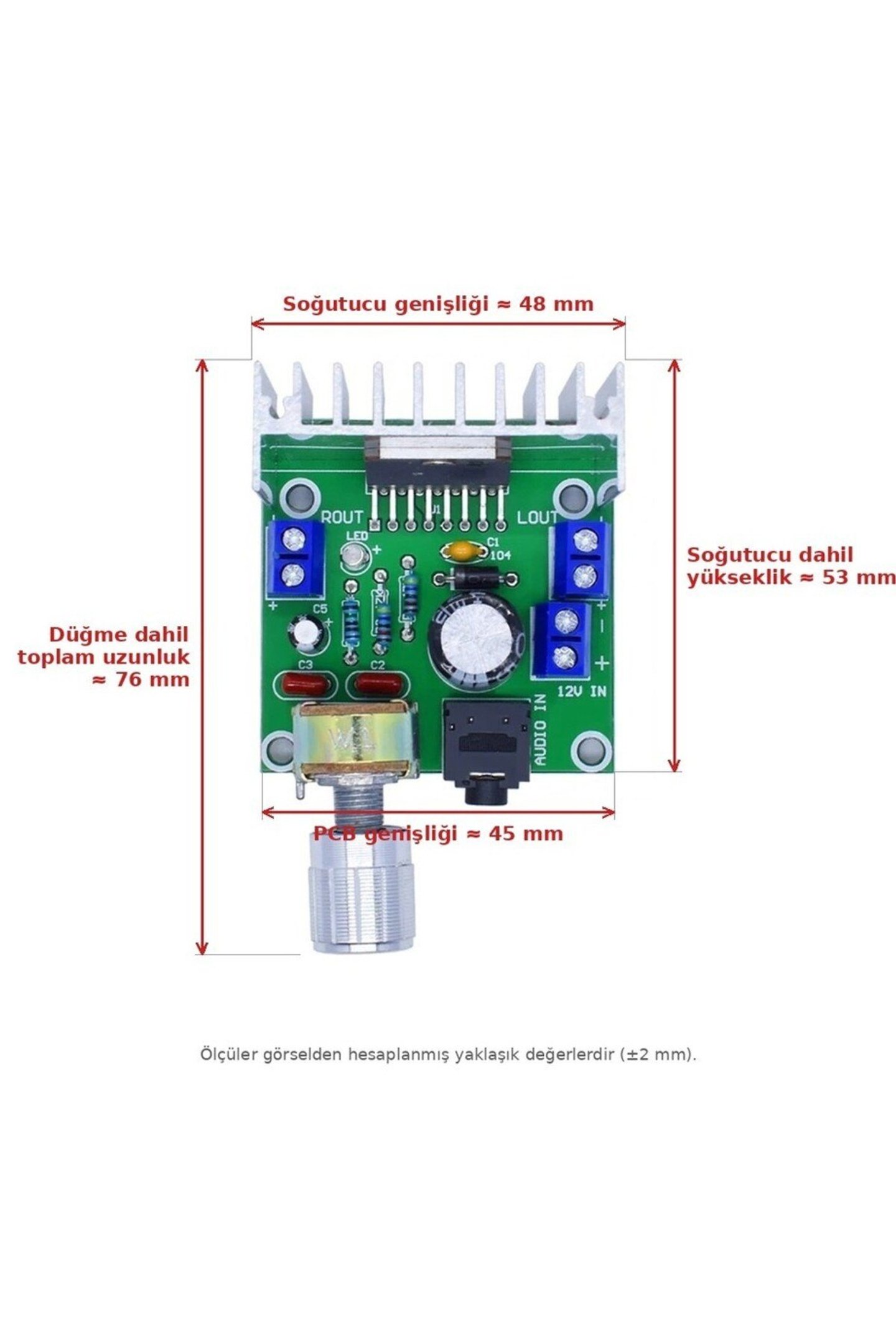

Teknik Özellikler Entegre Modeli: TDA7297 Entegre Üreticisi: STMicroelectronics Kanal Yapısı: Çift Kanal (2.0 Stereo) Yükselteç Sınıfı: AB Sınıfı Analog Amplifikatör Çıkış Mimarisi: BTL (Bridge-Tied Load / Köprü Bağlantılı Yük) Çıkış Gücü: 15 W + 15 W (12 V DC besleme ve 8 Ohm yük altında) Toplam Çıkış Kapasitesi: 30 W RMS Çalışma Gerilimi: 9 V - 12 V DC Önerilen Besleme Gerilimi: 12 V DC Önerilen Besleme Akımı: En az 2 A DC Hoparlör Empedans Uyumu: 4 Ohm - 8 Ohm Frekans Tepki Aralığı: 20 Hz - 20 kHz Toplam Harmonik Bozulma: Yüzde 0.1 (1 W çıkış gücü, 1 kHz değerinde) Sinyal Gürültü Oranı: 90 dB Ses Giriş Konnektörleri: Standart 3.5 mm AUX Dişi Soket ve 3 Pinli XH Arayüzü Hoparlör Çıkış Konnektörleri: 4 Kutuplu Vidalı Klemens Terminali (Sol ve Sağ Bağımsız) Güç Giriş Konnektörleri: 5.5 x 2.1 mm DC Dişi Jak ve 2 Kutuplu Vidalı Klemens Terminali Ses Seviye Ayarı: Kart Üzeri Entegre Döner Potansiyometre ve Tırtıklı Düğme Termal Yönetim: Kart Üzerine Monteli Kanatlı Alüminyum Soğutucu Blok Dahili Güvenlik Özellikleri: Termal Kapatma ve Çıkış Aşırı Yük Koruması Baskı Devre Kartı Malzemesi: FR-4 Çift Taraflı Fiberglas Plaket Genişlik: Yaklaşık 45 mm (Soğutucu dahil yaklaşık 48 mm) Toplam Uzunluk: Yaklaşık 76 mm (Potansiyometre ayar düğmesi dahil) Yükseklik: Yaklaşık 53 mm (Soğutucu blok dahil) Ağırlık: Yaklaşık 48 g Çalışma Sıcaklık Aralığı: Eksi 20 ile artı 70 santigrat derece arası Uyumlu Platformlar: Arduino ile uyumludur, Raspberry Pi ile uyumludur, ESP32 ile uyumludur, tüm standart hat seviyesi ses kaynakları ile uyumludur
">
