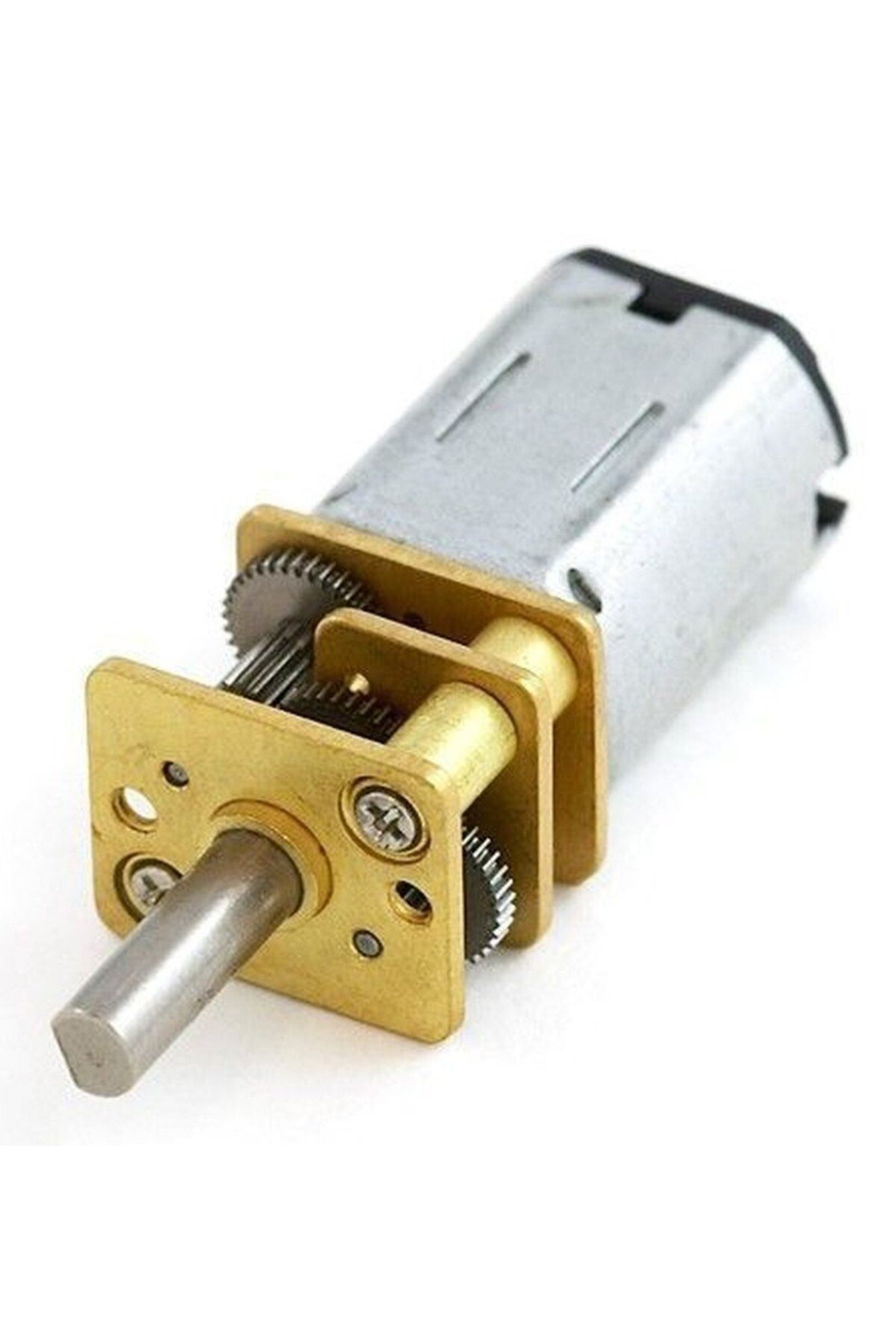

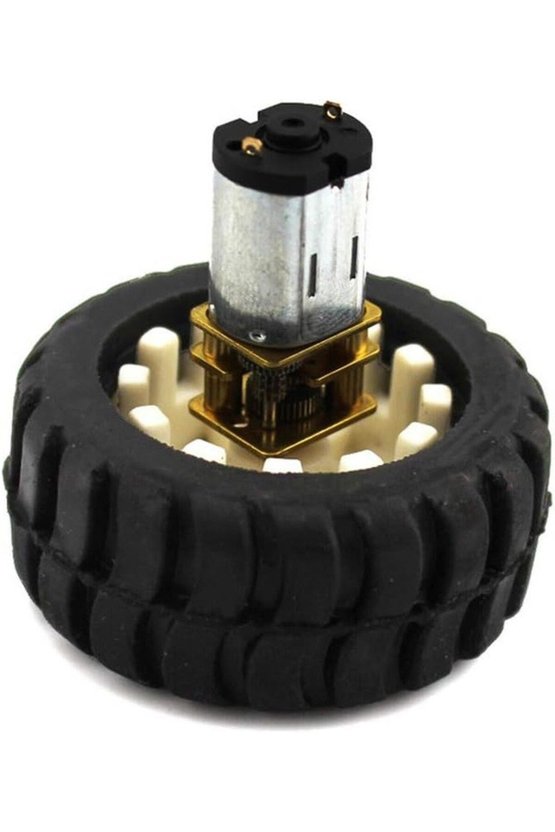

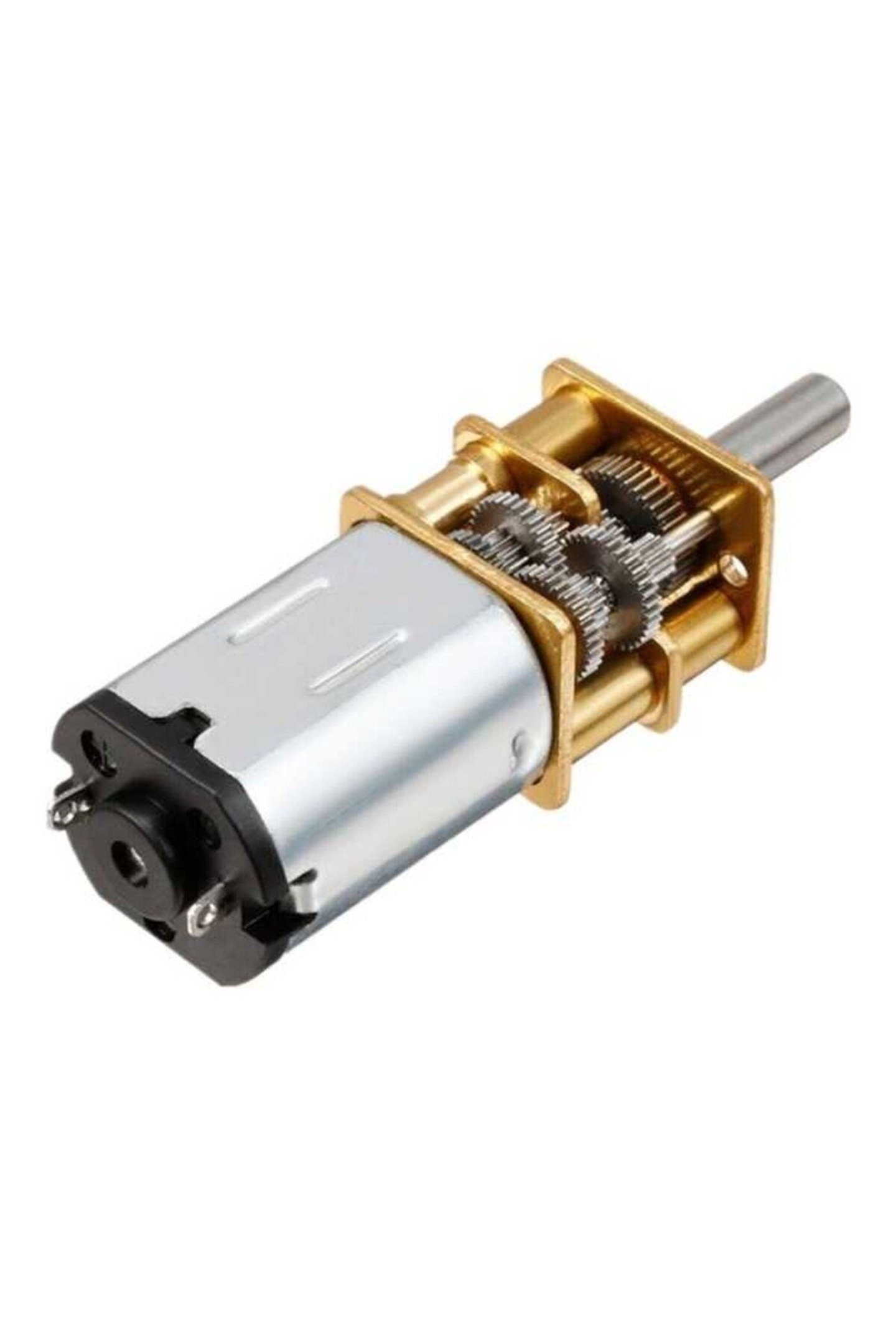

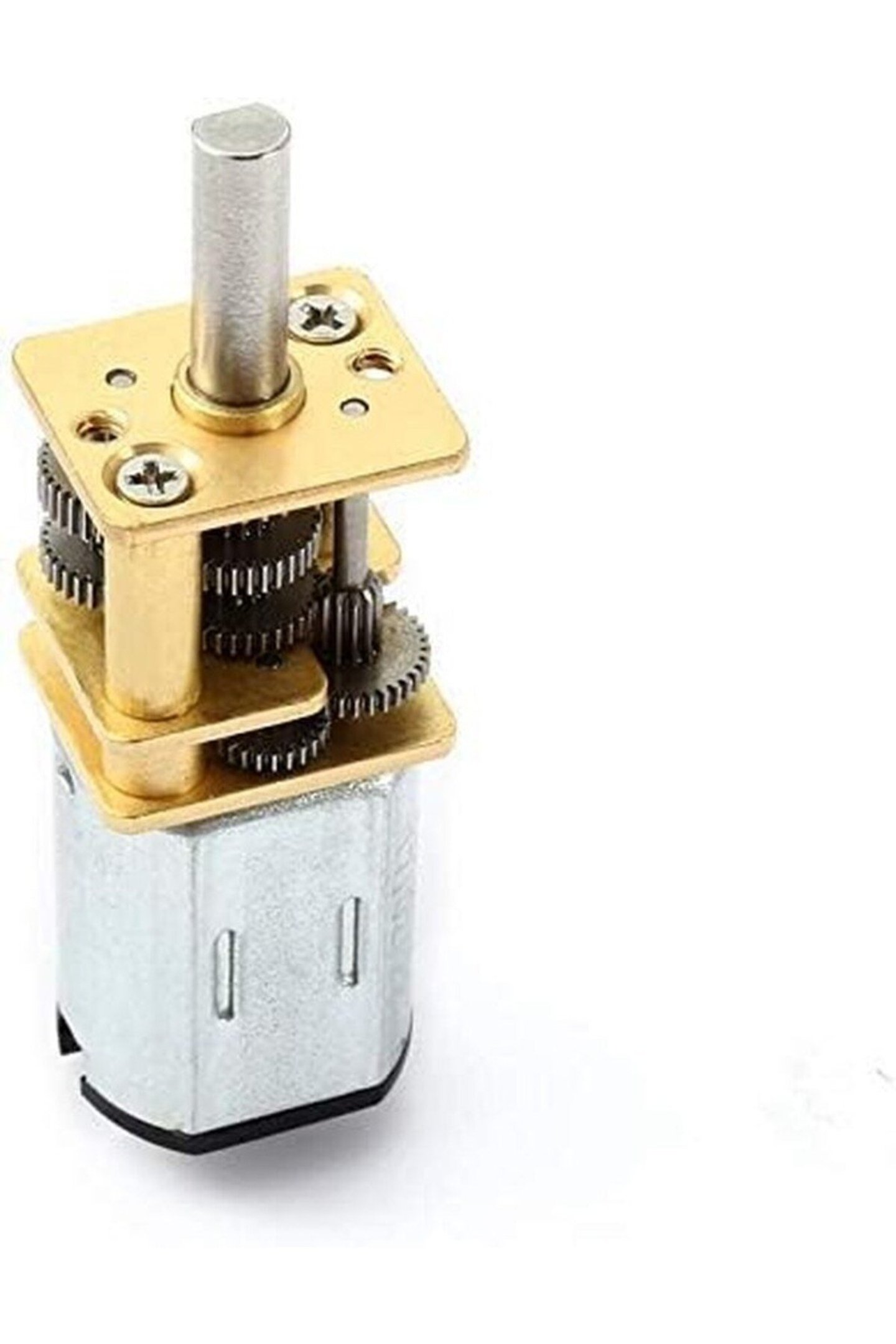

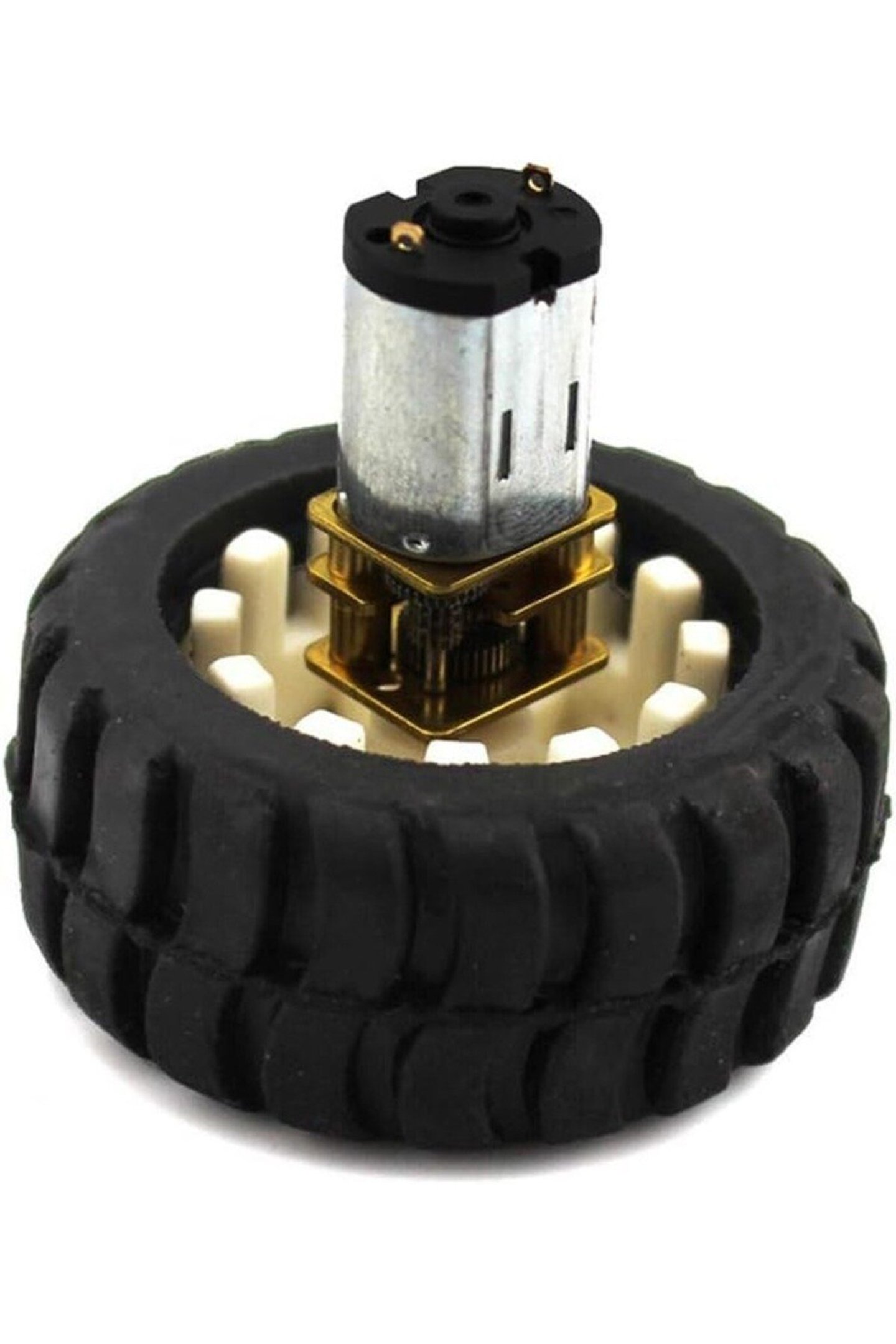

GA12-N20 12V 4000 RPM Redüktörlü DC Motor 12mm Metal Dişli D Şaft Yüksek Devirli Mikro Mekanizma ve Robotik Tahrik Motoru
Robotik Projeler ve Mekanizmalar için Metal Dişli DC Motor Çözümü ile Dengeli ve Yüksek Hızlı Tahrik
Ürün Açıklaması 12V 12mm 4000 RPM redüktörlü DC motor, GA12-N20 gövde yapısında tam metal dişli kutusuyla yüksek devirli mekanik tahrik sağlayan kompakt bir mikro motordur. Minyatür boyutları, dayanıklı pirinç redüksiyon mekanizması ve 3 mm D kesitli çıkış mili sayesinde hassas robotik projelerinde, hızlı hareket gerektiren mekatronik düzeneklerde ve model araçlarda kararlı bir sunar. Düşük boşta akım tüketimi ve geniş gerilim toleransı ile hem mikrodenetleyici tabanlı kontrol sistemlerinde hem de taşınabilir bataryalı uygulamalarda güvenle tercih edilir.
GA12-N20 Redüktörlü DC Motor Nedir ve Ne İşe Yarar? GA12-N20 redüktörlü DC motor, endüstri standardı N20 fırçalı doğru akım motor gövdesinin ön kısmına 12 mm x 10 mm kesit ölçülerine sahip hassas bir metal dişli kutusunun entegre edilmesiyle oluşturulmuş minyatür bir elektromekanik tahrik elemanıdır. Standart redüksiyonsuz mikro DC motorlar yüksüz durumda dakikada on beş bin devir gibi son derece kontrolsüz hızlara ulaşırken tork üretme kapasiteleri son derece düşüktür. Bu durum en küçük mekanik sürtünmede bile motorun durmasına ve kontrol dışı hareketlere yol açar. GA12 serisi redüksiyon yapısı, motor milinden aldığı yüksek hızlı dönme hareketini kademeli düz dişliler üzerinden aktararak belirli bir mekanik tork kazancı ile 4000 RPM nominal çıkış hızına dönüştürür.
Motorun çalışma prensibi temel elektromanyetik yasalara dayanır. Kalıcı mıknatıslarla donatılmış stator muhafazası içerisinde dönen rotor armatürü, yüksek saflıkta bakır tel ile sarılmış bobin demetlerini barındırır. Arka kapaktaki fırçalar vasıtasıyla komütatör dilimlerine aktarılan doğru akım gerilimi, bobinlerde sürekli yön değiştiren bir manyetik alan meydana getirir. Bu manyetik alan, stator mıknatıslarının sabit kutup çizgileriyle etkileşime girerek armatür milini kesintisiz bir tork ile döndürür. Elde edilen bu yüksek kinetik enerji doğrudan dış ortama verilmek yerine, motorun ön yüzeyine rijit şekilde perçinlenmiş metal dişli kutusuna iletilir.
Redüktör ünitesi, yüksek devirli çıkış hedeflendiği için düşük redüksiyon oranına sahip özel pirinç ve çelik dişli çark diziliminden meydana gelir. Birbirine hassas toleranslarla geçen dişli kademeleri, armatür milinin kontrolsüz devrini sönümleyerek 12V gerilim altında 4000 RPM seviyesinde stabil bir çıkış hareketine dönüştürür. Bu yapı, mikro boyutlardaki aktüatör mekanizmalarının ihtiyaç duyduğu dinamik tepki süresini ve çevikliği sağlar. Standart 100 RPM veya 300 RPM gibi yüksek redüksiyonlu yavaş motorların yetersiz kaldığı hızlı tarama, seri fırlatma, makara sarma ve yüksek hızlı minyatür araç yürütme projelerinde bu yüksek devir kapasitesi kritik bir görev üstlenir.
Kompakt boyutları ve dayanıklı konstrüksiyonu sayesinde GA12-N20, modern mekatronik tasarımların vazgeçilmez bir parçası haline gelmiştir. Plastik gövdeli ya da naylon dişlili motorların maruz kaldığı sürtünme kaynaklı aşınma, termal deformasyon ve diş sıyırma problemleri, bu motorun tam metal konstrüksiyonu sayesinde tamamen elimine edilmiştir. Bu sayede cihaz, uzun operasyon süreleri boyunca mekanik eksen kaçıklığı yaşamadan dengeli ve pürüzsüz bir dönüş momenti sağlamaya devam eder.
Öne Çıkan Özellikler GA12-N20 mikro redüktörlü DC motorun tasarımında ve performansında öne çıkan temel teknik nitelikler aşağıda detaylandırılmıştır: Tam Metal Dişli Mekanizması: Yüksek kaliteli pirinç ve sertleştirilmiş çelik dişlilerden oluşan redüksiyon yapısı, plastik alternatiflere kıyasla aşınmaya ve diş sıyırmalarına karşı üstün mekanik mukavemet sağlar. 4000 RPM Yüksek Çıkış Devri: Nominal 12V besleme altında dakikada 4000 devir dönme hızı üreterek hızlı tepki, dinamik hareket ve çevik mekanik tepki gerektiren sistemlerde seri hareket imkanı tanır. 12V DC Nominal Çalışma Gerilimi: Standart endüstriyel adaptörler, kuru aküler ve 3S lityum polimer batarya paketleriyle tam uyumlu çalışma karakteristiği sergiler. 3 mm D Kesitli Çıkış Mili: Çıkış milinin bir yüzeyinde yer alan 2.5 mm kalınlığındaki düz kesit alanı, tekerlek, kasnak ve kaplin bağlantılarında mekanik kilitlenme sağlayarak mil üzerinde boşa dönmeyi önler. Minyatür Gövde Tasarımı: 12 mm x 10 mm dikdörtgen kesit alanı ve mil hariç yalnızca 24 mm gövde uzunluğu ile alan kısıtı bulunan kompakt düzeneklere sorunsuz biçimde entegre edilir. Pirinç Ön ve Arka Taşıyıcı Plakalar: Dişli kutusunun her iki yüzeyini çevreleyen pirinç plakalar, dişli millerinin yataklanmasında eksen kaymasını engelleyerek kararlı ve sessiz bir çalışma ortamı sunar. Geniş Çalışma Gerilim Aralığı: 3V ile 12V DC arasındaki farklı gerilim seviyelerinde çalışabilme esnekliği sunarak uygulanan voltaj üzerinden kademesiz hız ve dinamik ayar yapılmasına olanak tanır. Arka Panel Lehim Bağlantı Klemensleri: Motorun arka plastik kapağında yer alan iki adet delikli lehim kulağı, besleme iletkenlerinin sağlam, dayanıklı ve titreşime dirençli şekilde bağlanmasını mümkün kılar. Düşük Boşta Akım Sarfiyatı: Yüksüz çalışma koşullarında yaklaşık 200 mA seviyesinde kalan enerji tüketimi, bataryalı ve taşınabilir sistemlerde enerji tasarrufunu destekler. Yüksek Hızlı Mekanik Verimlilik: Düşük redüksiyon kademesi sayesinde iç mekanik sürtünme kayıpları asgari düzeyde tutulmuş, giriş elektriksel gücünün kinetik harekete dönüşüm oranı optimize edilmiştir. Standart Ön Montaj Yuvaları: Redüktör ön yüzeyinde merkezler arası 9 mm açıklıkla konumlandırılmış 2 adet vida yuvası, M1.4 veya M1.6 cıvatalarla şasiye rijit sabitleme olanağı tanır. Çift Yönlü Dönüş Kabiliyeti: Giriş terminallerine uygulanan doğru akım polaritesi değiştirilerek veya çift kanallı H-köprüsü sürücüler vasıtasıyla dönüş yönü anlık olarak saat yönüne ya da tersine çevrilebilir.
Kullanım Alanları GA12-N20 12V 4000 RPM redüktörlü DC motor, yüksek dönüş hızı ve küçük gövde yapısının bir araya geldiği çok sayıda teknik alanda ve projede başarıyla uygulanmaktadır: Robotik yarışma sistemleri ve çevik araç platformları, bu motorun en yoğun kullanıldığı alanların başında gelir. Hızlı çizgi izleyen robotlarda viraj içi hız dengesini korumak, labirent çözen mikro fare mekanizmalarında yüksek ivmelenme sağlamak ve hafif siklet mini sumo platformlarında seri manevra kabiliyeti elde etmek için 4000 RPM çıkış hızı ideal bir çözüm sunar. Klasik yavaş redüktörlerin hantal kaldığı düz zemin pistlerinde aracın düzlük hızını en üst seviyeye taşır.
Model araç ve hobi mühendisliği uygulamalarında, ölçekli araçların dinamik tahrik organı olarak değerlendirilir. Küçük ölçekli uzaktan kumandalı arabalarda, mini sürat teknelerinin pervane şaftı aktarımlarında ve ölçekli model tren lokomotiflerinin cer dişlisi bağlantılarında yüksek devir kapasitesiyle gerçekçi bir hareket dinamiği oluşturur. Metal dişli yapısı, model araçların anlık dur-kalk hareketlerinde ve yön değişimlerinde plastik dişlilere göre kırılma riskini tamamen bertaraf eder.
Mekatronik laboratuvarları, üniversite araştırma projeleri ve teknik eğitim platformlarında temel eyleyici eleman olarak sıklıkla tercih edilir. Öğrencilerin ve araştırmacıların mikrodenetleyici tabanlı hız kontrol algoritmaları, darbe genişlik modülasyonu mantığı ve yön kontrol sürücülerini test ettikleri deney setlerinde dayanıklı ve kararlı bir işlev üstlenir. Kompakt yapısı sayesinde breadboard prototipleme süreçlerinde ve taşınabilir deney istasyonlarında yer kaplamaz.
Otomasyon düzenekleri ve endüstriyel prototipler kapsamında, küçük parçaların hızlı şekilde yönlendirildiği ayırma konveyörlerinde, test fikstürlerinde ve parça fırlatma mekanizmalarında görev alır. Minyatür döner tablalarda, optik sensör test düzeneklerinde ve barkod ya da parça tarama mekanizmalarında gereken periyodik ve hızlı hareket döngülerini yüksek verimlilikle yerine getirir.
Akıllı ev aletleri ve küçük cihaz prototiplemesinde; mini stor perde ve güneşlik sarım makaralarında, otomatik yemleme düzeneklerinde, kapı kilit dili hızlandırma ünitelerinde ve otomatik kağıt ya da şerit besleme kızaklarında değerlendirilir. 12V DC gerilim standardı, ev ve ofis ortamlarındaki merkezi adaptör hatlarıyla doğrudan besleme yapılabilmesini mümkün kılar.
Medikal laboratuvar ekipmanları ve hassas analiz cihazı konseptlerinde; düşük vizkoziteli sıvıların transfer edildiği minyatür peristaltik pompa prototiplerinde, reaktif tüpü karıştırma düzeneklerinde ve optik filtre çarkı çevirme ünitelerinde kesintisiz ve dinamik bir dönme hareketi sağlar.
Kamera ve optik stabilizasyon düzeneklerinde; iki eksenli pan-tilt yönlendirme platformlarının hızlı açı değiştirme kademelerinde, mini gimbal mekanizmalarında ve robotik göz prototiplerinde eksen hareketlerini çevik bir şekilde gerçekleştirmek üzere entegre edilir.
Uyumluluk, Bağlantı ve Kullanım GA12-N20 mikro redüktörlü DC motorun elektriksel terminalleri ve mekanik montaj yüzeyleri, elektronik devrelerle ve şasi elemanlarıyla kolayca entegre edilebilecek biçimde tasarlanmıştır. Motorun elektriksel bağlantı noktalarının işlevleri şu şekildedir: Pozitif (+) Besleme Terminali: Doğru akım güç kaynağının veya motor sürücü kartının pozitif çıkış hattına bağlanır; ters kutuplama yapılmadığı sürece motor miline saat yönünde dönüş hareketi kazandırır. Negatif (-) Besleme Terminali: Doğru akım güç kaynağının veya motor sürücü kartının negatif referans hattına bağlanır; besleme kutupları yer değiştirdiğinde dönüş hareketi derhal ters yöne çevrilir.
Doğrudan bir mikrodenetleyici geliştirme kartının (örneğin Arduino, ESP32, STM32 veya Raspberry Pi platformları) giriş-çıkış pinlerinden bu motora enerji verilmemelidir. Mikrodenetleyici pinleri genellikle en fazla 20 mA ile 40 mA arasında akım sağlayabilirken, GA12-N20 motoru yüksüz durumda yaklaşık 200 mA, zorlanma anında ise 2.5A seviyelerine kadar akım çekebilir. Bu akım talebi doğrudan pine bağlandığı takdirde geliştirme kartının işlemcisini geri dönülemez biçimde yakabilir. Bu sebeple motor ile mikrodenetleyici kartı arasında mutlaka çift kanallı bir motor sürücü köprüsü kullanılmalıdır.
Donanım uyumluluğu açısından TB6612FNG, DRV8833, L298N ve L293D motor sürücü entegre ve modülleri bu motorla tam uyumlu çalışır. Özellikle TB6612FNG ve DRV8833 gibi modern MOSFET tabanlı sürücüler, düşük iç dirençleri sayesinde gerilim düşümünü asgari düzeyde tutarak motorun 12V gerilimden tam verim almasını sağlar. Sürücü modülünün motor çıkış klemenslerine motorun iki arka terminalinden gelen iletkenler bağlanır; sürücünün kontrol girişleri ise mikrodenetleyicinin dijital ve PWM pinlerine aktarılır.
Hız ayarı gerçekleştirmek için mikrodenetleyiciden motor sürücünün yetkilendirme veya giriş pinlerine PWM (darbe genişlik modülasyonu) sinyali gönderilir. Görev çevrimi (duty cycle) yüzde sıfır ile yüzde yüz arasında değiştirilerek motor milinin dönüş devri sıfırdan 4000 RPM değerine kadar kademesiz olarak ayarlanabilir. Dönüş yönünü değiştirmek için H-köprüsü sürücünün mantıksal kontrol pinlerine çapraz lojik seviyeler (örneğin bir girişe mantıksal yüksek, diğerine mantıksal düşük) uygulanır.
Mekanik kurulum aşamasında ön yüzde yer alan vida deliklerinden faydalanılır. Bu delikler M1.4 veya M1.6 metrik diş yapısına sahiptir. Şasiye montaj yapılırken kullanılacak vidaların redüktör plakası içerisine giren diş boyunun 2 mm'yi aşmamasına azami dikkat edilmelidir. Gereğinden uzun vidalar redüktörün iç boşluğuna taşarak ilk kademe dişlilerine temas eder ve mekanizmayı kilitleyerek motorun yanmasına neden olabilir. Motor gövdesini sabitlemek için N20 tipi motorlara özel üretilmiş U tipi metal ya da plastik montaj braketleri de tercih edilebilir.
Elektromanyetik parazitlerin bastırılması amacıyla motorun arka lehim kulakları arasına 100 nF değerinde bir seramik disk kondansatör lehimlenmesi önemle tavsiye edilir. Fırçaların komütatör dilimlerine sürtünmesi esnasında oluşan mikro arklar, besleme hatlarına yüksek frekanslı parazit yayabilir. Bu kondansatör, oluşan elektriksel gürültüyü sönümleyerek aynı hat üzerindeki mikrodenetleyici ve sensörlerin kilitlenmesini veya hatalı okuma yapmasını engeller.
Avantajlar ve Faydalar GA12-N20 12V 4000 RPM redüktörlü DC motor, mekanik yapısı ve operasyonel değerleriyle kullanıcılara pek çok somut avantaj sunar: Tam metal dişli bloğu, ürünün en belirgin mekanik avantajıdır. Yüksek dönüş hızlarında plastik dişlilerde meydana gelen sürtünme ısınması, dişlerin erimesine, profillerinin bozulmasına ve yük altında sıyrılarak boşa dönmesine sebep olur. Bu üründe yer alan pirinç ve çelik dişliler, uzun süreli dinamik çalışma koşullarında dahi geometrik formunu koruyarak kararlı güç iletimini sürdürür.

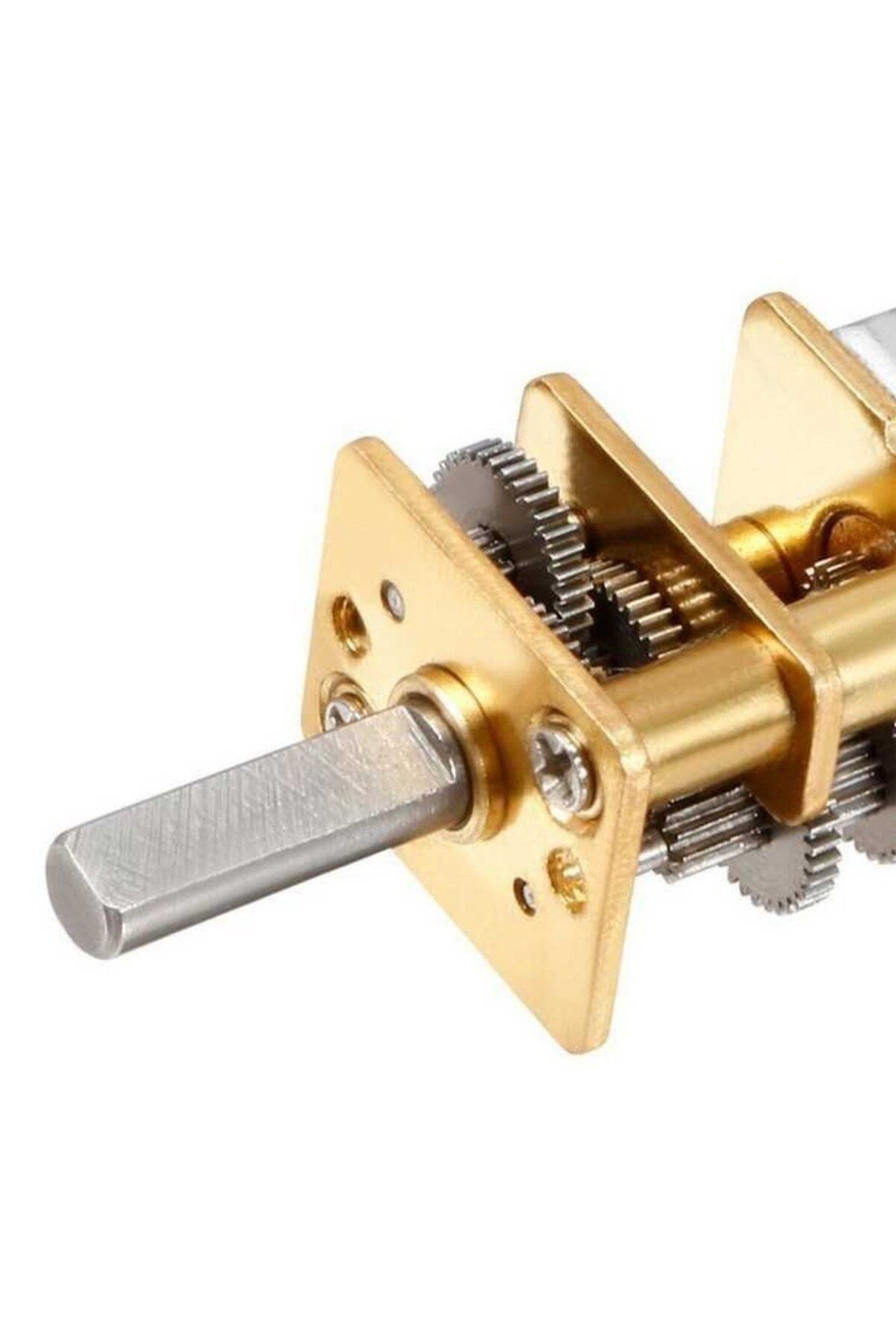

3 mm D tipi kesitli şaft geometrisi, montajlanan hareket aktarım bileşenlerinin güvenliğini temin eder. Silindirik millerde tekerlek göbeği ya da kasnak sabitleme vidası mil üzerinde kayma yaparak dönme hareketinin aktarılamamasına yol açar. D şaftın sağladığı düz baskı yüzeyi, setskur vidaların ya da D tipi tekerlek yuvalarının mile mekanik bir kilit gibi oturmasını sağlayarak yüksek ivmelenmelerde dahi patinaj riskini ortadan kaldırır.
Yüksek devirli tahrik kabiliyeti, standart redüktörlü motorların sunduğu düşük devir sınırlamasını aşar. Piyasada yaygın bulunan mikro motorlar genellikle 100 RPM ile 600 RPM arasında yoğunlaşırken, 4000 RPM seviyesi özellikle hızlı ilerlemesi gereken yarışma robotlarında ve seri mekanizmalarda harici hız arttırıcı kasnak düzeneklerine duyulan ihtiyacı ortadan kaldırarak mekanik tasarımı sadeleştirir.
Kompakt hacim ve hafiflik faktörü, taşınabilir sistemlerde batarya ömrünü ve şasi dengesini korur. Yalnızca 10 gram ağırlığındaki motor, toplam sistem yükünü artırmadan yüksek bir güç-ağırlık oranı oluşturur. Bu hafiflik, hava araçları prototiplerinde ve hafif robotik platformlarda atalet momentini düşürerek yönlendirme tepkilerini hızlandırır.
Enerji verimliliği ve geniş gerilim uyumu, esnek güç kaynağı planlamasına imkan tanır. 12V nominal değerin yanı sıra 6V veya 9V gibi ara gerilimlerle de kararlı biçimde çalışabilmesi, projede mevcut olan batarya türlerine göre sistem tasarımının kolayca adapte edilmesini sağlar.
Kimler İçin Uygundur? GA12-N20 yüksek devirli mikro redüktörlü DC motor, farklı uzmanlık ve ilgi alanlarındaki kullanıcı gruplarının ihtiyaçlarına hitap eder: Robotik yarışma takımları ve geliştiricileri için vazgeçilmez bir tahrik elemanıdır. MEB robot yarışmaları, Teknofest ve üniversite robot günleri kapsamında hızlı çizgi izleyen, mini sumo ve labirent çözen kategorilerinde derece hedefleyen yarışmacılar, bu motorun sunduğu 4000 RPM çıkış hızını taktiksel bir avantaja dönüştürebilir.
Mühendislik öğrencileri, araştırmacılar ve akademisyenler; mekatronik, makine, kontrol ve elektrik-elektronik bölümlerindeki laboratuvar çalışmalarında, bitirme tezlerinde ve dinamik sistem modelleme projelerinde sağlam bir fiziksel aktüatör olarak bu motoru güvenle kullanabilirler.
Maker toplulukları ve DIY elektronik meraklıları; kendi imkanlarıyla 3D yazıcıdan bastıkları şasiler üzerine kurdukları akıllı araçlarda, otomatik mekanizmalarda ve kişisel otomasyon projelerinde kolay sürülebilir ve standart ölçülere sahip olması nedeniyle bu motoru tercih ederler.
Model araç üreticileri ve RC araç modifikasyonu yapanlar; ölçekli arabaların, sürat teknelerinin veya lokomotif modellerinin iç mekanik tahrik sistemlerini yenilemek veya yüksek hız performansına kavuşturmak isteyen tecrübeli modelciler için ideal yapısal özellikler taşır.
Endüstriyel ürün tasarımcıları ve AR-GE personeli; seri üretime geçmeden önce hazırlanan konsept prototiplerde, küçük ebatlı döner sensör kafalarında ve mikro test fikstürlerinde hızlı ve fonksiyonel bir hareket kaynağı olarak üründen yararlanabilirler.
Doğru Ürünü Seçerken Dikkat Edilecekler Projeniz için motor seçimi yaparken mekanik ve elektriksel parametrelerin doğru değerlendirilmesi, sistemin kararlı ve uzun ömürlü çalışması açısından kritik önem taşır: Hız ve tork dengesi göz önünde bulundurulmalıdır. Elektrik motorlarında redüksiyon oranı azaldıkça çıkış devri yükselir, buna karşın elde edilen tork miktarı düşer. 4000 RPM değeri son derece yüksek bir dönüş hızını temsil eder; dolayısıyla bu motor ağır yük kaldırmak, dik rampaları yüksek ağırlıkla tırmanmak veya büyük mekanik dirençleri yenmek için tasarlanmamıştır. Önceliği yüksek tork olan projelerde 100 RPM, 200 RPM veya 300 RPM gibi daha yüksek redüksiyon oranlı N20 modelleri seçilmelidir. Bu model ise seri hareket ve yüksek dönme hızının arandığı hafif düzenekler için uygundur.
Besleme kaynağının ve sürücünün akım kapasitesi doğru hesaplanmalıdır. Motor yüksüz durumda yaklaşık 200 mA çekerken, kalkış anında veya zorlanma altında 2.5A tepe akımına ulaşabilir. Kullanılacak güç kaynağının ve motor sürücü modülünün bu anlık akım piklerini karşılayabilecek toleransta olması gerekir. Yetersiz güç kaynakları gerilim çökmesine sebep olarak mikrokontrolcünün yeniden başlamasına (reset atmasına) yol açabilir.
Gerilim seviyesinin devir hızına doğrudan etkisi dikkate alınmalıdır. Motor 12V nominal gerilime göre optimize edilmiştir. Sisteminizi 6V gerilimle beslediğinizde elde edeceğiniz boşta devir hızı yaklaşık 2000 RPM seviyesine, tork kapasitesi ise yarı yarıya düşecektir. Tasarımınızdaki hız hedeflerini belirlerken kullanacağınız bataryanın hücre sayısı ve voltaj eğrisi hesaba katılmalıdır.
Mile binen radyal ve eksenel yük sınırlarına özen gösterilmelidir. 3 mm çapındaki çelik mil, aşırı yanal baskılara maruz kaldığında redüktörün pirinç ön yatak kovanında aşınma veya mil eğilmesi meydana gelebilir. Motor miline takılan tekerlek veya mekanik parçaların balansının düzgün olması ve aşırı ağır tekerlek çaplarından kaçınılması mekanik ömrü uzatır.
Isıl yönetim ve çalışma çevrimi planlanmalıdır. Yüksek devirli mikro motorlar kapalı ve dar alanlarda kesintisiz tam yük altında çalıştırıldığında gövde sıcaklıkları artabilir. Projenizde motorun yeterli hava sirkülasyonu alabileceği bir yerleşim planlanmalı ve uzun süreli kilitlenmelerden kaçınılmalıdır.
Güvenli Kullanım, Bakım ve Saklama Motorun elektriksel ve mekanik sağlığını uzun süre korumak için montaj, lehimleme ve işletim aşamalarında aşağıdaki kurallara titizlikle uyulmalıdır: Arka klemenslere kablo lehimleme işlemi sırasında azami dikkat gösterilmelidir. Motorun arka kapağı mühendislik plastiğinden imal edilmiştir ve iç kısımda fırçaları tutan hassas metal yaylar bulunur. Havya ucu lehim terminaline 2 ila 3 saniyeden daha uzun süre temas ettirilmemelidir. Aşırı ısı iletken klemens üzerinden içeri sızarak fırça yuvalarını eritebilir, bu da fırçaların komütatöre temasını bozarak motoru tamamen kullanım dışı bırakabilir. İnce kesitli iletkenler ve kaliteli lehim teli kullanılarak hızlı bir lehimleme gerçekleştirilmelidir.
Motor milinin mekanik olarak bloke edilmesinden kesinlikle kaçınılmalıdır. 4000 RPM gibi yüksek devirli bir motorun mili harici bir engelle tamamen kilitlendiğinde, rotor sargılarından geçen zorlanma akımı hızla ısı enerjisine dönüşür. Birkaç saniyeden uzun süren kilitlenmeler rotor üzerindeki emaye bakır tel yalıtımının yanmasına ve kısa devre oluşmasına neden olur. Motor sürücünüzün yazılımsal akım sınırlama veya sigorta özelliklerini devreye almak bu riski önler.
Redüktör dişli bloğu açık kafesli bir mimariye sahiptir. Bu nedenle çalışma ortamında bulunan metal çapakları, lehim damlaları, ahşap tozu ve kum gibi partiküllerin dişlilerin arasına girmesi engellenmelidir. Yabancı parçacıklar yüksek devirle dönen dişliler arasında sıkışarak mekanizmayı kilitleyebilir ya da diş profillerini aşındırabilir. Tozlu ortamlarda kullanılacaksa motorun üzerine koruyucu bir başlık geçirilmelidir.
Dişli mekanizması fabrika çıkışında hafif bir yağlama ile gelir. Uzun süreli kullanımlarda sürtünmeyi azaltmak ve sessiz çalışmayı desteklemek amacıyla redüktör dişlilerine az miktarda ince sentetik mekanizma gresi veya silikon bazlı yağ uygulanabilir. İletken veya petrol bazlı ağır yağların motorun arka fırça bölümüne sızmamasına dikkat edilmelidir.
Montaj vidası uzunluğu kuralına kesinlikle riayet edilmelidir. Ön yüzde bulunan montaj deliklerine vidalanacak cıvataların redüktör gövdesine giriş derinliği 1.5 - 2 mm aralığında tutulmalıdır. Vidaların içeriye fazla girmesi, iç kısımdaki birinci kademe pinyon dişlisini mekanik olarak sıkıştırır ve motorun dönmesini engeller.
Kullanılmayan motorlar kuru, nemsiz, doğrudan güneş ışığı almayan ve aşındırıcı kimyasal gazlardan arındırılmış ortamlarda, oda sıcaklığında saklanmalıdır. Yüksek nem fırçaların ve komütatörün oksitlenmesine yol açarak elektriksel temas direncini artırabilir.
GA12-N20 Redüktörlü DC Motor Hakkında Sık Sorulan Sorular GA12-N20 redüktörlü DC motor 12V nominal gerilimin altında çalıştırılabilir mi? Evet, bu motor 3V ile 12V DC arasındaki gerilimlerde sorunsuz biçimde çalışır; ancak uygulanan voltaj düştükçe motorun boşta devir hızı ve ürettiği tork besleme voltajıyla doğru orantılı olarak azalır. Motorun 4000 RPM olan çıkış dönüş hızı nasıl kontrol edilir ve ayarlanır? Motorun hız kontrolü, bir mikrodenetleyici kartı ve motor sürücü modülü aracılığıyla sürücüye uygulanan PWM (darbe genişlik modülasyonu) sinyalinin görev çevrimi değiştirilerek kademesiz ve hassas biçimde gerçekleştirilir. Redüktör kutusu içerisindeki dişliler metal midir yoksa plastik mi? GA12-N20 modelinin redüksiyon kutusu içerisinde yer alan tüm dişliler yüksek dayanımlı pirinç ve sertleştirilmiş çelik malzemeden üretilmiş olup plastik dişli içermez. 3 mm D kesitli çıkış miline tekerlek, dişli veya kasnak montajı nasıl yapılır? Milin üzerindeki 2.5 mm düzlük yüzeyi, D tipi göbeğe sahip tekerleklerin doğrudan geçirilmesine veya standart kasnakların setskur vidası ile düz yüzeye sıkılarak kayma yapmadan kilitlenmesine olanak tanır. Motorun dönüş yönünü saat yönünden ters yöne çevirmek için ne yapılmalıdır? Motorun arka terminallerine uygulanan artı ve eksi kutup bağlantılarının yerini değiştirmek veya bağlı olduğu H-köprüsü motor sürücü üzerinden kontrol sinyallerini ters çevirmek dönüş yönünü anında değiştirir. Motor doğrudan bir Arduino, Raspberry Pi veya ESP32 pinine bağlanabilir mi? Hayır, mikrodenetleyici pinleri motorun gereksinim duyduğu 200 mA boşta ve 2.5A zorlanma akımını taşıyamaz; doğrudan bağlantı mikrodenetleyici çipinin yanmasına sebep olacağından araya mutlaka uygun bir motor sürücü eklenmelidir. GA12-N20 motoru sürmek için hangi motor sürücü kartları tercih edilmelidir? Kompakt projeler için TB6612FNG ve DRV8833 sürücüleri düşük iç dirençleri ve yüksek verimleri nedeniyle idealdir; ayrıca L298N ve L293D sürücü kartları da güvenle kullanılabilir. Motor çalışma sırasında aşırı yüke maruz kalıp durursa (zorlanma) ne olur? Motor mili kilitlendiğinde akım tüketimi anında 2.5A tepe değerine fırlar ve sargılar hızla ısınmaya başlar; bu durumun birkaç saniyeden fazla sürmesi motor bobinlerinin yanmasına yol açabileceğinden enerji hemen kesilmelidir. Ön gövdede yer alan montaj deliklerine vida takılırken nelere dikkat edilmelidir? Montaj deliklerine takılacak M1.4 veya M1.6 vidaların diş boyu en fazla 2 mm olmalıdır; daha uzun vidalar redüktörün içindeki dişlilere fiziksel olarak temas ederek mekanizmanın dönmesini engeller ve motoru kilitler. Fırçalı DC motorun yaydığı elektriksel parazitleri önlemek için ne yapılmalıdır? Motorun iki besleme terminali arasına lehimlenecek 100 nF değerinde seramik bir kondansatör, fırçalardan kaynaklanan yüksek frekanslı ark gürültülerini sönümleyerek mikrodenetleyici sistemlerinin kararlı çalışmasını temin eder.
Paket İçeriği 1 adet 12V 12mm 4000 RPM Redüktörlü DC Motor (GA12-N20)

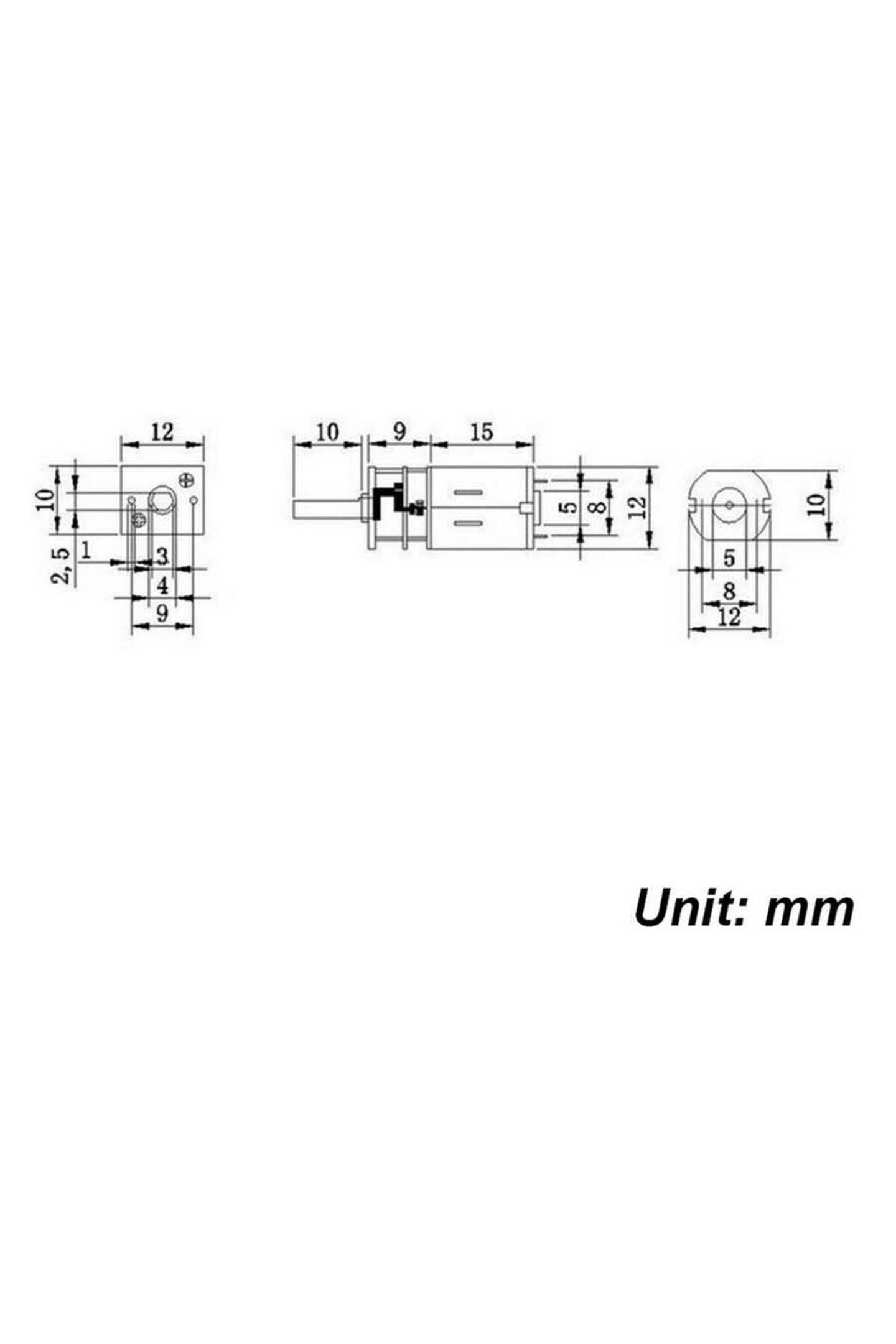

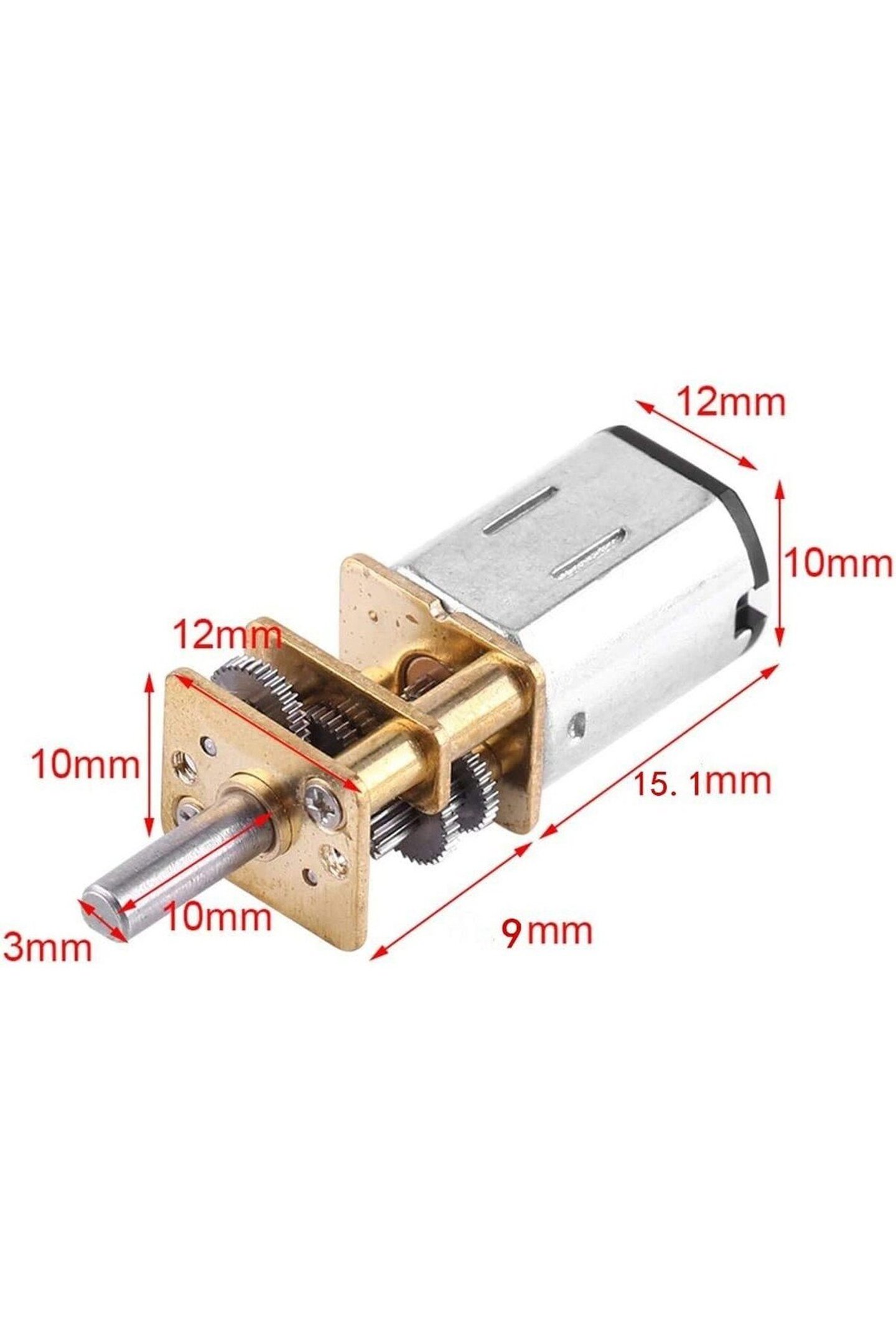

Teknik Özellikler Model: GA12-N20 Üretici Parça Kodu: GA12-N20-12V-4000 Ürün Tipi: Mikro Redüktörlü DC Motor Motor Gövde Tipi: N20 Fırçalı Doğru Akım Motoru Nominal Çalışma Gerilimi: 12V DC Çalışma Gerilimi Aralığı: 3V - 12V DC Boşta Dönüş Hızı: 4000 RPM (@ 12V DC) Boşta Akım Tüketimi: 200 mA (± 40 mA) Zorlanma (Stall) Akımı: 2.5 A (@ 12V DC) Redüksiyon Mekanizması: Düz Dişli Kutusu (Spur Gearbox) Dişli Malzemesi: Tam Metal (Pirinç ve Çelik) Çıkış Mili Tipi: D Şaft (Tek Tarafı Düzleştirilmiş Mil) Çıkış Mili Çapı: 3 mm Çıkış Mili D Düzlük Kalınlığı: 2.5 mm Çıkış Mili Uzunluğu: 10 mm Redüktör Gövde Genişliği: 12 mm Redüktör Gövde Yüksekliği: 10 mm Redüktör Kutu Uzunluğu: 9 mm Motor Gövde Uzunluğu: 15 mm Mil Hariç Toplam Gövde Boyu: 24 mm Mil Dahil Toplam Uzunluk: 34 mm Montaj Delik Tipi: M1.4 / M1.6 Metrik Vida Yuvaları Montaj Delikleri Merkez Mesafesi: 9 mm Elektriksel Bağlantı Arayüzü: 2 Pinli Lehim Klemensi Çalışma Sıcaklığı Aralığı: -10 °C ile +60 °C arası Yaklaşık Ağırlık: 10 g Uyumlu Platformlar: Arduino, Raspberry Pi, ESP32, STM32 ve tüm standart mikrodenetleyici sistemleri (uygun motor sürücü modülü ile) Menşei: Çin Halk Cumhuriyeti
">
