PICkit 3 Programlayıcı ve Hata Ayıklayıcı 6 Pin ICSP Arayüzlü Set Kırmızı Mini USB Kablosu ile Devre İçi Kod Yükleme Donanımı
Mikrodenetleyiciler İçin Hızlı Yazılım Yükleme ve Donanım Testi Sağlayan Kapsamlı Çalışma Seti

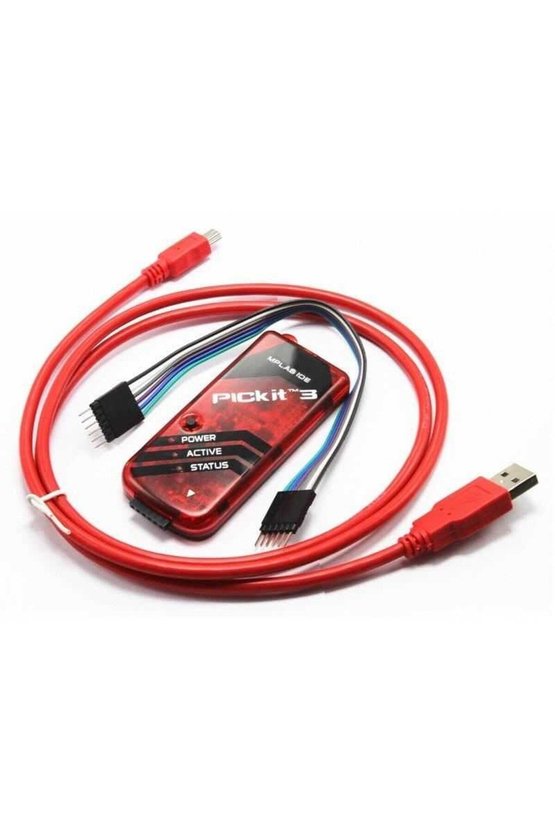

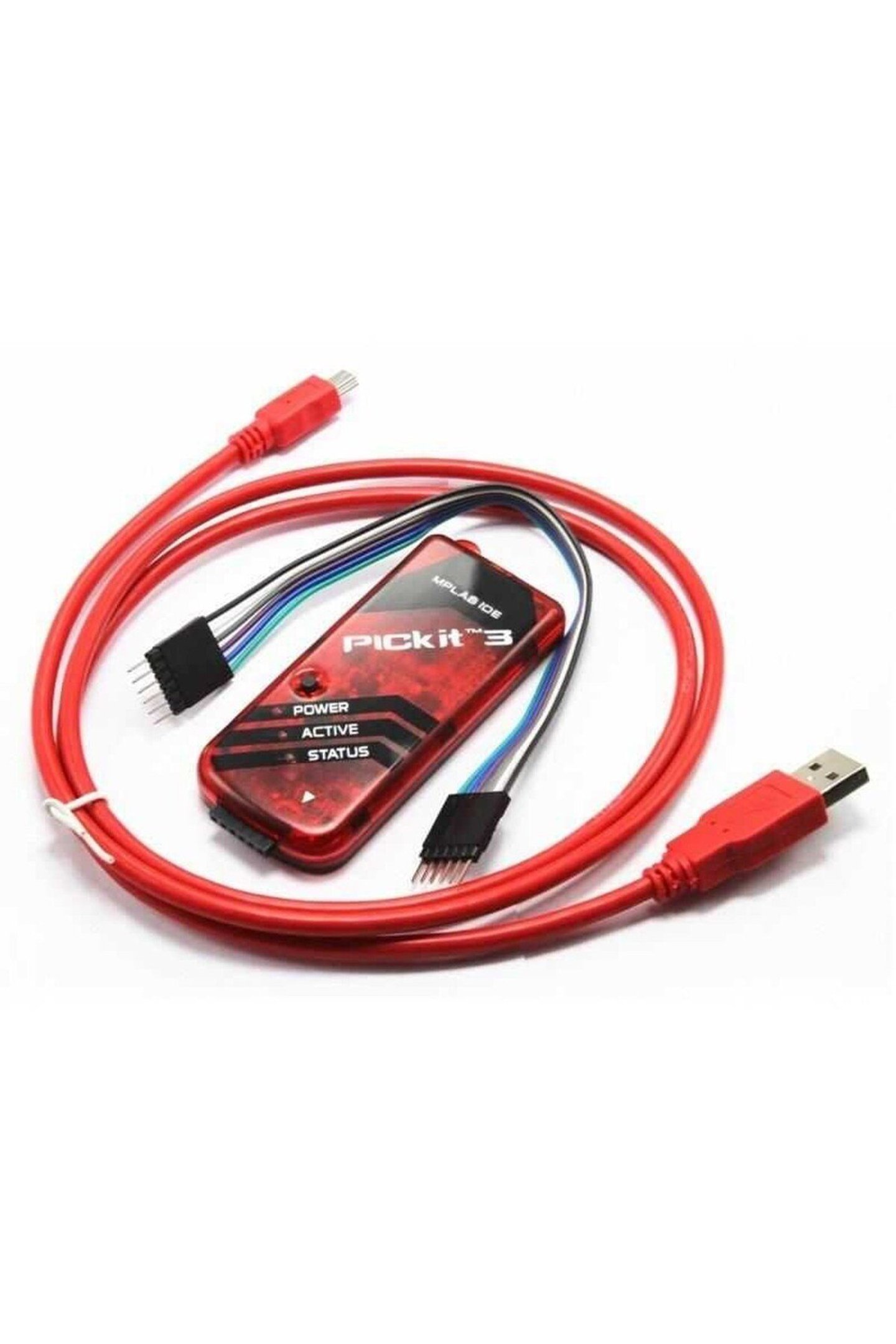

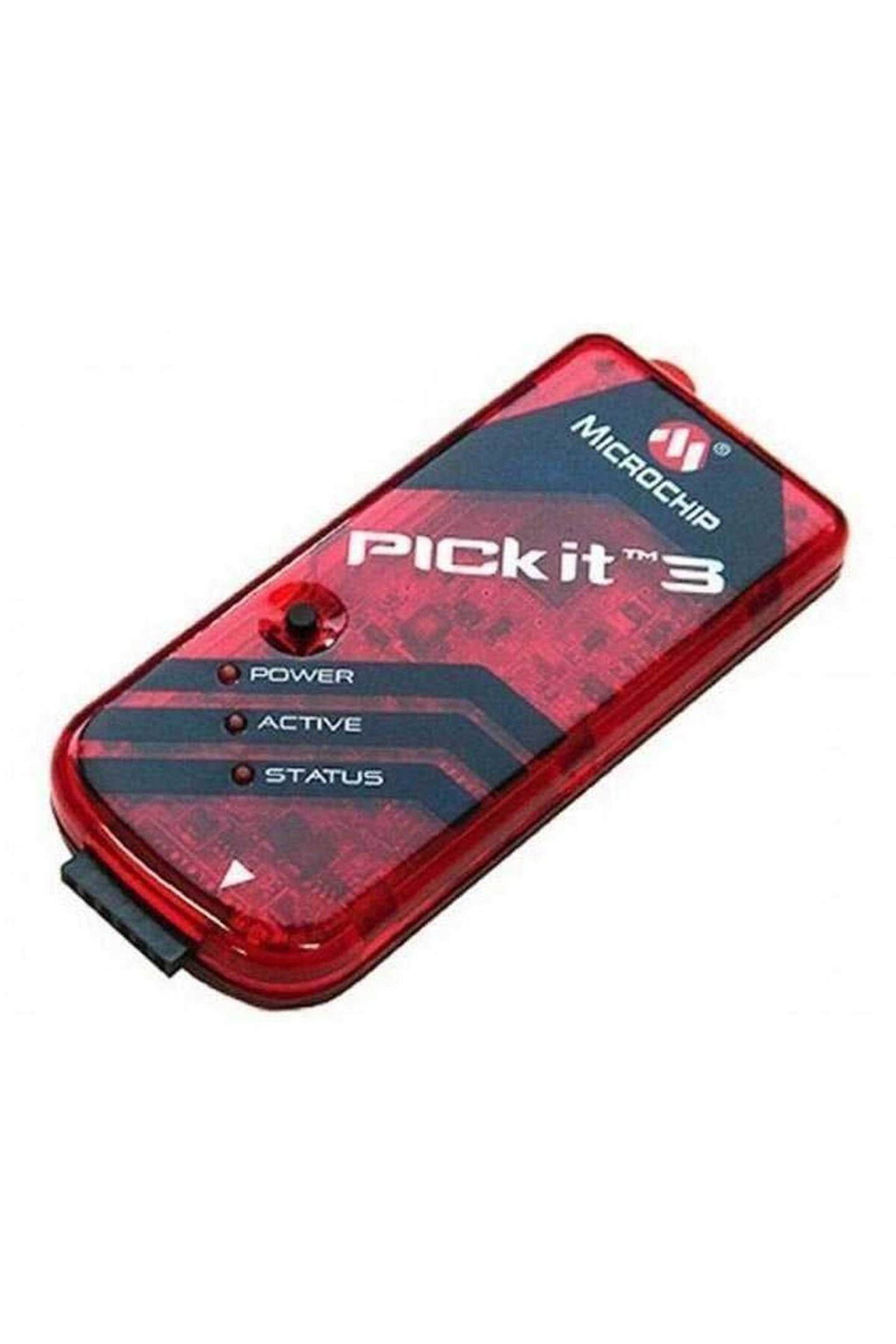

Ürün Açıklaması PICkit 3 Programlayıcı ve Hata Ayıklayıcı, USB bağlantılı 6 pin ICSP arayüzüyle mikrodenetleyicilere kod yükleyen ve hata ayıklayan profesyonel bir donanımdır. Gömülü sistem geliştirme süreçlerinde mikrodenetleyicilerin flash belleklerine derlenmiş makine kodlarının güvenle aktarılmasını sağlarken, aynı zamanda devre üzerinde gerçek zamanlı test ve donanım doğrulama operasyonlarının yürütülmesine zemin hazırlar. Şeffaf kırmızı koruyucu gövdesi, kompakt yapısı ve doğrudan bilgisayarın USB portu üzerinden sağlanan çalışma enerjisi sayesinde hem laboratuvar ortamlarında hem de saha uygulamalarında yüksek verimlilik sunar.
Geliştirme aşamasındaki elektronik kartların üzerinde bulunan mikrodenetleyiciyi devreden lehimle ayırmaya gerek bırakmayan devre içi seri programlama mimarisi, mühendislerin ve geliştiricilerin donanım tasarım süreçlerini hızlandırır. Geniş çalışma gerilimi aralığı sayesinde hem geleneksel 5V mantık seviyesine sahip mikrodenetleyiciler hem de modern düşük gerilimli 3.3V ve altı mimarilerle sorunsuz bir elektriksel uyum yakalar. Cihaz üzerinde yer alan durum bildirim ışıkları, veri iletiminin ve besleme durumunun anlık olarak izlenmesini mümkün kılarak test adımlarının her aşamasında kullanıcıya net görsel geri bildirim iletir.
Set içerisinde yer alan kaliteli mini USB veri kablosu ve 6 pin dişi bağlantı iletkeni, ek bir dönüştürücüye gereksinim duymadan hedef devre kartlarına doğrudan erişim kurmayı sağlar. Cihazın üzerinde bulunan bağımsız basma butonu, önceden cihaza yüklenmiş olan bellenim kodunun bilgisayara bağlı kalınmaksızın tek bir dokunuşla hedef yongalara aktarılmasını destekler. Bu işlevsellik, özellikle prototip serilerinin sahada hızlıca güncellenmesi veya atölye ortamlarında tekrarlayan programlama adımlarının zahmetsizce tamamlanması gerektiğinde büyük bir operasyonel esneklik meydana getirir.
PICkit 3 Nedir ve Ne İşe Yarar PICkit 3, 8 bit, 16 bit ve 32 bit flash tabanlı mikrodenetleyiciler ile dijital sinyal kontrolcülerin program belleğine yazılım yüklemek ve donanım seviyesinde hata ayıklama işlemlerini gerçekleştirmek üzere yapılandırılmış özel bir geliştirme donanımıdır. Elektronik devre tasarımlarında mikrodenetleyiciler, sistemin beyni olarak görev yapar ve bu yongaların istenen görevleri yerine getirebilmesi için yazılan C veya Assembly kodlarının mikrodenetleyicinin kalıcı flash hafızasına yazılması gerekir. PICkit 3, bilgisayar üzerinde derlenen bu yazılım çıktılarını alır ve endüstri standardı haline gelen ICSP protokolü üzerinden doğrudan hedef devredeki mikrodenetleyiciye ileterek kayıt altına alır.
Donanımın sunduğu en kritik işlevlerden biri olan devre içi hata ayıklama yeteneği, yazılım geliştiricilerin kodlarını satır satır çalıştırmasına, değişken değerlerini canlı olarak gözlemlemesine ve donanımsal kesme noktaları tanımlamasına olanak tanır. Geleneksel yazılım testlerinde yalnızca seri port çıktılarına veya LED göstergelerine bağlı kalarak yapılan hata arama süreçleri, donanımın dahili hata ayıklayıcı motoru sayesinde doğrudan işlemci çekirdeğinin kayıtçılarına erişilerek yürütülür. Böylece mikrodenetleyicinin çalışma anındaki bellek durumu, sayaç değerleri ve çevresel birimlerin tepkileri anlık olarak incelenip yazılımsal aksaklıklar çok kısa sürelerde tespit edilir.
Standart bir flash yazıcıdan farklı olarak bu cihaz, iki yönlü bir veri köprüsü biçiminde görev yapar. Bilgisayardaki tümleşik geliştirme ortamı ile hedef yonga arasında kurulan bu yüksek hızlı veri köprüsü, hedef devrenin çalışma frekansını olumsuz etkilemeksizin donanımın gerçek zamanlı davranışını analiz eder. Mikrodenetleyicinin reset hattı, programlama veri hattı ve saat sinyali hattı üzerinden kurulan bu senkron haberleşme yapısı, karmaşık zamanlama hatalarının ve donanım yazılım uyuşmazlıklarının laboratuvar hassasiyetinde çözümlenmesine imkan tanır.
Bunun yanı sıra cihaz, bilgisayar bağlantısı olmaksızın yazılım yüklemeyi sağlayan Programmer-To-Go mimarisini barındırır. Bu çalışma profilinde, hedef mikrodenetleyicinin çalıştıracağı nihai makine kodu cihazın dahili hafızasına bir kez kaydedilir ve ardından cihaz sahaya taşınarak sadece bir USB güç kaynağından enerji alır. Hedef kartın ICSP portuna takılan donanım, gövde üzerindeki basma butonuna dokunulduğu anda programlama algoritmasını başlatır ve saniyeler içerisinde kod aktarımını tamamlar. Bu özellik, teknik servis sahalarında veya bilgisayar kurulumunun pratik olmadığı endüstriyel üretim hatlarında büyük bir pratiklik kazandırır.
Öne Çıkan Özellikler Elektronik geliştirme süreçlerinde yüksek doğruluk ve esneklik sunan donanımın temel teknik ve yapısal yetenekleri şu şekildedir: Devre İçi Seri Programlama: Hedef mikrodenetleyiciyi baskılı devre kartından ayırmadan doğrudan devre üzerinde hızlı ve güvenilir biçimde kod yükleme imkanı sunar. Geniş Mikrodenetleyici Desteği: 8 bitlik temel mimarilerden 16 bitlik gelişmiş kontrolcülere ve 32 bitlik yüksek performanslı işlemcilere kadar uzanan geniş yonga yelpazesiyle uyumlu biçimde çalışır. Gerçek Zamanlı Donanımsal Hata Ayıklama: Kodun çalışmasını belirli satırlarda donduran kesme noktaları tanımlamaya, dahili kaydedicileri incelemeye ve değişkenleri anlık olarak izlemeye olanak tanır. Programmer-To-Go Bağımsız Kod Yükleme Yeteneği: Bilgisayar erişimi bulunmayan ortamlarda dahili belleğindeki yazılımı tek bir buton dokunuşuyla hedef karta aktarma serbestliği sağlar. Geniş Hedef Gerilim Uyumluluğu: 1.8V ile 5.0V arasındaki geniş çalışma gerilimi aralığı sayesinde hem modern düşük güç tüketimli sistemlerle hem de klasik 5V mantık devreleriyle kararlı çalışır. Yüksek Hızlı USB Arayüzü: Bilgisayar ile geliştirme cihazı arasında hızlı veri transferi kurarak büyük boyutlu kod bloklarının bile saniyeler içinde belleğe aktarılmasını mümkün kılar. Dahili Gerilim Kaynağı Fonksiyonu: Geliştirme ortamı üzerinden yapılandırılarak harici bir güç adaptörüne gerek duymayan düşük güçlü hedef kartlara doğrudan besleme gerilimi aktarabilir. Çoklu Durum Bildirim Göstergeleri: Cihaz üzerinde konumlandırılan enerji, etkinlik ve durum LED ışıkları sayesinde veri trafiğini ve elektriksel süreçleri anlık olarak görselleştirir. Standart 6 Pin ICSP Konnektörü: 2.54 mm pin aralığına sahip standart çıkış konnektörü, sektörde yaygın kullanılan tüm devre kartı başlıklarına ve test iletkenlerine doğrudan bağlanır. Dayanıklı ve Şeffaf Gövde Tasarımı: İç devre elemanlarının estetik biçimde izlenmesini sağlayan şeffaf kırmızı polikarbonat muhafaza, fiziksel darbelere ve çevresel etkilere karşı koruma oluşturur. Elektriksel Koruma Katmanı: Aşırı gerilim, ters bağlantı ve kısa devre durumlarına karşı hassas iç devre bileşenlerini ve bilgisayarın USB portunu güvence altına alan koruyucu devre mimarisine sahiptir. Kompakt ve Taşınabilir Boyutlar: Hafif ve alet çantasında kolayca taşınabilecek ergonomik tasarımıyla her türlü saha çalışmasında ve laboratuvar masasında asgari alan kaplar.
Kullanım Alanları Geliştirme donanımı, mikrodenetleyici tabanlı sistemlerin hayat bulduğu çok çeşitli mühendislik, üretim ve eğitim ortamlarında vazgeçilmez bir araç olarak konumlanır. Gömülü yazılım araştırma ve geliştirme laboratuvarlarında yeni bir ürün fikrinin prototip aşamasından nihai donanım tasarımına dönüştürülmesi sürecinde temel programlama ve test istasyonu görevini üstlenir. Donanım mühendisleri, şematik çizimlerini ve baskılı devrelerini tamamladıkları kartların ilk elektriksel testlerini gerçekleştirirken mikrodenetleyicinin donanımsal çevre birimlerini, zamanlayıcılarını ve giriş çıkış portlarını bu cihaz üzerinden adım adım doğrular.
Üniversitelerin elektrik elektronik mühendisliği, bilgisayar mühendisliği ve mekatronik bölümleri ile mesleki teknik liselerin mikrodenetleyici laboratuvarlarında eğitim materyali olarak yaygın biçimde tercih edilir. Öğrenciler ve yeni başlayan araştırmacılar, mikrodenetleyicilerin dahili mimarisini, bellek haritalarını, kesme mekanizmalarını ve makine seviyesindeki kod işleyişini bu donanımın sunduğu gerçek zamanlı hata ayıklama yetenekleri sayesinde somut olarak kavrar. Teorik bilginin pratik donanım üzerinde anında test edilebilmesi, eğitim süreçlerindeki öğrenme eğrisini ciddi oranda kısaltır.
Endüstriyel otomasyon sistemleri, motor sürücü panoları, sayaç okuma birimleri ve çevresel sensör izleme istasyonları tasarlayan profesyonel üreticiler için kart üzerinde doğrudan yazılım güncelleme imkanı sunar. Fabrika ortamında veya saha tesisatlarında çalışan bir kontrol kartının bellenimini yenilemek gerektiğinde, kartı kurulu olduğu panodan sökmeden yalnızca 6 pinlik servis portuna bağlanarak yeni yazılım sürümü yüklenebilir. Bu yöntem, endüstriyel tesislerdeki operasyonel duruş sürelerini asgari seviyeye indirerek teknik ekiplere büyük bir zaman avantajı sağlar.
Robotik platformlar, insansız hava ve kara araçları, telemetri sistemleri ve Nesnelerin İnterneti alanında çalışan maker ve hobi elektroniği geliştiricileri için ideal bir prototipleme köprüsüdür. Karmaşık algoritmalara, sensör füzyon hesaplamalarına veya kablosuz haberleşme protokollerine sahip projelerde ortaya çıkan öngörülemeyen yazılımsal kilitlenmeler, cihazın sunduğu değişken izleme pencereleri üzerinden birkaç dakika içerisinde netleştirilir. Böylece hata aramak için günlerce harcanan zaman, projenin mekanik ve algoritmik gelişimine yönlendirilebilir.
Elektronik bakım merkezleri ve teknik servis istasyonlarında, kontrol kartlarının işlemci durumunu test etmek ve sağlamlık kontrollerini gerçekleştirmek amacıyla yoğun olarak kullanılır. Bir elektronik kart üzerindeki mikrodenetleyicinin çalışıp çalışmadığını, program belleğindeki verilerin bozulup bozulmadığını anlamak için cihaza bağlanılarak hafıza kontrolü ve kimlik doğrulaması yapılır. Gerekli durumlarda fabrika çıkışı bellenim dosyası sıfırdan yazılarak kartın çalışır duruma gelmesi sağlanır.
Uyumluluk, Bağlantı ve Kullanım Devre içi programlama ve hata ayıklama operasyonlarının kararlı bir şekilde yürütülebilmesi, hedef devre kartı üzerindeki 6 pinlik ICSP konnektörünün doğru elektriksel kurallara göre tasarlanmış ve bağlanmış olmasına bağlıdır. Cihazın çıkış portunda yer alan pinlerin işlevleri ve görev tanımları şu şekildedir: VPP / MCLR: Mikrodenetleyiciyi programlama durumuna geçiren yüksek gerilim sinyalini ve normal çalışma sırasında resetleme işlevini yürüten birincil kontrol pinidir. VDD: Hedef devre kartının pozitif besleme gerilimi girişidir veya cihaz üzerinden hedef karta harici gerilim aktarılırken pozitif enerji çıkış hattı olarak görev yapar. VSS: Sistemin ortak toprak referans noktasıdır ve elektriksel gürültüyü önlemek adına hedef kartın şase hattı ile tam temas halinde olmalıdır. PGD: Programlama verilerinin cihaz ile mikrodenetleyici arasında çift yönlü olarak senkron biçimde aktarılmasını sağlayan seri veri iletim hattıdır. PGC: Veri transferinin zamanlamasını belirleyen ve cihaz tarafından üretilen senkron saat darbelerini mikrodenetleyiciye ulaştıran saat sinyali hattıdır. AUX: Düşük gerilimli programlama işlevini destekleyen özel yongalarda veya harici yardımcı fonksiyonlarda kullanılan ek sinyal bağlantı noktasıdır.
Donanımı hedef karta bağlarken ve yazılım yükleme sürecini başlatırken belirli elektriksel sıralamalara riayet edilmesi önerilir. Önce cihaz ile birlikte gelen kırmızı mini USB kablosunun bir ucu bilgisayarın güvenilir bir USB portuna, diğer ucu ise programlayıcı cihazın mini USB soketine bağlanır. Bu aşamada cihaz üzerindeki yeşil Power LED ışığının sabit bir biçimde yandığı gözlemlenir. Ardından 6 pin dişi bağlantı kablosu, cihazın ön yüzünde yer alan küçük beyaz üçgen işaretinin birinci pin sırasındaki VPP/MCLR ucuna denk geldiğinden emin olunarak cihaza takılır. Daha sonra bağlantı kablosunun diğer ucu, hedef elektronik devre kartı üzerinde önceden tasarlanmış olan 6 pinlik ICSP pin dizilimine aynı sıra gözetilerek dikkatlice takılır. Eğer hedef kartın kendi harici güç kaynağı varsa bu kaynak devreye alınır; harici kaynak yoksa ve hedef devre 30 mA altında enerji çekiyorsa geliştirme yazılımının ayarlar menüsünden donanımın hedef karta USB üzerinden 3.3V veya 5V besleme vermesi seçeneği etkinleştirilir. Son olarak bilgisayarda kullanılan resmi geliştirme ortamı açılarak ilgili proje derlenir ve programla butonuna basılarak kod yükleme süreci başarıyla tamamlanır.
Donanım tasarımcılarının baskılı devre kartı oluştururken ICSP hatlarına dair dikkat etmesi gereken önemli kurallar bulunur. VPP/MCLR pinine bağlı olan pull-up direncinin değeri genellikle 10 kiloohm mertebesinde seçilmeli, bu pin ile toprak arasına kesinlikle yüksek kapasiteli kondansatör yerleştirilmemelidir. Kapasitör yerleştirilmesi durumunda cihazın ürettiği hızlı yükselen programlama gerilim darbesi yuvarlanarak bozulur ve mikrodenetleyici yazılım yükleme durumuna geçemez. Benzer şekilde PGD ve PGC veri iletim hatları üzerinde harici seri dirençler veya kapasitif parazit bastırıcılar bulunmamalı, bu yollar mikrodenetleyiciye olabildiğince kısa ve doğrudan bakır hatlarla ulaştırılmalıdır.
Yazılım ortamı açısından donanım, MPLAB IDE sürüm 8 serisi ve modern MPLAB X IDE platformları ile tam uyumlu bir biçimde çalışır. İşletim sistemi tarafında harici bir üçüncü taraf sürücü aramaya gerek kalmaksızın, bilgisayara takıldığı anda standart bir USB insan arayüzü veya donanım sınıfı olarak tanınır. Geliştirme arayüzü projenin hedef yongasını otomatik olarak algılayabilir veya kullanıcı tarafından seçilen mikrodenetleyici koduna göre en uygun programlama algoritmasını saniyeler içerisinde belleğe yükler.
Avantajlar ve Faydalar Devre içi programlayıcı ve hata ayıklayıcı cihaz, profesyonel gömülü sistem süreçlerinde tasarımcılara çok yönlü teknik ve pratik kazanımlar temin eder. En belirgin kazanımlardan biri, yazılım döngülerinin inanılmaz derecede hızlanmasıdır. Kod üzerinde yapılan küçük bir değişikliği test etmek için mikrodenetleyiciyi devreden sökmek, harici bir programlama yuvasına takmak, kodu yazdıktan sonra tekrar devreye lehimlemek gibi zahmetli ve karta fiziksel zarar veren adımlar tamamen ortadan kalkar. Doğrudan sistem üzerindeyken tek tıkla yeni yazılım aktarılır ve sonuçlar anında gözlemlenir.
Donanımsal hata ayıklama fonksiyonu, geleneksel deneme yanılma yöntemlerinin yarattığı zaman kaybını sıfıra indirir. Yazılım geliştiriciler, kodun çalışması sırasında yonganın dahili RAM belleğindeki değişkenleri, kayıtçı bayraklarını ve yığın göstergelerini anlık olarak inceleyebilir. Beklenmeyen bir mantık hatası veya bellek taşması meydana geldiğinde, işlemcinin tam olarak hangi komut satırında ve hangi koşul altında kilitlendiği doğrudan geliştirme ekranında görünür. Bu şeffaflık, haftalarca sürebilecek karmaşık yazılım hatalarının birkaç saat içinde çözülmesine yardımcı olur.
Programmer-To-Go özelliği, saha operasyonlarında teknik ekiplere önemli bir bağımsızlık kazandırır. Sahadaki cihazların güncellenmesi için yanınızda ağır dizüstü bilgisayarlar, adaptörler ve karmaşık kablo demetleri taşıma zorunluluğu sona erer. Cihazın dahili hafızasına yüklenen kararlı bellenim dosyası, sadece küçük bir güç kaynağı veya taşınabilir batarya yardımıyla doğrudan sahadaki panolara gidilerek mikrodenetleyicilere saniyeler içinde aktarılır. Bu durum saha servis süreçlerinde olağanüstü bir çeviklik ve operasyon maliyeti düşüşü meydana getirir.
Geniş çalışma gerilimi esnekliği, farklı donanım nesilleri arasında köprü vazifesi görür. Klasik 5V ile beslenen geleneksel yongalardan, günümüzün enerji verimliliği odaklı 1.8V ve 3.3V seviyesinde çalışan modern mikrodenetleyicilerine kadar tüm mimariler tek bir cihaz üzerinden kontrol edilebilir. Çoklu gerilim seviyelerine otomatik veya yazılımsal olarak uyum sağlayabilen donanım mimarisi, farklı voltaj seviyeleri için ayrı ayrı programlayıcı temin etme ihtiyacını tamamen ortadan kaldırır.
Ekonomik, hafif ve sağlam yapı, cihazın uzun yıllar boyunca temel bir masaüstü geliştirme aracı olarak güvenle kullanılmasını temin eder. Şeffaf polikarbonat gövde yapısı mekanik aşınmalara karşı yüksek direnç gösterirken, iç devredeki LED ışıkların net bir şekilde takip edilebilmesi elektriksel durum hakkında kullanıcıya kesintisiz bilgi aktarır. Böylece donanım geliştiricileri karmaşık teknik detaylarla vakit kaybetmeden doğrudan kendi projelerinin inovatif taraflarına odaklanabilir.
Kimler İçin Uygundur Bu çok işlevli geliştirme donanımı, elektronik ve yazılım dünyasının farklı seviyelerindeki geniş bir kullanıcı kitlesine hitap eder. Gömülü yazılım mühendisleri ve elektronik Ar-Ge uzmanları, sıfırdan tasarladıkları endüstriyel kartların mikrodenetleyici yazılımlarını hayata geçirmek ve ileri seviye hata ayıklama adımlarını yürütmek için bu cihazı birincil laboratuvar donanımı olarak değerlendirir. Yüksek kararlılığı ve resmi geliştirme araçlarıyla entegrasyonu, kurumsal projelerde çalışan mühendislerin beklentilerini eksiksiz biçimde karşılar.
Üniversitelerin mühendislik fakültelerinde ve meslek yüksekokullarında öğrenim gören öğrenciler için mikrodenetleyici mimarisini derinlemesine öğrenmenin en pratik yoludur. Yalnızca simülasyon ortamlarında kod koşturmak yerine, gerçek donanım üzerinde adım adım kod çalıştırmayı ve mikrodenetleyici donanım birimlerine doğrudan müdahale etmeyi deneyimleyen öğrenciler, sektöre hazır güçlü bir gömülü sistem temeli inşa ederler.
Teknik eğitim veren öğretmenler ve akademisyenler, dersliklerdeki ve laboratuvarlardaki uygulamalı eğitim süreçlerinde cihazın sağladığı tak-çalıştır rahatlığından ve kararlılığından faydalanır. Toplu öğrenci projelerinde kolay yönetilebilen yapısı ve standart ICSP bağlantı protokolü sayesinde karmaşık donanım bağlantı hatalarının önüne geçilir, ders süresi doğrudan kod geliştirme ve donanım mantığını kavramaya ayrılabilir.
Maker toplulukları, robotik tutkunları ve kendi akıllı cihazlarını tasarlayan donanım meraklıları için hazır geliştirme platformlarının sınırlarını aşarak doğrudan ham mikrodenetleyicilerle çalışmanın kapısını aralar. Kendi özel baskılı devre kartlarını üreten ve bu kartlarda minimum maliyet ile maksimum elde etmek isteyen geliştiriciler, mikrodenetleyicilerini bu donanım üzerinden kolayca programlayıp projelerini bir üst seviyeye taşır.
Endüstriyel elektronik bakım personeli, teknik servis uzmanları ve kart imalat hatlarındaki test operatörleri için güvenilir bir teşhis ve yeniden programlama istasyonudur. Kontrol kartlarının işlemcilerini test etmek, bozulmuş bellenimleri yenilemek veya sahada kurulu makinelerin yazılımlarını son sürüme yükseltmek isteyen servis profesyonelleri için taşınabilirliği ve sağlamlığıyla vazgeçilmez bir yardımcıdır.
Doğru Ürünü Seçerken Dikkat Edilecekler Elektronik projeleriniz için bir mikrodenetleyici programlayıcı seçerken ve kullanırken tasarımınızın başarısını doğrudan etkileyen bazı kritik teknik kriterlere odaklanmak gerekir. İlk olarak projenizde kullanmayı planladığınız mikrodenetleyicinin aile kodu ve mimarisi incelenmelidir. Cihaz, çok geniş bir 8 bit, 16 bit ve 32 bit flash yonga desteği sunmakla birlikte, özellikle çok yeni nesil veya nadir bulunan yongaların mevcut geliştirme ortamındaki destek listesinde yer alıp almadığı teyit edilmelidir.
İkinci önemli kriter, hedef devre kartının çalışma gerilimidir. Projeniz 5V gibi geleneksel bir gerilimle mi yoksa 3.3V, 2.5V veya 1.8V gibi düşük mantık seviyeleriyle mi çalışıyor? Cihazın ayarlanabilir gerilim desteği bu aralıkların büyük bölümünü kapsar; ancak hedef devrenin ihtiyaç duyduğu gerilim seviyesinin yazılım üzerinden doğru seçilmesi, yonganın elektriksel sınırlarının aşılmaması adına büyük bir titizlikle kontrol edilmelidir.
Üçüncü husus, hedef devre kartınızın güç gereksinimidir. Eğer hedef devrenizi harici bir güç kaynağı olmaksızın doğrudan programlayıcı üzerinden beslemeyi planlıyorsanız, kartınız üzerindeki tüm bileşenlerin toplam akım tüketiminin 30 mA sınırını aşmadığından emin olmalısınız. Daha yüksek akım çeken devrelerde kesinlikle harici bir besleme kaynağı kullanılmalı ve programlayıcının yazılım menüsünden hedefi harici kaynaktan besleme seçeneği tercih edilmelidir.
Dördüncü nokta, baskılı devre kartınız üzerindeki ICSP pin yerleşimidir. Tasarım aşamasında kartınıza ekleyeceğiniz 6 pinlik bağlantı başlığının pin diziliminin, programlayıcının standart pin sıralamasıyla birebir örtüşmesi gerekir. Pin diziliminin ters veya karışık bağlanması durumunda donanım yongayı tanıyamayacak ve veri aktarımı kuramayacaktır.
Beşinci olarak, yazılım ve işletim sistemi uyumluluğu göz önünde bulundurulmalıdır. Çalıştığınız bilgisayardaki MPLAB IDE veya MPLAB X IDE sürümlerinin cihazı desteklediğinden emin olunmalıdır. Modern işletim sistemlerinde sorunsuz tanınan cihaz, uygun geliştirme ortamı kurulduğunda ek bir konfigürasyona gerek duymaksızın saniyeler içinde çalışmaya hazır hale gelir.
Güvenli Kullanım, Bakım ve Saklama Hassas mikrodenetleyici programlayıcı donanımlarının uzun ömürlü ve kararlı bir biçimde çalışabilmesi için kullanım, bakım ve muhafaza aşamalarında temel elektrostatik ve elektriksel kurallara özen gösterilmelidir. Cihaz modern elektronik devre elemanları içerdiğinden, insan vücudunda biriken statik elektrik boşalmalarına karşı hassasiyet taşır. Bu nedenle donanımı kutusundan çıkarırken, kablo bağlantılarını yaparken veya devreye takarken antistatik bileklik kullanılması ya da topraklanmış bir yüzeye dokunularak statik yükün boşaltılması tavsiye edilir.
Elektriksel bağlantılar gerçekleştirilirken hiçbir koşulda enerji altında kablo takıp çıkarma işlemi yapılmamalıdır. Hedef kartın harici beslemesi açıkken ICSP kablosunu aniden sökmek veya ters yönde takmaya çalışmak, hem mikrodenetleyicinin ICSP pinlerinde hem de programlayıcının çıkış tamponlarında geri dönüşü olmayan elektriksel hasarlara yol açabilir. Bağlantılar daima devrelerin enerjisi kesilmişken tamamlanmalı, tüm kutup ve yön kontrolleri yapıldıktan sonra sisteme enerji verilmelidir.
Kullanılan kırmızı mini USB kablosunun fiziksel bütünlüğüne dikkat edilmelidir. Ezilmiş, bükülmüş veya iç iletkenleri zarar görmüş kablolar, veri iletiminde paket kayıplarına yol açarak yazılım yükleme işleminin yarıda kalmasına veya bellenim doğrulama hatalarına neden olabilir. Veri akışının ve besleme geriliminin kesintisiz kalabilmesi için set içerisindeki standart kablonun kullanılması ve bilgisayar kasasının doğrudan ana kartına bağlı USB portlarının tercih edilmesi önerilir.
Cihazın muhafaza edildiği ortamın nem, sıcaklık ve toz koşulları da donanım sağlığı açısından önem taşır. Aşırı nemli ortamlarda baskılı devre elemanları üzerinde korozyon meydana gelebileceğinden, cihazın kullanılmadığı zamanlarda oda sıcaklığında, doğrudan güneş ışığı almayan, kuru ve tozsuz bir alanda saklanması donanım ömrünü artırır. Şeffaf kırmızı gövde yüzeyi yumuşak ve kuru bir bezle nazikçe temizlenmeli, kimyasal çözücüler gövdeye temas ettirilmemelidir.
PICkit 3 Hakkında Sık Sorulan Sorular PICkit 3 hangi yazılım ortamları ile birlikte çalışır? Cihaz, klasik MPLAB IDE v8 serisi ve modern MPLAB X IDE platformlarının tüm sürümleriyle doğrudan entegre olarak çalışır. Ayrıca bağımsız çalışan PICkit 3 Programmer yazılım arayüzü sayesinde geliştirme ortamını açmaya gerek kalmadan doğrudan derlenmiş HEX dosyalarını yongaya yazmak da mümkündür.
Hedef devre kartına harici bir adaptör bağlamadan programlama yapılabilir mi? Evet, hedef devre kartının toplam akım tüketimi 30 mA değerinin altındaysa MPLAB X IDE ayarlarından donanımın hedefi beslemesi seçeneği etkinleştirilerek 1.8V ile 5.0V arasında seçilen gerilim doğrudan USB üzerinden karta aktarılabilir. Ancak daha yüksek akım çeken devrelerde kartın kendi harici güç kaynağıyla beslenmesi gerekir.
ICSP konnektöründeki Pin 1 yönü nasıl anlaşılır? Cihazın şeffaf kırmızı gövdesinin alt kenarında, 6 pinlik konnektörün hemen üzerinde beyaz renkli küçük bir üçgen kabartma yer alır. Bu üçgen işaretinin baktığı ilk pin, daima birinci sıradaki VPP/MCLR pinini temsil eder ve hedef kart üzerindeki Pin 1 ile eşleştirilmelidir.
Programmer-To-Go özelliği nasıl kullanılır? Geliştirme ortamı üzerinden proje derlendikten sonra Programmer-To-Go seçeneği işaretlenerek yazılım cihazın dahili belleğine aktarılır. Ardından cihaz bilgisayardan ayrılarak sahada bağımsız bir USB güç kaynağına bağlanır; hedef karta takıldıktan sonra gövdedeki siyah basma butonuna dokunularak bilgisayarsız programlama süreci tamamlanır.

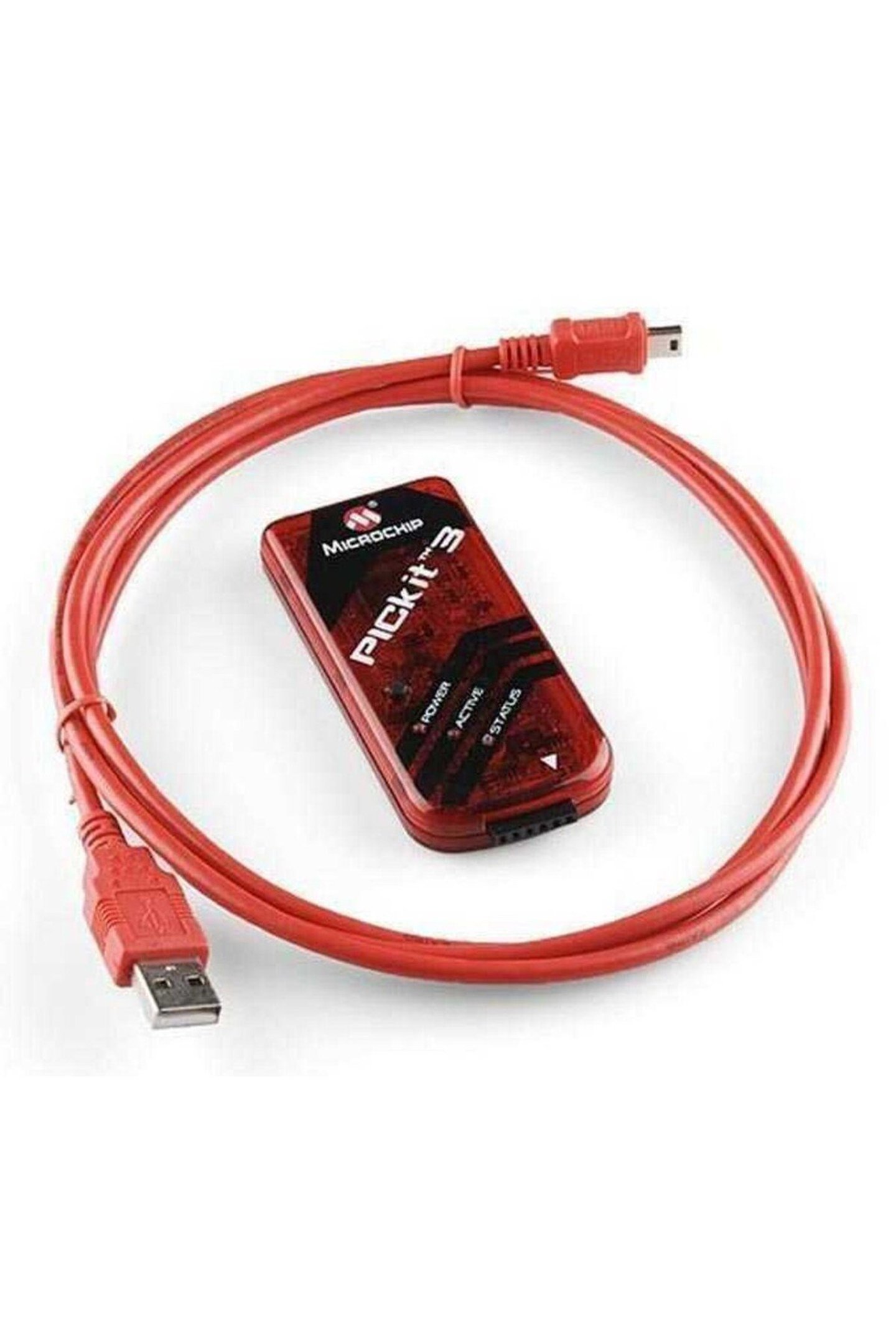

Cihaz üzerindeki durum LED göstergeleri ne anlama gelir? Yeşil Power ışığı cihaza USB üzerinden kararlı besleme ulaştığını gösterir. Mavi Active ışığı bilgisayar ile cihaz arasında aktif bir veri trafiği kurulduğunu ifade eder. Status ışığı ise programlama veya hata ayıklama işlemlerinin başarı durumunu, bekleme halini veya olası bir elektriksel hata durumunu renk değiştirerek kullanıcıya bildirir.
Hedef kartın MCLR bacağına neden büyük değerli kapasitör bağlanmamalıdır? Programlama işlemi sırasında cihaz MCLR bacağına çok kısa sürede yükselen özel bir voltaj darbesi uygular. Bu hatta yüksek değerli bir kapasitör bulunması darbenin kenar dikliğini bozarak gerilimin yavaş yükselmesine neden olur; bu durum mikrodenetleyicinin programlama durumuna geçmesini engeller ve haberleşme hatası verir.
Donanım bilgisayara ilk bağlandığında harici sürücü kurulumu gerekir mi? Hayır, cihaz standart USB HID sınıfında bir aygıt olarak tasarlandığı için Windows, Linux ve macOS işletim sistemleri tarafından herhangi bir harici sürücü kurulumuna ihtiyaç duyulmaksızın otomatik olarak tanınır.
3.3V ile çalışan modern mikrodenetleyiciler doğrudan programlanabilir mi? Evet, donanım geniş voltaj düzenleme yeteneğine sahip olduğu için 3.3V mantık seviyesine sahip mikrodenetleyicilerle tam elektriksel uyum içerisinde çalışır. Yazılım arayüzünden hedef gerilimin 3.3V olarak yapılandırılması güvenli veri aktarımı için yeterlidir.
Devre içi hata ayıklama sırasında kesme noktaları nasıl işletilir? MPLAB X IDE üzerinde kaynak kod satırının yanına çift tıklanarak bir kesme noktası atanır. Proje hata ayıklama durumunda başlatıldığında, mikrodenetleyici belirlenen satıra ulaştığı anda çalışmasını durdurur; bu aşamada tüm dahili kaydediciler ve değişkenler bilgisayar ekranında canlı olarak incelenebilir.
ICSP bağlantı kablosunun uzunluğu programlama kararlılığını etkiler mi? Evet, ICSP hatları yüksek hızlı saat ve veri sinyalleri taşıdığı için bağlantı kablosunun olabildiğince kısa tutulması önerilir. Set içerisinde sağlanan yaklaşık 20 cm uzunluğundaki iletken kablo ideal sinyal bütünlüğü sağlar; aşırı uzun kablolar parazit toplayarak veri bozulmalarına yol açabilir.
Cihaz 32 bit mikrodenetleyici mimarilerini de destekler mi? Evet, donanım mimarisi temel 8 bit mikrodenetleyicilerin yanı sıra 16 bit kontrolcüleri ve 32 bit mimariye sahip flash tabanlı gelişmiş işlemcileri de resmi destek listesi dahilinde başarıyla programlar ve hata ayıklama desteği sunar.

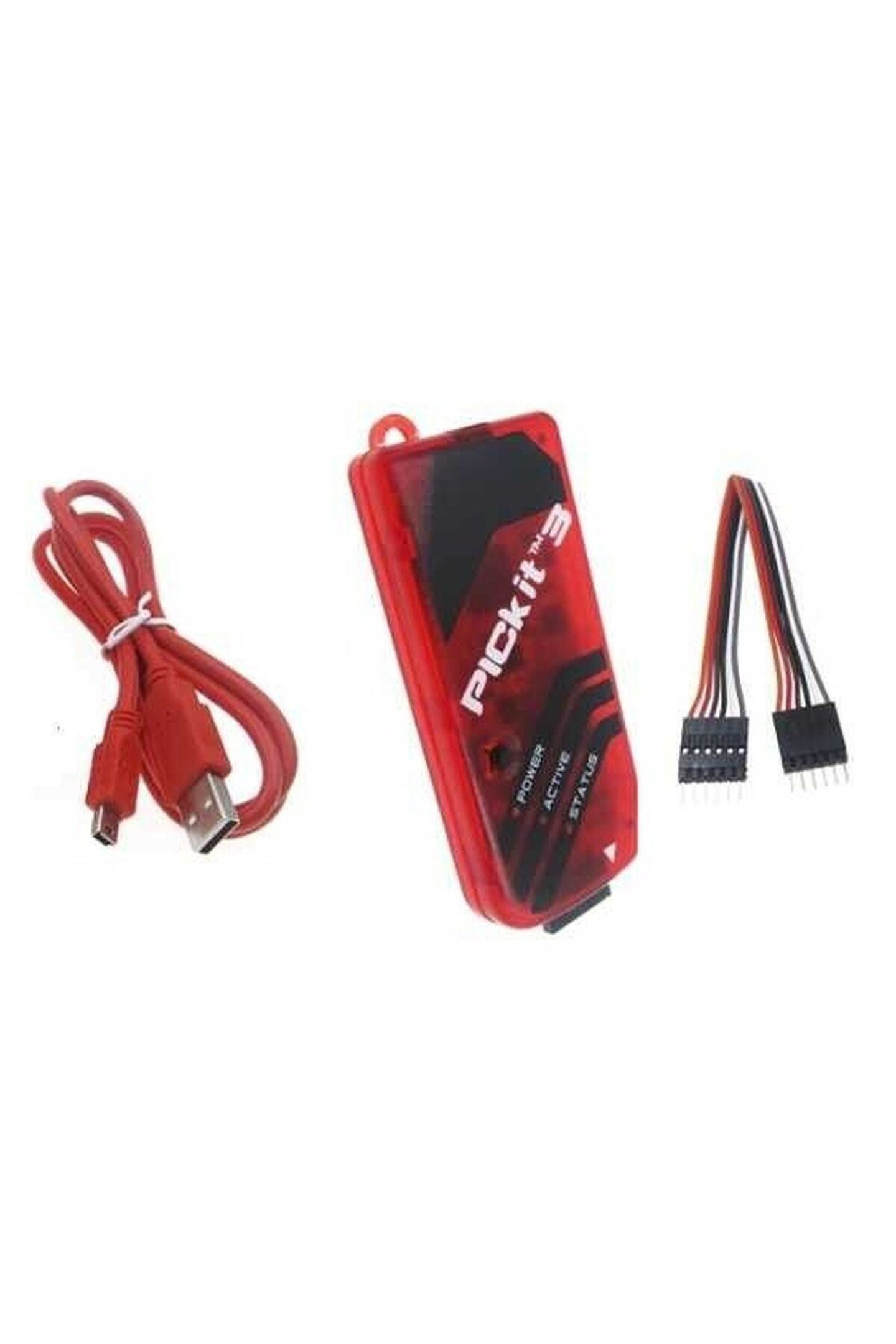

Paket İçeriği 1 adet PICkit 3 Programlayıcı ve Hata Ayıklayıcı Gövde 1 adet Kırmızı Mini USB Bağlantı Kablosu 1 adet 6 Pin Dişi Dişi ICSP Bağlantı Kablosu 1 adet 6 Pin Erkek Erkek Konnektör Başlığı
Teknik Özellikler Model: PICkit 3 Ürün Tipi: Devre İçi Programlayıcı ve Hata Ayıklayıcı Bağlantı Arayüzü: Mini USB 2.0 Tam Hız Arabirimi Programlama Arayüzü: 6 Pin ICSP Standart Konnektör Pin Aralığı: 2.54 mm Standart Konnektör Aralığı Hedef Çalışma Gerilimi: 1.8V - 5.0V DC Ayarlanabilir Aralık Cihaz Besleme Gerilimi: 5V DC (Bilgisayar USB Portu Üzerinden) Harici Hedef Besleme Kapasitesi: Yaklaşık 30 mA (Yazılımla Seçilebilir) Gösterge Işıkları: Power Yeşil, Active Mavi, Status Çok Renkli Durum Bildirimi Kullanıcı Kontrolü: 1 Adet Bağımsız Programmer-To-Go Basma Butonu Gövde Malzemesi: Yarı Saydam Kırmızı Polikarbonat Muhafaza Hata Ayıklama Yeteneği: Donanımsal Kesme Noktaları ve Kaydedici İzleme Desteklenen Yazılım Ortamları: MPLAB IDE v8, MPLAB X IDE, PICkit 3 Standalone İşletim Sistemi Uyumluluğu: Windows, Linux, macOS Standart HID Desteği Kablo Tipi: USB-A Erkek - Mini-USB B Erkek Veri İletim Kablosu Bağlantı İletkeni: 6 Pin Dişi Dişi Esnek Şerit İletken Hattı Çalışma Sıcaklığı: 0°C ile +70°C Arası Endüstriyel Çalışma Aralığı Depolama Sıcaklığı: -40°C ile +85°C Arası Muhafaza Aralığı Uyumlu Platformlar: PIC ve dsPIC Flash Tabanlı Mikrodenetleyici Aileleri ile Uyumlu
">
PICkit 3 Programlayıcı ve Hata Ayıklayıcı 6 Pin ICSP Arayüzlü Set Kırmızı Mini USB Kablosu ile Devre İçi Kod Yükleme Donanımı
Mikrodenetleyiciler İçin Hızlı Yazılım Yükleme ve Donanım Testi Sağlayan Kapsamlı Çalışma Seti
Ürün Açıklaması PICkit 3 Programlayıcı ve Hata Ayıklayıcı, USB bağlantılı 6 pin ICSP arayüzüyle mikrodenetleyicilere kod yükleyen ve hata ayıklayan profesyonel bir donanımdır. Gömülü sistem geliştirme süreçlerinde mikrodenetleyicilerin flash belleklerine derlenmiş makine kodlarının güvenle aktarılmasını sağlarken, aynı zamanda devre üzerinde gerçek zamanlı test ve donanım doğrulama operasyonlarının yürütülmesine zemin hazırlar. Şeffaf kırmızı koruyucu gövdesi, kompakt yapısı ve doğrudan bilgisayarın USB portu üzerinden sağlanan çalışma enerjisi sayesinde hem laboratuvar ortamlarında hem de saha uygulamalarında yüksek verimlilik sunar.
Geliştirme aşamasındaki elektronik kartların üzerinde bulunan mikrodenetleyiciyi devreden lehimle ayırmaya gerek bırakmayan devre içi seri programlama mimarisi, mühendislerin ve geliştiricilerin donanım tasarım süreçlerini hızlandırır. Geniş çalışma gerilimi aralığı sayesinde hem geleneksel 5V mantık seviyesine sahip mikrodenetleyiciler hem de modern düşük gerilimli 3.3V ve altı mimarilerle sorunsuz bir elektriksel uyum yakalar. Cihaz üzerinde yer alan durum bildirim ışıkları, veri iletiminin ve besleme durumunun anlık olarak izlenmesini mümkün kılarak test adımlarının her aşamasında kullanıcıya net görsel geri bildirim iletir.
Set içerisinde yer alan kaliteli mini USB veri kablosu ve 6 pin dişi bağlantı iletkeni, ek bir dönüştürücüye gereksinim duymadan hedef devre kartlarına doğrudan erişim kurmayı sağlar. Cihazın üzerinde bulunan bağımsız basma butonu, önceden cihaza yüklenmiş olan bellenim kodunun bilgisayara bağlı kalınmaksızın tek bir dokunuşla hedef yongalara aktarılmasını destekler. Bu işlevsellik, özellikle prototip serilerinin sahada hızlıca güncellenmesi veya atölye ortamlarında tekrarlayan programlama adımlarının zahmetsizce tamamlanması gerektiğinde büyük bir operasyonel esneklik meydana getirir.
PICkit 3 Nedir ve Ne İşe Yarar PICkit 3, 8 bit, 16 bit ve 32 bit flash tabanlı mikrodenetleyiciler ile dijital sinyal kontrolcülerin program belleğine yazılım yüklemek ve donanım seviyesinde hata ayıklama işlemlerini gerçekleştirmek üzere yapılandırılmış özel bir geliştirme donanımıdır. Elektronik devre tasarımlarında mikrodenetleyiciler, sistemin beyni olarak görev yapar ve bu yongaların istenen görevleri yerine getirebilmesi için yazılan C veya Assembly kodlarının mikrodenetleyicinin kalıcı flash hafızasına yazılması gerekir. PICkit 3, bilgisayar üzerinde derlenen bu yazılım çıktılarını alır ve endüstri standardı haline gelen ICSP protokolü üzerinden doğrudan hedef devredeki mikrodenetleyiciye ileterek kayıt altına alır.
Donanımın sunduğu en kritik işlevlerden biri olan devre içi hata ayıklama yeteneği, yazılım geliştiricilerin kodlarını satır satır çalıştırmasına, değişken değerlerini canlı olarak gözlemlemesine ve donanımsal kesme noktaları tanımlamasına olanak tanır. Geleneksel yazılım testlerinde yalnızca seri port çıktılarına veya LED göstergelerine bağlı kalarak yapılan hata arama süreçleri, donanımın dahili hata ayıklayıcı motoru sayesinde doğrudan işlemci çekirdeğinin kayıtçılarına erişilerek yürütülür. Böylece mikrodenetleyicinin çalışma anındaki bellek durumu, sayaç değerleri ve çevresel birimlerin tepkileri anlık olarak incelenip yazılımsal aksaklıklar çok kısa sürelerde tespit edilir.
Standart bir flash yazıcıdan farklı olarak bu cihaz, iki yönlü bir veri köprüsü biçiminde görev yapar. Bilgisayardaki tümleşik geliştirme ortamı ile hedef yonga arasında kurulan bu yüksek hızlı veri köprüsü, hedef devrenin çalışma frekansını olumsuz etkilemeksizin donanımın gerçek zamanlı davranışını analiz eder. Mikrodenetleyicinin reset hattı, programlama veri hattı ve saat sinyali hattı üzerinden kurulan bu senkron haberleşme yapısı, karmaşık zamanlama hatalarının ve donanım yazılım uyuşmazlıklarının laboratuvar hassasiyetinde çözümlenmesine imkan tanır.
Bunun yanı sıra cihaz, bilgisayar bağlantısı olmaksızın yazılım yüklemeyi sağlayan Programmer-To-Go mimarisini barındırır. Bu çalışma profilinde, hedef mikrodenetleyicinin çalıştıracağı nihai makine kodu cihazın dahili hafızasına bir kez kaydedilir ve ardından cihaz sahaya taşınarak sadece bir USB güç kaynağından enerji alır. Hedef kartın ICSP portuna takılan donanım, gövde üzerindeki basma butonuna dokunulduğu anda programlama algoritmasını başlatır ve saniyeler içerisinde kod aktarımını tamamlar. Bu özellik, teknik servis sahalarında veya bilgisayar kurulumunun pratik olmadığı endüstriyel üretim hatlarında büyük bir pratiklik kazandırır.
Öne Çıkan Özellikler Elektronik geliştirme süreçlerinde yüksek doğruluk ve esneklik sunan donanımın temel teknik ve yapısal yetenekleri şu şekildedir: Devre İçi Seri Programlama: Hedef mikrodenetleyiciyi baskılı devre kartından ayırmadan doğrudan devre üzerinde hızlı ve güvenilir biçimde kod yükleme imkanı sunar. Geniş Mikrodenetleyici Desteği: 8 bitlik temel mimarilerden 16 bitlik gelişmiş kontrolcülere ve 32 bitlik yüksek performanslı işlemcilere kadar uzanan geniş yonga yelpazesiyle uyumlu biçimde çalışır. Gerçek Zamanlı Donanımsal Hata Ayıklama: Kodun çalışmasını belirli satırlarda donduran kesme noktaları tanımlamaya, dahili kaydedicileri incelemeye ve değişkenleri anlık olarak izlemeye olanak tanır. Programmer-To-Go Bağımsız Kod Yükleme Yeteneği: Bilgisayar erişimi bulunmayan ortamlarda dahili belleğindeki yazılımı tek bir buton dokunuşuyla hedef karta aktarma serbestliği sağlar. Geniş Hedef Gerilim Uyumluluğu: 1.8V ile 5.0V arasındaki geniş çalışma gerilimi aralığı sayesinde hem modern düşük güç tüketimli sistemlerle hem de klasik 5V mantık devreleriyle kararlı çalışır. Yüksek Hızlı USB Arayüzü: Bilgisayar ile geliştirme cihazı arasında hızlı veri transferi kurarak büyük boyutlu kod bloklarının bile saniyeler içinde belleğe aktarılmasını mümkün kılar. Dahili Gerilim Kaynağı Fonksiyonu: Geliştirme ortamı üzerinden yapılandırılarak harici bir güç adaptörüne gerek duymayan düşük güçlü hedef kartlara doğrudan besleme gerilimi aktarabilir. Çoklu Durum Bildirim Göstergeleri: Cihaz üzerinde konumlandırılan enerji, etkinlik ve durum LED ışıkları sayesinde veri trafiğini ve elektriksel süreçleri anlık olarak görselleştirir. Standart 6 Pin ICSP Konnektörü: 2.54 mm pin aralığına sahip standart çıkış konnektörü, sektörde yaygın kullanılan tüm devre kartı başlıklarına ve test iletkenlerine doğrudan bağlanır. Dayanıklı ve Şeffaf Gövde Tasarımı: İç devre elemanlarının estetik biçimde izlenmesini sağlayan şeffaf kırmızı polikarbonat muhafaza, fiziksel darbelere ve çevresel etkilere karşı koruma oluşturur. Elektriksel Koruma Katmanı: Aşırı gerilim, ters bağlantı ve kısa devre durumlarına karşı hassas iç devre bileşenlerini ve bilgisayarın USB portunu güvence altına alan koruyucu devre mimarisine sahiptir. Kompakt ve Taşınabilir Boyutlar: Hafif ve alet çantasında kolayca taşınabilecek ergonomik tasarımıyla her türlü saha çalışmasında ve laboratuvar masasında asgari alan kaplar.
Kullanım Alanları Geliştirme donanımı, mikrodenetleyici tabanlı sistemlerin hayat bulduğu çok çeşitli mühendislik, üretim ve eğitim ortamlarında vazgeçilmez bir araç olarak konumlanır. Gömülü yazılım araştırma ve geliştirme laboratuvarlarında yeni bir ürün fikrinin prototip aşamasından nihai donanım tasarımına dönüştürülmesi sürecinde temel programlama ve test istasyonu görevini üstlenir. Donanım mühendisleri, şematik çizimlerini ve baskılı devrelerini tamamladıkları kartların ilk elektriksel testlerini gerçekleştirirken mikrodenetleyicinin donanımsal çevre birimlerini, zamanlayıcılarını ve giriş çıkış portlarını bu cihaz üzerinden adım adım doğrular.
Üniversitelerin elektrik elektronik mühendisliği, bilgisayar mühendisliği ve mekatronik bölümleri ile mesleki teknik liselerin mikrodenetleyici laboratuvarlarında eğitim materyali olarak yaygın biçimde tercih edilir. Öğrenciler ve yeni başlayan araştırmacılar, mikrodenetleyicilerin dahili mimarisini, bellek haritalarını, kesme mekanizmalarını ve makine seviyesindeki kod işleyişini bu donanımın sunduğu gerçek zamanlı hata ayıklama yetenekleri sayesinde somut olarak kavrar. Teorik bilginin pratik donanım üzerinde anında test edilebilmesi, eğitim süreçlerindeki öğrenme eğrisini ciddi oranda kısaltır.
Endüstriyel otomasyon sistemleri, motor sürücü panoları, sayaç okuma birimleri ve çevresel sensör izleme istasyonları tasarlayan profesyonel üreticiler için kart üzerinde doğrudan yazılım güncelleme imkanı sunar. Fabrika ortamında veya saha tesisatlarında çalışan bir kontrol kartının bellenimini yenilemek gerektiğinde, kartı kurulu olduğu panodan sökmeden yalnızca 6 pinlik servis portuna bağlanarak yeni yazılım sürümü yüklenebilir. Bu yöntem, endüstriyel tesislerdeki operasyonel duruş sürelerini asgari seviyeye indirerek teknik ekiplere büyük bir zaman avantajı sağlar.
Robotik platformlar, insansız hava ve kara araçları, telemetri sistemleri ve Nesnelerin İnterneti alanında çalışan maker ve hobi elektroniği geliştiricileri için ideal bir prototipleme köprüsüdür. Karmaşık algoritmalara, sensör füzyon hesaplamalarına veya kablosuz haberleşme protokollerine sahip projelerde ortaya çıkan öngörülemeyen yazılımsal kilitlenmeler, cihazın sunduğu değişken izleme pencereleri üzerinden birkaç dakika içerisinde netleştirilir. Böylece hata aramak için günlerce harcanan zaman, projenin mekanik ve algoritmik gelişimine yönlendirilebilir.
Elektronik bakım merkezleri ve teknik servis istasyonlarında, kontrol kartlarının işlemci durumunu test etmek ve sağlamlık kontrollerini gerçekleştirmek amacıyla yoğun olarak kullanılır. Bir elektronik kart üzerindeki mikrodenetleyicinin çalışıp çalışmadığını, program belleğindeki verilerin bozulup bozulmadığını anlamak için cihaza bağlanılarak hafıza kontrolü ve kimlik doğrulaması yapılır. Gerekli durumlarda fabrika çıkışı bellenim dosyası sıfırdan yazılarak kartın çalışır duruma gelmesi sağlanır.
Uyumluluk, Bağlantı ve Kullanım Devre içi programlama ve hata ayıklama operasyonlarının kararlı bir şekilde yürütülebilmesi, hedef devre kartı üzerindeki 6 pinlik ICSP konnektörünün doğru elektriksel kurallara göre tasarlanmış ve bağlanmış olmasına bağlıdır. Cihazın çıkış portunda yer alan pinlerin işlevleri ve görev tanımları şu şekildedir: VPP / MCLR: Mikrodenetleyiciyi programlama durumuna geçiren yüksek gerilim sinyalini ve normal çalışma sırasında resetleme işlevini yürüten birincil kontrol pinidir. VDD: Hedef devre kartının pozitif besleme gerilimi girişidir veya cihaz üzerinden hedef karta harici gerilim aktarılırken pozitif enerji çıkış hattı olarak görev yapar. VSS: Sistemin ortak toprak referans noktasıdır ve elektriksel gürültüyü önlemek adına hedef kartın şase hattı ile tam temas halinde olmalıdır. PGD: Programlama verilerinin cihaz ile mikrodenetleyici arasında çift yönlü olarak senkron biçimde aktarılmasını sağlayan seri veri iletim hattıdır. PGC: Veri transferinin zamanlamasını belirleyen ve cihaz tarafından üretilen senkron saat darbelerini mikrodenetleyiciye ulaştıran saat sinyali hattıdır. AUX: Düşük gerilimli programlama işlevini destekleyen özel yongalarda veya harici yardımcı fonksiyonlarda kullanılan ek sinyal bağlantı noktasıdır.
Donanımı hedef karta bağlarken ve yazılım yükleme sürecini başlatırken belirli elektriksel sıralamalara riayet edilmesi önerilir. Önce cihaz ile birlikte gelen kırmızı mini USB kablosunun bir ucu bilgisayarın güvenilir bir USB portuna, diğer ucu ise programlayıcı cihazın mini USB soketine bağlanır. Bu aşamada cihaz üzerindeki yeşil Power LED ışığının sabit bir biçimde yandığı gözlemlenir. Ardından 6 pin dişi bağlantı kablosu, cihazın ön yüzünde yer alan küçük beyaz üçgen işaretinin birinci pin sırasındaki VPP/MCLR ucuna denk geldiğinden emin olunarak cihaza takılır. Daha sonra bağlantı kablosunun diğer ucu, hedef elektronik devre kartı üzerinde önceden tasarlanmış olan 6 pinlik ICSP pin dizilimine aynı sıra gözetilerek dikkatlice takılır. Eğer hedef kartın kendi harici güç kaynağı varsa bu kaynak devreye alınır; harici kaynak yoksa ve hedef devre 30 mA altında enerji çekiyorsa geliştirme yazılımının ayarlar menüsünden donanımın hedef karta USB üzerinden 3.3V veya 5V besleme vermesi seçeneği etkinleştirilir. Son olarak bilgisayarda kullanılan resmi geliştirme ortamı açılarak ilgili proje derlenir ve programla butonuna basılarak kod yükleme süreci başarıyla tamamlanır.
Donanım tasarımcılarının baskılı devre kartı oluştururken ICSP hatlarına dair dikkat etmesi gereken önemli kurallar bulunur. VPP/MCLR pinine bağlı olan pull-up direncinin değeri genellikle 10 kiloohm mertebesinde seçilmeli, bu pin ile toprak arasına kesinlikle yüksek kapasiteli kondansatör yerleştirilmemelidir. Kapasitör yerleştirilmesi durumunda cihazın ürettiği hızlı yükselen programlama gerilim darbesi yuvarlanarak bozulur ve mikrodenetleyici yazılım yükleme durumuna geçemez. Benzer şekilde PGD ve PGC veri iletim hatları üzerinde harici seri dirençler veya kapasitif parazit bastırıcılar bulunmamalı, bu yollar mikrodenetleyiciye olabildiğince kısa ve doğrudan bakır hatlarla ulaştırılmalıdır.
Yazılım ortamı açısından donanım, MPLAB IDE sürüm 8 serisi ve modern MPLAB X IDE platformları ile tam uyumlu bir biçimde çalışır. İşletim sistemi tarafında harici bir üçüncü taraf sürücü aramaya gerek kalmaksızın, bilgisayara takıldığı anda standart bir USB insan arayüzü veya donanım sınıfı olarak tanınır. Geliştirme arayüzü projenin hedef yongasını otomatik olarak algılayabilir veya kullanıcı tarafından seçilen mikrodenetleyici koduna göre en uygun programlama algoritmasını saniyeler içerisinde belleğe yükler.
Avantajlar ve Faydalar Devre içi programlayıcı ve hata ayıklayıcı cihaz, profesyonel gömülü sistem süreçlerinde tasarımcılara çok yönlü teknik ve pratik kazanımlar temin eder. En belirgin kazanımlardan biri, yazılım döngülerinin inanılmaz derecede hızlanmasıdır. Kod üzerinde yapılan küçük bir değişikliği test etmek için mikrodenetleyiciyi devreden sökmek, harici bir programlama yuvasına takmak, kodu yazdıktan sonra tekrar devreye lehimlemek gibi zahmetli ve karta fiziksel zarar veren adımlar tamamen ortadan kalkar. Doğrudan sistem üzerindeyken tek tıkla yeni yazılım aktarılır ve sonuçlar anında gözlemlenir.
Donanımsal hata ayıklama fonksiyonu, geleneksel deneme yanılma yöntemlerinin yarattığı zaman kaybını sıfıra indirir. Yazılım geliştiriciler, kodun çalışması sırasında yonganın dahili RAM belleğindeki değişkenleri, kayıtçı bayraklarını ve yığın göstergelerini anlık olarak inceleyebilir. Beklenmeyen bir mantık hatası veya bellek taşması meydana geldiğinde, işlemcinin tam olarak hangi komut satırında ve hangi koşul altında kilitlendiği doğrudan geliştirme ekranında görünür. Bu şeffaflık, haftalarca sürebilecek karmaşık yazılım hatalarının birkaç saat içinde çözülmesine yardımcı olur.
Programmer-To-Go özelliği, saha operasyonlarında teknik ekiplere önemli bir bağımsızlık kazandırır. Sahadaki cihazların güncellenmesi için yanınızda ağır dizüstü bilgisayarlar, adaptörler ve karmaşık kablo demetleri taşıma zorunluluğu sona erer. Cihazın dahili hafızasına yüklenen kararlı bellenim dosyası, sadece küçük bir güç kaynağı veya taşınabilir batarya yardımıyla doğrudan sahadaki panolara gidilerek mikrodenetleyicilere saniyeler içinde aktarılır. Bu durum saha servis süreçlerinde olağanüstü bir çeviklik ve operasyon maliyeti düşüşü meydana getirir.
Geniş çalışma gerilimi esnekliği, farklı donanım nesilleri arasında köprü vazifesi görür. Klasik 5V ile beslenen geleneksel yongalardan, günümüzün enerji verimliliği odaklı 1.8V ve 3.3V seviyesinde çalışan modern mikrodenetleyicilerine kadar tüm mimariler tek bir cihaz üzerinden kontrol edilebilir. Çoklu gerilim seviyelerine otomatik veya yazılımsal olarak uyum sağlayabilen donanım mimarisi, farklı voltaj seviyeleri için ayrı ayrı programlayıcı temin etme ihtiyacını tamamen ortadan kaldırır.
Ekonomik, hafif ve sağlam yapı, cihazın uzun yıllar boyunca temel bir masaüstü geliştirme aracı olarak güvenle kullanılmasını temin eder. Şeffaf polikarbonat gövde yapısı mekanik aşınmalara karşı yüksek direnç gösterirken, iç devredeki LED ışıkların net bir şekilde takip edilebilmesi elektriksel durum hakkında kullanıcıya kesintisiz bilgi aktarır. Böylece donanım geliştiricileri karmaşık teknik detaylarla vakit kaybetmeden doğrudan kendi projelerinin inovatif taraflarına odaklanabilir.
Kimler İçin Uygundur Bu çok işlevli geliştirme donanımı, elektronik ve yazılım dünyasının farklı seviyelerindeki geniş bir kullanıcı kitlesine hitap eder. Gömülü yazılım mühendisleri ve elektronik Ar-Ge uzmanları, sıfırdan tasarladıkları endüstriyel kartların mikrodenetleyici yazılımlarını hayata geçirmek ve ileri seviye hata ayıklama adımlarını yürütmek için bu cihazı birincil laboratuvar donanımı olarak değerlendirir. Yüksek kararlılığı ve resmi geliştirme araçlarıyla entegrasyonu, kurumsal projelerde çalışan mühendislerin beklentilerini eksiksiz biçimde karşılar.
Üniversitelerin mühendislik fakültelerinde ve meslek yüksekokullarında öğrenim gören öğrenciler için mikrodenetleyici mimarisini derinlemesine öğrenmenin en pratik yoludur. Yalnızca simülasyon ortamlarında kod koşturmak yerine, gerçek donanım üzerinde adım adım kod çalıştırmayı ve mikrodenetleyici donanım birimlerine doğrudan müdahale etmeyi deneyimleyen öğrenciler, sektöre hazır güçlü bir gömülü sistem temeli inşa ederler.
Teknik eğitim veren öğretmenler ve akademisyenler, dersliklerdeki ve laboratuvarlardaki uygulamalı eğitim süreçlerinde cihazın sağladığı tak-çalıştır rahatlığından ve kararlılığından faydalanır. Toplu öğrenci projelerinde kolay yönetilebilen yapısı ve standart ICSP bağlantı protokolü sayesinde karmaşık donanım bağlantı hatalarının önüne geçilir, ders süresi doğrudan kod geliştirme ve donanım mantığını kavramaya ayrılabilir.
Maker toplulukları, robotik tutkunları ve kendi akıllı cihazlarını tasarlayan donanım meraklıları için hazır geliştirme platformlarının sınırlarını aşarak doğrudan ham mikrodenetleyicilerle çalışmanın kapısını aralar. Kendi özel baskılı devre kartlarını üreten ve bu kartlarda minimum maliyet ile maksimum elde etmek isteyen geliştiriciler, mikrodenetleyicilerini bu donanım üzerinden kolayca programlayıp projelerini bir üst seviyeye taşır.
Endüstriyel elektronik bakım personeli, teknik servis uzmanları ve kart imalat hatlarındaki test operatörleri için güvenilir bir teşhis ve yeniden programlama istasyonudur. Kontrol kartlarının işlemcilerini test etmek, bozulmuş bellenimleri yenilemek veya sahada kurulu makinelerin yazılımlarını son sürüme yükseltmek isteyen servis profesyonelleri için taşınabilirliği ve sağlamlığıyla vazgeçilmez bir yardımcıdır.
Doğru Ürünü Seçerken Dikkat Edilecekler Elektronik projeleriniz için bir mikrodenetleyici programlayıcı seçerken ve kullanırken tasarımınızın başarısını doğrudan etkileyen bazı kritik teknik kriterlere odaklanmak gerekir. İlk olarak projenizde kullanmayı planladığınız mikrodenetleyicinin aile kodu ve mimarisi incelenmelidir. Cihaz, çok geniş bir 8 bit, 16 bit ve 32 bit flash yonga desteği sunmakla birlikte, özellikle çok yeni nesil veya nadir bulunan yongaların mevcut geliştirme ortamındaki destek listesinde yer alıp almadığı teyit edilmelidir.
İkinci önemli kriter, hedef devre kartının çalışma gerilimidir. Projeniz 5V gibi geleneksel bir gerilimle mi yoksa 3.3V, 2.5V veya 1.8V gibi düşük mantık seviyeleriyle mi çalışıyor? Cihazın ayarlanabilir gerilim desteği bu aralıkların büyük bölümünü kapsar; ancak hedef devrenin ihtiyaç duyduğu gerilim seviyesinin yazılım üzerinden doğru seçilmesi, yonganın elektriksel sınırlarının aşılmaması adına büyük bir titizlikle kontrol edilmelidir.
Üçüncü husus, hedef devre kartınızın güç gereksinimidir. Eğer hedef devrenizi harici bir güç kaynağı olmaksızın doğrudan programlayıcı üzerinden beslemeyi planlıyorsanız, kartınız üzerindeki tüm bileşenlerin toplam akım tüketiminin 30 mA sınırını aşmadığından emin olmalısınız. Daha yüksek akım çeken devrelerde kesinlikle harici bir besleme kaynağı kullanılmalı ve programlayıcının yazılım menüsünden hedefi harici kaynaktan besleme seçeneği tercih edilmelidir.
Dördüncü nokta, baskılı devre kartınız üzerindeki ICSP pin yerleşimidir. Tasarım aşamasında kartınıza ekleyeceğiniz 6 pinlik bağlantı başlığının pin diziliminin, programlayıcının standart pin sıralamasıyla birebir örtüşmesi gerekir. Pin diziliminin ters veya karışık bağlanması durumunda donanım yongayı tanıyamayacak ve veri aktarımı kuramayacaktır.
Beşinci olarak, yazılım ve işletim sistemi uyumluluğu göz önünde bulundurulmalıdır. Çalıştığınız bilgisayardaki MPLAB IDE veya MPLAB X IDE sürümlerinin cihazı desteklediğinden emin olunmalıdır. Modern işletim sistemlerinde sorunsuz tanınan cihaz, uygun geliştirme ortamı kurulduğunda ek bir konfigürasyona gerek duymaksızın saniyeler içinde çalışmaya hazır hale gelir.
Güvenli Kullanım, Bakım ve Saklama Hassas mikrodenetleyici programlayıcı donanımlarının uzun ömürlü ve kararlı bir biçimde çalışabilmesi için kullanım, bakım ve muhafaza aşamalarında temel elektrostatik ve elektriksel kurallara özen gösterilmelidir. Cihaz modern elektronik devre elemanları içerdiğinden, insan vücudunda biriken statik elektrik boşalmalarına karşı hassasiyet taşır. Bu nedenle donanımı kutusundan çıkarırken, kablo bağlantılarını yaparken veya devreye takarken antistatik bileklik kullanılması ya da topraklanmış bir yüzeye dokunularak statik yükün boşaltılması tavsiye edilir.
Elektriksel bağlantılar gerçekleştirilirken hiçbir koşulda enerji altında kablo takıp çıkarma işlemi yapılmamalıdır. Hedef kartın harici beslemesi açıkken ICSP kablosunu aniden sökmek veya ters yönde takmaya çalışmak, hem mikrodenetleyicinin ICSP pinlerinde hem de programlayıcının çıkış tamponlarında geri dönüşü olmayan elektriksel hasarlara yol açabilir. Bağlantılar daima devrelerin enerjisi kesilmişken tamamlanmalı, tüm kutup ve yön kontrolleri yapıldıktan sonra sisteme enerji verilmelidir.
Kullanılan kırmızı mini USB kablosunun fiziksel bütünlüğüne dikkat edilmelidir. Ezilmiş, bükülmüş veya iç iletkenleri zarar görmüş kablolar, veri iletiminde paket kayıplarına yol açarak yazılım yükleme işleminin yarıda kalmasına veya bellenim doğrulama hatalarına neden olabilir. Veri akışının ve besleme geriliminin kesintisiz kalabilmesi için set içerisindeki standart kablonun kullanılması ve bilgisayar kasasının doğrudan ana kartına bağlı USB portlarının tercih edilmesi önerilir.
Cihazın muhafaza edildiği ortamın nem, sıcaklık ve toz koşulları da donanım sağlığı açısından önem taşır. Aşırı nemli ortamlarda baskılı devre elemanları üzerinde korozyon meydana gelebileceğinden, cihazın kullanılmadığı zamanlarda oda sıcaklığında, doğrudan güneş ışığı almayan, kuru ve tozsuz bir alanda saklanması donanım ömrünü artırır. Şeffaf kırmızı gövde yüzeyi yumuşak ve kuru bir bezle nazikçe temizlenmeli, kimyasal çözücüler gövdeye temas ettirilmemelidir.
PICkit 3 Hakkında Sık Sorulan Sorular PICkit 3 hangi yazılım ortamları ile birlikte çalışır? Cihaz, klasik MPLAB IDE v8 serisi ve modern MPLAB X IDE platformlarının tüm sürümleriyle doğrudan entegre olarak çalışır. Ayrıca bağımsız çalışan PICkit 3 Programmer yazılım arayüzü sayesinde geliştirme ortamını açmaya gerek kalmadan doğrudan derlenmiş HEX dosyalarını yongaya yazmak da mümkündür.
Hedef devre kartına harici bir adaptör bağlamadan programlama yapılabilir mi? Evet, hedef devre kartının toplam akım tüketimi 30 mA değerinin altındaysa MPLAB X IDE ayarlarından donanımın hedefi beslemesi seçeneği etkinleştirilerek 1.8V ile 5.0V arasında seçilen gerilim doğrudan USB üzerinden karta aktarılabilir. Ancak daha yüksek akım çeken devrelerde kartın kendi harici güç kaynağıyla beslenmesi gerekir.
ICSP konnektöründeki Pin 1 yönü nasıl anlaşılır? Cihazın şeffaf kırmızı gövdesinin alt kenarında, 6 pinlik konnektörün hemen üzerinde beyaz renkli küçük bir üçgen kabartma yer alır. Bu üçgen işaretinin baktığı ilk pin, daima birinci sıradaki VPP/MCLR pinini temsil eder ve hedef kart üzerindeki Pin 1 ile eşleştirilmelidir.
Programmer-To-Go özelliği nasıl kullanılır? Geliştirme ortamı üzerinden proje derlendikten sonra Programmer-To-Go seçeneği işaretlenerek yazılım cihazın dahili belleğine aktarılır. Ardından cihaz bilgisayardan ayrılarak sahada bağımsız bir USB güç kaynağına bağlanır; hedef karta takıldıktan sonra gövdedeki siyah basma butonuna dokunularak bilgisayarsız programlama süreci tamamlanır.
Cihaz üzerindeki durum LED göstergeleri ne anlama gelir? Yeşil Power ışığı cihaza USB üzerinden kararlı besleme ulaştığını gösterir. Mavi Active ışığı bilgisayar ile cihaz arasında aktif bir veri trafiği kurulduğunu ifade eder. Status ışığı ise programlama veya hata ayıklama işlemlerinin başarı durumunu, bekleme halini veya olası bir elektriksel hata durumunu renk değiştirerek kullanıcıya bildirir.
Hedef kartın MCLR bacağına neden büyük değerli kapasitör bağlanmamalıdır? Programlama işlemi sırasında cihaz MCLR bacağına çok kısa sürede yükselen özel bir voltaj darbesi uygular. Bu hatta yüksek değerli bir kapasitör bulunması darbenin kenar dikliğini bozarak gerilimin yavaş yükselmesine neden olur; bu durum mikrodenetleyicinin programlama durumuna geçmesini engeller ve haberleşme hatası verir.
Donanım bilgisayara ilk bağlandığında harici sürücü kurulumu gerekir mi? Hayır, cihaz standart USB HID sınıfında bir aygıt olarak tasarlandığı için Windows, Linux ve macOS işletim sistemleri tarafından herhangi bir harici sürücü kurulumuna ihtiyaç duyulmaksızın otomatik olarak tanınır.
3.3V ile çalışan modern mikrodenetleyiciler doğrudan programlanabilir mi? Evet, donanım geniş voltaj düzenleme yeteneğine sahip olduğu için 3.3V mantık seviyesine sahip mikrodenetleyicilerle tam elektriksel uyum içerisinde çalışır. Yazılım arayüzünden hedef gerilimin 3.3V olarak yapılandırılması güvenli veri aktarımı için yeterlidir.
Devre içi hata ayıklama sırasında kesme noktaları nasıl işletilir? MPLAB X IDE üzerinde kaynak kod satırının yanına çift tıklanarak bir kesme noktası atanır. Proje hata ayıklama durumunda başlatıldığında, mikrodenetleyici belirlenen satıra ulaştığı anda çalışmasını durdurur; bu aşamada tüm dahili kaydediciler ve değişkenler bilgisayar ekranında canlı olarak incelenebilir.
ICSP bağlantı kablosunun uzunluğu programlama kararlılığını etkiler mi? Evet, ICSP hatları yüksek hızlı saat ve veri sinyalleri taşıdığı için bağlantı kablosunun olabildiğince kısa tutulması önerilir. Set içerisinde sağlanan yaklaşık 20 cm uzunluğundaki iletken kablo ideal sinyal bütünlüğü sağlar; aşırı uzun kablolar parazit toplayarak veri bozulmalarına yol açabilir.
Cihaz 32 bit mikrodenetleyici mimarilerini de destekler mi? Evet, donanım mimarisi temel 8 bit mikrodenetleyicilerin yanı sıra 16 bit kontrolcüleri ve 32 bit mimariye sahip flash tabanlı gelişmiş işlemcileri de resmi destek listesi dahilinde başarıyla programlar ve hata ayıklama desteği sunar.
Paket İçeriği 1 adet PICkit 3 Programlayıcı ve Hata Ayıklayıcı Gövde 1 adet Kırmızı Mini USB Bağlantı Kablosu 1 adet 6 Pin Dişi Dişi ICSP Bağlantı Kablosu 1 adet 6 Pin Erkek Erkek Konnektör Başlığı
Teknik Özellikler Model: PICkit 3 Ürün Tipi: Devre İçi Programlayıcı ve Hata Ayıklayıcı Bağlantı Arayüzü: Mini USB 2.0 Tam Hız Arabirimi Programlama Arayüzü: 6 Pin ICSP Standart Konnektör Pin Aralığı: 2.54 mm Standart Konnektör Aralığı Hedef Çalışma Gerilimi: 1.8V - 5.0V DC Ayarlanabilir Aralık Cihaz Besleme Gerilimi: 5V DC (Bilgisayar USB Portu Üzerinden) Harici Hedef Besleme Kapasitesi: Yaklaşık 30 mA (Yazılımla Seçilebilir) Gösterge Işıkları: Power Yeşil, Active Mavi, Status Çok Renkli Durum Bildirimi Kullanıcı Kontrolü: 1 Adet Bağımsız Programmer-To-Go Basma Butonu Gövde Malzemesi: Yarı Saydam Kırmızı Polikarbonat Muhafaza Hata Ayıklama Yeteneği: Donanımsal Kesme Noktaları ve Kaydedici İzleme Desteklenen Yazılım Ortamları: MPLAB IDE v8, MPLAB X IDE, PICkit 3 Standalone İşletim Sistemi Uyumluluğu: Windows, Linux, macOS Standart HID Desteği Kablo Tipi: USB-A Erkek - Mini-USB B Erkek Veri İletim Kablosu Bağlantı İletkeni: 6 Pin Dişi Dişi Esnek Şerit İletken Hattı Çalışma Sıcaklığı: 0°C ile +70°C Arası Endüstriyel Çalışma Aralığı Depolama Sıcaklığı: -40°C ile +85°C Arası Muhafaza Aralığı Uyumlu Platformlar: PIC ve dsPIC Flash Tabanlı Mikrodenetleyici Aileleri ile Uyumlu
">
PICkit 3 Programlayıcı ve Hata Ayıklayıcı 6 Pin ICSP Arayüzlü Set Kırmızı Mini USB Kablosu ile Devre İçi Kod Yükleme Donanımı
Mikrodenetleyiciler İçin Hızlı Yazılım Yükleme ve Donanım Testi Sağlayan Kapsamlı Çalışma Seti
Ürün Açıklaması PICkit 3 Programlayıcı ve Hata Ayıklayıcı, USB bağlantılı 6 pin ICSP arayüzüyle mikrodenetleyicilere kod yükleyen ve hata ayıklayan profesyonel bir donanımdır. Gömülü sistem geliştirme süreçlerinde mikrodenetleyicilerin flash belleklerine derlenmiş makine kodlarının güvenle aktarılmasını sağlarken, aynı zamanda devre üzerinde gerçek zamanlı test ve donanım doğrulama operasyonlarının yürütülmesine zemin hazırlar. Şeffaf kırmızı koruyucu gövdesi, kompakt yapısı ve doğrudan bilgisayarın USB portu üzerinden sağlanan çalışma enerjisi sayesinde hem laboratuvar ortamlarında hem de saha uygulamalarında yüksek verimlilik sunar.
Geliştirme aşamasındaki elektronik kartların üzerinde bulunan mikrodenetleyiciyi devreden lehimle ayırmaya gerek bırakmayan devre içi seri programlama mimarisi, mühendislerin ve geliştiricilerin donanım tasarım süreçlerini hızlandırır. Geniş çalışma gerilimi aralığı sayesinde hem geleneksel 5V mantık seviyesine sahip mikrodenetleyiciler hem de modern düşük gerilimli 3.3V ve altı mimarilerle sorunsuz bir elektriksel uyum yakalar. Cihaz üzerinde yer alan durum bildirim ışıkları, veri iletiminin ve besleme durumunun anlık olarak izlenmesini mümkün kılarak test adımlarının her aşamasında kullanıcıya net görsel geri bildirim iletir.
Set içerisinde yer alan kaliteli mini USB veri kablosu ve 6 pin dişi bağlantı iletkeni, ek bir dönüştürücüye gereksinim duymadan hedef devre kartlarına doğrudan erişim kurmayı sağlar. Cihazın üzerinde bulunan bağımsız basma butonu, önceden cihaza yüklenmiş olan bellenim kodunun bilgisayara bağlı kalınmaksızın tek bir dokunuşla hedef yongalara aktarılmasını destekler. Bu işlevsellik, özellikle prototip serilerinin sahada hızlıca güncellenmesi veya atölye ortamlarında tekrarlayan programlama adımlarının zahmetsizce tamamlanması gerektiğinde büyük bir operasyonel esneklik meydana getirir.
PICkit 3 Nedir ve Ne İşe Yarar PICkit 3, 8 bit, 16 bit ve 32 bit flash tabanlı mikrodenetleyiciler ile dijital sinyal kontrolcülerin program belleğine yazılım yüklemek ve donanım seviyesinde hata ayıklama işlemlerini gerçekleştirmek üzere yapılandırılmış özel bir geliştirme donanımıdır. Elektronik devre tasarımlarında mikrodenetleyiciler, sistemin beyni olarak görev yapar ve bu yongaların istenen görevleri yerine getirebilmesi için yazılan C veya Assembly kodlarının mikrodenetleyicinin kalıcı flash hafızasına yazılması gerekir. PICkit 3, bilgisayar üzerinde derlenen bu yazılım çıktılarını alır ve endüstri standardı haline gelen ICSP protokolü üzerinden doğrudan hedef devredeki mikrodenetleyiciye ileterek kayıt altına alır.
Donanımın sunduğu en kritik işlevlerden biri olan devre içi hata ayıklama yeteneği, yazılım geliştiricilerin kodlarını satır satır çalıştırmasına, değişken değerlerini canlı olarak gözlemlemesine ve donanımsal kesme noktaları tanımlamasına olanak tanır. Geleneksel yazılım testlerinde yalnızca seri port çıktılarına veya LED göstergelerine bağlı kalarak yapılan hata arama süreçleri, donanımın dahili hata ayıklayıcı motoru sayesinde doğrudan işlemci çekirdeğinin kayıtçılarına erişilerek yürütülür. Böylece mikrodenetleyicinin çalışma anındaki bellek durumu, sayaç değerleri ve çevresel birimlerin tepkileri anlık olarak incelenip yazılımsal aksaklıklar çok kısa sürelerde tespit edilir.
Standart bir flash yazıcıdan farklı olarak bu cihaz, iki yönlü bir veri köprüsü biçiminde görev yapar. Bilgisayardaki tümleşik geliştirme ortamı ile hedef yonga arasında kurulan bu yüksek hızlı veri köprüsü, hedef devrenin çalışma frekansını olumsuz etkilemeksizin donanımın gerçek zamanlı davranışını analiz eder. Mikrodenetleyicinin reset hattı, programlama veri hattı ve saat sinyali hattı üzerinden kurulan bu senkron haberleşme yapısı, karmaşık zamanlama hatalarının ve donanım yazılım uyuşmazlıklarının laboratuvar hassasiyetinde çözümlenmesine imkan tanır.
Bunun yanı sıra cihaz, bilgisayar bağlantısı olmaksızın yazılım yüklemeyi sağlayan Programmer-To-Go mimarisini barındırır. Bu çalışma profilinde, hedef mikrodenetleyicinin çalıştıracağı nihai makine kodu cihazın dahili hafızasına bir kez kaydedilir ve ardından cihaz sahaya taşınarak sadece bir USB güç kaynağından enerji alır. Hedef kartın ICSP portuna takılan donanım, gövde üzerindeki basma butonuna dokunulduğu anda programlama algoritmasını başlatır ve saniyeler içerisinde kod aktarımını tamamlar. Bu özellik, teknik servis sahalarında veya bilgisayar kurulumunun pratik olmadığı endüstriyel üretim hatlarında büyük bir pratiklik kazandırır.
Öne Çıkan Özellikler Elektronik geliştirme süreçlerinde yüksek doğruluk ve esneklik sunan donanımın temel teknik ve yapısal yetenekleri şu şekildedir: Devre İçi Seri Programlama: Hedef mikrodenetleyiciyi baskılı devre kartından ayırmadan doğrudan devre üzerinde hızlı ve güvenilir biçimde kod yükleme imkanı sunar. Geniş Mikrodenetleyici Desteği: 8 bitlik temel mimarilerden 16 bitlik gelişmiş kontrolcülere ve 32 bitlik yüksek performanslı işlemcilere kadar uzanan geniş yonga yelpazesiyle uyumlu biçimde çalışır. Gerçek Zamanlı Donanımsal Hata Ayıklama: Kodun çalışmasını belirli satırlarda donduran kesme noktaları tanımlamaya, dahili kaydedicileri incelemeye ve değişkenleri anlık olarak izlemeye olanak tanır. Programmer-To-Go Bağımsız Kod Yükleme Yeteneği: Bilgisayar erişimi bulunmayan ortamlarda dahili belleğindeki yazılımı tek bir buton dokunuşuyla hedef karta aktarma serbestliği sağlar. Geniş Hedef Gerilim Uyumluluğu: 1.8V ile 5.0V arasındaki geniş çalışma gerilimi aralığı sayesinde hem modern düşük güç tüketimli sistemlerle hem de klasik 5V mantık devreleriyle kararlı çalışır. Yüksek Hızlı USB Arayüzü: Bilgisayar ile geliştirme cihazı arasında hızlı veri transferi kurarak büyük boyutlu kod bloklarının bile saniyeler içinde belleğe aktarılmasını mümkün kılar. Dahili Gerilim Kaynağı Fonksiyonu: Geliştirme ortamı üzerinden yapılandırılarak harici bir güç adaptörüne gerek duymayan düşük güçlü hedef kartlara doğrudan besleme gerilimi aktarabilir. Çoklu Durum Bildirim Göstergeleri: Cihaz üzerinde konumlandırılan enerji, etkinlik ve durum LED ışıkları sayesinde veri trafiğini ve elektriksel süreçleri anlık olarak görselleştirir. Standart 6 Pin ICSP Konnektörü: 2.54 mm pin aralığına sahip standart çıkış konnektörü, sektörde yaygın kullanılan tüm devre kartı başlıklarına ve test iletkenlerine doğrudan bağlanır. Dayanıklı ve Şeffaf Gövde Tasarımı: İç devre elemanlarının estetik biçimde izlenmesini sağlayan şeffaf kırmızı polikarbonat muhafaza, fiziksel darbelere ve çevresel etkilere karşı koruma oluşturur. Elektriksel Koruma Katmanı: Aşırı gerilim, ters bağlantı ve kısa devre durumlarına karşı hassas iç devre bileşenlerini ve bilgisayarın USB portunu güvence altına alan koruyucu devre mimarisine sahiptir. Kompakt ve Taşınabilir Boyutlar: Hafif ve alet çantasında kolayca taşınabilecek ergonomik tasarımıyla her türlü saha çalışmasında ve laboratuvar masasında asgari alan kaplar.
Kullanım Alanları Geliştirme donanımı, mikrodenetleyici tabanlı sistemlerin hayat bulduğu çok çeşitli mühendislik, üretim ve eğitim ortamlarında vazgeçilmez bir araç olarak konumlanır. Gömülü yazılım araştırma ve geliştirme laboratuvarlarında yeni bir ürün fikrinin prototip aşamasından nihai donanım tasarımına dönüştürülmesi sürecinde temel programlama ve test istasyonu görevini üstlenir. Donanım mühendisleri, şematik çizimlerini ve baskılı devrelerini tamamladıkları kartların ilk elektriksel testlerini gerçekleştirirken mikrodenetleyicinin donanımsal çevre birimlerini, zamanlayıcılarını ve giriş çıkış portlarını bu cihaz üzerinden adım adım doğrular.
Üniversitelerin elektrik elektronik mühendisliği, bilgisayar mühendisliği ve mekatronik bölümleri ile mesleki teknik liselerin mikrodenetleyici laboratuvarlarında eğitim materyali olarak yaygın biçimde tercih edilir. Öğrenciler ve yeni başlayan araştırmacılar, mikrodenetleyicilerin dahili mimarisini, bellek haritalarını, kesme mekanizmalarını ve makine seviyesindeki kod işleyişini bu donanımın sunduğu gerçek zamanlı hata ayıklama yetenekleri sayesinde somut olarak kavrar. Teorik bilginin pratik donanım üzerinde anında test edilebilmesi, eğitim süreçlerindeki öğrenme eğrisini ciddi oranda kısaltır.
Endüstriyel otomasyon sistemleri, motor sürücü panoları, sayaç okuma birimleri ve çevresel sensör izleme istasyonları tasarlayan profesyonel üreticiler için kart üzerinde doğrudan yazılım güncelleme imkanı sunar. Fabrika ortamında veya saha tesisatlarında çalışan bir kontrol kartının bellenimini yenilemek gerektiğinde, kartı kurulu olduğu panodan sökmeden yalnızca 6 pinlik servis portuna bağlanarak yeni yazılım sürümü yüklenebilir. Bu yöntem, endüstriyel tesislerdeki operasyonel duruş sürelerini asgari seviyeye indirerek teknik ekiplere büyük bir zaman avantajı sağlar.
Robotik platformlar, insansız hava ve kara araçları, telemetri sistemleri ve Nesnelerin İnterneti alanında çalışan maker ve hobi elektroniği geliştiricileri için ideal bir prototipleme köprüsüdür. Karmaşık algoritmalara, sensör füzyon hesaplamalarına veya kablosuz haberleşme protokollerine sahip projelerde ortaya çıkan öngörülemeyen yazılımsal kilitlenmeler, cihazın sunduğu değişken izleme pencereleri üzerinden birkaç dakika içerisinde netleştirilir. Böylece hata aramak için günlerce harcanan zaman, projenin mekanik ve algoritmik gelişimine yönlendirilebilir.
Elektronik bakım merkezleri ve teknik servis istasyonlarında, kontrol kartlarının işlemci durumunu test etmek ve sağlamlık kontrollerini gerçekleştirmek amacıyla yoğun olarak kullanılır. Bir elektronik kart üzerindeki mikrodenetleyicinin çalışıp çalışmadığını, program belleğindeki verilerin bozulup bozulmadığını anlamak için cihaza bağlanılarak hafıza kontrolü ve kimlik doğrulaması yapılır. Gerekli durumlarda fabrika çıkışı bellenim dosyası sıfırdan yazılarak kartın çalışır duruma gelmesi sağlanır.
Uyumluluk, Bağlantı ve Kullanım Devre içi programlama ve hata ayıklama operasyonlarının kararlı bir şekilde yürütülebilmesi, hedef devre kartı üzerindeki 6 pinlik ICSP konnektörünün doğru elektriksel kurallara göre tasarlanmış ve bağlanmış olmasına bağlıdır. Cihazın çıkış portunda yer alan pinlerin işlevleri ve görev tanımları şu şekildedir: VPP / MCLR: Mikrodenetleyiciyi programlama durumuna geçiren yüksek gerilim sinyalini ve normal çalışma sırasında resetleme işlevini yürüten birincil kontrol pinidir. VDD: Hedef devre kartının pozitif besleme gerilimi girişidir veya cihaz üzerinden hedef karta harici gerilim aktarılırken pozitif enerji çıkış hattı olarak görev yapar. VSS: Sistemin ortak toprak referans noktasıdır ve elektriksel gürültüyü önlemek adına hedef kartın şase hattı ile tam temas halinde olmalıdır. PGD: Programlama verilerinin cihaz ile mikrodenetleyici arasında çift yönlü olarak senkron biçimde aktarılmasını sağlayan seri veri iletim hattıdır. PGC: Veri transferinin zamanlamasını belirleyen ve cihaz tarafından üretilen senkron saat darbelerini mikrodenetleyiciye ulaştıran saat sinyali hattıdır. AUX: Düşük gerilimli programlama işlevini destekleyen özel yongalarda veya harici yardımcı fonksiyonlarda kullanılan ek sinyal bağlantı noktasıdır.
Donanımı hedef karta bağlarken ve yazılım yükleme sürecini başlatırken belirli elektriksel sıralamalara riayet edilmesi önerilir. Önce cihaz ile birlikte gelen kırmızı mini USB kablosunun bir ucu bilgisayarın güvenilir bir USB portuna, diğer ucu ise programlayıcı cihazın mini USB soketine bağlanır. Bu aşamada cihaz üzerindeki yeşil Power LED ışığının sabit bir biçimde yandığı gözlemlenir. Ardından 6 pin dişi bağlantı kablosu, cihazın ön yüzünde yer alan küçük beyaz üçgen işaretinin birinci pin sırasındaki VPP/MCLR ucuna denk geldiğinden emin olunarak cihaza takılır. Daha sonra bağlantı kablosunun diğer ucu, hedef elektronik devre kartı üzerinde önceden tasarlanmış olan 6 pinlik ICSP pin dizilimine aynı sıra gözetilerek dikkatlice takılır. Eğer hedef kartın kendi harici güç kaynağı varsa bu kaynak devreye alınır; harici kaynak yoksa ve hedef devre 30 mA altında enerji çekiyorsa geliştirme yazılımının ayarlar menüsünden donanımın hedef karta USB üzerinden 3.3V veya 5V besleme vermesi seçeneği etkinleştirilir. Son olarak bilgisayarda kullanılan resmi geliştirme ortamı açılarak ilgili proje derlenir ve programla butonuna basılarak kod yükleme süreci başarıyla tamamlanır.
Donanım tasarımcılarının baskılı devre kartı oluştururken ICSP hatlarına dair dikkat etmesi gereken önemli kurallar bulunur. VPP/MCLR pinine bağlı olan pull-up direncinin değeri genellikle 10 kiloohm mertebesinde seçilmeli, bu pin ile toprak arasına kesinlikle yüksek kapasiteli kondansatör yerleştirilmemelidir. Kapasitör yerleştirilmesi durumunda cihazın ürettiği hızlı yükselen programlama gerilim darbesi yuvarlanarak bozulur ve mikrodenetleyici yazılım yükleme durumuna geçemez. Benzer şekilde PGD ve PGC veri iletim hatları üzerinde harici seri dirençler veya kapasitif parazit bastırıcılar bulunmamalı, bu yollar mikrodenetleyiciye olabildiğince kısa ve doğrudan bakır hatlarla ulaştırılmalıdır.
Yazılım ortamı açısından donanım, MPLAB IDE sürüm 8 serisi ve modern MPLAB X IDE platformları ile tam uyumlu bir biçimde çalışır. İşletim sistemi tarafında harici bir üçüncü taraf sürücü aramaya gerek kalmaksızın, bilgisayara takıldığı anda standart bir USB insan arayüzü veya donanım sınıfı olarak tanınır. Geliştirme arayüzü projenin hedef yongasını otomatik olarak algılayabilir veya kullanıcı tarafından seçilen mikrodenetleyici koduna göre en uygun programlama algoritmasını saniyeler içerisinde belleğe yükler.
Avantajlar ve Faydalar Devre içi programlayıcı ve hata ayıklayıcı cihaz, profesyonel gömülü sistem süreçlerinde tasarımcılara çok yönlü teknik ve pratik kazanımlar temin eder. En belirgin kazanımlardan biri, yazılım döngülerinin inanılmaz derecede hızlanmasıdır. Kod üzerinde yapılan küçük bir değişikliği test etmek için mikrodenetleyiciyi devreden sökmek, harici bir programlama yuvasına takmak, kodu yazdıktan sonra tekrar devreye lehimlemek gibi zahmetli ve karta fiziksel zarar veren adımlar tamamen ortadan kalkar. Doğrudan sistem üzerindeyken tek tıkla yeni yazılım aktarılır ve sonuçlar anında gözlemlenir.
Donanımsal hata ayıklama fonksiyonu, geleneksel deneme yanılma yöntemlerinin yarattığı zaman kaybını sıfıra indirir. Yazılım geliştiriciler, kodun çalışması sırasında yonganın dahili RAM belleğindeki değişkenleri, kayıtçı bayraklarını ve yığın göstergelerini anlık olarak inceleyebilir. Beklenmeyen bir mantık hatası veya bellek taşması meydana geldiğinde, işlemcinin tam olarak hangi komut satırında ve hangi koşul altında kilitlendiği doğrudan geliştirme ekranında görünür. Bu şeffaflık, haftalarca sürebilecek karmaşık yazılım hatalarının birkaç saat içinde çözülmesine yardımcı olur.
Programmer-To-Go özelliği, saha operasyonlarında teknik ekiplere önemli bir bağımsızlık kazandırır. Sahadaki cihazların güncellenmesi için yanınızda ağır dizüstü bilgisayarlar, adaptörler ve karmaşık kablo demetleri taşıma zorunluluğu sona erer. Cihazın dahili hafızasına yüklenen kararlı bellenim dosyası, sadece küçük bir güç kaynağı veya taşınabilir batarya yardımıyla doğrudan sahadaki panolara gidilerek mikrodenetleyicilere saniyeler içinde aktarılır. Bu durum saha servis süreçlerinde olağanüstü bir çeviklik ve operasyon maliyeti düşüşü meydana getirir.
Geniş çalışma gerilimi esnekliği, farklı donanım nesilleri arasında köprü vazifesi görür. Klasik 5V ile beslenen geleneksel yongalardan, günümüzün enerji verimliliği odaklı 1.8V ve 3.3V seviyesinde çalışan modern mikrodenetleyicilerine kadar tüm mimariler tek bir cihaz üzerinden kontrol edilebilir. Çoklu gerilim seviyelerine otomatik veya yazılımsal olarak uyum sağlayabilen donanım mimarisi, farklı voltaj seviyeleri için ayrı ayrı programlayıcı temin etme ihtiyacını tamamen ortadan kaldırır.
Ekonomik, hafif ve sağlam yapı, cihazın uzun yıllar boyunca temel bir masaüstü geliştirme aracı olarak güvenle kullanılmasını temin eder. Şeffaf polikarbonat gövde yapısı mekanik aşınmalara karşı yüksek direnç gösterirken, iç devredeki LED ışıkların net bir şekilde takip edilebilmesi elektriksel durum hakkında kullanıcıya kesintisiz bilgi aktarır. Böylece donanım geliştiricileri karmaşık teknik detaylarla vakit kaybetmeden doğrudan kendi projelerinin inovatif taraflarına odaklanabilir.
Kimler İçin Uygundur Bu çok işlevli geliştirme donanımı, elektronik ve yazılım dünyasının farklı seviyelerindeki geniş bir kullanıcı kitlesine hitap eder. Gömülü yazılım mühendisleri ve elektronik Ar-Ge uzmanları, sıfırdan tasarladıkları endüstriyel kartların mikrodenetleyici yazılımlarını hayata geçirmek ve ileri seviye hata ayıklama adımlarını yürütmek için bu cihazı birincil laboratuvar donanımı olarak değerlendirir. Yüksek kararlılığı ve resmi geliştirme araçlarıyla entegrasyonu, kurumsal projelerde çalışan mühendislerin beklentilerini eksiksiz biçimde karşılar.
Üniversitelerin mühendislik fakültelerinde ve meslek yüksekokullarında öğrenim gören öğrenciler için mikrodenetleyici mimarisini derinlemesine öğrenmenin en pratik yoludur. Yalnızca simülasyon ortamlarında kod koşturmak yerine, gerçek donanım üzerinde adım adım kod çalıştırmayı ve mikrodenetleyici donanım birimlerine doğrudan müdahale etmeyi deneyimleyen öğrenciler, sektöre hazır güçlü bir gömülü sistem temeli inşa ederler.
Teknik eğitim veren öğretmenler ve akademisyenler, dersliklerdeki ve laboratuvarlardaki uygulamalı eğitim süreçlerinde cihazın sağladığı tak-çalıştır rahatlığından ve kararlılığından faydalanır. Toplu öğrenci projelerinde kolay yönetilebilen yapısı ve standart ICSP bağlantı protokolü sayesinde karmaşık donanım bağlantı hatalarının önüne geçilir, ders süresi doğrudan kod geliştirme ve donanım mantığını kavramaya ayrılabilir.
Maker toplulukları, robotik tutkunları ve kendi akıllı cihazlarını tasarlayan donanım meraklıları için hazır geliştirme platformlarının sınırlarını aşarak doğrudan ham mikrodenetleyicilerle çalışmanın kapısını aralar. Kendi özel baskılı devre kartlarını üreten ve bu kartlarda minimum maliyet ile maksimum elde etmek isteyen geliştiriciler, mikrodenetleyicilerini bu donanım üzerinden kolayca programlayıp projelerini bir üst seviyeye taşır.
Endüstriyel elektronik bakım personeli, teknik servis uzmanları ve kart imalat hatlarındaki test operatörleri için güvenilir bir teşhis ve yeniden programlama istasyonudur. Kontrol kartlarının işlemcilerini test etmek, bozulmuş bellenimleri yenilemek veya sahada kurulu makinelerin yazılımlarını son sürüme yükseltmek isteyen servis profesyonelleri için taşınabilirliği ve sağlamlığıyla vazgeçilmez bir yardımcıdır.
Doğru Ürünü Seçerken Dikkat Edilecekler Elektronik projeleriniz için bir mikrodenetleyici programlayıcı seçerken ve kullanırken tasarımınızın başarısını doğrudan etkileyen bazı kritik teknik kriterlere odaklanmak gerekir. İlk olarak projenizde kullanmayı planladığınız mikrodenetleyicinin aile kodu ve mimarisi incelenmelidir. Cihaz, çok geniş bir 8 bit, 16 bit ve 32 bit flash yonga desteği sunmakla birlikte, özellikle çok yeni nesil veya nadir bulunan yongaların mevcut geliştirme ortamındaki destek listesinde yer alıp almadığı teyit edilmelidir.
İkinci önemli kriter, hedef devre kartının çalışma gerilimidir. Projeniz 5V gibi geleneksel bir gerilimle mi yoksa 3.3V, 2.5V veya 1.8V gibi düşük mantık seviyeleriyle mi çalışıyor? Cihazın ayarlanabilir gerilim desteği bu aralıkların büyük bölümünü kapsar; ancak hedef devrenin ihtiyaç duyduğu gerilim seviyesinin yazılım üzerinden doğru seçilmesi, yonganın elektriksel sınırlarının aşılmaması adına büyük bir titizlikle kontrol edilmelidir.
Üçüncü husus, hedef devre kartınızın güç gereksinimidir. Eğer hedef devrenizi harici bir güç kaynağı olmaksızın doğrudan programlayıcı üzerinden beslemeyi planlıyorsanız, kartınız üzerindeki tüm bileşenlerin toplam akım tüketiminin 30 mA sınırını aşmadığından emin olmalısınız. Daha yüksek akım çeken devrelerde kesinlikle harici bir besleme kaynağı kullanılmalı ve programlayıcının yazılım menüsünden hedefi harici kaynaktan besleme seçeneği tercih edilmelidir.
Dördüncü nokta, baskılı devre kartınız üzerindeki ICSP pin yerleşimidir. Tasarım aşamasında kartınıza ekleyeceğiniz 6 pinlik bağlantı başlığının pin diziliminin, programlayıcının standart pin sıralamasıyla birebir örtüşmesi gerekir. Pin diziliminin ters veya karışık bağlanması durumunda donanım yongayı tanıyamayacak ve veri aktarımı kuramayacaktır.
Beşinci olarak, yazılım ve işletim sistemi uyumluluğu göz önünde bulundurulmalıdır. Çalıştığınız bilgisayardaki MPLAB IDE veya MPLAB X IDE sürümlerinin cihazı desteklediğinden emin olunmalıdır. Modern işletim sistemlerinde sorunsuz tanınan cihaz, uygun geliştirme ortamı kurulduğunda ek bir konfigürasyona gerek duymaksızın saniyeler içinde çalışmaya hazır hale gelir.
Güvenli Kullanım, Bakım ve Saklama Hassas mikrodenetleyici programlayıcı donanımlarının uzun ömürlü ve kararlı bir biçimde çalışabilmesi için kullanım, bakım ve muhafaza aşamalarında temel elektrostatik ve elektriksel kurallara özen gösterilmelidir. Cihaz modern elektronik devre elemanları içerdiğinden, insan vücudunda biriken statik elektrik boşalmalarına karşı hassasiyet taşır. Bu nedenle donanımı kutusundan çıkarırken, kablo bağlantılarını yaparken veya devreye takarken antistatik bileklik kullanılması ya da topraklanmış bir yüzeye dokunularak statik yükün boşaltılması tavsiye edilir.
Elektriksel bağlantılar gerçekleştirilirken hiçbir koşulda enerji altında kablo takıp çıkarma işlemi yapılmamalıdır. Hedef kartın harici beslemesi açıkken ICSP kablosunu aniden sökmek veya ters yönde takmaya çalışmak, hem mikrodenetleyicinin ICSP pinlerinde hem de programlayıcının çıkış tamponlarında geri dönüşü olmayan elektriksel hasarlara yol açabilir. Bağlantılar daima devrelerin enerjisi kesilmişken tamamlanmalı, tüm kutup ve yön kontrolleri yapıldıktan sonra sisteme enerji verilmelidir.
Kullanılan kırmızı mini USB kablosunun fiziksel bütünlüğüne dikkat edilmelidir. Ezilmiş, bükülmüş veya iç iletkenleri zarar görmüş kablolar, veri iletiminde paket kayıplarına yol açarak yazılım yükleme işleminin yarıda kalmasına veya bellenim doğrulama hatalarına neden olabilir. Veri akışının ve besleme geriliminin kesintisiz kalabilmesi için set içerisindeki standart kablonun kullanılması ve bilgisayar kasasının doğrudan ana kartına bağlı USB portlarının tercih edilmesi önerilir.
Cihazın muhafaza edildiği ortamın nem, sıcaklık ve toz koşulları da donanım sağlığı açısından önem taşır. Aşırı nemli ortamlarda baskılı devre elemanları üzerinde korozyon meydana gelebileceğinden, cihazın kullanılmadığı zamanlarda oda sıcaklığında, doğrudan güneş ışığı almayan, kuru ve tozsuz bir alanda saklanması donanım ömrünü artırır. Şeffaf kırmızı gövde yüzeyi yumuşak ve kuru bir bezle nazikçe temizlenmeli, kimyasal çözücüler gövdeye temas ettirilmemelidir.
PICkit 3 Hakkında Sık Sorulan Sorular PICkit 3 hangi yazılım ortamları ile birlikte çalışır? Cihaz, klasik MPLAB IDE v8 serisi ve modern MPLAB X IDE platformlarının tüm sürümleriyle doğrudan entegre olarak çalışır. Ayrıca bağımsız çalışan PICkit 3 Programmer yazılım arayüzü sayesinde geliştirme ortamını açmaya gerek kalmadan doğrudan derlenmiş HEX dosyalarını yongaya yazmak da mümkündür.
Hedef devre kartına harici bir adaptör bağlamadan programlama yapılabilir mi? Evet, hedef devre kartının toplam akım tüketimi 30 mA değerinin altındaysa MPLAB X IDE ayarlarından donanımın hedefi beslemesi seçeneği etkinleştirilerek 1.8V ile 5.0V arasında seçilen gerilim doğrudan USB üzerinden karta aktarılabilir. Ancak daha yüksek akım çeken devrelerde kartın kendi harici güç kaynağıyla beslenmesi gerekir.
ICSP konnektöründeki Pin 1 yönü nasıl anlaşılır? Cihazın şeffaf kırmızı gövdesinin alt kenarında, 6 pinlik konnektörün hemen üzerinde beyaz renkli küçük bir üçgen kabartma yer alır. Bu üçgen işaretinin baktığı ilk pin, daima birinci sıradaki VPP/MCLR pinini temsil eder ve hedef kart üzerindeki Pin 1 ile eşleştirilmelidir.
Programmer-To-Go özelliği nasıl kullanılır? Geliştirme ortamı üzerinden proje derlendikten sonra Programmer-To-Go seçeneği işaretlenerek yazılım cihazın dahili belleğine aktarılır. Ardından cihaz bilgisayardan ayrılarak sahada bağımsız bir USB güç kaynağına bağlanır; hedef karta takıldıktan sonra gövdedeki siyah basma butonuna dokunularak bilgisayarsız programlama süreci tamamlanır.
Cihaz üzerindeki durum LED göstergeleri ne anlama gelir? Yeşil Power ışığı cihaza USB üzerinden kararlı besleme ulaştığını gösterir. Mavi Active ışığı bilgisayar ile cihaz arasında aktif bir veri trafiği kurulduğunu ifade eder. Status ışığı ise programlama veya hata ayıklama işlemlerinin başarı durumunu, bekleme halini veya olası bir elektriksel hata durumunu renk değiştirerek kullanıcıya bildirir.
Hedef kartın MCLR bacağına neden büyük değerli kapasitör bağlanmamalıdır? Programlama işlemi sırasında cihaz MCLR bacağına çok kısa sürede yükselen özel bir voltaj darbesi uygular. Bu hatta yüksek değerli bir kapasitör bulunması darbenin kenar dikliğini bozarak gerilimin yavaş yükselmesine neden olur; bu durum mikrodenetleyicinin programlama durumuna geçmesini engeller ve haberleşme hatası verir.
Donanım bilgisayara ilk bağlandığında harici sürücü kurulumu gerekir mi? Hayır, cihaz standart USB HID sınıfında bir aygıt olarak tasarlandığı için Windows, Linux ve macOS işletim sistemleri tarafından herhangi bir harici sürücü kurulumuna ihtiyaç duyulmaksızın otomatik olarak tanınır.
3.3V ile çalışan modern mikrodenetleyiciler doğrudan programlanabilir mi? Evet, donanım geniş voltaj düzenleme yeteneğine sahip olduğu için 3.3V mantık seviyesine sahip mikrodenetleyicilerle tam elektriksel uyum içerisinde çalışır. Yazılım arayüzünden hedef gerilimin 3.3V olarak yapılandırılması güvenli veri aktarımı için yeterlidir.
Devre içi hata ayıklama sırasında kesme noktaları nasıl işletilir? MPLAB X IDE üzerinde kaynak kod satırının yanına çift tıklanarak bir kesme noktası atanır. Proje hata ayıklama durumunda başlatıldığında, mikrodenetleyici belirlenen satıra ulaştığı anda çalışmasını durdurur; bu aşamada tüm dahili kaydediciler ve değişkenler bilgisayar ekranında canlı olarak incelenebilir.
ICSP bağlantı kablosunun uzunluğu programlama kararlılığını etkiler mi? Evet, ICSP hatları yüksek hızlı saat ve veri sinyalleri taşıdığı için bağlantı kablosunun olabildiğince kısa tutulması önerilir. Set içerisinde sağlanan yaklaşık 20 cm uzunluğundaki iletken kablo ideal sinyal bütünlüğü sağlar; aşırı uzun kablolar parazit toplayarak veri bozulmalarına yol açabilir.
Cihaz 32 bit mikrodenetleyici mimarilerini de destekler mi? Evet, donanım mimarisi temel 8 bit mikrodenetleyicilerin yanı sıra 16 bit kontrolcüleri ve 32 bit mimariye sahip flash tabanlı gelişmiş işlemcileri de resmi destek listesi dahilinde başarıyla programlar ve hata ayıklama desteği sunar.
Paket İçeriği 1 adet PICkit 3 Programlayıcı ve Hata Ayıklayıcı Gövde 1 adet Kırmızı Mini USB Bağlantı Kablosu 1 adet 6 Pin Dişi Dişi ICSP Bağlantı Kablosu 1 adet 6 Pin Erkek Erkek Konnektör Başlığı
Teknik Özellikler Model: PICkit 3 Ürün Tipi: Devre İçi Programlayıcı ve Hata Ayıklayıcı Bağlantı Arayüzü: Mini USB 2.0 Tam Hız Arabirimi Programlama Arayüzü: 6 Pin ICSP Standart Konnektör Pin Aralığı: 2.54 mm Standart Konnektör Aralığı Hedef Çalışma Gerilimi: 1.8V - 5.0V DC Ayarlanabilir Aralık Cihaz Besleme Gerilimi: 5V DC (Bilgisayar USB Portu Üzerinden) Harici Hedef Besleme Kapasitesi: Yaklaşık 30 mA (Yazılımla Seçilebilir) Gösterge Işıkları: Power Yeşil, Active Mavi, Status Çok Renkli Durum Bildirimi Kullanıcı Kontrolü: 1 Adet Bağımsız Programmer-To-Go Basma Butonu Gövde Malzemesi: Yarı Saydam Kırmızı Polikarbonat Muhafaza Hata Ayıklama Yeteneği: Donanımsal Kesme Noktaları ve Kaydedici İzleme Desteklenen Yazılım Ortamları: MPLAB IDE v8, MPLAB X IDE, PICkit 3 Standalone İşletim Sistemi Uyumluluğu: Windows, Linux, macOS Standart HID Desteği Kablo Tipi: USB-A Erkek - Mini-USB B Erkek Veri İletim Kablosu Bağlantı İletkeni: 6 Pin Dişi Dişi Esnek Şerit İletken Hattı Çalışma Sıcaklığı: 0°C ile +70°C Arası Endüstriyel Çalışma Aralığı Depolama Sıcaklığı: -40°C ile +85°C Arası Muhafaza Aralığı Uyumlu Platformlar: PIC ve dsPIC Flash Tabanlı Mikrodenetleyici Aileleri ile Uyumlu
