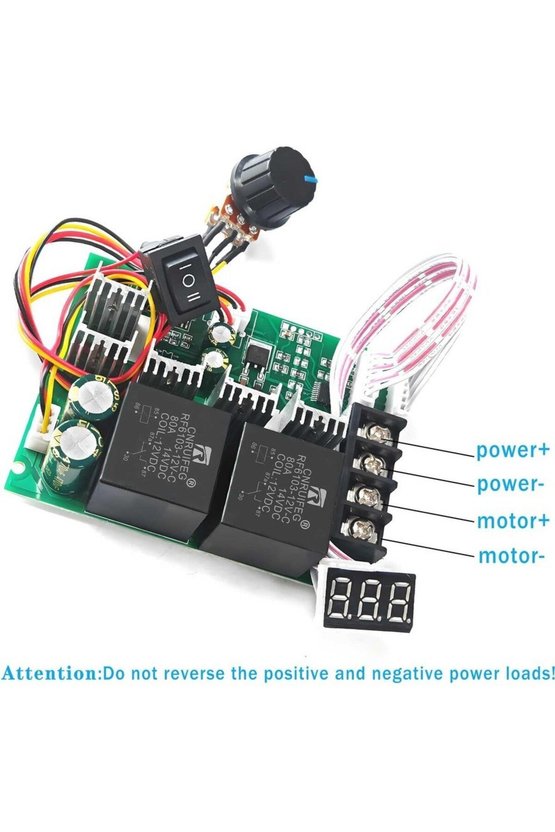

60A DC Motor PWM Hız Kontrol Kartı 10V-55V Dijital Ekranlı Sürücü İleri Geri Yön Şalterli Kademesiz Potansiyometreli Güç Devresi
Fırçalı Sistemler İçin 40A Sürekli Akım ve Çift Yönlü Hassas Ayar Sağlayan Panel Tipi Donanım
Ürün Açıklaması 60A DC motor PWM hız kontrol kartı, 10V-55V giriş gerilimi ve 40A sürekli akım kapasitesiyle fırçalı motorların devir ve yön yönetimini sağlayan bir sürücüdür. Yüksek güç gerektiren projelerde darbe genişlik modülasyonu teknolojisini kullanarak enerji kaybını en aza indirir ve motor torkunu geniş bir devir bandında dengede tutar. Harici potansiyometresi, üç konumlu ileri geri yön şalteri ve panel tipi dijital yüzdelik ekranıyla hem atölye hem de endüstriyel ortamlarda pratik ve güvenilir bir donanım çözümü sunar.
60A DC Motor PWM Hız Kontrol Kartı Nedir ve Ne İşe Yarar 60A DC motor PWM hız kontrol kartı, doğru akım fırçalı motorların dönüş hızını, devir yönünü ve çalışma durumunu yüksek verimlilikle kontrol etmek amacıyla geliştirilmiş profesyonel bir tahrik ünitesidir. Geleneksel reosta veya seri direnç tabanlı kontrol yöntemleri, motor voltajını düşürürken aradaki gerilim farkını ısı enerjisine dönüştürerek devasa bir enerji israfına ve aşırı ısınmaya yol açar. Bu kartta kullanılan darbe genişlik modülasyonu yani PWM tekniği ise tam besleme gerilimini saniyede on beş bin kez açıp kapatarak motora uygular. Motora aktarılan ortalama voltaj, darbenin periyot içindeki açık kalma süresi olan doluluk oranı değiştirilerek hassas bir biçimde ayarlanır. Böylece motor düşük devirlerde çalışırken bile manyetik alan gücünü muhafaza eder, tork kaybı minimum seviyede kalır ve enerji verimliliği en üst basamağa taşınır. Devrede görev yapan 15 kHz anahtarlama frekansı, motor sargılarındaki manyetik titreşim seslerini insan kulağının algılama sınırının ötesine taşıyarak sessiz, sarsıntısız ve akıcı bir çalışma düzeni meydana getirir.
Cihazın bünyesinde barındırdığı çift yönlü kontrol mimarisi, harici olarak bağlanan üç konumlu basmalı anahtar ve kart üzerine entegre edilmiş iki adet 80A yüksek akım kapasiteli otomotiv sınıfı elektromekanik röle ile yürütülür. Bu donanımsal yapı, motor terminallerine uygulanan kutup yönünü değiştirerek ileri yön, durma ve geri yön geçişlerini doğrudan kontrol kartı üzerinden gerçekleştirir. Motorun devir yönünü değiştirmek adına harici bir H köprüsü devresi veya kontaktör grubu kurma mecburiyetini ortadan kaldırarak pano içi kablolama karmaşasını tamamen sonlandırır. Üçüncü konum olan orta durağan kademede sistem motor besleme hattını keserek mekanizmanın güvenli biçimde durmasını sağlar.
Sürücü kartının hız düzenleme işlemi, kablolu bir bağlantıyla ana karta bağlanan 100K değerindeki yüksek hassasiyetli doğrusal potansiyometre vasıtasıyla yerine getirilir. Potansiyometre mili çevrildikçe motora uygulanan PWM doluluk oranı yüzde 0 ile yüzde 100 aralığında pürüzsüz ve kademesiz biçimde ayarlanabilir. Sisteme eşlik eden üç haneli kırmızı yedi segmentli LED dijital gösterge, potansiyometrenin konumuna karşılık gelen güç aktarım oranını doğrudan sayısal bir yüzde değeri olarak operatöre sunar. Ekranda okunan sıfır değeri motorun durağan konumda beklediğini, yüz değeri ise kaynaktan gelen gerilimin kesintisiz olarak motora aktarıldığını doğrular. Sayısal ekran desteği, özellikle belirli bir hız standardının korunması gereken tekrarlı imalat süreçlerinde ve hassas ayar gerektiren test istasyonlarında operatöre büyük bir kullanım rahatlığı tanır.

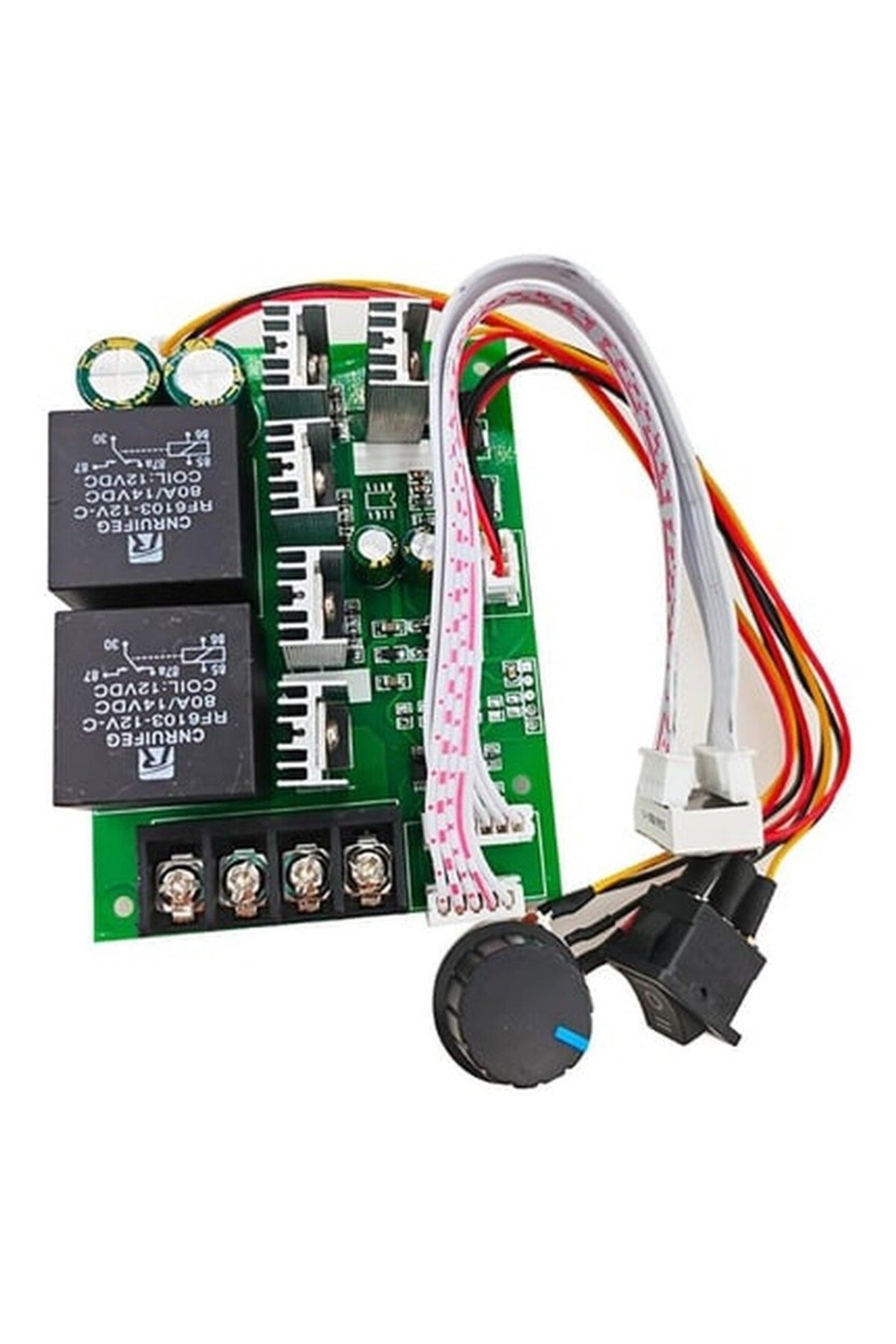

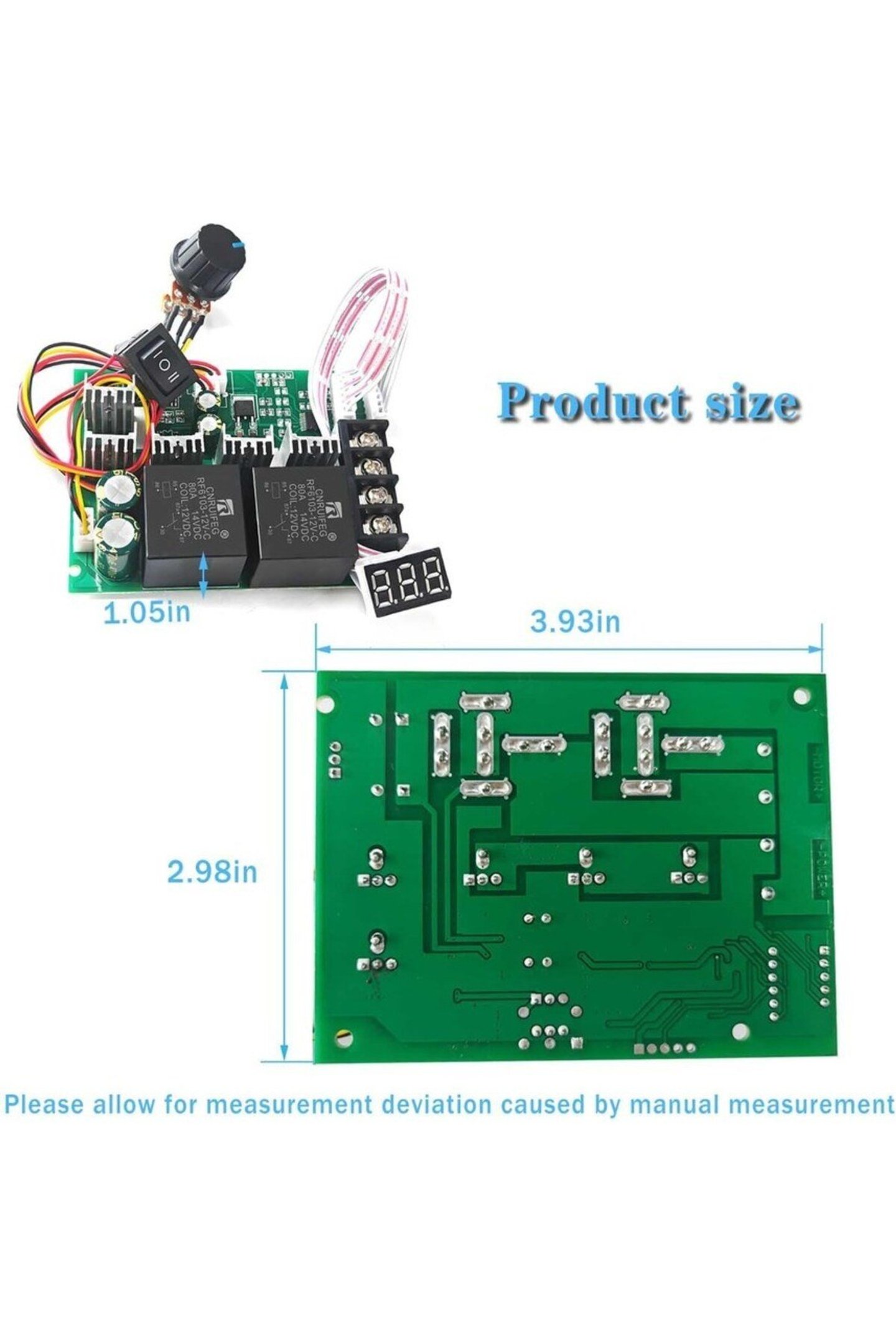

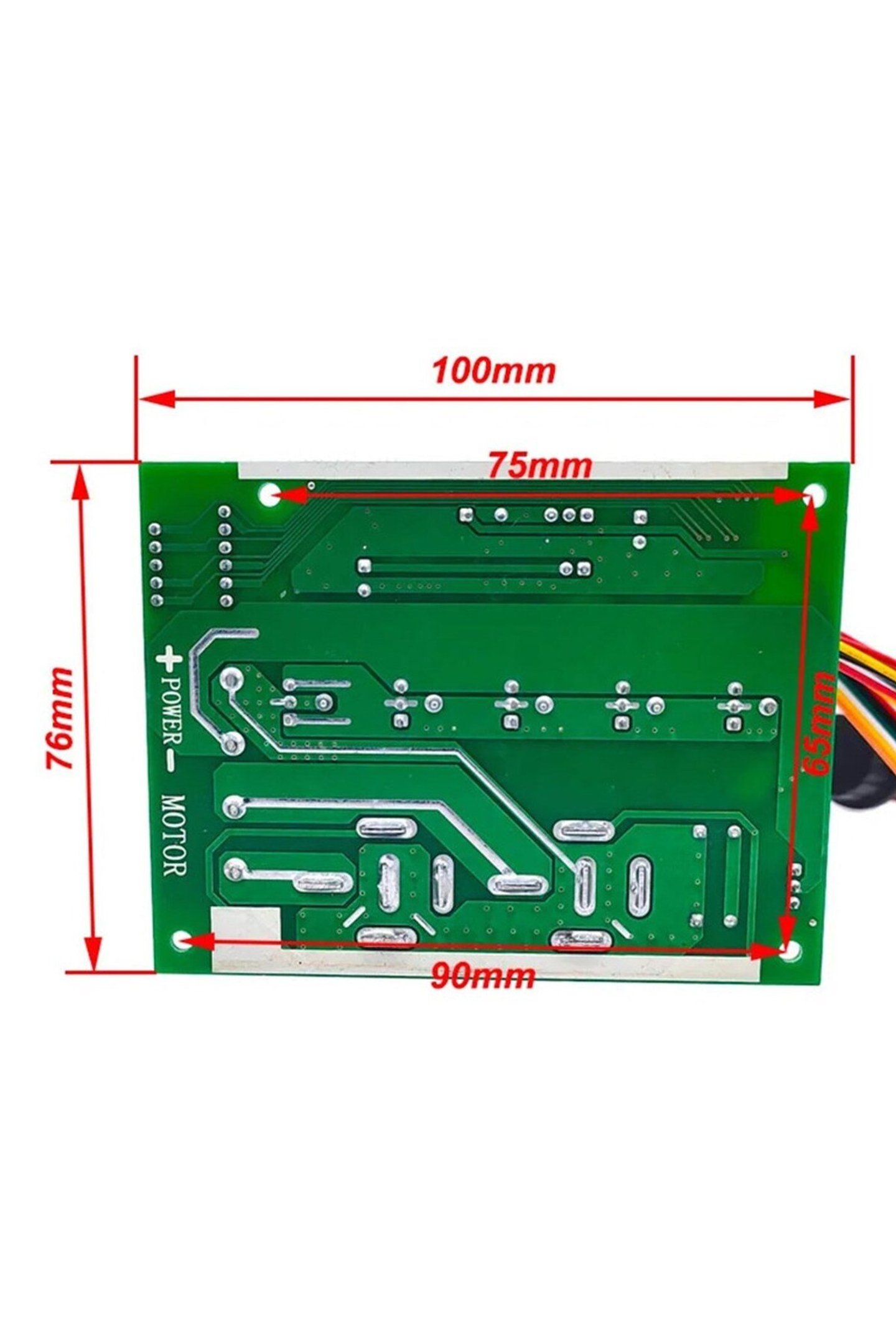

Fiziksel yapısı ve bileşen kalitesi incelendiğinde kartın ağır yük koşullarına dayanacak şekilde tasarlandığı açıkça görülür. Yüksek akım taşıyan bakır yollar, ısıl direnci düşürmek amacıyla geniş tutulmuş ve kalın lehim tabakasıyla takviye edilmiştir. Güç anahtarlama katında yer alan dört adet yüksek güçlü MOSFET transistör, bağımsız alüminyum soğutucu bloklara monte edilerek yüzey alanları genişletilmiştir. Bu soğutma mimarisi, kartın 40 amper seviyesinde sürekli olarak ve zorlanma durumlarında 60 amper anlık tepe akımlarında aşırı ısınmadan kararlı çalışmasını sağlar. Kalın kesitli güç ve motor iletkenlerinin gevşemeden ve kıvılcım oluşturmadan sabitlenebilmesi için kart üzerinde çit tipi vidalı bariyer klemens bloğu kullanılmıştır. 10V ile 55V DC arasındaki geniş besleme aralığı sayesinde 12V akülerden 24V ve 48V endüstriyel güç kaynaklarına kadar her türlü doğru akım besleme kaynağıyla tam bir uyum sergiler.
Öne Çıkan Özellikler Yüksek akım kapasitesi ve çift yönlü sürüş mimarisiyle öne çıkan bu kontrol kartının temel teknik yetenekleri şunlardır: Geniş Çalışma Gerilimi: 10V ile 55V DC arasındaki gerilim aralığında kararlı bir şekilde çalışarak 12V, 24V, 36V ve 48V sistemlerle tam uyum sergiler. Yüksek Akım Taşıma Kapasitesi: Sürekli çalışma koşullarında 40 ampere, anlık demeraj ve zorlanma durumlarında 60 ampere kadar akım iletimi sağlar. 15 kHz PWM Anahtarlama Frekansı: Yüksek frekanslı darbe genişlik modülasyonu sayesinde motor bobinlerinde oluşan ıslık ve inleme seslerini bastırarak sessiz çalışma sunar. Kademesiz Devir Ayarı: 100K doğrusal potansiyometre vasıtasıyla yüzde 0 ile yüzde 100 arasında pürüzsüz ve doğrusal bir hız kontrolü gerçekleştirir. Dijital Yüzdelik Gösterge: Üç haneli kırmızı dijital ekran üzerinden uygulanan PWM doluluk oranını 0 ile 100 arasında net bir şekilde görüntüler. Entegre Çift Yönlü Yön Şalteri: Üç konumlu harici anahtarı sayesinde motoru ileri, durdurma ve geri yönlerinde ek bir devreye ihtiyaç duymadan yönetir. Çift 80A Güç Rölesi: Devre üzerinde yer alan iki adet 80A 14VDC kontak kapasiteli elektromekanik röle ile yön değişimlerinde yüksek akım dayanımı sağlar. Dörtlü MOSFET Güç Katı: Bağımsız alüminyum soğutucu bloklara monte edilmiş dört adet güç transistörü ile ısı dağılımını optimize eder. Güçlendirilmiş PCB Hatları: Kartın alt yüzeyinde yer alan yüksek akım taşıyıcı kalın lehim takviyeli hatlar sayesinde ısıl direnci düşürür ve gerilim düşümünü engeller. Vidalı Bariyer Klemens Bloğu: Kalın kesitli güç ve motor iletkenlerinin gevşeme yapmadan sağlam şekilde bağlanabilmesi için çit tipi vidalı terminal bloğu barındırır. Panel Montajına Uygun Kablolu Yapı: Potansiyometre, yön anahtarı ve dijital ekranın soketli kablolarla karta bağlanması kontrol panolarına kolay montaj imkanı tanır. Yüksek Enerji Verimliliği: Doğrudan güç anahtarlaması yaparak bekleme durumunda yalnızca 0.04A civarında minimum akım tüketir ve enerji israfını önler.
Kullanım Alanları Endüstriyel Üretim ve Atölye Otomasyonu: İmalathanelerde ve atölye ortamlarında yer alan konveyör bant sistemlerinde bant hızının malzeme akışına göre hassas şekilde ayarlanmasında, paketleme ve koli taşıma hatlarında, yük asansörlerinde, doğrusal aktüatörlerde ve mekanik itici sistemlerde motor hızının ve dönüş yönünün güvenle yönetilmesini sağlar. Yüksek sürekli akım kapasitesi sayesinde uzun vardiyalar boyunca kesintisiz çalışan bant sistemlerinde aşırı ısınmadan görev yapar. Malzeme aktarım hatlarında ürünlerin hassasiyetine göre hızın anlık olarak düşürülüp yükseltilmesine olanak tanır.
Takım Tezgahları ve Mekanik İşleme Cihazları: Küçük ve orta ölçekli torna tezgahları, masaüstü sütunlu matkaplar, taşlama makineleri, zımpara tamburları, polisaj düzenekleri ve bobin sarım makinelerinde işlenen malzemenin türüne göre devir sayısının hassas biçimde kademesiz ayarlanmasına olanak tanır. Düşük devirlerde sağladığı yüksek tork stabilitesi, sert malzemelerin delinmesi veya işlenmesi sırasında motorun bayılmasını önler. Çift yönlü çalışma kabiliyeti, kılavuz çekme ve diş açma işlemlerinde iş milinin hızla geri döndürülmesini mümkün kılar.
Tarımsal Mekanizasyon ve Hayvancılık Ekipmanları: Arıcılık sektöründe bal süzme santrifüj makinelerinin dönüş hızının petekleri kırmayacak şekilde kademeli artırılmasında ve çift yönlü döndürülmesinde, yem karma ve dağıtma helezonlarında, tohum eleme tamburlarında, sera havalandırma kapaklarında ve tarımsal ilaçlama pompalarında akü veya güneş paneli destekli sistemlerle güvenle çalışır. Düşük hızlardaki güçlü torku, yoğun kıvamlı maddelerin karıştırılması sırasında motorun kilitlenmesini engeller.
Elektrikli Mobilite ve Taşıt Projeleri: Akülü çocuk arabalarının hız ve yön kontrolünde, golf arabalarında, çekici el arabalarında, tekerlekli yük taşıma platformlarında, elektrikli kaykay ve özel yapım hafif taşıma araçlarında motor hızının gaz pedalı veya el potansiyometresiyle pürüzsüzce kontrol edilmesini sağlar. İleri ve geri yön şalteri sayesinde araç manevraları tek bir anahtar hareketiyle gerçekleştirilir. Yüksek tepe akımı, taşıtın ilk kalkış anında yokuş yukarı zorlanmadan hareket etmesine katkıda bulunur.
Denizcilik ve Tekne Donanımları: 12V veya 24V aküyle çalışan elektrikli dıştan takma tekne motorlarında, sintine tahliye pompalarında, çapa ırgatlarında ve havalandırma körüklerinde devir ayarı ve yön kontrolü sunar. PWM sürücünün yüksek enerji verimliliği, teknedeki servis akülerinin kullanım süresini önemli ölçüde uzatarak açık sularda enerji tasarrufu sağlar.
Havalandırma, İklimlendirme ve Akışkan Yönetimi: Büyük çaplı doğru akım radyal fanlar, hava emiş kanalları, sera sirkülasyon fanları, karavan havalandırmaları, yüksek debili DC su pompaları ve sıvı transfer sistemlerinde debi miktarının ortam ihtiyacına göre tam olarak ayarlanmasını sağlar. 15 kHz anahtarlama frekansı sayesinde yaşam alanlarında veya ofislerde fan motorlarından kaynaklanan rahatsız edici vınlama seslerini ortadan kaldırarak sessiz bir havalandırma ortamı meydana getirir.

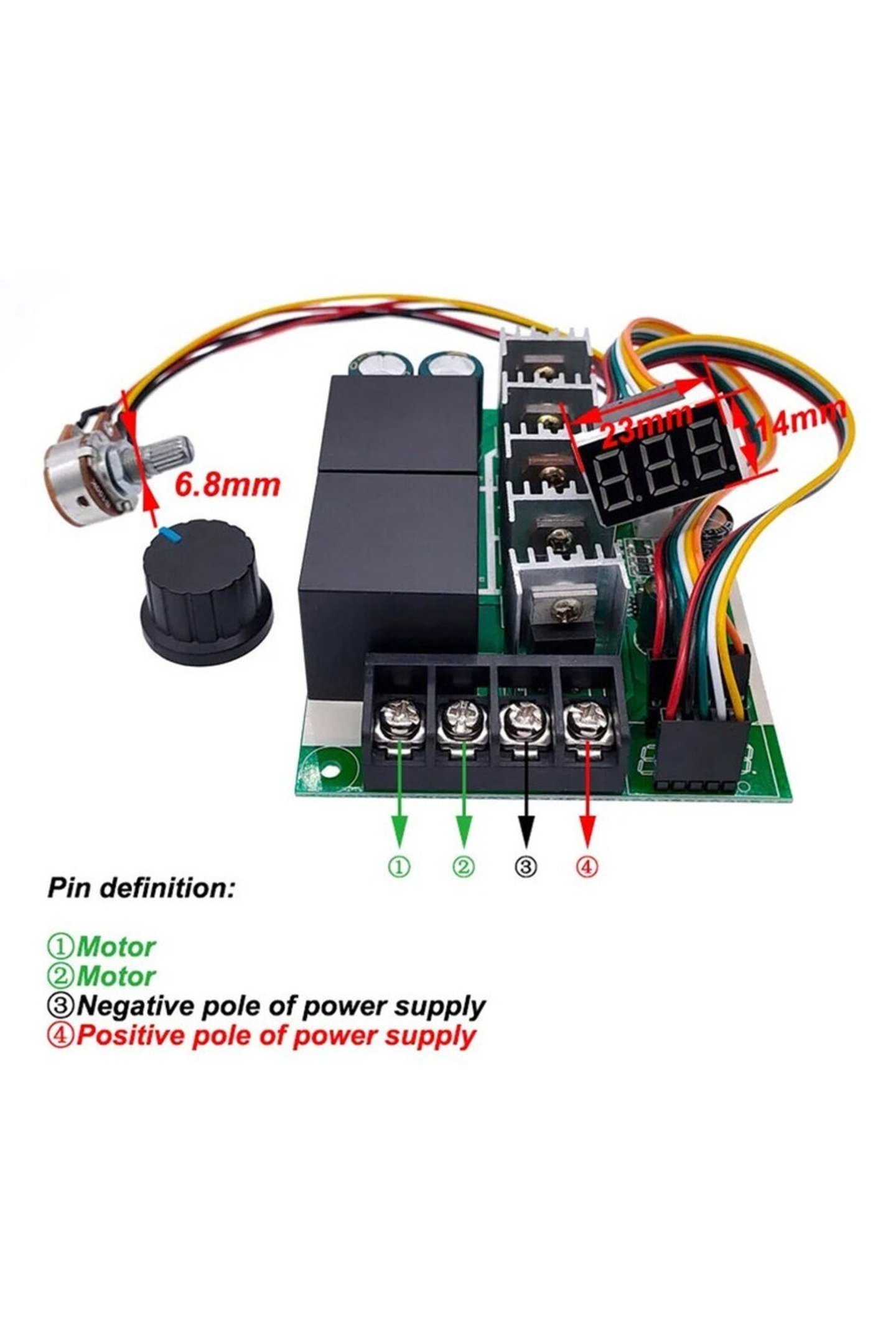

Uyumluluk, Bağlantı ve Kullanım 60A DC motor PWM hız kontrol kartı, bağlantı terminallerinin net yerleşimi ve soketli harici bileşenleri sayesinde son derece pratik ve anlaşılır bir kurulum sürecine sahiptir. Devre kartı üzerinde yer alan vidalı bariyer klemens bloğu dört ana terminalden oluşur: POWER+: Doğru akım güç kaynağının veya batarya paketinin artı kutbunun bağlanacağı ana besleme girişidir. POWER-: Doğru akım güç kaynağının veya batarya paketinin eksi kutbunun bağlanacağı toprak ve şase referans girişidir. MOTOR+: Kontrol edilecek doğru akım fırçalı motorun birinci besleme terminalidir. MOTOR-: Kontrol edilecek doğru akım fırçalı motorun ikinci besleme terminalidir.
Bağlantı işlemi gerçekleştirilirken öncelikle güç kaynağının enerjisi tamamen kesilir ve sistemin elektriksiz olduğundan emin olunur. Akım taşıma kapasitesine uygun, tercihen en az 4 mm² veya 6 mm² kesitinde çok damarlı bakır kablolar hazırlanır ve iletken uçları uygun pabuçlarla sonlandırılır. Önce motor kabloları MOTOR+ ve MOTOR- klemenslerine takılarak vidalar sıkıca sabitlenir. Ardından doğru akım güç kaynağının artı kablosu POWER+ klemensine, eksi kablosu ise POWER- klemensine kutup yönlerine azami dikkat gösterilerek bağlanır. Kart üzerinde ters kutup koruma elemanı bulunmadığından besleme kablolarının ters takılması kart bileşenlerine anında kalıcı hasar verebilir.

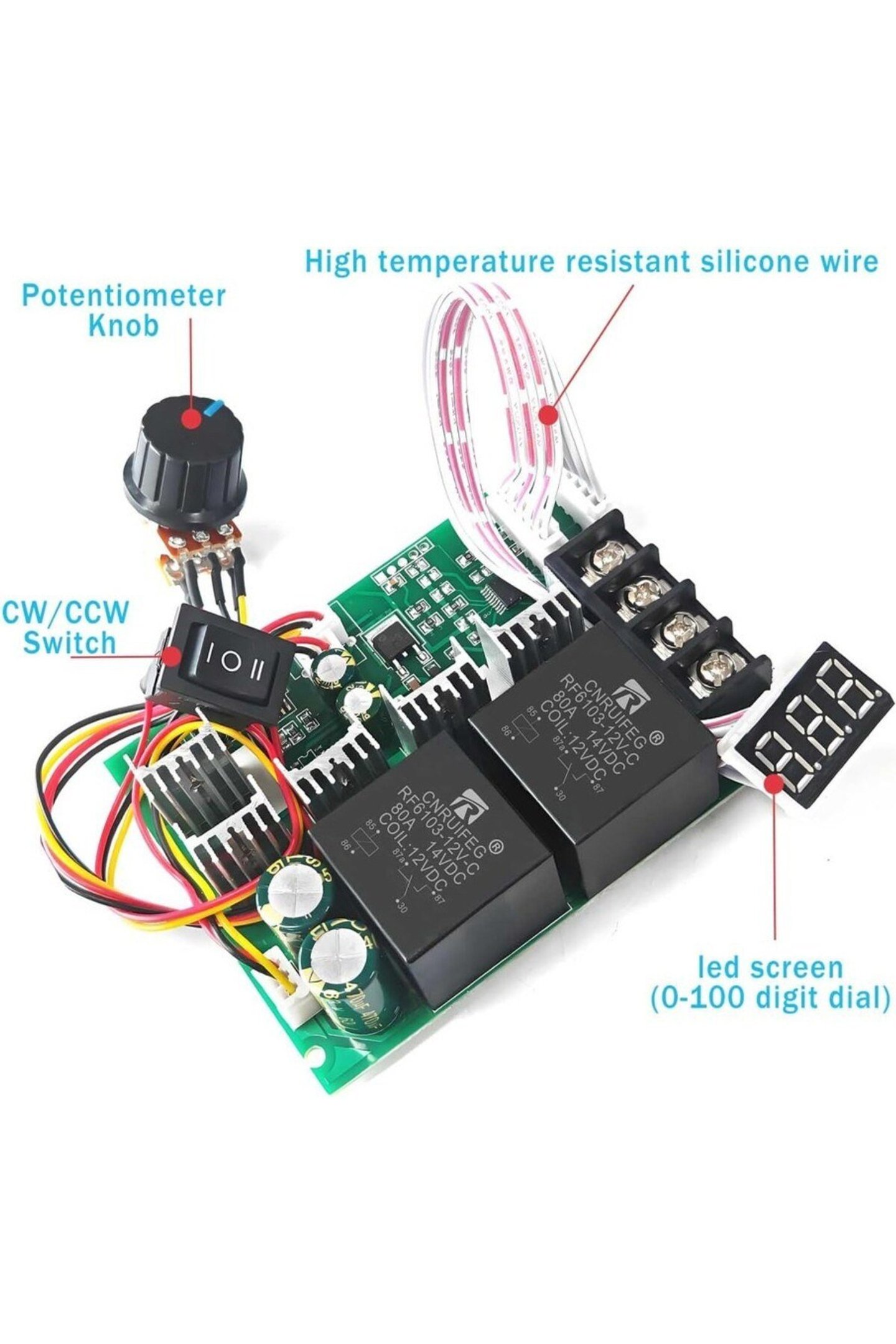

Ana kart üzerindeki beyaz soketlere potansiyometre, üç konumlu basmalı anahtar ve dijital gösterge kabloları yön çentiklerine uygun şekilde takılır. Potansiyometre ve yön şalteri, birlikte verilen montaj aparatları ve somunlar yardımıyla kontrol panosu veya cihaz kutusu üzerindeki montaj deliklerine sabitlenir. Dijital gösterge ünitesi panel penceresine yerleştirilir. Tüm mekanik sabitlemeler ve elektriksel kontroller tamamlandıktan sonra güç kaynağı açılır.
Kullanım aşamasında, üç konumlu anahtar orta konumdayken motor tamamen durur haldedir. Anahtar I konumuna getirildiğinde motor ileri yönde dönmeye başlar. Hız ayarı için potansiyometre çevrildikçe dijital ekranda 0 ile 100 arasında bir değer belirir ve motor devri bu değere paralel olarak artar. Motorun dönüş yönünü değiştirmek için önce anahtar orta sıfır konumuna getirilerek motorun mekanik olarak durması beklenir, ardından II konumuna alınarak ters yönde güvenle hızlandırılır. Bu geçiş usulü hem röle kontaklarının hem de motor mekaniğinin ömrünü korur.
Kart; 12V kuru ve jel aküler, 24V endüstriyel anahtarlamalı güç kaynakları, 36V lityum batarya paketleri ve 48V doğru akım şebekeleriyle tam uyumludur. Ayrıca Arduino, Raspberry Pi, ESP32 ve PLC gibi harici otomasyon ve kontrol platformlarıyla tasarlanan fırçalı motor kontrol projelerinde ana güç anahtarlama katı olarak Arduino ile uyumludur.
Avantajlar ve Faydalar Yüksek Enerji Verimliliği ve Minimum Isı Kaybı: Doğrusal dirençlerle yapılan gerilim düşürme işlemlerinde çekilen akımın büyük kısmı direnç üzerinde ısıya dönüşerek enerjinin boşa harcanmasına neden olur. Bu kartta kullanılan darbe genişlik modülasyonu tekniği, transistörleri tamamen iletimde ya da tamamen kesimde tutarak iç direnci minimuma indirir. Bu durum hem enerji kaynaklarının verimli kullanılmasını sağlar hem de aküyle çalışan taşınabilir sistemlerde batarya ömrünü önemli ölçüde uzatır.
Düşük Devirlerde Kararlı Tork Üretimi: Doğru akım motorlarında gerilim doğrudan düşürüldüğünde motorun manyetik alan gücü zayıflar ve motor düşük hızlarda yük altında kolayca durma eğilimi gösterir. PWM kontrolünde ise motora uygulanan gerilim darbeleri her zaman tam genliktedir; yalnızca darbe süresi kısalır. Böylece motor armatürü düşük dönüş hızlarında dahi güçlü tork üreterek zorlanmadan yük taşımaya devam eder.
Kullanıcı Dostu Panel Ergonomisi: Potansiyometrenin, yön anahtarının ve dijital ekranın ana karttan bağımsız olarak kablolarla ayrılması, kullanıcıya muazzam bir pano yerleşim esnekliği sunar. Ana kart hava akımının iyi olduğu panonun iç kısmına güvenle yerleştirilirken, kontrol elemanları panonun dış kapağına monte edilerek operatörün güvenli, rahat ve ergonomik bir şekilde cihazı yönetmesi sağlanır.
Sessiz ve Akıcı Çalışma Deneyimi: Düşük frekanslı PWM sürücüler motor sargılarında titreşime yol açarak kulak tırmalayıcı bir ıslık sesine sebep olur. 15 kHz yüksek çalışma frekansı sayesinde bu rezonans duyulabilir eşiğin üzerine çıkarılır; motor son derece sessiz, titreşimsiz ve kararlı bir devir akıcılığıyla döner.
Entegre Röleli Donanım Güvenliği: Motor yönünü değiştirmek için harici kontaktör veya çift kutuplu karmaşık anahtar düzenekleri kurma zorunluluğu ortadan kalkar. Kart üzerinde yer alan çift 80A otomotiv sınıfı röle, ağır endüstriyel yükler altında dahi kontak yapışması riskini en aza indirerek uzun ömürlü ve kararlı bir anahtarlama güvencesi sunar.
Kimler İçin Uygundur Makine İmalatçıları ve Endüstriyel Üreticiler: Konveyör sistemleri, sarım makineleri, etiketleme aparatları, küçük presler ve malzeme taşıma arabaları üreten atölyeler için ek bileşen gerektirmeyen, hazır, dayanıklı ve kompakt bir hız ve yön kontrol ünitesidir.
Bakım ve Onarım Teknisyenleri: Fabrika ve tesislerde arızalanan motor sürücü panolarının yerine geçici veya kalıcı olarak takılabilecek, sahada hızlı devreye alma imkanı sunan, geniş voltaj aralığına sahip kurtarıcı bir yedek donanımdır.
Maker Toplulukları ve Proje Geliştiricileri: Güçlü fırçalı DC motorlarla çalışan robotik projeler, elektrikli araç dönüşümleri, çekici düzenekler ve otomatik mekanizmalar inşa eden hobi meraklıları ve makerlar için yüksek akım kapasiteli pratik bir tahrik çözümüdür.
Tarımsal Üreticiler ve Çiftçiler: Bal süzme santrifüj makineleri, yem karma helezonları, tohum eleme sistemleri ve sera otomasyonlarında aküden veya güneş enerjisinden beslenen DC motorları zahmetsizce yönetmek isteyen üreticiler için ideal bir yardımcıdır.
Eğitim Kurumları ve Mühendislik Öğrencileri: Meslek liseleri, meslek yüksekokulları ve üniversitelerin mekatronik, elektrik ve makine laboratuvarlarında PWM prensibini, fırçalı motor dinamiklerini ve çift yönlü sürüş tekniklerini uygulamalı olarak incelemek isteyen eğitimciler ve öğrenciler için öğretici bir araçtır.
Doğru Ürünü Seçerken Dikkat Edilecekler Motor Tipinin Doğrulanması: Bu kontrol kartı yalnızca iki kutuplu doğru akım fırçalı motorlar için tasarlanmıştır. Dahili sürücüsü bulunmayan üç kablolu fırçasız DC motorlar (BLDC), step motorlar veya alternatif akım (AC) motorları bu kart ile doğrudan çalıştırılamaz. Kullanılacak motorun gövde etiketinde DC fırçalı motor ibaresinin yer aldığından emin olunmalıdır.
Akım Kapasitesi ve Demeraj Akımı Dengesi: Kartın nominal sürekli akım taşıma kapasitesi 40 amper, anlık tepe akım limiti ise 60 amperdir. DC motorlar ilk kalkış anında veya zorlanma durumunda normal çalışma akımlarının 3 ila 5 katı kadar yüksek demeraj akımı çekebilir. Bu nedenle kullanılacak motorun nominal çalışma akımının 30-35 amperi aşmaması ve kilitlenme anındaki tepe akımının 60 amper sınırını geçmemesi önerilir.
Çalışma Gerilimi Uyumu: Kart 10V ile 55V DC aralığında besleme kabul eder. Motora uygulanacak gerilim, sürücüye verilen giriş gerilimiyle sınırlıdır; kart gerilim yükseltme işlemi yapmaz. 24V bir motor kullanılacaksa giriş beslemesi de 24V DC olmalıdır. Giriş voltajının hiçbir koşulda 55V sınırını aşmaması hayati önem taşır.

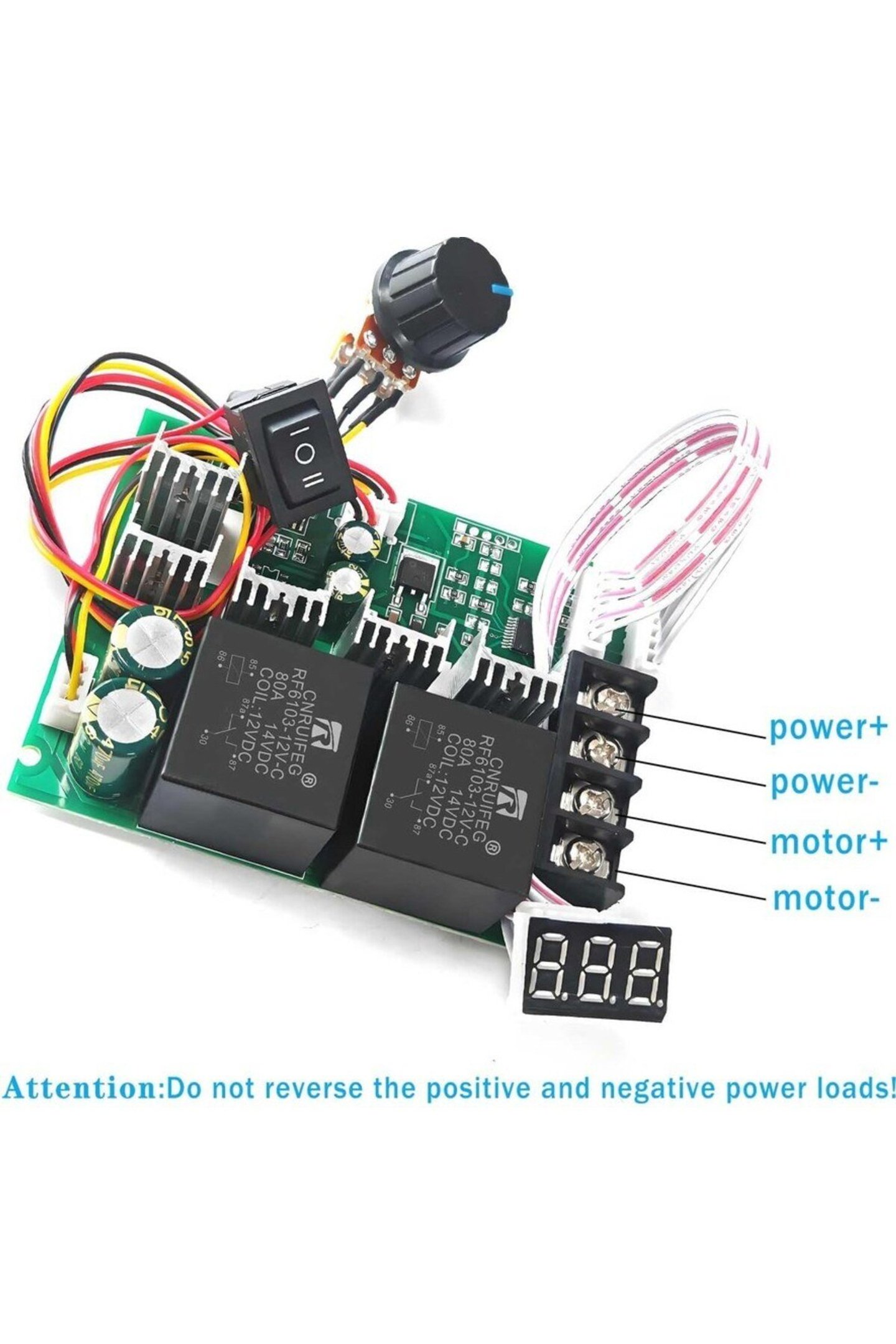

Kutup Bağlantısı ve Güvenlik Bilinci: Kartın güç girişinde ters kutup koruma elemanı bulunmamaktadır. Pozitif ve negatif besleme hatlarının ters takılması MOSFET anahtarlama katının ve giriş süzgeç kondansatörlerinin anında arızalanmasına neden olur. Bu nedenle kurulum öncesinde polarite doğrulaması titizlikle yapılmalıdır.
Kablo Kesiti ve Terminal Montajı: Yüksek akımlı hatlarda yetersiz kablo kesiti kullanılması kabloların aşırı ısınmasına ve belirgin gerilim düşümlerine yol açar. Sürekli 20-40 amper aralığında çalışacak sistemlerde en az 4 mm² ile 6 mm² kesitli çok damarlı bakır iletkenler tercih edilmeli ve klemens vidaları düzenli aralıklarla kontrol edilmelidir.
Güvenli Kullanım, Bakım ve Saklama Polariteye Azami Dikkat: Cihazı çalıştırmadan önce güç kaynağının artı ucunun POWER+ terminaline, eksi ucunun POWER- terminaline bağlandığı mutlaka bir ölçü aleti veya renkli kablo kodlaması ile doğrulanmalıdır. Ters kutup bağlantısı elektronik devre elemanlarını tahrip edeceği için devreye enerji vermeden önce çift kontrol kuralı uygulanmalıdır.
Doğal Hava Sirkülasyonu ve Isı Yönetimi: Kart üzerindeki alüminyum soğutucu blokların ortam havasıyla serbestçe temas etmesi gerekir. Kontrol kartı kapalı bir pano içerisine yerleştirilecekse kutu gövdesinde havalandırma panjurları bulunmalı, 30 amper üzerindeki sürekli yüksek akımlı kullanımlarda pano içine küçük bir DC fan eklenerek cebri soğutma sağlanmalıdır.
Yön Değişimlerinde Duruş Kuralı: Motor yüksek hızda dönerken üç konumlu anahtar aniden ters yöne çevrilmemelidir. Hızlı yön değişimi, motor armatürünün ürettiği ters elektromotor kuvvetinin röle kontaklarına ve MOSFET transistörlere aşırı voltaj darbesi bindirmesine neden olur. Yön değiştirmeden önce anahtar orta sıfır konumuna alınmalı, motorun dönüşü tamamen durduktan sonra ters yöne geçiş yapılmalıdır.
Çevresel Etkenlerden Koruma ve Yalıtım: Devre kartı neme, sıvı temasına, iletken metal talaşlarına ve aşırı toza karşı korunmalıdır. Kart montajı yapılırken alt yüzeyindeki lehimli yolların metal gövdelere temas etmesini önlemek amacıyla plastik yükseltici ayaklar veya yalıtkan ara parçalar kullanılmalıdır.
Periyodik Klemens Bakımı ve Saklama Şartları: Yüksek akım ve mekanik titreşim zamanla klemens vidalarının gevşemesine yol açabilir. Gevşek bağlantılar ark oluşumuna ve aşırı ısınmaya neden olacağından terminal vidaları periyodik olarak kontrol edilip sıkılmalıdır. Cihaz kullanılmadığı dönemlerde eksi 20 ile artı 65 derece sıcaklık aralığında, nemsiz ve doğrudan güneş ışığı almayan kuru bir ortamda muhafaza edilmelidir.
60A DC Motor PWM Hız Kontrol Kartı Hakkında Sık Sorulan Sorular Bu kontrol kartı fırçasız DC motorları çalıştırır mı? Hayır, bu kontrol kartı yalnızca iki terminalli doğru akım fırçalı motorlar için üretilmiştir. Üç fazlı fırçasız DC motorlar dahili elektronik sürücü devreleri olmadan bu kart ile kontrol edilemez.
Dijital ekranda görünen değer motorun gerçek devir sayısı mıdır? Hayır, ekranda yer alan 0 ile 100 arasındaki rakamlar motorun dakikadaki devir sayısını değil, motora uygulanan PWM darbe doluluk oranını yüzde cinsinden gösterir. Gerçek devir hızı motorun anma değerine, besleme gerilimine ve uygulanan mekanik yüke bağlı olarak değişir.
Cihazın girişine doğrudan 220V alternatif akım şehir şebekesi bağlanabilir mi? Kesinlikle bağlanamaz. Bu kart yalnızca 10V ile 55V aralığındaki doğru akım gerilimlerle çalışır. Şehir şebekesinden güç almak için araya uygun güçte bir 12V, 24V, 36V veya 48V doğru akım güç kaynağı ya da doğrultucu eklenmelidir.
Güç kaynağının artı ve eksi kutupları ters bağlanırsa ne olur? Kart üzerinde ters kutup koruma elemanı bulunmamaktadır. Pozitif ve negatif besleme hatlarının ters bağlanması durumunda devre kartı üzerindeki güç bileşenleri ve kondansatörler anında kalıcı hasar görür.
Motor dönerken aniden diğer yöne geçiş yapılabilir mi? Doğrudan ve anlık yön değişimi tavsiye edilmez. Yüksek hızda dönen motorun ürettiği ters gerilim röle kontaklarında ark oluşumuna ve yarı iletkenlerde aşırı gerilim zorlanmasına yol açabileceğinden, önce anahtar sıfır konumuna alınıp motorun durması beklenmeli, ardından diğer yöne geçilmelidir.
Kart üzerinden sürekli olarak 60 amper akım çekilebilir mi? Hayır, 60 amper değeri motorun ilk kalkış anı veya anlık zorlanmalar için geçerli tepe akım sınırıdır. Kartın sürekli güvenli çalışma akım kapasitesi 40 amperdir ve 30 amperin üzerindeki sürekli kullanımlarda ek soğutma fanı kullanılması önerilir.
Potansiyometre ve yön değiştirme anahtarı panoya nasıl monte edilir? Potansiyometre ve yön şalteri ana karttan ayrılabilen soketli kablolara sahiptir. Potansiyometre üzerindeki somun ve pul açılarak pano kapağındaki montaj deliğine sabitlenir, yön anahtarı ise esnek tırnakları sayesinde pano yuvasına doğrudan geçirilerek montaj tamamlanır.
15 kHz anahtarlama frekansının pratik avantajı nedir? 15 kHz seviyesindeki yüksek PWM frekansı, darbe anahtarlaması sırasında motor sargılarında oluşan manyetik rezonansı insan kulağının duyabileceği frekans aralığının dışına taşıyarak kulak tırmalayıcı ıslık seslerini engeller ve sessiz çalışma sunar.
Bu sürücü için hangi kablo kesiti tercih edilmelidir? Kartın 40 ampere kadar olan sürekli çalışma kapasitesinden tam verim alabilmek için besleme ve motor hatlarında en az 4 mm² ile 6 mm² kesitinde çok damarlı bakır kablo kullanılması tavsiye edilir.
Motor bağlı değilken potansiyometre çevrildiğinde ekranda ayar yapılabilir mi? Evet, dijital gösterge kontrol mantığına bağlı olduğundan yük olmadan da potansiyometre çevrildiğinde yüzde 0 ile 100 arasındaki doluluk oranını görüntüler. Ancak çıkış geriliminin ölçü aleti ile doğru ölçülebilmesi için çıkışa küçük de olsa bir DC yük bağlanmalıdır.
Bu kart ile akü şarj edilebilir mi veya ayarlı güç kaynağı yapılabilir mi? Hayır, bu kart bir gerilim regülatörü değil, darbe genişlik modülasyonlu bir motor sürücüsüdür. Çıkış voltajını düşürerek sabitlemez; tam gerilim darbelerinin genişliğini ayarlar, bu nedenle akü şarjı veya hassas elektronik cihazların beslenmesi için uygun değildir.
Arduino veya PLC gibi harici kontrol sistemleriyle birlikte kullanılabilir mi? Evet, harici mikrodenetleyici sistemlerinin röle çıkışları veya transistör anahtarlama katları üzerinden kartın yön şalteri ve potansiyometre hatları yönetilerek fırçalı DC motor sürücü projelerine güçlü bir güç katı olarak entegre edilebilir.
Kart aşırı ısındığında ne yapılmalıdır? Kart soğutucuları aşırı ısınıyorsa çekilen sürekli akım 30-40 amper seviyelerine yakındır. Bu durumda kartın kapalı bir kutuda çalıştırılmaması, kutu gövdesine menfez açılması ve soğutucu blokların üzerine 12V veya 24V küçük bir havalandırma fanı yönlendirilmesi gerekir.
Paket İçeriği 1 adet 60A DC motor PWM hız kontrol ana kartı 1 adet kablolu ve somunlu 100K doğrusal potansiyometre ile çevirme düğmesi 1 adet kablolu üç konumlu basmalı yön değiştirme anahtarı 1 adet soketli şerit kablolu üç haneli kırmızı dijital gösterge ünitesi
Teknik Özellikler Ürün Tipi: DC Motor Hız ve Yön Kontrol Kartı Kontrol Teknolojisi: Darbe Genişlik Modülasyonu (PWM) Giriş Voltajı: 10V - 55V DC Çıkış Voltajı: Yük altında doğrusal (0 - Giriş Voltajı) Sürekli Çalışma Akımı: 40 A Maksimum Anlık Akım: 60 A Kontrol Edilebilir Motor Gücü: 12V sistemde 480W sürekli (720W tepe), 24V sistemde 960W sürekli (1440W tepe), 36V sistemde 1440W sürekli (2160W tepe), 50V sistemde 2000W sürekli (3000W tepe) PWM Kontrol Frekansı: 15 kHz (15000 Hz) Hız Ayar Aralığı: %0 - %100 (Doğrusal kademesiz ayar) Hız Ayar Elemanı: 100K Doğrusal Potansiyometre (Kablolu ve montaj somunlu) Yön Değiştirme Fonksiyonu: İleri - Durdur - Geri (CW - 0 - CCW, 3 Konumlu Basmalı Şalter) Gösterge Tipi: 3 Haneli Kırmızı 7-Segment Dijital LED Ekran (PWM Yüzde Göstergesi) Desteklenen Motor Tipi: Doğru Akım Fırçalı Motorlar Röle Özellikleri: 2 adet 80A 14VDC kontak kapasiteli elektromekanik güç rölesi Güç Transistörleri: 4 adet bağımsız alüminyum soğutucu bloklu MOSFET güç katı Klemens Tipi: 4 Pinli vidalı bariyer tipi klemens bloğu (POWER+, POWER-, MOTOR+, MOTOR-) Bekleme Akımı: Yaklaşık 0.04 A Boyutlar: 100 mm x 76 mm x 28 mm Ağırlık: Yaklaşık 170 g Çalışma Sıcaklığı: Eksi 20 ile artı 65 santigrat derece aralığı Montaj Tipi: Panel tipi harici kontroller ve vida montaj delikli PCB Uyumlu Platformlar: 12V 24V 36V 48V akü ve güç kaynakları, DC fırçalı motor projelerinde Arduino ile uyumludur
">
60A DC Motor PWM Hız Kontrol Kartı 10V-55V Dijital Ekranlı Sürücü İleri Geri Yön Şalterli Kademesiz Potansiyometreli Güç Devresi
Fırçalı Sistemler İçin 40A Sürekli Akım ve Çift Yönlü Hassas Ayar Sağlayan Panel Tipi Donanım
Ürün Açıklaması 60A DC motor PWM hız kontrol kartı, 10V-55V giriş gerilimi ve 40A sürekli akım kapasitesiyle fırçalı motorların devir ve yön yönetimini sağlayan bir sürücüdür. Yüksek güç gerektiren projelerde darbe genişlik modülasyonu teknolojisini kullanarak enerji kaybını en aza indirir ve motor torkunu geniş bir devir bandında dengede tutar. Harici potansiyometresi, üç konumlu ileri geri yön şalteri ve panel tipi dijital yüzdelik ekranıyla hem atölye hem de endüstriyel ortamlarda pratik ve güvenilir bir donanım çözümü sunar.
60A DC Motor PWM Hız Kontrol Kartı Nedir ve Ne İşe Yarar 60A DC motor PWM hız kontrol kartı, doğru akım fırçalı motorların dönüş hızını, devir yönünü ve çalışma durumunu yüksek verimlilikle kontrol etmek amacıyla geliştirilmiş profesyonel bir tahrik ünitesidir. Geleneksel reosta veya seri direnç tabanlı kontrol yöntemleri, motor voltajını düşürürken aradaki gerilim farkını ısı enerjisine dönüştürerek devasa bir enerji israfına ve aşırı ısınmaya yol açar. Bu kartta kullanılan darbe genişlik modülasyonu yani PWM tekniği ise tam besleme gerilimini saniyede on beş bin kez açıp kapatarak motora uygular. Motora aktarılan ortalama voltaj, darbenin periyot içindeki açık kalma süresi olan doluluk oranı değiştirilerek hassas bir biçimde ayarlanır. Böylece motor düşük devirlerde çalışırken bile manyetik alan gücünü muhafaza eder, tork kaybı minimum seviyede kalır ve enerji verimliliği en üst basamağa taşınır. Devrede görev yapan 15 kHz anahtarlama frekansı, motor sargılarındaki manyetik titreşim seslerini insan kulağının algılama sınırının ötesine taşıyarak sessiz, sarsıntısız ve akıcı bir çalışma düzeni meydana getirir.
Cihazın bünyesinde barındırdığı çift yönlü kontrol mimarisi, harici olarak bağlanan üç konumlu basmalı anahtar ve kart üzerine entegre edilmiş iki adet 80A yüksek akım kapasiteli otomotiv sınıfı elektromekanik röle ile yürütülür. Bu donanımsal yapı, motor terminallerine uygulanan kutup yönünü değiştirerek ileri yön, durma ve geri yön geçişlerini doğrudan kontrol kartı üzerinden gerçekleştirir. Motorun devir yönünü değiştirmek adına harici bir H köprüsü devresi veya kontaktör grubu kurma mecburiyetini ortadan kaldırarak pano içi kablolama karmaşasını tamamen sonlandırır. Üçüncü konum olan orta durağan kademede sistem motor besleme hattını keserek mekanizmanın güvenli biçimde durmasını sağlar.
Sürücü kartının hız düzenleme işlemi, kablolu bir bağlantıyla ana karta bağlanan 100K değerindeki yüksek hassasiyetli doğrusal potansiyometre vasıtasıyla yerine getirilir. Potansiyometre mili çevrildikçe motora uygulanan PWM doluluk oranı yüzde 0 ile yüzde 100 aralığında pürüzsüz ve kademesiz biçimde ayarlanabilir. Sisteme eşlik eden üç haneli kırmızı yedi segmentli LED dijital gösterge, potansiyometrenin konumuna karşılık gelen güç aktarım oranını doğrudan sayısal bir yüzde değeri olarak operatöre sunar. Ekranda okunan sıfır değeri motorun durağan konumda beklediğini, yüz değeri ise kaynaktan gelen gerilimin kesintisiz olarak motora aktarıldığını doğrular. Sayısal ekran desteği, özellikle belirli bir hız standardının korunması gereken tekrarlı imalat süreçlerinde ve hassas ayar gerektiren test istasyonlarında operatöre büyük bir kullanım rahatlığı tanır.
Fiziksel yapısı ve bileşen kalitesi incelendiğinde kartın ağır yük koşullarına dayanacak şekilde tasarlandığı açıkça görülür. Yüksek akım taşıyan bakır yollar, ısıl direnci düşürmek amacıyla geniş tutulmuş ve kalın lehim tabakasıyla takviye edilmiştir. Güç anahtarlama katında yer alan dört adet yüksek güçlü MOSFET transistör, bağımsız alüminyum soğutucu bloklara monte edilerek yüzey alanları genişletilmiştir. Bu soğutma mimarisi, kartın 40 amper seviyesinde sürekli olarak ve zorlanma durumlarında 60 amper anlık tepe akımlarında aşırı ısınmadan kararlı çalışmasını sağlar. Kalın kesitli güç ve motor iletkenlerinin gevşemeden ve kıvılcım oluşturmadan sabitlenebilmesi için kart üzerinde çit tipi vidalı bariyer klemens bloğu kullanılmıştır. 10V ile 55V DC arasındaki geniş besleme aralığı sayesinde 12V akülerden 24V ve 48V endüstriyel güç kaynaklarına kadar her türlü doğru akım besleme kaynağıyla tam bir uyum sergiler.
Öne Çıkan Özellikler Yüksek akım kapasitesi ve çift yönlü sürüş mimarisiyle öne çıkan bu kontrol kartının temel teknik yetenekleri şunlardır: Geniş Çalışma Gerilimi: 10V ile 55V DC arasındaki gerilim aralığında kararlı bir şekilde çalışarak 12V, 24V, 36V ve 48V sistemlerle tam uyum sergiler. Yüksek Akım Taşıma Kapasitesi: Sürekli çalışma koşullarında 40 ampere, anlık demeraj ve zorlanma durumlarında 60 ampere kadar akım iletimi sağlar. 15 kHz PWM Anahtarlama Frekansı: Yüksek frekanslı darbe genişlik modülasyonu sayesinde motor bobinlerinde oluşan ıslık ve inleme seslerini bastırarak sessiz çalışma sunar. Kademesiz Devir Ayarı: 100K doğrusal potansiyometre vasıtasıyla yüzde 0 ile yüzde 100 arasında pürüzsüz ve doğrusal bir hız kontrolü gerçekleştirir. Dijital Yüzdelik Gösterge: Üç haneli kırmızı dijital ekran üzerinden uygulanan PWM doluluk oranını 0 ile 100 arasında net bir şekilde görüntüler. Entegre Çift Yönlü Yön Şalteri: Üç konumlu harici anahtarı sayesinde motoru ileri, durdurma ve geri yönlerinde ek bir devreye ihtiyaç duymadan yönetir. Çift 80A Güç Rölesi: Devre üzerinde yer alan iki adet 80A 14VDC kontak kapasiteli elektromekanik röle ile yön değişimlerinde yüksek akım dayanımı sağlar. Dörtlü MOSFET Güç Katı: Bağımsız alüminyum soğutucu bloklara monte edilmiş dört adet güç transistörü ile ısı dağılımını optimize eder. Güçlendirilmiş PCB Hatları: Kartın alt yüzeyinde yer alan yüksek akım taşıyıcı kalın lehim takviyeli hatlar sayesinde ısıl direnci düşürür ve gerilim düşümünü engeller. Vidalı Bariyer Klemens Bloğu: Kalın kesitli güç ve motor iletkenlerinin gevşeme yapmadan sağlam şekilde bağlanabilmesi için çit tipi vidalı terminal bloğu barındırır. Panel Montajına Uygun Kablolu Yapı: Potansiyometre, yön anahtarı ve dijital ekranın soketli kablolarla karta bağlanması kontrol panolarına kolay montaj imkanı tanır. Yüksek Enerji Verimliliği: Doğrudan güç anahtarlaması yaparak bekleme durumunda yalnızca 0.04A civarında minimum akım tüketir ve enerji israfını önler.
Kullanım Alanları Endüstriyel Üretim ve Atölye Otomasyonu: İmalathanelerde ve atölye ortamlarında yer alan konveyör bant sistemlerinde bant hızının malzeme akışına göre hassas şekilde ayarlanmasında, paketleme ve koli taşıma hatlarında, yük asansörlerinde, doğrusal aktüatörlerde ve mekanik itici sistemlerde motor hızının ve dönüş yönünün güvenle yönetilmesini sağlar. Yüksek sürekli akım kapasitesi sayesinde uzun vardiyalar boyunca kesintisiz çalışan bant sistemlerinde aşırı ısınmadan görev yapar. Malzeme aktarım hatlarında ürünlerin hassasiyetine göre hızın anlık olarak düşürülüp yükseltilmesine olanak tanır.
Takım Tezgahları ve Mekanik İşleme Cihazları: Küçük ve orta ölçekli torna tezgahları, masaüstü sütunlu matkaplar, taşlama makineleri, zımpara tamburları, polisaj düzenekleri ve bobin sarım makinelerinde işlenen malzemenin türüne göre devir sayısının hassas biçimde kademesiz ayarlanmasına olanak tanır. Düşük devirlerde sağladığı yüksek tork stabilitesi, sert malzemelerin delinmesi veya işlenmesi sırasında motorun bayılmasını önler. Çift yönlü çalışma kabiliyeti, kılavuz çekme ve diş açma işlemlerinde iş milinin hızla geri döndürülmesini mümkün kılar.
Tarımsal Mekanizasyon ve Hayvancılık Ekipmanları: Arıcılık sektöründe bal süzme santrifüj makinelerinin dönüş hızının petekleri kırmayacak şekilde kademeli artırılmasında ve çift yönlü döndürülmesinde, yem karma ve dağıtma helezonlarında, tohum eleme tamburlarında, sera havalandırma kapaklarında ve tarımsal ilaçlama pompalarında akü veya güneş paneli destekli sistemlerle güvenle çalışır. Düşük hızlardaki güçlü torku, yoğun kıvamlı maddelerin karıştırılması sırasında motorun kilitlenmesini engeller.
Elektrikli Mobilite ve Taşıt Projeleri: Akülü çocuk arabalarının hız ve yön kontrolünde, golf arabalarında, çekici el arabalarında, tekerlekli yük taşıma platformlarında, elektrikli kaykay ve özel yapım hafif taşıma araçlarında motor hızının gaz pedalı veya el potansiyometresiyle pürüzsüzce kontrol edilmesini sağlar. İleri ve geri yön şalteri sayesinde araç manevraları tek bir anahtar hareketiyle gerçekleştirilir. Yüksek tepe akımı, taşıtın ilk kalkış anında yokuş yukarı zorlanmadan hareket etmesine katkıda bulunur.
Denizcilik ve Tekne Donanımları: 12V veya 24V aküyle çalışan elektrikli dıştan takma tekne motorlarında, sintine tahliye pompalarında, çapa ırgatlarında ve havalandırma körüklerinde devir ayarı ve yön kontrolü sunar. PWM sürücünün yüksek enerji verimliliği, teknedeki servis akülerinin kullanım süresini önemli ölçüde uzatarak açık sularda enerji tasarrufu sağlar.
Havalandırma, İklimlendirme ve Akışkan Yönetimi: Büyük çaplı doğru akım radyal fanlar, hava emiş kanalları, sera sirkülasyon fanları, karavan havalandırmaları, yüksek debili DC su pompaları ve sıvı transfer sistemlerinde debi miktarının ortam ihtiyacına göre tam olarak ayarlanmasını sağlar. 15 kHz anahtarlama frekansı sayesinde yaşam alanlarında veya ofislerde fan motorlarından kaynaklanan rahatsız edici vınlama seslerini ortadan kaldırarak sessiz bir havalandırma ortamı meydana getirir.
Uyumluluk, Bağlantı ve Kullanım 60A DC motor PWM hız kontrol kartı, bağlantı terminallerinin net yerleşimi ve soketli harici bileşenleri sayesinde son derece pratik ve anlaşılır bir kurulum sürecine sahiptir. Devre kartı üzerinde yer alan vidalı bariyer klemens bloğu dört ana terminalden oluşur: POWER+: Doğru akım güç kaynağının veya batarya paketinin artı kutbunun bağlanacağı ana besleme girişidir. POWER-: Doğru akım güç kaynağının veya batarya paketinin eksi kutbunun bağlanacağı toprak ve şase referans girişidir. MOTOR+: Kontrol edilecek doğru akım fırçalı motorun birinci besleme terminalidir. MOTOR-: Kontrol edilecek doğru akım fırçalı motorun ikinci besleme terminalidir.
Bağlantı işlemi gerçekleştirilirken öncelikle güç kaynağının enerjisi tamamen kesilir ve sistemin elektriksiz olduğundan emin olunur. Akım taşıma kapasitesine uygun, tercihen en az 4 mm² veya 6 mm² kesitinde çok damarlı bakır kablolar hazırlanır ve iletken uçları uygun pabuçlarla sonlandırılır. Önce motor kabloları MOTOR+ ve MOTOR- klemenslerine takılarak vidalar sıkıca sabitlenir. Ardından doğru akım güç kaynağının artı kablosu POWER+ klemensine, eksi kablosu ise POWER- klemensine kutup yönlerine azami dikkat gösterilerek bağlanır. Kart üzerinde ters kutup koruma elemanı bulunmadığından besleme kablolarının ters takılması kart bileşenlerine anında kalıcı hasar verebilir.
Ana kart üzerindeki beyaz soketlere potansiyometre, üç konumlu basmalı anahtar ve dijital gösterge kabloları yön çentiklerine uygun şekilde takılır. Potansiyometre ve yön şalteri, birlikte verilen montaj aparatları ve somunlar yardımıyla kontrol panosu veya cihaz kutusu üzerindeki montaj deliklerine sabitlenir. Dijital gösterge ünitesi panel penceresine yerleştirilir. Tüm mekanik sabitlemeler ve elektriksel kontroller tamamlandıktan sonra güç kaynağı açılır.
Kullanım aşamasında, üç konumlu anahtar orta konumdayken motor tamamen durur haldedir. Anahtar I konumuna getirildiğinde motor ileri yönde dönmeye başlar. Hız ayarı için potansiyometre çevrildikçe dijital ekranda 0 ile 100 arasında bir değer belirir ve motor devri bu değere paralel olarak artar. Motorun dönüş yönünü değiştirmek için önce anahtar orta sıfır konumuna getirilerek motorun mekanik olarak durması beklenir, ardından II konumuna alınarak ters yönde güvenle hızlandırılır. Bu geçiş usulü hem röle kontaklarının hem de motor mekaniğinin ömrünü korur.
Kart; 12V kuru ve jel aküler, 24V endüstriyel anahtarlamalı güç kaynakları, 36V lityum batarya paketleri ve 48V doğru akım şebekeleriyle tam uyumludur. Ayrıca Arduino, Raspberry Pi, ESP32 ve PLC gibi harici otomasyon ve kontrol platformlarıyla tasarlanan fırçalı motor kontrol projelerinde ana güç anahtarlama katı olarak Arduino ile uyumludur.
Avantajlar ve Faydalar Yüksek Enerji Verimliliği ve Minimum Isı Kaybı: Doğrusal dirençlerle yapılan gerilim düşürme işlemlerinde çekilen akımın büyük kısmı direnç üzerinde ısıya dönüşerek enerjinin boşa harcanmasına neden olur. Bu kartta kullanılan darbe genişlik modülasyonu tekniği, transistörleri tamamen iletimde ya da tamamen kesimde tutarak iç direnci minimuma indirir. Bu durum hem enerji kaynaklarının verimli kullanılmasını sağlar hem de aküyle çalışan taşınabilir sistemlerde batarya ömrünü önemli ölçüde uzatır.
Düşük Devirlerde Kararlı Tork Üretimi: Doğru akım motorlarında gerilim doğrudan düşürüldüğünde motorun manyetik alan gücü zayıflar ve motor düşük hızlarda yük altında kolayca durma eğilimi gösterir. PWM kontrolünde ise motora uygulanan gerilim darbeleri her zaman tam genliktedir; yalnızca darbe süresi kısalır. Böylece motor armatürü düşük dönüş hızlarında dahi güçlü tork üreterek zorlanmadan yük taşımaya devam eder.
Kullanıcı Dostu Panel Ergonomisi: Potansiyometrenin, yön anahtarının ve dijital ekranın ana karttan bağımsız olarak kablolarla ayrılması, kullanıcıya muazzam bir pano yerleşim esnekliği sunar. Ana kart hava akımının iyi olduğu panonun iç kısmına güvenle yerleştirilirken, kontrol elemanları panonun dış kapağına monte edilerek operatörün güvenli, rahat ve ergonomik bir şekilde cihazı yönetmesi sağlanır.
Sessiz ve Akıcı Çalışma Deneyimi: Düşük frekanslı PWM sürücüler motor sargılarında titreşime yol açarak kulak tırmalayıcı bir ıslık sesine sebep olur. 15 kHz yüksek çalışma frekansı sayesinde bu rezonans duyulabilir eşiğin üzerine çıkarılır; motor son derece sessiz, titreşimsiz ve kararlı bir devir akıcılığıyla döner.
Entegre Röleli Donanım Güvenliği: Motor yönünü değiştirmek için harici kontaktör veya çift kutuplu karmaşık anahtar düzenekleri kurma zorunluluğu ortadan kalkar. Kart üzerinde yer alan çift 80A otomotiv sınıfı röle, ağır endüstriyel yükler altında dahi kontak yapışması riskini en aza indirerek uzun ömürlü ve kararlı bir anahtarlama güvencesi sunar.
Kimler İçin Uygundur Makine İmalatçıları ve Endüstriyel Üreticiler: Konveyör sistemleri, sarım makineleri, etiketleme aparatları, küçük presler ve malzeme taşıma arabaları üreten atölyeler için ek bileşen gerektirmeyen, hazır, dayanıklı ve kompakt bir hız ve yön kontrol ünitesidir.
Bakım ve Onarım Teknisyenleri: Fabrika ve tesislerde arızalanan motor sürücü panolarının yerine geçici veya kalıcı olarak takılabilecek, sahada hızlı devreye alma imkanı sunan, geniş voltaj aralığına sahip kurtarıcı bir yedek donanımdır.
Maker Toplulukları ve Proje Geliştiricileri: Güçlü fırçalı DC motorlarla çalışan robotik projeler, elektrikli araç dönüşümleri, çekici düzenekler ve otomatik mekanizmalar inşa eden hobi meraklıları ve makerlar için yüksek akım kapasiteli pratik bir tahrik çözümüdür.
Tarımsal Üreticiler ve Çiftçiler: Bal süzme santrifüj makineleri, yem karma helezonları, tohum eleme sistemleri ve sera otomasyonlarında aküden veya güneş enerjisinden beslenen DC motorları zahmetsizce yönetmek isteyen üreticiler için ideal bir yardımcıdır.
Eğitim Kurumları ve Mühendislik Öğrencileri: Meslek liseleri, meslek yüksekokulları ve üniversitelerin mekatronik, elektrik ve makine laboratuvarlarında PWM prensibini, fırçalı motor dinamiklerini ve çift yönlü sürüş tekniklerini uygulamalı olarak incelemek isteyen eğitimciler ve öğrenciler için öğretici bir araçtır.
Doğru Ürünü Seçerken Dikkat Edilecekler Motor Tipinin Doğrulanması: Bu kontrol kartı yalnızca iki kutuplu doğru akım fırçalı motorlar için tasarlanmıştır. Dahili sürücüsü bulunmayan üç kablolu fırçasız DC motorlar (BLDC), step motorlar veya alternatif akım (AC) motorları bu kart ile doğrudan çalıştırılamaz. Kullanılacak motorun gövde etiketinde DC fırçalı motor ibaresinin yer aldığından emin olunmalıdır.
Akım Kapasitesi ve Demeraj Akımı Dengesi: Kartın nominal sürekli akım taşıma kapasitesi 40 amper, anlık tepe akım limiti ise 60 amperdir. DC motorlar ilk kalkış anında veya zorlanma durumunda normal çalışma akımlarının 3 ila 5 katı kadar yüksek demeraj akımı çekebilir. Bu nedenle kullanılacak motorun nominal çalışma akımının 30-35 amperi aşmaması ve kilitlenme anındaki tepe akımının 60 amper sınırını geçmemesi önerilir.
Çalışma Gerilimi Uyumu: Kart 10V ile 55V DC aralığında besleme kabul eder. Motora uygulanacak gerilim, sürücüye verilen giriş gerilimiyle sınırlıdır; kart gerilim yükseltme işlemi yapmaz. 24V bir motor kullanılacaksa giriş beslemesi de 24V DC olmalıdır. Giriş voltajının hiçbir koşulda 55V sınırını aşmaması hayati önem taşır.
Kutup Bağlantısı ve Güvenlik Bilinci: Kartın güç girişinde ters kutup koruma elemanı bulunmamaktadır. Pozitif ve negatif besleme hatlarının ters takılması MOSFET anahtarlama katının ve giriş süzgeç kondansatörlerinin anında arızalanmasına neden olur. Bu nedenle kurulum öncesinde polarite doğrulaması titizlikle yapılmalıdır.
Kablo Kesiti ve Terminal Montajı: Yüksek akımlı hatlarda yetersiz kablo kesiti kullanılması kabloların aşırı ısınmasına ve belirgin gerilim düşümlerine yol açar. Sürekli 20-40 amper aralığında çalışacak sistemlerde en az 4 mm² ile 6 mm² kesitli çok damarlı bakır iletkenler tercih edilmeli ve klemens vidaları düzenli aralıklarla kontrol edilmelidir.
Güvenli Kullanım, Bakım ve Saklama Polariteye Azami Dikkat: Cihazı çalıştırmadan önce güç kaynağının artı ucunun POWER+ terminaline, eksi ucunun POWER- terminaline bağlandığı mutlaka bir ölçü aleti veya renkli kablo kodlaması ile doğrulanmalıdır. Ters kutup bağlantısı elektronik devre elemanlarını tahrip edeceği için devreye enerji vermeden önce çift kontrol kuralı uygulanmalıdır.
Doğal Hava Sirkülasyonu ve Isı Yönetimi: Kart üzerindeki alüminyum soğutucu blokların ortam havasıyla serbestçe temas etmesi gerekir. Kontrol kartı kapalı bir pano içerisine yerleştirilecekse kutu gövdesinde havalandırma panjurları bulunmalı, 30 amper üzerindeki sürekli yüksek akımlı kullanımlarda pano içine küçük bir DC fan eklenerek cebri soğutma sağlanmalıdır.
Yön Değişimlerinde Duruş Kuralı: Motor yüksek hızda dönerken üç konumlu anahtar aniden ters yöne çevrilmemelidir. Hızlı yön değişimi, motor armatürünün ürettiği ters elektromotor kuvvetinin röle kontaklarına ve MOSFET transistörlere aşırı voltaj darbesi bindirmesine neden olur. Yön değiştirmeden önce anahtar orta sıfır konumuna alınmalı, motorun dönüşü tamamen durduktan sonra ters yöne geçiş yapılmalıdır.
Çevresel Etkenlerden Koruma ve Yalıtım: Devre kartı neme, sıvı temasına, iletken metal talaşlarına ve aşırı toza karşı korunmalıdır. Kart montajı yapılırken alt yüzeyindeki lehimli yolların metal gövdelere temas etmesini önlemek amacıyla plastik yükseltici ayaklar veya yalıtkan ara parçalar kullanılmalıdır.
Periyodik Klemens Bakımı ve Saklama Şartları: Yüksek akım ve mekanik titreşim zamanla klemens vidalarının gevşemesine yol açabilir. Gevşek bağlantılar ark oluşumuna ve aşırı ısınmaya neden olacağından terminal vidaları periyodik olarak kontrol edilip sıkılmalıdır. Cihaz kullanılmadığı dönemlerde eksi 20 ile artı 65 derece sıcaklık aralığında, nemsiz ve doğrudan güneş ışığı almayan kuru bir ortamda muhafaza edilmelidir.
60A DC Motor PWM Hız Kontrol Kartı Hakkında Sık Sorulan Sorular Bu kontrol kartı fırçasız DC motorları çalıştırır mı? Hayır, bu kontrol kartı yalnızca iki terminalli doğru akım fırçalı motorlar için üretilmiştir. Üç fazlı fırçasız DC motorlar dahili elektronik sürücü devreleri olmadan bu kart ile kontrol edilemez.
Dijital ekranda görünen değer motorun gerçek devir sayısı mıdır? Hayır, ekranda yer alan 0 ile 100 arasındaki rakamlar motorun dakikadaki devir sayısını değil, motora uygulanan PWM darbe doluluk oranını yüzde cinsinden gösterir. Gerçek devir hızı motorun anma değerine, besleme gerilimine ve uygulanan mekanik yüke bağlı olarak değişir.
Cihazın girişine doğrudan 220V alternatif akım şehir şebekesi bağlanabilir mi? Kesinlikle bağlanamaz. Bu kart yalnızca 10V ile 55V aralığındaki doğru akım gerilimlerle çalışır. Şehir şebekesinden güç almak için araya uygun güçte bir 12V, 24V, 36V veya 48V doğru akım güç kaynağı ya da doğrultucu eklenmelidir.
Güç kaynağının artı ve eksi kutupları ters bağlanırsa ne olur? Kart üzerinde ters kutup koruma elemanı bulunmamaktadır. Pozitif ve negatif besleme hatlarının ters bağlanması durumunda devre kartı üzerindeki güç bileşenleri ve kondansatörler anında kalıcı hasar görür.
Motor dönerken aniden diğer yöne geçiş yapılabilir mi? Doğrudan ve anlık yön değişimi tavsiye edilmez. Yüksek hızda dönen motorun ürettiği ters gerilim röle kontaklarında ark oluşumuna ve yarı iletkenlerde aşırı gerilim zorlanmasına yol açabileceğinden, önce anahtar sıfır konumuna alınıp motorun durması beklenmeli, ardından diğer yöne geçilmelidir.
Kart üzerinden sürekli olarak 60 amper akım çekilebilir mi? Hayır, 60 amper değeri motorun ilk kalkış anı veya anlık zorlanmalar için geçerli tepe akım sınırıdır. Kartın sürekli güvenli çalışma akım kapasitesi 40 amperdir ve 30 amperin üzerindeki sürekli kullanımlarda ek soğutma fanı kullanılması önerilir.
Potansiyometre ve yön değiştirme anahtarı panoya nasıl monte edilir? Potansiyometre ve yön şalteri ana karttan ayrılabilen soketli kablolara sahiptir. Potansiyometre üzerindeki somun ve pul açılarak pano kapağındaki montaj deliğine sabitlenir, yön anahtarı ise esnek tırnakları sayesinde pano yuvasına doğrudan geçirilerek montaj tamamlanır.
15 kHz anahtarlama frekansının pratik avantajı nedir? 15 kHz seviyesindeki yüksek PWM frekansı, darbe anahtarlaması sırasında motor sargılarında oluşan manyetik rezonansı insan kulağının duyabileceği frekans aralığının dışına taşıyarak kulak tırmalayıcı ıslık seslerini engeller ve sessiz çalışma sunar.
Bu sürücü için hangi kablo kesiti tercih edilmelidir? Kartın 40 ampere kadar olan sürekli çalışma kapasitesinden tam verim alabilmek için besleme ve motor hatlarında en az 4 mm² ile 6 mm² kesitinde çok damarlı bakır kablo kullanılması tavsiye edilir.
Motor bağlı değilken potansiyometre çevrildiğinde ekranda ayar yapılabilir mi? Evet, dijital gösterge kontrol mantığına bağlı olduğundan yük olmadan da potansiyometre çevrildiğinde yüzde 0 ile 100 arasındaki doluluk oranını görüntüler. Ancak çıkış geriliminin ölçü aleti ile doğru ölçülebilmesi için çıkışa küçük de olsa bir DC yük bağlanmalıdır.
Bu kart ile akü şarj edilebilir mi veya ayarlı güç kaynağı yapılabilir mi? Hayır, bu kart bir gerilim regülatörü değil, darbe genişlik modülasyonlu bir motor sürücüsüdür. Çıkış voltajını düşürerek sabitlemez; tam gerilim darbelerinin genişliğini ayarlar, bu nedenle akü şarjı veya hassas elektronik cihazların beslenmesi için uygun değildir.
Arduino veya PLC gibi harici kontrol sistemleriyle birlikte kullanılabilir mi? Evet, harici mikrodenetleyici sistemlerinin röle çıkışları veya transistör anahtarlama katları üzerinden kartın yön şalteri ve potansiyometre hatları yönetilerek fırçalı DC motor sürücü projelerine güçlü bir güç katı olarak entegre edilebilir.
Kart aşırı ısındığında ne yapılmalıdır? Kart soğutucuları aşırı ısınıyorsa çekilen sürekli akım 30-40 amper seviyelerine yakındır. Bu durumda kartın kapalı bir kutuda çalıştırılmaması, kutu gövdesine menfez açılması ve soğutucu blokların üzerine 12V veya 24V küçük bir havalandırma fanı yönlendirilmesi gerekir.
Paket İçeriği 1 adet 60A DC motor PWM hız kontrol ana kartı 1 adet kablolu ve somunlu 100K doğrusal potansiyometre ile çevirme düğmesi 1 adet kablolu üç konumlu basmalı yön değiştirme anahtarı 1 adet soketli şerit kablolu üç haneli kırmızı dijital gösterge ünitesi
Teknik Özellikler Ürün Tipi: DC Motor Hız ve Yön Kontrol Kartı Kontrol Teknolojisi: Darbe Genişlik Modülasyonu (PWM) Giriş Voltajı: 10V - 55V DC Çıkış Voltajı: Yük altında doğrusal (0 - Giriş Voltajı) Sürekli Çalışma Akımı: 40 A Maksimum Anlık Akım: 60 A Kontrol Edilebilir Motor Gücü: 12V sistemde 480W sürekli (720W tepe), 24V sistemde 960W sürekli (1440W tepe), 36V sistemde 1440W sürekli (2160W tepe), 50V sistemde 2000W sürekli (3000W tepe) PWM Kontrol Frekansı: 15 kHz (15000 Hz) Hız Ayar Aralığı: %0 - %100 (Doğrusal kademesiz ayar) Hız Ayar Elemanı: 100K Doğrusal Potansiyometre (Kablolu ve montaj somunlu) Yön Değiştirme Fonksiyonu: İleri - Durdur - Geri (CW - 0 - CCW, 3 Konumlu Basmalı Şalter) Gösterge Tipi: 3 Haneli Kırmızı 7-Segment Dijital LED Ekran (PWM Yüzde Göstergesi) Desteklenen Motor Tipi: Doğru Akım Fırçalı Motorlar Röle Özellikleri: 2 adet 80A 14VDC kontak kapasiteli elektromekanik güç rölesi Güç Transistörleri: 4 adet bağımsız alüminyum soğutucu bloklu MOSFET güç katı Klemens Tipi: 4 Pinli vidalı bariyer tipi klemens bloğu (POWER+, POWER-, MOTOR+, MOTOR-) Bekleme Akımı: Yaklaşık 0.04 A Boyutlar: 100 mm x 76 mm x 28 mm Ağırlık: Yaklaşık 170 g Çalışma Sıcaklığı: Eksi 20 ile artı 65 santigrat derece aralığı Montaj Tipi: Panel tipi harici kontroller ve vida montaj delikli PCB Uyumlu Platformlar: 12V 24V 36V 48V akü ve güç kaynakları, DC fırçalı motor projelerinde Arduino ile uyumludur
">
60A DC Motor PWM Hız Kontrol Kartı 10V-55V Dijital Ekranlı Sürücü İleri Geri Yön Şalterli Kademesiz Potansiyometreli Güç Devresi
Fırçalı Sistemler İçin 40A Sürekli Akım ve Çift Yönlü Hassas Ayar Sağlayan Panel Tipi Donanım
Ürün Açıklaması 60A DC motor PWM hız kontrol kartı, 10V-55V giriş gerilimi ve 40A sürekli akım kapasitesiyle fırçalı motorların devir ve yön yönetimini sağlayan bir sürücüdür. Yüksek güç gerektiren projelerde darbe genişlik modülasyonu teknolojisini kullanarak enerji kaybını en aza indirir ve motor torkunu geniş bir devir bandında dengede tutar. Harici potansiyometresi, üç konumlu ileri geri yön şalteri ve panel tipi dijital yüzdelik ekranıyla hem atölye hem de endüstriyel ortamlarda pratik ve güvenilir bir donanım çözümü sunar.
60A DC Motor PWM Hız Kontrol Kartı Nedir ve Ne İşe Yarar 60A DC motor PWM hız kontrol kartı, doğru akım fırçalı motorların dönüş hızını, devir yönünü ve çalışma durumunu yüksek verimlilikle kontrol etmek amacıyla geliştirilmiş profesyonel bir tahrik ünitesidir. Geleneksel reosta veya seri direnç tabanlı kontrol yöntemleri, motor voltajını düşürürken aradaki gerilim farkını ısı enerjisine dönüştürerek devasa bir enerji israfına ve aşırı ısınmaya yol açar. Bu kartta kullanılan darbe genişlik modülasyonu yani PWM tekniği ise tam besleme gerilimini saniyede on beş bin kez açıp kapatarak motora uygular. Motora aktarılan ortalama voltaj, darbenin periyot içindeki açık kalma süresi olan doluluk oranı değiştirilerek hassas bir biçimde ayarlanır. Böylece motor düşük devirlerde çalışırken bile manyetik alan gücünü muhafaza eder, tork kaybı minimum seviyede kalır ve enerji verimliliği en üst basamağa taşınır. Devrede görev yapan 15 kHz anahtarlama frekansı, motor sargılarındaki manyetik titreşim seslerini insan kulağının algılama sınırının ötesine taşıyarak sessiz, sarsıntısız ve akıcı bir çalışma düzeni meydana getirir.
Cihazın bünyesinde barındırdığı çift yönlü kontrol mimarisi, harici olarak bağlanan üç konumlu basmalı anahtar ve kart üzerine entegre edilmiş iki adet 80A yüksek akım kapasiteli otomotiv sınıfı elektromekanik röle ile yürütülür. Bu donanımsal yapı, motor terminallerine uygulanan kutup yönünü değiştirerek ileri yön, durma ve geri yön geçişlerini doğrudan kontrol kartı üzerinden gerçekleştirir. Motorun devir yönünü değiştirmek adına harici bir H köprüsü devresi veya kontaktör grubu kurma mecburiyetini ortadan kaldırarak pano içi kablolama karmaşasını tamamen sonlandırır. Üçüncü konum olan orta durağan kademede sistem motor besleme hattını keserek mekanizmanın güvenli biçimde durmasını sağlar.
Sürücü kartının hız düzenleme işlemi, kablolu bir bağlantıyla ana karta bağlanan 100K değerindeki yüksek hassasiyetli doğrusal potansiyometre vasıtasıyla yerine getirilir. Potansiyometre mili çevrildikçe motora uygulanan PWM doluluk oranı yüzde 0 ile yüzde 100 aralığında pürüzsüz ve kademesiz biçimde ayarlanabilir. Sisteme eşlik eden üç haneli kırmızı yedi segmentli LED dijital gösterge, potansiyometrenin konumuna karşılık gelen güç aktarım oranını doğrudan sayısal bir yüzde değeri olarak operatöre sunar. Ekranda okunan sıfır değeri motorun durağan konumda beklediğini, yüz değeri ise kaynaktan gelen gerilimin kesintisiz olarak motora aktarıldığını doğrular. Sayısal ekran desteği, özellikle belirli bir hız standardının korunması gereken tekrarlı imalat süreçlerinde ve hassas ayar gerektiren test istasyonlarında operatöre büyük bir kullanım rahatlığı tanır.
Fiziksel yapısı ve bileşen kalitesi incelendiğinde kartın ağır yük koşullarına dayanacak şekilde tasarlandığı açıkça görülür. Yüksek akım taşıyan bakır yollar, ısıl direnci düşürmek amacıyla geniş tutulmuş ve kalın lehim tabakasıyla takviye edilmiştir. Güç anahtarlama katında yer alan dört adet yüksek güçlü MOSFET transistör, bağımsız alüminyum soğutucu bloklara monte edilerek yüzey alanları genişletilmiştir. Bu soğutma mimarisi, kartın 40 amper seviyesinde sürekli olarak ve zorlanma durumlarında 60 amper anlık tepe akımlarında aşırı ısınmadan kararlı çalışmasını sağlar. Kalın kesitli güç ve motor iletkenlerinin gevşemeden ve kıvılcım oluşturmadan sabitlenebilmesi için kart üzerinde çit tipi vidalı bariyer klemens bloğu kullanılmıştır. 10V ile 55V DC arasındaki geniş besleme aralığı sayesinde 12V akülerden 24V ve 48V endüstriyel güç kaynaklarına kadar her türlü doğru akım besleme kaynağıyla tam bir uyum sergiler.
Öne Çıkan Özellikler Yüksek akım kapasitesi ve çift yönlü sürüş mimarisiyle öne çıkan bu kontrol kartının temel teknik yetenekleri şunlardır: Geniş Çalışma Gerilimi: 10V ile 55V DC arasındaki gerilim aralığında kararlı bir şekilde çalışarak 12V, 24V, 36V ve 48V sistemlerle tam uyum sergiler. Yüksek Akım Taşıma Kapasitesi: Sürekli çalışma koşullarında 40 ampere, anlık demeraj ve zorlanma durumlarında 60 ampere kadar akım iletimi sağlar. 15 kHz PWM Anahtarlama Frekansı: Yüksek frekanslı darbe genişlik modülasyonu sayesinde motor bobinlerinde oluşan ıslık ve inleme seslerini bastırarak sessiz çalışma sunar. Kademesiz Devir Ayarı: 100K doğrusal potansiyometre vasıtasıyla yüzde 0 ile yüzde 100 arasında pürüzsüz ve doğrusal bir hız kontrolü gerçekleştirir. Dijital Yüzdelik Gösterge: Üç haneli kırmızı dijital ekran üzerinden uygulanan PWM doluluk oranını 0 ile 100 arasında net bir şekilde görüntüler. Entegre Çift Yönlü Yön Şalteri: Üç konumlu harici anahtarı sayesinde motoru ileri, durdurma ve geri yönlerinde ek bir devreye ihtiyaç duymadan yönetir. Çift 80A Güç Rölesi: Devre üzerinde yer alan iki adet 80A 14VDC kontak kapasiteli elektromekanik röle ile yön değişimlerinde yüksek akım dayanımı sağlar. Dörtlü MOSFET Güç Katı: Bağımsız alüminyum soğutucu bloklara monte edilmiş dört adet güç transistörü ile ısı dağılımını optimize eder. Güçlendirilmiş PCB Hatları: Kartın alt yüzeyinde yer alan yüksek akım taşıyıcı kalın lehim takviyeli hatlar sayesinde ısıl direnci düşürür ve gerilim düşümünü engeller. Vidalı Bariyer Klemens Bloğu: Kalın kesitli güç ve motor iletkenlerinin gevşeme yapmadan sağlam şekilde bağlanabilmesi için çit tipi vidalı terminal bloğu barındırır. Panel Montajına Uygun Kablolu Yapı: Potansiyometre, yön anahtarı ve dijital ekranın soketli kablolarla karta bağlanması kontrol panolarına kolay montaj imkanı tanır. Yüksek Enerji Verimliliği: Doğrudan güç anahtarlaması yaparak bekleme durumunda yalnızca 0.04A civarında minimum akım tüketir ve enerji israfını önler.
Kullanım Alanları Endüstriyel Üretim ve Atölye Otomasyonu: İmalathanelerde ve atölye ortamlarında yer alan konveyör bant sistemlerinde bant hızının malzeme akışına göre hassas şekilde ayarlanmasında, paketleme ve koli taşıma hatlarında, yük asansörlerinde, doğrusal aktüatörlerde ve mekanik itici sistemlerde motor hızının ve dönüş yönünün güvenle yönetilmesini sağlar. Yüksek sürekli akım kapasitesi sayesinde uzun vardiyalar boyunca kesintisiz çalışan bant sistemlerinde aşırı ısınmadan görev yapar. Malzeme aktarım hatlarında ürünlerin hassasiyetine göre hızın anlık olarak düşürülüp yükseltilmesine olanak tanır.
Takım Tezgahları ve Mekanik İşleme Cihazları: Küçük ve orta ölçekli torna tezgahları, masaüstü sütunlu matkaplar, taşlama makineleri, zımpara tamburları, polisaj düzenekleri ve bobin sarım makinelerinde işlenen malzemenin türüne göre devir sayısının hassas biçimde kademesiz ayarlanmasına olanak tanır. Düşük devirlerde sağladığı yüksek tork stabilitesi, sert malzemelerin delinmesi veya işlenmesi sırasında motorun bayılmasını önler. Çift yönlü çalışma kabiliyeti, kılavuz çekme ve diş açma işlemlerinde iş milinin hızla geri döndürülmesini mümkün kılar.
Tarımsal Mekanizasyon ve Hayvancılık Ekipmanları: Arıcılık sektöründe bal süzme santrifüj makinelerinin dönüş hızının petekleri kırmayacak şekilde kademeli artırılmasında ve çift yönlü döndürülmesinde, yem karma ve dağıtma helezonlarında, tohum eleme tamburlarında, sera havalandırma kapaklarında ve tarımsal ilaçlama pompalarında akü veya güneş paneli destekli sistemlerle güvenle çalışır. Düşük hızlardaki güçlü torku, yoğun kıvamlı maddelerin karıştırılması sırasında motorun kilitlenmesini engeller.
Elektrikli Mobilite ve Taşıt Projeleri: Akülü çocuk arabalarının hız ve yön kontrolünde, golf arabalarında, çekici el arabalarında, tekerlekli yük taşıma platformlarında, elektrikli kaykay ve özel yapım hafif taşıma araçlarında motor hızının gaz pedalı veya el potansiyometresiyle pürüzsüzce kontrol edilmesini sağlar. İleri ve geri yön şalteri sayesinde araç manevraları tek bir anahtar hareketiyle gerçekleştirilir. Yüksek tepe akımı, taşıtın ilk kalkış anında yokuş yukarı zorlanmadan hareket etmesine katkıda bulunur.
Denizcilik ve Tekne Donanımları: 12V veya 24V aküyle çalışan elektrikli dıştan takma tekne motorlarında, sintine tahliye pompalarında, çapa ırgatlarında ve havalandırma körüklerinde devir ayarı ve yön kontrolü sunar. PWM sürücünün yüksek enerji verimliliği, teknedeki servis akülerinin kullanım süresini önemli ölçüde uzatarak açık sularda enerji tasarrufu sağlar.
Havalandırma, İklimlendirme ve Akışkan Yönetimi: Büyük çaplı doğru akım radyal fanlar, hava emiş kanalları, sera sirkülasyon fanları, karavan havalandırmaları, yüksek debili DC su pompaları ve sıvı transfer sistemlerinde debi miktarının ortam ihtiyacına göre tam olarak ayarlanmasını sağlar. 15 kHz anahtarlama frekansı sayesinde yaşam alanlarında veya ofislerde fan motorlarından kaynaklanan rahatsız edici vınlama seslerini ortadan kaldırarak sessiz bir havalandırma ortamı meydana getirir.
Uyumluluk, Bağlantı ve Kullanım 60A DC motor PWM hız kontrol kartı, bağlantı terminallerinin net yerleşimi ve soketli harici bileşenleri sayesinde son derece pratik ve anlaşılır bir kurulum sürecine sahiptir. Devre kartı üzerinde yer alan vidalı bariyer klemens bloğu dört ana terminalden oluşur: POWER+: Doğru akım güç kaynağının veya batarya paketinin artı kutbunun bağlanacağı ana besleme girişidir. POWER-: Doğru akım güç kaynağının veya batarya paketinin eksi kutbunun bağlanacağı toprak ve şase referans girişidir. MOTOR+: Kontrol edilecek doğru akım fırçalı motorun birinci besleme terminalidir. MOTOR-: Kontrol edilecek doğru akım fırçalı motorun ikinci besleme terminalidir.
Bağlantı işlemi gerçekleştirilirken öncelikle güç kaynağının enerjisi tamamen kesilir ve sistemin elektriksiz olduğundan emin olunur. Akım taşıma kapasitesine uygun, tercihen en az 4 mm² veya 6 mm² kesitinde çok damarlı bakır kablolar hazırlanır ve iletken uçları uygun pabuçlarla sonlandırılır. Önce motor kabloları MOTOR+ ve MOTOR- klemenslerine takılarak vidalar sıkıca sabitlenir. Ardından doğru akım güç kaynağının artı kablosu POWER+ klemensine, eksi kablosu ise POWER- klemensine kutup yönlerine azami dikkat gösterilerek bağlanır. Kart üzerinde ters kutup koruma elemanı bulunmadığından besleme kablolarının ters takılması kart bileşenlerine anında kalıcı hasar verebilir.
Ana kart üzerindeki beyaz soketlere potansiyometre, üç konumlu basmalı anahtar ve dijital gösterge kabloları yön çentiklerine uygun şekilde takılır. Potansiyometre ve yön şalteri, birlikte verilen montaj aparatları ve somunlar yardımıyla kontrol panosu veya cihaz kutusu üzerindeki montaj deliklerine sabitlenir. Dijital gösterge ünitesi panel penceresine yerleştirilir. Tüm mekanik sabitlemeler ve elektriksel kontroller tamamlandıktan sonra güç kaynağı açılır.
Kullanım aşamasında, üç konumlu anahtar orta konumdayken motor tamamen durur haldedir. Anahtar I konumuna getirildiğinde motor ileri yönde dönmeye başlar. Hız ayarı için potansiyometre çevrildikçe dijital ekranda 0 ile 100 arasında bir değer belirir ve motor devri bu değere paralel olarak artar. Motorun dönüş yönünü değiştirmek için önce anahtar orta sıfır konumuna getirilerek motorun mekanik olarak durması beklenir, ardından II konumuna alınarak ters yönde güvenle hızlandırılır. Bu geçiş usulü hem röle kontaklarının hem de motor mekaniğinin ömrünü korur.
Kart; 12V kuru ve jel aküler, 24V endüstriyel anahtarlamalı güç kaynakları, 36V lityum batarya paketleri ve 48V doğru akım şebekeleriyle tam uyumludur. Ayrıca Arduino, Raspberry Pi, ESP32 ve PLC gibi harici otomasyon ve kontrol platformlarıyla tasarlanan fırçalı motor kontrol projelerinde ana güç anahtarlama katı olarak Arduino ile uyumludur.
Avantajlar ve Faydalar Yüksek Enerji Verimliliği ve Minimum Isı Kaybı: Doğrusal dirençlerle yapılan gerilim düşürme işlemlerinde çekilen akımın büyük kısmı direnç üzerinde ısıya dönüşerek enerjinin boşa harcanmasına neden olur. Bu kartta kullanılan darbe genişlik modülasyonu tekniği, transistörleri tamamen iletimde ya da tamamen kesimde tutarak iç direnci minimuma indirir. Bu durum hem enerji kaynaklarının verimli kullanılmasını sağlar hem de aküyle çalışan taşınabilir sistemlerde batarya ömrünü önemli ölçüde uzatır.
Düşük Devirlerde Kararlı Tork Üretimi: Doğru akım motorlarında gerilim doğrudan düşürüldüğünde motorun manyetik alan gücü zayıflar ve motor düşük hızlarda yük altında kolayca durma eğilimi gösterir. PWM kontrolünde ise motora uygulanan gerilim darbeleri her zaman tam genliktedir; yalnızca darbe süresi kısalır. Böylece motor armatürü düşük dönüş hızlarında dahi güçlü tork üreterek zorlanmadan yük taşımaya devam eder.
Kullanıcı Dostu Panel Ergonomisi: Potansiyometrenin, yön anahtarının ve dijital ekranın ana karttan bağımsız olarak kablolarla ayrılması, kullanıcıya muazzam bir pano yerleşim esnekliği sunar. Ana kart hava akımının iyi olduğu panonun iç kısmına güvenle yerleştirilirken, kontrol elemanları panonun dış kapağına monte edilerek operatörün güvenli, rahat ve ergonomik bir şekilde cihazı yönetmesi sağlanır.
Sessiz ve Akıcı Çalışma Deneyimi: Düşük frekanslı PWM sürücüler motor sargılarında titreşime yol açarak kulak tırmalayıcı bir ıslık sesine sebep olur. 15 kHz yüksek çalışma frekansı sayesinde bu rezonans duyulabilir eşiğin üzerine çıkarılır; motor son derece sessiz, titreşimsiz ve kararlı bir devir akıcılığıyla döner.
Entegre Röleli Donanım Güvenliği: Motor yönünü değiştirmek için harici kontaktör veya çift kutuplu karmaşık anahtar düzenekleri kurma zorunluluğu ortadan kalkar. Kart üzerinde yer alan çift 80A otomotiv sınıfı röle, ağır endüstriyel yükler altında dahi kontak yapışması riskini en aza indirerek uzun ömürlü ve kararlı bir anahtarlama güvencesi sunar.
Kimler İçin Uygundur Makine İmalatçıları ve Endüstriyel Üreticiler: Konveyör sistemleri, sarım makineleri, etiketleme aparatları, küçük presler ve malzeme taşıma arabaları üreten atölyeler için ek bileşen gerektirmeyen, hazır, dayanıklı ve kompakt bir hız ve yön kontrol ünitesidir.
Bakım ve Onarım Teknisyenleri: Fabrika ve tesislerde arızalanan motor sürücü panolarının yerine geçici veya kalıcı olarak takılabilecek, sahada hızlı devreye alma imkanı sunan, geniş voltaj aralığına sahip kurtarıcı bir yedek donanımdır.
Maker Toplulukları ve Proje Geliştiricileri: Güçlü fırçalı DC motorlarla çalışan robotik projeler, elektrikli araç dönüşümleri, çekici düzenekler ve otomatik mekanizmalar inşa eden hobi meraklıları ve makerlar için yüksek akım kapasiteli pratik bir tahrik çözümüdür.
Tarımsal Üreticiler ve Çiftçiler: Bal süzme santrifüj makineleri, yem karma helezonları, tohum eleme sistemleri ve sera otomasyonlarında aküden veya güneş enerjisinden beslenen DC motorları zahmetsizce yönetmek isteyen üreticiler için ideal bir yardımcıdır.
Eğitim Kurumları ve Mühendislik Öğrencileri: Meslek liseleri, meslek yüksekokulları ve üniversitelerin mekatronik, elektrik ve makine laboratuvarlarında PWM prensibini, fırçalı motor dinamiklerini ve çift yönlü sürüş tekniklerini uygulamalı olarak incelemek isteyen eğitimciler ve öğrenciler için öğretici bir araçtır.
Doğru Ürünü Seçerken Dikkat Edilecekler Motor Tipinin Doğrulanması: Bu kontrol kartı yalnızca iki kutuplu doğru akım fırçalı motorlar için tasarlanmıştır. Dahili sürücüsü bulunmayan üç kablolu fırçasız DC motorlar (BLDC), step motorlar veya alternatif akım (AC) motorları bu kart ile doğrudan çalıştırılamaz. Kullanılacak motorun gövde etiketinde DC fırçalı motor ibaresinin yer aldığından emin olunmalıdır.
Akım Kapasitesi ve Demeraj Akımı Dengesi: Kartın nominal sürekli akım taşıma kapasitesi 40 amper, anlık tepe akım limiti ise 60 amperdir. DC motorlar ilk kalkış anında veya zorlanma durumunda normal çalışma akımlarının 3 ila 5 katı kadar yüksek demeraj akımı çekebilir. Bu nedenle kullanılacak motorun nominal çalışma akımının 30-35 amperi aşmaması ve kilitlenme anındaki tepe akımının 60 amper sınırını geçmemesi önerilir.
Çalışma Gerilimi Uyumu: Kart 10V ile 55V DC aralığında besleme kabul eder. Motora uygulanacak gerilim, sürücüye verilen giriş gerilimiyle sınırlıdır; kart gerilim yükseltme işlemi yapmaz. 24V bir motor kullanılacaksa giriş beslemesi de 24V DC olmalıdır. Giriş voltajının hiçbir koşulda 55V sınırını aşmaması hayati önem taşır.
Kutup Bağlantısı ve Güvenlik Bilinci: Kartın güç girişinde ters kutup koruma elemanı bulunmamaktadır. Pozitif ve negatif besleme hatlarının ters takılması MOSFET anahtarlama katının ve giriş süzgeç kondansatörlerinin anında arızalanmasına neden olur. Bu nedenle kurulum öncesinde polarite doğrulaması titizlikle yapılmalıdır.
Kablo Kesiti ve Terminal Montajı: Yüksek akımlı hatlarda yetersiz kablo kesiti kullanılması kabloların aşırı ısınmasına ve belirgin gerilim düşümlerine yol açar. Sürekli 20-40 amper aralığında çalışacak sistemlerde en az 4 mm² ile 6 mm² kesitli çok damarlı bakır iletkenler tercih edilmeli ve klemens vidaları düzenli aralıklarla kontrol edilmelidir.
Güvenli Kullanım, Bakım ve Saklama Polariteye Azami Dikkat: Cihazı çalıştırmadan önce güç kaynağının artı ucunun POWER+ terminaline, eksi ucunun POWER- terminaline bağlandığı mutlaka bir ölçü aleti veya renkli kablo kodlaması ile doğrulanmalıdır. Ters kutup bağlantısı elektronik devre elemanlarını tahrip edeceği için devreye enerji vermeden önce çift kontrol kuralı uygulanmalıdır.
Doğal Hava Sirkülasyonu ve Isı Yönetimi: Kart üzerindeki alüminyum soğutucu blokların ortam havasıyla serbestçe temas etmesi gerekir. Kontrol kartı kapalı bir pano içerisine yerleştirilecekse kutu gövdesinde havalandırma panjurları bulunmalı, 30 amper üzerindeki sürekli yüksek akımlı kullanımlarda pano içine küçük bir DC fan eklenerek cebri soğutma sağlanmalıdır.
Yön Değişimlerinde Duruş Kuralı: Motor yüksek hızda dönerken üç konumlu anahtar aniden ters yöne çevrilmemelidir. Hızlı yön değişimi, motor armatürünün ürettiği ters elektromotor kuvvetinin röle kontaklarına ve MOSFET transistörlere aşırı voltaj darbesi bindirmesine neden olur. Yön değiştirmeden önce anahtar orta sıfır konumuna alınmalı, motorun dönüşü tamamen durduktan sonra ters yöne geçiş yapılmalıdır.
Çevresel Etkenlerden Koruma ve Yalıtım: Devre kartı neme, sıvı temasına, iletken metal talaşlarına ve aşırı toza karşı korunmalıdır. Kart montajı yapılırken alt yüzeyindeki lehimli yolların metal gövdelere temas etmesini önlemek amacıyla plastik yükseltici ayaklar veya yalıtkan ara parçalar kullanılmalıdır.
Periyodik Klemens Bakımı ve Saklama Şartları: Yüksek akım ve mekanik titreşim zamanla klemens vidalarının gevşemesine yol açabilir. Gevşek bağlantılar ark oluşumuna ve aşırı ısınmaya neden olacağından terminal vidaları periyodik olarak kontrol edilip sıkılmalıdır. Cihaz kullanılmadığı dönemlerde eksi 20 ile artı 65 derece sıcaklık aralığında, nemsiz ve doğrudan güneş ışığı almayan kuru bir ortamda muhafaza edilmelidir.
60A DC Motor PWM Hız Kontrol Kartı Hakkında Sık Sorulan Sorular Bu kontrol kartı fırçasız DC motorları çalıştırır mı? Hayır, bu kontrol kartı yalnızca iki terminalli doğru akım fırçalı motorlar için üretilmiştir. Üç fazlı fırçasız DC motorlar dahili elektronik sürücü devreleri olmadan bu kart ile kontrol edilemez.
Dijital ekranda görünen değer motorun gerçek devir sayısı mıdır? Hayır, ekranda yer alan 0 ile 100 arasındaki rakamlar motorun dakikadaki devir sayısını değil, motora uygulanan PWM darbe doluluk oranını yüzde cinsinden gösterir. Gerçek devir hızı motorun anma değerine, besleme gerilimine ve uygulanan mekanik yüke bağlı olarak değişir.
Cihazın girişine doğrudan 220V alternatif akım şehir şebekesi bağlanabilir mi? Kesinlikle bağlanamaz. Bu kart yalnızca 10V ile 55V aralığındaki doğru akım gerilimlerle çalışır. Şehir şebekesinden güç almak için araya uygun güçte bir 12V, 24V, 36V veya 48V doğru akım güç kaynağı ya da doğrultucu eklenmelidir.
Güç kaynağının artı ve eksi kutupları ters bağlanırsa ne olur? Kart üzerinde ters kutup koruma elemanı bulunmamaktadır. Pozitif ve negatif besleme hatlarının ters bağlanması durumunda devre kartı üzerindeki güç bileşenleri ve kondansatörler anında kalıcı hasar görür.
Motor dönerken aniden diğer yöne geçiş yapılabilir mi? Doğrudan ve anlık yön değişimi tavsiye edilmez. Yüksek hızda dönen motorun ürettiği ters gerilim röle kontaklarında ark oluşumuna ve yarı iletkenlerde aşırı gerilim zorlanmasına yol açabileceğinden, önce anahtar sıfır konumuna alınıp motorun durması beklenmeli, ardından diğer yöne geçilmelidir.
Kart üzerinden sürekli olarak 60 amper akım çekilebilir mi? Hayır, 60 amper değeri motorun ilk kalkış anı veya anlık zorlanmalar için geçerli tepe akım sınırıdır. Kartın sürekli güvenli çalışma akım kapasitesi 40 amperdir ve 30 amperin üzerindeki sürekli kullanımlarda ek soğutma fanı kullanılması önerilir.
Potansiyometre ve yön değiştirme anahtarı panoya nasıl monte edilir? Potansiyometre ve yön şalteri ana karttan ayrılabilen soketli kablolara sahiptir. Potansiyometre üzerindeki somun ve pul açılarak pano kapağındaki montaj deliğine sabitlenir, yön anahtarı ise esnek tırnakları sayesinde pano yuvasına doğrudan geçirilerek montaj tamamlanır.
15 kHz anahtarlama frekansının pratik avantajı nedir? 15 kHz seviyesindeki yüksek PWM frekansı, darbe anahtarlaması sırasında motor sargılarında oluşan manyetik rezonansı insan kulağının duyabileceği frekans aralığının dışına taşıyarak kulak tırmalayıcı ıslık seslerini engeller ve sessiz çalışma sunar.
Bu sürücü için hangi kablo kesiti tercih edilmelidir? Kartın 40 ampere kadar olan sürekli çalışma kapasitesinden tam verim alabilmek için besleme ve motor hatlarında en az 4 mm² ile 6 mm² kesitinde çok damarlı bakır kablo kullanılması tavsiye edilir.
Motor bağlı değilken potansiyometre çevrildiğinde ekranda ayar yapılabilir mi? Evet, dijital gösterge kontrol mantığına bağlı olduğundan yük olmadan da potansiyometre çevrildiğinde yüzde 0 ile 100 arasındaki doluluk oranını görüntüler. Ancak çıkış geriliminin ölçü aleti ile doğru ölçülebilmesi için çıkışa küçük de olsa bir DC yük bağlanmalıdır.
Bu kart ile akü şarj edilebilir mi veya ayarlı güç kaynağı yapılabilir mi? Hayır, bu kart bir gerilim regülatörü değil, darbe genişlik modülasyonlu bir motor sürücüsüdür. Çıkış voltajını düşürerek sabitlemez; tam gerilim darbelerinin genişliğini ayarlar, bu nedenle akü şarjı veya hassas elektronik cihazların beslenmesi için uygun değildir.
Arduino veya PLC gibi harici kontrol sistemleriyle birlikte kullanılabilir mi? Evet, harici mikrodenetleyici sistemlerinin röle çıkışları veya transistör anahtarlama katları üzerinden kartın yön şalteri ve potansiyometre hatları yönetilerek fırçalı DC motor sürücü projelerine güçlü bir güç katı olarak entegre edilebilir.
Kart aşırı ısındığında ne yapılmalıdır? Kart soğutucuları aşırı ısınıyorsa çekilen sürekli akım 30-40 amper seviyelerine yakındır. Bu durumda kartın kapalı bir kutuda çalıştırılmaması, kutu gövdesine menfez açılması ve soğutucu blokların üzerine 12V veya 24V küçük bir havalandırma fanı yönlendirilmesi gerekir.
Paket İçeriği 1 adet 60A DC motor PWM hız kontrol ana kartı 1 adet kablolu ve somunlu 100K doğrusal potansiyometre ile çevirme düğmesi 1 adet kablolu üç konumlu basmalı yön değiştirme anahtarı 1 adet soketli şerit kablolu üç haneli kırmızı dijital gösterge ünitesi
Teknik Özellikler Ürün Tipi: DC Motor Hız ve Yön Kontrol Kartı Kontrol Teknolojisi: Darbe Genişlik Modülasyonu (PWM) Giriş Voltajı: 10V - 55V DC Çıkış Voltajı: Yük altında doğrusal (0 - Giriş Voltajı) Sürekli Çalışma Akımı: 40 A Maksimum Anlık Akım: 60 A Kontrol Edilebilir Motor Gücü: 12V sistemde 480W sürekli (720W tepe), 24V sistemde 960W sürekli (1440W tepe), 36V sistemde 1440W sürekli (2160W tepe), 50V sistemde 2000W sürekli (3000W tepe) PWM Kontrol Frekansı: 15 kHz (15000 Hz) Hız Ayar Aralığı: %0 - %100 (Doğrusal kademesiz ayar) Hız Ayar Elemanı: 100K Doğrusal Potansiyometre (Kablolu ve montaj somunlu) Yön Değiştirme Fonksiyonu: İleri - Durdur - Geri (CW - 0 - CCW, 3 Konumlu Basmalı Şalter) Gösterge Tipi: 3 Haneli Kırmızı 7-Segment Dijital LED Ekran (PWM Yüzde Göstergesi) Desteklenen Motor Tipi: Doğru Akım Fırçalı Motorlar Röle Özellikleri: 2 adet 80A 14VDC kontak kapasiteli elektromekanik güç rölesi Güç Transistörleri: 4 adet bağımsız alüminyum soğutucu bloklu MOSFET güç katı Klemens Tipi: 4 Pinli vidalı bariyer tipi klemens bloğu (POWER+, POWER-, MOTOR+, MOTOR-) Bekleme Akımı: Yaklaşık 0.04 A Boyutlar: 100 mm x 76 mm x 28 mm Ağırlık: Yaklaşık 170 g Çalışma Sıcaklığı: Eksi 20 ile artı 65 santigrat derece aralığı Montaj Tipi: Panel tipi harici kontroller ve vida montaj delikli PCB Uyumlu Platformlar: 12V 24V 36V 48V akü ve güç kaynakları, DC fırçalı motor projelerinde Arduino ile uyumludur
<div id="rich-content-wrapper">

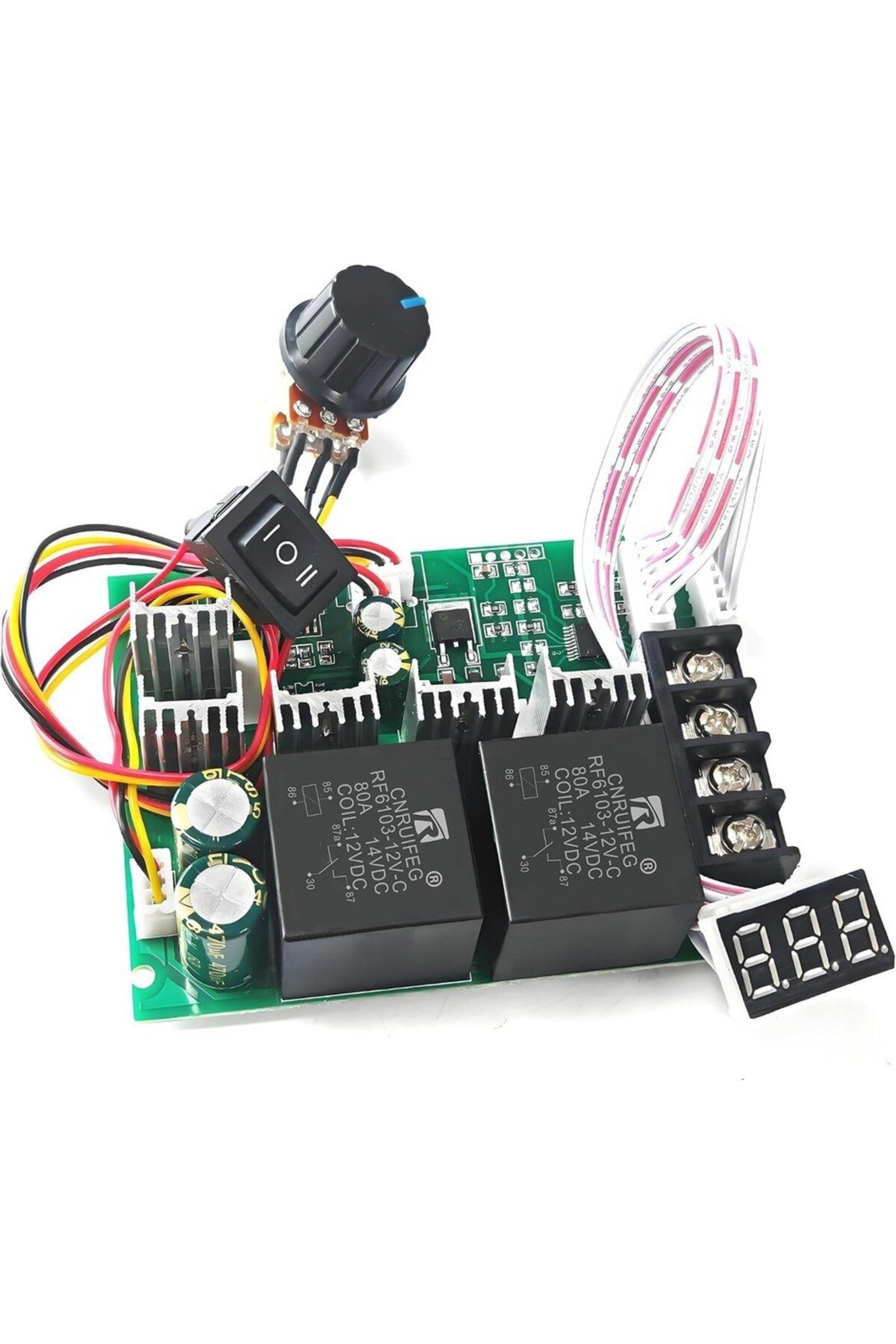

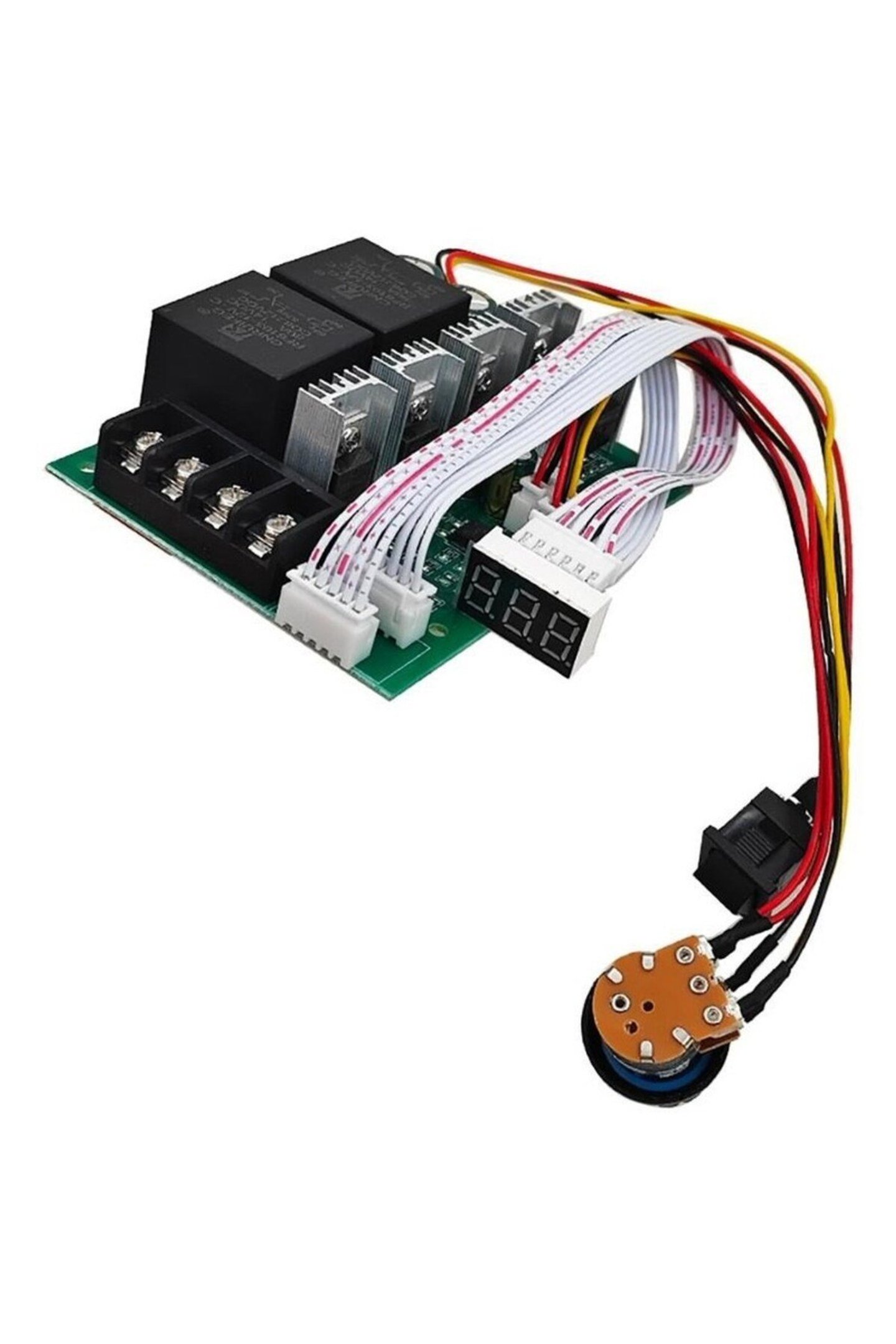

<h1>60A DC Motor PWM Hız Kontrol Kartı 10V-55V Dijital Ekranlı Sürücü İleri Geri Yön Şalterli Kademesiz Potansiyometreli Güç Devresi</h1>
<h2>Fırçalı Sistemler İçin 40A Sürekli Akım ve Çift Yönlü Hassas Ayar Sağlayan Panel Tipi Donanım</h2>
<p><b>Ürün Açıklaması</b><br> 60A DC motor PWM hız kontrol kartı, 10V-55V giriş gerilimi ve 40A sürekli akım kapasitesiyle fırçalı motorların devir ve yön yönetimini sağlayan bir sürücüdür. Yüksek güç gerektiren projelerde darbe genişlik modülasyonu teknolojisini kullanarak enerji kaybını en aza indirir ve motor torkunu geniş bir devir bandında dengede tutar. Harici potansiyometresi, üç konumlu ileri geri yön şalteri ve panel tipi dijital yüzdelik ekranıyla hem atölye hem de endüstriyel ortamlarda pratik ve güvenilir bir donanım çözümü sunar.<br> <br> <b>60A DC Motor PWM Hız Kontrol Kartı Nedir ve Ne İşe Yarar</b><br> 60A DC motor PWM hız kontrol kartı, doğru akım fırçalı motorların dönüş hızını, devir yönünü ve çalışma durumunu yüksek verimlilikle kontrol etmek amacıyla geliştirilmiş profesyonel bir tahrik ünitesidir. Geleneksel reosta veya seri direnç tabanlı kontrol yöntemleri, motor voltajını düşürürken aradaki gerilim farkını ısı enerjisine dönüştürerek devasa bir enerji israfına ve aşırı ısınmaya yol açar. Bu kartta kullanılan darbe genişlik modülasyonu yani PWM tekniği ise tam besleme gerilimini saniyede on beş bin kez açıp kapatarak motora uygular. Motora aktarılan ortalama voltaj, darbenin periyot içindeki açık kalma süresi olan doluluk oranı değiştirilerek hassas bir biçimde ayarlanır. Böylece motor düşük devirlerde çalışırken bile manyetik alan gücünü muhafaza eder, tork kaybı minimum seviyede kalır ve enerji verimliliği en üst basamağa taşınır. Devrede görev yapan 15 kHz anahtarlama frekansı, motor sargılarındaki manyetik titreşim seslerini insan kulağının algılama sınırının ötesine taşıyarak sessiz, sarsıntısız ve akıcı bir çalışma düzeni meydana getirir.<br> <br> Cihazın bünyesinde barındırdığı çift yönlü kontrol mimarisi, harici olarak bağlanan üç konumlu basmalı anahtar ve kart üzerine entegre edilmiş iki adet 80A yüksek akım kapasiteli otomotiv sınıfı elektromekanik röle ile yürütülür. Bu donanımsal yapı, motor terminallerine uygulanan kutup yönünü değiştirerek ileri yön, durma ve geri yön geçişlerini doğrudan kontrol kartı üzerinden gerçekleştirir. Motorun devir yönünü değiştirmek adına harici bir H köprüsü devresi veya kontaktör grubu kurma mecburiyetini ortadan kaldırarak pano içi kablolama karmaşasını tamamen sonlandırır. Üçüncü konum olan orta durağan kademede sistem motor besleme hattını keserek mekanizmanın güvenli biçimde durmasını sağlar.<br> <br> Sürücü kartının hız düzenleme işlemi, kablolu bir bağlantıyla ana karta bağlanan 100K değerindeki yüksek hassasiyetli doğrusal potansiyometre vasıtasıyla yerine getirilir. Potansiyometre mili çevrildikçe motora uygulanan PWM doluluk oranı yüzde 0 ile yüzde 100 aralığında pürüzsüz ve kademesiz biçimde ayarlanabilir. Sisteme eşlik eden üç haneli kırmızı yedi segmentli LED dijital gösterge, potansiyometrenin konumuna karşılık gelen güç aktarım oranını doğrudan sayısal bir yüzde değeri olarak operatöre sunar. Ekranda okunan sıfır değeri motorun durağan konumda beklediğini, yüz değeri ise kaynaktan gelen gerilimin kesintisiz olarak motora aktarıldığını doğrular. Sayısal ekran desteği, özellikle belirli bir hız standardının korunması gereken tekrarlı imalat süreçlerinde ve hassas ayar gerektiren test istasyonlarında operatöre büyük bir kullanım rahatlığı tanır.<br> <br> Fiziksel yapısı ve bileşen kalitesi incelendiğinde kartın ağır yük koşullarına dayanacak şekilde tasarlandığı açıkça görülür. Yüksek akım taşıyan bakır yollar, ısıl direnci düşürmek amacıyla geniş tutulmuş ve kalın lehim tabakasıyla takviye edilmiştir. Güç anahtarlama katında yer alan dört adet yüksek güçlü MOSFET transistör, bağımsız alüminyum soğutucu bloklara monte edilerek yüzey alanları genişletilmiştir. Bu soğutma mimarisi, kartın 40 amper seviyesinde sürekli olarak ve zorlanma durumlarında 60 amper anlık tepe akımlarında aşırı ısınmadan kararlı çalışmasını sağlar. Kalın kesitli güç ve motor iletkenlerinin gevşemeden ve kıvılcım oluşturmadan sabitlenebilmesi için kart üzerinde çit tipi vidalı bariyer klemens bloğu kullanılmıştır. 10V ile 55V DC arasındaki geniş besleme aralığı sayesinde 12V akülerden 24V ve 48V endüstriyel güç kaynaklarına kadar her türlü doğru akım besleme kaynağıyla tam bir uyum sergiler.<br> <br> <b>Öne Çıkan Özellikler</b><br> Yüksek akım kapasitesi ve çift yönlü sürüş mimarisiyle öne çıkan bu kontrol kartının temel teknik yetenekleri şunlardır:<br> <b>Geniş Çalışma Gerilimi:</b> 10V ile 55V DC arasındaki gerilim aralığında kararlı bir şekilde çalışarak 12V, 24V, 36V ve 48V sistemlerle tam uyum sergiler.<br> <b>Yüksek Akım Taşıma Kapasitesi:</b> Sürekli çalışma koşullarında 40 ampere, anlık demeraj ve zorlanma durumlarında 60 ampere kadar akım iletimi sağlar.<br> <b>15 kHz PWM Anahtarlama Frekansı:</b> Yüksek frekanslı darbe genişlik modülasyonu sayesinde motor bobinlerinde oluşan ıslık ve inleme seslerini bastırarak sessiz çalışma sunar.<br> <b>Kademesiz Devir Ayarı:</b> 100K doğrusal potansiyometre vasıtasıyla yüzde 0 ile yüzde 100 arasında pürüzsüz ve doğrusal bir hız kontrolü gerçekleştirir.<br> <b>Dijital Yüzdelik Gösterge:</b> Üç haneli kırmızı dijital ekran üzerinden uygulanan PWM doluluk oranını 0 ile 100 arasında net bir şekilde görüntüler.<br> <b>Entegre Çift Yönlü Yön Şalteri:</b> Üç konumlu harici anahtarı sayesinde motoru ileri, durdurma ve geri yönlerinde ek bir devreye ihtiyaç duymadan yönetir.<br> <b>Çift 80A Güç Rölesi:</b> Devre üzerinde yer alan iki adet 80A 14VDC kontak kapasiteli elektromekanik röle ile yön değişimlerinde yüksek akım dayanımı sağlar.<br> <b>Dörtlü MOSFET Güç Katı:</b> Bağımsız alüminyum soğutucu bloklara monte edilmiş dört adet güç transistörü ile ısı dağılımını optimize eder.<br> <b>Güçlendirilmiş PCB Hatları:</b> Kartın alt yüzeyinde yer alan yüksek akım taşıyıcı kalın lehim takviyeli hatlar sayesinde ısıl direnci düşürür ve gerilim düşümünü engeller.<br> <b>Vidalı Bariyer Klemens Bloğu:</b> Kalın kesitli güç ve motor iletkenlerinin gevşeme yapmadan sağlam şekilde bağlanabilmesi için çit tipi vidalı terminal bloğu barındırır.<br> <b>Panel Montajına Uygun Kablolu Yapı:</b> Potansiyometre, yön anahtarı ve dijital ekranın soketli kablolarla karta bağlanması kontrol panolarına kolay montaj imkanı tanır.<br> <b>Yüksek Enerji Verimliliği:</b> Doğrudan güç anahtarlaması yaparak bekleme durumunda yalnızca 0.04A civarında minimum akım tüketir ve enerji israfını önler.<br> <br> <b>Kullanım Alanları</b><br> Endüstriyel Üretim ve Atölye Otomasyonu: İmalathanelerde ve atölye ortamlarında yer alan konveyör bant sistemlerinde bant hızının malzeme akışına göre hassas şekilde ayarlanmasında, paketleme ve koli taşıma hatlarında, yük asansörlerinde, doğrusal aktüatörlerde ve mekanik itici sistemlerde motor hızının ve dönüş yönünün güvenle yönetilmesini sağlar. Yüksek sürekli akım kapasitesi sayesinde uzun vardiyalar boyunca kesintisiz çalışan bant sistemlerinde aşırı ısınmadan görev yapar. Malzeme aktarım hatlarında ürünlerin hassasiyetine göre hızın anlık olarak düşürülüp yükseltilmesine olanak tanır.<br> <br> Takım Tezgahları ve Mekanik İşleme Cihazları: Küçük ve orta ölçekli torna tezgahları, masaüstü sütunlu matkaplar, taşlama makineleri, zımpara tamburları, polisaj düzenekleri ve bobin sarım makinelerinde işlenen malzemenin türüne göre devir sayısının hassas biçimde kademesiz ayarlanmasına olanak tanır. Düşük devirlerde sağladığı yüksek tork stabilitesi, sert malzemelerin delinmesi veya işlenmesi sırasında motorun bayılmasını önler. Çift yönlü çalışma kabiliyeti, kılavuz çekme ve diş açma işlemlerinde iş milinin hızla geri döndürülmesini mümkün kılar.<br> <br> Tarımsal Mekanizasyon ve Hayvancılık Ekipmanları: Arıcılık sektöründe bal süzme santrifüj makinelerinin dönüş hızının petekleri kırmayacak şekilde kademeli artırılmasında ve çift yönlü döndürülmesinde, yem karma ve dağıtma helezonlarında, tohum eleme tamburlarında, sera havalandırma kapaklarında ve tarımsal ilaçlama pompalarında akü veya güneş paneli destekli sistemlerle güvenle çalışır. Düşük hızlardaki güçlü torku, yoğun kıvamlı maddelerin karıştırılması sırasında motorun kilitlenmesini engeller.<br> <br> Elektrikli Mobilite ve Taşıt Projeleri: Akülü çocuk arabalarının hız ve yön kontrolünde, golf arabalarında, çekici el arabalarında, tekerlekli yük taşıma platformlarında, elektrikli kaykay ve özel yapım hafif taşıma araçlarında motor hızının gaz pedalı veya el potansiyometresiyle pürüzsüzce kontrol edilmesini sağlar. İleri ve geri yön şalteri sayesinde araç manevraları tek bir anahtar hareketiyle gerçekleştirilir. Yüksek tepe akımı, taşıtın ilk kalkış anında yokuş yukarı zorlanmadan hareket etmesine katkıda bulunur.<br> <br> Denizcilik ve Tekne Donanımları: 12V veya 24V aküyle çalışan elektrikli dıştan takma tekne motorlarında, sintine tahliye pompalarında, çapa ırgatlarında ve havalandırma körüklerinde devir ayarı ve yön kontrolü sunar. PWM sürücünün yüksek enerji verimliliği, teknedeki servis akülerinin kullanım süresini önemli ölçüde uzatarak açık sularda enerji tasarrufu sağlar.<br> <br> Havalandırma, İklimlendirme ve Akışkan Yönetimi: Büyük çaplı doğru akım radyal fanlar, hava emiş kanalları, sera sirkülasyon fanları, karavan havalandırmaları, yüksek debili DC su pompaları ve sıvı transfer sistemlerinde debi miktarının ortam ihtiyacına göre tam olarak ayarlanmasını sağlar. 15 kHz anahtarlama frekansı sayesinde yaşam alanlarında veya ofislerde fan motorlarından kaynaklanan rahatsız edici vınlama seslerini ortadan kaldırarak sessiz bir havalandırma ortamı meydana getirir.<br> <br> <b>Uyumluluk, Bağlantı ve Kullanım</b><br> 60A DC motor PWM hız kontrol kartı, bağlantı terminallerinin net yerleşimi ve soketli harici bileşenleri sayesinde son derece pratik ve anlaşılır bir kurulum sürecine sahiptir. Devre kartı üzerinde yer alan vidalı bariyer klemens bloğu dört ana terminalden oluşur:<br> <b>POWER+:</b> Doğru akım güç kaynağının veya batarya paketinin artı kutbunun bağlanacağı ana besleme girişidir.<br> <b>POWER-:</b> Doğru akım güç kaynağının veya batarya paketinin eksi kutbunun bağlanacağı toprak ve şase referans girişidir.<br> <b>MOTOR+:</b> Kontrol edilecek doğru akım fırçalı motorun birinci besleme terminalidir.<br> <b>MOTOR-:</b> Kontrol edilecek doğru akım fırçalı motorun ikinci besleme terminalidir.<br> <br> Bağlantı işlemi gerçekleştirilirken öncelikle güç kaynağının enerjisi tamamen kesilir ve sistemin elektriksiz olduğundan emin olunur. Akım taşıma kapasitesine uygun, tercihen en az 4 mm² veya 6 mm² kesitinde çok damarlı bakır kablolar hazırlanır ve iletken uçları uygun pabuçlarla sonlandırılır. Önce motor kabloları MOTOR+ ve MOTOR- klemenslerine takılarak vidalar sıkıca sabitlenir. Ardından doğru akım güç kaynağının artı kablosu POWER+ klemensine, eksi kablosu ise POWER- klemensine kutup yönlerine azami dikkat gösterilerek bağlanır. Kart üzerinde ters kutup koruma elemanı bulunmadığından besleme kablolarının ters takılması kart bileşenlerine anında kalıcı hasar verebilir.<br> <br> Ana kart üzerindeki beyaz soketlere potansiyometre, üç konumlu basmalı anahtar ve dijital gösterge kabloları yön çentiklerine uygun şekilde takılır. Potansiyometre ve yön şalteri, birlikte verilen montaj aparatları ve somunlar yardımıyla kontrol panosu veya cihaz kutusu üzerindeki montaj deliklerine sabitlenir. Dijital gösterge ünitesi panel penceresine yerleştirilir. Tüm mekanik sabitlemeler ve elektriksel kontroller tamamlandıktan sonra güç kaynağı açılır.<br> <br> Kullanım aşamasında, üç konumlu anahtar orta konumdayken motor tamamen durur haldedir. Anahtar I konumuna getirildiğinde motor ileri yönde dönmeye başlar. Hız ayarı için potansiyometre çevrildikçe dijital ekranda 0 ile 100 arasında bir değer belirir ve motor devri bu değere paralel olarak artar. Motorun dönüş yönünü değiştirmek için önce anahtar orta sıfır konumuna getirilerek motorun mekanik olarak durması beklenir, ardından II konumuna alınarak ters yönde güvenle hızlandırılır. Bu geçiş usulü hem röle kontaklarının hem de motor mekaniğinin ömrünü korur.<br> <br> Kart; 12V kuru ve jel aküler, 24V endüstriyel anahtarlamalı güç kaynakları, 36V lityum batarya paketleri ve 48V doğru akım şebekeleriyle tam uyumludur. Ayrıca Arduino, Raspberry Pi, ESP32 ve PLC gibi harici otomasyon ve kontrol platformlarıyla tasarlanan fırçalı motor kontrol projelerinde ana güç anahtarlama katı olarak Arduino ile uyumludur.<br> <br> <b>Avantajlar ve Faydalar</b><br> Yüksek Enerji Verimliliği ve Minimum Isı Kaybı: Doğrusal dirençlerle yapılan gerilim düşürme işlemlerinde çekilen akımın büyük kısmı direnç üzerinde ısıya dönüşerek enerjinin boşa harcanmasına neden olur. Bu kartta kullanılan darbe genişlik modülasyonu tekniği, transistörleri tamamen iletimde ya da tamamen kesimde tutarak iç direnci minimuma indirir. Bu durum hem enerji kaynaklarının verimli kullanılmasını sağlar hem de aküyle çalışan taşınabilir sistemlerde batarya ömrünü önemli ölçüde uzatır.<br> <br> Düşük Devirlerde Kararlı Tork Üretimi: Doğru akım motorlarında gerilim doğrudan düşürüldüğünde motorun manyetik alan gücü zayıflar ve motor düşük hızlarda yük altında kolayca durma eğilimi gösterir. PWM kontrolünde ise motora uygulanan gerilim darbeleri her zaman tam genliktedir; yalnızca darbe süresi kısalır. Böylece motor armatürü düşük dönüş hızlarında dahi güçlü tork üreterek zorlanmadan yük taşımaya devam eder.<br> <br> Kullanıcı Dostu Panel Ergonomisi: Potansiyometrenin, yön anahtarının ve dijital ekranın ana karttan bağımsız olarak kablolarla ayrılması, kullanıcıya muazzam bir pano yerleşim esnekliği sunar. Ana kart hava akımının iyi olduğu panonun iç kısmına güvenle yerleştirilirken, kontrol elemanları panonun dış kapağına monte edilerek operatörün güvenli, rahat ve ergonomik bir şekilde cihazı yönetmesi sağlanır.<br> <br> Sessiz ve Akıcı Çalışma Deneyimi: Düşük frekanslı PWM sürücüler motor sargılarında titreşime yol açarak kulak tırmalayıcı bir ıslık sesine sebep olur. 15 kHz yüksek çalışma frekansı sayesinde bu rezonans duyulabilir eşiğin üzerine çıkarılır; motor son derece sessiz, titreşimsiz ve kararlı bir devir akıcılığıyla döner.<br> <br> Entegre Röleli Donanım Güvenliği: Motor yönünü değiştirmek için harici kontaktör veya çift kutuplu karmaşık anahtar düzenekleri kurma zorunluluğu ortadan kalkar. Kart üzerinde yer alan çift 80A otomotiv sınıfı röle, ağır endüstriyel yükler altında dahi kontak yapışması riskini en aza indirerek uzun ömürlü ve kararlı bir anahtarlama güvencesi sunar.<br> <br> <b>Kimler İçin Uygundur</b><br> Makine İmalatçıları ve Endüstriyel Üreticiler: Konveyör sistemleri, sarım makineleri, etiketleme aparatları, küçük presler ve malzeme taşıma arabaları üreten atölyeler için ek bileşen gerektirmeyen, hazır, dayanıklı ve kompakt bir hız ve yön kontrol ünitesidir.<br> <br> Bakım ve Onarım Teknisyenleri: Fabrika ve tesislerde arızalanan motor sürücü panolarının yerine geçici veya kalıcı olarak takılabilecek, sahada hızlı devreye alma imkanı sunan, geniş voltaj aralığına sahip kurtarıcı bir yedek donanımdır.<br> <br> Maker Toplulukları ve Proje Geliştiricileri: Güçlü fırçalı DC motorlarla çalışan robotik projeler, elektrikli araç dönüşümleri, çekici düzenekler ve otomatik mekanizmalar inşa eden hobi meraklıları ve makerlar için yüksek akım kapasiteli pratik bir tahrik çözümüdür.<br> <br> Tarımsal Üreticiler ve Çiftçiler: Bal süzme santrifüj makineleri, yem karma helezonları, tohum eleme sistemleri ve sera otomasyonlarında aküden veya güneş enerjisinden beslenen DC motorları zahmetsizce yönetmek isteyen üreticiler için ideal bir yardımcıdır.<br> <br> Eğitim Kurumları ve Mühendislik Öğrencileri: Meslek liseleri, meslek yüksekokulları ve üniversitelerin mekatronik, elektrik ve makine laboratuvarlarında PWM prensibini, fırçalı motor dinamiklerini ve çift yönlü sürüş tekniklerini uygulamalı olarak incelemek isteyen eğitimciler ve öğrenciler için öğretici bir araçtır.<br> <br> <b>Doğru Ürünü Seçerken Dikkat Edilecekler</b><br> Motor Tipinin Doğrulanması: Bu kontrol kartı yalnızca iki kutuplu doğru akım fırçalı motorlar için tasarlanmıştır. Dahili sürücüsü bulunmayan üç kablolu fırçasız DC motorlar (BLDC), step motorlar veya alternatif akım (AC) motorları bu kart ile doğrudan çalıştırılamaz. Kullanılacak motorun gövde etiketinde DC fırçalı motor ibaresinin yer aldığından emin olunmalıdır.<br> <br> Akım Kapasitesi ve Demeraj Akımı Dengesi: Kartın nominal sürekli akım taşıma kapasitesi 40 amper, anlık tepe akım limiti ise 60 amperdir. DC motorlar ilk kalkış anında veya zorlanma durumunda normal çalışma akımlarının 3 ila 5 katı kadar yüksek demeraj akımı çekebilir. Bu nedenle kullanılacak motorun nominal çalışma akımının 30-35 amperi aşmaması ve kilitlenme anındaki tepe akımının 60 amper sınırını geçmemesi önerilir.<br> <br> Çalışma Gerilimi Uyumu: Kart 10V ile 55V DC aralığında besleme kabul eder. Motora uygulanacak gerilim, sürücüye verilen giriş gerilimiyle sınırlıdır; kart gerilim yükseltme işlemi yapmaz. 24V bir motor kullanılacaksa giriş beslemesi de 24V DC olmalıdır. Giriş voltajının hiçbir koşulda 55V sınırını aşmaması hayati önem taşır.<br> <br> Kutup Bağlantısı ve Güvenlik Bilinci: Kartın güç girişinde ters kutup koruma elemanı bulunmamaktadır. Pozitif ve negatif besleme hatlarının ters takılması MOSFET anahtarlama katının ve giriş süzgeç kondansatörlerinin anında arızalanmasına neden olur. Bu nedenle kurulum öncesinde polarite doğrulaması titizlikle yapılmalıdır.<br> <br> Kablo Kesiti ve Terminal Montajı: Yüksek akımlı hatlarda yetersiz kablo kesiti kullanılması kabloların aşırı ısınmasına ve belirgin gerilim düşümlerine yol açar. Sürekli 20-40 amper aralığında çalışacak sistemlerde en az 4 mm² ile 6 mm² kesitli çok damarlı bakır iletkenler tercih edilmeli ve klemens vidaları düzenli aralıklarla kontrol edilmelidir.<br> <br> <b>Güvenli Kullanım, Bakım ve Saklama</b><br> Polariteye Azami Dikkat: Cihazı çalıştırmadan önce güç kaynağının artı ucunun POWER+ terminaline, eksi ucunun POWER- terminaline bağlandığı mutlaka bir ölçü aleti veya renkli kablo kodlaması ile doğrulanmalıdır. Ters kutup bağlantısı elektronik devre elemanlarını tahrip edeceği için devreye enerji vermeden önce çift kontrol kuralı uygulanmalıdır.<br> <br> Doğal Hava Sirkülasyonu ve Isı Yönetimi: Kart üzerindeki alüminyum soğutucu blokların ortam havasıyla serbestçe temas etmesi gerekir. Kontrol kartı kapalı bir pano içerisine yerleştirilecekse kutu gövdesinde havalandırma panjurları bulunmalı, 30 amper üzerindeki sürekli yüksek akımlı kullanımlarda pano içine küçük bir DC fan eklenerek cebri soğutma sağlanmalıdır.<br> <br> Yön Değişimlerinde Duruş Kuralı: Motor yüksek hızda dönerken üç konumlu anahtar aniden ters yöne çevrilmemelidir. Hızlı yön değişimi, motor armatürünün ürettiği ters elektromotor kuvvetinin röle kontaklarına ve MOSFET transistörlere aşırı voltaj darbesi bindirmesine neden olur. Yön değiştirmeden önce anahtar orta sıfır konumuna alınmalı, motorun dönüşü tamamen durduktan sonra ters yöne geçiş yapılmalıdır.<br> <br> Çevresel Etkenlerden Koruma ve Yalıtım: Devre kartı neme, sıvı temasına, iletken metal talaşlarına ve aşırı toza karşı korunmalıdır. Kart montajı yapılırken alt yüzeyindeki lehimli yolların metal gövdelere temas etmesini önlemek amacıyla plastik yükseltici ayaklar veya yalıtkan ara parçalar kullanılmalıdır.<br> <br> Periyodik Klemens Bakımı ve Saklama Şartları: Yüksek akım ve mekanik titreşim zamanla klemens vidalarının gevşemesine yol açabilir. Gevşek bağlantılar ark oluşumuna ve aşırı ısınmaya neden olacağından terminal vidaları periyodik olarak kontrol edilip sıkılmalıdır. Cihaz kullanılmadığı dönemlerde eksi 20 ile artı 65 derece sıcaklık aralığında, nemsiz ve doğrudan güneş ışığı almayan kuru bir ortamda muhafaza edilmelidir.<br> <br> <b>60A DC Motor PWM Hız Kontrol Kartı Hakkında Sık Sorulan Sorular</b><br> <b>Bu kontrol kartı fırçasız DC motorları çalıştırır mı?</b><br> Hayır, bu kontrol kartı yalnızca iki terminalli doğru akım fırçalı motorlar için üretilmiştir. Üç fazlı fırçasız DC motorlar dahili elektronik sürücü devreleri olmadan bu kart ile kontrol edilemez.<br> <br> <b>Dijital ekranda görünen değer motorun gerçek devir sayısı mıdır?</b><br> Hayır, ekranda yer alan 0 ile 100 arasındaki rakamlar motorun dakikadaki devir sayısını değil, motora uygulanan PWM darbe doluluk oranını yüzde cinsinden gösterir. Gerçek devir hızı motorun anma değerine, besleme gerilimine ve uygulanan mekanik yüke bağlı olarak değişir.<br> <br> <b>Cihazın girişine doğrudan 220V alternatif akım şehir şebekesi bağlanabilir mi?</b><br> Kesinlikle bağlanamaz. Bu kart yalnızca 10V ile 55V aralığındaki doğru akım gerilimlerle çalışır. Şehir şebekesinden güç almak için araya uygun güçte bir 12V, 24V, 36V veya 48V doğru akım güç kaynağı ya da doğrultucu eklenmelidir.<br> <br> <b>Güç kaynağının artı ve eksi kutupları ters bağlanırsa ne olur?</b><br> Kart üzerinde ters kutup koruma elemanı bulunmamaktadır. Pozitif ve negatif besleme hatlarının ters bağlanması durumunda devre kartı üzerindeki güç bileşenleri ve kondansatörler anında kalıcı hasar görür.<br> <br> <b>Motor dönerken aniden diğer yöne geçiş yapılabilir mi?</b><br> Doğrudan ve anlık yön değişimi tavsiye edilmez. Yüksek hızda dönen motorun ürettiği ters gerilim röle kontaklarında ark oluşumuna ve yarı iletkenlerde aşırı gerilim zorlanmasına yol açabileceğinden, önce anahtar sıfır konumuna alınıp motorun durması beklenmeli, ardından diğer yöne geçilmelidir.<br> <br> <b>Kart üzerinden sürekli olarak 60 amper akım çekilebilir mi?</b><br> Hayır, 60 amper değeri motorun ilk kalkış anı veya anlık zorlanmalar için geçerli tepe akım sınırıdır. Kartın sürekli güvenli çalışma akım kapasitesi 40 amperdir ve 30 amperin üzerindeki sürekli kullanımlarda ek soğutma fanı kullanılması önerilir.<br> <br> <b>Potansiyometre ve yön değiştirme anahtarı panoya nasıl monte edilir?</b><br> Potansiyometre ve yön şalteri ana karttan ayrılabilen soketli kablolara sahiptir. Potansiyometre üzerindeki somun ve pul açılarak pano kapağındaki montaj deliğine sabitlenir, yön anahtarı ise esnek tırnakları sayesinde pano yuvasına doğrudan geçirilerek montaj tamamlanır.<br> <br> <b>15 kHz anahtarlama frekansının pratik avantajı nedir?</b><br> 15 kHz seviyesindeki yüksek PWM frekansı, darbe anahtarlaması sırasında motor sargılarında oluşan manyetik rezonansı insan kulağının duyabileceği frekans aralığının dışına taşıyarak kulak tırmalayıcı ıslık seslerini engeller ve sessiz çalışma sunar.<br> <br> <b>Bu sürücü için hangi kablo kesiti tercih edilmelidir?</b><br> Kartın 40 ampere kadar olan sürekli çalışma kapasitesinden tam verim alabilmek için besleme ve motor hatlarında en az 4 mm² ile 6 mm² kesitinde çok damarlı bakır kablo kullanılması tavsiye edilir.<br> <br> <b>Motor bağlı değilken potansiyometre çevrildiğinde ekranda ayar yapılabilir mi?</b><br> Evet, dijital gösterge kontrol mantığına bağlı olduğundan yük olmadan da potansiyometre çevrildiğinde yüzde 0 ile 100 arasındaki doluluk oranını görüntüler. Ancak çıkış geriliminin ölçü aleti ile doğru ölçülebilmesi için çıkışa küçük de olsa bir DC yük bağlanmalıdır.<br> <br> <b>Bu kart ile akü şarj edilebilir mi veya ayarlı güç kaynağı yapılabilir mi?</b><br> Hayır, bu kart bir gerilim regülatörü değil, darbe genişlik modülasyonlu bir motor sürücüsüdür. Çıkış voltajını düşürerek sabitlemez; tam gerilim darbelerinin genişliğini ayarlar, bu nedenle akü şarjı veya hassas elektronik cihazların beslenmesi için uygun değildir.<br> <br> <b>Arduino veya PLC gibi harici kontrol sistemleriyle birlikte kullanılabilir mi?</b><br> Evet, harici mikrodenetleyici sistemlerinin röle çıkışları veya transistör anahtarlama katları üzerinden kartın yön şalteri ve potansiyometre hatları yönetilerek fırçalı DC motor sürücü projelerine güçlü bir güç katı olarak entegre edilebilir.<br> <br> <b>Kart aşırı ısındığında ne yapılmalıdır?</b><br> Kart soğutucuları aşırı ısınıyorsa çekilen sürekli akım 30-40 amper seviyelerine yakındır. Bu durumda kartın kapalı bir kutuda çalıştırılmaması, kutu gövdesine menfez açılması ve soğutucu blokların üzerine 12V veya 24V küçük bir havalandırma fanı yönlendirilmesi gerekir.<br> <br> <b>Paket İçeriği</b><br> 1 adet 60A DC motor PWM hız kontrol ana kartı<br> 1 adet kablolu ve somunlu 100K doğrusal potansiyometre ile çevirme düğmesi<br> 1 adet kablolu üç konumlu basmalı yön değiştirme anahtarı<br> 1 adet soketli şerit kablolu üç haneli kırmızı dijital gösterge ünitesi<br> <br> <b>Teknik Özellikler</b><br> <b>Ürün Tipi:</b> DC Motor Hız ve Yön Kontrol Kartı<br> <b>Kontrol Teknolojisi:</b> Darbe Genişlik Modülasyonu (PWM)<br> <b>Giriş Voltajı:</b> 10V - 55V DC<br> <b>Çıkış Voltajı:</b> Yük altında doğrusal (0 - Giriş Voltajı)<br> <b>Sürekli Çalışma Akımı:</b> 40 A<br> <b>Maksimum Anlık Akım:</b> 60 A<br> <b>Kontrol Edilebilir Motor Gücü:</b> 12V sistemde 480W sürekli (720W tepe), 24V sistemde 960W sürekli (1440W tepe), 36V sistemde 1440W sürekli (2160W tepe), 50V sistemde 2000W sürekli (3000W tepe)<br> <b>PWM Kontrol Frekansı:</b> 15 kHz (15000 Hz)<br> <b>Hız Ayar Aralığı:</b> %0 - %100 (Doğrusal kademesiz ayar)<br> <b>Hız Ayar Elemanı:</b> 100K Doğrusal Potansiyometre (Kablolu ve montaj somunlu)<br> <b>Yön Değiştirme Fonksiyonu:</b> İleri - Durdur - Geri (CW - 0 - CCW, 3 Konumlu Basmalı Şalter)<br> <b>Gösterge Tipi:</b> 3 Haneli Kırmızı 7-Segment Dijital LED Ekran (PWM Yüzde Göstergesi)<br> <b>Desteklenen Motor Tipi:</b> Doğru Akım Fırçalı Motorlar<br> <b>Röle Özellikleri:</b> 2 adet 80A 14VDC kontak kapasiteli elektromekanik güç rölesi<br> <b>Güç Transistörleri:</b> 4 adet bağımsız alüminyum soğutucu bloklu MOSFET güç katı<br> <b>Klemens Tipi:</b> 4 Pinli vidalı bariyer tipi klemens bloğu (POWER+, POWER-, MOTOR+, MOTOR-)<br> <b>Bekleme Akımı:</b> Yaklaşık 0.04 A<br> <b>Boyutlar:</b> 100 mm x 76 mm x 28 mm<br> <b>Ağırlık:</b> Yaklaşık 170 g<br> <b>Çalışma Sıcaklığı:</b> Eksi 20 ile artı 65 santigrat derece aralığı<br> <b>Montaj Tipi:</b> Panel tipi harici kontroller ve vida montaj delikli PCB<br> <b>Uyumlu Platformlar:</b> 12V 24V 36V 48V akü ve güç kaynakları, DC fırçalı motor projelerinde Arduino ile uyumludur</p>
</div>
Ürün çok güzel yumuşacık bir kumaşı var boyu ideal sadece çizli renk kahve rengi diye almıştım hardal sarısına gibi rengi ama gayet uyumlu oldu hoşumuza gitti
Giyim
Ayakkabı
Aksesuar
Elektronik
Anne & Bebek & Çocuk
Ev & Mobilya
Kozmetik & Kişisel Bakım
Spor & Outdoor
Yaşam
Süpermarket
İptal, İade ve Değişim Nasıl Yapılır?
Bu ürüne henüz yorum yazılmadı. İlk yorumu yazmak ister misin?
Yorum Yaz
