4 Eksen CNC USB Kontrol Kartı BSMCE04U-PP 100kHz Mach3 Uyumlu Elektronik El Çarkı Destekli Step ve Servo Sürücü Arayüzü
Router ve Freze Tezgahları İçin 0-10V Hız Çıkışlı Galvanik Yalıtımlı Dört Eksen Hareket Donanımı
4 Eksen CNC USB Kontrol Kartı BSMCE04U-PP, 100kHz adım frekansı ve optik izolasyonuyla step veya servo motorları bilgisayardan yöneten bir hareket arayüzüdür. Harici USB haberleşme arabirimi üzerinden bilgisayara bağlanarak freze ve router tezgahlarında hassas koordinat denetimi sunar. Çift katmanlı optokuplör yapısı ve zengin klemens bağlantıları sayesinde endüstriyel ortamlarda kararlı bir çalışma performansı sağlar.

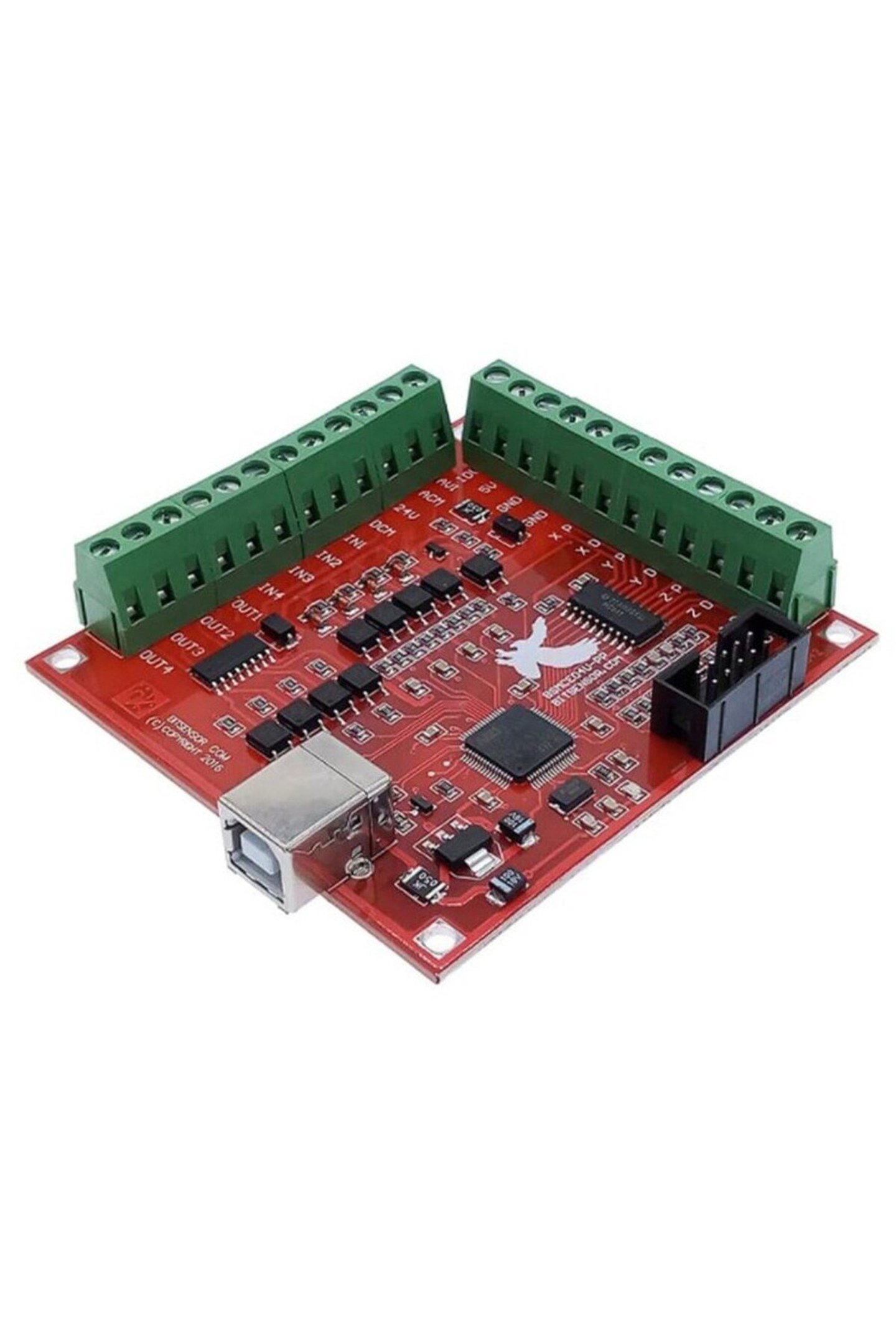

BSMCE04U-PP 4 Eksen CNC USB Kontrol Kartı Nedir ve Ne İşe Yarar
Bilgisayar destekli talaşlı imalat ve koordinat kontrol sistemlerinde merkezi işlem birimi ile mekanik hareket aktarıcıları arasında köprü görevi üstlenen donanımlar bulunur. BSMCE04U-PP 4 Eksen CNC USB Kontrol Kartı, bilgisayar ortamında hazırlanan sayısal kodları fiziksel motor hareketlerine dönüştüren gelişmiş bir hareket denetleyicisidir. Bu kart, kişisel bilgisayarlarda çalışan kontrol yazılımlarından gelen yön ve konum verilerini gerçek zamanlı olarak işler. İşlenen bu veriler, kartezyen koordinat sisteminde yer alan X, Y, Z eksenleri ile dördüncü bir döner ya da doğrusal eksen olan A eksenine ait motor sürücülerine son derece düzenli elektriksel darbe sinyalleri halinde iletilir.
Klasik sistemlerde kullanılan eski tip paralel port bağlantıları, modern bilgisayarlarda yer almadığı gibi hassas darbe üretiminde işletim sisteminin işlemci gecikmelerinden doğrudan etkilenir. BSMCE04U-PP hareket kontrol kartı ise bünyesinde barındırdığı 32 bit ARM Cortex-M3 çekirdekli STM32 mimarisine sahip mikrodenetleyici sayesinde tüm adım ve yön darbelerini donanımsal düzeyde üretir. USB haberleşme hattı üzerinden gelen üst seviye hareket komutları kartın yerel işlemcisinde arabelleğe alınır ve her bir eksen için 100 kHz seviyesine kadar ulaşan pürüzsüz kare dalga sinyallerine dönüştürülür. Bu donanımsal zamanlama yapısı, bilgisayarın arka planında çalışan diğer işlemlerden bağımsız olarak step veya servo motorların pürüzsüz, sarsıntısız ve adım kaçırmadan çalışmasını sağlar.
Gelişmiş bir CNC tezgahında yalnızca eksen motorlarını hareket ettirmek yeterli değildir; sistemin güvenli, sınırlandırılabilir ve diğer donanımlarla etkileşimli biçimde çalışması gerekir. BSMCE04U-PP kartı, harici güç kaynaklarıyla beslenen çift katmanlı optokuplör izolasyon mimarisine sahiptir. Bu yapı sayesinde acil durdurma butonları, eksen sınır anahtarları, parça veya takım boyu sıfırlama probları gibi kritik algılama elemanları kartın dijital giriş terminallerine güvenle bağlanır. Yüksek elektriksel gürültü üreten iş mili motorları, invertörler ve mekanik anahtarlar bilgisayarın USB mantık devresinden tamamen izole edilerek elektriksel sıçramaların ve parazitlerin bilgisayara zarar vermesi veya sistemin kilitlenmesi engellenir.
Bu hareket denetleyici aynı zamanda iş mili devir hızını otomatik olarak yönetebilmek için 0-10V analog hız referans sinyali üretir. Açık kollektör yapısındaki dört adet bağımsız röle kontrol çıkışı ile soğutma sıvısı pompası, toz emme ünitesi, talaş üfleyici ve iş mili çalıştırma gibi yardımcı fonksiyonlar doğrudan kontrol paneli üzerinden veya komutlarla otomatik olarak açılıp kapatılabilir. Kart üzerinde yer alan özel el çarkı giriş portu ise operatörlerin parça sıfırlama ve manuel yanaşma operasyonlarını tezgah başında büyük bir kolaylıkla gerçekleştirmesine imkan tanır.
Öne Çıkan Özellikler
BSMCE04U-PP 4 eksen hareket kontrol kartının sunduğu temel donanımsal ve operasyonel özellikler aşağıda listelenmiştir:
4 Eksen Eşzamanlı Hareket Denetimi: X, Y, Z ve A eksenleri olmak üzere dört bağımsız ekseni eşzamanlı ve tam senkronize biçimde yönlendirerek karmaşık üç boyutlu işleme yüzeylerinde kesintisiz hareket akışı sunar. 100 kHz Maksimum Adım Frekansı: Eksen başına 100.000 darbe/saniye frekans üretebilen güçlü zamanlayıcı altyapısı, yüksek mikro adım oranlarında dahi eksenlerin yüksek hızlarda kararlı ve pürüzsüz ilerlemesine olanak tanır. 32-Bit ARM İşlemci Mimarisi: STM32 serisi yüksek performanslı mikrodenetleyici donanımı, hareket algoritmalarını yerel olarak hesaplayarak bilgisayar işlemcisi üzerindeki zamanlama yükünü tamamen ortadan kaldırır. Galvanik Optokuplör İzolasyonu: EL357N optik bağlaçlar ile donatılmış giriş ve çıkış katları, atölye ortamındaki endüktif parazitleri ve elektriksel gürültüleri bilgisayar USB hattından bütünüyle izole eder. Harici 12-24V Endüstriyel Besleme Desteği: İzolasyon devreleri ve harici giriş çıkış portları, endüstriyel panolarda yaygın olarak kullanılan 12V ile 24V DC güç kaynaklarıyla güvenle beslenir. 0-10V Analog İş Mili Hız Çıkışı: AVI ve ACM terminalleri üzerinden değişken frekanslı invertör sürücülerine hassas analog voltaj ileterek iş mili devir hızının yazılımdan kesintisiz ayarlanmasını mümkün kılar. 4 Adet Açık Kollektör Çıkış Portu: ULN2003 sürücü katı ile güçlendirilmiş çıkış hatları, harici röle modüllerini doğrudan sürerek soğutma pompası, sisleme ve aydınlatma gibi yardımcı üniteleri devreye alır. 4 Adet Çok Amaçlı Dijital Giriş Portu: Acil durdurma butonu, sınır anahtarları ve otomatik takım sıfırlama probu gibi emniyet ve referanslama sensörlerinin doğrudan bağlanabileceği korumalı giriş hattı sunar. 10 Pinli Elektronik El Çarkı Arabirimi: Kart üzerindeki 2x5 pinli kutulu soket, operatörlerin manuel eksen seçimi ve kademeli ilerleme sağlayan el çarkı ünitelerini doğrudan entegre etmesini sağlar. 74HC541 Hat Sürücü Tampon Devresi: Adım ve yön sinyallerini harici motor sürücülere taşırken sinyal bütünlüğünü koruyan, 25 mA akım basma ve batırma kabiliyetine sahip tampon entegresi içerir. Endüstriyel Tip-B USB Soket Bağlantısı: Titreşim ve sarsıntılara karşı yüksek mekanik tutunma sağlayan standart metal gövdeli USB Tip-B soketi ile harici kablo bağlantısı üzerinden kesintisiz veri akışı yürütür. Kompakt Ölçüler ve Kolay Pano Montajı: 81.5 x 77.5 mm boyutlarındaki optimize edilmiş baskı devre tasarımı, dört köşesinde yer alan montaj delikleriyle elektrik panolarına kolaylıkla sabitlenir.
Kullanım Alanları
BSMCE04U-PP kontrol kartı, koordinat kontrollü imalatın ve hassas hareket yönetiminin gerekli olduğu çok geniş bir endüstriyel ve hobi odaklı uygulama yelpazesine hitap eder. Ahşap işleme ve mobilya sanayinde faaliyet gösteren CNC router tezgahlarında yaygın olarak tercih edilir. Masif ahşap, MDF, sunta ve kontrplak gibi malzemelerin plaka kesimi, desen kazıması, kapak profili açılması ve üç boyutlu ahşap rölyef oyma işlemlerinde dört eksenli senkron yapısıyla pürüzsüz yüzey kalitesi elde edilmesini sağlar. Dördüncü eksen desteği sayesinde divizör veya döner tabla mekanizmaları eklenerek silindirik ayaklar, ahşap sütunlar ve heykeller kolayca işlenebilir.
Reklamcılık, tabela üretimi ve görsel iletişim sektöründe akrilik, pleksiglas, polikarbonat, alüminyum kompozit panel ve dekota gibi malzemelerin hassas kesiminde üstün bir hareket kararlılığı sunar. Harf kesimleri, ışıklı kutu tabela panelleri, mimari maket parçaları ve dekoratif panel üretiminde kesici takım hareketlerini kesintisiz yöneterek kenar pürüzlülüğünü minimum seviyeye indirir. Hızlı yön değişimlerinde dahi motor ivmelenmelerini doğru kontrol ederek malzemede yanma veya çapaklanma oluşmasının önüne geçer.
Kalıpçılık, prototip üretimi ve hafif metal talaşlı imalat operasyonlarında alüminyum, pirinç, bakır, delrin, kestamid ve teflon gibi materyallerin frezelenmesinde güvenilir bir çözüm oluşturur. Mekanik Ar-Ge atölyelerinde özel tasarlanan makine parçalarının prototiplerinin çıkarılmasında, aparat gövdelerinin hassas ölçülerle işlenmesinde ve elektronik devre kartı kazıma tezgahlarında mikron düzeyindeki yolların hatasız açılmasında başarılı sonuçlar verir. Otomatik takım sıfırlama probu girişi, her takım değişiminde Z ekseni referansını sıfır hata ile yakalayarak parça bağlama sürelerini ciddi ölçüde kısaltır.
Eski nesil paralel portlu tezgahların modernizasyon ve retrofit projelerinde en pratik dönüşüm aracı olarak kullanılır. Masaüstü bilgisayarlara ve eski işletim sistemlerine bağımlı kalmış mevcut CNC freze veya torna tezgahları, bu kontrol kartı sayesinde güncel taşınabilir dizüstü bilgisayarlar veya modern masaüstü sistemlerle USB hattı üzerinden sorunsuz çalışır hale getirilir. Bu modernizasyon, atölye zemininde yer tasarrufu sağlarken arıza risklerini ve bakım güçlüklerini bertaraf eder.
Eğitim kurumlarında, mesleki ve teknik liselerde, üniversitelerin makine, mekatronik ve talaşlı imalat laboratuvarlarında öğrencilerin CNC kinematiğini ve koordinat kontrol mantığını kavramaları amacıyla inşa edilen eğitim tezgahlarında geniş yer bulur. Öğrencilerin parametre yapılandırmasını, eksen sınırlandırmasını ve emniyet zinciri kurulumunu birebir deneyimlemesine elverişli, anlaşılır ve güvenli bir platform sunar. Ayrıca özel otomasyon projelerinde kartezyen sıvı dozajlama cihazları, koordinatlı kamera kaydırma mekanizmaları, sünger ve strafor kesiciler ile koordinatlı test istasyonlarında çok yönlü bir hareket kontrolörü olarak değerlendirilir.
Uyumluluk, Bağlantı ve Kullanım

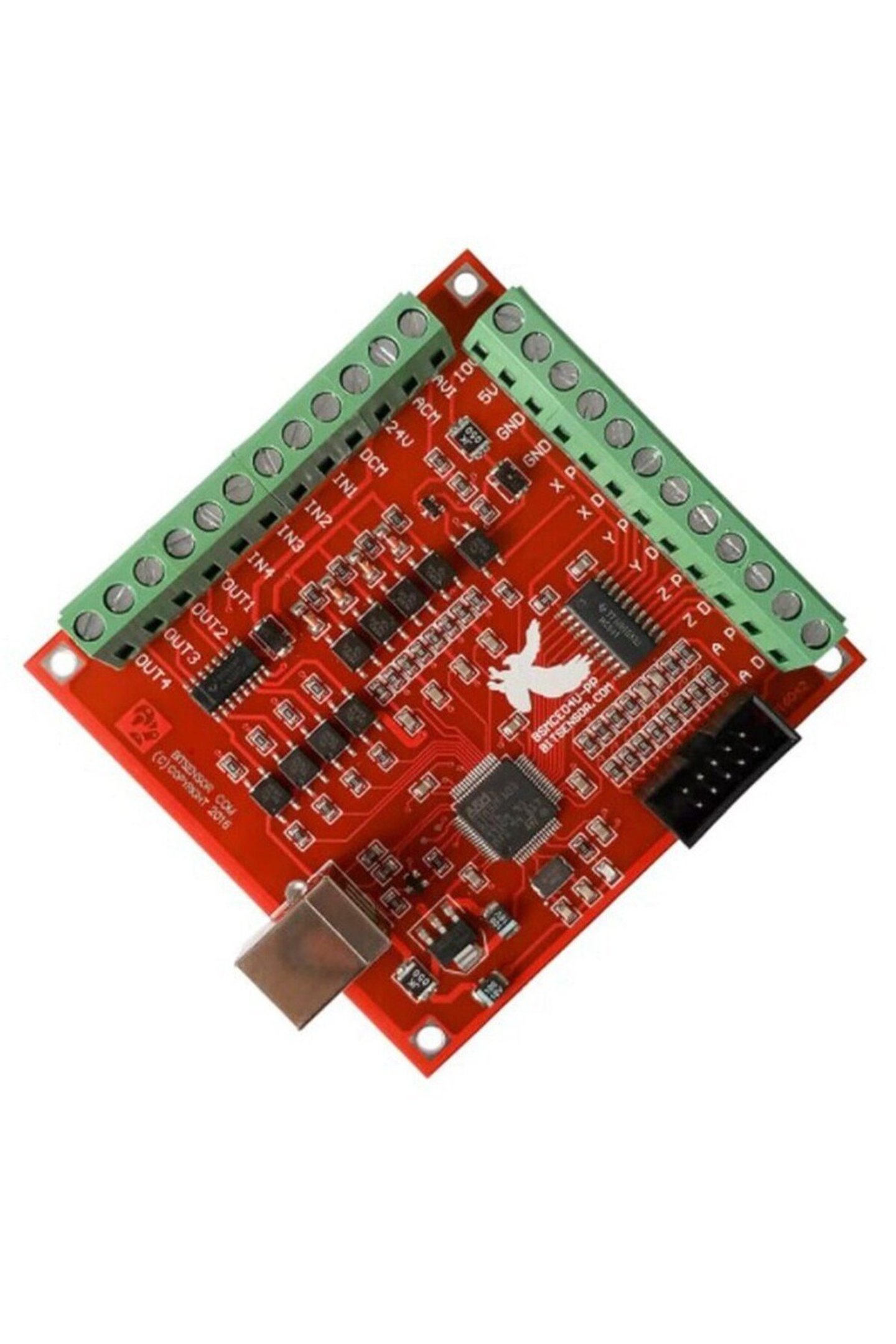

BSMCE04U-PP kontrol kartının devreye alınması sürecinde elektriksel bağlantıların doğru klemenslere yapılması ve yazılım ayarlarının eksiksiz tamamlanması hayati önem taşır. Kart üzerinde yer alan klemenslerin ve bağlantı noktalarının işlevleri şunlardır:
10V: İş mili hız kontrolü için harici 10V DC besleme gerilimi giriş ucudur; genellikle değişken frekanslı invertörün 10V referans çıkışından beslenir. AVI: İş mili devir hızını oransal olarak ayarlayan 0-10V analog gerilim çıkış terminalidir; doğrudan invertörün analog girişine bağlanır. ACM: 0-10V analog hız devresi ve harici 10V beslemesi için ayrılmış analog toprak referansı hattıdır. 24V: Giriş ve çıkış optokuplör katlarının çalışması için gerekli harici 12V ile 24V DC regüle güç kaynağının pozitif kutup bağlantı noktasıdır. DCM: Harici 12-24V güç kaynağının negatif referans ucu ve dijital giriş sinyalleri için ortak şasi bağlantı hattıdır. IN1: Birinci izole dijital giriş terminalidir; genel güvenlik amacıyla acil durdurma butonu bağlantısı için yapılandırılır. IN2: İkinci izole dijital giriş terminalidir; X, Y, Z ve A eksen sınır anahtarlarının ortak sinyal hattı olarak kullanılır. IN3: Üçüncü izole dijital giriş terminalidir; otomatik takım boyu sıfırlama probu veya parça yüzeyi algılama dokunma plakası için ayrılmıştır. IN4: Dördüncü izole dijital giriş terminalidir; tezgah eksen başlangıç referans anahtarları bağlantısı için değerlendirilir. OUT1: Birinci açık kollektör çıkış ucudur; harici bir röle üzerinden iş milini çalıştıran invertör başlatma kontağını kontrol eder. OUT2: İkinci açık kollektör çıkış ucudur; harici röle aracılığıyla soğutma sıvısı pompasını otomatik olarak devreye alır. OUT3: Üçüncü açık kollektör çıkış ucudur; talaş üfleme, sisleme veya toz emme sistemine ait röle devresini yönetir. OUT4: Dördüncü açık kollektör çıkış ucudur; kabin aydınlatması, harici uyarı lambası veya genel amaçlı yardımcı eyleyicileri sürer. 5V: Step ve servo motor sürücülerinin optokuplör mantık girişi için ayrılmış pozitif referans gerilimi çıkış terminalidir. GND: Motor sürücülerinin mantık katı için sinyal şasisi ve ortak toprak hattı terminalidir. XP: X ekseni motor sürücüsüne ait adım darbesi sinyal çıkış terminalidir. XD: X ekseni motor sürücüsüne ait hareket yönü sinyal çıkış terminalidir. YP: Y ekseni motor sürücüsüne ait adım darbesi sinyal çıkış terminalidir. YD: Y ekseni motor sürücüsüne ait hareket yönü sinyal çıkış terminalidir. ZP: Z ekseni motor sürücüsüne ait adım darbesi sinyal çıkış terminalidir. ZD: Z ekseni motor sürücüsüne ait hareket yönü sinyal çıkış terminalidir. AP: Dördüncü eksen motor sürücüsüne ait adım darbesi sinyal çıkış terminalidir. AD: Dördüncü eksen motor sürücüsüne ait hareket yönü sinyal çıkış terminalidir.

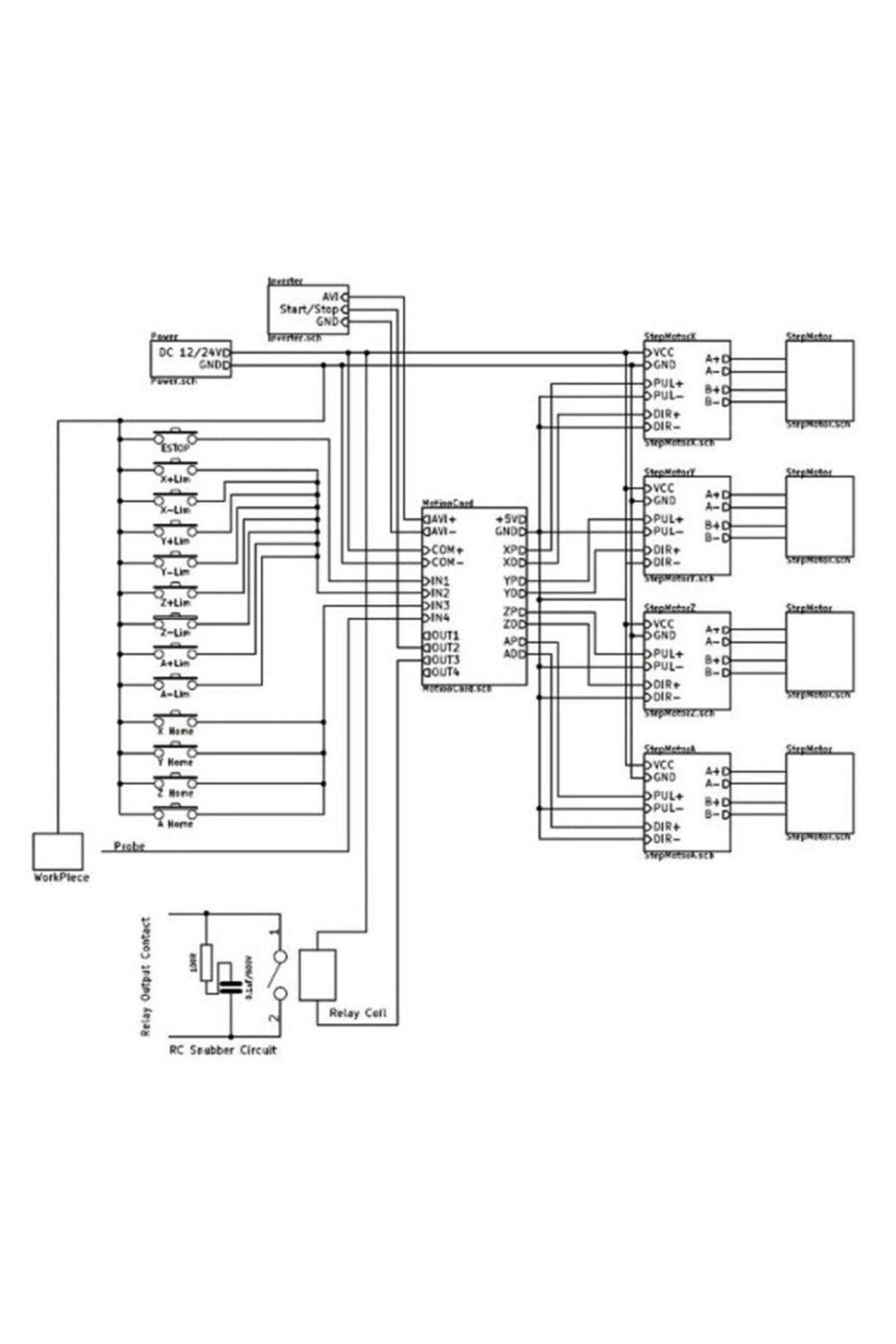

Sistemin fiziksel kablolama adımlarında öncelikle güç altyapısı kurulmalıdır. Kartın mantık işlemcisi bilgisayarın USB portundan gelen 5V gerilim ile enerjilenir; ancak dijital girişlerin, çıkışların ve analog devrenin çalışabilmesi için 24V ve DCM terminallerine harici bir 12-24V DC regüle güç kaynağı bağlanmalıdır. Burada en kritik kural, harici güç kaynağının DCM şasi hattı ile bilgisayarın USB şasisinin veya sürücü mantık GND hattının kesinlikle birbirine birleştirilmemesidir. Bu ayrım korunduğu sürece optik izolasyon tam koruma sağlar.
Step motor sürücülerinin karta bağlanmasında iki yaygın yöntem izlenebilir. Ortak anot bağlantı yönteminde, sürücülerin PUL+ ve DIR+ terminalleri köprülenerek kontrol kartının 5V çıkışına taşınır; sürücülerin PUL- uçları ilgili eksenin darbe pinine, DIR- uçları ise ilgili eksenin yön pinine bağlanır. Ortak katot bağlantı yönteminde ise sürücülerin PUL- ve DIR- terminalleri kartın GND terminaline aktarılır; PUL+ ve DIR+ uçları ilgili eksen çıkışlarına yönlendirilir. Kart üzerindeki 74HC541 hat sürücü entegresi her iki bağlantı şeklini de 25 mA seviyesine kadar başarıyla destekler.
Giriş terminalleri aktif düşük mantıkla çalışır. Acil durdurma butonları veya mekanik sınır anahtarları normalde kapalı ya da normalde açık kontak yapısında seçilebilir. Bağlantı, kontakların bir ucunun ilgili giriş pinine, diğer ucunun ise harici beslemenin DCM terminaline bağlanmasıyla tamamlanır. Butona basıldığında veya sınır anahtarına temas edildiğinde giriş ucu DCM seviyesine çekilerek yazılıma anlık sinyal iletilir.
Yazılım kurulumunda, kontrol yazılımının kurulu olduğu ana dizin altındaki PlugIns klasörüne BSMCE04U-PP kartına ait RnRMotion.dll eklenti dosyası kopyalanır. Yazılım ilk kez başlatıldığında ekrana gelen hareket denetleyici seçim penceresinden RnRMotion eklentisi varsayılan kontrol donanımı olarak işaretlenir. Ardından giriş çıkış ayar pencerelerinden motor adımları, eksen yönleri, sınır anahtarı kutupları ve acil durdurma fonksiyonları kartın pin şemasına göre yapılandırılır. Motor ayarları menüsünde her eksenin birim başına düşen adım sayısı, maksimum ilerleme hızı ve ivmelenme eğrileri mekanik aktarım oranlarına göre belirlenerek sistem test sürüşüne hazır hale getirilir. Mach3 ile uyumludur, DrufelCNC ile uyumludur, grblHAL ile uyumludur.
Bu ürün paketinde USB bağlantı kablosu yer almamaktadır. Kartın bilgisayara bağlanabilmesi için standart bir USB Tip-A - Tip-B yazıcı tipi korumalı bağlantı kablosu haricen temin edilmelidir. Endüstriyel gürültülerin yoğun olduğu atölye şartlarında parazitsiz ve kesintisiz veri aktarımı sağlamak amacıyla gövdesinde ferrit filtre boğumu bulunan ve dış örgülü ekranlamaya sahip kaliteli bir kablo tercih edilmesi önerilir.
Avantajlar ve Faydalar
BSMCE04U-PP kontrol kartı, atölye ve üretim ortamlarında iş akışını kolaylaştıran, verimliliği artıran ve operasyonel güvenliği yükselten bir dizi somut fayda sağlar. En belirgin kazanım, çağ dışı kalmış paralel port gereksinimini ortadan kaldırarak çağdaş masaüstü ve taşınabilir dizüstü bilgisayarlar üzerinden tam teşekküllü CNC kontrolü sunmasıdır. Bu esneklik, kullanıcıların tezgah başında hantal bilgisayar kasaları yerine modern, kompakt ve enerji verimli taşınabilir cihazları rahatlıkla konumlandırmasını mümkün kılar.
Yerel 32 bit ARM mikrodenetleyicinin sağladığı donanımsal darbe üretimi, adım zamanlamalarının kusursuz bir ritimle motorlara iletilmesini sağlar. Bilgisayar işletim sistemlerinde meydana gelebilecek anlık takılmalar, arka plan güncellemeleri veya grafik yükleri donanımın ürettiği 100 kHz frekanslı sinyal katarını etkilemez. Sonuç olarak motorlar sarsıntısız, düşük gürültülü ve yüksek tork kararlılığıyla hareket eder; rezonans kaynaklı adım kaçırma riskleri bütünüyle bertaraf edilir.
Çift katmanlı optokuplör izolasyonu, sistemin uzun ömürlü ve kesintisiz çalışmasında kritik bir koruma kalkanı oluşturur. Özellikle yüksek güçlü iş mili motorlarının, frekans invertörlerinin ve endüktif kontaktörlerin devreye girip çıkması sırasında şebeke ve şasi hatlarında oluşan voltaj sıçramaları, bu optik bariyeri aşamaz. Böylece bilgisayarın hassas anakart ve USB denetleyicisi hasar görme riskine karşı korunurken, tezgahın beklenmedik anlarda durarak iş parçasını bozması engellenir.
Entegre 0-10V analog çıkış kabiliyeti, operatörün tezgah başında manuel olarak invertör potansiyometresi ayarlama zorunluluğunu ortadan kaldırır. Hazırlanan CAM programındaki kesme hızları doğrultusunda iş mili devri komutlar üzerinden otomatik olarak ayarlanır. Bu durum, farklı malzeme katmanlarında veya takım tiplerinde optimum kesme hızının korunmasını sağlayarak kesici takım ömrünü uzatır ve işlenen yüzeyin pürüzsüzlüğünü üst seviyeye çıkarır.
Kartın üzerinde hazır bulunan 10 pinli el çarkı arabirimi, parça sıfırlama sürelerinde belirgin bir zaman kazancı sağlar. Operatör klavye veya fare başında vakit harcamak yerine el çarkı üzerinden eksen seçimi yaparak kesici ucu iş parçası referansına milimetrenin yüzde biri hassasiyetinde yaklaştırabilir. Hem zamandan tasarruf sağlayan hem de çarpma risklerini azaltan bu yapı, üretim verimliliğini doğrudan artırır.
Kimler İçin Uygundur
BSMCE04U-PP hareket kontrol kartı, üretim disiplini ve teknik seviyesi farklı pek çok kullanıcı grubu için ideal bir denetim platformudur. Kendi CNC tezgahını sıfırdan tasarlayıp inşa eden makerlar, amatör makine yapımcıları ve robotik meraklıları için anlaşılır klemens yapısı, kapsamlı bağlantı desteği ve yaygın kullanım tecrübesi sayesinde mükemmel bir başlangıç ve ilerleme donanımıdır.
Atölyesinde veya işletmesinde eski nesil paralel portlu kontrol altyapısına sahip CNC makineleri bulunan ve bunları modern bilgisayarlarla çalışacak şekilde yenilemek isteyen teknik servis uzmanları, ustalar ve bakım ekipleri için zahmetsiz bir modernizasyon çözümü sunar. Pano revizyonlarında mevcut sürücülere ve güç kaynaklarına kolayca adapte edilebilir.
Ahşap, tabela, reklam, prototip modelleme ve pleksi işleme alanlarında ticari faaliyet yürüten küçük ve orta ölçekli işletmeler için ekonomik, stabil ve uzun süre arıza yapmadan çalışabilecek bir iş gücü ortağıdır. Tezgahın duruş sürelerini azaltarak günlük parça işleme kapasitesini güvenceye alır.
Üniversitelerin mühendislik fakültelerinde, teknoloji merkezlerinde, meslek yüksekokullarında ve mesleki teknik liselerde CNC teknolojileri eğitimi veren akademisyenler ve eğitmenler için ideal bir eğitim aracıdır. Öğrencilere koordinat sistemlerini, giriş çıkış etkileşimlerini ve hareket kontrol prensiplerini somut ve güvenli bir donanım üzerinden anlatma kolaylığı sağlar.
Hassas mekanik test düzenekleri, koordinatlı sıvı döküm aparatları, biyomedikal taşıyıcı sistemler ve laboratuvar tipi otomatik konumlandırma mekanizmaları geliştiren Ar-Ge mühendisleri için kompakt boyutları ve güvenilir sinyal kararlılığıyla esnek bir otomasyon omurgası vazifesi görür.
Doğru Ürünü Seçerken Dikkat Edilecekler
Bir hareket kontrol kartı seçerken mevcut mekanik düzenek ve elektriksel bileşenlerle olan uyumun titizlikle değerlendirilmesi gerekir. İlk olarak tezgahın eksen sayısı netleştirilmelidir. BSMCE04U-PP modeli en fazla 4 eksene kadar bağımsız hareket desteği sağlar. Eğer 5 veya 6 eksenli bir mekanik yapı planlanıyorsa daha üst kanal sayısına sahip kartlar değerlendirilmelidir; ancak standart üç eksenli routerlar ve divizör eklenmiş dört eksenli frezeler için bu kart tam uyumludur.
Maksimum adım frekansı ihtiyacı göz önünde bulundurulmalıdır. Kartın kanal başına sunduğu 100 kHz tavan frekans değeri, vidalı mil veya kramayer dişli tahrikli sistemlerde yaygın mikro adımlama oranları altında yüksek ilerleme hızlarına rahatlıkla ulaşır. Ancak çok yüksek hatveye veya olağanüstü yüksek enkoder çözünürlüğüne sahip devasa servo sistemlerde gerekli darbe frekansının 100 kHz sınırını aşıp aşmadığı hesaplanmalıdır.
Güç altyapısının eksiksiz planlanması şarttır. Bu kart yalnızca USB kablosundan beslenerek tüm fonksiyonlarını yerine getiremez; giriş ve çıkış optik izolasyonunun çalışması için harici bir 12V veya 24V DC güç kaynağına mutlak suretle ihtiyaç duyar. Panoda bu gerilimi sağlayacak kararlı bir endüstriyel güç kaynağının bulunup bulunmadığı kontrol edilmelidir.
Step motor sürücülerinin sinyal kabul yapısı incelenmelidir. Kartın adım ve yön çıkışları hem 5V ortak anot hem de ortak katot bağlantı standartlarıyla uyumludur. Sürücülerin 5V mantık gerilimiyle çalıştığından emin olunmalı, 24V mantık sinyaliyle çalışan özel sürücüler kullanılacaksa uygun direnç veya seviye dönüştürücüler hesaba katılmalıdır.
Kullanılacak bilgisayar donanımı, yazılım ekosistemi ve kablo gereksinimi de seçim kriterleri arasındadır. Kart, Windows XP, 7, 8, 10 ve 11 işletim sistemlerinin hem 32-bit hem de 64-bit sürümlerinde sorunsuz görev yapar. USB haberleşmesi sayesinde paralel portu bulunmayan dizüstü bilgisayarlarla tam uyum sağlar. Ürün paketinde USB kablosu bulunmadığından, panodan bilgisayara uzanacak mesafeye uygun ekranlı bir USB Tip-A - Tip-B kablonun ayrıca temin edilmesi gerektiği unutulmamalıdır.
Güvenli Kullanım, Bakım ve Saklama

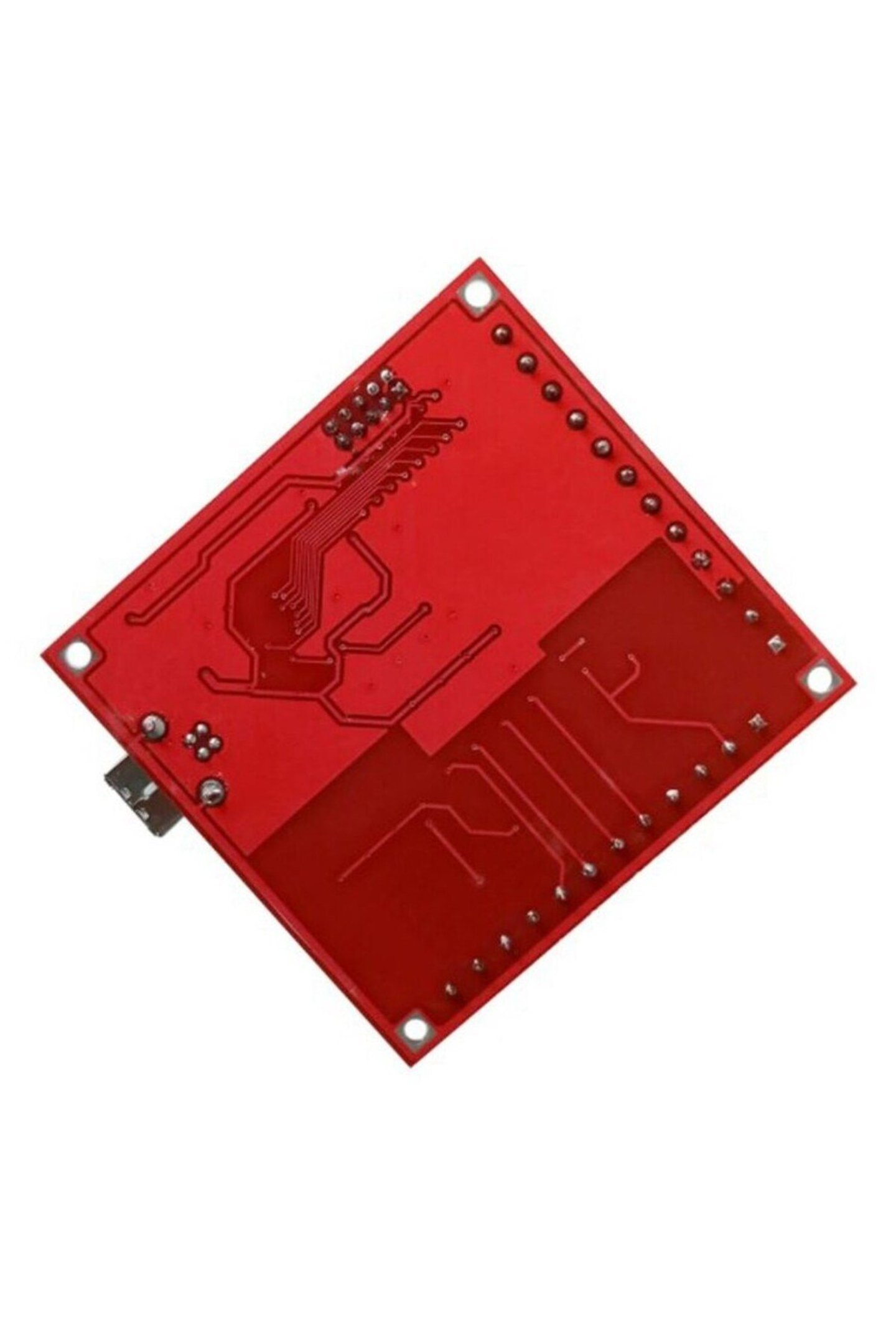

Elektronik hareket kontrol kartlarının uzun ömürlü ve hatasız çalışmasını sağlamak için montaj, kablolama ve çalışma ortamında belirli kurallara titizlikle uyulmalıdır. Kartın elektrik panosu içerisine montajı yapılırken dört köşesindeki deliklere plastik ya da yalıtkan yükseltici rondelalar yerleştirilmeli, devre kartının arkasında yer alan lehim yollarının pano metal yüzeyine temas ederek kısa devre oluşturması kesinlikle engellenmelidir.
Kablolama aşamasında besleme polaritesine azami dikkat gösterilmelidir. 24V ve DCM terminallerine ters gerilim uygulanması izolasyon katındaki koruma diyotlarına ve entegrelere hasar verebilir. Harici güç kaynağının DCM terminali ile bilgisayarın USB toprak hattı asla birleştirilmemelidir; bu iki hattın birbirine köprülenmesi durumunda kartın optokuplör izolasyon özelliği işlevsiz hale gelir ve yüksek voltaj darbeleri doğrudan bilgisayarın USB portuna akar.
Elektromanyetik parazitlerin önlenmesi adına, step motor kabloları ve iş mili güç kabloları gibi yüksek akım taşıyan hatlar mutlaka blendajlı seçilmeli ve bu ekranlar tek noktadan pano topraklamasına bağlanmalıdır. Kontrol kartına gelen USB veri kablosu, motor güç hatlarıyla aynı kablo kanalı içerisinden geçirilmemeli, ayrı bir rotadan taşınmalıdır. USB kablosu üzerinde yer alan ferrit filtre boğumu korunmalı ve kablo boyu mümkün olduğunca kısa tutulmalıdır.
Atölye ortamında ortaya çıkan ahşap tozu, metal talaşı ve soğutma sıvısı zerrecikleri elektronik kartlar için ciddi arıza kaynağıdır. BSMCE04U-PP kartı, toza ve neme karşı tam korumalı, havalandırma menfezleri filtreli bir elektrik panosu içerisine kapatılmalıdır. İletken metal tozlarının kart üzerine yapışması durumunda baskı devre yolları arasında kaçak akımlar ve kısa devreler oluşabilir. Periyodik bakımlarda kart yüzeyi kuru, yağsız basınçlı hava veya antistatik fırça yardımıyla temizlenmelidir.
Klemens bağlantılarında kullanılan vidalar belirli aralıklarla kontrol edilmeli, tezgah titreşimlerinden kaynaklanabilecek kablo gevşemeleri sıkılarak giderilmelidir. Kartın saklanması gerektiği durumlarda antistatik ambalajı içerisinde, doğrudan güneş ışığı almayan, aşırı nem ve korozyondan uzak, oda sıcaklığındaki kuru ortamlarda muhafaza edilmesi tavsiye edilir.
BSMCE04U-PP 4 Eksen CNC USB Kontrol Kartı Hakkında Sık Sorulan Sorular
Bu kontrol kartı step motorları doğrudan çalıştırabilir mi? Hayır, bu kart bir hareket kontrol arayüzüdür ve motorları doğrudan sürmez; step veya servo motorları çalıştırmak için harici motor sürücülerine adım ve yön sinyalleri iletir.
Kartın çalışabilmesi için harici bir 24V güç kaynağı bağlamak zorunlu mudur? Evet, kartın USB mantık işlemcisi bilgisayardan beslense bile sınır anahtarları, acil durdurma, röle çıkışları ve analog hız devresinin çalışması için 24V ve DCM terminallerine harici 12-24V DC güç bağlanması zorunludur.
64 bit Windows 10 ve Windows 11 işletim sistemlerinde kullanılabilir mi? Evet, darbe üretimini kendi üzerindeki 32 bit ARM işlemcide donanımsal olarak gerçekleştirdiği için Windows XP, 7, 8, 10 ve 11 işletim sistemlerinin hem 32-bit hem de 64-bit sürümleriyle tam uyumlu çalışır.
Step motor sürücülerine bağlantı ortak anot mu yoksa ortak katot mu yapılmalıdır? Kart üzerinde yer alan 74HC541 hat sürücü entegresi her iki yapıyı da destekler; sürücülerinizin özelliklerine göre 5V ortak anot veya GND ortak katot yöntemlerinden dilediğinizi uygulayabilirsiniz.
Acil durdurma butonu ve eksen sınır anahtarları nereye bağlanır? Acil durdurma butonu genellikle IN1 girişine, eksen sınır anahtarları ise IN2 girişine bağlanır; anahtarların diğer kontak ucu harici beslemenin DCM şasi terminaline bağlanarak aktif düşük mantıkla çalıştırılır.
İş mili motorunun devir hızı bu kart üzerinden nasıl ayarlanır? Kartın AVI ve ACM terminalleri değişken frekanslı invertörün analog hız girişine bağlanır, 10V ve ACM terminallerine invertörün referans voltajı girilir ve yazılım üzerinden komutlarla devir kontrolü sağlanır.
Elektronik el çarkı MPG bağlantısı nasıl gerçekleştirilir? Kart üzerindeki 10 pinli 2x5 IDC kutulu soket el çarkı için ayrılmıştır; standart el çarkı kablosu bu sokete takılarak eksen seçimi ve kademeli ilerleme fonksiyonları doğrudan kullanılabilir.
Yazılım kurulumunda RnRMotion.dll eklenti dosyası nereye kopyalanmalıdır? İlgili eklenti dosyası kontrol yazılımının ana kurulum dizini altında bulunan PlugIns klasörünün içerisine kopyalanmalı ve yazılım açılışında gelen hareket kontrolörü listesinden seçilmelidir.
Eksen motorlarında adım kaçırma veya titreme yaşanırsa ne yapılmalıdır? Yazılım içerisindeki motor ayarları menüsünden eksen ilerleme hızları ve ivmelenme değerleri düşürülmeli, kablolarda koruyucu ekranlama ve harici 24V beslemenin kararlılığı gözden geçirilmelidir.
Dört eksen aynı anda bağımsız ve senkronize olarak hareket edebilir mi? Evet, kart donanımı X, Y, Z eksenlerinin yanı sıra dördüncü bir döner tabla veya lineer eksen olan A eksenini aynı anda bağımsız ve tam senkronize olarak yönetebilecek kapasitededir.
Otomatik takım boyu sıfırlama probu nasıl bağlanır? Dokunma probunun sinyal kablosu kartın IN3 terminaline, referans bağlantı ucu veya tabla şasisi ise harici beslemenin DCM terminaline bağlanarak yazılımda prob fonksiyonu aktif edilir.
Ürün paketine USB bağlantı kablosu dahil midir? Hayır, bu ürün paketinde USB kablosu yer almamaktadır; kart ile bilgisayar arasındaki bağlantıyı kurmak için standart bir USB Tip-A - Tip-B yazıcı tipi korumalı bağlantı kablosunun haricen temin edilmesi gereklidir.
Paket İçeriği
1 adet BSMCE04U-PP 4 Eksen CNC USB Kontrol Kartı

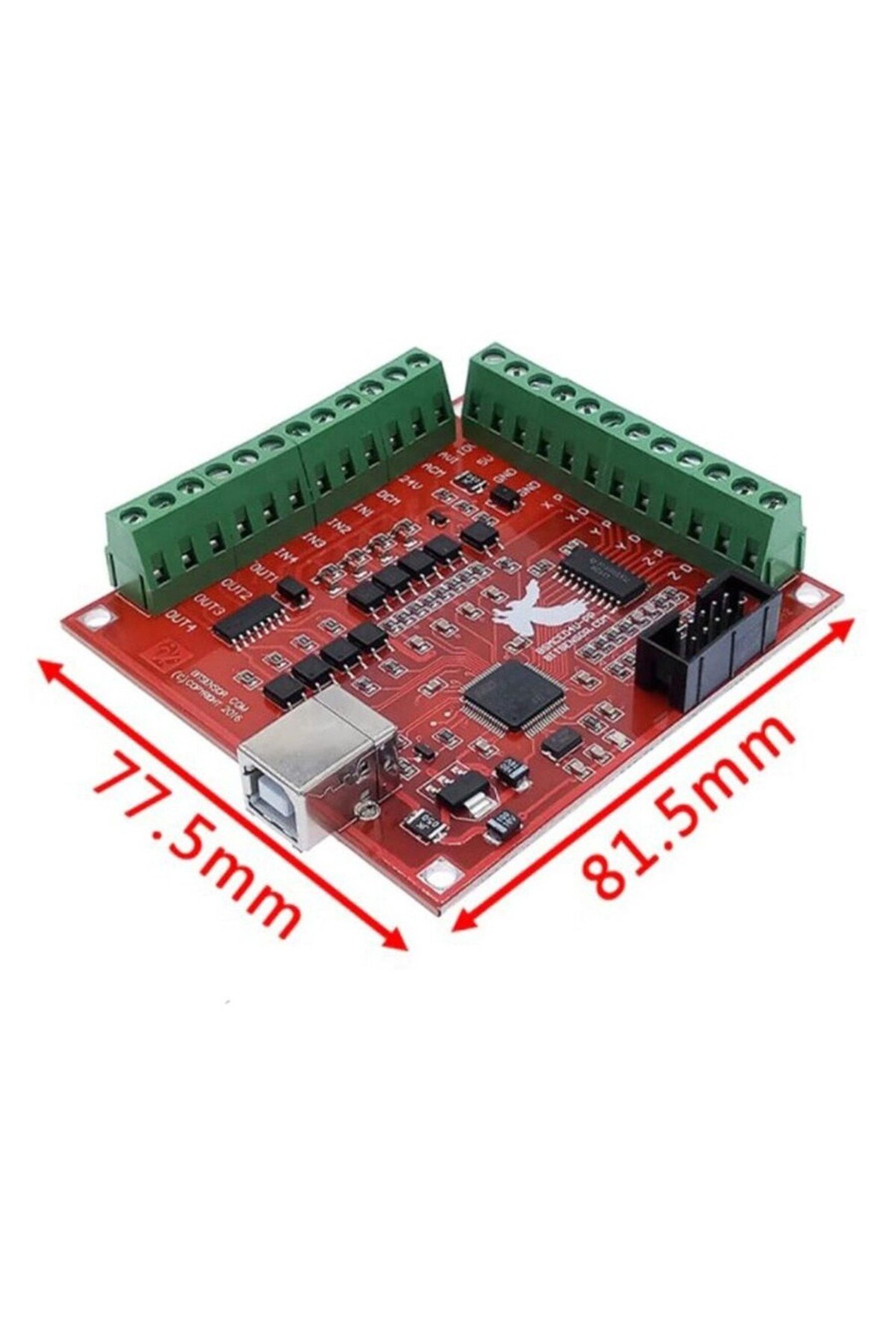

Teknik Özellikler
Model Kodu: BSMCE04U-PP Ürün Tipi: 4 Eksen CNC USB Hareket Kontrol Kartı İşlemci Mimarisi: 32-Bit ARM Cortex-M3 (STM32F103) Hat Sürücü Entegresi: 74HC541 Sekizli Tampon Hat Sürücü Açık Kollektör Çıkış Katı: ULN2003 Transistör Dizisi İzolasyon Tipi: Çift Katmanlı Optokuplör Galvanik İzolasyon (EL357N) Desteklenen Eksen Sayısı: 4 Eksen (X, Y, Z, A) Maksimum Darbe Frekansı: 100 kHz (Kanal Başına) Adım Darbe Genişliği: 5 Mikrosaniye (100 kHz Frekansta) Sinyal Çıkış Akımı: Pin Başına Maksimum 25 mA (Kaynak / Batırma) Mantık Besleme Gerilimi: 5 V DC (USB Portu Üzerinden) İzolasyon Besleme Gerilimi: 12 V - 24 V DC Harici Besleme İzole Dijital Giriş Sayısı: 4 Adet Aktif Düşük Giriş (IN1 - IN4) İzole Dijital Çıkış Sayısı: 4 Adet Açık Kollektör Çıkış (OUT1 - OUT4) Çıkış Akım Kapasitesi: Kanal Başına Maksimum 50 mA İş Mili Hız Çıkışı: 0 - 10 V DC Analog Gerilim (AVI - ACM) Harici Analog Referans: 10 V DC Giriş (10V - ACM) El Çarkı Desteği: 10 Pinli 2x5 IDC Konnektör (MPG Arabirimi) Bağlantı Portu: USB 2.0 Full Speed (USB Tip-B Soket) Kablo Durumu: USB Kablosu Dahil Değildir (Haricen Temin Edilmelidir) Klemens Yapısı: Standart Vidalı Endüstriyel Klemens Blokları Durum Bildirimi: Dahili Çalışma ve Bağlantı Durum Bildirim LED Göstergeleri Montaj Tipi: 4 Noktadan Vidalı Pano İçi Sabitleme (M3 Vida Uyumlu) Baskı Devre Rengi: Kırmızı Baskı Devre Tipi: FR4 Çift Yüzeyli Epoksi Cam Elyaf Devre Kartı Çalışma Sıcaklığı: -10°C ile +60°C Arası Boyutlar: 81.5 mm x 77.5 mm x 18 mm Ağırlık: 55 Gram (Yalnızca Kart Ağırlığı) Uyumlu Platformlar: Mach3 ile uyumludur, DrufelCNC ile uyumludur, grblHAL ile uyumludur İşletim Sistemi Desteği: Windows XP, Windows 7, Windows 8, Windows 10, Windows 11 (32-Bit ve 64-Bit)
">
