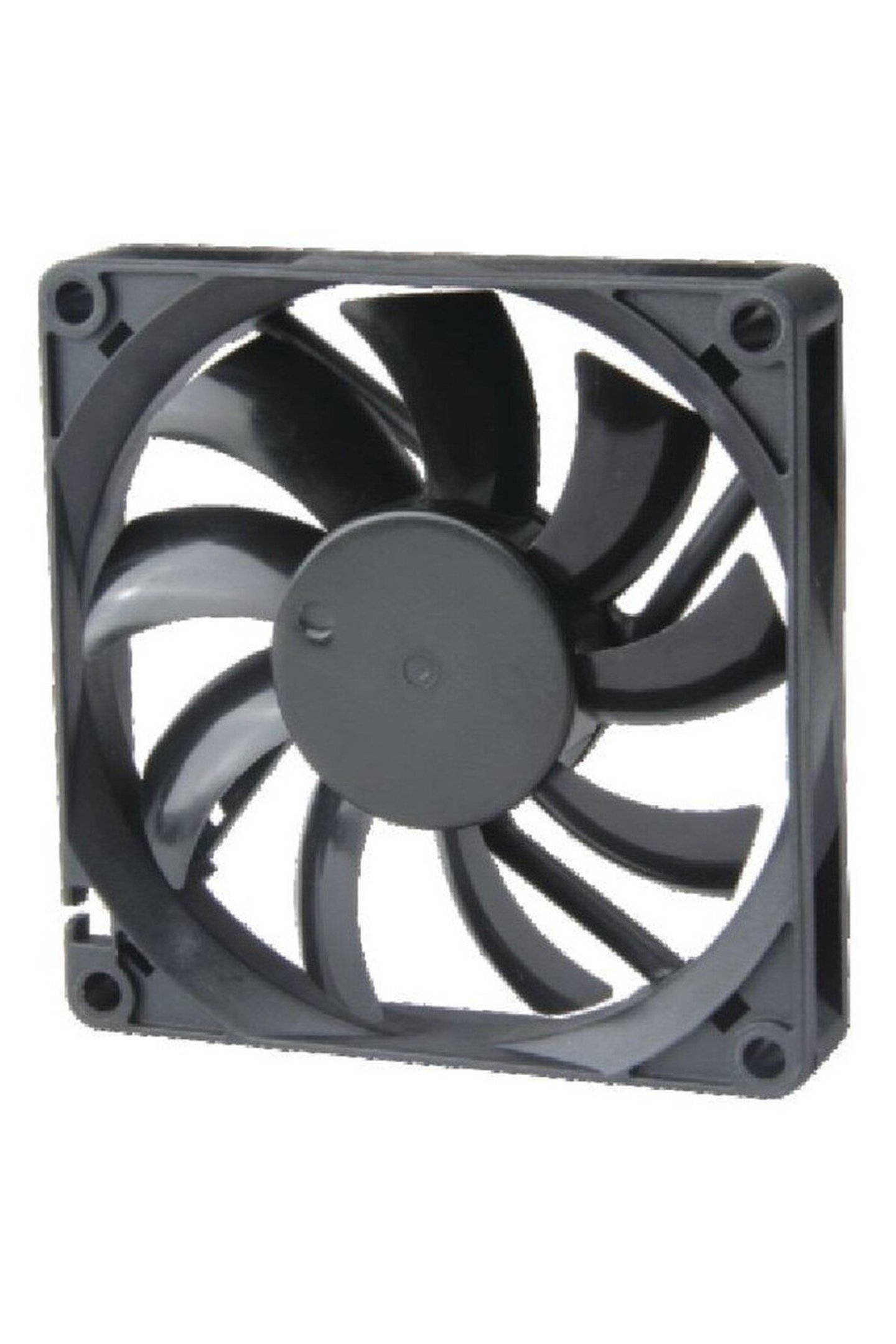

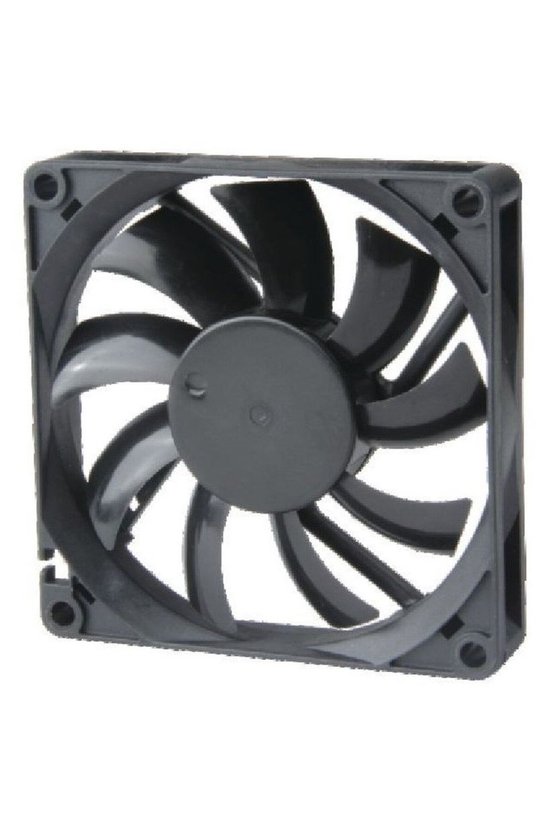

YD8015B12H 8015 DC 12V 80x80x15mm Çift Bilyalı Rulman Kasa Fanı 3000 RPM Fırçasız Soğutucu Fan 2 Pin Bağlantılı İnce Profil Soğutma Fanı
Cihaz Kasası İçin Yüksek Hava Akışlı Sessiz İnce Soğutma Çözümü Çift Rulmanlı Dayanıklı Yapı
Ürün Açıklaması YD8015B12H kasa fanı, 12V DC gerilimi, 3000 RPM devri ve 80x80x15 mm ince yapısıyla dar alanlarda etkin hava akışı sunan fırçasız bir soğutma fanıdır. Çift bilyalı rulman mekanizmasıyla güçlendirilen bu yüksek performanslı donanım, kapalı cihaz kasalarında ve elektronik modül kutularında biriken ısıyı hızla uzaklaştırmak üzere özel olarak tasarlanmıştır. Eksenel kanat geometrisi ve fırçasız doğru akım motor teknolojisi, kesintisiz çalışma döngülerinde minimum enerji tüketimi ve dengeli akustik değerler ortaya koyar. Standart kasa yapılarının yanı sıra derinliğin kısıtlı olduğu endüstriyel panolarda, güç kaynaklarında ve üç boyutlu yazıcı kontrol gövdelerinde uzun ömürlü termal kontrol sağlar.
YD8015B12H 8015 Fan Nedir ve Ne İşe Yarar YD8015B12H fırçasız eksenel soğutma fanı, doğru akım elektrik enerjisini aerodinamik itme kuvvetine dönüştürerek kapalı hacimlerde hava sirkülasyonu oluşturan mekanik bir soğutma bileşenidir. Elektronik devre kartları, güç dönüştürücüler, yarı iletken anahtarlama elemanları ve işlemci birimleri çalışma esnasında iç dirençleri nedeniyle kayda değer miktarda ısı açığa çıkarır. Bu ısı ortamdan tahliye edilmediğinde bileşenlerin çalışma kararlılığı bozulur, verim düşer ve donanım ömrü kısalır. YD8015B12H modeli, 80 milimetre genişlik ve yükseklik ölçüsünün yanında yalnızca 15 milimetrelik gövde derinliğiyle dar montaj alanlarında güçlü bir hava akımı üreterek kritik devre elemanlarının sıcaklığını güvenli çalışma aralığında tutar.
Geleneksel fırçalı motorların aksine fırçasız doğru akım mimarisine sahip olan bu ürün, mekanik sürtünmeye dayalı aşınma unsurlarını ortadan kaldırır. Motor göbeğinde yer alan entegre elektronik sürücü katı, rotor mıknatıslarının konumunu algılayarak stator bobinlerine sırayla enerji aktarır. Bu temassız çalışma ilkesi, mekanik kıvılcım oluşumunu engeller, elektriksel parazit üretimini en aza indirir ve fanın aralıksız çalışma koşullarında yüksek verimlilikle dönmesini mümkün kılar. 12V DC besleme gerilimi altında 3000 devir/dakika nominal hıza ulaşan ürün, birim zamanda yüksek hacimde havayı yer değiştirerek termal birikimi hızla dağıtır.
Ürünün adında yer alan 'B' kodu, motor şaftının her iki ucunda hassas çift bilyalı rulman (dual ball bearing) kullanıldığını ifade eder. Bilyalı rulman tasarımı, mil ile yatak arasındaki temas yüzeyini mikron düzeyinde sertleştirilmiş çelik bilyeler aracılığıyla en aza indirir. Bu yapı, manşonlu (sleeve) rulmanlarda sıkça görülen yağ sızıntısı, kuruma, eksenel kayma ve yüksek sıcaklık altında aşınma gibi olumsuzlukları tamamen bertaraf eder. Sonuç olarak YD8015B12H, ister yatay ister dikey ister açılı monte edilsin, mekanik dengesini kaybetmeden yıllar boyu kararlı hava debisi üretmeyi sürdürür.
15 milimetrelik ince profil gövde yapısı, standart 25 milimetre kalınlığındaki fanların sığmadığı kompakt alanlarda devrim niteliğinde bir montaj özgürlüğü kazandırır. Dar hacimli sunucu rafları, 1U veya 2U yüksekliğindeki rack tipi cihazlar, amfi gövdeleri, laboratuvar tipi güç kaynakları ve üç boyutlu yazıcı anakart muhafazaları bu ince yapının sunduğu avantajlardan doğrudan yararlanır. YD8015B12H, kompakt dış ölçülerine rağmen optimize edilmiş 7 kanatlı pervane geometrisi sayesinde 35.5 CFM düzeyinde yüksek hava debisi ve 2.80 mmH2O değerinde tatmin edici statik basınç oluşturarak hava direnci gösteren ızgaraların arkasında bile yüksek üfleme performansı gösterir.
Öne Çıkan Özellikler Çift Bilyalı Rulman Mekanizması: Yüksek hassasiyetli iki adet çelik bilyalı rulman yatağı sayesinde sürtünmeyi en aza indirir, eksenel aşınmayı engeller ve her türlü montaj açısında uzun çalışma ömrü sunar. Kompakt 15 mm İnce Gövde Mimarisi: 80x80 mm standart çerçeve genişliğini 15 mm sığ derinlikle birleştirerek dar kasa içi boşluklara zahmetsizce entegre olur. 3000 RPM Yüksek Dönüş Hızı: 12V DC anma geriliminde dakikada 3000 devir dönerek kritik sıcaklıktaki donanımların hızla soğutulması için güçlü bir hava akımı üretir. 35.5 CFM Güçlü Hava Debisi: Özel tasarlanmış 7 kanatlı pervane açısı sayesinde saatte yüksek metreküp hava transferi gerçekleştirerek kasa içindeki sıcak havayı hızla tahliye eder. 2.80 mmH2O Yüksek Statik Basınç: Dar hava kanalları, petek ızgaralar ve toz filtrelerinin oluşturduğu karşı hava direncini kırarak etkili hava geçişi sağlar. Gelişmiş Fırçasız Motor Teknolojisi: Fırça ve kollektör sürtünmesi barındırmayan elektronik komütasyonlu motor yapısı, düşük ısınma ve yüksek elektriksel verim ortaya koyar. Dengeli Akustik : 29.5 dBA gürültü seviyesiyle yüksek devir gücünü kabul edilebilir bir ses sınırında tutarak atölye, ofis ve laboratuvar donanımlarında konforlu çalışma alanı sağlar. Alev PBT Malzeme: UL94V-0 yanmazlık standardına uygun dayanıklı termoplastik çerçeve ve kanatlar, termal deformasyona ve kimyasal etkilere karşı yüksek direnç gösterir. Düşük Enerji Tüketimi: Nominal 0.20 Amper akım çekişi ve 2.4 Watt güç tüketimiyle besleme kaynaklarına ekstra elektriksel yük bindirmez. Standart 71.5 mm Eksenel Montaj Delikleri: Endüstri standardı 80 mm fan yuvaları ile tam uyumlu 4 köşeli vida delikleri sayesinde evrensel montaj kolaylığı sunar. Polarite Korumalı 2 İletkenli Bağlantı: Renk kodlu kırmızı pozitif ve siyah negatif kablo donanımıyla hızlı, pratik ve hatasız elektriksel kurulum imkanı tanır. Çok Açılı Montaj Serbestliği: Bilyalı yatak mimarisi sayesinde yerçekimi yönünden bağımsız olarak dikey, yatay veya ters açılarda kaybı yaşamadan çalışır.
Kullanım Alanları YD8015B12H soğutma fanı, küçük boyutlarda yüksek hava debisine ihtiyaç duyulan her türlü elektrik, elektronik ve mekanik sistemde geniş bir kullanım alanına sahiptir. Güç kaynakları ve anahtarlamalı güç devreleri (SMPS) bu fanın en yaygın entegre edildiği donanımların başında gelir. Şebeke gerilimini doğru akıma dönüştüren transformatörler, doğrultucu diyotlar ve regülatör transistörleri kapalı güç kaynağı kutularında ciddi ısı yayar. YD8015B12H, 15 milimetrelik dar yapısıyla güç kaynağı gövdelerinde yer tasarrufu sağlayarak bu ısıyı dış ortama hızla üfler.
Üç boyutlu yazıcılar ve masaüstü CNC işleme tezgahları bir diğer kritik kullanım sahasıdır. Bu sistemlerin anakart kutularında yer alan step motor sürücüleri (A4988, TMC2208, TMC2209 ve benzeri) yüksek akım altında çalışırken yoğun şekilde ısınır. Aşırı ısınan step sürücüler termal korumaya geçerek adım kaçırma sorunlarına yol açar. YD8015B12H, yazıcı kontrol kutusu kapağına veya yan paneline monte edilerek sürücü soğutucu blokları üzerine sürekli taze hava üfler ve uzun süren baskı işlemlerinde donanımın stabil kalmasını temin eder.
Ağ ve haberleşme kabinleri, 1U ve 2U sunucu rafları, ağ anahtarları (switch), modem muhafazaları ve ağ depolama üniteleri (NAS cihazları) için bu fan ideal bir termal yönetim bileşenidir. Derinliği sınırlı rack tipi muhafazalarda standart kalın fanlar diğer elektronik donanımlarla çakışabilir. YD8015B12H modelinin ince profili, dar kasetlerin arkasında veya yan duvarlarında mükemmel bir hava tahliye yolu oluşturur.
Ses güçlendirici amfiler, stüdyo mikserleri, sahne aydınlatma kontrol panoları ve inverter üniteleri de YD8015B12H modelinden sıkça yararlanır. Yüksek güçlü ses çıkış transistörlerinin soğutucu alüminyum ızgaraları üzerinden geçen hava, ses bozulmalarını ve termal kapanmaları önler. Fanın düşük manyetik yayılımı, ses devrelerinde istenmeyen vızıltı veya gürültü oluşumunun önüne geçer.
Endüstriyel otomasyon panoları, PLC kontrol kutuları, frekans konvertörleri ve röle istasyonları zorlu ortam koşullarında sürekli çalışır. Çift bilyalı rulman yapısı, tozlu ve titreşimli fabrika ortamlarında dahi fan milinin aşınmasını engelleyerek sistemin durmaksızın işlemesini sağlar. Bunlara ek olarak maker projeleri, özel pleksiglas muhafazalar, batarya şarj istasyonları ve akvaryum armatür soğutmaları gibi özel hobi projelerinde de sıkça tercih edilir.
Uyumluluk, Bağlantı ve Kullanım YD8015B12H fanın elektriksel bağlantısı oldukça yalın ve standart bir yapıya sahiptir. Motor sürücü devresinden çıkan iki adet yalıtımlı iletken kablo, doğru akım gerilim beslemesini doğrudan sağlar. Kırmızı Kablo: +12V DC pozitif besleme hattıdır. Bu hat regüle edilmiş 12 volt doğru akım kaynağının artı kutbuna bağlanır. Siyah Kablo: GND / Toprak hattıdır. Bu iletken, güç kaynağının şasi veya eksi kutbuna bağlanarak elektrik devresini tamamlar.
Bağlantı adımları gerçekleştirilirken öncelikle fanın çalışacağı sistemin ana elektrik beslemesi tamamen kesilir. Ardından fanın hava akış yönü belirlenir; gövde kenarında yer alan yön okları havanın hangi yönden çekilip hangi yöne doğru üfleneceğini net şekilde gösterir. Montaj yapılacak yüzeydeki 71.5 mm aralıklı dört vida deliği hizalanır ve uygun metrik vidalarla aşırı sıkmadan gövdeye sabitlenir. Sonrasında kırmızı ve siyah iletken uçlar, polarite yönüne azami özen gösterilerek cihazın 12V DC çıkış terminaline veya soket yuvasına takılır. Son olarak fana giden kablo hattı, dönen kanatlara temas etmeyecek biçimde kablo bağı yardımıyla güvenli bir noktaya sabitlenir ve sisteme enerji verilerek pervanenin serbestçe döndüğü gözlemlenir.
Ürün, 12V DC çıkış sağlayan tüm standart güç adaptörleri, aküler, bilgisayar güç kaynaklarının molex veya SATA besleme hatları ile uyumludur. Geliştirme platformları ve kontrol kartları açısından değerlendirildiğinde; Arduino ile uyumludur, Raspberry Pi ile uyumludur, ESP32 ve STM32 kontrol sistemleri ile uyumludur. Ancak bu mikrodenetleyici kartların doğrudan giriş-çıkış pinleri fanın ihtiyaç duyduğu 0.20A akımı karşılayamayacağı için fan, kartın pini yerine harici bir 12V besleme hattına bağlanmalı ve kontrol amaçlı bir transistör veya MOSFET anahtarlama devresi üzerinden tetiklenmelidir.
Avantajlar ve Faydalar YD8015B12H soğutma fanı, kullanıcılarına hem mekanik montaj aşamasında hem de uzun vadeli operasyonel süreçte belirgin pratik avantajlar kazandırır. Bu avantajların başında hacim tasarrufu sağlayan 15 milimetrelik ince profil mimarisi gelir. Standart fanların montaj derinliği 25 milimetre olduğundan, dar cihaz kutularında alüminyum soğutucu bloklara, kondansatörlere veya kablo demetlerine temas ederek montajı imkansız hale getirebilir. YD8015B12H, 10 milimetrelik kritik derinlik farkıyla bu darboğazı ortadan kaldırarak montaj esnekliği sunar.
Çift bilyalı rulman sisteminin sunduğu uzun vadeli güvenilirlik, bakım ihtiyacını sıfıra indirir. Manşonlu (kaymalı) yatağa sahip fanlar genellikle yalnızca dikey konumda sorunsuz çalışabilir; yatay veya açılı monte edildiklerinde içlerindeki madeni yağ yerçekimi etkisiyle yatak dışına akar, sürtünme artar, tiz bir ses başlar ve kısa sürede fan kilitlenir. YD8015B12H modelindeki kapalı çelik bilyalı rulmanlar, yağ sızıntısı yaşatmaz ve her açıda eşit aşınma direnci sergileyerek 24 saat kesintisiz çalışan cihazlarda arıza duruşlarını engeller.
Yüksek devir ve optimize hava akışı dengesi, ısıl birikimin hızlı biçimde ortadan kaldırılmasını sağlar. 35.5 CFM hava hacmi, 80 milimetre ebadındaki bir fan için oldukça yüksek bir değerdir. Bu sayede cihaz içindeki bileşenler daha serin kalarak nominal saat hızlarında kararlı çalışır, termal kısılma (thermal throttling) kaynaklı düşüşleri yaşanmaz.
Düşük elektriksel güç tüketimi, sistemin enerji verimliliğini korur. Fanın harcadığı 2.4 Watt enerji, ana güç kaynağına ihmal edilebilir bir yük getirirken termal güvenliği maksimum düzeye çıkarır. PBT plastik yapının sunduğu yüksek dielektrik dayanım ve korozyon direnci ise endüstriyel tesislerdeki tozlu, nemli veya sıcak ortamlarda ürünün gövde bütünlüğünü muhafaza etmesini mümkün kılar.
Kimler İçin Uygundur YD8015B12H soğutma fanı, geniş bir kullanıcı kitlesinin teknik ihtiyaçlarını karşılamak üzere tasarlanmıştır. Üç boyutlu yazıcı sahipleri ve modifikasyon meraklıları için bu fan, anakart kutusunu veya step sürücü soğutma bloklarını yükseltmek adına mükemmel bir seçimdir. Sessiz ve güçlü hava akımı sayesinde uzun baskı sürelerinde sürücülerin aşırı ısınmasını önlemek isteyen hobi kullanıcıları bu üründen tam verim alır.
Elektronik donanım tasarımcıları, mühendisler ve prototip geliştiren maker toplulukları için dar alanlarda termal analiz gereksinimlerini karşılayan güvenilir bir yapı elemanıdır. Kendi özel güç kaynağını, amfisini veya gömülü sistem kutusunu tasarlayan profesyoneller, 15 mm inceliğindeki bu fan ile kompakt muhafazalar üretebilir.
Teknik servis personeli, bilgisayar tamircileri ve endüstriyel bakım teknisyenleri arızalanan güç kaynaklarını, amfileri, ağ anahtarlarını ve monitör soğutucularını yenilemek için bu standart ölçülü fandan faydalanır. Çift bilyalı yatak yapısı, sahada yapılan parça değişimlerinin ardından cihazın uzun yıllar arızasız çalışmasını temin eder.
Ayrıca atölye ve laboratuvar ortamlarında test istasyonları kuran, batarya puntalama makineleri veya yüksek güçlü şarj kontrol cihazları inşa eden elektronik meraklıları da kararlı hava tahliyesi elde etmek için bu ürünü projelerine dahil edebilir.
Doğru Ürünü Seçerken Dikkat Edilecekler Cihazınız için en uygun soğutma fanını seçerken ilk olarak elektriksel çalışma gerilimi kontrol edilmelidir. YD8015B12H modeli 12V DC besleme gerilimi ile çalışır. Sistemin sağladığı voltaj 5V, 24V veya 220V AC ise bu fan doğrudan kullanılamaz; araya uygun bir gerilim dönüştürücü yerleştirilmeli ya da sistem gerilimine birebir uyan fan modeli tercih edilmelidir.
İkinci kritik parametre fiziksel boyutlar ve montaj derinliğidir. Fanın dış çerçevesi 80x80 milimetredir. Cihaz kasasındaki vida deliklerinin merkezden merkeze aralığı mutlaka ölçülmeli ve 71.5 milimetre olduğu teyit edilmelidir. Ayrıca kasa içinde fanın oturacağı yuvanın derinliği kontrol edilmelidir; 15 milimetrelik bu ince fan, 25 milimetre derinlikteki yuvalara kolayca takılabilir ancak 10 milimetrelik dar yuvalara sığmayacaktır.
Üçüncü önemli husus rulman tipidir. Cihazınız günün büyük bölümünde veya aralıksız olarak çalışacaksa, ya da fan yatay pozisyonda monte edilecekse çift bilyalı rulmanlı modeller tercih edilmelidir. Manşonlu fanlar kısa sürede aşınabileceğinden, uzun ömür ve güvenilirlik hedeflenen projelerde YD8015B12H modelinin sunduğu çift bilyalı yatak kritik bir seçim avantajıdır.
Son olarak hava akış yönü ve statik basınç gereksinimi değerlendirilmelidir. Çok yoğun toz filtrelerinin veya son derece sık kanatlı soğutucu ızgaraların bulunduğu noktalarda fanın oluşturduğu statik basınç değeri önem taşır. YD8015B12H, 2.80 mmH2O statik basıncıyla standart ızgaraların direncini rahatlıkla yener.
Güvenli Kullanım, Bakım ve Saklama YD8015B12H fanın montajı ve kullanımı sırasında kişisel güvenliği ve donanım sağlığını korumak adına belirli kurallara uyulmalıdır. Fan pervanesi dönerken kesinlikle parmak, tornavida veya kablo gibi yabancı cisimlerle kanatlara temas edilmemelidir. Kanatların aniden durdurulması motor sargılarında aşırı akım birikmesine veya plastik kanatların kırılmasına yol açabilir. Dışarıdan erişilebilecek noktalara montaj yapılıyorsa fan üzerine parmak koruma teli (finger guard) takılması tavsiye edilir.
Elektriksel bağlantı esnasında kutup yönlerine dikkat edilmelidir. Kırmızı kablo mutlaka pozitif hatta, siyah kablo negatif hatta bağlanmalıdır. Yanlış kutup bağlantısı durumunda motorun dahili koruma diyotları devreye girse de uzun süreli hatalı gerilim maruziyeti sürücü devresine zarar verebilir.
Fanın uzun yıllar ilk günkü verimiyle çalışabilmesi için periyodik olarak temizlenmesi önerilir. Zamanla kanatlar üzerinde ve motor göbeğinde biriken toz tabakası pervanenin balansını bozarak titreşime ve hava debisinin düşmesine sebep olabilir. Temizlik işlemi sırasında basınçlı hava kullanılabilir. Basınçlı hava tutulurken fan pervanesinin serbestçe aşırı yüksek devirde dönmesi engellenmeli, pervane hafifçe tutularak kuru bir fırça veya hava spreyiyle temizlik tamamlanmalıdır. Pervanenin basınçlı havayla aşırı hızda döndürülmesi motorda ters gerilim oluşturarak sürücü katını yakabilir.
Ürünün kullanılmadığı durumlarda saklanması için kuru, direkt güneş ışığından uzak, oda sıcaklığında ve aşırı nem barındırmayan bir ortam seçilmelidir. Kabloların motor gövdesinden çıktığı dip noktadan sert şekilde bükülmemesi ve ezilmemesi iletken ömrü açısından önem taşır.
YD8015B12H Fan Hakkında Sık Sorulan Sorular YD8015B12H fanın çalışma voltajı nedir ve kaç amper akım çeker? Ürün nominal 12V DC gerilim altında çalışır ve ortalama 0.20 Amper akım çeker. Güç kaynağınızın bu elektriksel değerleri kesintisiz karşılayabilmesi gerekir.
Çift bilyalı rulman (dual ball bearing) kullanmanın sağladığı yarar nedir? Çift bilyalı rulmanlar, sürtünmeyi minimize ederek fanın hem yatay hem dikey konumlarda yağ sızıntısı veya eksen kayması yaşamadan çok uzun yıllar kararlı şekilde çalışmasını sağlar.
Bu soğutucu fan yatay olarak monte edilebilir mi? Evet, çift bilyalı rulman mekanizması yerçekimi yönünden etkilenmediği için fan tavan, taban veya açılı yüzeylere yatay olarak güvenle monte edilebilir.

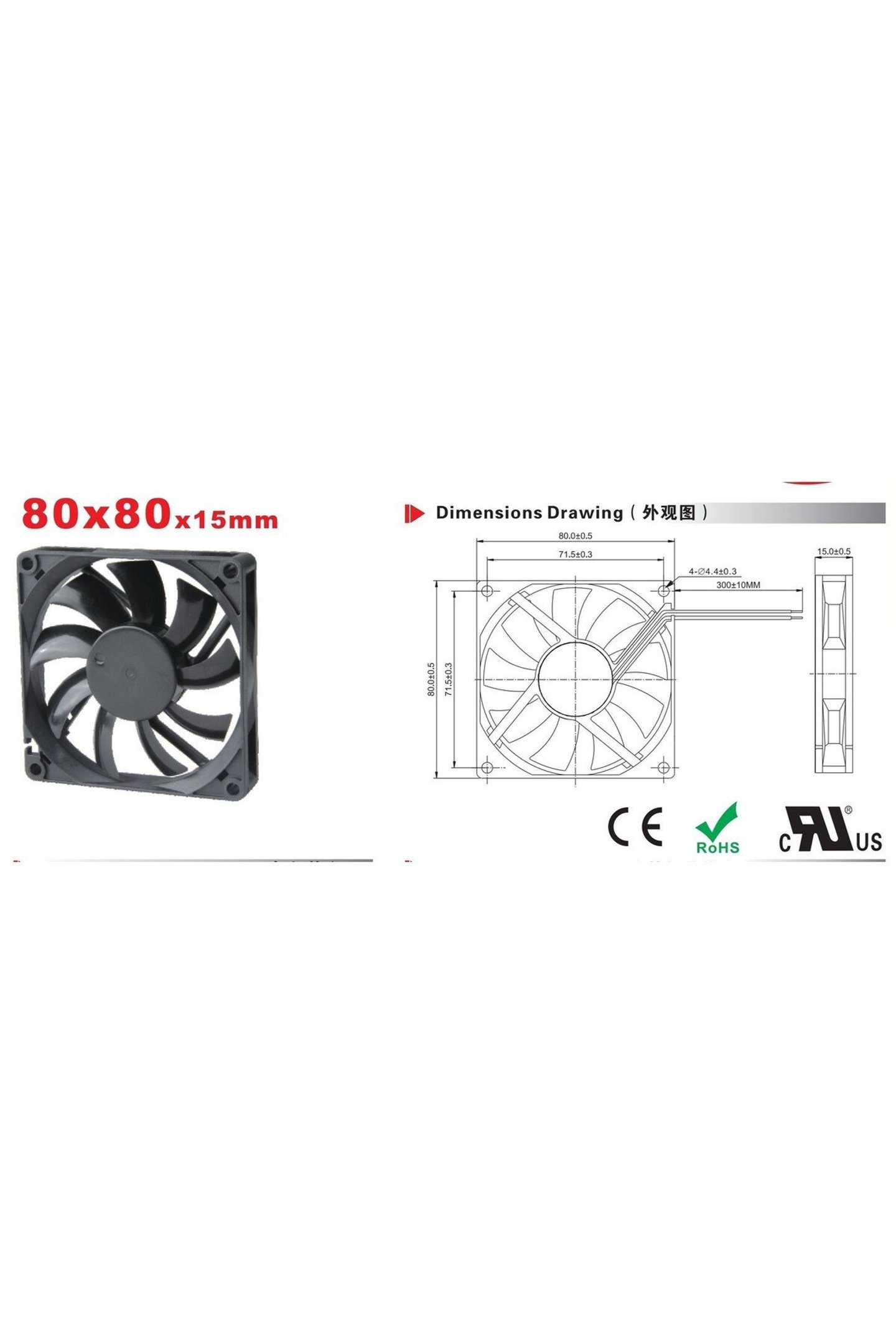

Fanın vida montaj deliklerinin merkezden merkeze mesafesi kaç milimetredir? Montaj delikleri arasındaki merkez mesafe 71.5 milimetredir ve standart 80 mm fan yuvaları ile tam uyum gösterir.
Fanın kablo bağlantısı nasıl yapılır, hangi kablo nereye bağlanır? Kırmızı iletken kablo 12V DC güç kaynağının pozitif (+) kutbuna, siyah iletken kablo ise şasi veya negatif (-) kutbuna bağlanır.
YD8015B12H modeli 5 Volt gerilimle çalışır mı? Fan 12V anma gerilimine göre üretilmiştir; 5V uygulandığında başlangıç torkunu yakalayabilirse çok düşük devirde dönebilir ancak beklenen hava debisini üretemez.
Bu fanın dönüş devir hızı ve ürettiği hava debisi ne kadardır? Nominal 12V gerilimde dakikada 3000 devir (RPM) hızla döner ve 35.5 CFM düzeyinde güçlü bir hava akışı üretir.
Çalışma esnasında çıkardığı gürültü seviyesi ne kadardır? Ürünün akustik ses seviyesi yaklaşık 29.5 dBA olup yüksek hava üfleme gücüne oranla dengeli ve kabul edilebilir bir ses profili sunar.
Üç boyutlu yazıcı anakart kutularında veya güç kaynaklarında kullanılabilir mi? Evet, 15 milimetrelik ince gövde yapısı sayesinde dar anakart kutularında ve güç kaynağı muhafazalarında mükemmel bir yedek veya yükseltme fanı olarak kullanılır.
Fan hız kontrolü (devir ayarı) yapılabilir mi? Fanın doğrudan üçüncü bir sinyal kablosu bulunmamakla birlikte, harici bir DC voltaj regülatörü veya harici bir PWM sürücü devresi üzerinden besleme gerilimi modüle edilerek devir hızı ayarlanabilir.
Havanın hangi yönden çekilip nereye üflendiği nasıl anlaşılır? Fan gövdesinin dış yan kenarında yer alan kabartma ok işaretleri, hem pervanenin dönüş yönünü hem de havanın akış istikametini net biçimde gösterir.
Fan rulmanına belirli aralıklarla makine yağı damlatmak gerekir mi? Hayır, ürün kapalı ve sızdırmaz çift bilyalı rulman sistemine sahiptir; dışarıdan yağlama gerektirmez ve fabrikasyon yağlama ile ömrü boyunca bakım istemez.
Paket İçeriği 1 adet YD8015B12H 12V 80x80x15 mm Çift Bilyalı Fırçasız Kasa Fanı

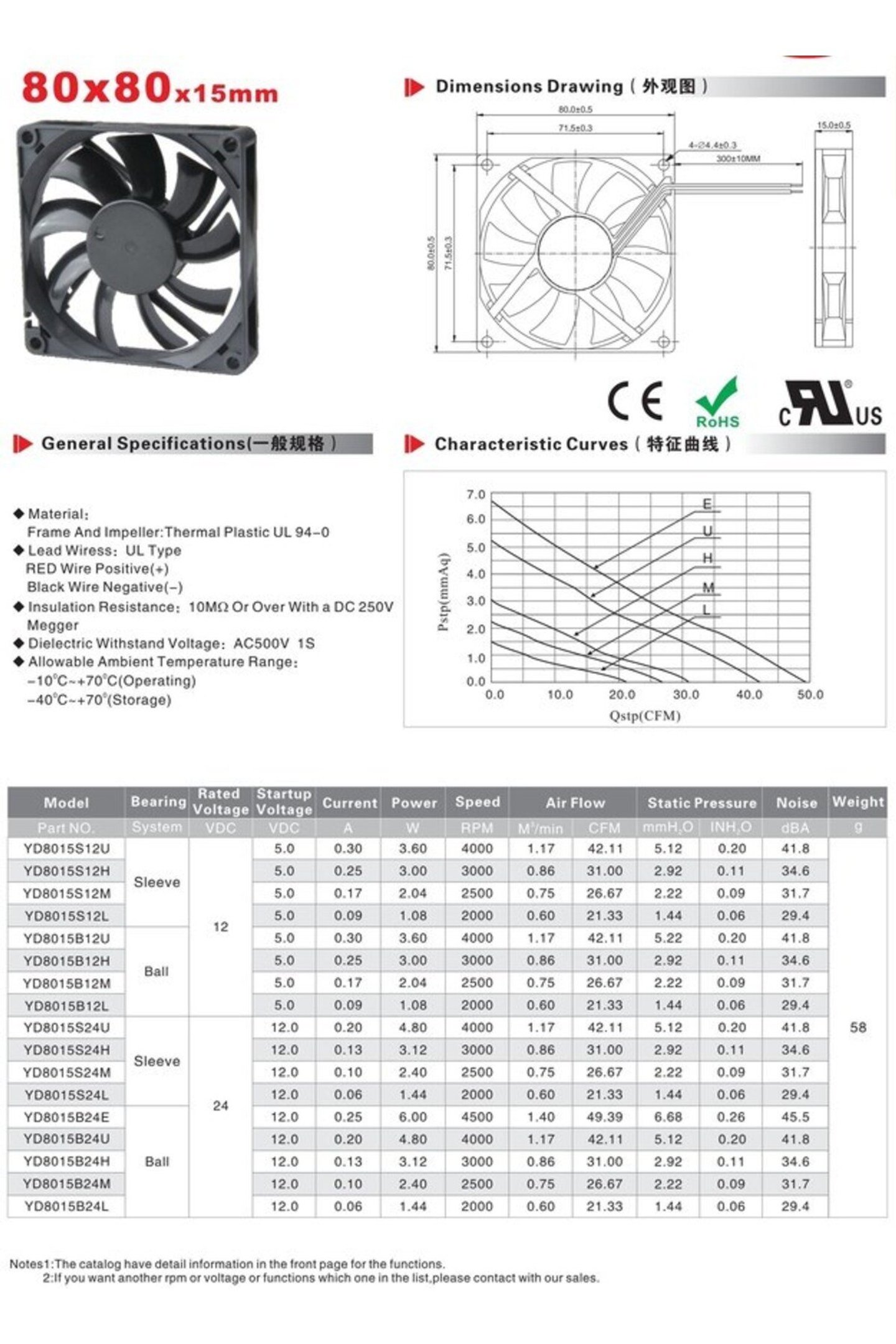

Teknik Özellikler Model: YD8015B12H Ürün Tipi: DC Fırçasız Eksenel Soğutma Fanı Rulman Tipi: Çift Bilyalı Rulman (Dual Ball Bearing) Çalışma Voltajı: 12 V DC Çalışma Gerilim Aralığı: 10.8 V - 13.2 V DC Anma Akımı: 0.20 A Güç: 2.4 W Dönüş Hızı: 3000 RPM (±%10) Hava Akışı: 35.5 CFM Statik Basınç: 2.80 mmH2O Gürültü Seviyesi: 29.5 dBA Boyutlar: 80.0 x 80.0 x 15.0 mm Montaj Delik Aralığı: 71.5 mm (±0.3 mm) Montaj Delik Çapı: 4.3 mm (±0.2 mm) Kanat Sayısı: 7 Kanatlı Pervane Kablo Yapısı: 2 İletkenli (Kırmızı: Pozitif +, Siyah: Negatif -) Konnektör Tipi: 2 Pin Soket Bağlantısı Gövde Malzemesi: PBT Termoplastik (UL94V-0 Standartlarında Yanmaz) Pervane Malzemesi: PBT Termoplastik (UL94V-0 Standartlarında Yanmaz) Ağırlık: Yaklaşık 55 g Renk: Siyah Çalışma Sıcaklığı: -10 °C ile +70 °C arası Uyumlu Platformlar: 12V DC güç kaynakları, 3D yazıcı kontrol kutuları, amfiler, endüstriyel panolar, ağ donanımları, Arduino ile uyumlu harici sürücü devreleri, Raspberry Pi ile uyumlu harici sürücü devreleri
">
