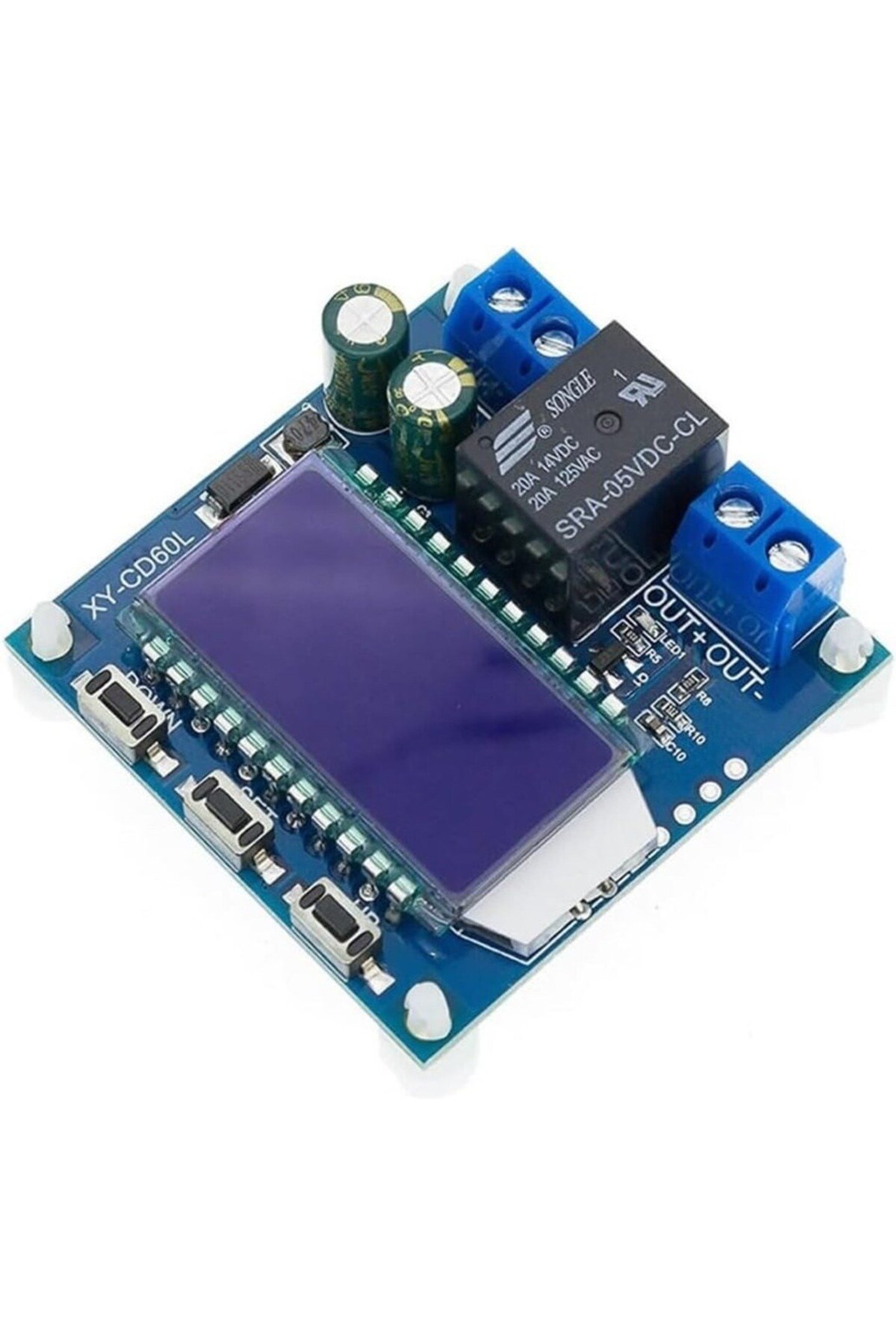

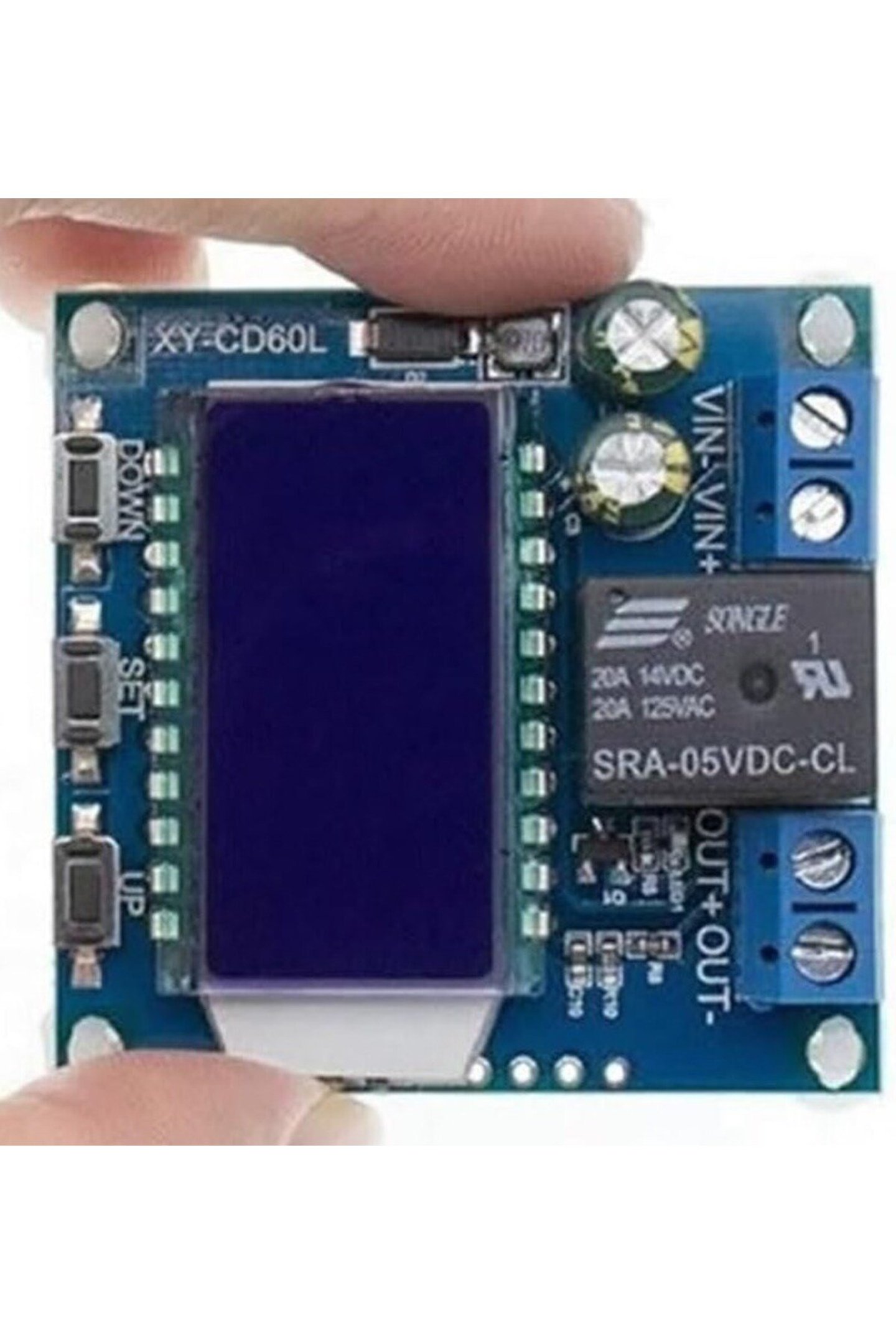

EmAyCenter XY-CD60L 6V-60V Lcd Ekranlı Akü Batarya Şarj Ve Deşarj Kontrol Modülü Röleli
Tahmini Kargoya Teslim : 3 iş günü içerisinde
14 Gün Ücretsiz İade
<div id="rich-content-wrapper">
<h1><span><strong>XY-CD60L 6V-60V Lcd Ekranlı Akü Batarya Şarj Ve Deşarj Kontrol Modülü Röleli</strong></span></h1>
<h2><strong>Tüm akü ve batarya çeşitleriniz için güvenli, zaman ayarlı ve programlanabilir şarj deşarj kontrolü</strong></h2>
<h2>Ürün Açıklaması</h2>
<p>Ürün Nedir ve Ne İşe Yarar Bu ürün, elektronik projelerinizde, güneş enerjisi sistemlerinizde ve günlük hayatta kullandığınız çeşitli akü ve batarya gruplarının şarj veya deşarj süreçlerini güvenli, otomatik ve programlanabilir bir şekilde yönetmenizi sağlayan gelişmiş bir kontrol modülüdür. Temel işlevi, enerji kaynağı ile batarya arasına yerleştirilerek voltaj değerlerini anlık olarak okumak ve sizin belirlediğiniz alt ve üst voltaj limitlerine göre röle üzerinden akım geçişini açıp kapatmaktır. XY-CD60L model ismine sahip bu devre, hem şarj (şarj cihazından aküye) hem de deşarj (aküden yüke) durumlarında tam koruma sağlar. Akülerin en büyük düşmanı olan aşırı şarj olma ve aşırı deşarj olma durumlarını donanımsal olarak engeller. Bu sayede pillerinizin kullanım ömrü dramatik şekilde uzar, kayıpları önlenir ve potansiyel güvenlik riskleri ortadan kalkar. Entegre LCD ekranı sayesinde bağlı olan akünün anlık voltajını, doluluk yüzdesini ve şarjda geçirdiği süreyi eş zamanlı olarak takip edebilirsiniz. Üzerindeki mikrodenetleyici mimarisi ve yüksek akım taşıma kapasitesine sahip rölesi ile geleneksel ve analog devrelere kıyasla çok daha hassas, kararlı ve uzun ömürlü bir enerji yönetimi çözümü sunar. İster amatör bir hobi projesi geliştiriyor olun, ister profesyonel bir endüstriyel sistem kuruyor olun, bu modül enerji yönetiminde ihtiyaç duyduğunuz tüm kontrolü size verecek şekilde tasarlanmıştır.</p>
<p>Öne Çıkan Özellikler</p>
<ul>
<li> <p>Geniş Çalışma Voltajı Aralığı: Modül, 6V ile 60V arasında değişen son derece geniş bir voltaj yelpazesinde çalışabilir. Bu esneklik, tek bir modülün 6V akülerden 12V otomobil akülerine, 24V ve 48V güneş enerjisi sistemlerinden 60V sistemlere kadar neredeyse tüm popüler enerji depolama birimleriyle uyumlu olmasını sağlar.</p> </li>

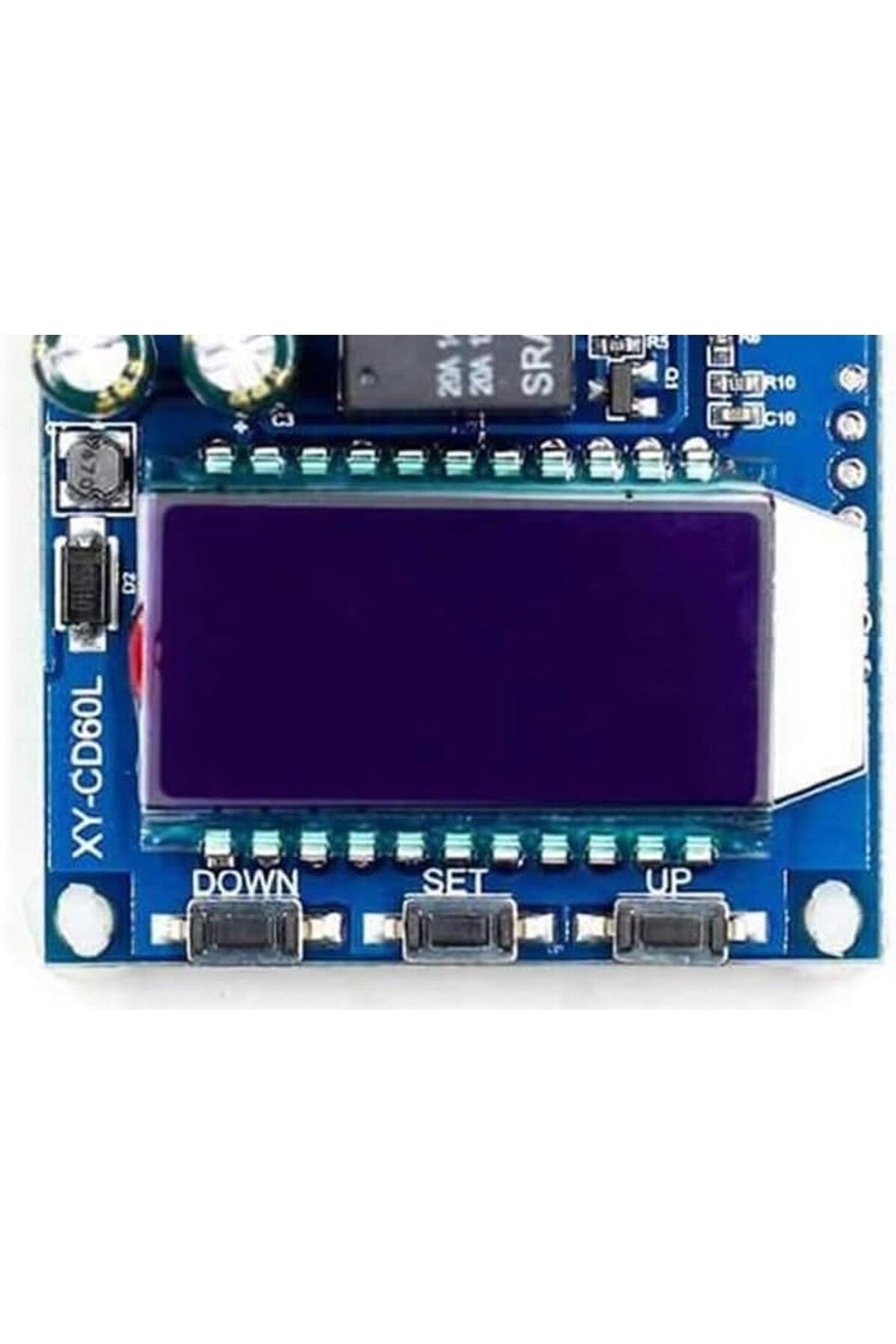

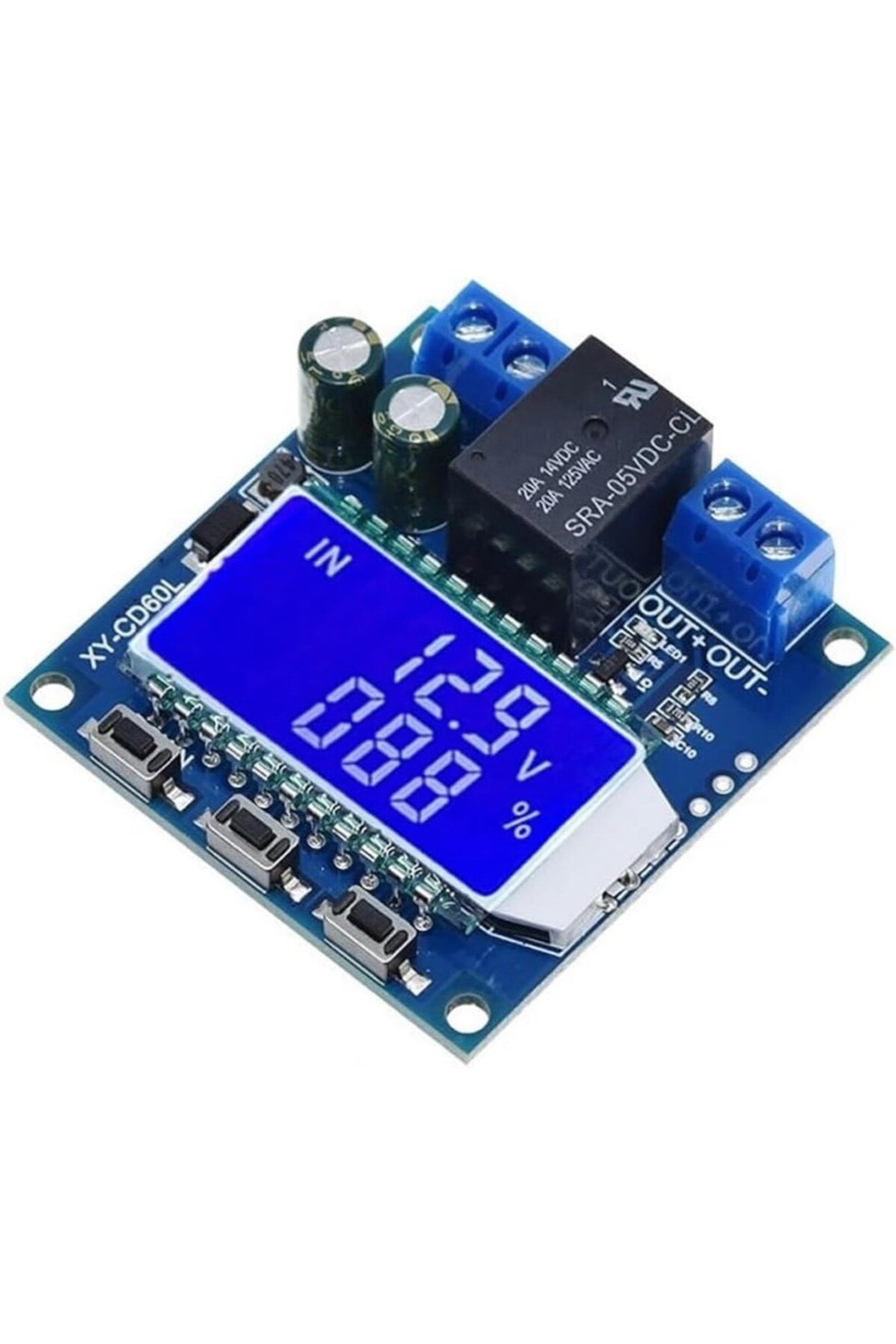

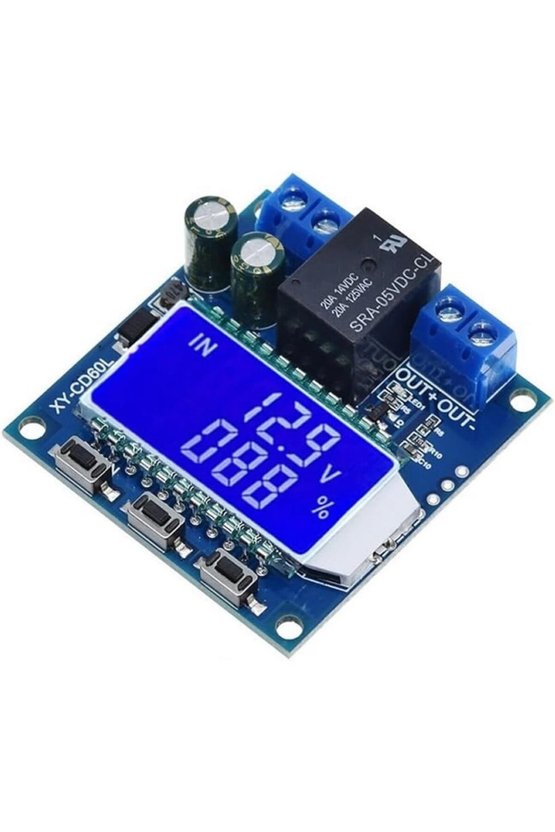

<li> <p>Çift Satır Aydınlatmalı LCD Ekran: Ürün üzerinde yer alan yüksek kontrastlı ve arka aydınlatmalı LCD ekran, sistemin durumunu anlık olarak yansıtır. Üst satırda çalışma modunu (IN/OUT) ve anlık voltaj değerini (V), alt satırda ise bataryanın doluluk yüzdesini (%) veya ayarlanan zamanlayıcı bilgisini (h) net bir şekilde görebilirsiniz.</p> </li>

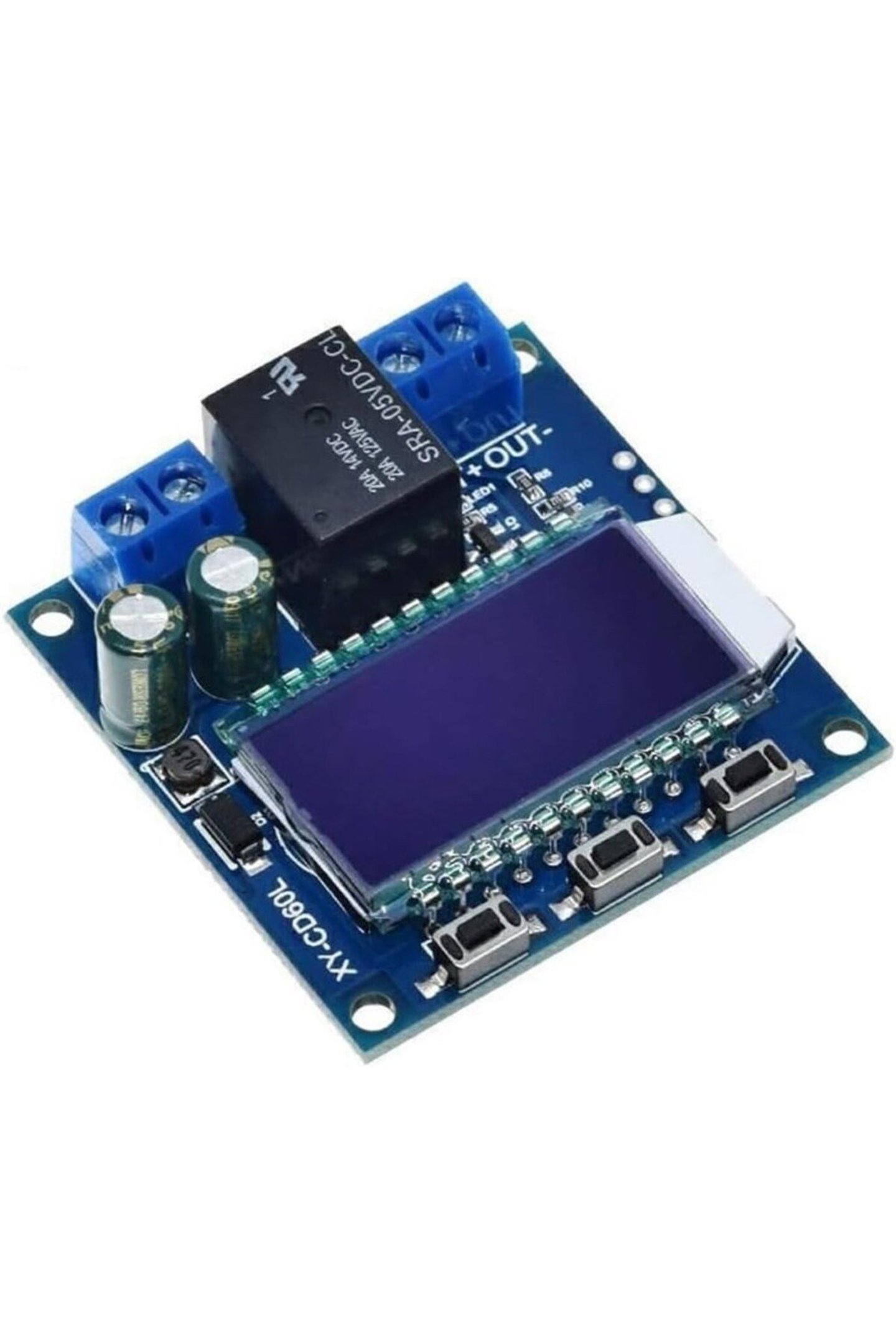

<li> <p>Yüksek Kapasiteli Anahtarlama Rölesi: Devre üzerinde endüstri standardı olarak kabul edilen, 20A akım taşıma kapasitesine sahip güçlü bir röle bulunmaktadır. Bu röle, sistemin üzerinden geçecek yüksek akımları güvenle kontrol edebilir, anahtarlama sırasında oluşabilecek ısınma sorunlarını en aza indirerek güvenli bir güç aktarımı sağlar.</p> </li>

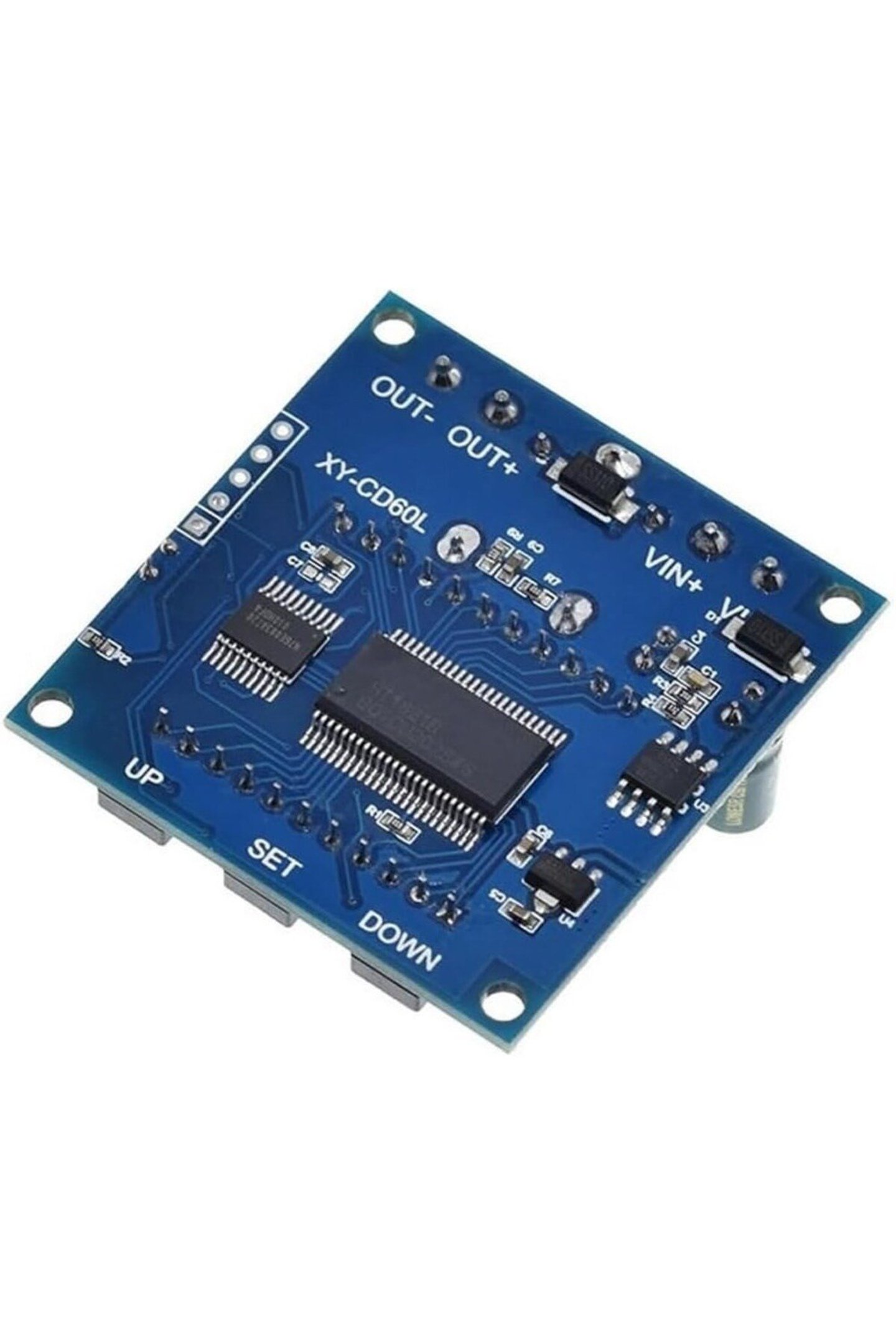

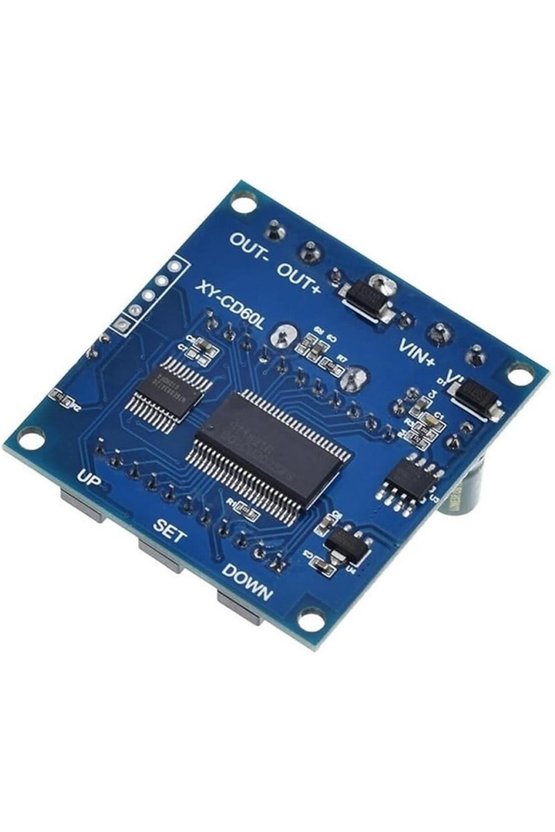

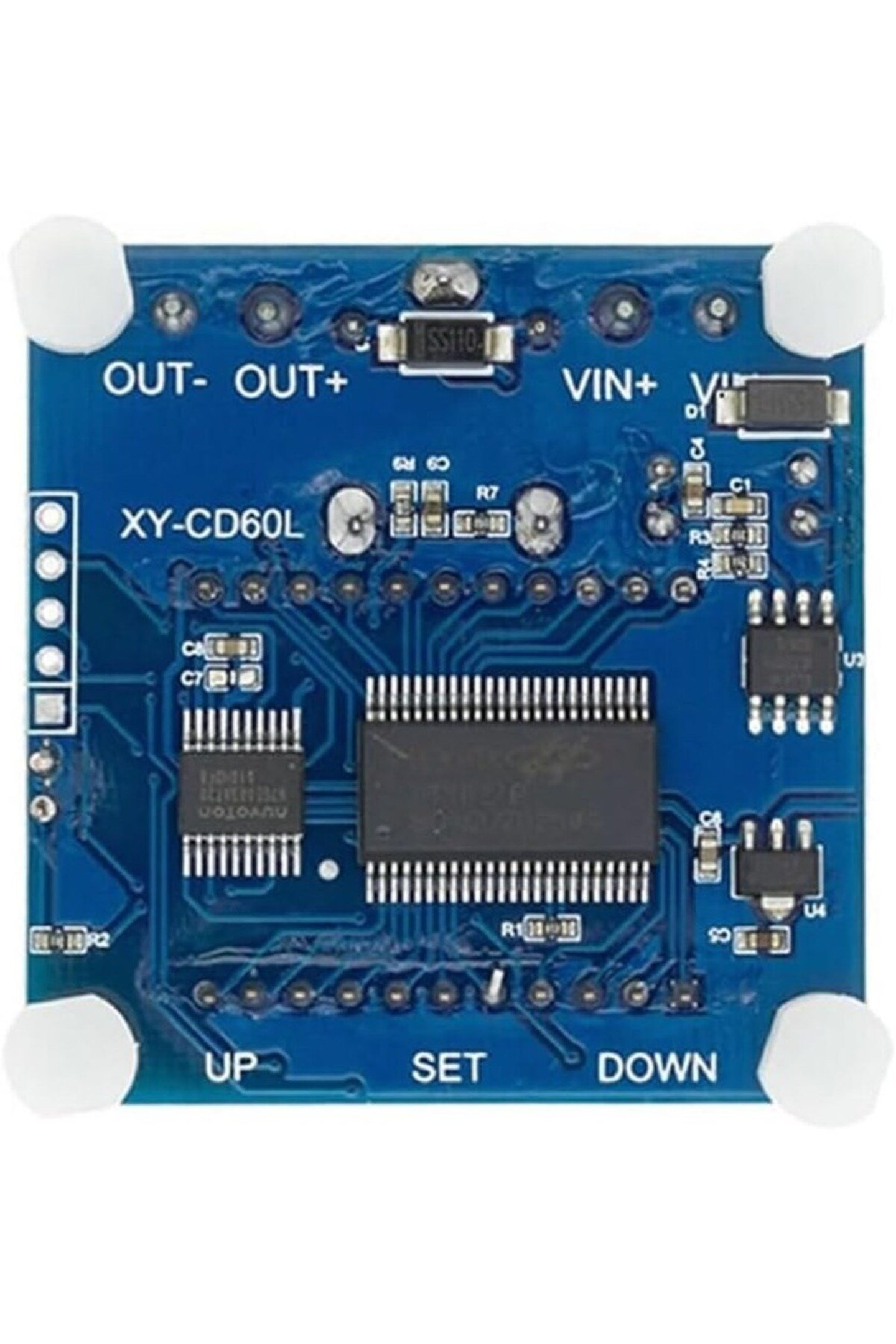

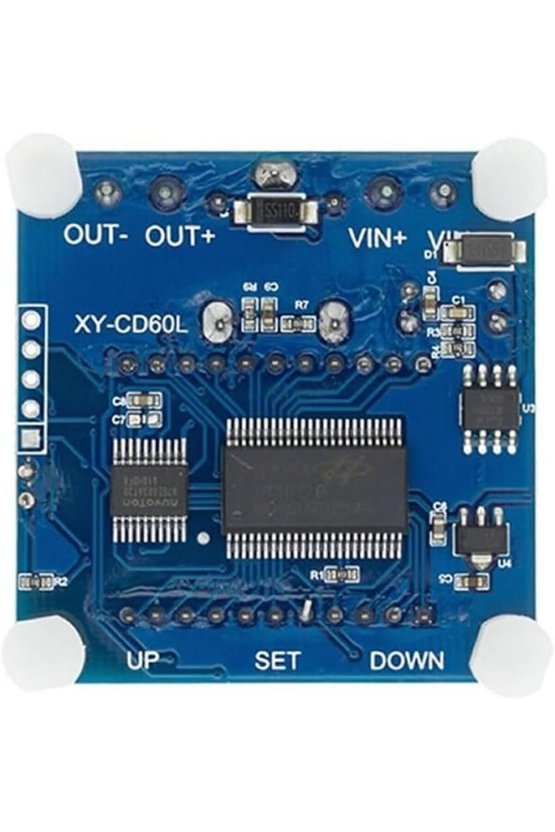

<li> <p>Hassas Voltaj Okuma ve İşleme: Ürünün arka yüzeyinde yer alan Nuvoton N76E003AT20 mikrodenetleyicisi, analog voltaj verilerini dijital sinyallere çevirirken yüksek doğruluk payı ile çalışır. Bu sayede ayarladığınız küsüratlı kesim değerleri milisaniyeler içinde algılanır ve işlem gerçekleştirilir.</p> </li>
<li> <p>Parametrik Zaman Kontrolü (Zamanlayıcı): Yalnızca voltaja dayalı değil, aynı zamanda süreye dayalı şarj kontrolü de yapabilirsiniz. Belirlediğiniz maksimum şarj süresi (örneğin 2 saat 30 dakika) dolduğunda, batarya istenilen voltaja ulaşmamış olsa bile modül akımı keserek ekstra bir güvenlik katmanı oluşturur.</p> </li>
<li> <p>Akıllı Yüzde Hesaplama Algoritması: Belirlediğiniz alt limit voltajı %0, üst limit voltajı ise %100 olarak kabul edilir. Modül, bu iki değer arasındaki anlık voltajı okuyarak bataryanızın doluluk oranını oransal olarak hesaplar ve ekrana yansıtır. Bu özellik, akünüzün durumunu bir bakışta anlamanızı sağlar.</p> </li>
<li> <p>Kolay Kurulum ve Fiziksel Tasarım: Güç giriş ve çıkışları için standart klemens bağlantıları kullanılmıştır. Ekstra lehim yapmanıza gerek kalmadan, sadece bir tornavida yardımıyla kablolarınızı güvenli bir şekilde terminallere sabitleyebilirsiniz.</p> </li>
<li> <p>Akü Bağlantı Hata Bildirimi: Modül, çıkış terminallerine (OUT+ / OUT-) herhangi bir batarya bağlı olmadığını veya bağlantının koptuğunu algılayarak ekranda "nbE" (Batarya Yok Hatası) uyarısı verir. Bu, sistemde bir kopukluk olup olmadığını teşhis etmede büyük kolaylık sağlar.</p> </li>
</ul>
<p>Detaylı Kullanım ve Ayar İpuçları</p>
<ul>

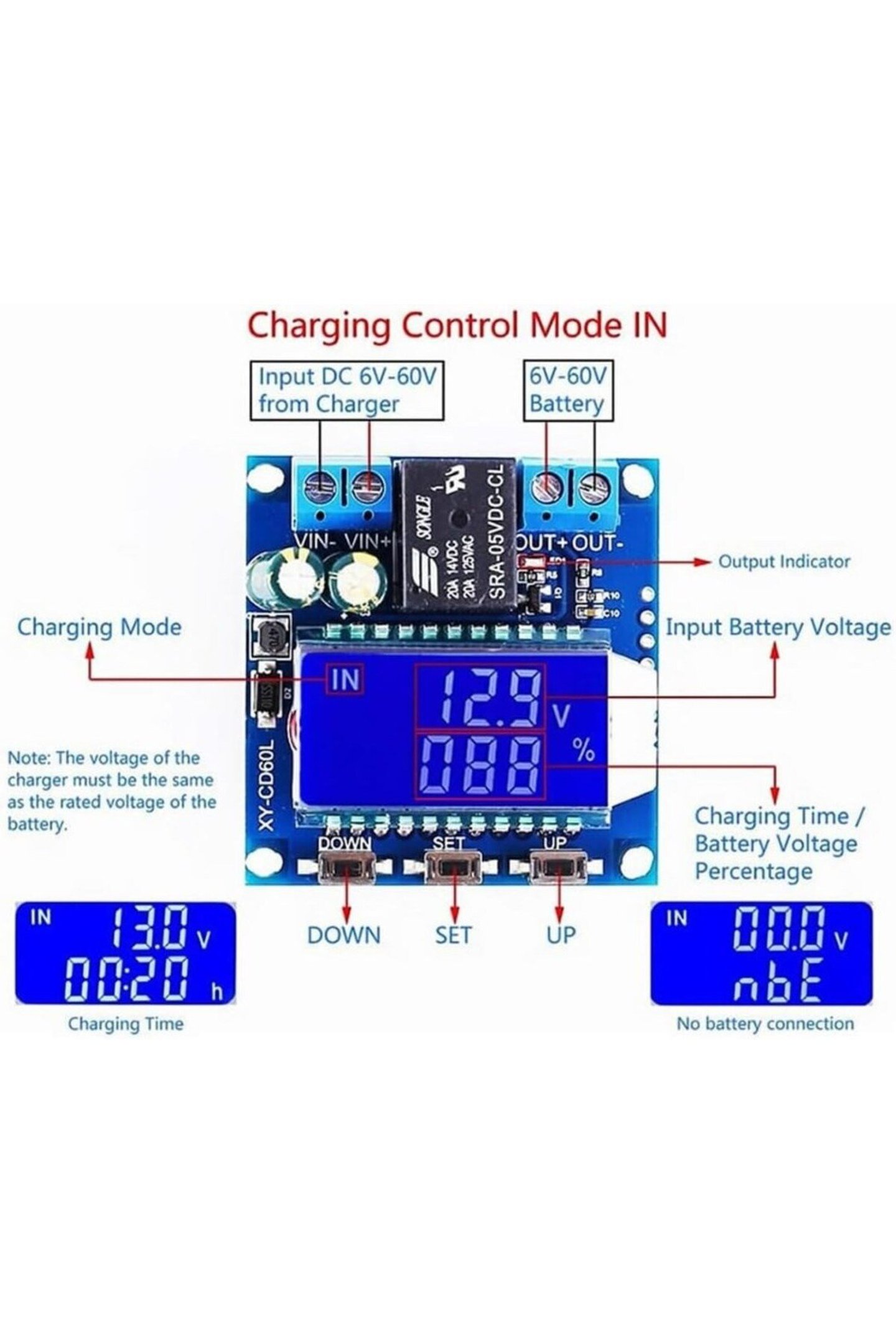

<li> <p>Şarj Modu (IN) Ayarları: Modülü güç kaynağına bağladıktan sonra, şarj işlemlerini yönetmek için SET butonuna uzun süre basarak parametre ayarlarına giriş yapabilirsiniz. Bu menüde, akünüzün şarj olmaya başlamasını istediğiniz alt voltaj sınırını ve şarjın tamamen kesilmesini istediğiniz üst voltaj sınırını belirlemeniz gerekmektedir. Akü voltajı belirlenen alt sınıra düştüğünde röle otomatik olarak çeker ve şarj cihazından gelen akımın aküye akmasına izin verir. Voltaj, ayarlanan üst değere ulaştığında ise röle devreyi keserek aşırı şarjı önler.</p> </li>
<li> <p>Deşarj Modu (OUT) Ayarları: Bataryanızı bir yüke bağladığınızda, akünüzün kapasitesinin tamamen tükenmesini önlemek hayati önem taşır. Deşarj modunda da benzer şekilde alt ve üst limitler belirlenir. Akü voltajı, belirlediğiniz kritik alt sınıra ulaştığında modül çıkış yükünün bağlantısını keser. Voltaj, sizin belirlediğiniz güvenli bir seviyeye yükseldiğinde ise tekrar yükü beslemeye devam eder.</p> </li>
<li> <p>Yüzde (%) Gösterim Mantığı: LCD ekranda görünen batarya yüzdesi, belirlediğiniz alt ve üst voltaj değerleri referans alınarak otomatik hesaplanır. Bu nedenle doğru yüzde değerini görebilmek için akünüzün kimyasına uygun voltaj aralıklarını sisteme doğru girdiğinizden emin olmanız gerekmektedir.</p> </li>
<li> <p>Süreli Şarj (Zamanlayıcı) Fonksiyonu: SET tuşu üzerinden parametreleri gezerken menü üzerinden şarj işleminin ne kadar süreceğini saat ve dakika cinsinden ayarlayabilirsiniz. Zaman kontrolü aktif edildiğinde, belirlenen süre dolduğunda voltaj değerine bakılmaksızın sistem akımı kesecektir. Modül, zamanlayıcı sıfırlandığında ekranda yanıp sönen h (saat) simgesi ile sürenin dolduğunu ifade eder.</p> </li>
<li> <p>Uyarılar ve Güvenlik Önlemleri: Bağlantı yaparken giriş (VIN) ve çıkış (OUT) yönlerine, ayrıca artı ve eksi kutuplarına mutlaka dikkat edilmelidir. Ters bağlantı yapılması, modül üzerindeki bileşenlere onarılamaz zararlar verebilir. Şarj kaynağınızın ürettiği voltaj ve akım değerlerinin, akünüzün tolere edebileceği sınırlar içinde olması gerekmektedir. Bu modül bir voltaj düşürücü veya yükseltici değildir; sadece röle üzerinden akımı ileten veya kesen bir anahtarlama birimidir. Dolayısıyla giriş kaynağınızın voltajı, akünüzün şarj voltajı ile eşdeğer olmalıdır. Ek olarak modülü doğrudan sıvı temasından, aşırı nemden ve kısa devre riski oluşturabilecek metal yüzeylerden uzak tutarak kapalı bir kutu içerisinde kullanmanız tavsiye edilir.</p> </li>
</ul>
<p>Kullanım Alanları</p>
<ul>
<li> <p>Ev ve hobi elektroniği atölyeleri</p> </li>
<li> <p>Off-grid ve on-grid güneş enerjisi (solar) sistemleri</p> </li>
<li> <p>Karavan, tekne ve kamp enerji yönetim sistemleri</p> </li>
<li> <p>Elektrikli bisiklet ve hafif elektrikli araç batarya grupları</p> </li>
<li> <p>Kendi batarya paketini tasarlayan kendin yap (DIY) projeleri</p> </li>
<li> <p>Kesintisiz güç kaynakları (UPS) ve yedek akü sistemleri</p> </li>
<li> <p>Teknik servis ve test tezgahlarında kontrollü şarj ve deşarj işlemleri</p> </li>
<li> <p>Robotik donanımların enerji altyapıları ve otonom sistemler</p> </li>
<li> <p>Taşınabilir güç istasyonlarının yönetimi</p> </li>
<li> <p>Amatör ve profesyonel akü bakım istasyonları</p> </li>
</ul>
<p>Avantajlar ve Faydalar</p>
<ul>
<li> <p>Akülerin ve lityum pillerin kapasitelerini koruyarak kullanım ömürlerini maksimum seviyeye çıkarır.</p> </li>
<li> <p>Yanlış şarj uygulamaları nedeniyle bozulan akü masraflarını ortadan kaldırarak finansal tasarruf sağlar.</p> </li>
<li> <p>Karmaşık cihazlara gerek kalmadan geniş LCD ekran üzerinden anlık gerilim ve doluluk oranını kolayca izleme imkanı sunar.</p> </li>
<li> <p>Çok geniş voltaj desteği sayesinde sisteminizi gelecekte değiştirseniz bile aynı modülü kullanmaya devam etmenize olanak tanır.</p> </li>
<li> <p>Şarj işleminin başında beklemenize gerek kalmaz, süre veya voltaj ayarı sayesinde sistemi kurup otonom çalışmaya bırakabilirsiniz.</p> </li>
<li> <p>Sadece şarj değil, deşarj kontrolü de yaparak bataryalarınızın derin deşarj seviyelerine inmesine izin vermez.</p> </li>
<li> <p>Batarya yok hatası (nbE) bildirimi ile sistemdeki kopuklukları anında tespit etmenizi sağlar, arıza tespiti için harcanan zamanı azaltır.</p> </li>
<li> <p>Kompakt tasarımı ile kontrol kutularının içine veya dar alanlara kolayca monte edilebilir, pano içi düzeni bozmaz.</p> </li>
</ul>
<p>Kimler İçin Uygundur</p>
<ul>
<li> <p>Elektronik projeler geliştiren öğrenciler, öğretmenler ve maker kültürü meraklıları.</p> </li>
<li> <p>Karavanına veya kamp alanına kendi enerji sistemini kuran doğa tutkunları.</p> </li>
<li> <p>Güneş enerjisi kurulumları yapan teknik personeller ve hobi kullanıcıları.</p> </li>
<li> <p>Batarya destekli hafif araç sahipleri ve bunların onarımını yapan teknik servisler.</p> </li>
<li> <p>Atölyesinde akü bakımı ve şarj işlemleri yapan onarım profesyonelleri.</p> </li>
<li> <p>Evinde UPS akü grubunu yönetmek isteyen sistem kurucuları.</p> </li>
<li> <p>Pratik, güvenilir ve okunabilir bir voltaj izleme modülüne ihtiyaç duyan herkes.</p> </li>
</ul>
<p>Paket İçeriği</p>
<ul>
<li> <p>1 Adet XY-CD60L 6V-60V Lcd Ekranlı Akü Batarya Şarj Deşarj Kontrol Modülü</p> </li>
</ul>
<p>Teknik Özellikler</p>
<ul>
<li> <p>Marka: EmayCenter (Tedarik/İthalat)</p> </li>
<li> <p>Model: XY-CD60L</p> </li>
<li> <p>Ürün Tipi: Akü Batarya Şarj / Deşarj Kontrol Modülü</p> </li>
<li> <p>Çalışma Voltajı Aralığı: DC 6V - 60V</p> </li>
<li> <p>Röle Akım Kapasitesi: Maksimum 20A (Sürekli kullanımda 10A - 15A önerilir)</p> </li>
<li> <p>Ekran Tipi: Arka Aydınlatmalı Çift Satır LCD Gösterge</p> </li>
<li> <p>Voltaj Okuma Hassasiyeti: 0.1V</p> </li>
<li> <p>Mikrodenetleyici (MCU): Nuvoton N76E003 Serisi</p> </li>
<li> <p>Ekran Sürücü Entegresi: Holtek HT1621B Serisi</p> </li>
<li> <p>Desteklenen Batarya Türleri: Kurşun-Asit, Jel, Lityum İyon, LiFePO4 ve uygun voltajdaki diğer tüm türler</p> </li>
<li> <p>Zamanlayıcı Aralığı: 00:01 - 99:59 saat arası programlanabilme</p> </li>
<li> <p>Bağlantı Tipi: Vidalı Klemens Terminal Sistemi</p> </li>
<li> <p>Fonksiyon Göstergeleri: Voltaj (V), Yüzde (%), Süre (h), Çalışma Modu (IN/OUT), Hata Bildirimi (nbE)</p> </li>
<li> <p>Kart Rengi: Mavi</p> </li>
<li> <p>Malzeme: Yüksek kaliteli FR4 PCB ve elektronik komponentler</p> </li>
</ul>
</div>
