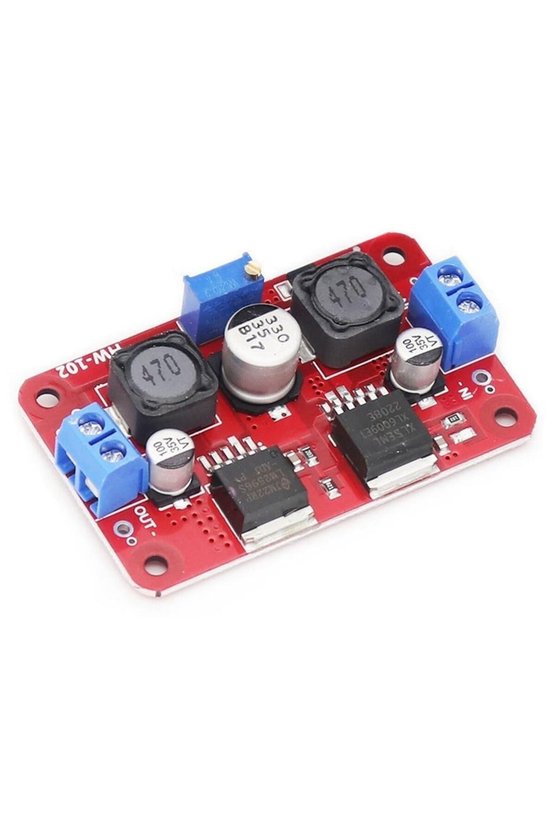

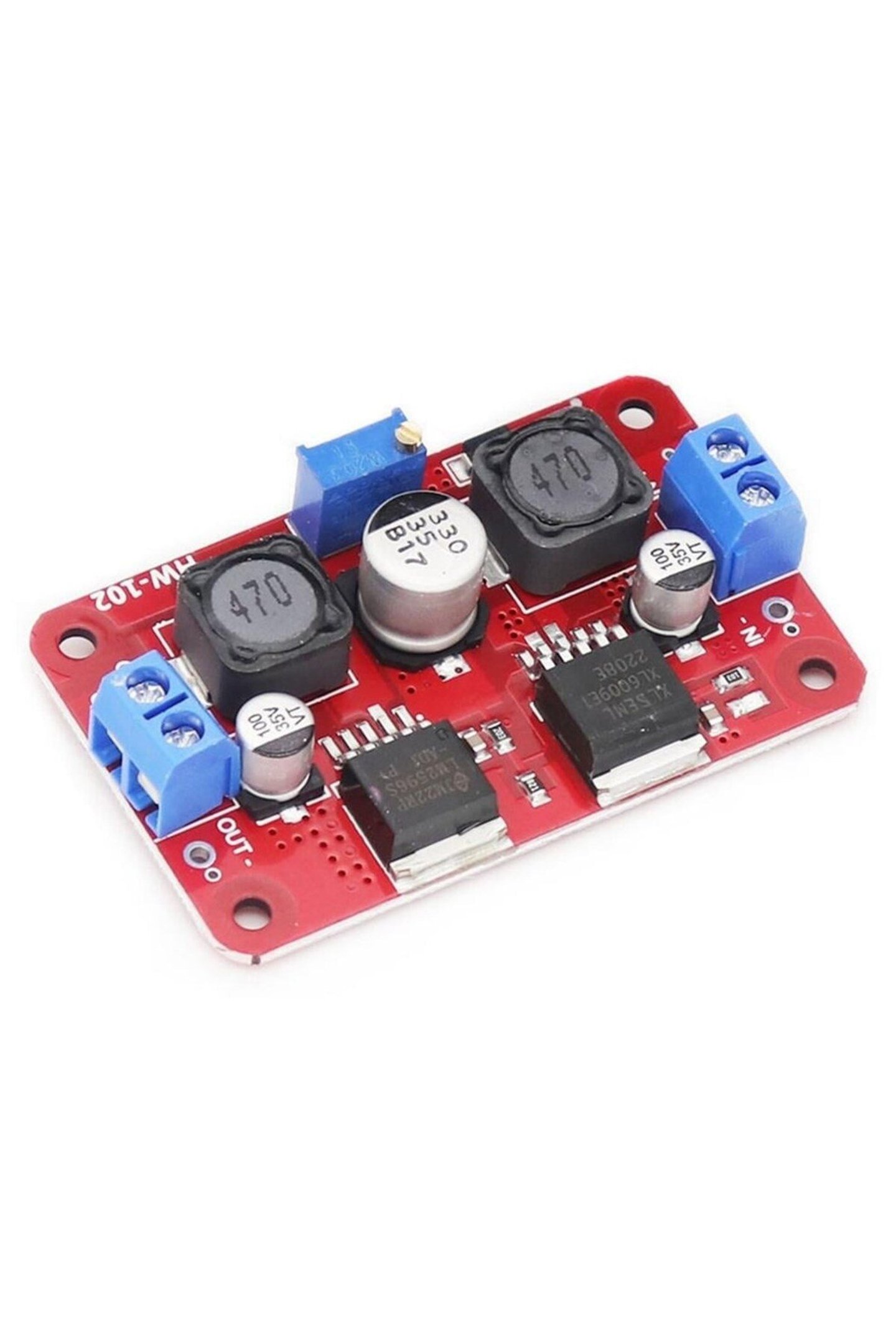

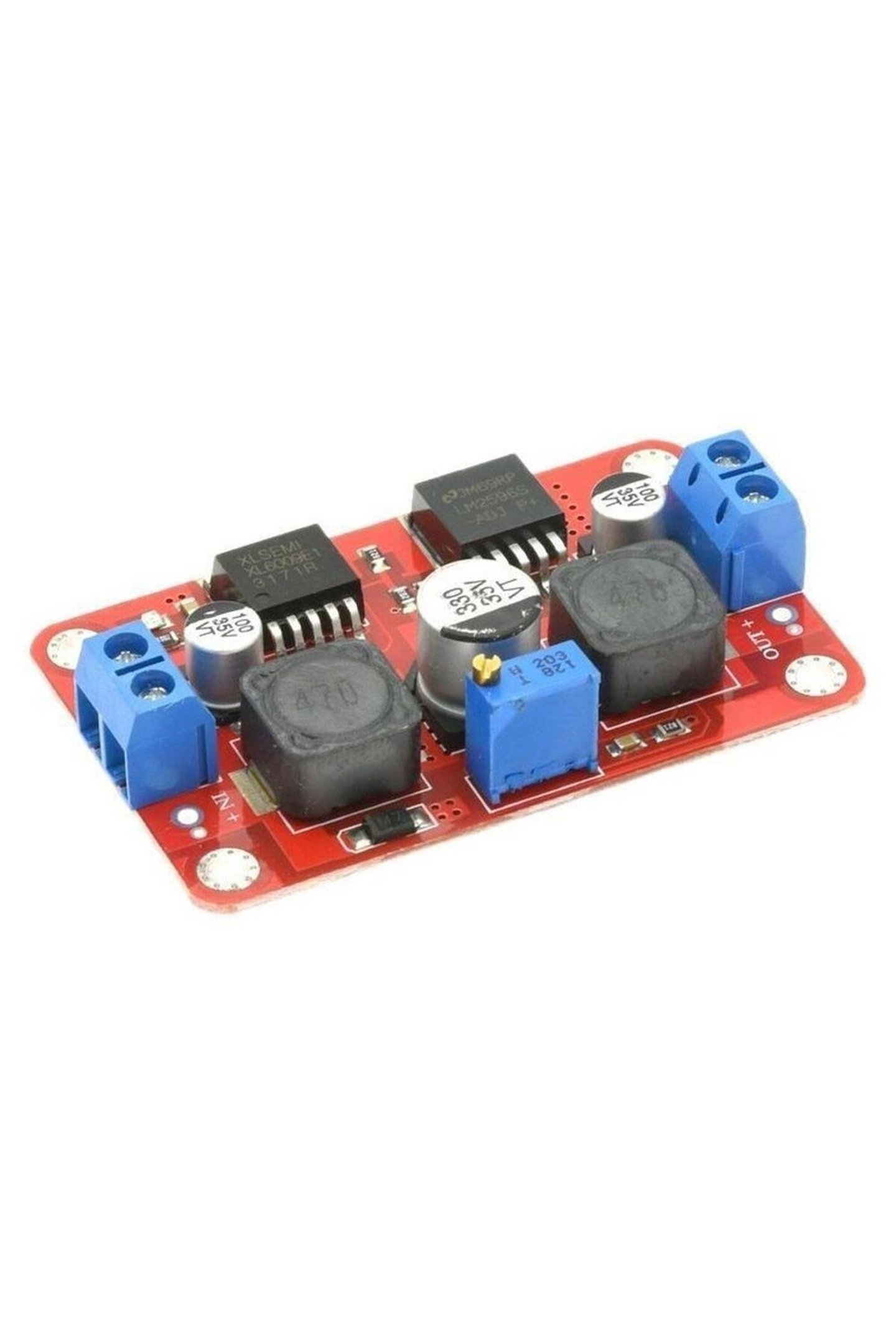

XL6009 ve LM2596S Çift Entegreli Ayarlanabilir Buck Boost Voltaj Modülü
Elektronik Projeleriniz İçin Sabit ve Güvenilir Voltaj Kontrolü Sağlayan Dönüştürücü
Ürün Açıklaması
Modern elektronik projelerde ve endüstriyel tasarımlarda, sistemin kararlı çalışabilmesi için besleme voltajının stabilitesi hayati bir önem taşır. Kaynak voltajının dalgalandığı, anlık olarak düştüğü veya yükseldiği senaryolarda, hassas bileşenlerin zarar görmesini engellemek ve sistemin kesintisiz çalışmasını sağlamak için profesyonel güç kontrol ünitelerine ihtiyaç duyulur. Üzerinde yer alan yüksek frekanslı XL6009 yükseltici (step-up) ve endüstri standardı LM2596S düşürücü (step-down) entegrelerinin tek bir baskılı devre kartı (PCB) üzerinde birleştirilmesiyle oluşturulan bu gelişmiş buck-boost dönüştürücü modül, giriş voltajından bağımsız olarak çıkışta her zaman sabit, pürüzsüz ve ayarlanabilir bir gerilim elde etmenizi sağlar.
Geleneksel voltaj regülatörleri yalnızca voltajı düşürme veya yalnızca yükseltme işlemi yaparken, bu modül her iki işlevi otomatik olarak yönetir. Örneğin; giriş kaynağınız bir güneş paneli veya kapasitesi azaldıkça voltajı düşen bir akü ise, giriş voltajı istediğiniz çıkış değerinin altına inse bile XL6009 entegresi devreye girerek voltajı yükseltir. Benzer şekilde, tam şarjlı bir aküden gelen voltaj, cihazınızın çalışma limitlerinin üzerine çıktığında LM2596S entegresi voltajı güvenli seviyeye düşürür. Bu dinamik çift yönlü çalışma prensibi, dalgalı güç kaynaklarına sahip tüm otonom sistemlerde, yenilenebilir enerji projelerinde ve hassas test ekipmanlarında cihazı vazgeçilmez bir donanım haline getirir.
Kartın tasarımı, ısı dağılımını optimize eden FR4 fiberglas materyal üzerine inşa edilmiştir. Üzerindeki yüksek kapasiteli elektrolitik kondansatörler ve bobinler, anahtarlama sırasında oluşabilecek elektriksel gürültüyü (ripple) minimuma indirerek, mikrokontrolcüler ve sensörler gibi temiz güç gerektiren birimlerin kusursuz çalışmasına olanak tanır. Klemensli giriş ve çıkış terminalleri sayesinde, lehim yapma zorunluluğu olmadan hızlı, güvenli ve pratik kablo bağlantıları yapılabilir. Kart üzerinde bulunan çok turlu hassas trimpotlar (potansiyometreler), çıkış voltajının milivolt seviyesinde ince ayar ile belirlenmesine imkan vererek kullanıcılara tam kontrol sunar.
Ürün Nedir ve Ne İşe Yarar
Bu ürün, teknik adıyla bir DC-DC otomatik buck-boost (düşürücü ve yükseltici) voltaj dönüştürücü kartıdır. Temel işlevi, terminallerinden verilen dalgalı veya sabit doğru akım (DC) giriş voltajını, kullanıcının belirlediği sabit bir DC çıkış voltajına dönüştürmektir.
Elektrik enerjisinin transferi sırasında, güç kaynağının iç direnci veya yükün çektiği akımdaki değişimler nedeniyle voltaj dalgalanmaları meydana gelir. Akü sistemlerinde şarj durumu voltajı doğrudan etkiler. Güneş enerjisi sistemlerinde ise bulutlanma veya güneş ışınlarının açısı gibi çevresel faktörler panel çıkış voltajını sürekli değiştirir. Bu modül, $V_{in}$ (giriş voltajı) değerinin $V_{out}$ (çıkış voltajı) değerinden büyük, küçük veya eşit olup olmadığına bakılmaksızın, donanımsal yapısı sayesinde çıkış voltajını ayarlanan seviyede kilitli tutar.
Bu işlem, yüksek frekanslı anahtarlama (Pulse Width Modulation - PWM) tekniği ile gerçekleştirilir. Devre üzerindeki indüktörler manyetik alanda enerji depolar ve serbest bırakır. Bu sayede enerji, ısıya dönüşerek boşa harcanmak yerine yüksek verimlilikle çıkışa aktarılır. Özetle bu modül, düzensiz enerji kaynakları ile hassas voltaj gerektiren alıcılar arasında bir güvenlik ve stabilite köprüsü işlevi görür.
Öne Çıkan Özellikler
Çift Entegre Mimarisi: Kart üzerinde hem 400KHz anahtarlama hızına sahip XL6009E1 boost (yükseltici) entegresi hem de 150KHz frekanslı LM2596S buck (düşürücü) entegresi bulunur. Bu hibrit yapı, kesintisiz bir voltaj regülasyonu sağlar.
Otomatik Buck-Boost İşlevi: Giriş voltajının çıkış voltajından yüksek veya düşük olması fark etmeksizin, ayarlanan voltaj değerini otomatik olarak korur.
Yüksek Dönüşüm Verimliliği: Anahtarlamalı güç kaynağı (SMPS) mantığıyla çalıştığı için, doğrusal (linear) regülatörlere kıyasla enerji kaybı çok düşüktür. Sistem verimliliği, giriş-çıkış farkı ve çekilen akıma bağlı olarak ideal şartlarda %90'ın üzerine çıkabilir. Verimlilik $\eta = (P_{out} / P_{in}) \times 100$ formülü üzerinden hesaplanabilen stabil bir karakteristiğe sahiptir.
Çok Turlu Hassas Trimpotlar: Kart üzerindeki mavi renkli çok turlu potansiyometreler, çıkış voltajının son derece ince bir şekilde ayarlanmasını sağlar. Tek turlu potansiyometrelere göre titreşimden veya ufak dokunuşlardan daha az etkilenir.
Vidasız ve Lehimsiz Bağlantı İmkanı: Giriş (IN+ / IN-) ve çıkış (OUT+ / OUT-) noktalarında yer alan dayanıklı klemens blokları, kabloların tornavida yardımıyla saniyeler içinde modüle bağlanmasını sağlar. Prototipleme süreçlerini ciddi oranda hızlandırır.
Gelişmiş Filtreleme Bileşenleri: 470µH değerindeki yüzey montaj (SMD) güç indüktörleri ve yüksek gerilim toleranslı (35V) elektrolitik kapasitörler, çıkış sinyalindeki dalgalanmayı bastırarak temiz bir doğru akım elde edilmesini sağlar.
Kompakt ve Endüstriyel Tasarım: Tüm bu gelişmiş özellikler, dar alanlara kolayca monte edilebilmesi için minimum yüzey alanına sığdırılmıştır. Kart üzerindeki montaj delikleri, modülün vidalanarak sabitlenmesine olanak tanır.

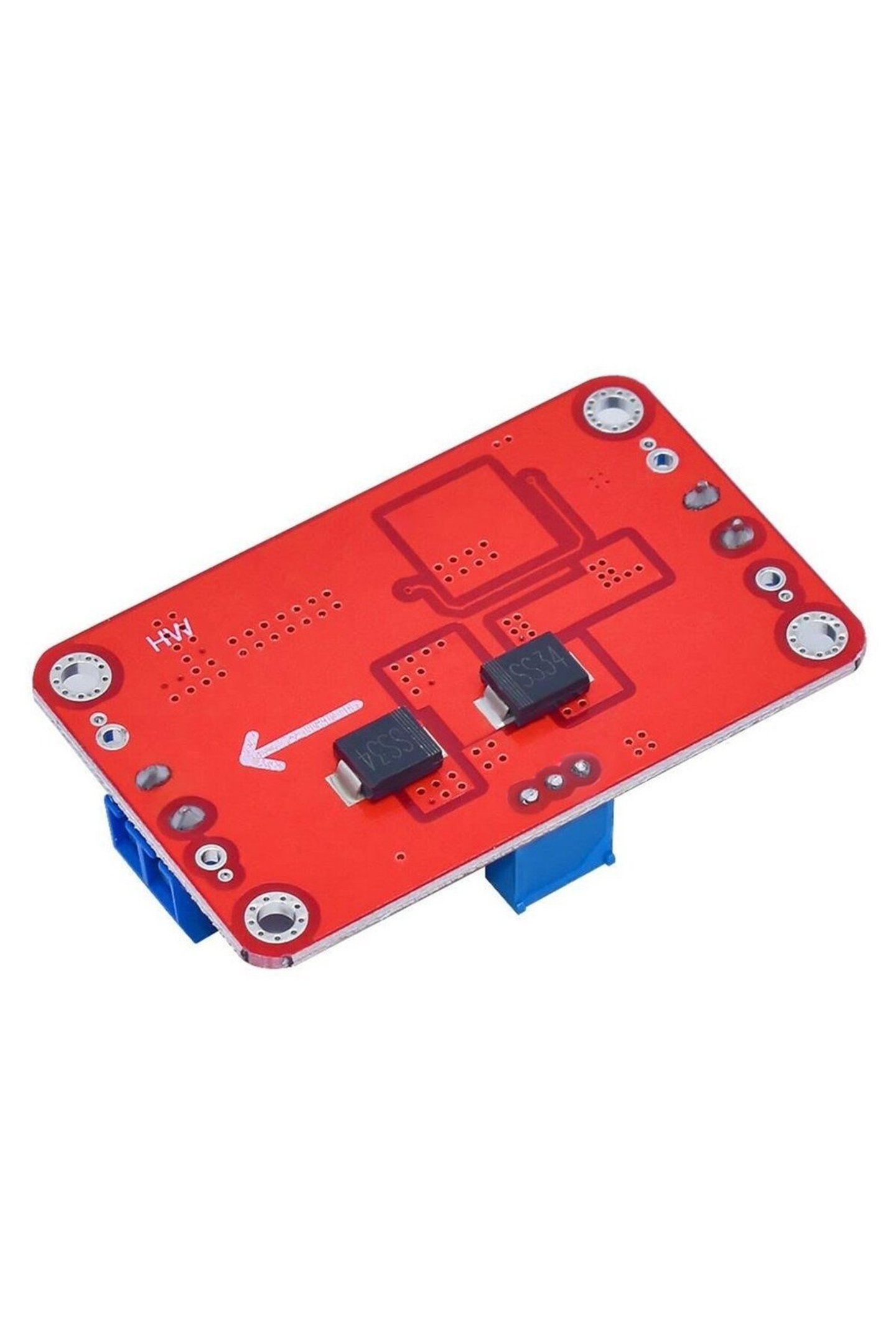

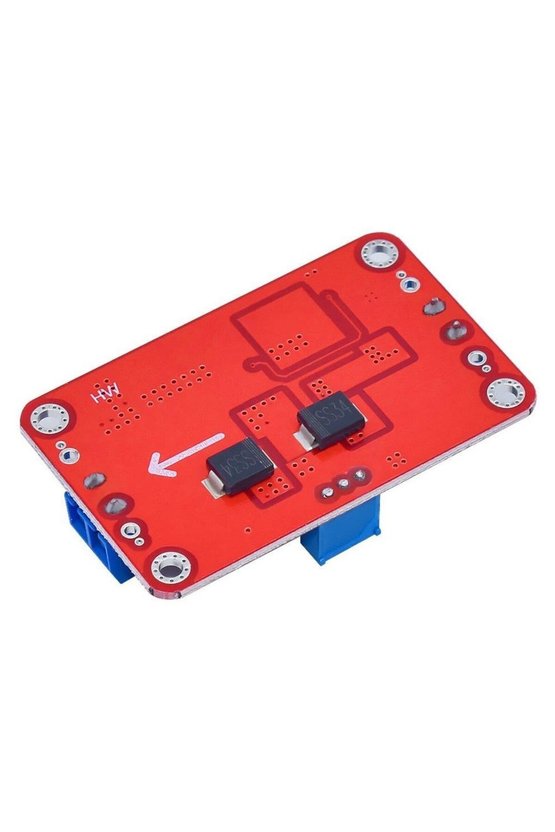

Düşük İleri Yön Gerilimli Diyotlar: Kartın alt kısmında yer alan SS34 Schottky diyotlar, yüksek hızlı anahtarlama işlemlerinde enerji kaybını minimize eder ve tepki süresini .
Kullanım Alanları
Güneş Enerjisi (Solar) Sistemleri: Güneş panellerinin ürettiği voltaj, gün içindeki ışık şiddetine göre sürekli değişir. Bu modül, güneş panelinden gelen değişken voltajı (örneğin 10V ile 20V arası) sabit bir değere (örneğin 12V veya 14.4V) sabitleyerek akü şarj devrelerini beslemek veya doğrudan 12V ile çalışan cihazları çalıştırmak için kusursuz bir çözümdür.
Otomotiv, Karavan ve Tekne Projeleri: Araç içi elektrik sistemlerinde voltaj motor çalışırken 14.4V seviyelerine çıkar, motor kapalıyken 12V seviyesine iner, marş basıldığında ise 9V seviyelerine kadar düşebilir. Araç içine eklenecek hassas elektronik cihazların (multimedya sistemleri, özel aydınlatmalar, takip cihazları) bu dalgalanmalardan korunması için modül, çıkışı sürekli sabit tutar.
Robotik Sistemler ve Otonom Araçlar: Lityum polimer (Li-Po) veya Lityum iyon (Li-ion) bataryalarla çalışan mobil robotlarda batarya voltajı kullanıldıkça düşer. Sensörlerin ve mikrodenetleyicilerin referans voltajlarının şaşmaması için bu tarz bir regülatör modülü kullanılarak sistem son ana kadar tam performansla çalıştırılabilir.
DIY (Kendin Yap) Laboratuvar Güç Kaynakları: Eski bir bilgisayar güç kaynağını (ATX) veya standart bir adaptörü, voltajı ayarlanabilir profesyonel bir masaüstü test güç kaynağına dönüştürmek isteyen maker ve teknisyenler için temel birim olarak kullanılır.
Telekomünikasyon ve Ağ Cihazları: Elektrik kesintilerinde modem, router veya switch gibi ağ cihazlarını batarya ile beslemek için gerekli olan spesifik adaptör voltajını (örneğin 9V veya 12V) dalgalanan bir yedek güç kaynağından elde etmek amacıyla kullanılır.
Mikrodenetleyici ve Geliştirme Kartı Beslemeleri: Arduino, Raspberry Pi, ESP8266, NodeMCU, STM32 gibi geliştirme kartlarının ihtiyaç duyduğu 5V veya 3.3V gibi spesifik voltajları, 12V veya 24V gibi yüksek endüstriyel kaynaklardan güvenle elde etmek için tercih edilir.
Özel LED Aydınlatma Tasarımları: Yüksek güçlü LED sistemlerinde, voltajın anlık olarak yükselmesi LED'lerin ömrünü ciddi şekilde kısaltır veya bozulmalarına yol açar. Bu modül, LED sürücü devrelerinden önce kurularak gerilimi sınırlandırır.
3D Yazıcı Modifikasyonları: 24V çalışan bir 3D yazıcı sistemine 12V ile çalışan bir soğutucu fan veya farklı bir aksesuar eklenmek istendiğinde, ana güç hattından voltajı güvenle düşürmek için kullanılır.
Avantajlar ve Faydalar
Maliyet ve Alan Tasarrufu: Normal şartlarda voltajı duruma göre hem düşürmek hem de yükseltmek için iki farklı modül (bir buck ve bir boost converter) kullanılması gerekir. Bu donanım, her iki modülün yapacağı işi tek bir PCB üzerinde birleştirerek proje maliyetlerini düşürür ve kutu içindeki kablo karmaşasını ortadan kaldırır.
Yüksek Kararlılık: Enerji kaynağınız zayıflasa bile cihazınız kapanmaz veya sapıtmaz. Çıkış voltajının girişten bağımsız olarak kilitlenmesi, projenizin güvenilirliğini artırır.
Sıfır Isı İsrafı Sorunu: Eski nesil lineer voltaj regülatörleri (örneğin 7812 serisi) fazla voltajı ısıya çevirerek harcar. Bu modül ise anahtarlama mantığıyla çalıştığı için enerji kaybı çok azdır. Bataryalı sistemlerde cihazın çalışma süresini (pil ömrünü) belirgin şekilde uzatır.
Geniş Çalışma Aralığı: Hem giriş hem de çıkış tarafında geniş bir voltaj spektrumunu desteklemesi sayesinde, çok farklı projelerde standart donanım olarak elde tutulabilecek evrensel bir modüldür.
Pratik Kullanım: Test ve prototip aşamasında tornavida ile klemens bağlantısı yapılarak hızlıca devreye alınabilir. Lehim yapma süreci gerektirmediği için modifikasyonlar hızlıca tamamlanır.
Öngörülebilir Güç Yönetimi: Devrenin çalışma kapasitesi fiziksel sınırlarla belirlidir. Sistemin tüketeceği gücü formülize ederken ($P = V \times I$), sistem tasarımcısı modülün ısıl ve elektriksel sınırlarını kolayca hesaplayabilir.
Kimler İçin Uygundur
Mühendisler ve Ar-Ge Uzmanları: Endüstriyel otomasyon donanımlarının tasarım sürecinde, sensör ve aktüatörler için farklı voltaj hatları oluşturmak isteyen geliştiriciler.
Maker ve Hobi Kullanıcıları: Ev otomasyonu, IoT (Nesnelerin İnterneti) cihazları, akıllı tarım sistemleri ve uzaktan kumandalı araçlar inşa eden teknoloji tutkunları.
Elektrik ve Elektronik Öğrencileri: Bitirme projeleri, TÜBİTAK projeleri ve laboratuvar testlerinde güvenilir güç dağıtım modüllerine ihtiyaç duyan akademik kullanıcılar.
Otomotiv ve Karavan Elektrikçileri: Araç içi tesisatlara yeni donanımlar eklerken araç tesisatındaki voltaj dalgalanmalarının cihazlara zarar vermesini engellemek isteyen teknisyenler.
Tamir ve Bakım Servisleri: Orijinal güç kartı arızalanan cihazları onarırken, yerine konulacak evrensel ve ayarlanabilir bir besleme devresi arayan teknik personel.
Güneş Enerjisi Kurulumcuları: Düşük güçlü güneş panellerinden alınan enerjiyi depolama birimlerine aktarırken optimizasyon yapmak isteyen sistem entegratörleri.
Paket İçeriği
1 Adet XL6009 ve LM2596S Çift Entegreli Ayarlanabilir Buck Boost Voltaj Modülü (Standart Klemensli Model)
~3A (Sadece ekstra soğutucu modifikasyonu ile kısa süreli)
Anahtarlama Frekansı
400 KHz / 150 KHz
Bağlantı Tipi
Vidalı Klemens Terminal (IN+ / IN- ve OUT+ / OUT-)
Ayar Tipi
Çok Turlu Hassas Trimpot (Potansiyometre)
Malzeme Yapısı
FR4 Sınıfı Yüksek Dayanımlı Fiberglas PCB
Kart Rengi
Kırmızı
Kapasitör Değerleri
330µF 35V ve 100µF 35V Elektrolitik
İndüktör Değerleri
470µH Yüzey Montaj (SMD)
Diyot Tipi
SS34 Yüksek Hızlı Schottky
Tahmini Ebatlar ve Ağırlık
Aşağıda belirtilen ölçüler, ürünün kullanım alanının ve monte edileceği kutunun hesaplanabilmesi adına standart üretim bantlarına ait genel kabuller üzerinden verilmiş tahmini verilerdir:
En: 3.6 cm
Boy: 6.6 cm
Yükseklik: 1.4 cm
Tahmini Ağırlık: 25 g
Kapsamlı Kullanım Rehberi ve Dikkat Edilmesi Gereken Noktalar
Bu elektronik modülün uzun ömürlü ve güvenli bir şekilde kullanılabilmesi için devreye alma aşamasında bazı temel teknik prosedürlere uyulması gerekir:
Bağlantı Öncesi Kontroller: Modüle herhangi bir cihaz bağlamadan önce, kullanacağınız güç kaynağının artı (+) ve eksi (-) kutuplarını kesin olarak belirleyin. Kart üzerinde IN+ (Pozitif Giriş) ve IN- (Negatif Giriş) işaretleri açıkça yer almaktadır. Kutupların ters bağlanması, anında entegrelerin arızalanmasına neden olabilir, bu nedenle bağlantı sırasında ters kutup koruması olmadığı varsayılarak ekstra dikkat edilmelidir.
Boşta Voltaj Ayarı: Yük (çalıştırılacak cihaz) modüle bağlanmadan önce, giriş terminallerine güç kaynağı bağlanmalı ve modül aktif hale getirilmelidir. Çıkış terminallerine (OUT+ ve OUT-) bir multimetre (avometre) DC voltaj kademesinde prob ile bağlanmalıdır. Modül üzerindeki trimpot, istenen çıkış voltajı multimetrede okunana kadar saat yönüne veya tersine düz başlı ince bir tornavida ile yavaşça çevrilmelidir. Çok turlu trimpotlar yapısı gereği bazen voltajın değişmesi için 10-15 tur çevrilmeyi gerektirebilir. Voltajın istenen seviyede tam olarak sabitlendiğinden emin olduktan sonra cihaz bağlantısı yapılmalıdır.
Güç Hesaplaması ve Akım Limitleri: Ürün bağlı olduğu yükün ne kadar akım çekeceğini kontrol etmez, yük ne kadar akım isterse vermeye çalışır. Sistemin sağlığı için bağlanacak cihazın güç tüketimi önceden hesaplanmalıdır. Çekilecek akımın 1.5 Amper değerini sürekli aşmaması önerilir. Çıkış voltajı ile çekilen akım çarpıldığında toplam tüketim watt cinsinden bulunur ($P_{out} = V_{out} \times I_{out}$). Eğer yüksek bir akım çekilecekse (1.5A ile 3A arası), XL6009 ve LM2596S entegreleri üzerine termal bant ile alüminyum mini soğutucu bloklar yapıştırılması ve ortamın havalandırılması sistemin termal kapanmaya girmesini engelleyecektir.
Montaj ve İzolasyon: PCB alt yüzeyinde lehim noktaları ve bileşen bacakları bulunur. Modülü metal bir yüzeye doğrudan monte etmek kısa devreye neden olur. Kart üzerindeki montaj delikleri kullanılarak plastik veya naylon distansiyeller (yükselticiler) aracılığıyla sabitlenmesi en güvenli yöntemdir. Ayrıca aşırı nem, toz veya su buharı olan ortamlarda kullanılacaksa, şeffaf izolasyon vernikleri veya uygun muhafaza kutuları ile korunmalıdır.
">
XL6009 ve LM2596S Çift Entegreli Ayarlanabilir Buck Boost Voltaj Modülü
Elektronik Projeleriniz İçin Sabit ve Güvenilir Voltaj Kontrolü Sağlayan Dönüştürücü
Ürün Açıklaması
Modern elektronik projelerde ve endüstriyel tasarımlarda, sistemin kararlı çalışabilmesi için besleme voltajının stabilitesi hayati bir önem taşır. Kaynak voltajının dalgalandığı, anlık olarak düştüğü veya yükseldiği senaryolarda, hassas bileşenlerin zarar görmesini engellemek ve sistemin kesintisiz çalışmasını sağlamak için profesyonel güç kontrol ünitelerine ihtiyaç duyulur. Üzerinde yer alan yüksek frekanslı XL6009 yükseltici (step-up) ve endüstri standardı LM2596S düşürücü (step-down) entegrelerinin tek bir baskılı devre kartı (PCB) üzerinde birleştirilmesiyle oluşturulan bu gelişmiş buck-boost dönüştürücü modül, giriş voltajından bağımsız olarak çıkışta her zaman sabit, pürüzsüz ve ayarlanabilir bir gerilim elde etmenizi sağlar.
Geleneksel voltaj regülatörleri yalnızca voltajı düşürme veya yalnızca yükseltme işlemi yaparken, bu modül her iki işlevi otomatik olarak yönetir. Örneğin; giriş kaynağınız bir güneş paneli veya kapasitesi azaldıkça voltajı düşen bir akü ise, giriş voltajı istediğiniz çıkış değerinin altına inse bile XL6009 entegresi devreye girerek voltajı yükseltir. Benzer şekilde, tam şarjlı bir aküden gelen voltaj, cihazınızın çalışma limitlerinin üzerine çıktığında LM2596S entegresi voltajı güvenli seviyeye düşürür. Bu dinamik çift yönlü çalışma prensibi, dalgalı güç kaynaklarına sahip tüm otonom sistemlerde, yenilenebilir enerji projelerinde ve hassas test ekipmanlarında cihazı vazgeçilmez bir donanım haline getirir.
Kartın tasarımı, ısı dağılımını optimize eden FR4 fiberglas materyal üzerine inşa edilmiştir. Üzerindeki yüksek kapasiteli elektrolitik kondansatörler ve bobinler, anahtarlama sırasında oluşabilecek elektriksel gürültüyü (ripple) minimuma indirerek, mikrokontrolcüler ve sensörler gibi temiz güç gerektiren birimlerin kusursuz çalışmasına olanak tanır. Klemensli giriş ve çıkış terminalleri sayesinde, lehim yapma zorunluluğu olmadan hızlı, güvenli ve pratik kablo bağlantıları yapılabilir. Kart üzerinde bulunan çok turlu hassas trimpotlar (potansiyometreler), çıkış voltajının milivolt seviyesinde ince ayar ile belirlenmesine imkan vererek kullanıcılara tam kontrol sunar.
Ürün Nedir ve Ne İşe Yarar
Bu ürün, teknik adıyla bir DC-DC otomatik buck-boost (düşürücü ve yükseltici) voltaj dönüştürücü kartıdır. Temel işlevi, terminallerinden verilen dalgalı veya sabit doğru akım (DC) giriş voltajını, kullanıcının belirlediği sabit bir DC çıkış voltajına dönüştürmektir.
Elektrik enerjisinin transferi sırasında, güç kaynağının iç direnci veya yükün çektiği akımdaki değişimler nedeniyle voltaj dalgalanmaları meydana gelir. Akü sistemlerinde şarj durumu voltajı doğrudan etkiler. Güneş enerjisi sistemlerinde ise bulutlanma veya güneş ışınlarının açısı gibi çevresel faktörler panel çıkış voltajını sürekli değiştirir. Bu modül, $V_{in}$ (giriş voltajı) değerinin $V_{out}$ (çıkış voltajı) değerinden büyük, küçük veya eşit olup olmadığına bakılmaksızın, donanımsal yapısı sayesinde çıkış voltajını ayarlanan seviyede kilitli tutar.
Bu işlem, yüksek frekanslı anahtarlama (Pulse Width Modulation - PWM) tekniği ile gerçekleştirilir. Devre üzerindeki indüktörler manyetik alanda enerji depolar ve serbest bırakır. Bu sayede enerji, ısıya dönüşerek boşa harcanmak yerine yüksek verimlilikle çıkışa aktarılır. Özetle bu modül, düzensiz enerji kaynakları ile hassas voltaj gerektiren alıcılar arasında bir güvenlik ve stabilite köprüsü işlevi görür.
Öne Çıkan Özellikler
Çift Entegre Mimarisi: Kart üzerinde hem 400KHz anahtarlama hızına sahip XL6009E1 boost (yükseltici) entegresi hem de 150KHz frekanslı LM2596S buck (düşürücü) entegresi bulunur. Bu hibrit yapı, kesintisiz bir voltaj regülasyonu sağlar.
Otomatik Buck-Boost İşlevi: Giriş voltajının çıkış voltajından yüksek veya düşük olması fark etmeksizin, ayarlanan voltaj değerini otomatik olarak korur.
Yüksek Dönüşüm Verimliliği: Anahtarlamalı güç kaynağı (SMPS) mantığıyla çalıştığı için, doğrusal (linear) regülatörlere kıyasla enerji kaybı çok düşüktür. Sistem verimliliği, giriş-çıkış farkı ve çekilen akıma bağlı olarak ideal şartlarda %90'ın üzerine çıkabilir. Verimlilik $\eta = (P_{out} / P_{in}) \times 100$ formülü üzerinden hesaplanabilen stabil bir karakteristiğe sahiptir.
Çok Turlu Hassas Trimpotlar: Kart üzerindeki mavi renkli çok turlu potansiyometreler, çıkış voltajının son derece ince bir şekilde ayarlanmasını sağlar. Tek turlu potansiyometrelere göre titreşimden veya ufak dokunuşlardan daha az etkilenir.
Vidasız ve Lehimsiz Bağlantı İmkanı: Giriş (IN+ / IN-) ve çıkış (OUT+ / OUT-) noktalarında yer alan dayanıklı klemens blokları, kabloların tornavida yardımıyla saniyeler içinde modüle bağlanmasını sağlar. Prototipleme süreçlerini ciddi oranda hızlandırır.
Gelişmiş Filtreleme Bileşenleri: 470µH değerindeki yüzey montaj (SMD) güç indüktörleri ve yüksek gerilim toleranslı (35V) elektrolitik kapasitörler, çıkış sinyalindeki dalgalanmayı bastırarak temiz bir doğru akım elde edilmesini sağlar.
Kompakt ve Endüstriyel Tasarım: Tüm bu gelişmiş özellikler, dar alanlara kolayca monte edilebilmesi için minimum yüzey alanına sığdırılmıştır. Kart üzerindeki montaj delikleri, modülün vidalanarak sabitlenmesine olanak tanır.
Düşük İleri Yön Gerilimli Diyotlar: Kartın alt kısmında yer alan SS34 Schottky diyotlar, yüksek hızlı anahtarlama işlemlerinde enerji kaybını minimize eder ve tepki süresini .
Kullanım Alanları
Güneş Enerjisi (Solar) Sistemleri: Güneş panellerinin ürettiği voltaj, gün içindeki ışık şiddetine göre sürekli değişir. Bu modül, güneş panelinden gelen değişken voltajı (örneğin 10V ile 20V arası) sabit bir değere (örneğin 12V veya 14.4V) sabitleyerek akü şarj devrelerini beslemek veya doğrudan 12V ile çalışan cihazları çalıştırmak için kusursuz bir çözümdür.
Otomotiv, Karavan ve Tekne Projeleri: Araç içi elektrik sistemlerinde voltaj motor çalışırken 14.4V seviyelerine çıkar, motor kapalıyken 12V seviyesine iner, marş basıldığında ise 9V seviyelerine kadar düşebilir. Araç içine eklenecek hassas elektronik cihazların (multimedya sistemleri, özel aydınlatmalar, takip cihazları) bu dalgalanmalardan korunması için modül, çıkışı sürekli sabit tutar.
Robotik Sistemler ve Otonom Araçlar: Lityum polimer (Li-Po) veya Lityum iyon (Li-ion) bataryalarla çalışan mobil robotlarda batarya voltajı kullanıldıkça düşer. Sensörlerin ve mikrodenetleyicilerin referans voltajlarının şaşmaması için bu tarz bir regülatör modülü kullanılarak sistem son ana kadar tam performansla çalıştırılabilir.
DIY (Kendin Yap) Laboratuvar Güç Kaynakları: Eski bir bilgisayar güç kaynağını (ATX) veya standart bir adaptörü, voltajı ayarlanabilir profesyonel bir masaüstü test güç kaynağına dönüştürmek isteyen maker ve teknisyenler için temel birim olarak kullanılır.
Telekomünikasyon ve Ağ Cihazları: Elektrik kesintilerinde modem, router veya switch gibi ağ cihazlarını batarya ile beslemek için gerekli olan spesifik adaptör voltajını (örneğin 9V veya 12V) dalgalanan bir yedek güç kaynağından elde etmek amacıyla kullanılır.
Mikrodenetleyici ve Geliştirme Kartı Beslemeleri: Arduino, Raspberry Pi, ESP8266, NodeMCU, STM32 gibi geliştirme kartlarının ihtiyaç duyduğu 5V veya 3.3V gibi spesifik voltajları, 12V veya 24V gibi yüksek endüstriyel kaynaklardan güvenle elde etmek için tercih edilir.
Özel LED Aydınlatma Tasarımları: Yüksek güçlü LED sistemlerinde, voltajın anlık olarak yükselmesi LED'lerin ömrünü ciddi şekilde kısaltır veya bozulmalarına yol açar. Bu modül, LED sürücü devrelerinden önce kurularak gerilimi sınırlandırır.
3D Yazıcı Modifikasyonları: 24V çalışan bir 3D yazıcı sistemine 12V ile çalışan bir soğutucu fan veya farklı bir aksesuar eklenmek istendiğinde, ana güç hattından voltajı güvenle düşürmek için kullanılır.
Avantajlar ve Faydalar
Maliyet ve Alan Tasarrufu: Normal şartlarda voltajı duruma göre hem düşürmek hem de yükseltmek için iki farklı modül (bir buck ve bir boost converter) kullanılması gerekir. Bu donanım, her iki modülün yapacağı işi tek bir PCB üzerinde birleştirerek proje maliyetlerini düşürür ve kutu içindeki kablo karmaşasını ortadan kaldırır.
Yüksek Kararlılık: Enerji kaynağınız zayıflasa bile cihazınız kapanmaz veya sapıtmaz. Çıkış voltajının girişten bağımsız olarak kilitlenmesi, projenizin güvenilirliğini artırır.
Sıfır Isı İsrafı Sorunu: Eski nesil lineer voltaj regülatörleri (örneğin 7812 serisi) fazla voltajı ısıya çevirerek harcar. Bu modül ise anahtarlama mantığıyla çalıştığı için enerji kaybı çok azdır. Bataryalı sistemlerde cihazın çalışma süresini (pil ömrünü) belirgin şekilde uzatır.
Geniş Çalışma Aralığı: Hem giriş hem de çıkış tarafında geniş bir voltaj spektrumunu desteklemesi sayesinde, çok farklı projelerde standart donanım olarak elde tutulabilecek evrensel bir modüldür.
Pratik Kullanım: Test ve prototip aşamasında tornavida ile klemens bağlantısı yapılarak hızlıca devreye alınabilir. Lehim yapma süreci gerektirmediği için modifikasyonlar hızlıca tamamlanır.
Öngörülebilir Güç Yönetimi: Devrenin çalışma kapasitesi fiziksel sınırlarla belirlidir. Sistemin tüketeceği gücü formülize ederken ($P = V \times I$), sistem tasarımcısı modülün ısıl ve elektriksel sınırlarını kolayca hesaplayabilir.
Kimler İçin Uygundur
Mühendisler ve Ar-Ge Uzmanları: Endüstriyel otomasyon donanımlarının tasarım sürecinde, sensör ve aktüatörler için farklı voltaj hatları oluşturmak isteyen geliştiriciler.
Maker ve Hobi Kullanıcıları: Ev otomasyonu, IoT (Nesnelerin İnterneti) cihazları, akıllı tarım sistemleri ve uzaktan kumandalı araçlar inşa eden teknoloji tutkunları.
Elektrik ve Elektronik Öğrencileri: Bitirme projeleri, TÜBİTAK projeleri ve laboratuvar testlerinde güvenilir güç dağıtım modüllerine ihtiyaç duyan akademik kullanıcılar.
Otomotiv ve Karavan Elektrikçileri: Araç içi tesisatlara yeni donanımlar eklerken araç tesisatındaki voltaj dalgalanmalarının cihazlara zarar vermesini engellemek isteyen teknisyenler.
Tamir ve Bakım Servisleri: Orijinal güç kartı arızalanan cihazları onarırken, yerine konulacak evrensel ve ayarlanabilir bir besleme devresi arayan teknik personel.
Güneş Enerjisi Kurulumcuları: Düşük güçlü güneş panellerinden alınan enerjiyi depolama birimlerine aktarırken optimizasyon yapmak isteyen sistem entegratörleri.
Paket İçeriği
1 Adet XL6009 ve LM2596S Çift Entegreli Ayarlanabilir Buck Boost Voltaj Modülü (Standart Klemensli Model)
~3A (Sadece ekstra soğutucu modifikasyonu ile kısa süreli)
Anahtarlama Frekansı
400 KHz / 150 KHz
Bağlantı Tipi
Vidalı Klemens Terminal (IN+ / IN- ve OUT+ / OUT-)
Ayar Tipi
Çok Turlu Hassas Trimpot (Potansiyometre)
Malzeme Yapısı
FR4 Sınıfı Yüksek Dayanımlı Fiberglas PCB
Kart Rengi
Kırmızı
Kapasitör Değerleri
330µF 35V ve 100µF 35V Elektrolitik
İndüktör Değerleri
470µH Yüzey Montaj (SMD)
Diyot Tipi
SS34 Yüksek Hızlı Schottky
Tahmini Ebatlar ve Ağırlık
Aşağıda belirtilen ölçüler, ürünün kullanım alanının ve monte edileceği kutunun hesaplanabilmesi adına standart üretim bantlarına ait genel kabuller üzerinden verilmiş tahmini verilerdir:
En: 3.6 cm
Boy: 6.6 cm
Yükseklik: 1.4 cm
Tahmini Ağırlık: 25 g
Kapsamlı Kullanım Rehberi ve Dikkat Edilmesi Gereken Noktalar
Bu elektronik modülün uzun ömürlü ve güvenli bir şekilde kullanılabilmesi için devreye alma aşamasında bazı temel teknik prosedürlere uyulması gerekir:
Bağlantı Öncesi Kontroller: Modüle herhangi bir cihaz bağlamadan önce, kullanacağınız güç kaynağının artı (+) ve eksi (-) kutuplarını kesin olarak belirleyin. Kart üzerinde IN+ (Pozitif Giriş) ve IN- (Negatif Giriş) işaretleri açıkça yer almaktadır. Kutupların ters bağlanması, anında entegrelerin arızalanmasına neden olabilir, bu nedenle bağlantı sırasında ters kutup koruması olmadığı varsayılarak ekstra dikkat edilmelidir.
Boşta Voltaj Ayarı: Yük (çalıştırılacak cihaz) modüle bağlanmadan önce, giriş terminallerine güç kaynağı bağlanmalı ve modül aktif hale getirilmelidir. Çıkış terminallerine (OUT+ ve OUT-) bir multimetre (avometre) DC voltaj kademesinde prob ile bağlanmalıdır. Modül üzerindeki trimpot, istenen çıkış voltajı multimetrede okunana kadar saat yönüne veya tersine düz başlı ince bir tornavida ile yavaşça çevrilmelidir. Çok turlu trimpotlar yapısı gereği bazen voltajın değişmesi için 10-15 tur çevrilmeyi gerektirebilir. Voltajın istenen seviyede tam olarak sabitlendiğinden emin olduktan sonra cihaz bağlantısı yapılmalıdır.
Güç Hesaplaması ve Akım Limitleri: Ürün bağlı olduğu yükün ne kadar akım çekeceğini kontrol etmez, yük ne kadar akım isterse vermeye çalışır. Sistemin sağlığı için bağlanacak cihazın güç tüketimi önceden hesaplanmalıdır. Çekilecek akımın 1.5 Amper değerini sürekli aşmaması önerilir. Çıkış voltajı ile çekilen akım çarpıldığında toplam tüketim watt cinsinden bulunur ($P_{out} = V_{out} \times I_{out}$). Eğer yüksek bir akım çekilecekse (1.5A ile 3A arası), XL6009 ve LM2596S entegreleri üzerine termal bant ile alüminyum mini soğutucu bloklar yapıştırılması ve ortamın havalandırılması sistemin termal kapanmaya girmesini engelleyecektir.
Montaj ve İzolasyon: PCB alt yüzeyinde lehim noktaları ve bileşen bacakları bulunur. Modülü metal bir yüzeye doğrudan monte etmek kısa devreye neden olur. Kart üzerindeki montaj delikleri kullanılarak plastik veya naylon distansiyeller (yükselticiler) aracılığıyla sabitlenmesi en güvenli yöntemdir. Ayrıca aşırı nem, toz veya su buharı olan ortamlarda kullanılacaksa, şeffaf izolasyon vernikleri veya uygun muhafaza kutuları ile korunmalıdır.
">
XL6009 ve LM2596S Çift Entegreli Ayarlanabilir Buck Boost Voltaj Modülü
Elektronik Projeleriniz İçin Sabit ve Güvenilir Voltaj Kontrolü Sağlayan Dönüştürücü
Ürün Açıklaması
Modern elektronik projelerde ve endüstriyel tasarımlarda, sistemin kararlı çalışabilmesi için besleme voltajının stabilitesi hayati bir önem taşır. Kaynak voltajının dalgalandığı, anlık olarak düştüğü veya yükseldiği senaryolarda, hassas bileşenlerin zarar görmesini engellemek ve sistemin kesintisiz çalışmasını sağlamak için profesyonel güç kontrol ünitelerine ihtiyaç duyulur. Üzerinde yer alan yüksek frekanslı XL6009 yükseltici (step-up) ve endüstri standardı LM2596S düşürücü (step-down) entegrelerinin tek bir baskılı devre kartı (PCB) üzerinde birleştirilmesiyle oluşturulan bu gelişmiş buck-boost dönüştürücü modül, giriş voltajından bağımsız olarak çıkışta her zaman sabit, pürüzsüz ve ayarlanabilir bir gerilim elde etmenizi sağlar.
Geleneksel voltaj regülatörleri yalnızca voltajı düşürme veya yalnızca yükseltme işlemi yaparken, bu modül her iki işlevi otomatik olarak yönetir. Örneğin; giriş kaynağınız bir güneş paneli veya kapasitesi azaldıkça voltajı düşen bir akü ise, giriş voltajı istediğiniz çıkış değerinin altına inse bile XL6009 entegresi devreye girerek voltajı yükseltir. Benzer şekilde, tam şarjlı bir aküden gelen voltaj, cihazınızın çalışma limitlerinin üzerine çıktığında LM2596S entegresi voltajı güvenli seviyeye düşürür. Bu dinamik çift yönlü çalışma prensibi, dalgalı güç kaynaklarına sahip tüm otonom sistemlerde, yenilenebilir enerji projelerinde ve hassas test ekipmanlarında cihazı vazgeçilmez bir donanım haline getirir.
Kartın tasarımı, ısı dağılımını optimize eden FR4 fiberglas materyal üzerine inşa edilmiştir. Üzerindeki yüksek kapasiteli elektrolitik kondansatörler ve bobinler, anahtarlama sırasında oluşabilecek elektriksel gürültüyü (ripple) minimuma indirerek, mikrokontrolcüler ve sensörler gibi temiz güç gerektiren birimlerin kusursuz çalışmasına olanak tanır. Klemensli giriş ve çıkış terminalleri sayesinde, lehim yapma zorunluluğu olmadan hızlı, güvenli ve pratik kablo bağlantıları yapılabilir. Kart üzerinde bulunan çok turlu hassas trimpotlar (potansiyometreler), çıkış voltajının milivolt seviyesinde ince ayar ile belirlenmesine imkan vererek kullanıcılara tam kontrol sunar.
Ürün Nedir ve Ne İşe Yarar
Bu ürün, teknik adıyla bir DC-DC otomatik buck-boost (düşürücü ve yükseltici) voltaj dönüştürücü kartıdır. Temel işlevi, terminallerinden verilen dalgalı veya sabit doğru akım (DC) giriş voltajını, kullanıcının belirlediği sabit bir DC çıkış voltajına dönüştürmektir.
Elektrik enerjisinin transferi sırasında, güç kaynağının iç direnci veya yükün çektiği akımdaki değişimler nedeniyle voltaj dalgalanmaları meydana gelir. Akü sistemlerinde şarj durumu voltajı doğrudan etkiler. Güneş enerjisi sistemlerinde ise bulutlanma veya güneş ışınlarının açısı gibi çevresel faktörler panel çıkış voltajını sürekli değiştirir. Bu modül, $V_{in}$ (giriş voltajı) değerinin $V_{out}$ (çıkış voltajı) değerinden büyük, küçük veya eşit olup olmadığına bakılmaksızın, donanımsal yapısı sayesinde çıkış voltajını ayarlanan seviyede kilitli tutar.
Bu işlem, yüksek frekanslı anahtarlama (Pulse Width Modulation - PWM) tekniği ile gerçekleştirilir. Devre üzerindeki indüktörler manyetik alanda enerji depolar ve serbest bırakır. Bu sayede enerji, ısıya dönüşerek boşa harcanmak yerine yüksek verimlilikle çıkışa aktarılır. Özetle bu modül, düzensiz enerji kaynakları ile hassas voltaj gerektiren alıcılar arasında bir güvenlik ve stabilite köprüsü işlevi görür.
Öne Çıkan Özellikler
Çift Entegre Mimarisi: Kart üzerinde hem 400KHz anahtarlama hızına sahip XL6009E1 boost (yükseltici) entegresi hem de 150KHz frekanslı LM2596S buck (düşürücü) entegresi bulunur. Bu hibrit yapı, kesintisiz bir voltaj regülasyonu sağlar.
Otomatik Buck-Boost İşlevi: Giriş voltajının çıkış voltajından yüksek veya düşük olması fark etmeksizin, ayarlanan voltaj değerini otomatik olarak korur.
Yüksek Dönüşüm Verimliliği: Anahtarlamalı güç kaynağı (SMPS) mantığıyla çalıştığı için, doğrusal (linear) regülatörlere kıyasla enerji kaybı çok düşüktür. Sistem verimliliği, giriş-çıkış farkı ve çekilen akıma bağlı olarak ideal şartlarda %90'ın üzerine çıkabilir. Verimlilik $\eta = (P_{out} / P_{in}) \times 100$ formülü üzerinden hesaplanabilen stabil bir karakteristiğe sahiptir.
Çok Turlu Hassas Trimpotlar: Kart üzerindeki mavi renkli çok turlu potansiyometreler, çıkış voltajının son derece ince bir şekilde ayarlanmasını sağlar. Tek turlu potansiyometrelere göre titreşimden veya ufak dokunuşlardan daha az etkilenir.
Vidasız ve Lehimsiz Bağlantı İmkanı: Giriş (IN+ / IN-) ve çıkış (OUT+ / OUT-) noktalarında yer alan dayanıklı klemens blokları, kabloların tornavida yardımıyla saniyeler içinde modüle bağlanmasını sağlar. Prototipleme süreçlerini ciddi oranda hızlandırır.
Gelişmiş Filtreleme Bileşenleri: 470µH değerindeki yüzey montaj (SMD) güç indüktörleri ve yüksek gerilim toleranslı (35V) elektrolitik kapasitörler, çıkış sinyalindeki dalgalanmayı bastırarak temiz bir doğru akım elde edilmesini sağlar.
Kompakt ve Endüstriyel Tasarım: Tüm bu gelişmiş özellikler, dar alanlara kolayca monte edilebilmesi için minimum yüzey alanına sığdırılmıştır. Kart üzerindeki montaj delikleri, modülün vidalanarak sabitlenmesine olanak tanır.
Düşük İleri Yön Gerilimli Diyotlar: Kartın alt kısmında yer alan SS34 Schottky diyotlar, yüksek hızlı anahtarlama işlemlerinde enerji kaybını minimize eder ve tepki süresini .
Kullanım Alanları
Güneş Enerjisi (Solar) Sistemleri: Güneş panellerinin ürettiği voltaj, gün içindeki ışık şiddetine göre sürekli değişir. Bu modül, güneş panelinden gelen değişken voltajı (örneğin 10V ile 20V arası) sabit bir değere (örneğin 12V veya 14.4V) sabitleyerek akü şarj devrelerini beslemek veya doğrudan 12V ile çalışan cihazları çalıştırmak için kusursuz bir çözümdür.
Otomotiv, Karavan ve Tekne Projeleri: Araç içi elektrik sistemlerinde voltaj motor çalışırken 14.4V seviyelerine çıkar, motor kapalıyken 12V seviyesine iner, marş basıldığında ise 9V seviyelerine kadar düşebilir. Araç içine eklenecek hassas elektronik cihazların (multimedya sistemleri, özel aydınlatmalar, takip cihazları) bu dalgalanmalardan korunması için modül, çıkışı sürekli sabit tutar.
Robotik Sistemler ve Otonom Araçlar: Lityum polimer (Li-Po) veya Lityum iyon (Li-ion) bataryalarla çalışan mobil robotlarda batarya voltajı kullanıldıkça düşer. Sensörlerin ve mikrodenetleyicilerin referans voltajlarının şaşmaması için bu tarz bir regülatör modülü kullanılarak sistem son ana kadar tam performansla çalıştırılabilir.
DIY (Kendin Yap) Laboratuvar Güç Kaynakları: Eski bir bilgisayar güç kaynağını (ATX) veya standart bir adaptörü, voltajı ayarlanabilir profesyonel bir masaüstü test güç kaynağına dönüştürmek isteyen maker ve teknisyenler için temel birim olarak kullanılır.
Telekomünikasyon ve Ağ Cihazları: Elektrik kesintilerinde modem, router veya switch gibi ağ cihazlarını batarya ile beslemek için gerekli olan spesifik adaptör voltajını (örneğin 9V veya 12V) dalgalanan bir yedek güç kaynağından elde etmek amacıyla kullanılır.
Mikrodenetleyici ve Geliştirme Kartı Beslemeleri: Arduino, Raspberry Pi, ESP8266, NodeMCU, STM32 gibi geliştirme kartlarının ihtiyaç duyduğu 5V veya 3.3V gibi spesifik voltajları, 12V veya 24V gibi yüksek endüstriyel kaynaklardan güvenle elde etmek için tercih edilir.
Özel LED Aydınlatma Tasarımları: Yüksek güçlü LED sistemlerinde, voltajın anlık olarak yükselmesi LED'lerin ömrünü ciddi şekilde kısaltır veya bozulmalarına yol açar. Bu modül, LED sürücü devrelerinden önce kurularak gerilimi sınırlandırır.
3D Yazıcı Modifikasyonları: 24V çalışan bir 3D yazıcı sistemine 12V ile çalışan bir soğutucu fan veya farklı bir aksesuar eklenmek istendiğinde, ana güç hattından voltajı güvenle düşürmek için kullanılır.
Avantajlar ve Faydalar
Maliyet ve Alan Tasarrufu: Normal şartlarda voltajı duruma göre hem düşürmek hem de yükseltmek için iki farklı modül (bir buck ve bir boost converter) kullanılması gerekir. Bu donanım, her iki modülün yapacağı işi tek bir PCB üzerinde birleştirerek proje maliyetlerini düşürür ve kutu içindeki kablo karmaşasını ortadan kaldırır.
Yüksek Kararlılık: Enerji kaynağınız zayıflasa bile cihazınız kapanmaz veya sapıtmaz. Çıkış voltajının girişten bağımsız olarak kilitlenmesi, projenizin güvenilirliğini artırır.
Sıfır Isı İsrafı Sorunu: Eski nesil lineer voltaj regülatörleri (örneğin 7812 serisi) fazla voltajı ısıya çevirerek harcar. Bu modül ise anahtarlama mantığıyla çalıştığı için enerji kaybı çok azdır. Bataryalı sistemlerde cihazın çalışma süresini (pil ömrünü) belirgin şekilde uzatır.
Geniş Çalışma Aralığı: Hem giriş hem de çıkış tarafında geniş bir voltaj spektrumunu desteklemesi sayesinde, çok farklı projelerde standart donanım olarak elde tutulabilecek evrensel bir modüldür.
Pratik Kullanım: Test ve prototip aşamasında tornavida ile klemens bağlantısı yapılarak hızlıca devreye alınabilir. Lehim yapma süreci gerektirmediği için modifikasyonlar hızlıca tamamlanır.
Öngörülebilir Güç Yönetimi: Devrenin çalışma kapasitesi fiziksel sınırlarla belirlidir. Sistemin tüketeceği gücü formülize ederken ($P = V \times I$), sistem tasarımcısı modülün ısıl ve elektriksel sınırlarını kolayca hesaplayabilir.
Kimler İçin Uygundur
Mühendisler ve Ar-Ge Uzmanları: Endüstriyel otomasyon donanımlarının tasarım sürecinde, sensör ve aktüatörler için farklı voltaj hatları oluşturmak isteyen geliştiriciler.
Maker ve Hobi Kullanıcıları: Ev otomasyonu, IoT (Nesnelerin İnterneti) cihazları, akıllı tarım sistemleri ve uzaktan kumandalı araçlar inşa eden teknoloji tutkunları.
Elektrik ve Elektronik Öğrencileri: Bitirme projeleri, TÜBİTAK projeleri ve laboratuvar testlerinde güvenilir güç dağıtım modüllerine ihtiyaç duyan akademik kullanıcılar.
Otomotiv ve Karavan Elektrikçileri: Araç içi tesisatlara yeni donanımlar eklerken araç tesisatındaki voltaj dalgalanmalarının cihazlara zarar vermesini engellemek isteyen teknisyenler.
Tamir ve Bakım Servisleri: Orijinal güç kartı arızalanan cihazları onarırken, yerine konulacak evrensel ve ayarlanabilir bir besleme devresi arayan teknik personel.
Güneş Enerjisi Kurulumcuları: Düşük güçlü güneş panellerinden alınan enerjiyi depolama birimlerine aktarırken optimizasyon yapmak isteyen sistem entegratörleri.
Paket İçeriği
1 Adet XL6009 ve LM2596S Çift Entegreli Ayarlanabilir Buck Boost Voltaj Modülü (Standart Klemensli Model)
~3A (Sadece ekstra soğutucu modifikasyonu ile kısa süreli)
Anahtarlama Frekansı
400 KHz / 150 KHz
Bağlantı Tipi
Vidalı Klemens Terminal (IN+ / IN- ve OUT+ / OUT-)
Ayar Tipi
Çok Turlu Hassas Trimpot (Potansiyometre)
Malzeme Yapısı
FR4 Sınıfı Yüksek Dayanımlı Fiberglas PCB
Kart Rengi
Kırmızı
Kapasitör Değerleri
330µF 35V ve 100µF 35V Elektrolitik
İndüktör Değerleri
470µH Yüzey Montaj (SMD)
Diyot Tipi
SS34 Yüksek Hızlı Schottky
Tahmini Ebatlar ve Ağırlık
Aşağıda belirtilen ölçüler, ürünün kullanım alanının ve monte edileceği kutunun hesaplanabilmesi adına standart üretim bantlarına ait genel kabuller üzerinden verilmiş tahmini verilerdir:
En: 3.6 cm
Boy: 6.6 cm
Yükseklik: 1.4 cm
Tahmini Ağırlık: 25 g
Kapsamlı Kullanım Rehberi ve Dikkat Edilmesi Gereken Noktalar
Bu elektronik modülün uzun ömürlü ve güvenli bir şekilde kullanılabilmesi için devreye alma aşamasında bazı temel teknik prosedürlere uyulması gerekir:
Bağlantı Öncesi Kontroller: Modüle herhangi bir cihaz bağlamadan önce, kullanacağınız güç kaynağının artı (+) ve eksi (-) kutuplarını kesin olarak belirleyin. Kart üzerinde IN+ (Pozitif Giriş) ve IN- (Negatif Giriş) işaretleri açıkça yer almaktadır. Kutupların ters bağlanması, anında entegrelerin arızalanmasına neden olabilir, bu nedenle bağlantı sırasında ters kutup koruması olmadığı varsayılarak ekstra dikkat edilmelidir.
Boşta Voltaj Ayarı: Yük (çalıştırılacak cihaz) modüle bağlanmadan önce, giriş terminallerine güç kaynağı bağlanmalı ve modül aktif hale getirilmelidir. Çıkış terminallerine (OUT+ ve OUT-) bir multimetre (avometre) DC voltaj kademesinde prob ile bağlanmalıdır. Modül üzerindeki trimpot, istenen çıkış voltajı multimetrede okunana kadar saat yönüne veya tersine düz başlı ince bir tornavida ile yavaşça çevrilmelidir. Çok turlu trimpotlar yapısı gereği bazen voltajın değişmesi için 10-15 tur çevrilmeyi gerektirebilir. Voltajın istenen seviyede tam olarak sabitlendiğinden emin olduktan sonra cihaz bağlantısı yapılmalıdır.
Güç Hesaplaması ve Akım Limitleri: Ürün bağlı olduğu yükün ne kadar akım çekeceğini kontrol etmez, yük ne kadar akım isterse vermeye çalışır. Sistemin sağlığı için bağlanacak cihazın güç tüketimi önceden hesaplanmalıdır. Çekilecek akımın 1.5 Amper değerini sürekli aşmaması önerilir. Çıkış voltajı ile çekilen akım çarpıldığında toplam tüketim watt cinsinden bulunur ($P_{out} = V_{out} \times I_{out}$). Eğer yüksek bir akım çekilecekse (1.5A ile 3A arası), XL6009 ve LM2596S entegreleri üzerine termal bant ile alüminyum mini soğutucu bloklar yapıştırılması ve ortamın havalandırılması sistemin termal kapanmaya girmesini engelleyecektir.
Montaj ve İzolasyon: PCB alt yüzeyinde lehim noktaları ve bileşen bacakları bulunur. Modülü metal bir yüzeye doğrudan monte etmek kısa devreye neden olur. Kart üzerindeki montaj delikleri kullanılarak plastik veya naylon distansiyeller (yükselticiler) aracılığıyla sabitlenmesi en güvenli yöntemdir. Ayrıca aşırı nem, toz veya su buharı olan ortamlarda kullanılacaksa, şeffaf izolasyon vernikleri veya uygun muhafaza kutuları ile korunmalıdır.
<div id="rich-content-wrapper">
<h1><b>XL6009 ve LM2596S Çift Entegreli Ayarlanabilir Buck Boost Voltaj Modülü</b></h1>
<h2><b>Elektronik Projeleriniz İçin Sabit ve Güvenilir Voltaj Kontrolü Sağlayan Dönüştürücü</b></h2>
<h3><b>Ürün Açıklaması</b></h3>
<p>Modern elektronik projelerde ve endüstriyel tasarımlarda, sistemin kararlı çalışabilmesi için besleme voltajının stabilitesi hayati bir önem taşır. Kaynak voltajının dalgalandığı, anlık olarak düştüğü veya yükseldiği senaryolarda, hassas bileşenlerin zarar görmesini engellemek ve sistemin kesintisiz çalışmasını sağlamak için profesyonel güç kontrol ünitelerine ihtiyaç duyulur. Üzerinde yer alan yüksek frekanslı XL6009 yükseltici (step-up) ve endüstri standardı LM2596S düşürücü (step-down) entegrelerinin tek bir baskılı devre kartı (PCB) üzerinde birleştirilmesiyle oluşturulan bu gelişmiş buck-boost dönüştürücü modül, giriş voltajından bağımsız olarak çıkışta her zaman sabit, pürüzsüz ve ayarlanabilir bir gerilim elde etmenizi sağlar.</p>
<p>Geleneksel voltaj regülatörleri yalnızca voltajı düşürme veya yalnızca yükseltme işlemi yaparken, bu modül her iki işlevi otomatik olarak yönetir. Örneğin; giriş kaynağınız bir güneş paneli veya kapasitesi azaldıkça voltajı düşen bir akü ise, giriş voltajı istediğiniz çıkış değerinin altına inse bile XL6009 entegresi devreye girerek voltajı yükseltir. Benzer şekilde, tam şarjlı bir aküden gelen voltaj, cihazınızın çalışma limitlerinin üzerine çıktığında LM2596S entegresi voltajı güvenli seviyeye düşürür. Bu dinamik çift yönlü çalışma prensibi, dalgalı güç kaynaklarına sahip tüm otonom sistemlerde, yenilenebilir enerji projelerinde ve hassas test ekipmanlarında cihazı vazgeçilmez bir donanım haline getirir.</p>
<p>Kartın tasarımı, ısı dağılımını optimize eden FR4 fiberglas materyal üzerine inşa edilmiştir. Üzerindeki yüksek kapasiteli elektrolitik kondansatörler ve bobinler, anahtarlama sırasında oluşabilecek elektriksel gürültüyü (ripple) minimuma indirerek, mikrokontrolcüler ve sensörler gibi temiz güç gerektiren birimlerin kusursuz çalışmasına olanak tanır. Klemensli giriş ve çıkış terminalleri sayesinde, lehim yapma zorunluluğu olmadan hızlı, güvenli ve pratik kablo bağlantıları yapılabilir. Kart üzerinde bulunan çok turlu hassas trimpotlar (potansiyometreler), çıkış voltajının milivolt seviyesinde ince ayar ile belirlenmesine imkan vererek kullanıcılara tam kontrol sunar.</p>
<h3><b>Ürün Nedir ve Ne İşe Yarar</b></h3>
<p>Bu ürün, teknik adıyla bir DC-DC otomatik buck-boost (düşürücü ve yükseltici) voltaj dönüştürücü kartıdır. Temel işlevi, terminallerinden verilen dalgalı veya sabit doğru akım (DC) giriş voltajını, kullanıcının belirlediği sabit bir DC çıkış voltajına dönüştürmektir.</p>
<p>Elektrik enerjisinin transferi sırasında, güç kaynağının iç direnci veya yükün çektiği akımdaki değişimler nedeniyle voltaj dalgalanmaları meydana gelir. Akü sistemlerinde şarj durumu voltajı doğrudan etkiler. Güneş enerjisi sistemlerinde ise bulutlanma veya güneş ışınlarının açısı gibi çevresel faktörler panel çıkış voltajını sürekli değiştirir. Bu modül, $V_{in}$ (giriş voltajı) değerinin $V_{out}$ (çıkış voltajı) değerinden büyük, küçük veya eşit olup olmadığına bakılmaksızın, donanımsal yapısı sayesinde çıkış voltajını ayarlanan seviyede kilitli tutar.</p>
<p>Bu işlem, yüksek frekanslı anahtarlama (Pulse Width Modulation - PWM) tekniği ile gerçekleştirilir. Devre üzerindeki indüktörler manyetik alanda enerji depolar ve serbest bırakır. Bu sayede enerji, ısıya dönüşerek boşa harcanmak yerine yüksek verimlilikle çıkışa aktarılır. Özetle bu modül, düzensiz enerji kaynakları ile hassas voltaj gerektiren alıcılar arasında bir güvenlik ve stabilite köprüsü işlevi görür.</p>
<h3><b>Öne Çıkan Özellikler</b></h3>
<ul>
<li> <p><b>Çift Entegre Mimarisi:</b> Kart üzerinde hem 400KHz anahtarlama hızına sahip XL6009E1 boost (yükseltici) entegresi hem de 150KHz frekanslı LM2596S buck (düşürücü) entegresi bulunur. Bu hibrit yapı, kesintisiz bir voltaj regülasyonu sağlar.</p> </li>
<li> <p><b>Otomatik Buck-Boost İşlevi:</b> Giriş voltajının çıkış voltajından yüksek veya düşük olması fark etmeksizin, ayarlanan voltaj değerini otomatik olarak korur.</p> </li>
<li> <p><b>Yüksek Dönüşüm Verimliliği:</b> Anahtarlamalı güç kaynağı (SMPS) mantığıyla çalıştığı için, doğrusal (linear) regülatörlere kıyasla enerji kaybı çok düşüktür. Sistem verimliliği, giriş-çıkış farkı ve çekilen akıma bağlı olarak ideal şartlarda %90'ın üzerine çıkabilir. Verimlilik $\eta = (P_{out} / P_{in}) \times 100$ formülü üzerinden hesaplanabilen stabil bir karakteristiğe sahiptir.</p> </li>
<li> <p><b>Çok Turlu Hassas Trimpotlar:</b> Kart üzerindeki mavi renkli çok turlu potansiyometreler, çıkış voltajının son derece ince bir şekilde ayarlanmasını sağlar. Tek turlu potansiyometrelere göre titreşimden veya ufak dokunuşlardan daha az etkilenir.</p> </li>
<li> <p><b>Vidasız ve Lehimsiz Bağlantı İmkanı:</b> Giriş (IN+ / IN-) ve çıkış (OUT+ / OUT-) noktalarında yer alan dayanıklı klemens blokları, kabloların tornavida yardımıyla saniyeler içinde modüle bağlanmasını sağlar. Prototipleme süreçlerini ciddi oranda hızlandırır.</p> </li>
<li> <p><b>Gelişmiş Filtreleme Bileşenleri:</b> 470µH değerindeki yüzey montaj (SMD) güç indüktörleri ve yüksek gerilim toleranslı (35V) elektrolitik kapasitörler, çıkış sinyalindeki dalgalanmayı bastırarak temiz bir doğru akım elde edilmesini sağlar.</p> </li>
<li> <p><b>Kompakt ve Endüstriyel Tasarım:</b> Tüm bu gelişmiş özellikler, dar alanlara kolayca monte edilebilmesi için minimum yüzey alanına sığdırılmıştır. Kart üzerindeki montaj delikleri, modülün vidalanarak sabitlenmesine olanak tanır.</p> </li>
<li> <p><b>Düşük İleri Yön Gerilimli Diyotlar:</b> Kartın alt kısmında yer alan SS34 Schottky diyotlar, yüksek hızlı anahtarlama işlemlerinde enerji kaybını minimize eder ve tepki süresini .</p> </li>
</ul>
<h3><b>Kullanım Alanları</b></h3>
<ul>
<li> <p><b>Güneş Enerjisi (Solar) Sistemleri:</b> Güneş panellerinin ürettiği voltaj, gün içindeki ışık şiddetine göre sürekli değişir. Bu modül, güneş panelinden gelen değişken voltajı (örneğin 10V ile 20V arası) sabit bir değere (örneğin 12V veya 14.4V) sabitleyerek akü şarj devrelerini beslemek veya doğrudan 12V ile çalışan cihazları çalıştırmak için kusursuz bir çözümdür.</p> </li>
<li> <p><b>Otomotiv, Karavan ve Tekne Projeleri:</b> Araç içi elektrik sistemlerinde voltaj motor çalışırken 14.4V seviyelerine çıkar, motor kapalıyken 12V seviyesine iner, marş basıldığında ise 9V seviyelerine kadar düşebilir. Araç içine eklenecek hassas elektronik cihazların (multimedya sistemleri, özel aydınlatmalar, takip cihazları) bu dalgalanmalardan korunması için modül, çıkışı sürekli sabit tutar.</p> </li>
<li> <p><b>Robotik Sistemler ve Otonom Araçlar:</b> Lityum polimer (Li-Po) veya Lityum iyon (Li-ion) bataryalarla çalışan mobil robotlarda batarya voltajı kullanıldıkça düşer. Sensörlerin ve mikrodenetleyicilerin referans voltajlarının şaşmaması için bu tarz bir regülatör modülü kullanılarak sistem son ana kadar tam performansla çalıştırılabilir.</p> </li>
<li> <p><b>DIY (Kendin Yap) Laboratuvar Güç Kaynakları:</b> Eski bir bilgisayar güç kaynağını (ATX) veya standart bir adaptörü, voltajı ayarlanabilir profesyonel bir masaüstü test güç kaynağına dönüştürmek isteyen maker ve teknisyenler için temel birim olarak kullanılır.</p> </li>
<li> <p><b>Telekomünikasyon ve Ağ Cihazları:</b> Elektrik kesintilerinde modem, router veya switch gibi ağ cihazlarını batarya ile beslemek için gerekli olan spesifik adaptör voltajını (örneğin 9V veya 12V) dalgalanan bir yedek güç kaynağından elde etmek amacıyla kullanılır.</p> </li>
<li> <p><b>Mikrodenetleyici ve Geliştirme Kartı Beslemeleri:</b> Arduino, Raspberry Pi, ESP8266, NodeMCU, STM32 gibi geliştirme kartlarının ihtiyaç duyduğu 5V veya 3.3V gibi spesifik voltajları, 12V veya 24V gibi yüksek endüstriyel kaynaklardan güvenle elde etmek için tercih edilir.</p> </li>
<li> <p><b>Özel LED Aydınlatma Tasarımları:</b> Yüksek güçlü LED sistemlerinde, voltajın anlık olarak yükselmesi LED'lerin ömrünü ciddi şekilde kısaltır veya bozulmalarına yol açar. Bu modül, LED sürücü devrelerinden önce kurularak gerilimi sınırlandırır.</p> </li>
<li> <p><b>3D Yazıcı Modifikasyonları:</b> 24V çalışan bir 3D yazıcı sistemine 12V ile çalışan bir soğutucu fan veya farklı bir aksesuar eklenmek istendiğinde, ana güç hattından voltajı güvenle düşürmek için kullanılır.</p> </li>
</ul>
<h3><b>Avantajlar ve Faydalar</b></h3>
<ul>
<li> <p><b>Maliyet ve Alan Tasarrufu:</b> Normal şartlarda voltajı duruma göre hem düşürmek hem de yükseltmek için iki farklı modül (bir buck ve bir boost converter) kullanılması gerekir. Bu donanım, her iki modülün yapacağı işi tek bir PCB üzerinde birleştirerek proje maliyetlerini düşürür ve kutu içindeki kablo karmaşasını ortadan kaldırır.</p> </li>
<li> <p><b>Yüksek Kararlılık:</b> Enerji kaynağınız zayıflasa bile cihazınız kapanmaz veya sapıtmaz. Çıkış voltajının girişten bağımsız olarak kilitlenmesi, projenizin güvenilirliğini artırır.</p> </li>
<li> <p><b>Sıfır Isı İsrafı Sorunu:</b> Eski nesil lineer voltaj regülatörleri (örneğin 7812 serisi) fazla voltajı ısıya çevirerek harcar. Bu modül ise anahtarlama mantığıyla çalıştığı için enerji kaybı çok azdır. Bataryalı sistemlerde cihazın çalışma süresini (pil ömrünü) belirgin şekilde uzatır.</p> </li>
<li> <p><b>Geniş Çalışma Aralığı:</b> Hem giriş hem de çıkış tarafında geniş bir voltaj spektrumunu desteklemesi sayesinde, çok farklı projelerde standart donanım olarak elde tutulabilecek evrensel bir modüldür.</p> </li>
<li> <p><b>Pratik Kullanım:</b> Test ve prototip aşamasında tornavida ile klemens bağlantısı yapılarak hızlıca devreye alınabilir. Lehim yapma süreci gerektirmediği için modifikasyonlar hızlıca tamamlanır.</p> </li>
<li> <p><b>Öngörülebilir Güç Yönetimi:</b> Devrenin çalışma kapasitesi fiziksel sınırlarla belirlidir. Sistemin tüketeceği gücü formülize ederken ($P = V \times I$), sistem tasarımcısı modülün ısıl ve elektriksel sınırlarını kolayca hesaplayabilir.</p> </li>
</ul>
<h3><b>Kimler İçin Uygundur</b></h3>
<ul>
<li> <p><b>Mühendisler ve Ar-Ge Uzmanları:</b> Endüstriyel otomasyon donanımlarının tasarım sürecinde, sensör ve aktüatörler için farklı voltaj hatları oluşturmak isteyen geliştiriciler.</p> </li>
<li> <p><b>Maker ve Hobi Kullanıcıları:</b> Ev otomasyonu, IoT (Nesnelerin İnterneti) cihazları, akıllı tarım sistemleri ve uzaktan kumandalı araçlar inşa eden teknoloji tutkunları.</p> </li>
<li> <p><b>Elektrik ve Elektronik Öğrencileri:</b> Bitirme projeleri, TÜBİTAK projeleri ve laboratuvar testlerinde güvenilir güç dağıtım modüllerine ihtiyaç duyan akademik kullanıcılar.</p> </li>
<li> <p><b>Otomotiv ve Karavan Elektrikçileri:</b> Araç içi tesisatlara yeni donanımlar eklerken araç tesisatındaki voltaj dalgalanmalarının cihazlara zarar vermesini engellemek isteyen teknisyenler.</p> </li>
<li> <p><b>Tamir ve Bakım Servisleri:</b> Orijinal güç kartı arızalanan cihazları onarırken, yerine konulacak evrensel ve ayarlanabilir bir besleme devresi arayan teknik personel.</p> </li>
<li> <p><b>Güneş Enerjisi Kurulumcuları:</b> Düşük güçlü güneş panellerinden alınan enerjiyi depolama birimlerine aktarırken optimizasyon yapmak isteyen sistem entegratörleri.</p> </li>
</ul>
<h3><b>Paket İçeriği</b></h3>
<ul>
<li> <p>1 Adet XL6009 ve LM2596S Çift Entegreli Ayarlanabilir Buck Boost Voltaj Modülü (Standart Klemensli Model)</p> </li>
</ul>
<h3><b>Teknik Özellikler</b></h3>
<table>
<thead>
<tr>
<td><strong>Özellik</strong></td>
<td><strong>Detay</strong></td>
</tr>
</thead>
<tbody>
<tr>
<td><b>Model</b></td>
<td>HW-102 Çift Entegreli Modül</td>
</tr>
<tr>
<td><b>Ürün Tipi</b></td>
<td>DC-DC Ayarlanabilir Step-Up / Step-Down (Buck-Boost) Çevirici</td>
</tr>
<tr>
<td><b>Anahtar Entegreleri</b></td>
<td>XL6009E1 (Boost) ve LM2596S (Buck)</td>
</tr>
<tr>
<td><b>Giriş Voltaj Aralığı (Tahmini)</b></td>
<td>4V - 32V DC Arası</td>
</tr>
<tr>
<td><b>Çıkış Voltaj Aralığı (Tahmini)</b></td>
<td>1.25V - 25V DC Arası (Ayarlanabilir)</td>
</tr>
<tr>
<td><b>Sürekli Çıkış Akımı</b></td>
<td>~1.5A'e kadar (Tavsiye edilen güvenli limit)</td>
</tr>
<tr>
<td><b>Maksimum Çıkış Akımı</b></td>
<td>~3A (Sadece ekstra soğutucu modifikasyonu ile kısa süreli)</td>
</tr>
<tr>
<td><b>Anahtarlama Frekansı</b></td>
<td>400 KHz / 150 KHz</td>
</tr>
<tr>
<td><b>Bağlantı Tipi</b></td>
<td>Vidalı Klemens Terminal (IN+ / IN- ve OUT+ / OUT-)</td>
</tr>
<tr>
<td><b>Ayar Tipi</b></td>
<td>Çok Turlu Hassas Trimpot (Potansiyometre)</td>
</tr>
<tr>
<td><b>Malzeme Yapısı</b></td>
<td>FR4 Sınıfı Yüksek Dayanımlı Fiberglas PCB</td>
</tr>
<tr>
<td><b>Kart Rengi</b></td>
<td>Kırmızı</td>
</tr>
<tr>
<td><b>Kapasitör Değerleri</b></td>
<td>330µF 35V ve 100µF 35V Elektrolitik</td>
</tr>
<tr>
<td><b>İndüktör Değerleri</b></td>
<td>470µH Yüzey Montaj (SMD)</td>
</tr>
<tr>
<td><b>Diyot Tipi</b></td>
<td>SS34 Yüksek Hızlı Schottky</td>
</tr>
</tbody>
</table>
<h3><b>Tahmini Ebatlar ve Ağırlık</b></h3>
<p>Aşağıda belirtilen ölçüler, ürünün kullanım alanının ve monte edileceği kutunun hesaplanabilmesi adına standart üretim bantlarına ait genel kabuller üzerinden verilmiş tahmini verilerdir:</p>
<ul>
<li> <p><b>En:</b> 3.6 cm</p> </li>
<li> <p><b>Boy:</b> 6.6 cm</p> </li>
<li> <p><b>Yükseklik:</b> 1.4 cm</p> </li>
<li> <p><b>Tahmini Ağırlık:</b> 25 g</p> </li>
</ul>
<h3><b>Kapsamlı Kullanım Rehberi ve Dikkat Edilmesi Gereken Noktalar</b></h3>
<p>Bu elektronik modülün uzun ömürlü ve güvenli bir şekilde kullanılabilmesi için devreye alma aşamasında bazı temel teknik prosedürlere uyulması gerekir:</p>
<ol>
