Waveshare FT232RNL USB TTL Seri Dönüştürücü Modül 3.3V 5V UART Çevirici Endüstriyel Dahili Sigortalı ve ESD Korumalı Arayüz Adaptörü
FT232 Entegreli Çift Gerilim Seviyeli Donanım Korumalı Seri Port Haberleşme ve Programlama Kartı
Ürün Açıklaması Waveshare FT232RNL USB TTL seri dönüştürücü modül, 3.3V ve 5V seviyesinde bilgisayar ile mikrodenetleyici arasında çift yönlü seri UART haberleşmesi kurar[cite: 1, 2, 26, 32]. Donanım üzerinde yerleşik olarak bulunan kendini yenileyen sigorta, ESD koruma devreleri ve TTL koruma diyotları sayesinde güvenilir ve kesintisiz bir veri aktarım köprüsü oluşturur[cite: 29, 32]. Üstün kararlılığı ile elektronik geliştirme süreçlerinde, mikrodenetleyici yazılım yüklemelerinde ve endüstriyel haberleşme senaryolarında yüksek sağlar[cite: 1, 32].
FT232RNL USB TTL Dönüştürücü Nedir ve Ne İşe Yarar? FT232RNL USB TTL seri dönüştürücü modül, modern bilgisayarların standart USB bağlantı noktası ile harici elektronik cihazların mantıksal UART TTL seri portları arasında çift yönlü veri çevrimi gerçekleştiren profesyonel bir köprü donanımıdır[cite: 1, 2]. Masaüstü bilgisayarlar, dizüstü cihazlar veya tek kart bilgisayarlar genellikle doğrudan donanımsal TTL seviyesinde seri çıkış sağlamaz[cite: 26]. Bu adaptör, USB protokolünden gelen veri paketlerini donanımsal düzeyde RXD ve TXD seri sinyallerine dönüştürerek mikrodenetleyicilerin, sensörlerin ve gömülü sistemlerin doğrudan bilgisayarla haberleşmesini mümkün kılar[cite: 1, 2].

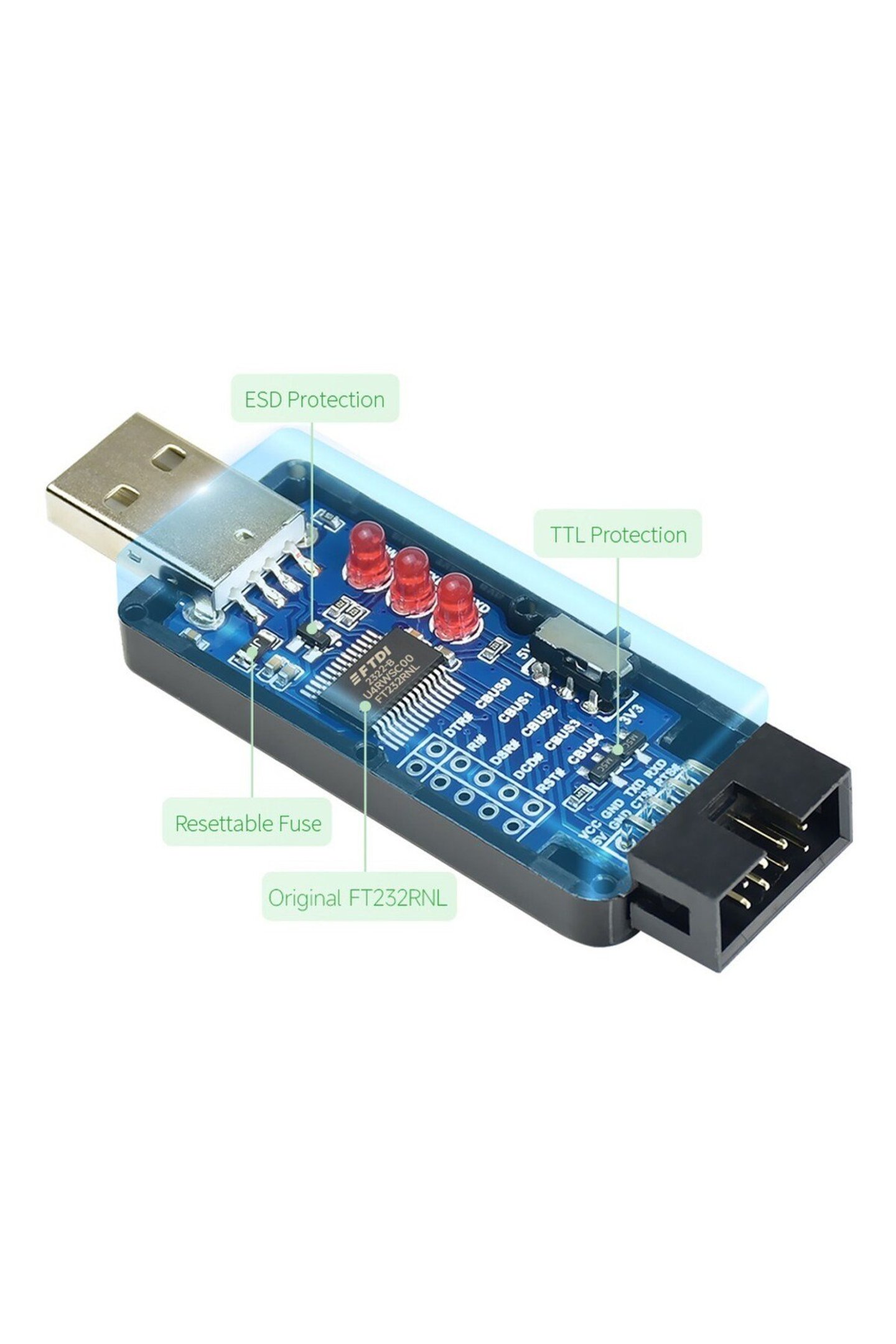

Cihazın merkezinde FTDI firmasının kararlı çalışmasıyla tanınan FT232RNL entegresi yer alır[cite: 18, 21, 29]. Bu entegre mimarisi, 300 bps gibi düşük veri iletim hızlarından 3 Mbps seviyesine kadar uzanan geniş bir baud hızı aralığında veri kaybı yaşanmadan kararlı aktarım gerçekleştirilmesine imkan tanır[cite: 1, 18]. Gövde üzerindeki donanımsal sürgülü anahtar sayesinde 3.3V ve 5V mantık gerilim seviyeleri arasında saniyeler içinde geçiş yapılabilir[cite: 26, 30]. Böylece farklı çalışma gerilimlerine sahip mikrodenetleyici kartları için harici bir gerilim ölçekleme devresi veya seviye dönüştürücü kart kullanma zorunluluğu ortadan kalkar[cite: 26].

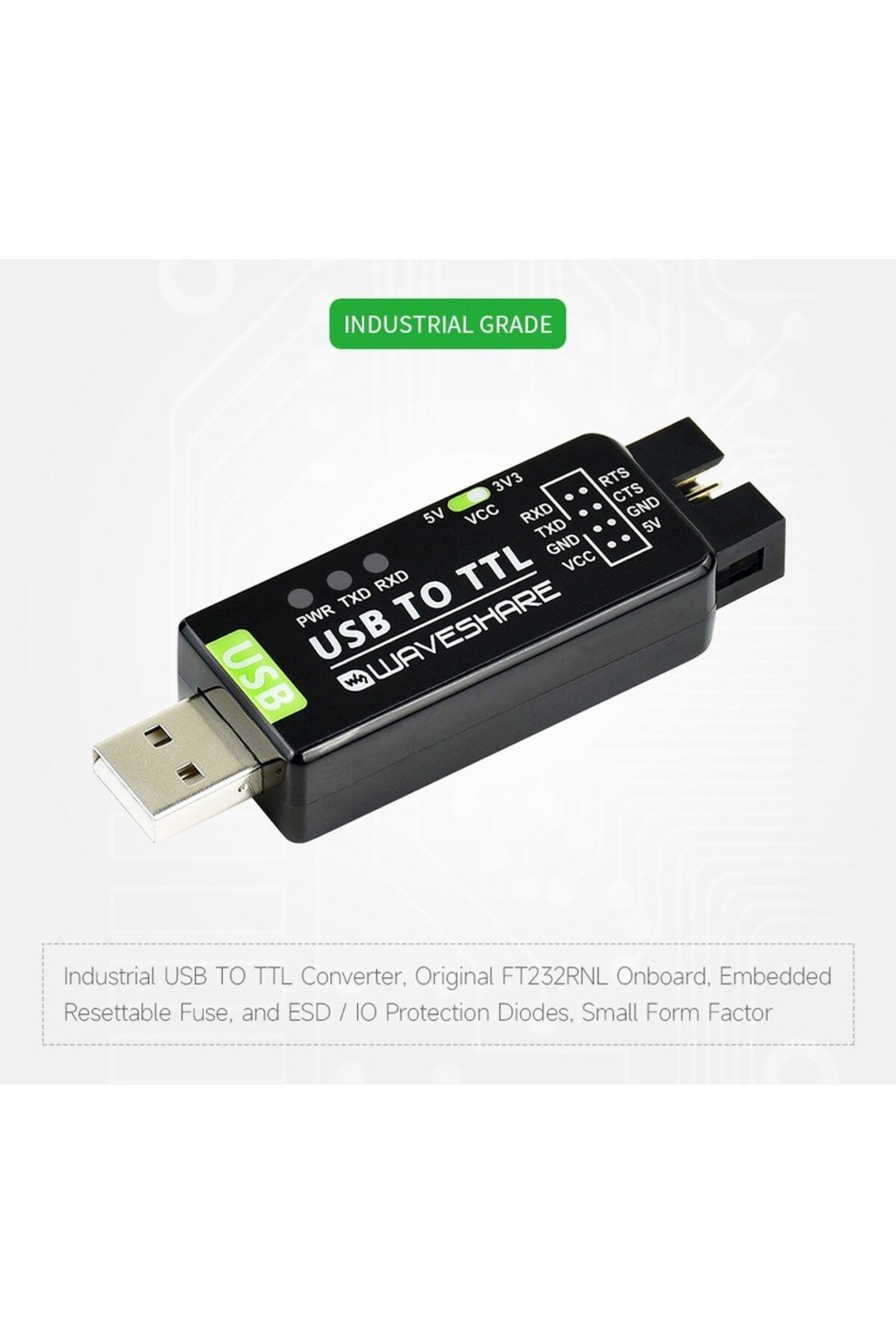

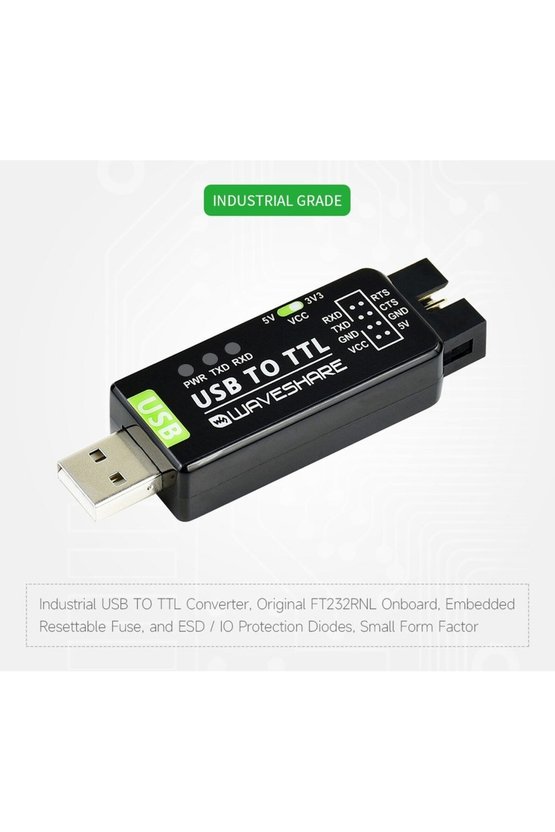

Gelişmiş koruma mimarisiyle donatılan ürün, USB portundan gelebilecek veya hedef devreden kaynaklanabilecek elektriksel olumsuzlukları sınırlandırmak üzere yerleşik kendini yenileyen sigorta barındırır[cite: 29, 32]. Devre kartı üzerindeki ESD koruma bileşenleri elektrostatik boşalmalara karşı yalıtım sunarken, IO koruma diyotları aşırı gerilim sıçramalarını sönümleyerek FT232RNL çipini ve bağlı bilgisayarı güvence altına alır[cite: 25, 29, 32]. Kart üzerindeki kutulu soket yapısı, bağlantı kablolarının ters takılmasını önleyerek donanım seviyesinde tam koruma sağlar[cite: 30, 32].
Öne Çıkan Özellikler Endüstriyel sınıf donanım bileşenleri ve kullanıcı dostu arayüz tasarımıyla öne çıkan ürünün temel nitelikleri şunlardır[cite: 30, 32]: Gelişmiş Çip Mimarisi: Donanım kalbinde veri iletim kararlılığı yüksek FTDI FT232RNL seri çevirici entegresi bulunur[cite: 18, 29, 32]. Çift Donanımsal Gerilim Seviyesi: Gövde üzerinde yer alan sürgülü seçici anahtar ile 3.3V veya 5V TTL seviyesi kolayca ayarlanabilir[cite: 26, 30]. Yüksek Hızlı Veri Aktarımı: 300 bps ile 3 Mbps baud hızı aralığında kesintisiz ve kararlı seri haberleşme sunar[cite: 1, 18]. Yerleşik Kendini Yenileyen Sigorta: Aşırı akım durumunda devreyi koruyan ve hata giderildiğinde otomatik olarak sıfırlanan dahili sigortaya sahiptir[cite: 29, 32]. Kapsamlı Devre Koruması: Elektrostatik deşarja karşı ESD koruması ve sinyal hatlarında aşırı gerilime karşı TTL koruma diyotları mevcuttur[cite: 29, 32]. Ters Takma Korumalı Soket: Özel kılavuz tırnaklı kutulu konnektör yuvası sayesinde kablonun yanlış yönde takılması engellenir[cite: 30]. Üç Adet Durum LED Göstergesi: Güç durumu için PWR, veri gönderimi için TXD ve veri alımı için RXD kırmızı LED ışıklarıyla gerçek zamanlı izleme sağlar[cite: 2, 30]. Donanımsal Akış Kontrolü: Yüksek hızlı veri trafiğinde taşmayı önlemek amacıyla RTS ve CTS donanımsal akış kontrol pinlerini destekler[cite: 2, 23]. Geniş İşletim Sistemi Desteği: Windows, Linux, macOS ve Android işletim sistemleriyle geniş uyumluluk gösterir[cite: 1, 16]. Bağımsız 5V Güç Çıkışı: Çıkış soketinde mantık seviyesi seçiminden bağımsız olarak harici devreleri besleyebilen sabit 5V pini barındırır[cite: 23, 27]. Dahili Sinyal Genişleme Pedleri: Kart üzerinde DTR, DSR, DCD, RI, RST ve CBUS sinyallerine erişim sağlayan lehim pedleri yer alır[cite: 2, 29]. Kompakt ve Dayanıklı Gövde: 53 mm gövde uzunluğuna sahip darbelere dayanıklı dış muhafaza ile uzun ömürlü kullanım sunar[cite: 32, 35].
Kullanım Alanları FT232RNL USB TTL dönüştürücü modül, elektronik Ar-Ge laboratuvarlarından endüstriyel otomasyon sahalarına kadar geniş bir uygulama yelpazesinde değerlendirilir[cite: 1, 32]. Gömülü sistem tasarımcıları, yeni geliştirdikleri mikrodenetleyici tabanlı donanımların yazılım yükleme ve hata ayıklama süreçlerinde bu kartı ana haberleşme aracı olarak tercih eder[cite: 1, 2]. Cihaz, bilgisayara takıldığında sanal bir seri port oluşturduğu için standart terminal yazılımları üzerinden mikrodenetleyiciden gelen hata loglarını, sensör değerlerini ve çalışma parametrelerini gerçek zamanlı takip etmeyi sağlar[cite: 3, 6].
Eğitim kurumlarında, üniversitelerin mühendislik laboratuvarlarında ve maker atölyelerinde mikrodenetleyici mimarilerini öğrenen öğrenciler ve araştırmacılar için güvenilir bir donanım köprüsüdür[cite: 1, 26]. Arduino, STM32, ESP32 ve PIC gibi farklı ailelere ait geliştirme kartlarının seri port üzerinden programlanmasında, bootloader yükleme işlemlerinde ve sensör kalibrasyonlarında sıklıkla kullanılır[cite: 1, 26]. Ayrıca Raspberry Pi ve benzeri tek kart bilgisayarların harici ekran veya klavye olmadan seri konsol üzerinden yönetilmesinde hata ayıklama kablosu olarak kusursuz işlev görür[cite: 15, 16].
Endüstriyel saha uygulamalarında; PLC üniteleri, motor sürücüler, tartım indikatörleri, sayaçlar, barkod okuyucular ve IoT ağ geçitleri gibi seri port tabanlı cihazların parametre yapılandırmalarında kullanılır[cite: 1, 25, 32]. Gömülü sistemlerin saha servis bakım süreçlerinde, donanım muhafazası açılmadan firmware güncellemesi yapılmasına olanak tanır[cite: 1, 32]. Otomotiv arıza tespit cihazlarında, akıllı ev otomasyon kontrolcülerinde ve telemetri veri toplama sistemlerinde kararlı veri akışını garanti eder[cite: 1, 25].

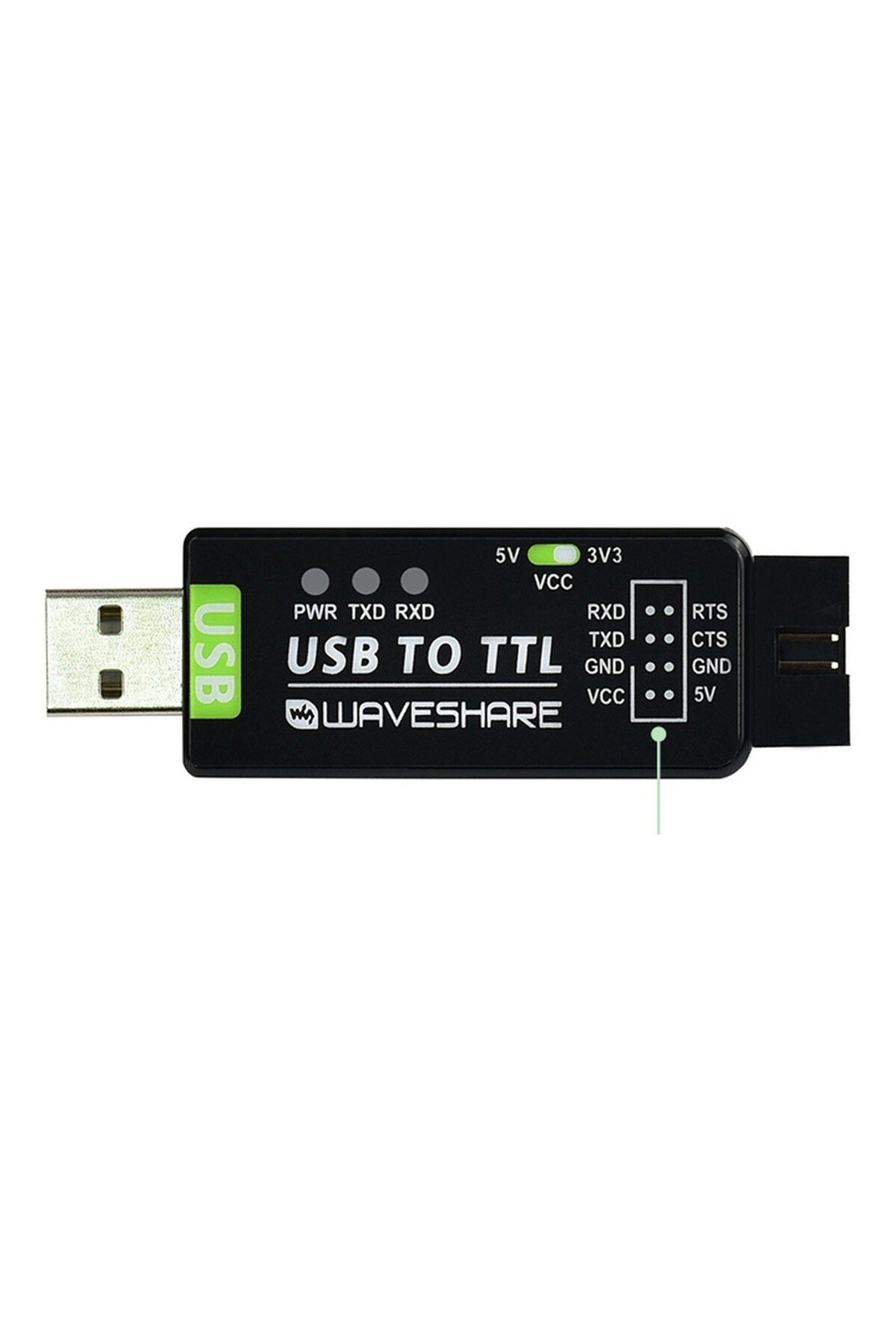

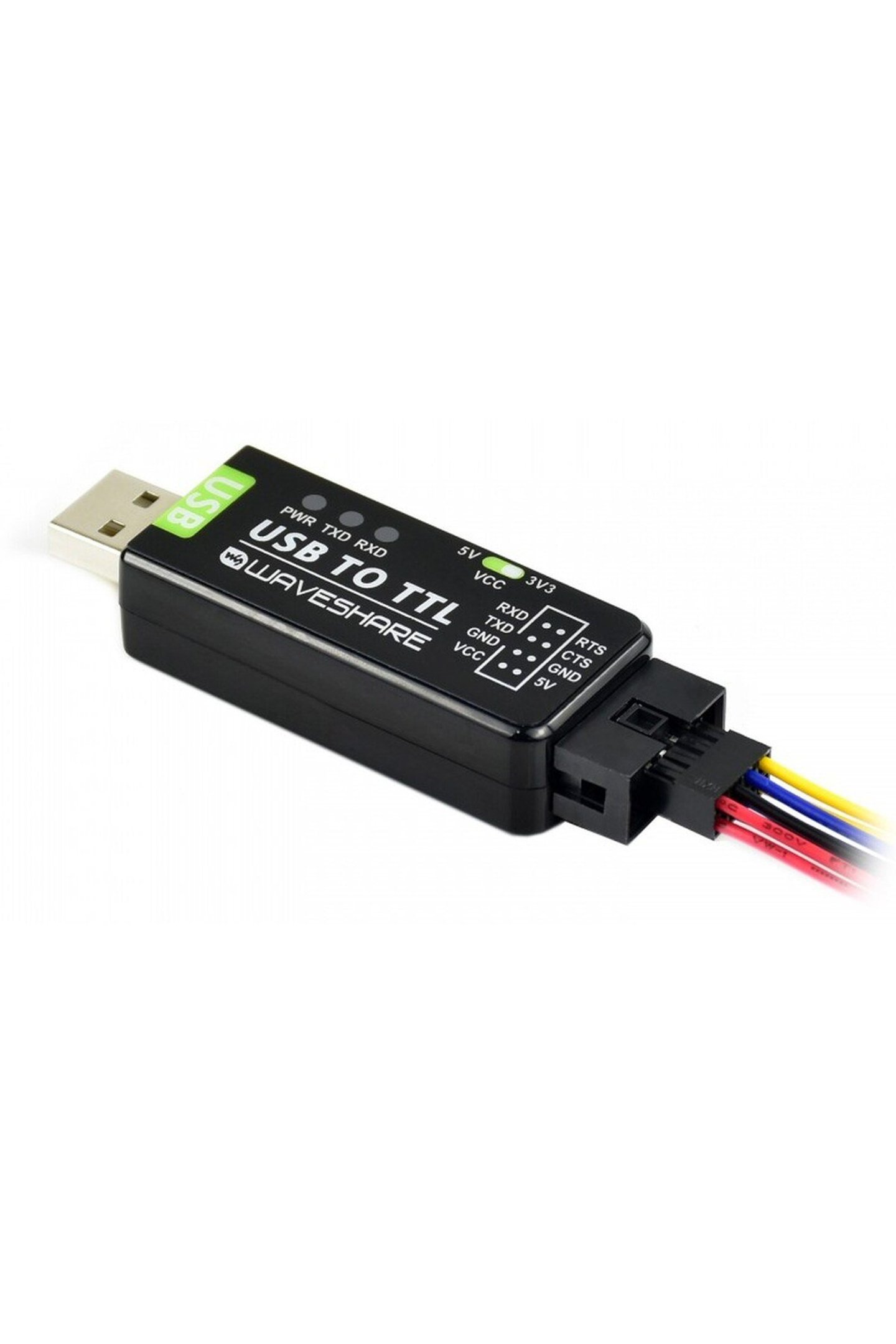

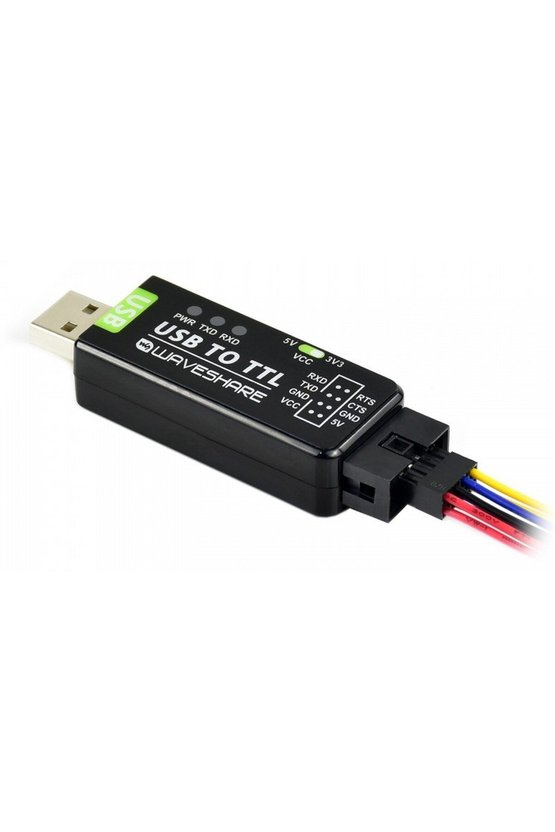

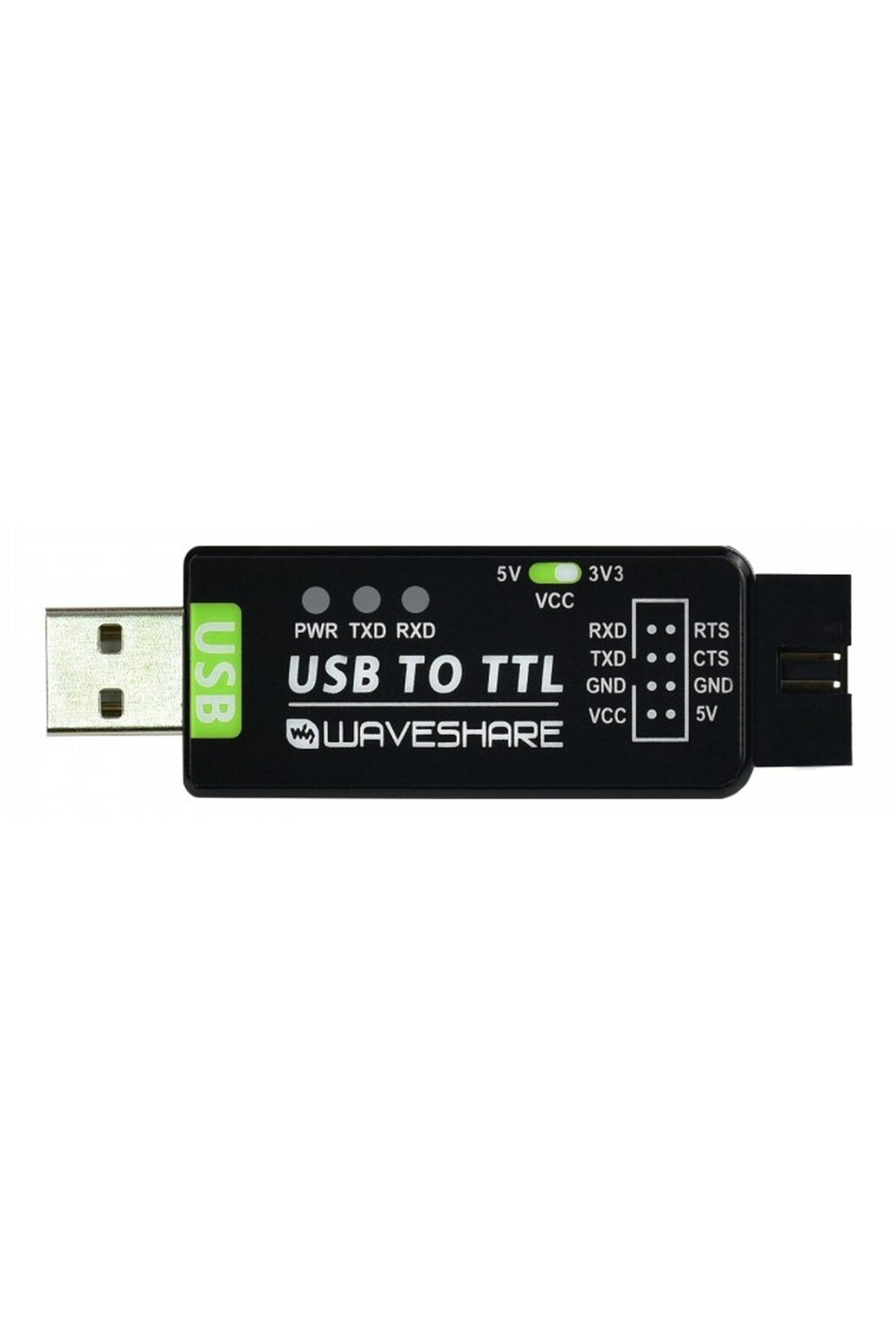

Uyumluluk, Bağlantı ve Kullanım Modül üzerindeki 8 pinli kutulu soketin pin dağılımı ve işlev tanımları şu şekildedir[cite: 23, 31]: VCC: Donanımsal sürgülü anahtar konumuna göre 3.3V veya 5V çıkış veren ve hedef devreyi besleyebilen pozitif gerilim pini[cite: 2, 27, 30] GND: Sistemin ortak toprak referans hattı pini[cite: 2, 23] TXD: Modülden hedef cihaza seri veri aktaran çıkış pini[cite: 2, 23] RXD: Hedef cihazdan gelen seri verileri toplayan giriş pini[cite: 2, 23] 5V: USB veri yolundan gelen doğrudan 5V besleme pini[cite: 23, 27] GND: İkinci ortak toprak referans pini[cite: 23] CTS#: Göndermeye hazır durumunu bildiren donanımsal akış kontrol giriş pini[cite: 2, 23] RTS#: Veri gönderme isteğini ileten donanımsal akış kontrol çıkış pini[cite: 2, 23]
Fiziksel bağlantı yapılırken çapraz bağlantı kuralı esas alınmalıdır[cite: 2, 16]. Modülün TXD çıkış pini mikrodenetleyicinin RX giriş pinine, modülün RXD giriş pini ise mikrodenetleyicinin TX çıkış pinine bağlanmalıdır[cite: 2, 16]. Ortak voltaj referansının sağlanabilmesi için modülün GND pini hedef devrenin GND hattı ile mutlaka birleştirilmelidir[cite: 2, 16]. Eğer hedef devre harici bir güç kaynağından beslenmiyorsa, modülün VCC pini üzerinden enerji sağlanabilir[cite: 2]. Harici besleme alan devrelerde VCC hattının boş bırakılması elektriksel çakışmaları önlemek adına tavsiye edilir[cite: 24, 25]. Donanımsal akış kontrolü kullanılacak projelerde modülün RTS# pini mikrodenetleyicinin CTS pinine, CTS# pini ise mikrodenetleyicinin RTS pinine bağlanır[cite: 2].
Yazılımsal kullanım adımlarında ilk olarak işletim sistemine uygun FTDI sürücüsü kurulur[cite: 3, 4, 5]. Windows ortamında VCP sürücüsü yüklendiğinde aygıt yöneticisi altında sanal bir COM bağlantı noktası listelenir[cite: 3, 6]. Gerekli durumlarda bağlantı noktasının özellikleri açılarak baud hızı, veri bitleri ve akış kontrol parametreleri yapılandırılabilir[cite: 7, 8, 9]. Linux dağıtımlarında cihaz takıldığı anda çekirdek tarafından otomatik tanınarak ttyUSB dizini altında bir aygıt dosyası oluşturulur ve minicom veya screen gibi terminal komutlarıyla doğrudan yönetilebilir[cite: 16]. Android cihazlarda ise OTG adaptörü yardımıyla bağlanarak seri terminal uygulamaları üzerinden veri transferi gerçekleştirilebilir[cite: 16, 17].
Platform uyumluluğu açısından ürün, Arduino geliştirme kartları ile uyumludur[cite: 1, 26]. Raspberry Pi tek kart bilgisayarları ile uyumludur[cite: 1, 15, 16]. STM32 mikrokontrolcü geliştirme kitleri ile uyumludur[cite: 1, 26]. ESP8266 ve ESP32 kablosuz haberleşme modülleri ile uyumludur[cite: 1, 26]. PIC, AVR ve ARM mimarili gömülü sistem kartları ile tam uyumlu olarak çalışır[cite: 1, 26].

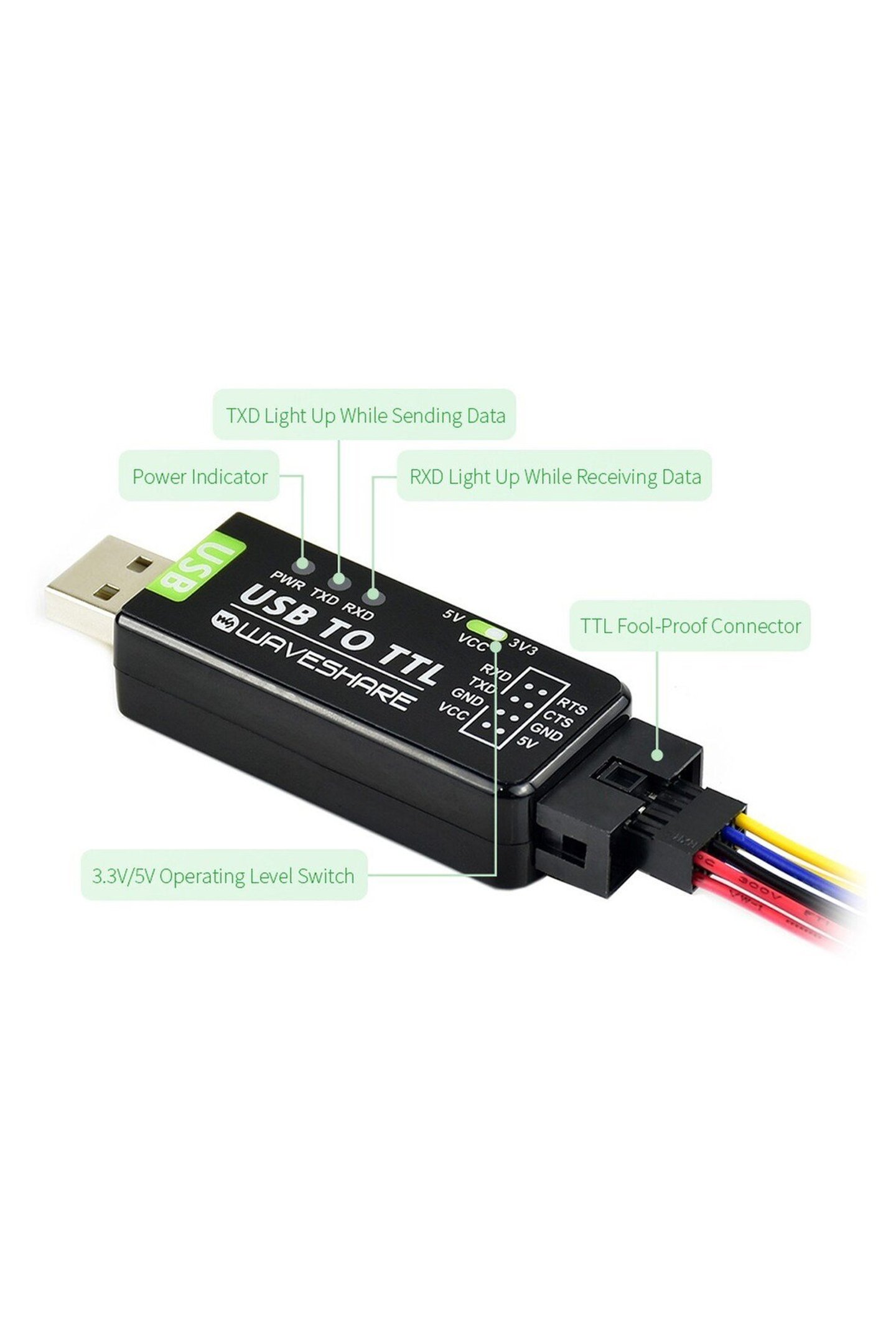

Avantajlar ve Faydalar Entegre Sürgülü Gerilim Anahtarı: Gövde üzerinde yer alan fiziksel anahtar, 3.3V ve 5V mantık seviyeleri arasında zahmetsiz geçiş sağlar[cite: 26, 30]. Bu özellik, hem 5V çalışan geleneksel mikrokontrolcülerle hem de 3.3V ile çalışan modern ARM ve ESP tabanlı kartlarla aynı adaptörün güvenle kullanılabilmesine olanak tanır[cite: 1, 26].
Tam Donanımlı Devre Güvenliği: Standart seri adaptörlerde bulunmayan kendini yenileyen sigorta ve ESD koruma elemanları, pahalı bilgisayarların USB portlarını aşırı akım ve statik elektrik tehlikelerinden yalıtır[cite: 25, 29, 32]. Hedef devrede bir kısa devre meydana gelse dahi dahili sigorta devreyi açarak USB portunun zarar görmesini engeller[cite: 25, 29, 32].
Hatasız Bağlantı Sağlayan Kutulu Soket: Ters takılmayı önleyen polarizasyon tırnaklı soket tasarımı, laboratuvar veya saha ortamındaki dalgınlıklardan kaynaklanabilecek pin karıştırma riskini ortadan kaldırır[cite: 30, 32]. Çıkış pinlerinin muhafazalı yapısı, dışarıdan gelebilecek metal temaslarına karşı mekanik bir bariyer oluşturur[cite: 30, 32].
Anlık Trafik Takibi: Ayrı ayrı konumlandırılmış PWR, TXD ve RXD kırmızı LED ışıkları sayesinde veri aktarımının gerçekleşip gerçekleşmediği harici bir ölçüm aletine ihtiyaç duyulmadan gözle doğrulanabilir[cite: 2, 30]. Veri gönderme sırasında TXD ışığı, veri alma sırasında ise RXD ışığı yanıp sönerek haberleşme trafiğini bildirir[cite: 30].
Geniş Baud Hızı Aralığı: 300 bps hızından 3 Mbps hızına kadar olan geniş çalışma aralığı, yüksek hacimli ikili veri aktarımlarında veya yüksek hızlı veri toplama senaryolarında veri darboğazı oluşmasını engeller[cite: 1, 18].
Kimler İçin Uygundur Gömülü Yazılım ve Donanım Mühendisleri: Geliştirdikleri mikroişlemcili sistemlerin prototipleme, yazılım testi ve seri veri izleme süreçlerinde yüksek kararlılık arayan profesyoneller için ideal bir çalışma aracıdır[cite: 1, 2].
Elektronik ve Mekatronik Öğrencileri: Üniversite ve meslek lisesi laboratuvarlarında mikrodenetleyici mimarilerini, seri haberleşme protokollerini ve gömülü yazılım geliştirmeyi öğrenen öğrenciler için korumalı yapısıyla uzun ömürlü bir deneyim sunar[cite: 1, 25, 26].
Mühendislik Eğitmenleri ve Akademisyenler: Laboratuvar ortamlarında öğrencilerin hatalı bağlantı yapması durumunda bilgisayarların USB portlarını koruyan donanımsal sigortası sayesinde güvenli bir eğitim ortamı oluşturur[cite: 25, 29, 32].
Teknik Servis ve Saha Bakım Ekipleri: Endüstriyel otomasyon donanımlarının, CNC kontrol ünitelerinin ve haberleşme cihazlarının saha servislerinde arıza tespiti ve yazılım güncellemesi yapan uzmanlar için kompakt ve güvenilir bir donanımdır[cite: 1, 32].
Maker Toplulukları ve Robotik Geliştiricileri: Hobi projelerinde, otonom robot çalışmalarında ve IoT tabanlı istasyonlarda sensör ve modüllerle bilgisayar arasında hızlı haberleşme kurmak isteyen tüm geliştiriciler için uygundur[cite: 1, 26].
Doğru Ürünü Seçerken Dikkat Edilecekler Çalışma Gerilimi Uyumu: Seri dönüştürücü seçilirken hedef mikrokontrolcünün mantık seviyesi mutlaka doğrulanmalıdır[cite: 26]. 3.3V ile çalışan hassas bir mikrokontrolcüye 5V seviyesinde seri sinyal göndermek çipin giriş çıkış pinlerine kalıcı zarar verebilir[cite: 25, 26]. Waveshare modülünün üzerindeki sürgülü anahtarın hedef karta uygun konuma getirildiğinden emin olunmalıdır[cite: 26, 30].
Akım Kapasitesi ve Besleme Sınırları: Modülün VCC pini üzerinden harici devreler beslenebilir[cite: 2]. Ancak USB portunun sağladığı toplam akım ve FT232 entegresinin iç regülatör kapasitesi sınırlıdır[cite: 24, 25]. Yüksek akım tüketen motorlar, röleler veya güçlü kablosuz vericiler doğrudan modülün VCC pininden beslenmemeli, bu tür yükler için harici bir güç kaynağı tercih edilmelidir[cite: 24, 25].
Baud Hızı Gereksinimi: Uygulamanın gerektirdiği veri hızı ile dönüştürücünün desteklediği aralık karşılaştırılmalıdır[cite: 1]. Bu model 3 Mbps seviyesine kadar çıkabildiğinden standart seri dönüştürücülere kıyasla yüksek hızlı veri aktarımlarında avantaj sağlar[cite: 1, 18].
Donanımsal Koruma İhtiyacı: Endüstriyel sahalarda ve eğitim atölyelerinde kullanılacak dönüştürücülerde aşırı akım sigortası ve ESD koruması bulunması sistem güvenliği açısından belirleyici bir kriterdir[cite: 25, 29, 32].
Güvenli Kullanım, Bakım ve Saklama Elektrostatik Deşarj Önlemleri: Modül üzerinde ESD koruma diyotları bulunmakla birlikte, entegre devrelerin korunması amacıyla çıplak pinlere ve devre yollarına dokunmadan önce üzerinizdeki statik elektriği boşaltmanız veya antistatik çalışma matı kullanmanız tavsiye edilir[cite: 25, 29].
Doğru Polarite ve Pin Sırası: Bağlantı yapmadan önce kablo uçlarının TXD, RXD, VCC ve GND eşleşmeleri iki kez kontrol edilmelidir[cite: 2, 23]. Besleme uçlarının ters bağlanması donanım hasarlarına yol açabilir[cite: 25]. Kutulu soketin tırnak yönüne dikkat edilerek kablo zorlanmadan takılmalıdır[cite: 30].
Aşırı Akım ve Gerilim Koruması: Cihazın nominal giriş gerilimi USB standartlarına uygun olarak 5 V DC seviyesindedir[cite: 1]. Pinlere belirlenen toleransların üzerinde gerilim uygulanmamalıdır[cite: 25]. Dahili kendini yenileyen sigorta devreye girdiğinde modülün USB bağlantısı kesilmeli, kısa devre veya aşırı akım sebebi giderildikten sonra yeniden takılmalıdır[cite: 25, 29].
Çevresel Koşullar ve Saklama: Modül -15°C ile 70°C sıcaklık aralığında ve %5 ile %95 yoğuşmasız bağıl nem ortamında çalışabilmektedir[cite: 23]. Ürün kullanılmadığı zamanlarda nemsiz, doğrudan güneş ışığı almayan ve iletken tozlardan arındırılmış kuru bir ortamda muhafaza edilmelidir[cite: 23, 25].
FT232RNL USB TTL Dönüştürücü Hakkında Sık Sorulan Sorular Bu modül 3.3V seviyesinde mi yoksa 5V seviyesinde mi çalışır? Modül gövdesi üzerinde yer alan fiziksel sürgülü anahtar sayesinde 3.3V ve 5V mantık seviyeleri arasında seçim yapılabilir[cite: 26, 30]. Seçilen gerilim seviyesi VCC pini üzerinden harici devreye de sunulur[cite: 2, 27].
Maksimum veri aktarım hızı nedir? Modül 300 bps ile 3 Mbps baud hızı aralığında veri aktarımını desteklemektedir[cite: 1, 18].
TXD ve RXD bağlantısı mikrodenetleyiciye nasıl yapılmalıdır? Seri haberleşmede hatlar çapraz bağlanmalıdır; modülün TXD pini mikrodenetleyicinin RX pinine, modülün RXD pini ise mikrodenetleyicinin TX pinine bağlanır[cite: 2, 16]. GND hatları mutlaka birleştirilmelidir[cite: 2, 16].
Modülün sağlam çalıştığı bilgisayar üzerinden nasıl test edilir? Modül üzerindeki TXD ve RXD pinleri bir iletken yardımıyla birbirine kısa devre edilerek döngü testi yapılabilir[cite: 22]. Bir seri terminal yazılımı üzerinden gönderilen karakterler aynı şekilde geri alınıyorsa modül donanımı düzgün çalışmaktadır[cite: 22].
Windows 10 ve Windows 11 üzerinde sürücü yüklemesi gerekir mi? İşletim sistemi resmi FTDI VCP sürücüsünü otomatik olarak tanıyabilir; otomatik tanınmadığı durumlarda üreticinin sağladığı sürücü paketi manuel olarak aygıt yöneticisinden gösterilerek kurulur[cite: 3, 5, 21].
Linux işletim sistemlerinde ek sürücü kurmak zorunlu mudur? Raspbian, Ubuntu ve CentOS gibi yaygın Linux dağıtımları FT232 sürücülerini çekirdek düzeyinde barındırdığı için cihaz takıldığı anda doğrudan ttyUSB aygıtı olarak tanınır[cite: 16].
Android telefon veya tabletlerle kullanılabilir mi? Cihaz USB OTG adaptörü yardımıyla Android cihazlara bağlanabilir ve seri port asistanı uygulamaları üzerinden veri haberleşmesi sağlanabilir[cite: 16, 17].
Kutulu soket üzerindeki 5V pini ile VCC pini arasındaki fark nedir? VCC pini sürgülü anahtarın konumuna bağlı olarak 3.3V veya 5V çıkış sağlarken, 5V pini sürgü konumundan bağımsız şekilde doğrudan USB hattından gelen 5V gerilimi verir[cite: 23, 27].
3.3V kullanımında harici cihaz beslenirken LED ışıklarının sürekli yanıp sönmesi sorunu nasıl çözülür? Bu durum harici devrenin çektiği akımın yetersiz gelmesinden kaynaklanabilir; FT_Prog yapılandırma aracı ile entegrenin 3V3OUT güçlendirilmiş akım ve yüksek akımlı IO çıkış ayarları etkinleştirilebilir[cite: 24].
Aygıt yöneticisinde sarı ünlem işareti çıkarsa ne yapılmalıdır? Sürücü güncelleme penceresinden doğru işletim sistemi mimarisine uygun sürücü klasörü seçilmeli veya Windows kayıt defterindeki COM Name Arbiter önbelleği temizlenmelidir[cite: 19, 20, 28].
Paket İçeriği 1 adet Waveshare FT232RNL USB TTL seri dönüştürücü modül[cite: 1, 32]

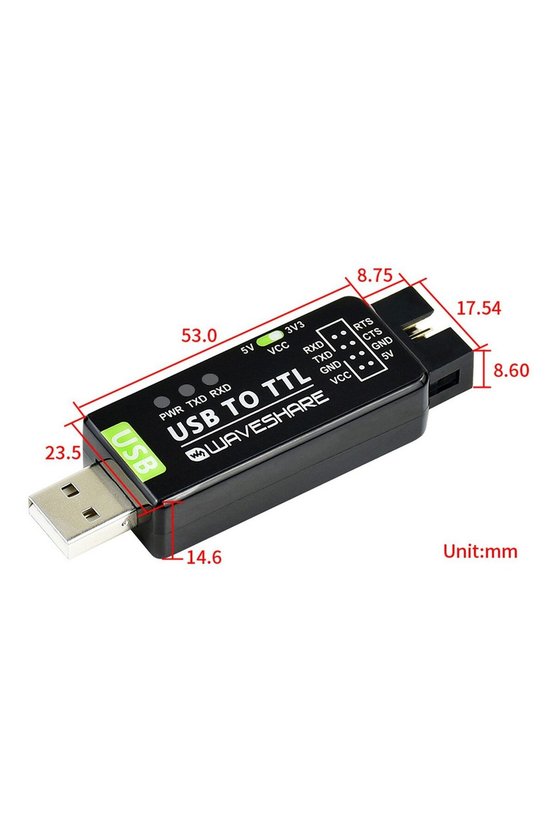

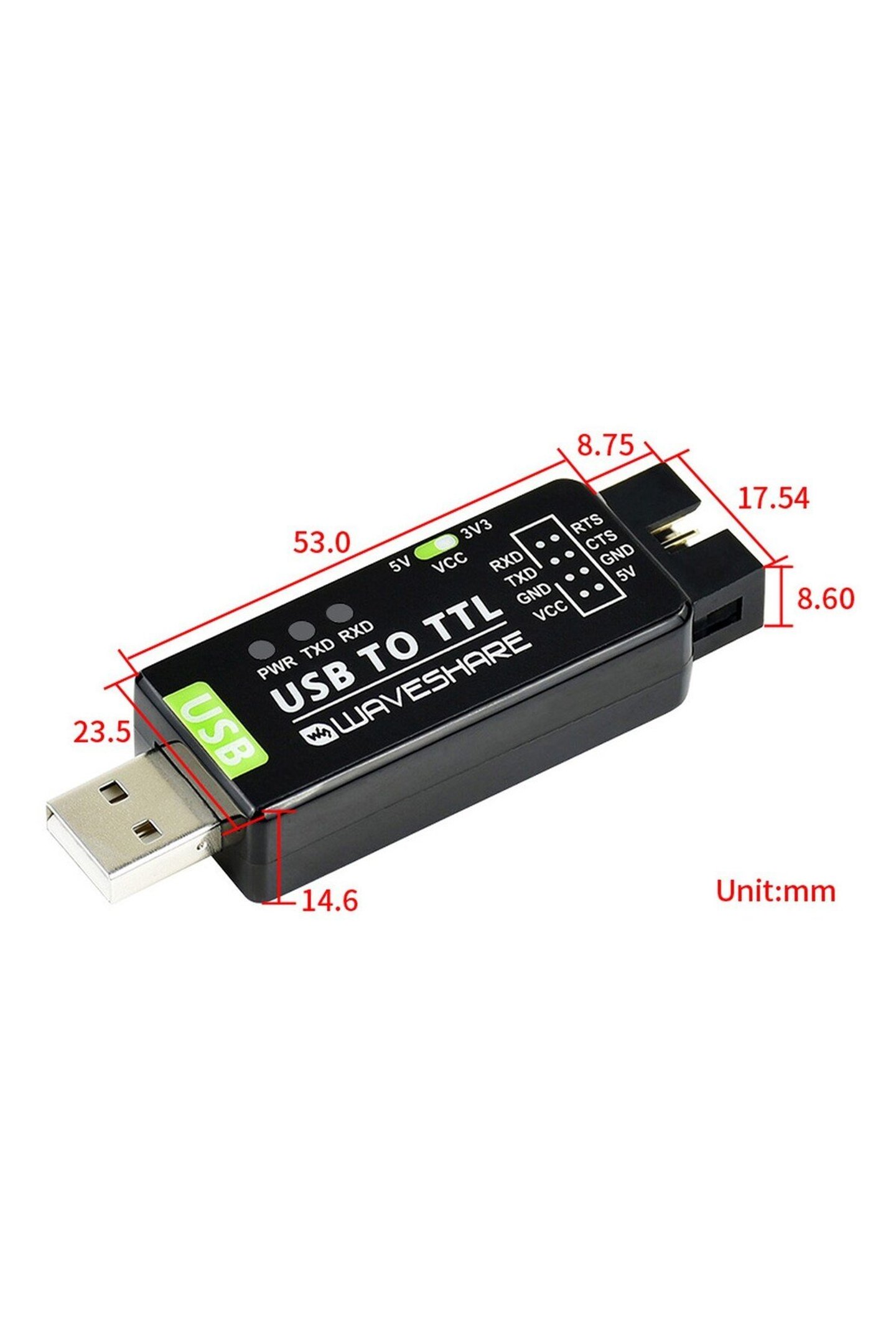

Teknik Özellikler Marka: Waveshare[cite: 1, 32] Model: USB to UART TTL[cite: 1] Üretici Parça Kodu: FT232RNL[cite: 18, 29, 32] Ürün Tipi: USB TTL seri dönüştürücü arabirim modülü[cite: 1, 2] Çip ya da Entegre: FTDI FT232RNL[cite: 18, 29, 32] Besleme Gerilimi: 5 V DC USB üzerinden[cite: 1] Çıkış Gerilimi: 3.3 V veya 5 V seçilebilir VCC ve sabit 5 V çıkışı[cite: 2, 23, 26] Haberleşme Arayüzü: UART TTL mantık seviyesi[cite: 1, 2] Baud Hızı: 300 bps ile 3 Mbps arası[cite: 1, 18] Konnektör Tipi: USB Type-A erkek ve 8 pin kutulu soket[cite: 1, 30, 35] Pin Sayısı: 8 pin ana çıkış soketi ve 10 adet dahili sinyal lehim pedi[cite: 2, 23, 29] Pin Yapısı: VCC, GND, TXD, RXD, 5V, GND, CTS#, RTS#[cite: 23, 31] Dahili Sinyal Pedleri: DTR#, CBUS0, CBUS1, CBUS2, CBUS3, CBUS4, DSR#, DCD#, RI#, RST#[cite: 2, 29] Durum Göstergeleri: PWR, TXD ve RXD kırmızı LED ışıkları[cite: 2, 30] Donanımsal Koruma: Yerleşik kendini yenileyen sigorta, ESD koruması ve TTL koruma diyotları[cite: 29, 32] Çalışma Sıcaklığı: -15°C ile 70°C arası[cite: 23] Çalışma Nemi: %5 RH ile %95 RH bağıl nem[cite: 23] Boyutlar: 53.0 mm x 23.5 mm x 14.6 mm gövde ebatları Uyumlu Platformlar: Windows, Linux, macOS ve Android sistemleri; Arduino, Raspberry Pi, STM32 ve ESP tabanlı kartlar ile uyumludur
">
