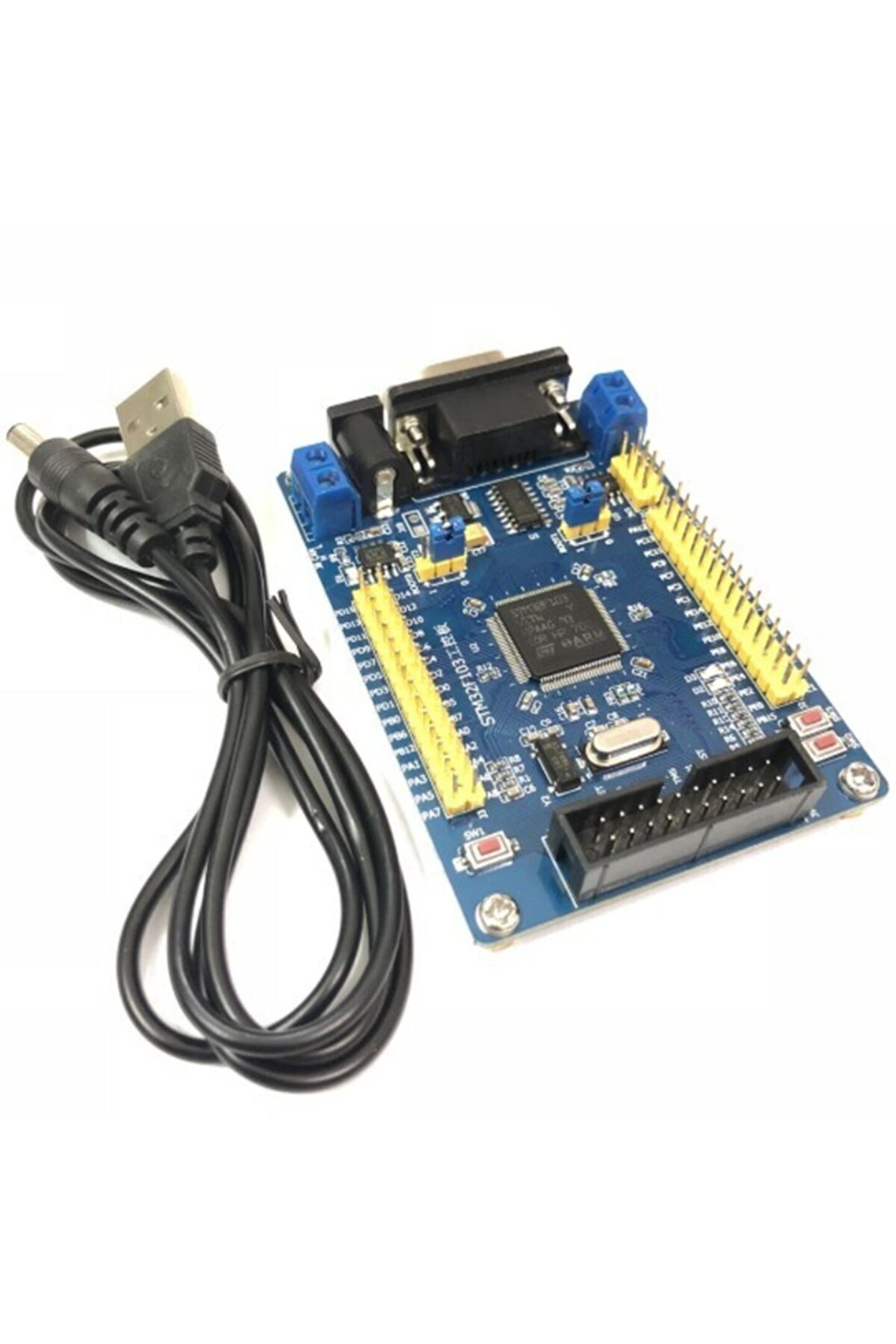

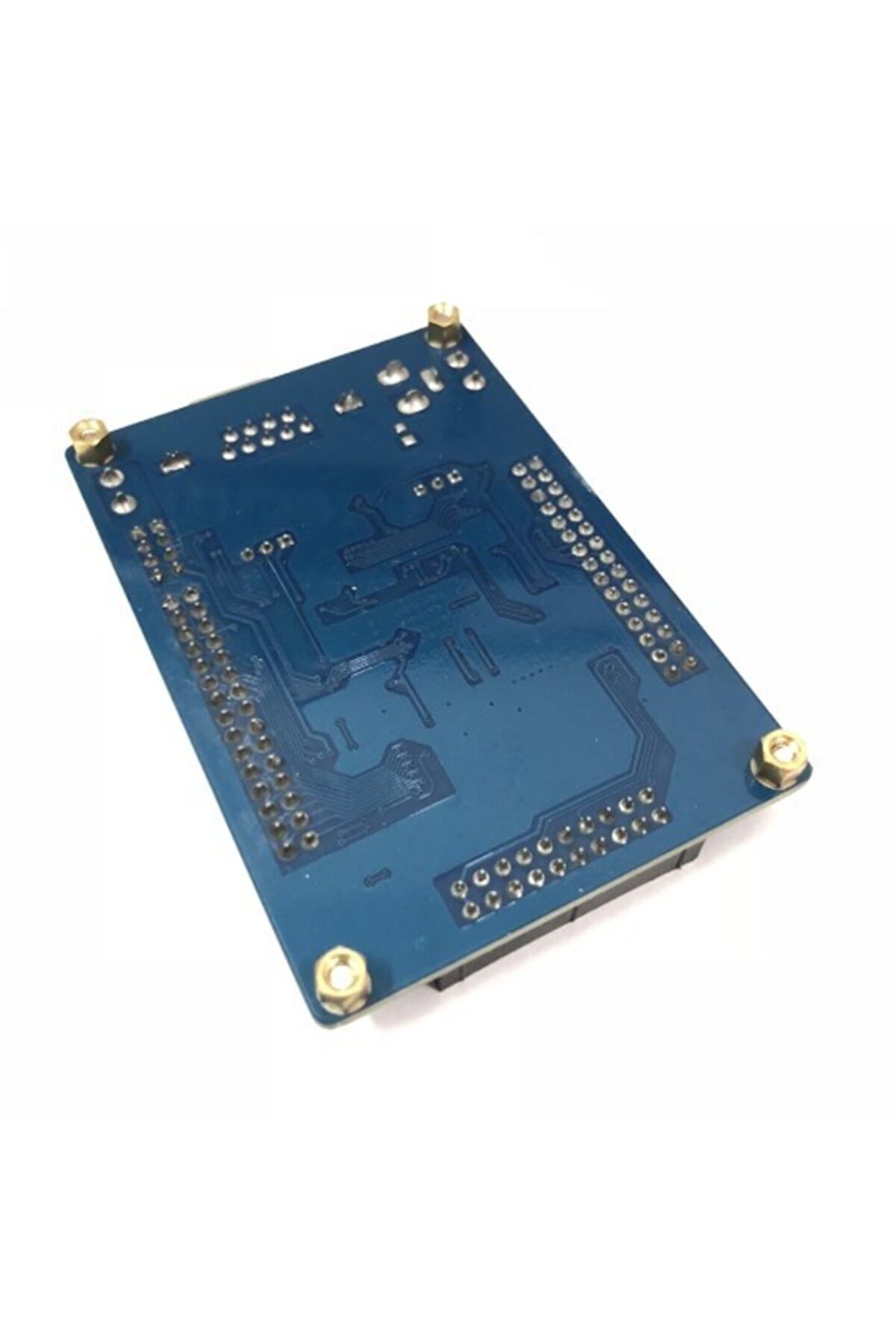

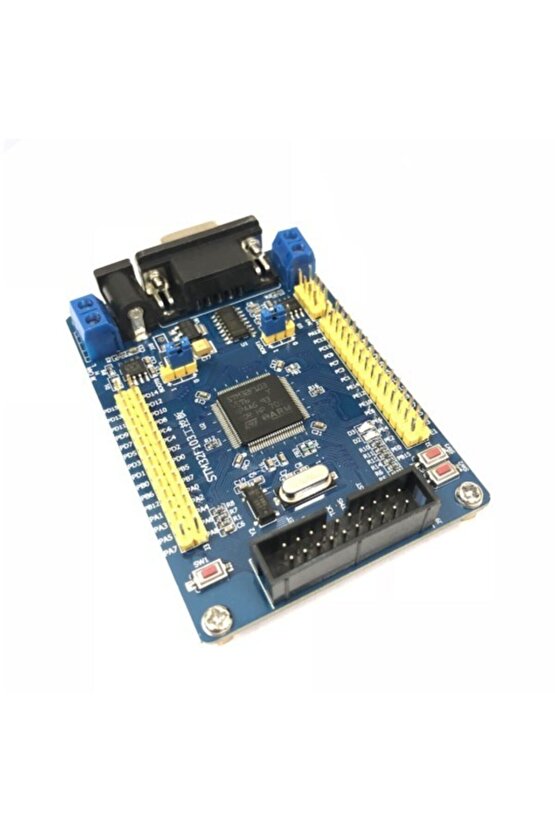

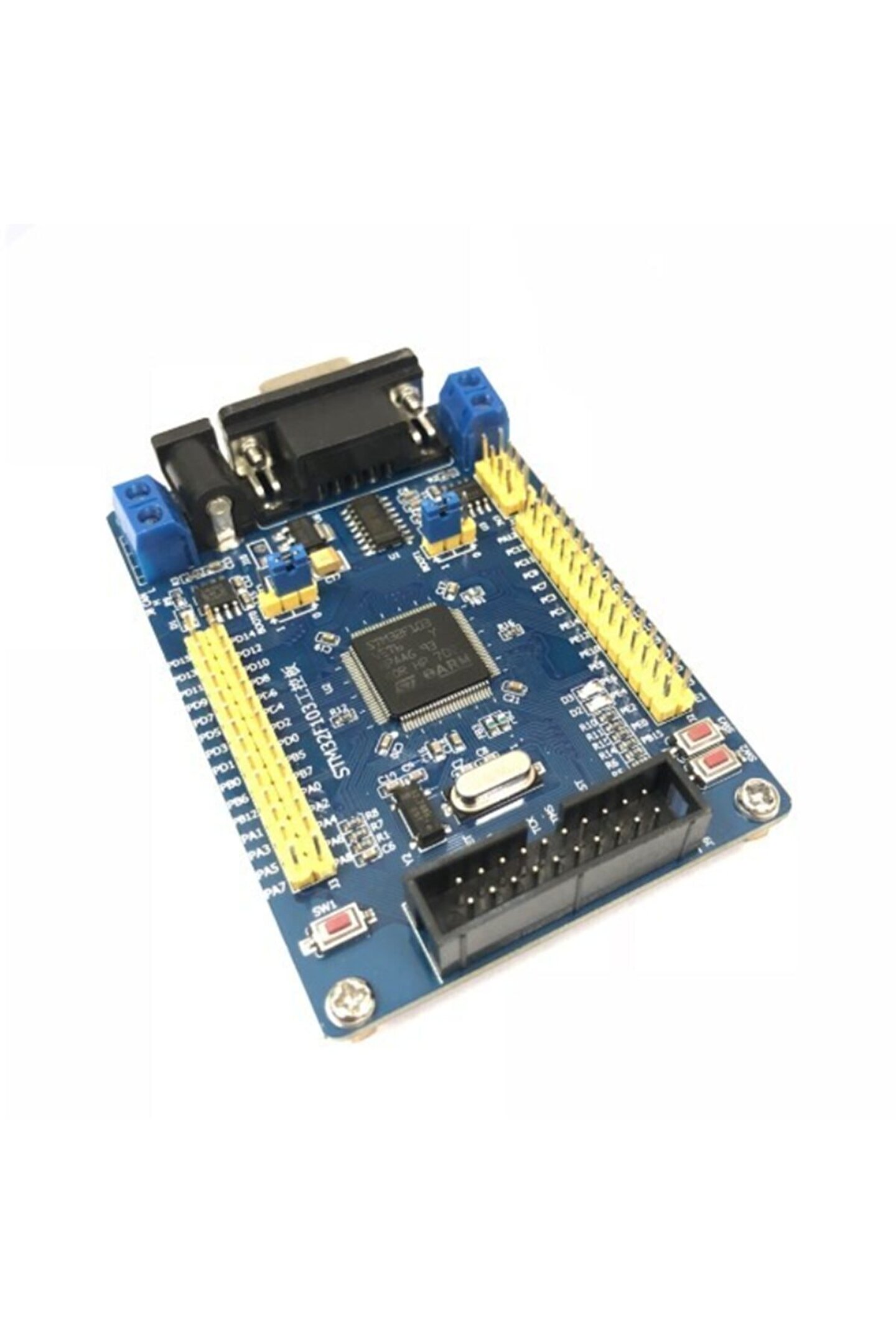

EmAyCenter Stm32 Geliştirme Kartı Can Rs485 Stm32f103vet6 Sistem Arm Mcu

STM32 Geliştirme Kartı CAN RS485 STM32F103VET6 Sistem ARM MCU Çekirdek: Cortex-M3 32 bit RISC; Çalışma frekansı: 72MHz, 1.25 DMIPS / MHz; Çalışma gerilimi: 2-3.6V; Ambalaj: LQFP100; G / Ç bağlantı noktası: 80; Depolama kaynakları: 512kB Flash, 64kB RAM (E sonek belleğine sahip 103V); Arayüz kaynakları: 3xSPI, 5xUSART, 2xI2S, 2xI2C, 1xFSMC, 1xLCD, 1xSDIO, 1xUSB, 1xCAN; Analogdan dijitale dönüşüm: 3xAD (12 bit, 1us, 16 kanal), 2xDA (12 bit); Etiket işlevi 1 5V güç girişi, DC2.1 * 5.5 standart dişi, giriş aralığı 4-9V; JTA1050 liderliğindeki 2 CAN arayüzü H / L, taşıyıcı kart 120 direnç ile donatılmıştır; 3 CAN yongası, JTA1050; 4 ana kontrol yongası: STM32F103VET6, LQFP100 paketi; 5 GPIO çıkışı 6 sıfırlama düğmesi 7 32.768HZ kristal osilatör 8 8 MHZ kristal osilatör JLINK standart port tasarımına göre tasarlanmış 9 JTAG portu 10 SW2, SW3 işlev düğmesi 11 D2, D3 göstergesi 12 GPIO çıkışı 13 BOOT önyükleme ayar seçeneği (BOOT0, BOOT1) 14 Güç kaynağı 3.3V, GND çıkışı, diğer kablolar için uygun 15 RS485 çıkışı 16 MAX485 çip 17 SP3232EEN çip 18 seri port başlığı, DB9 dişi 19 AMS1117-3.3v güç yongası 20 yardımcı güç girişi Zengin program: Size öneririm: Eğer otobüs iletişimini öğrenmek istiyorsanız, en az 2 kart almanızı öneririm. Bu, sezgisel olarak çok makine iletişiminin etkisini hissedebilir. 1, temel rutin - ADC işlemi 2, temel rutin - CRC işlemi 3, temel rutin - I0 işlemi _ LED su ışığı 4, temel rutin - SysTick (sistem tik zamanlayıcısı) işlemi 5, temel rutin - TIM zamanlayıcı işlemi 6, temel rutin - USART alıcı-verici 7, temel rutin - düğme (sorgulama modu) 8, temel rutin - düğme (kesme modu) 9, gelişmiş rutinler - 3 görev oluşturmak için MINI board UCOS II'ye dayalı 10, gelişmiş rutinleri - TIM1 PWM uygulamasını kullanarak MINI kurulu nefes alan ışık efekti dayalı 11, gelişmiş rutinler - STM32 USB sanal seri port edinimi ADC'ye dayalı 12, gelişmiş rutinler - STM32 USB sanal seri portu kontrol IO portu 13, gelişmiş rutinler - MINI kartına dayalı RS232 arayüzüne dayanan Ücretsiz MODBUS protokol rutini 14, gelişmiş rutinler - iki kartın RS485 iletişimi (diğer karttaki LED'i kontrol etmek için düğmeye basarak) 15, gelişmiş rutinleri - RS485 çoklu kartların iletişim (dijital giriş ve çıkış elde etmek için MODBUS protokolü kullanarak) 16, gelişmiş rutinler - iki kart arasında CAN iletişimi (düğmeye basarak diğer karttaki LED'i kontrol edin) 17, gelişmiş rutinleri - birden fazla pano CAN iletişimi (toplanan voltaj sinyalini CAN veriyoluna göndermek için döngüsel modu kullanarak) 18, gelişmiş rutinleri - birden fazla pano CAN iletişimi (toplanan voltaj sinyalini CAN veriyoluna göndermek için master-slave modunu kullanarak)
