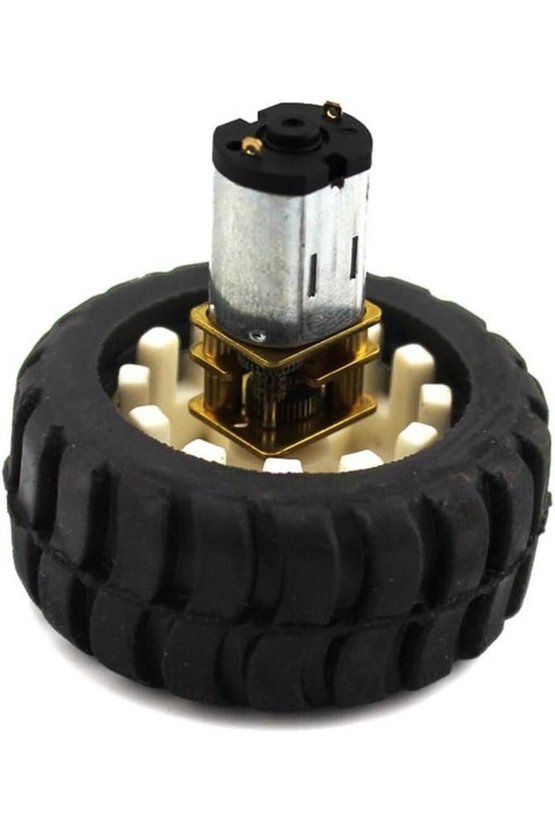

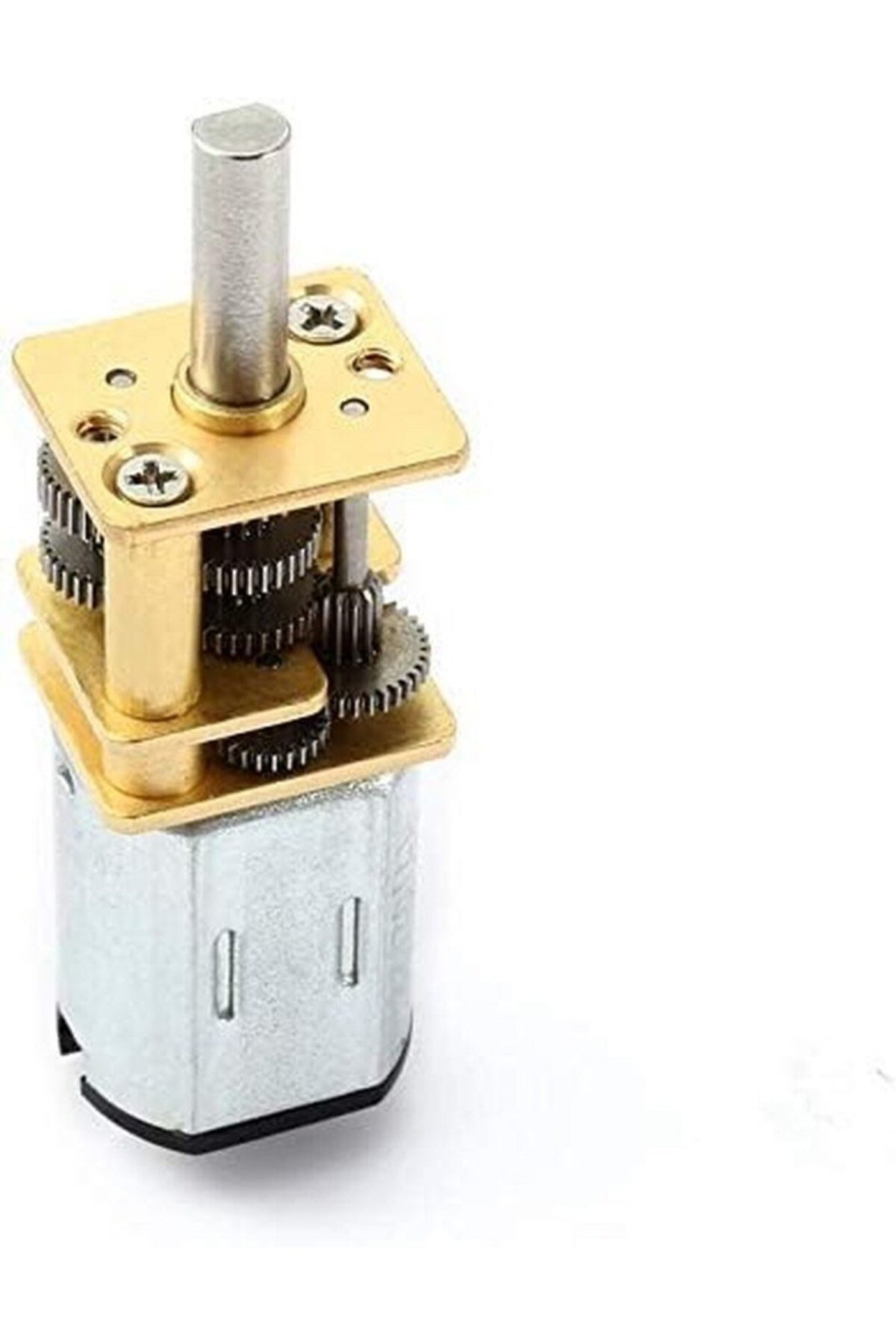

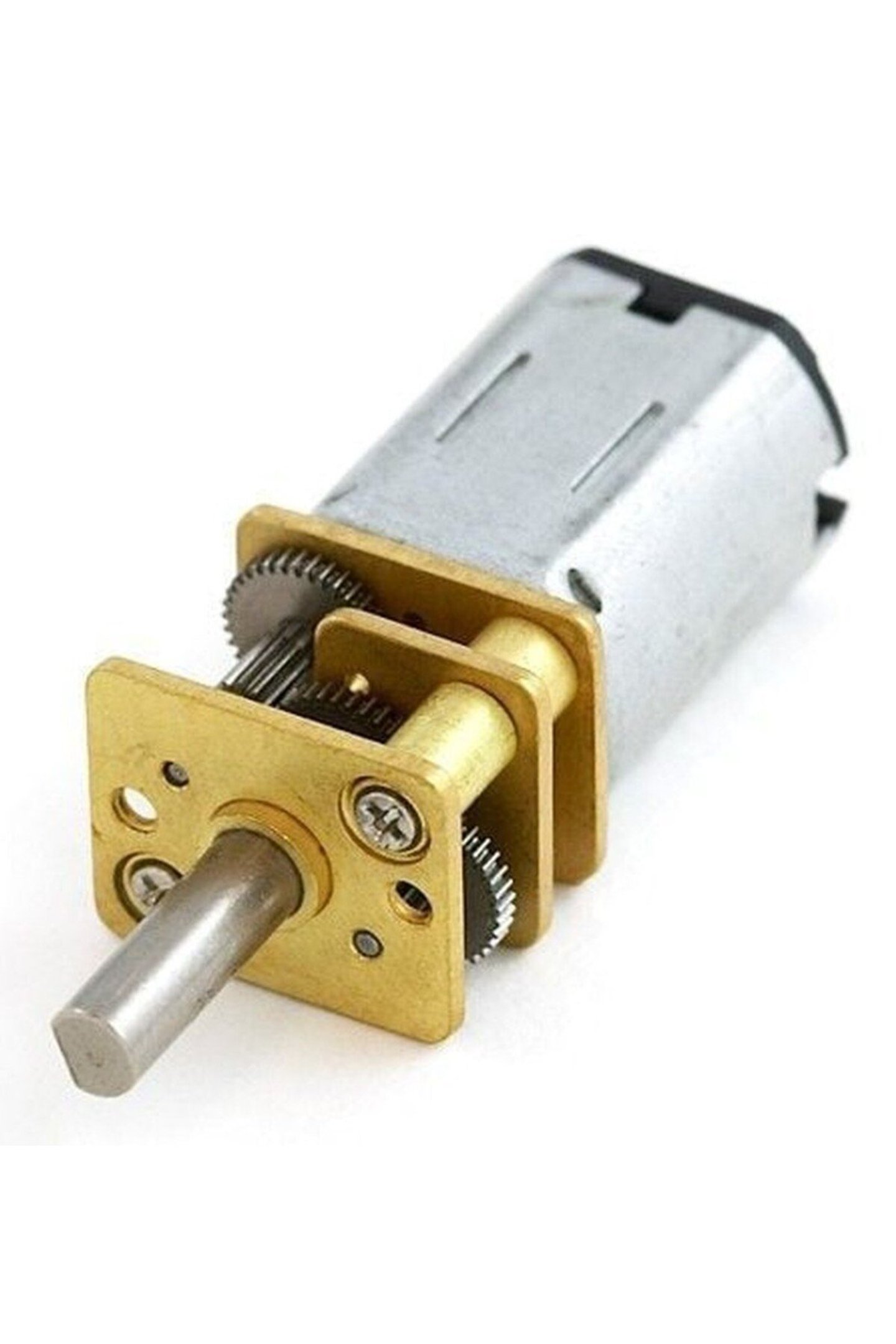

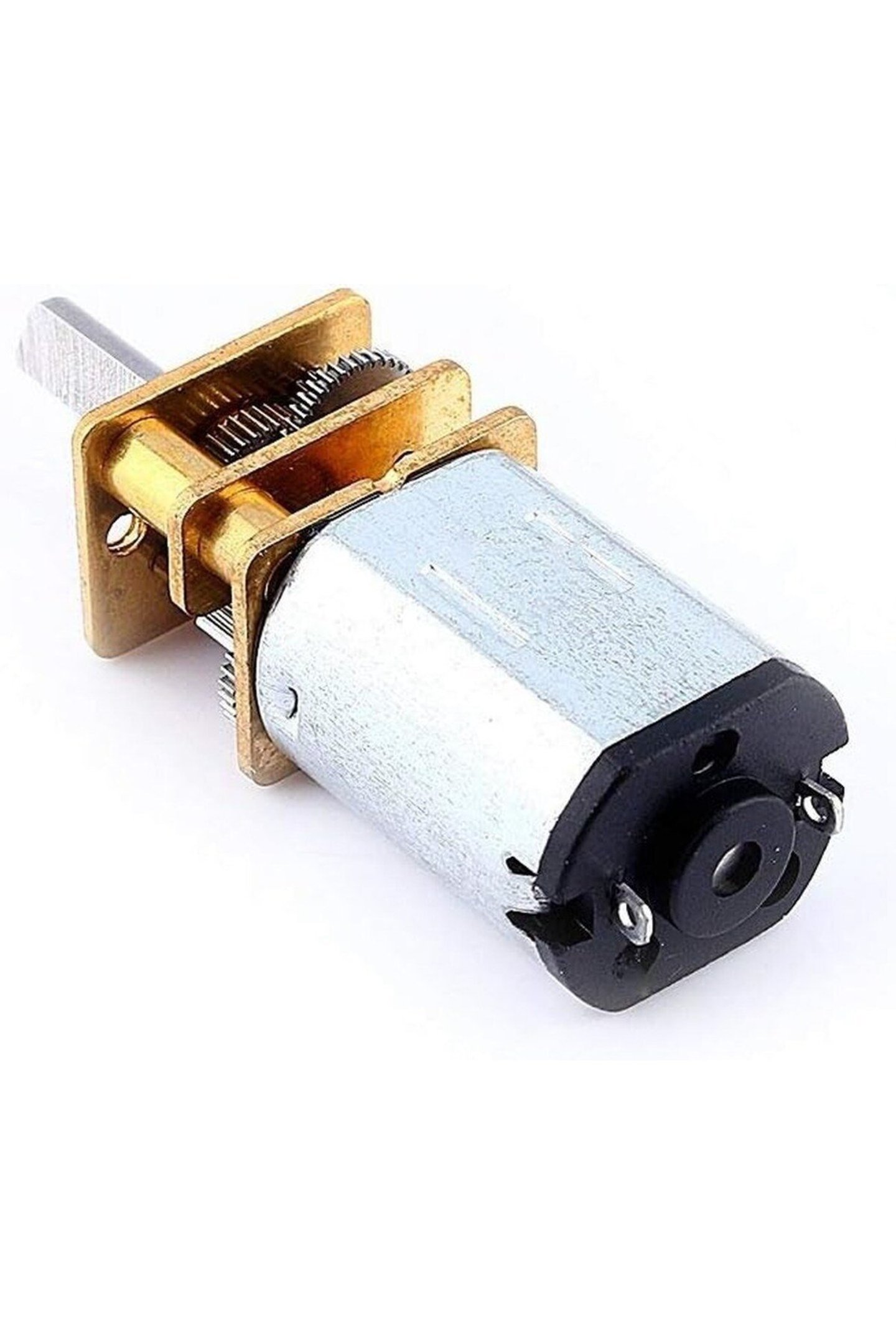

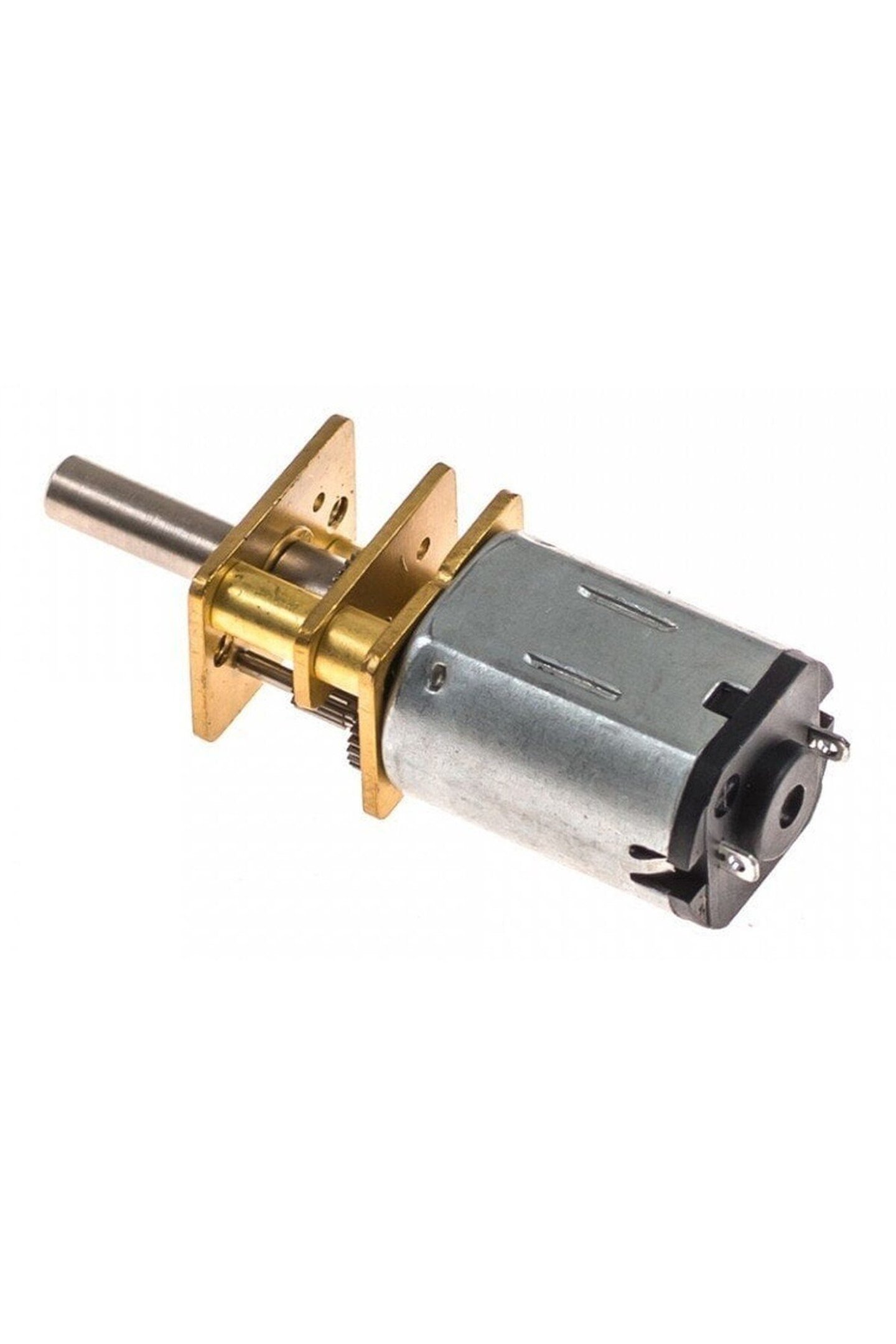

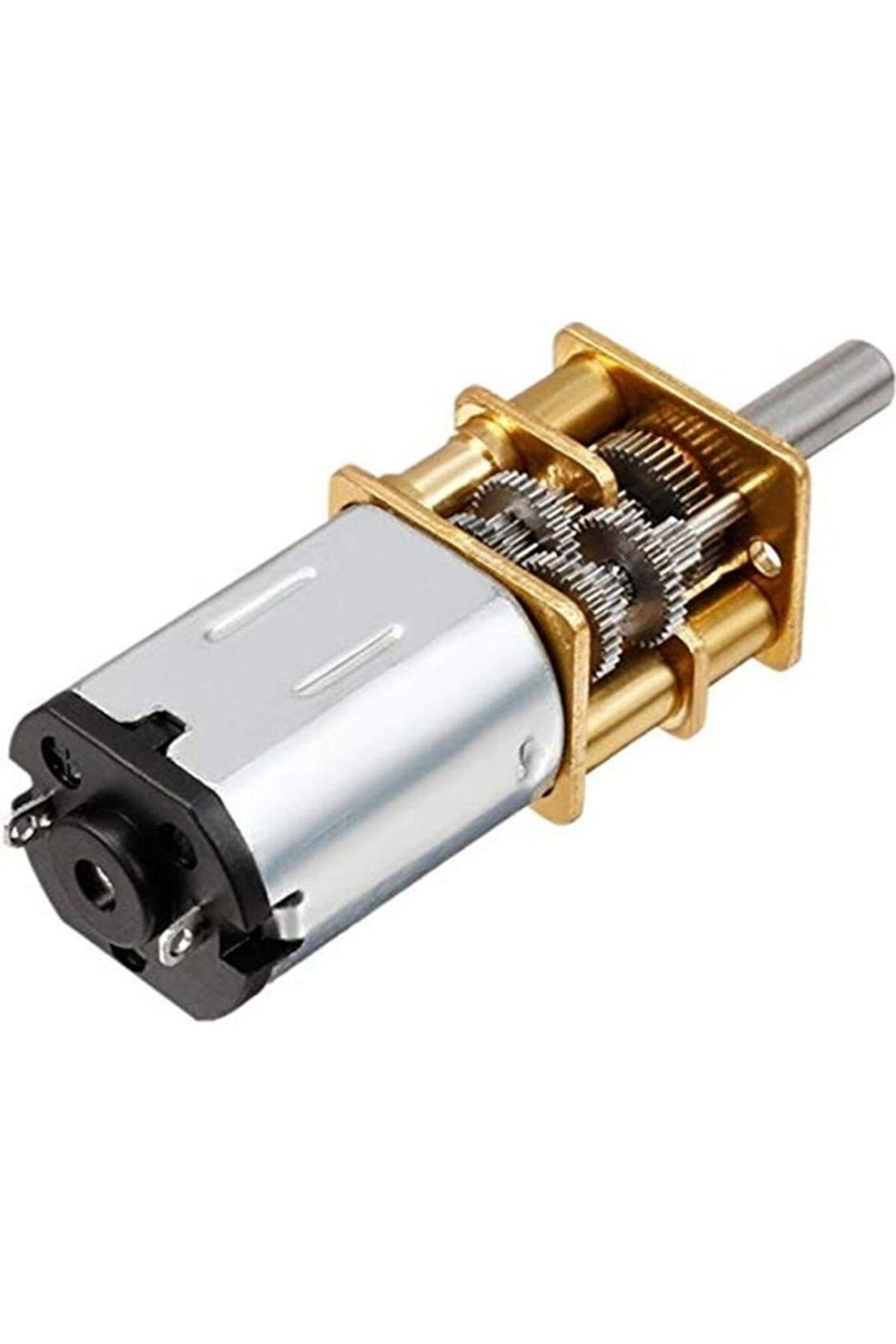

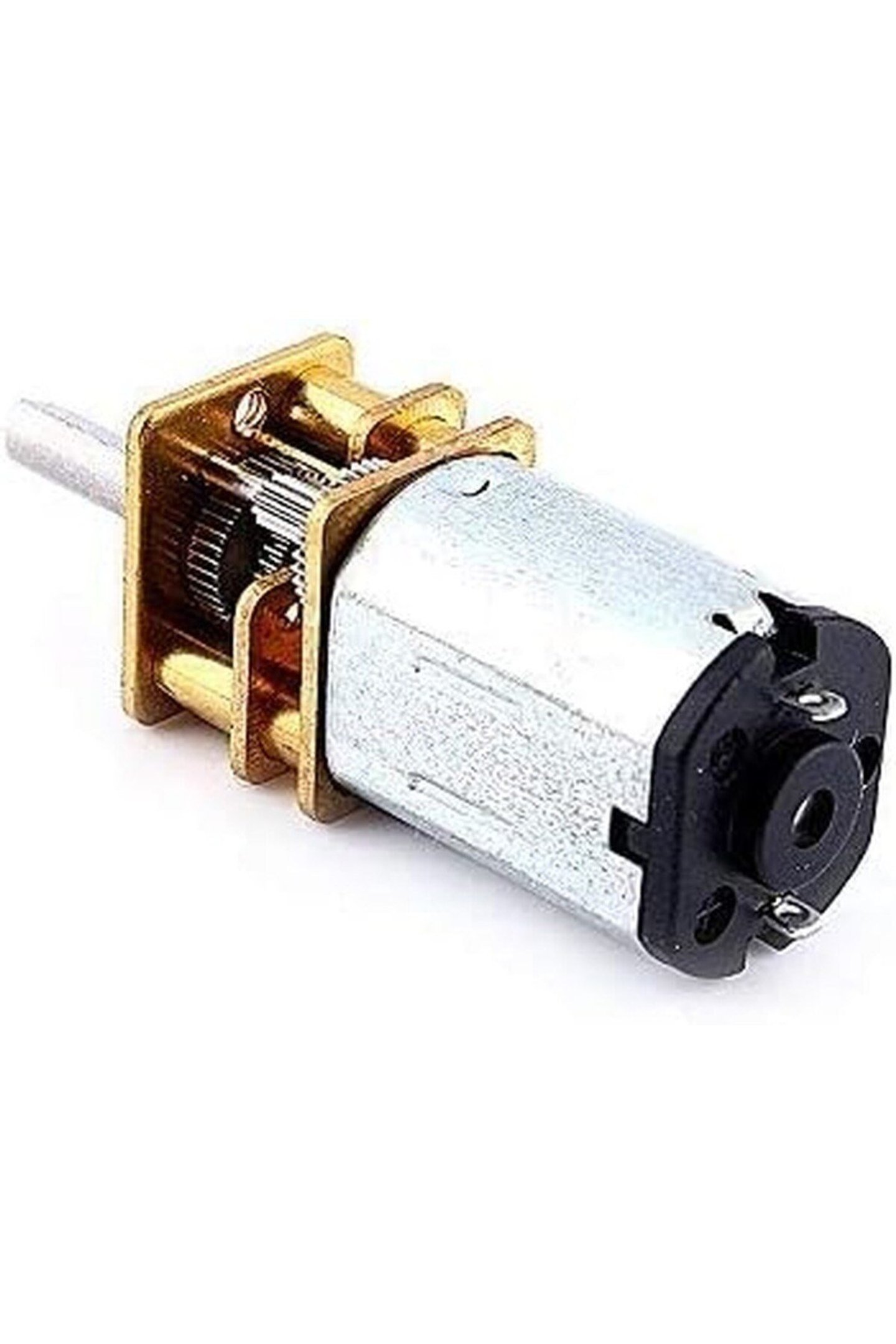

N20 6V 2500 RPM Redüktörlü Mikro DC Motor Metal Dişli Mini Motor 3mm D Şaft Yüksek Devirli Robotik ve Mekatronik Proje Motoru
Arduino Uyumlu Robotik Projeler İçin Kompakt Pirinç Dişli Kutu Dayanıklı Yüksek Hızlı Çözüm
Ürün Açıklaması N20 6V 2500 RPM redüktörlü mikro dc motor, kompakt gövdesi ve metal dişli kutusuyla yüksek devirli mekanik tahrik sağlayan dayanıklı bir doğru akım motorudur. Düşük güç tüketimiyle çalışan bu minyatür tahrik ünitesi, 3mm D tipi şaft yapısı sayesinde tekerlek ve kasnak gibi mekanik bileşenlerle dairesel kayma yapmadan mekanik kilitlenme sağlar. Robotik platformlardan hassas otomasyon düzeneklerine kadar dar alanda yüksek devir ve kararlı doğrusal hareket arayan elektronik projeler için güçlü ve güvenilir bir donanım çözümüdür.
N20 6V 2500 RPM Redüktörlü Mikro DC Motor Nedir ve Ne İşe Yarar N20 redüktörlü mikro dc motor, doğru akım elektrik enerjisini mekanik dönme hareketine dönüştüren minyatür boyutlu fırçalı bir elektrik motoru ile bu motorun çıkışına entegre edilmiş metal dişli redüksiyon kutusunun birleşiminden oluşan elektromekanik bir tahrik elemanıdır. Motorun temel çekirdeğini oluşturan N20 gövde, içerisinde yüksek akılı kalıcı stator mıknatısları, çok kutuplu sarımlara sahip bir rotor armatürü ve mekanik komütatör fırça düzeneği barındırır. Terminallerine 6V doğru akım gerilimi uygulandığında, armatür sargılarından geçen akım güçlü bir manyetik alan meydana getirir. Bu manyetik alan kalıcı mıknatısların alanı ile etkileşime girerek Lorentz kuvveti prensibi doğrultusunda yüksek hızda dönme momenti üretir. Standart fırçalı mikro motorlar redüksiyonsuz hallerinde on binlerce devir hızına ulaşabilmelerine rağmen son derece düşük tork üretirler ve en ufak mekanik direnç altında kolayca durma eğilimi gösterirler.
İşte bu noktada devreye giren entegre metal redüktör kutusu, motor milinden aldığı yüksek hızlı dönüş hareketini hassas dişli kademeleri aracılığıyla dönüştürerek dengeli bir çıkış karakteristiği sağlar. Redüktör mekanizması, birbirine bağlanan farklı diş sayılarına sahip pinyon ve çarklardan oluşan düz dişli (spur gear) treni mimarisine sahiptir. Bu 2500 RPM varyantında, düşük oranlı bir redüksiyon kademesi tercih edilmiştir. Böylece motorun ham yüksek devir potansiyeli büyük oranda korunurken, aynı zamanda boşta dönen çıplak motorlara kıyasla mekanik dirençleri aşabilecek kararlı bir tork seviyesi elde edilir. Dakikada 2500 devirlik boşta dönme kapasitesi, bu motoru minyatür DC motor sınıfının en hızlı temsilcilerinden biri haline getirir.
N20 serisi motorların en ayırt edici mekanik avantajı, redüktör gövdesinin tamamen metal bileşenlerden imal edilmiş olmasıdır. Plastik dişliler içeren standart hobi motorları, ani yük bindirmelerinde, sık yön değişimlerinde veya yüksek devirli çalışmalar esnasında diş sıyırma ve aşınma sorunlarıyla karşı karşıya kalır. Bu üründe yer alan dişli kutusu ise kaliteli pirinç ve sertleştirilmiş çelik alaşımlı dişlilerden meydana gelir. Dişli millerini iki taraftan eksenel olarak sabitleyen pirinç ön ve arka plakalar, dişlilerin çalışma ekseninde kaymasını engeller. Bu sağlam yapı, 2500 RPM gibi yüksek dönüş hızlarında dahi mekanik titreşimleri asgari düzeyde tutarak motorun uzun çalışma ömrü boyunca kararlı üretmesini sağlar.
Bu minyatür motorun temel işlevi, hacim kısıtlamasının kritik olduğu elektronik, robotik ve mekatronik düzeneklerde yüksek hızlı mekanik hareket sağlamaktır. Boyutlarının sağladığı benzersiz avantaj sayesinde, avuç içine sığabilen mikro robotlardan hassas optik mekanizmalara, minyatür konveyör hatlarından otomatik kilitleme sistemlerine kadar pek çok farklı donanımda birincil hareket kaynağı olarak görev yapar. 3V ile 9V aralığında esnek gerilimle çalışabilme özelliği, pil blokları veya regüle edilmiş güç kaynaklarıyla beslenen taşınabilir sistemlerde tasarımcılara büyük serbestlik tanır. Kompakt gövdesinden beklenmeyecek düzeyde çevik tepkime süresi vererek kontrol sinyallerine anında yanıt üretir.
Öne Çıkan Özellikler Yüksek Hızlı 2500 RPM Boşta Dönüş: 6V anma gerilimi altında dakikada 2500 devir dönme hızı sunarak seri hareket ve hızlı tepki gerektiren mekanizmalarda yüksek dinamizm sağlar. Tamamı Metal Dişli Mekanizması: Pirinç ve aşınmaya dayanıklı çelik alaşımlı düz dişlilerden üretilen redüktör yapısı, plastik dişlilere kıyasla sürtünmeye ve mekanik gerilimlere karşı üstün mukavemet sergiler. Ultra Kompakt N20 Standart Ölçüleri: 12 mm x 10 mm kesit alanı ve 24.1 mm toplam gövde boyuyla alan tasarrufunun zorunlu olduğu mikro ölçekli gövde ve şasilerde kolayca yerleşir. 3 mm D Tipi Çıkış Mili: 10 mm uzunluğa ve 2.5 mm düz kesit derinliğine sahip D şaft profili, bağlanan tekerlek, kasnak ve kaplinlerin mil etrafında boşa dönmesini mekanik kilitleme ile engeller. Geniş Besleme Voltajı Aralığı: Nominal 6V çalışma geriliminin yanı sıra 3V ile 9V DC aralığında güvenle çalışarak farklı pil ve güç kaynağı konfigürasyonlarına sorunsuz uyum gösterir. Düşük Enerji ve Akım Tüketimi: Boşta çalışma sırasında yalnızca 40 mA ile 70 mA aralığında akım çekerek lityum polimer veya lityum iyon bataryalı taşınabilir projelerde enerji tasarrufu sağlar. Sağlam Pirinç Ön ve Ara Gövde Plakaları: Dişli millerini kusursuz paralellikte tutan pirinç şasi plakaları, eksenel ve radyal kuvvetler karşısında dişlilerin birbirini sıyırmasını önler. Çift Yönlü Rotasyon Desteği: Terminallere uygulanan DC gerilimin polaritesi değiştirilerek motor dönüş yönü saat yönünde veya saat yönünün tersine kolaylıkla çevrilebilir. M1.6 Standart Montaj Yuvaları: Redüktörün ön yüzünde bulunan iki adet metrik M1.6 vida deliği, motorun metal braketlere veya 3D yazıcıyla üretilen gövdelere rijit biçimde sabitlenmesini mümkün kılar. Hassas PWM Hız Ayarı Desteği: Motor sürücü kartları üzerinden iletilen darbe genişlik modülasyonu sinyallerine doğrusal tepki vererek devir hızının pürüzsüzce ayarlanmasına imkan tanır. Hafif ve Dengeli Yapı: Yaklaşık 10 gramlık toplam ağırlığı sayesinde çok motorlu robotik araçlarda ve hava platformlarında gövdeye ilave ağırlık yüklemeden tahrik sağlar. Kolay Lehimlenebilir Arka Terminaller: Motorun arka plastik kapağında yer alan iki adet delikli lehim kulağı, besleme iletkenlerinin sağlam ve güvenilir biçimde tutturulmasını kolaylaştırır.
Kullanım Alanları N20 6V 2500 RPM redüktörlü mikro dc motor, olağanüstü kompakt yapısı ve sınıfına göre sunduğu yüksek devir kapasitesiyle çok geniş bir mühendislik ve hobi yelpazesinde tercih edilmektedir. Robotik alanında özellikle yüksek hızın ve çevikliğin ön planda olduğu hafif sıklet robot platformlarında sıkça yer alır. Hızlı çizgi izleyen robotlarda, labirent çözen mikro fare (micromouse) projelerinde, mini sumo robot düzeneklerinde ve engelden kaçan tekerlekli akıllı araçlarda tekerlek tahrik motoru olarak mükemmel sonuç verir. Düşük ağırlığı ve yüksek dönüş hızı, robotun ivmelenme tepkisini hızlandırarak yarışma parkurlarında ve dinamik test alanlarında belirgin bir hız avantajı kazandırır.
Mekatronik prototipleme ve özel makine imalatı süreçlerinde, küçük boyutlu doğrusal ve dairesel aktüatörlerin merkezinde bu motor konumlandırılır. Kompakt konveyör bantları, minyatür ürün besleme sistemleri, otomatik sıralama düzenekleri ve parça transfer mekanizmaları, motorun sunduğu 2500 devirlik seri hareketten faydalanır. Kamera sistemlerinde, otomatik odaklama aparatlarında, taşınabilir slider raylarında ve iki eksenli pan-tilt yönlendirme kafa mekanizmalarında yumuşak ve kontrollü hareket elde etmek amacıyla PWM sürücülerle birlikte kullanılır.
Akıllı ev otomasyonu ve tüketici elektroniği sahasında, minyatür kilit düzenekleri, elektronik dolap kilitleri, motorlu sürgüler, menfez klape açma mekanizmaları ve otomatik perde makara sistemleri N20 motorların en yaygın kullanım sahaları arasındadır. Düşük gerilimle çalışabilmesi, bu sistemlerin standart alkalin piller veya tek hücreli lityum bataryalar üzerinden uzun aylar boyunca kesintisiz şekilde görev yapabilmesine imkan tanır. Kompakt ölçüleri, kilit ve klape kasalarının derinlik kaybetmeden ince ve estetik tasarlanmasını mümkün kılar.
Laboratuvar ortamlarında, araştırma merkezlerinde ve test atölyelerinde minyatür numune karıştırıcılar, manyetik döndürücüler, tüp çalkalama aparatları ve mini santrifüj prototipleri bu motorla hayata geçirilir. Kimyasal sıvı analiz cihazlarında mikro şırınga pompalarının tahriki veya spektrometre filtre disklerinin hızlı döndürülmesi gibi hassas görevlerde güvenilir bir devir kaynağıdır. Ayrıca okullarda, üniversitelerde ve maker atölyelerinde STEM eğitim setlerinin temel bileşeni olarak öğrencilerin dişli çark fiziğini, doğru akım makinelerini ve motor sürücü yazılımlarını uygulamalı olarak öğrenmelerine zemin hazırlar.

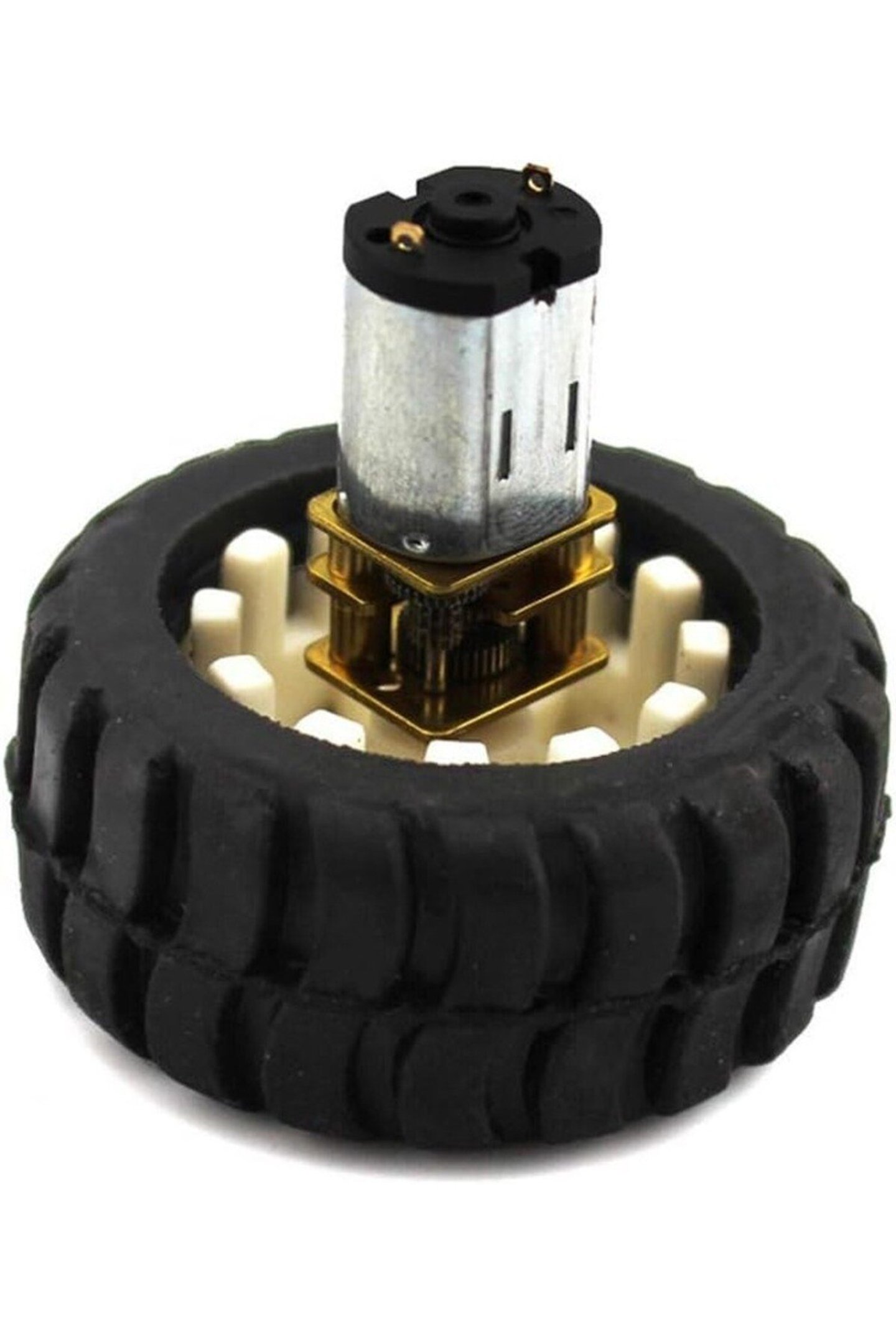

Modelcilik ve hobi dünyasında ise ölçekli model araçların, minyatür vinç ve paletli iş makinelerinin, RC teknelerin ve hareketli diorama düzeneklerinin mekanik kalbini oluşturur. 3D yazıcı ile özel şasi basmayı seven üreticiler için N20 form faktörü dünya çapında bir standart haline geldiğinden, internet üzerinde açık paylaşılan binlerce hazır motor yuvası ve tekerlek tasarımıyla doğrudan entegre edilebilir.
Uyumluluk, Bağlantı ve Kullanım N20 redüktörlü mikro DC motor, elektriksel kontrol açısından son derece yalın fakat dikkat gerektiren bir bağlantı şemasına sahiptir. Motorun arka plastik gövdesinde iki adet lehim terminali yer alır. Bu terminallerden biri pozitif (+), diğeri ise negatif (-) gerilim beslemesi içindir. DC motorların doğası gereği bu terminaller sabit bir yön tayinine sahip değildir; pozitif ve negatif uçların yer değiştirmesi motor milinin dönüş yönünü saat yönünden saat yönünün tersine çevirir. Bu özellik H köprüsü sürücü devreleriyle çift yönlü hareket kontrolü yapmayı mümkün kılar.
Terminal bağlantıları şu işlevlerle kullanılır: Pozitif Besleme Terminali: Motor sürücüsünden veya DC güç kaynağından gelen artı gerilim hattının bağlandığı lehim kulağıdır. Negatif Besleme Terminali: Motor sürücüsünden veya DC güç kaynağından gelen eksi (şase/GND) gerilim hattının bağlandığı lehim kulağıdır.
Bağlantı adımları uygulanırken elektriksel ve mekanik güvenliğe tam uyum sağlanmalıdır. Önce motorun arka terminallerine bağlanacak çok damarlı esnek bakır kabloların uçları uygun uzunlukta soyulur ve lehim teli ile ön lehimleme yapılır. Ardından havya ucu motor terminaline değdirilerek kablo lehimlenir. Bu lehimleme işlemi sırasında havya terminal üzerinde üç saniyeden uzun tutulmamalıdır; aşırı ısı arka plastik kapağı eriterek fırça mekanizmasının konumunu bozabilir. Lehim tamamlandıktan sonra açıkta kalan iletken kısımlar daralan makaron yardımıyla yalıtılır. Motor doğrudan mikrodenetleyici pinine bağlanamaz; çünkü mikrodenetleyici pinleri en fazla 20-40 mA akım verebilirken, motor zorlanma anında 0.8 ampere kadar akım talep edebilir. Bu nedenle motor terminalleri harici bir H köprüsü motor sürücü modülünün çıkış klemenslerine bağlanır. Ardından motor sürücü kartının lojik girişleri mikrodenetleyicinin dijital ve PWM pinlerine iletilir. Sürücünün güç besleme girişine ise 6V DC harici güç kaynağı bağlanır. Son olarak mikrodenetleyicinin toprak hattı ile motor harici güç kaynağının eksi kutbu ortak şasede birleştirilir.
Motor kontrolünde yaygın olarak kullanılan sürücüler arasında L298N, TB6612FNG, L9110S ve DRV8833 modülleri yer alır. Bu sürücüler üzerinden mikrodenetleyici ile PWM sinyalleri gönderilerek motorun devir hızı sıfırdan 2500 RPM değerine kadar kademesiz olarak ayarlanabilir. Ayrıca motor çalışırken komütatör fırçalarında meydana gelen mikro kıvılcımların neden olabileceği elektromanyetik parazitleri bastırmak amacıyla motorun iki terminali arasına paralel olarak 100 nF değerinde bir seramik disk kondansatör lehimlenmesi, lojik devrelerin kararlılığı açısından önem taşır.
Uyumlu Platformlar: Arduino ile uyumludur. Raspberry Pi ile uyumludur. ESP32 ile uyumludur. STM32 ile uyumludur. PIC mikrodenetleyiciler ile uyumludur.
Avantajlar ve Faydalar N20 6V 2500 RPM motorun kullanıcılara sunduğu en büyük avantaj, milimetrik boyutlar ile yüksek dinamik hızın benzersiz bir dengede buluşmasıdır. Projelerde yer tasarrufu sağlarken hareket kabiliyetinden ödün vermek istemeyen tasarımcılar için bu motor eşsiz bir çeviklik kazandırır. Hacimce küçük olması, tasarlanan nihai ürünün kütlesini hafifletir; bu durum da bataryadan çekilen genel enerji ihtiyacını düşürerek taşınabilir cihazların çalışma sürelerini uzatır.
Tamamı metal dişlilerden oluşan redüktör yapısı, plastik dişlili alternatiflerin yaşattığı diş kırılması, sıyırma ve erken deformasyon gibi sorunları ortadan kaldırır. Pirinç alaşımın doğal sürtünme direnci ve sertliği, 2500 RPM gibi yüksek bir devirde dahi dişlilerin aşınmadan binlerce tur dönmesini güvence altına alır. Bu mekanik dayanıklılık, bakım ihtiyacını en aza indirerek projenin sahada veya son kullanıcı elinde arızalanma riskini ciddi oranda düşürür.
3 mm D tipi şaft tasarımı, montaj sürecinde mekanik güvenliği zirveye taşır. Dairesel kesitli standart millerde yaşanan en büyük sıkıntı, yük bindiğinde tekerlek veya kasnağın mil üzerinde patinaj yapmasıdır. D profilli düz yüzey, uyumlu tekerleklerin veya sabitleme vidalı kaplinlerin şafta mekanik olarak kilitlenmesini sağlar. Böylece motorun ürettiği dönüş momenti hiçbir kayıp yaşamadan doğrudan tekerleğe aktarılır.
Geniş voltaj toleransı bir diğer kritik avantajdır. Sisteminizde 3.7V tek hücreli lityum batarya, 4 adet 1.5V kalem pil (6V) veya 7.4V iki hücreli lityum polimer batarya bulunması fark etmeksizin, motor bu gerilim seviyelerinde başarıyla çalışabilir. Voltajın değiştirilmesiyle devir hızının doğrudan ölçeklenebilmesi, karmaşık yazılımsal algoritmalara ihtiyaç duymadan mekanizmanın hız profiline donanımsal müdahale edebilme kolaylığı sağlar.
Kimler İçin Uygundur Bu yüksek devirli mikro redüktörlü motor, farklı seviyelerdeki geniş bir kullanıcı kitlesinin teknik ihtiyaçlarına yanıt verecek biçimde tasarlanmıştır. Robotik yarışmalarına katılan lise ve üniversite öğrencileri için vazgeçilmez bir donanımdır. Çizgi izleyen, mini sumo veya labirent çözen robot kategorilerinde parkuru en kısa sürede tamamlamayı hedefleyen yarışmacılar, 2500 devirlik bu motorun sağladığı ivmelenme ve son hız avantajından yoğun şekilde yararlanırlar.
Mekatronik, elektrik, elektronik, makine ve kontrol mühendisliği bölümlerinde öğrenim gören öğrenciler ile akademik araştırmacılar, laboratuvar projelerinde ve bitirme tezlerinde N20 motorları minyatür aktüatör çözümü olarak kullanırlar. Standart fiziksel boyutları sayesinde çizim kütüphanelerinde hazır 3D CAD modellerinin bulunması, mühendislik öğrencilerinin bilgisayar ortamında hızla şasi prototipi oluşturmasını sağlar.
Elektronik hobi meraklıları ve maker toplulukları, evlerinde veya atölyelerinde kendi akıllı cihazlarını, otomatik mekanizmalarını, masaüstü robot kollarını ve model araçlarını geliştirirken bu kompakt motordan faydalanırlar. Karmaşık mekanik montaj aletlerine ihtiyaç duymadan, piyasada bolca bulunan N20 braketleri ve lastik tekerlekleriyle kolayca birleştirilebilmesi hobi kullanıcılarına büyük montaj rahatlığı sunar.
STEM eğitmenleri, teknoloji ve tasarım öğretmenleri ile kodlama atölyesi yürütücüleri, öğrencilere temel motor kontrolü, yön değiştirme, PWM ile hız ayarı ve dişli oranı prensiplerini öğretirken bu güvenli ve dayanıklı donanımı ders materyali olarak tercih ederler. Düşük gerilimle çalışması, sınıf ortamında öğrenciler için tam bir elektriksel güvenlik ortamı oluşturur.
Endüstriyel ürün tasarımcıları ve özel donanım geliştiren Ar-Ge firmaları, seri üretime geçmeden önceki kavram kanıtlama (PoC) aşamalarında küçük alanlara motor tahriki sığdırmak için N20 mimarisini test platformu olarak değerlendirirler. Dayanıklı metal gövdesi, zorlu laboratuvar testlerinde kararlı veri elde edilmesine imkan tanır.
Doğru Ürünü Seçerken Dikkat Edilecekler Projeniz için motor tercihi yaparken en kritik husus, devir hızı (RPM) ile mekanik tork arasındaki ters orantılı ilişkiyi doğru analiz etmektir. İncelenen bu model 2500 RPM boşta dönme hızına sahiptir; bu değer N20 ailesinin en yüksek devirli varyantlarından biridir. Yüksek devirli motorlarda redüksiyon oranı düşüktür; bu da motorun çok hızlı döneceği fakat ağır yükleri kaldırma veya yüksek dirençleri yenme konusunda düşük devirli (örneğin 60 RPM veya 100 RPM) modellere kıyasla daha mütevazı bir tork sunacağı anlamına gelir. Eğer projeniz ağır bir robotu dik bir rampadan tırmandırmak veya ağır bir kapağı kaldırmak üzerine kuruluysa daha düşük devirli ve yüksek torklu modeller seçilmelidir. Ancak hafif gövdeli hızlı bir araç veya seri hareket eden bir mekanizma tasarlanıyorsa bu 2500 RPM model doğru tercihtir.
Besleme gerilimi planlaması da ürün seçiminde belirleyicidir. Motorun nominal çalışma gerilimi 6V DC olarak belirlenmiştir. Motor 3V ile beslendiğinde güvenle dönmeye devam eder ancak dönüş hızı yarı yarıya düşerek yaklaşık 1250 RPM seviyesine iner ve ürettiği tork azalır. Motoru 9V veya 12V gibi yüksek gerilimlerle beslemek ise devir hızını artırsa da fırça aşınmasını hızlandırır, gövde sıcaklığını yükseltir ve motorun kullanım ömrünü kısaltır. Bu nedenle sisteminizdeki güç kaynağının 5V - 6V regüle gerilim sağlayabileceğinden emin olunmalıdır.
Motor sürücü seçiminde motorun boşta çalışma akımı değil, zorlanma (stall) akımı referans alınmalıdır. Bu motor boşta yalnızca 40-70 mA çekerken, mil zorlandığında veya mekanik bir engelle durdurulduğunda anlık akım 0.8 ampere kadar fırlayabilir. Seçilecek motor sürücü kartının (örneğin TB6612FNG veya L298N) kanal başına en az 1A sürekli akım verebilecek kapasitede olması, sürücünün aşırı ısınıp yanmasını önlemek adına şarttır.
Mekanik bağlantı ölçüleri kontrol edilmelidir. Çıkış mili 3 mm çapında D kesitli bir yapıdır. Satın alınacak tekerleklerin, kasnakların veya kaplinlerin iç göbek çapının 3 mm D tipi profile tam uyumlu olduğundan emin olunmalıdır. 4 mm veya yuvarlak 3 mm delikli parçalar bu şafta tam oturmayabilir veya salgılı dönebilir. Motoru şasiye sabitlemek için redüktör ön yüzündeki deliklere uygun M1.6 cıvataların ve N20 montaj braketlerinin hazır bulundurulması gerekir.
Güvenli Kullanım, Bakım ve Saklama N20 motorun uzun ömürlü ve kararlı bir şekilde hizmet verebilmesi için belirli elektriksel ve mekanik güvenlik kurallarına riayet edilmelidir. Motor çalışırken çıkış milinin uzun süreli olarak mekanik bir engelle kilitlenmesinden (stall durumu) kesinlikle kaçınılmalıdır. Rotor kilitlendiğinde armatür sargılarından geçen akım en yüksek seviyeye ulaşır. Bu durum sargı tellerinin saniyeler içerisinde aşırı ısınmasına, emaye yalıtımının eriyerek kısa devre yapmasına ve fırça yaylarının deforme olmasına yol açabilir. Mekanik sıkışma ihtimali olan mekanizmalarda yazılımsal akım sınırlaması veya sürücü üzerinde akım kesme koruması uygulanmalıdır.
Lehimleme işlemi esnasında aşırı sıcaklık uygulanmamalıdır. Motorun arka terminal kulakçıkları doğrudan iç fırça mekanizmasına bağlıdır. 300 derecenin üzerindeki havyalarla yapılan ve beş saniyeden uzun süren lehimleme denemeleri, ısının terminal iletkeni üzerinden iç plastik taşıyıcıya ulaşmasına ve fırçaların temas açısının bozulmasına neden olur. Lehimleme daima ince uçlu bir havya ve kaliteli lehim teli ile hızlıca tamamlanmalıdır.
Mekanik koruma kapsamında, açıkta duran redüktör dişli kutusunun tozdan, kumdan ve özellikle metal talaşlarından uzak tutulması hayati önem taşır. Motor gövdesindeki kalıcı mıknatıslar, ortamdaki demir tozlarını ve metal çapaklarını hızla kendine çeker. Açık dişlilerin arasına girebilecek mikron düzeyindeki bir metal çapak dahi dişlilerin kilitlenmesine veya kırılmasına sebebiyet verebilir. Tozlu ortamlarda kullanılacaksa motorun etrafına koruyucu bir silikon kılıf veya 3D baskı muhafaza kutusu takılmalıdır.
Bakım uygulamalarında, dişli kutusuna sıvı makine yağları veya solvent bazlı pas sökücüler sıkılmamalıdır. Bu tür akışkan sıvılar dişliler üzerindeki fabrika çıkışı koruyucu gresi çözerek akıtır ve motorun iç komütatör haznesine sızarak fırçaların temasını keser. Dişlilerin yağlanması gerekiyorsa yalnızca kürdan ucuyla çok az miktarda beyaz lityum gresi veya plastik-metal uyumlu PTFE içerikli mekanik gres sürülmelidir.
Saklama koşulları olarak, motorlar doğrudan güneş ışığından uzak, kuru, nemsiz ve oda sıcaklığındaki ortamlarda muhafaza edilmelidir. Nemli ortamlarda uzun süre bekleyen motorların mil yüzeylerinde ve dişli temas noktalarında korozyon oluşabilir. Motorları poşet veya kutu içerisinde saklarken terminallerin fiziksel baskı altında ezilip kırılmamasına dikkat edilmelidir.
N20 6V 2500 RPM Redüktörlü Mikro DC Motor Hakkında Sık Sorulan Sorular Bu motor doğrudan Arduino çıkış pinine bağlanarak çalıştırılabilir mi? Hayır, doğrudan mikrodenetleyici pinine bağlanamaz. Arduino dijital çıkış pinleri en fazla 20 ile 40 miliamper akım sağlayabilirken bu motor boşta bile 40-70 miliamper, yük altında ise yüzlerce miliamper akım çeker. Doğrudan bağlantı mikrodenetleyicinin çıkış pinini yakabilir; bu sebeple motor mutlaka L298N, TB6612FNG veya L9110S gibi harici bir motor sürücü modülü üzerinden sürülmelidir.
Motorun çalışma voltajı aralığı nedir ve 3V ile çalıştırılırsa ne olur? Motorun nominal çalışma gerilimi 6V DC olmakla birlikte, güvenli çalışma aralığı 3V ile 9V DC arasındadır. Motor 3V gerilim ile çalıştırıldığında sorunsuz şekilde döner ancak dönüş hızı ve torku uygulanan gerilimle doğru orantılı olarak yarı yarıya düşer; boşta dönme hızı yaklaşık 1250 RPM civarına iner.
Motorun dönüş yönü yazılımsal veya donanımsal olarak nasıl tersine çevrilir? Motor iki kutuplu bir DC motordur. Donanımsal olarak terminallerine giren artı ve eksi kutup kablolarının yerini değiştirmek motorun ters yönde dönmesini sağlar. Bir H köprüsü motor sürücüsü kullanıldığında ise sürücünün yön kontrol pinlerine ters lojik sinyaller (HIGH/LOW yerine LOW/HIGH) gönderilerek dönüş yönü yazılımsal olarak anında değiştirilebilir.
2500 RPM devir hızı ne anlama gelir ve yük altında bu hız korunur mu? 2500 RPM, motorun 6V gerilim altında üzerine hiçbir mekanik yük veya sürtünme bağlı değilken dakikada yaptığı tam tur sayısını ifade eder. Motorun ucuna bir tekerlek veya mekanik yük bağlandığında, sürtünme ve yük direncine bağlı olarak gerçek dönüş devrinde bir miktar düşüş yaşanması fiziksel olarak doğaldır.
Redüktör kutusunda yer alan dişliler plastik midir yoksa metal midir? Bu motorun redüktör mekanizmasında yer alan dişlilerin tamamı yüksek kaliteli pirinç ve sertleştirilmiş çelik alaşımlı metalden üretilmiştir. İçerisinde hiçbir plastik dişli bulunmaz; bu sayede aşınmaya ve yüksek devirli dönüş gerilimlerine karşı yüksek mekanik dayanıklılık gösterir.

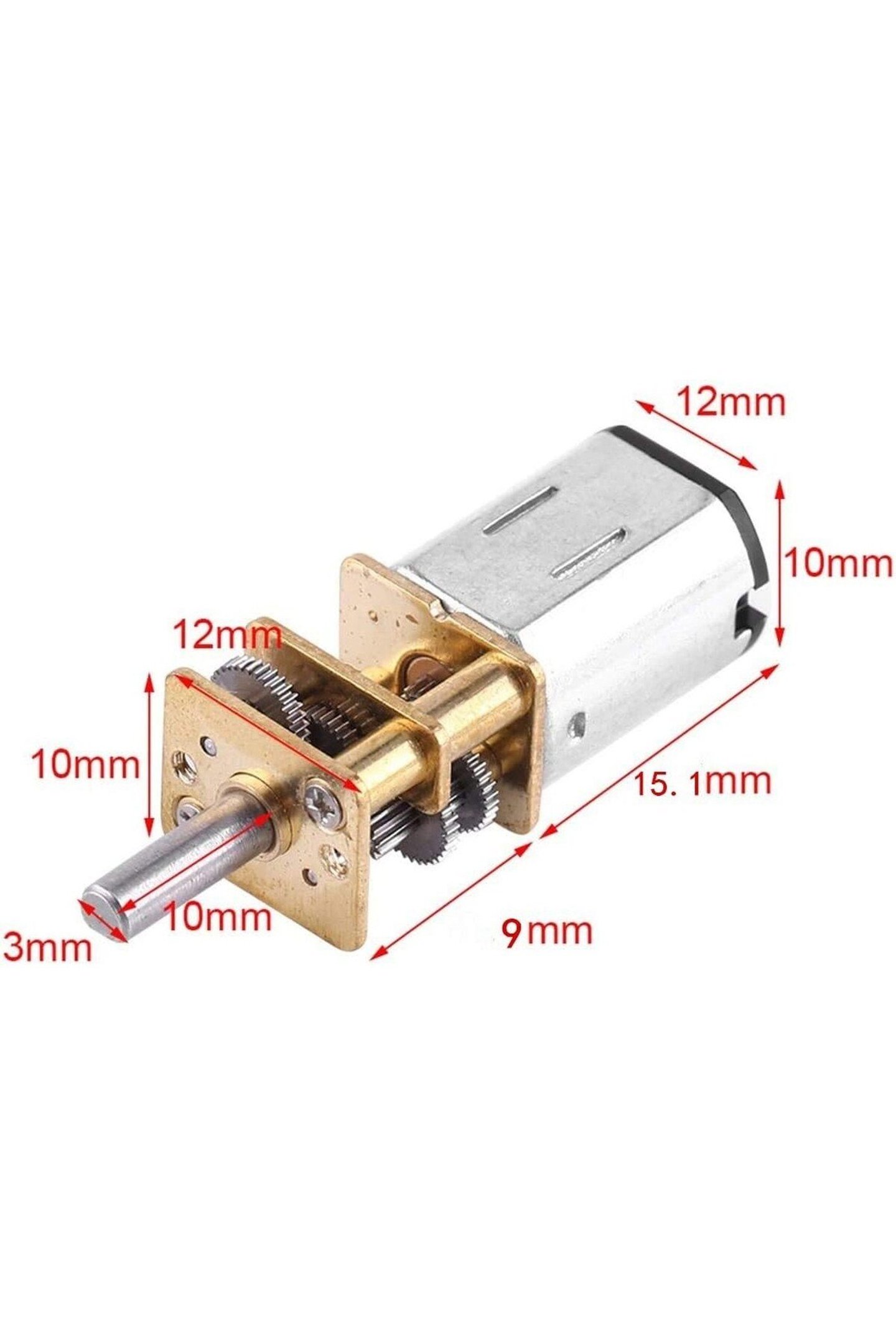

Motorun çıkış milinin ölçüleri ve biçimi nasıldır? Çıkış mili 3 mm dış çapa ve 10 mm uzunluğa sahiptir. Mil dairesel değil, tek tarafı düzleştirilmiş D tipi şaft profiline sahiptir; düzleştirilmiş kısımdaki et kalınlığı yaklaşık 2.5 mm ölçüsündedir. Bu kesit biçimi, bağlanan parçaların mil üzerinde kaymasını ve patinaj yapmasını önler.
Motorun devir hızı hassas şekilde nasıl kontrol edilebilir? Motor hızı, motor sürücü entegresi üzerinden uygulanan darbe genişlik modülasyonu yani PWM sinyalleri ile kontrol edilir. Mikrodenetleyiciden gönderilen PWM sinyalinin doluluk oranı (duty cycle) değiştirilerek motora aktarılan ortalama voltaj ayarlanır ve böylece devir hızı sıfır ile 2500 RPM arasında kademesiz olarak ayarlanabilir.
Motor çalışırken neden süzgeç kondansatörü takılması önerilir? Fırçalı DC motorlar dönerken komütatör ile fırçalar arasında mikro kıvılcımlanmalar meydana gelir. Bu durum besleme hatlarına yüksek frekanslı elektromanyetik parazit basabilir ve yakındaki mikrodenetleyicinin kilitlenmesine veya sensörlerin hatalı okuma yapmasına yol açabilir. Terminaller arasına lehimlenen 100 nF seramik kondansatör bu elektriksel gürültüyü sönümleyerek sistemi kararlı kılar.
Motor mili tamamen kilitlendiğinde veya aşırı zorlandığında ne yapılmalıdır? Motor milinin kilitlenmesi durumunda derhal enerji kesilmelidir. Kilitlenme esnasında motor zorlanma akımı (yaklaşık 0.6 - 0.8A) çekmeye başlar ve dönme hareketi olmadığı için tüm enerji sargılarda ısıya dönüşür. Uzun süreli kilitlenmeler sargıların yanmasına ve kalıcı arızaya yol açabilir.
N20 motor şasiye veya gövdeye nasıl sabitlenir? Motorun redüktör ön kapağında iki adet metrik M1.6 diş açılmış montaj deliği bulunur. Bu deliklere uygun M1.6 vidalar kullanılarak motor doğrudan metal panellere vidalanabilir. Ayrıca piyasada N20 formuna özel olarak üretilmiş U tipi metal veya plastik montaj braketleri motor gövdesini kavrayarak şasilere sağlam sabitleme imkanı sunar.
Paket İçeriği 1 adet N20 6V 2500 RPM Redüktörlü Mikro DC Motor
Teknik Özellikler Model: N20 (GA12-N20) Ürün Tipi: Redüktörlü Mikro DC Motor Çalışma Voltajı: 6 V DC Giriş Voltajı Aralığı: 3 V - 9 V DC Boşta Dönme Hızı: 2500 RPM (6V Beslemede) Boşta Çektiği Akım: Yaklaşık 40 mA - 70 mA Zorlanma Akımı: Yaklaşık 0.6 A - 0.8 A Redüktör Tipi: Düz Dişli Metal Redüktör Kutusu (Spur Gearbox) Dişli Malzemesi: Pirinç ve Sertleştirilmiş Çelik Alaşımı Mil Tipi: D Tipi Düzleştirilmiş Şaft Mil Çapı: 3 mm (Düz Kesit Kalınlığı 2.5 mm) Mil Uzunluğu: 10 mm Gövde Kesit Ölçüleri: 12 mm x 10 mm Motor Gövde Uzunluğu: 15.1 mm Redüktör Uzunluğu: 9.0 mm Toplam Gövde Boyu (Milsiz): 24.1 mm Toplam Uzunluk (Milli): 34.1 mm Montaj Yuvaları: 2 Adet M1.6 Dişli Vida Deliği Bağlantı Tipi: 2 Pin Lehim Kulağı Terminali Dönüş Yönü: Çift Yönlü (Polarite Değişimi ile Saat Yönü ve Tersi) Hız Kontrol Yöntemi: PWM (Darbe Genişlik Modülasyonu) Ağırlık: Yaklaşık 10 g - 12 g Uyumlu Platformlar: Arduino ile uyumludur, Raspberry Pi ile uyumludur, ESP32 ile uyumludur
">
