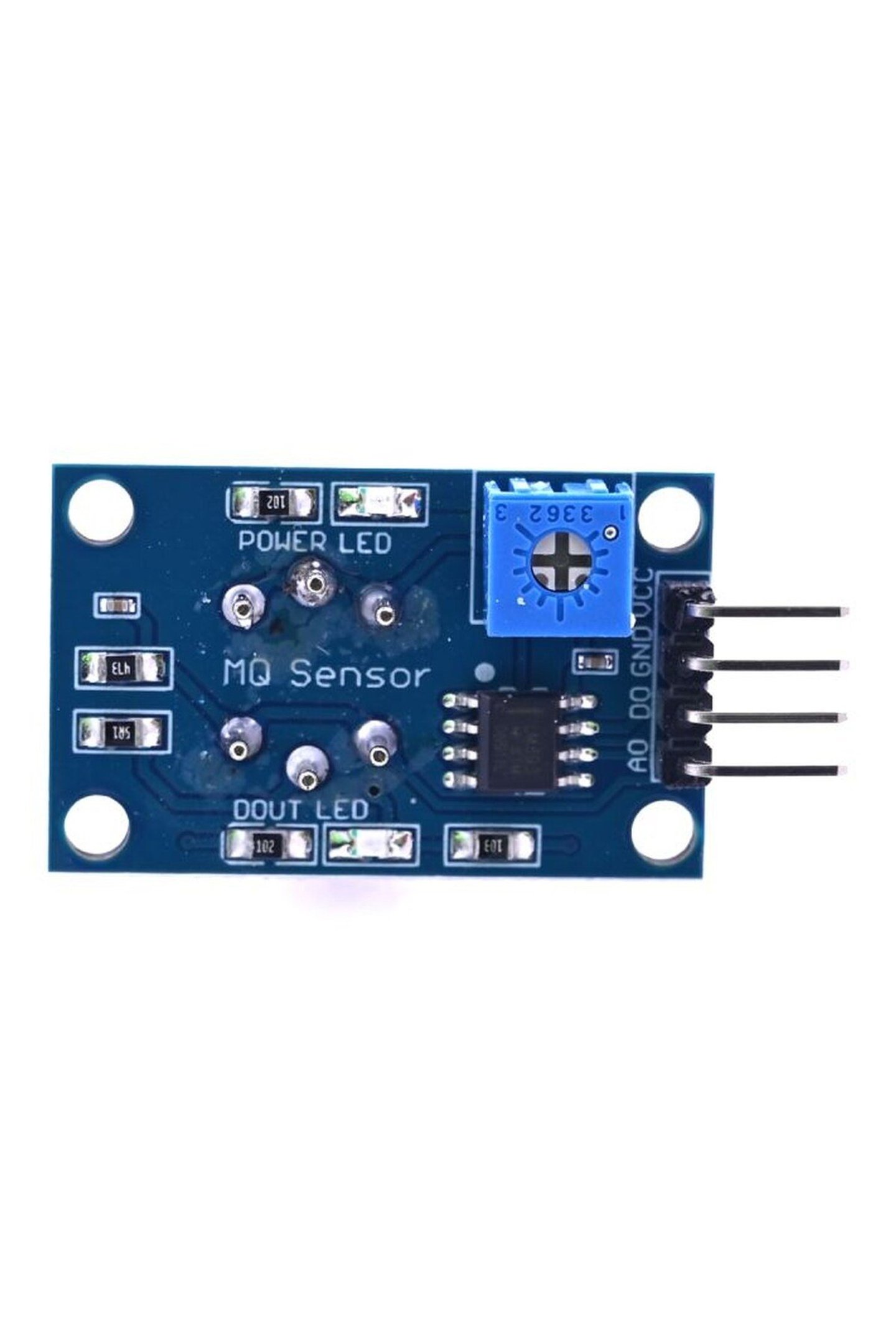

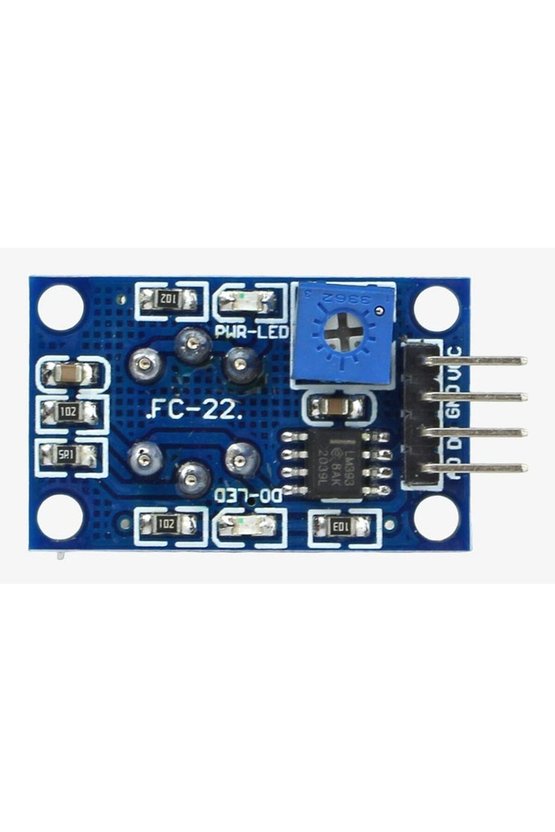

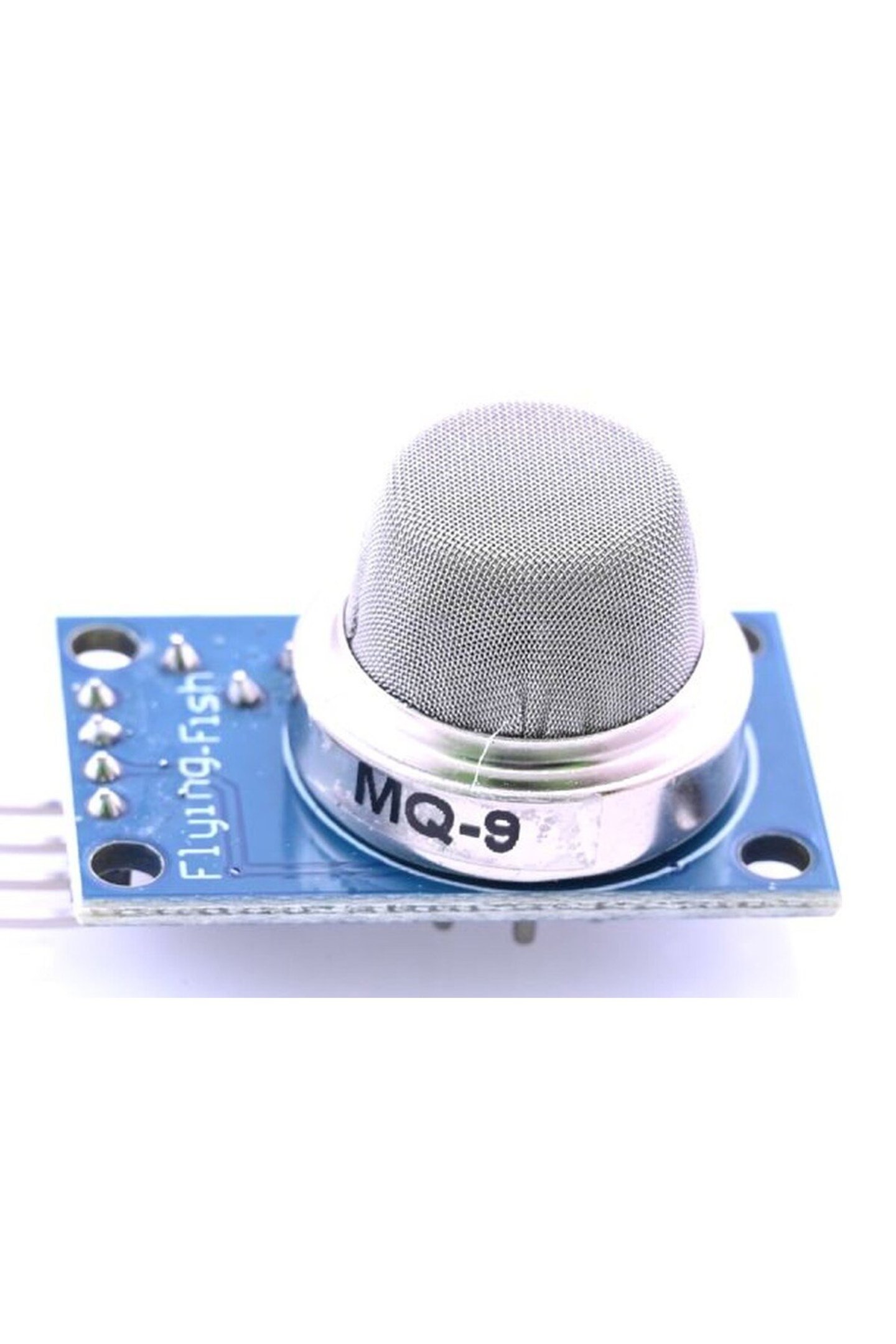

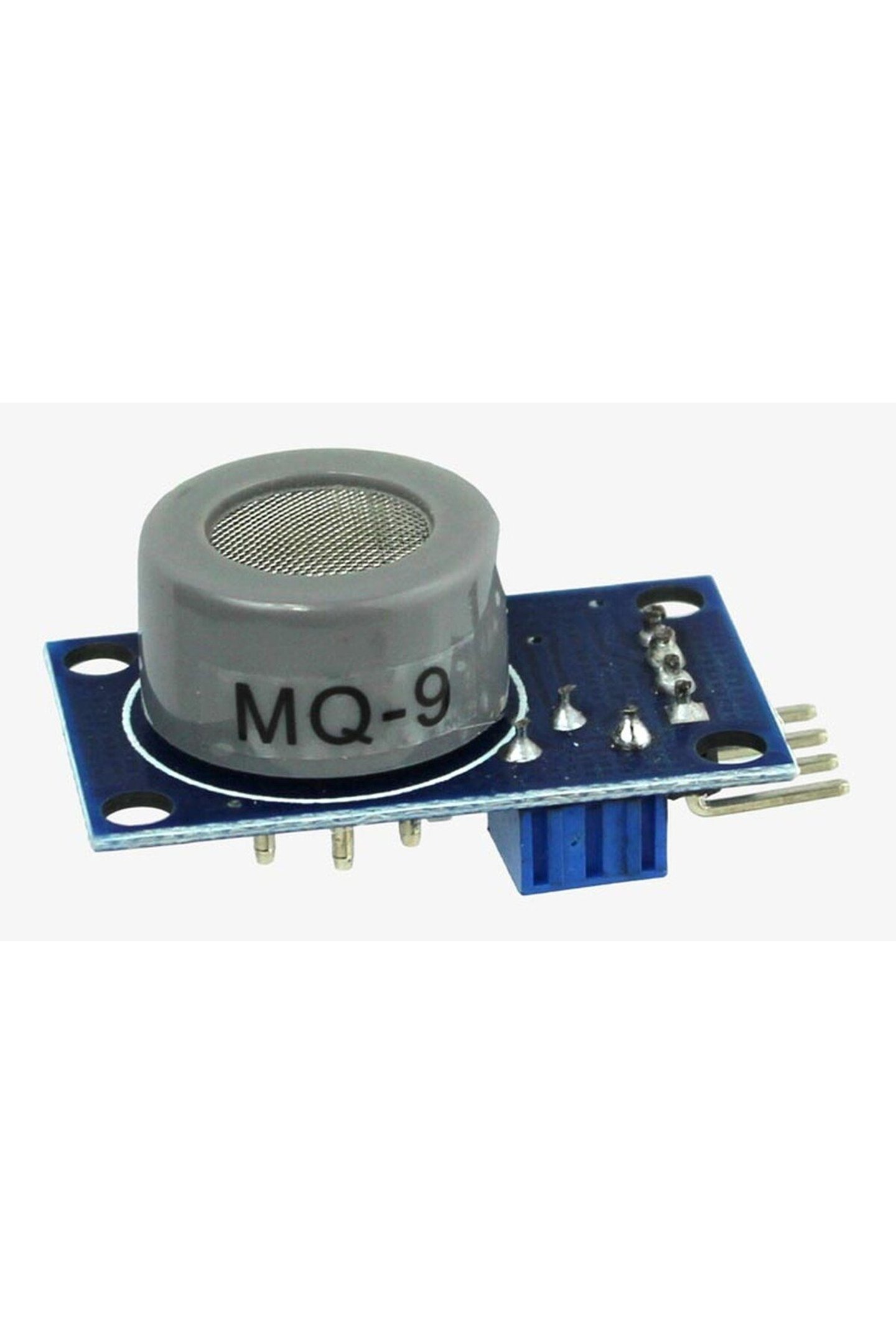

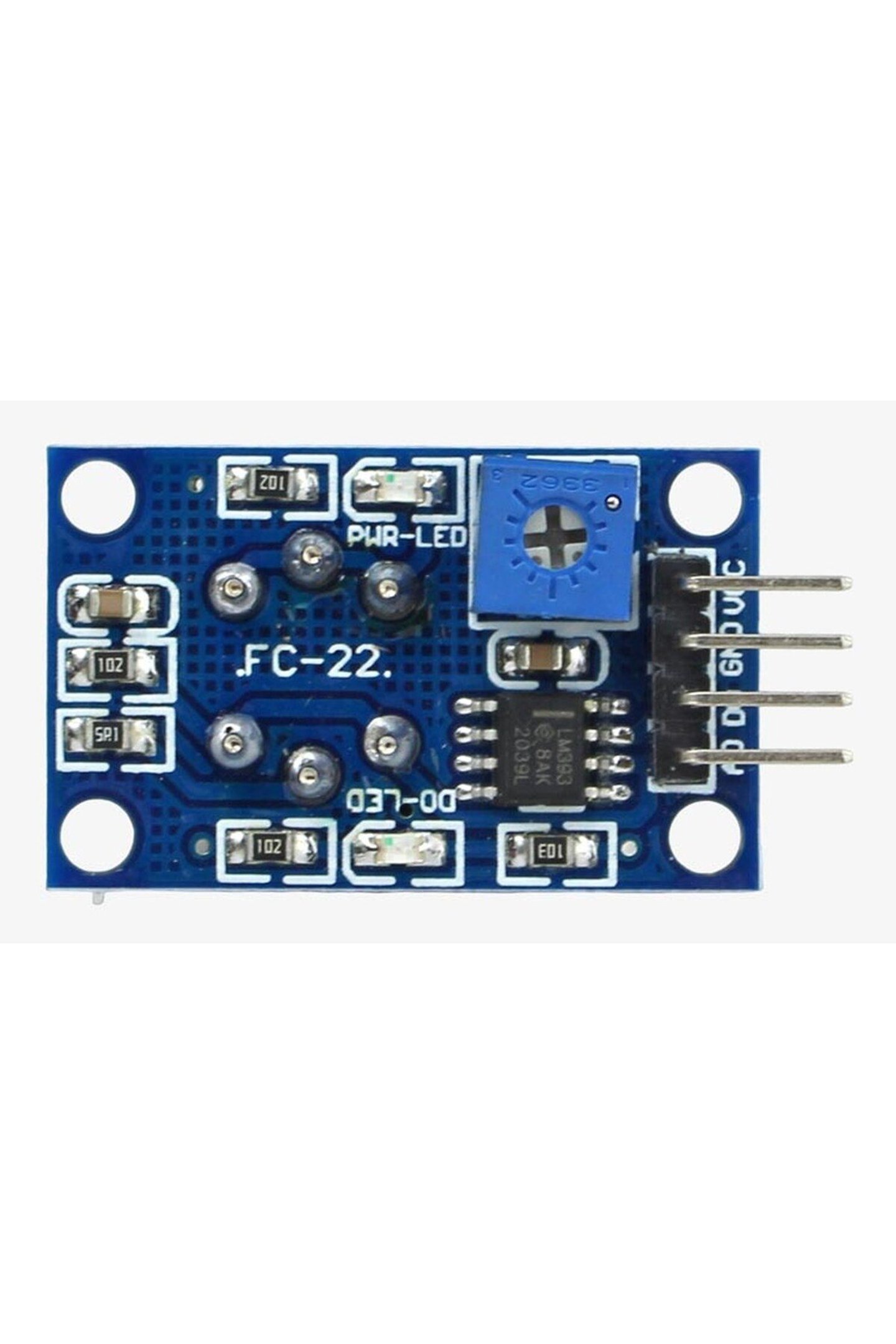

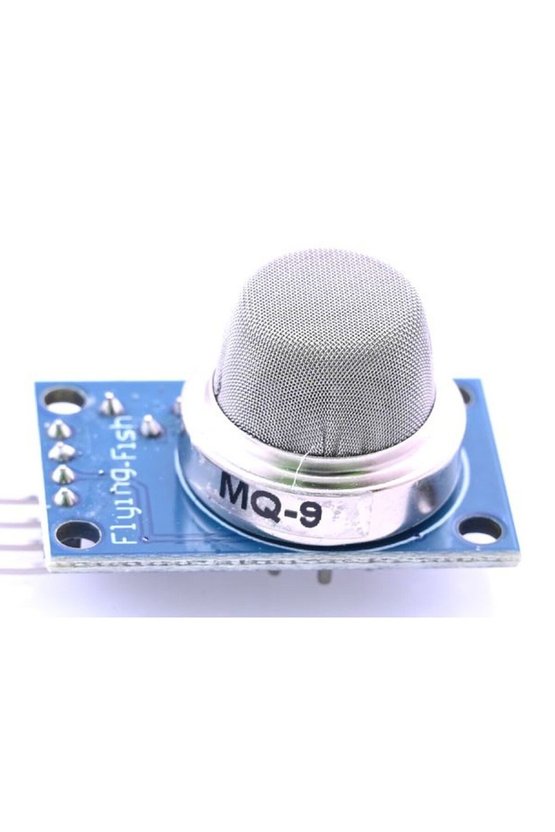

MQ-9 Karbonmonoksit Metan ve LPG Gaz Sensörü Modülü

Ürün Açıklaması Gelişen teknolojiyle birlikte elektronik sistemlerin ortam verilerini toplama yeteneği, otomasyon projelerinin temel taşını oluşturmaktadır. Sensörler, fiziksel dünyadaki kimyasal veya çevresel değişimleri algılayarak mikrodenetleyicilerin işleyebileceği elektriksel sinyallere dönüştüren hayati bileşenlerdir. Bu donanımlar arasında yer alan hava kalitesi ve gaz algılama modülleri, özellikle ev, ofis veya endüstriyel alanlarda çevresel koşulların izlenmesi amacıyla sıklıkla tercih edilmektedir. Tasarlanan sistemlerin ortamdaki görünmez ve kokusuz gazları tespit edebilmesi, otomasyon senaryolarının zenginleşmesine ve sistemlerin çevreye duyarlı hale gelmesine olanak tanır. Elektronik prototipleme dünyasında, karmaşık kimyasal ölçümleri basit analog ve dijital sinyallere indirgeyen modüller, donanım geliştiricilerine büyük bir kullanım konforu sunmaktadır. Standart donanım dilleriyle tam uyumlu çalışacak şekilde tasarlanan bu algılama birimleri, veri toplama süreçlerini hızlandırırken, kodlama ve devre kurma aşamalarındaki karmaşıklığı en aza indirmeyi hedefler. Modern elektronik projelerinde, çevresel değişkenlerin sürekli olarak izlenmesi ve belirli eşik değerler aşıldığında sistemlerin otomatik olarak tepki vermesi beklenen bir standart haline gelmiştir. Havada bulunan belirli gaz türlerinin konsantrasyon değişimlerini hassas bir şekilde ölçmek üzere geliştirilen donanımlar, bu modern beklentileri karşılamak için özel olarak tasarlanır. Devre kartı üzerine entegre edilen sinyal işleme çiplerinin desteğiyle, sensörün okuduğu ham kimyasal veriler, doğrudan dijital mantık seviyelerine aktarılabilir. Böylece, kullanıcılar uzun ve karmaşık veri dönüştürme algoritmaları yazmak zorunda kalmadan, doğrudan sonuç odaklı projeler geliştirmeye odaklanabilirler. Çevresel izleme konseptini bir adım ileriye taşıyan bu modül yapısı, hem analog okumalarla detaylı veri analizi yapmak isteyen ileri düzey kullanıcılara hem de sadece durum tespiti yapmak isteyen giriş seviyesi kullanıcılara aynı anda hitap eden esnek bir mimariye sahiptir.

Ürün Nedir ve Ne İşe Yarar Bahsi geçen bu modül, ortam havasında bulunan karbonmonoksit, metan, sıvılaştırılmış petrol gazı ve diğer bazı yanıcı gazların varlığını tespit etmek için tasarlanmış, yarı iletken teknolojisine dayanan elektronik bir algılama bileşenidir. Sensörün çalışma prensibinin merkezinde, hassas bir kalay dioksit katmanı yer almaktadır. Bu kimyasal katman, temiz hava koşullarında düşük elektriksel iletkenlik sergileyen yapısal bir özelliğe sahiptir. Sensörün etrafındaki havada hedef gazların molekülleri yoğunlaşmaya başladığında, kalay dioksit yüzeyindeki oksijen iyonları ile gaz molekülleri arasında bir kimyasal etkileşim gerçekleşir. Bu etkileşim sonucunda yüzeydeki elektronlar serbest kalarak sensörün iletkenliğini ortamdaki gaz konsantrasyonuyla doğru orantılı bir şekilde artırır. Modülün üzerindeki elektronik bileşenler, iletkenlikte yaşanan bu fiziksel değişimi okuyarak, mikrodenetleyicilerin anlayabileceği standart bir voltaj değerine dönüştürür. Bu algılayıcının en belirgin teknik karakteristiklerinden biri, döngüsel ısıtma metodolojisi adı verilen özel bir çalışma rejimine sahip olmasıdır. Hedeflenen gazların kimyasal reaksiyon sıcaklıkları birbirinden farklı olduğu için, sensör içindeki ısıtıcı filament alternatif voltaj seviyelerinde çalıştırılır. Düşük sıcaklık fazında çalışırken, çevredeki karbonmonoksit moleküllerine karşı yüksek bir hassasiyet geliştirir ve ortamdaki varlığını tespit eder. Yüksek sıcaklık fazına geçildiğinde ise metan, sıvılaştırılmış petrol gazı ve propan gibi diğer yanıcı gazların tespiti gerçekleştirilir. Modülün sunduğu bu çok yönlü algılama kapasitesi, onu tek bir kart üzerinden birden fazla çevresel ölçüm yapmak isteyen projeler için oldukça pratik bir donanım haline getirmektedir. Cihazın devre kartı, entegre sinyal dönüştürücüler ve ayarlanabilir potansiyometre gibi yardımcı donanımlarla desteklenerek tam kapsamlı bir iletişim arayüzüne dönüştürülmüştür. Üzerinde yer alan karşılaştırıcı çip sayesinde sensörden gelen analog veriler anlık olarak analiz edilir ve kullanıcının önceden belirlediği eşik değerine ulaşıldığında doğrudan bir mantıksal sinyal üretilir. Bu sayede modül, ana işlemciye sürekli olarak veri göndermek yerine, yalnızca önemli bir değişiklik olduğunda sistemi uyarabilen bir tetikleyici olarak da işlev görebilir. Ortam havasının anlık durumunu sürekli olarak izleyen, elde ettiği verileri işleyerek dış dünyaya aktaran ve farklı sistemlerin birbiriyle entegre çalışmasına olanak tanıyan bu modül, çevresel otomasyon projelerinin adeta duyu organı görevini üstlenmektedir. Sensör tarafından oluşturulan sinyaller, uygun yazılımlar aracılığıyla işlenerek ekranlara yansıtılabilir, uyarı mekanizmalarını çalıştırabilir veya ortam havalandırma fanları gibi harici cihazların kontrol edilmesini sağlayabilir.

Öne Çıkan Özellikler Bu modül, elektronik donanım geliştirme süreçlerini kolaylaştırmak ve sistem kararlılığını artırmak amacıyla birden fazla entegre teknoloji barındıran zengin bir yapı sunmaktadır. Çift Çıkış Sinyali Opsiyonu: Modül kartı, projelerin gereksinimlerine göre analog veya dijital olarak okunabilen iki ayrı veri pini sağlamaktadır. Analog çıkış pini, gaz konsantrasyonuna bağlı olarak sürekli değişen bir voltaj üreterek detaylı matematiksel hesaplamalar yapılmasına olanak tanırken, dijital çıkış pini sadece belirli bir eşik aşıldığında mantıksal bir sinyal gönderir. LM393 Karşılaştırıcı Çip Entegrasyonu: Kartın arka yüzeyinde standart olarak bulunan bu entegre devre, analog sinyalin temiz bir şekilde işlenerek dijital formata dönüştürülmesini sağlar. Gürültülü sinyalleri filtreleyerek mikrodenetleyiciye kararlı bir tetikleme verisi ulaştırır ve donanımsal olarak doğrudan röle kontrolü yapılmasına zemin hazırlar. Ayarlanabilir Hassasiyet Kontrolü: Modül üzerine yerleştirilmiş olan çok turlu trimpot potansiyometre sayesinde, dijital pinin hangi gaz yoğunluğunda sinyal vereceği kullanıcı tarafından fiziksel olarak kalibre edilebilir. Bu özellik, sensörün kurulduğu ortamın doğal koşullarına uyum sağlamasını kolaylaştırır. Paslanmaz Çelik Hasır Yüzey: Sensörün kimyasal ölçüm yapan hassas iç yapısı, ince gözenekli paslanmaz çelik bir kafes ile çevrelenmiştir. Bu kafes sistemi, havadaki büyük toz partiküllerinin sensör içine girmesini engellerken aynı zamanda iç kısımdaki ısıtıcının dış ortamla doğrudan temasını güvenli bir şekilde filtreler. Durum Bildirim LED Işıkları: Kart üzerinde sistemi izlemeyi kolaylaştıran iki adet yüzey montajlı LED bulunur. Güç ışığı modüle doğru enerjinin ulaştığını teyit ederken, dijital çıkış ışığı ise ayarlanan eşik değerinin aşıldığını ve sensörün tetiklendiğini görsel olarak bildirerek test aşamalarını hızlandırır. Kompakt ve Dayanıklı Kart Yapısı: Kaliteli FR4 fiberglas materyalinden üretilen baskı devre kartı ve özenli lehimleme noktaları, modülün uzun saatler boyunca kesintisiz olarak çalışabilmesine imkan tanır. Dört pinli bağlantı başlığı, standart lehimsiz devre tahtalarına veya atlama kablolarına kolayca entegre edilebilir bir yapı sunar.

Kullanım Alanları Ev ve ofis otomasyon sistemleri geliştiren tasarımcılar için bu sensör, kapalı alanlardaki çevresel durumun sürekli olarak izlenmesini sağlayan temel bir bileşendir. Mutfak, kazan dairesi veya otopark gibi potansiyel olarak gaz birikimi yaşanabilecek alanların durumunu takip eden akıllı uyarı mekanizmalarının prototiplenmesinde yaygın olarak kullanılır. Sensörden elde edilen veriler, kablosuz haberleşme modülleriyle birleştirilerek ortam durumu hakkında uzaktan bilgi akışı sağlayan gelişmiş ev asistanı konseptlerine dahil edilebilir. Endüstriyel hava kalitesi izleme süreçlerinin ön tasarım aşamalarında ve Ar-Ge laboratuvarlarında, donanım mühendislerinin sistem mantığını doğrulamak için başvurduğu pratik bir test aracıdır. Çevresel veri kayıt cihazları ve veri günlükleme sistemleri tasarlanırken, uzun süreli gaz konsantrasyonu eğilimlerini incelemek amacıyla çeşitli devre senaryolarına kolaylıkla dahil edilmektedir. Üniversite ve lise seviyesindeki eğitim kurumlarında kurulan bilim atölyelerinde, öğrencilere sensör okuma, sinyal dönüştürme ve çevreyle etkileşimli kod yazma becerilerini kazandırmak amacıyla mükemmel bir eğitim materyali görevi görür. Elektronik derslerinde analog ve dijital sinyal arasındaki farkların uygulamalı olarak gösterilmesi için en uygun platformlardan birini sunar. Kişisel atölyesinde kendi donanımlarını tasarlayan hobi elektronikçileri ve maker topluluğu üyeleri için, doğrudan bir uyarıcıya veya havalandırma kontrolcüsüne bağlanabilecek işlevsel cihazların geliştirilmesinde sıklıkla tercih edilmektedir. Kendi özel hava takip istasyonunu oluşturmak isteyen kullanıcılar, bu modülü diğer iklim sensörleriyle birlikte kullanarak kapsamlı çevresel gösterge panelleri üretebilirler.

Avantajlar ve Faydalar Sensör modülünü projelerde kullanmanın en büyük avantajı, elektronik geliştirme sürecine kazandırdığı hız ve pratikliktir. Sadece hassas kimyasal bileşeni alıp sıfırdan bir sinyal işleme devresi tasarlamak oldukça karmaşık direnç hesaplamaları ve uzun test süreçleri gerektirirken, kullanıma hazır bu modül tüm sinyal işleme gereksinimlerini tek bir kompakt kart üzerinde sunar. Kullanıcı, elektronik kart tasarımının zorluklarıyla vakit kaybetmeden doğrudan veri toplama ve yazılım mantığı geliştirme aşamasına geçiş yapabilir. Hem yazılımsal hem de donanımsal çözüm sunabilen ikili yapısı sayesinde kullanım esnekliğini maksimize eder. Karmaşık matematiksel formüllerle gaz yoğunluğunu oranlamak isteyen kullanıcılar analog pini tercih edebilirken, sadece basit bir tetikleyici arayan kullanıcılar dijital pin üzerinden kod yazmadan bile bir transistörü veya röleyi devreye alabilirler. Bu çok yönlülük, farklı bilgi seviyelerindeki donanım geliştiricilerinin aynı modülden faydalanabilmesine olanak tanır. Dünya çapında geniş bir açık kaynak topluluğu tarafından benimsendiği için, bu modülle ilgili yüzlerce hazır yazılım kütüphanesi, örnek bağlantı şeması ve kalibrasyon rehberi internet üzerinde kolaylıkla bulunabilmektedir. Geliştirme sürecinde karşılaşılabilecek sorunların çözümü, bu geniş bilgi havuzu sayesinde çok kısa sürede aşılabilir. Prototip tasarımlarında endüstriyel sensörlerin yerine tercih edildiğinde, temel ölçüm mantığını kurmak için son derece pratik bir çözüm modeli sunar. Modülün tasarımsal yapısı, sistemlerin kolaylıkla güncellenmesine ve test edilmesine imkan verir. Lehimsiz devre tahtalarında hızlı bir şekilde kablolanabilen yapısı sayesinde donanım revizyonları saniyeler içinde gerçekleştirilebilir. Ayarlanabilir potansiyometresi, ortamın değişen koşullarına göre anında müdahale edilmesini sağlayarak, sistemi yeniden kodlamaya gerek kalmadan fiziksel olarak kalibre etme özgürlüğü sunar.

Kimler İçin Uygundur Üniversitelerin elektrik, elektronik, mekatronik ve yazılım mühendisliği bölümlerinde öğrenim gören öğrenciler, bitirme projelerinde veya laboratuvar çalışmalarında çevre verilerini toplayan sistemler geliştirmek için bu modülü güvenle tercih edebilirler. Sensör verilerinin işlenmesi, filtrelenmesi ve yorumlanması gibi temel mühendislik kavramlarının uygulamalı olarak test edilmesi için ideal bir donanımdır. Akıllı ev konseptlerine ilgi duyan ve kendi yaşam alanlarını dijitalleştirmek isteyen makerlar, kendin yap tutkunları ve hobi elektronikçileri için son derece uygun bir yapıya sahiptir. Kendi tasarladıkları otomasyon mekanizmalarını kurmak isteyen teknoloji meraklıları, modülün kolay entegre edilebilir yapısı sayesinde karmaşık devre bilgisine ihtiyaç duymadan başarılı sonuçlar elde edebilirler. Ortaokul ve lise düzeyindeki robotik kodlama kurslarında görev yapan eğitmenler ve teknoloji öğretmenleri, öğrencilerine dünya ile fiziksel etkileşim kuran donanımları anlatırken bu modülden yararlanabilirler. Somut bir çevresel verinin nasıl sayısal bir koda dönüştüğünü göstermek için oldukça eğitici ve ilgi çekici bir ders materyalidir. Yeni nesil çevresel ölçüm cihazları, akıllı bina donanımları veya hava takip sistemleri geliştiren araştırma ve geliştirme personelleri, tasarladıkları ürünlerin ilk çalışma mantığını doğrulamak ve yazılım altyapılarını kurgulamak amacıyla bu modülü konsept doğrulama süreçlerinde temel bir yapı taşı olarak kullanabilirler.

Modülün Kalibrasyonu ve Kurulum İpuçları Modülün projelerde doğru sonuçları vermesi için kurulum aşamasında dikkat edilmesi gereken elektronik prensipler bulunmaktadır. Yarı iletken gaz sensörlerinin iç yapısında yer alan kimyasal katmanın kararlı bir ölçüm yapabilmesi için ilk kullanımda bir ön ısıtma veya diğer adıyla alıştırma sürecinden geçmesi tavsiye edilir. Modülü ilk kez projenize dahil etmeden önce, standart çalışma gerilimi olan beş volt enerji altında ve temiz hava ortamında yirmi dört saat boyunca sürekli çalışır durumda bırakılması, kalay dioksit katmanının elektriksel dengesini bulmasına yardımcı olacaktır. Bu ön ısıtma işleminden sonraki rutin günlük kullanımlarda ise, güç verildikten sonraki ilk birkaç dakika içinde sistemin kendi çalışma ısısına ulaşması veri okumak için yeterlidir. Analog sinyal verilerini işlerken, sensörden gelen değerin doğrudan bir gaz birimini ifade etmediği unutulmamalıdır. Mikrodenetleyicinin dijital çeviricisi üzerinden elde edilen ham verinin anlamlı bir formata dönüştürülmesi için, temiz havadaki standart direnç oranının tespit edilmesi ve yazılıma referans noktası olarak eklenmesi gerekir. Ayarlanabilir dijital çıkış kullanılırken, kart üzerindeki trimpot dikkatlice çevrilerek eşik değer belirlenmelidir. Bu kalibrasyon, ortamın normal şartlarında dijital ışık sönük kalacak, ancak hedeflenen ortam değişimi gerçekleştiğinde ışık yanacak şekilde yapılmalıdır. Modülün beş volt mantık seviyesine sahip popüler geliştirme kartlarıyla kullanımı son derece doğrudan ve basittir. Ancak üç nokta üç volt mantık seviyesinde çalışan daha hassas mikrodenetleyici sistemlerine entegre edilirken, veri iletişim hatlarına işlemciyi korumak amacıyla voltaj seviyesini uygun hale getiren uyarlayıcı direnç devresi veya donanımsal seviye dönüştürücü kartların eklenmesi önerilir. Sensör içerisindeki ısıtıcı filament sürekli bir akım çekeceğinden, birden fazla modülün kullanıldığı devasa devrelerde mikrodenetleyicinin güç çıkışını zorlamamak adına harici güç kaynaklarının tercih edilmesi sistemin kararlılığını uzun vadede koruyacaktır.

Paket İçeriği 1 adet MQ-9 Karbonmonoksit Metan ve LPG Gaz Sensörü Modülü

Teknik Özellikler Marka: Bağımsız Jenerik Modül Model: MQ-9 Breakout Sensör Kartı Ürün Tipi: Yarı İletken Tabanlı Çevresel Algılama Modülü Algılanan Gazlar: Karbonmonoksit Metan ve LPG Sınıfı Gazlar Ana Karşılaştırıcı Entegre: Yüzey Montajlı LM393 Çipi Çalışma Gerilimi: Beş Volt Doğru Akım Sinyal Çıkış Seçenekleri: Kesintisiz Analog Voltaj ve Mantıksal Dijital Sinyal Hassasiyet Ayar Donanımı: Kart Üzeri Çok Turlu Trimpot Görsel Durum Bildirimi: Enerji ve Tetikleme Gösterge Işıkları Bağlantı Tipi: Standart Dört Pinli Erkek Başlık Algılayıcı Yüzey Koruması: İnce Gözenekli Paslanmaz Çelik Hasır Kart Malzemesi: Dayanıklı Fiberglas Baskı Devre Kartı Adet: 1
