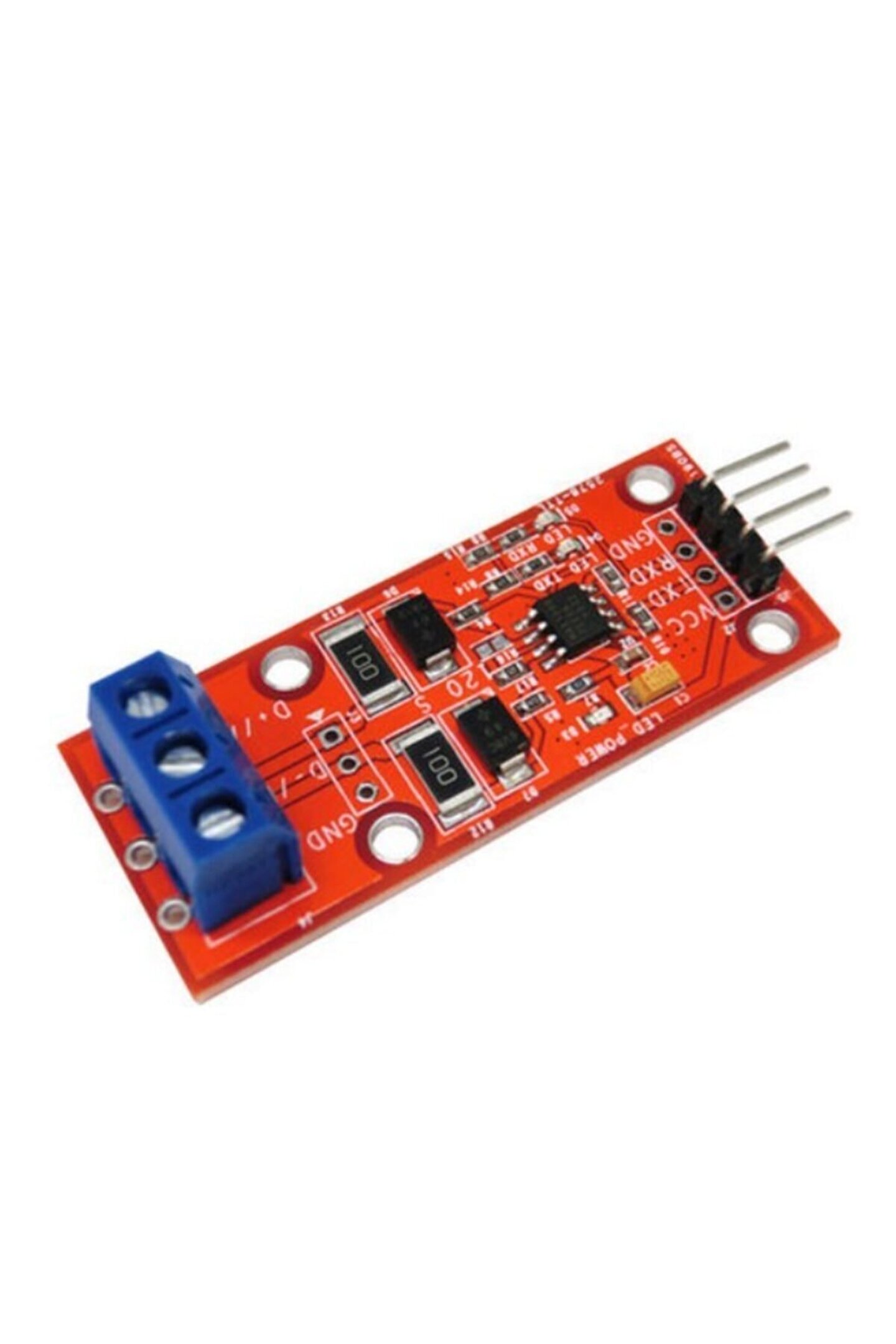

EmAyCenter Max3485 Module Rs485 Modülü Ttl To Rs485 Seri Uart Dönüştürücü

Bir çip 485 ve otomatik akış yönü kontrolü, çipin içine entegre otomatik akış yönü kontrolü, harici olmayan akış kontrol çipi, daha yüksek güvenilirlik alabilir

Bu modül, makine düzeltme eki lehimlemesi için uygulanmıştır (web sayfası görüntüleri eski görüntüler için elle kaynaklanmıştır).

Bu bebek, bu dükkandaki donanım mühendislerinin ortak araştırma ve geliştirmesidir. Bu bebek bir gelişim kurulu değil. Şematik diyagramlar ve PCB'ler gibi teknik belgeler sağlamaz. Sadece ürün satıyor. Lütfen müşterileri dikkatle alın. Modülün kablo bağlantıları vb. Bu makalede belirtilebilir. Girişe göre, ekipmanlarımız başarıyla kullanılacak. Bizimle alışveriş yaptığınız için teşekkürler ……

Alıcının modül montaj deliklerinden bazıları için lütfen aşağıdaki görüntü örneğine bakın. Test edilen montaj deliklerinde sorun yoktur. Modülün büyük direncinin yanında bir yama fenomeni vardır (yama makinesinin lehimlemesinin neden olduğu kalaylama fenomeninden kaynaklanan lehim topu) gerçekten temizlememiz için yetersizdir. En son modül şimdi özel bir kişi tarafından incelenir ve temizlenir, lütfen satın aldığınızdan emin olun

Bu modülün özellikleri:

1. Tüm cips Biz ultra uzun mesafe iletim kilometre kadar ulaşabilirsiniz yepyeni bir orijinal ithal endüstriyel sınıf çip olduğunu garanti eder.

2, pozitif ve negatif 15KV ESD koruması ile

3. Çip, hatasız sinyal iletim hızının 500Kbps kadar yüksek olması için, EMI'yi azaltmak ve yanlış terminal eşleme kablolarının neden olduğu sinyal yansımasını azaltmak için bir dönüş hızı sürücüsüne sahiptir.

4. 1/4 birim yük ile alıcı giriş empedansı, çoklu makine iletişimini destekleyin ve en fazla 128 cihazın veriyoluna bağlanmasına izin verin.

5, endüstriyel sınıf çip çalışma sıcaklığı -40 ° C ila +85 ° C ulaşabilirsiniz.

6. Bu modül çalışırken değiştirilebilir ve diğer 485 çiplerin sıcak tıkanmasından kaynaklanan sinyal gömme fenomeni olmayacaktır.

7, güç kaynağı yama 钽 elektrolitik kapasitörler kullanır ve yüksek ve düşük frekanslı güç kaynağı filtreleme için çift kapasitörler kullanır

8, çift geçici bastırma diyotları kullanarak, mükemmel aşırı gerilim koruması

9, 10Ω akım koruma direnci kullanarak, 485 sinyal bütünlüğünü geliştirmek için yama tasarımı

10, terminalleri ve lehimleme kurşun delikleri, hata ayıklama ve sabit kablolama ile, lehimleme kabloları sinyal güvenilirliğini artırabilir

11, RS485, TTL sinyal sinyal kalitesini sağlamak için tüm tek taraflı yönlendirme, sinyal bütünlüğünü artırmak

12, geniş alan bakır, sinyal girişimini önlemek için

13, 2.54 pitch delik plaka kaynak delik ile, ikincil geliştirme için uygun

14. yüklemek için uygun ve güvenilir oldukça yaygın M3 vida delikleri vardır.

15. 120Ω sonlandırma direnci ile, sonlandırma direncini etkinleştirmek için kısa devre R16 ile

16, güç kaynağı ve RXD, TXD sinyal göstergesi, alma ve alma durumu ile

17, köşe pimi çıkıyor, test edilmesi kolay

18, destek 3.3V ve 5V sinyal kontrolü, güçlü uyumluluk



485 sinyallerin akış kontrolünün program yazmanın çok zor olduğu iyi bilinmektedir. Özellikle bazı bilinmeyen iletişim veri protokolleri durumunda, alıcı-vericinin yönünü ne zaman dönüştüreceğini bilmeyen her veri paketinin veri miktarını bilmiyorsunuz, o zaman 485 otomatik akış kontrolümüzü kullanabilirsiniz. Yukarıdaki sorunları çözmek için modül. Bu modülün koruma fonksiyonu değerin üzerindedir. Diğer 485 kontrol modülleriyle karşılaştırabilir ve bu modülün tasarımının makul ve paranın karşılığını ödeyebilirsiniz.

Bu mağazada TTL - 485 otomatik akış kontrol modülü tanıtılmaktadır. Bu modül MAXIM'in entegre otomatik alıcı-verici fonksiyonu 485 yongasını kullanır. Her birinin yepyeni bir orijinal çip olmasını sağlamak için asla harici bir otomatik kontrol çipi kullanmaz. Diğer otomatik akış kontrol yöntemlerinden daha güvenli ve daha güvenilirdir.

Bu modül mağazadaki ortak bir donanım mühendisidir. Gerçek ürün geliştirmedeki zengin deneyime göre tasarlanmış ve üretilmiştir. Her modül 500Kbps baud hızı ve altında destek sağlamak için kesinlikle test edilmiştir (Shenma'nın mevcut ana akım 2400bps, 4800bps, 9600bps) 19200bps, 38400bps, 57600bps, 115200bps, 128000bps, 256000bps, vb. Hepsi bağımsız olarak uygun iletişim hızı modunu tanımlar ve otomatik olarak seçer) ve asla harici bir kontrol yongası kullanmayın.

Bu modül zorlu ortamlarda kullanılmak üzere tasarlanmıştır, bu nedenle modülün sinyal bütünlüğünü ve EMC özelliklerini geliştirir. Bu çip düzenli endüstriyel sınıf ürünlerde kullanılmıştır, bu nedenle performans çok güvenilirdir.

Modül 5V güç kaynağı kullanmanızı önerir (485 sinyal seviyesi aralığı 2-6V olduğundan, uzun mesafeli güvenilirlikte 3.3V güç kaynağı azalır) ve 3.3V ve 5V sinyal kontrolü kullanılabilir (Not: güç kaynağı 5V kullanır ve sinyal 3.3V desteği kullanır.Giriş koruması yaptık, lütfen emin olun)

Sinyalle ilgili katı gereksinimleriniz varsa, lütfen bu modülü kullanın. Bu modülün otomatik
