Modern elektronik projelerde, endüstriyel otomasyon sistemlerinde ve yenilikçi Ar-Ge çalışmalarında ortam algılama yeteneği, sistemin başarısını belirleyen en kritik unsurlardan biridir. Fiziksel dünyayı dijital verilere dönüştüren sensör teknolojileri arasında ultrasonik mesafe sensörleri, sundukları kararlılık ve geniş ölçüm aralığı ile öne çıkar. Ancak geleneksel mesafe sensörleri, yapıları gereği toza, neme ve suya karşı son derece hassastır. Bu durum, dış mekan uygulamalarında, sıvı seviyesi ölçümlerinde veya zorlu endüstriyel ortamlarda geleneksel sensörlerin kullanımını neredeyse imkansız hale getirir. İşte tam bu noktada, geliştirilmiş koruma standartlarına sahip olan JSN-SR04T su geçirmez ultrasonik mesafe sensörü modülü devreye girmektedir. Standart modüllerin yetersiz kaldığı çevresel koşullarda yüksek sergilemek üzere tasarlanan bu ürün, projelerinize sınır tanımayan bir algılama kapasitesi kazandırır.

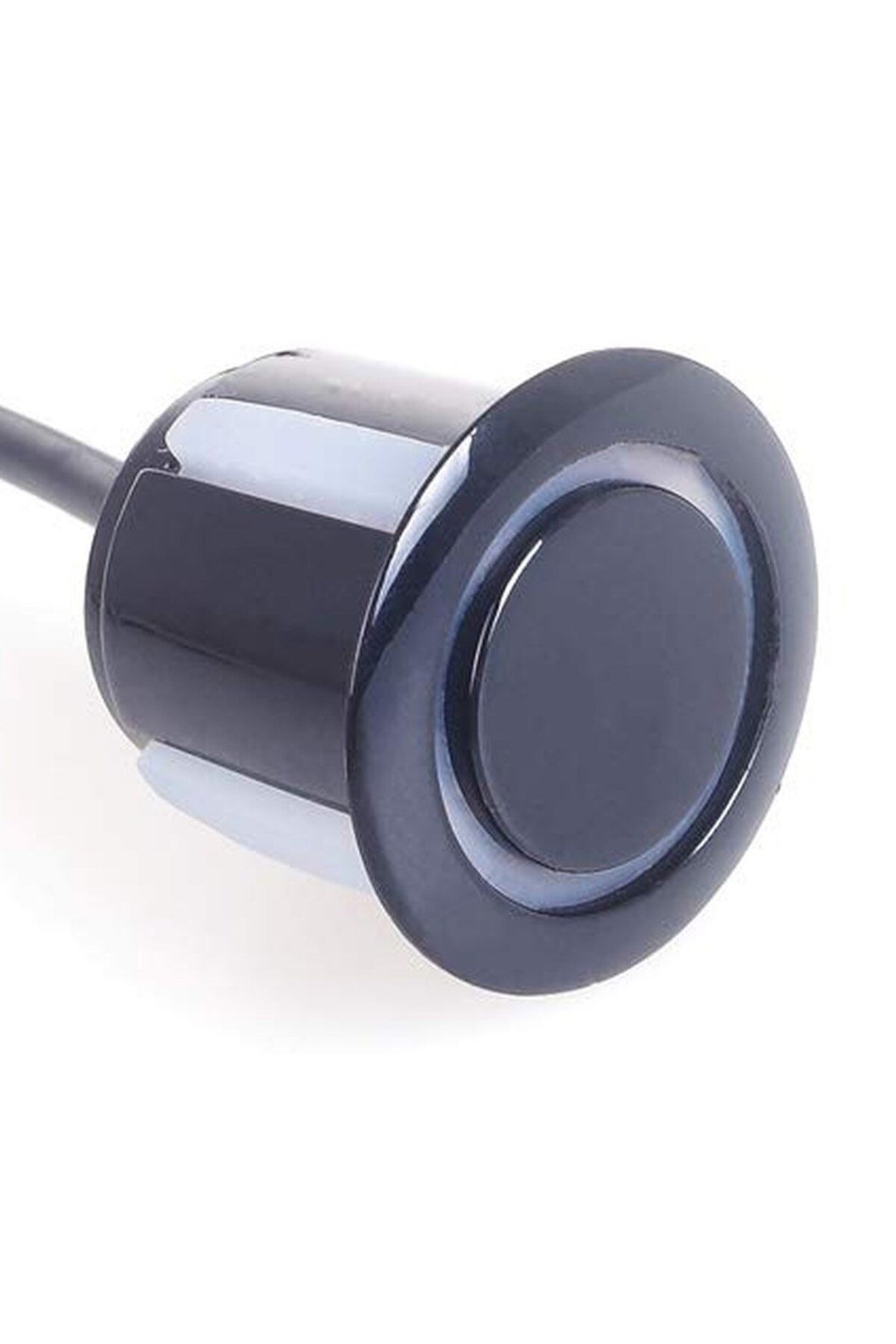

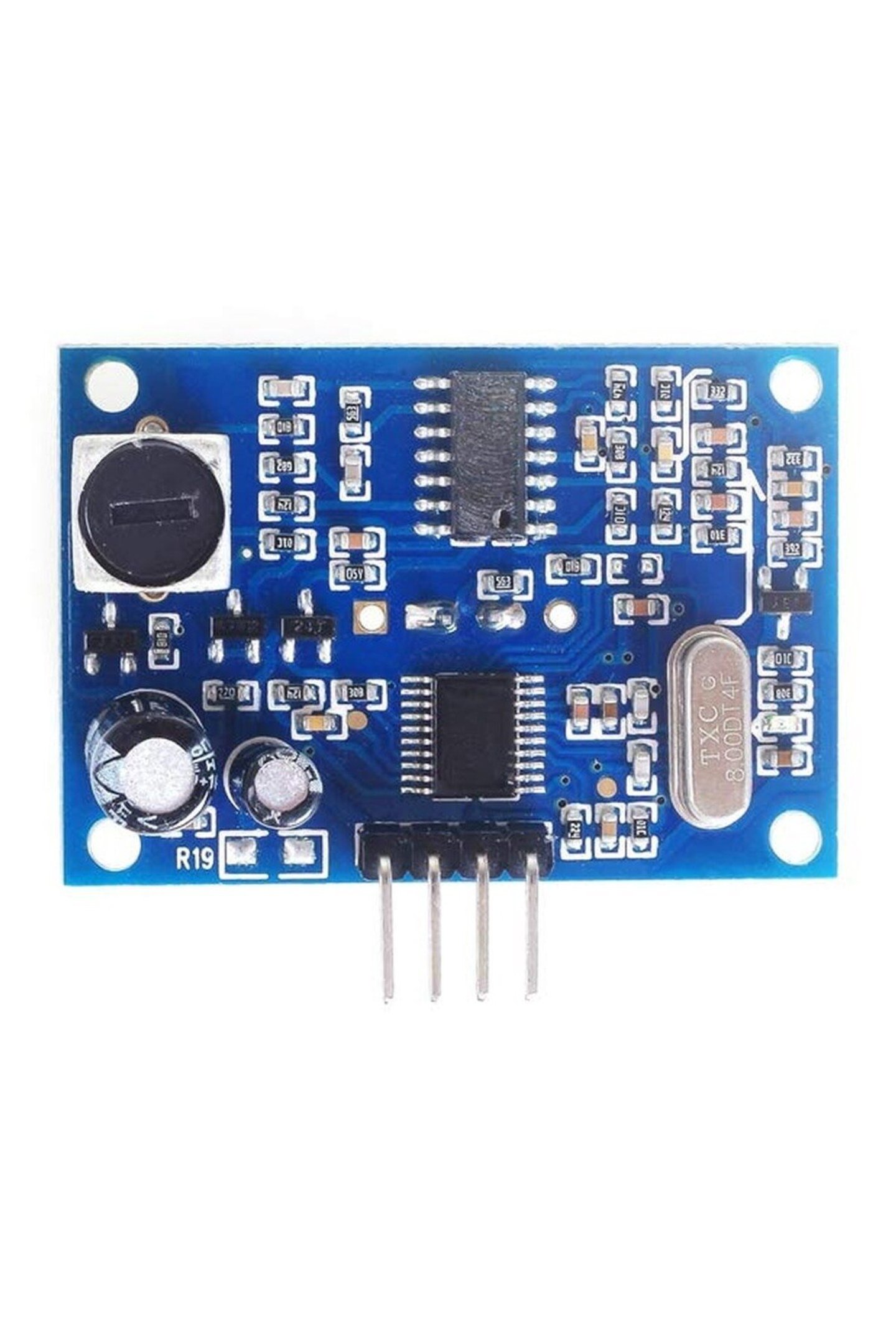

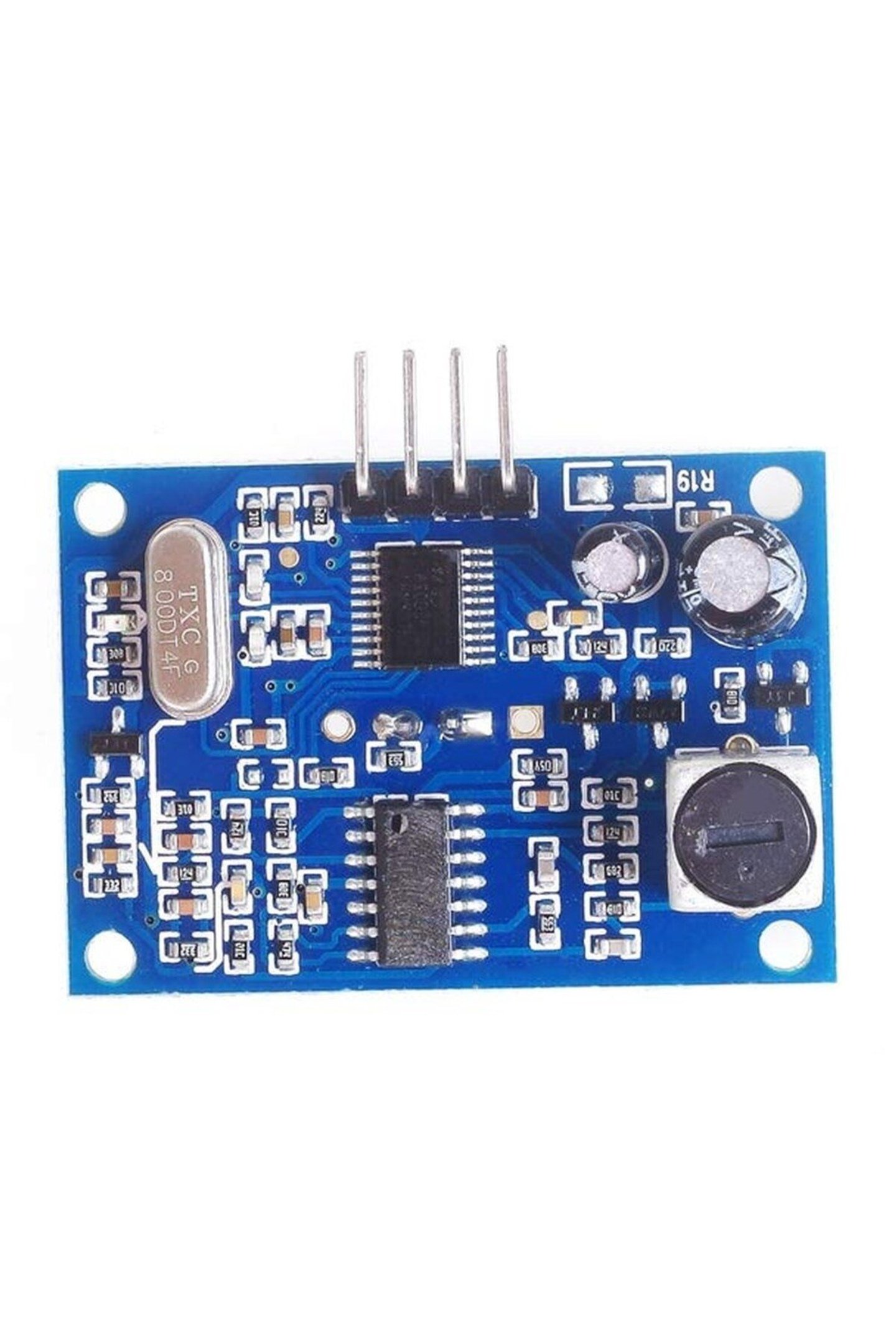

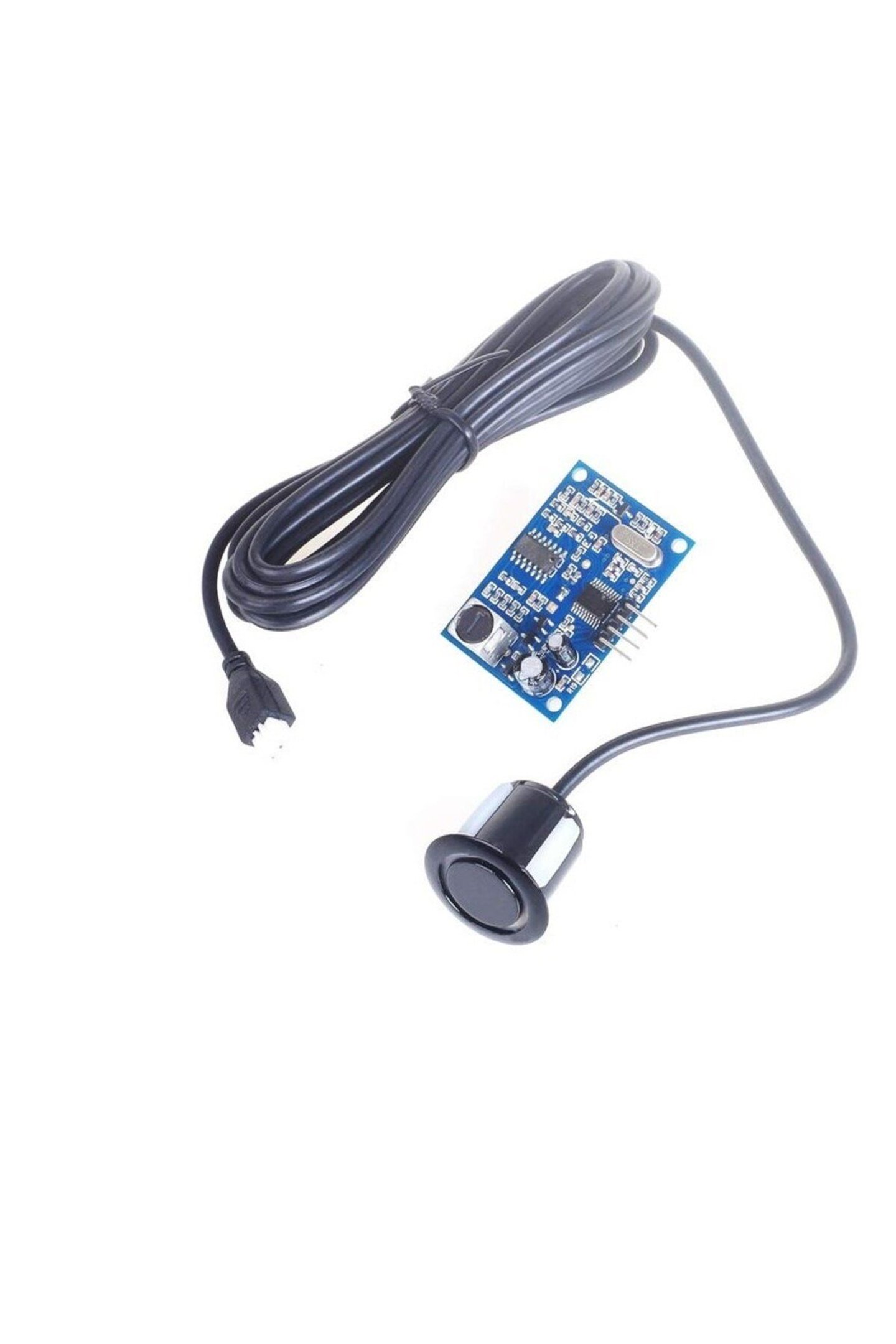

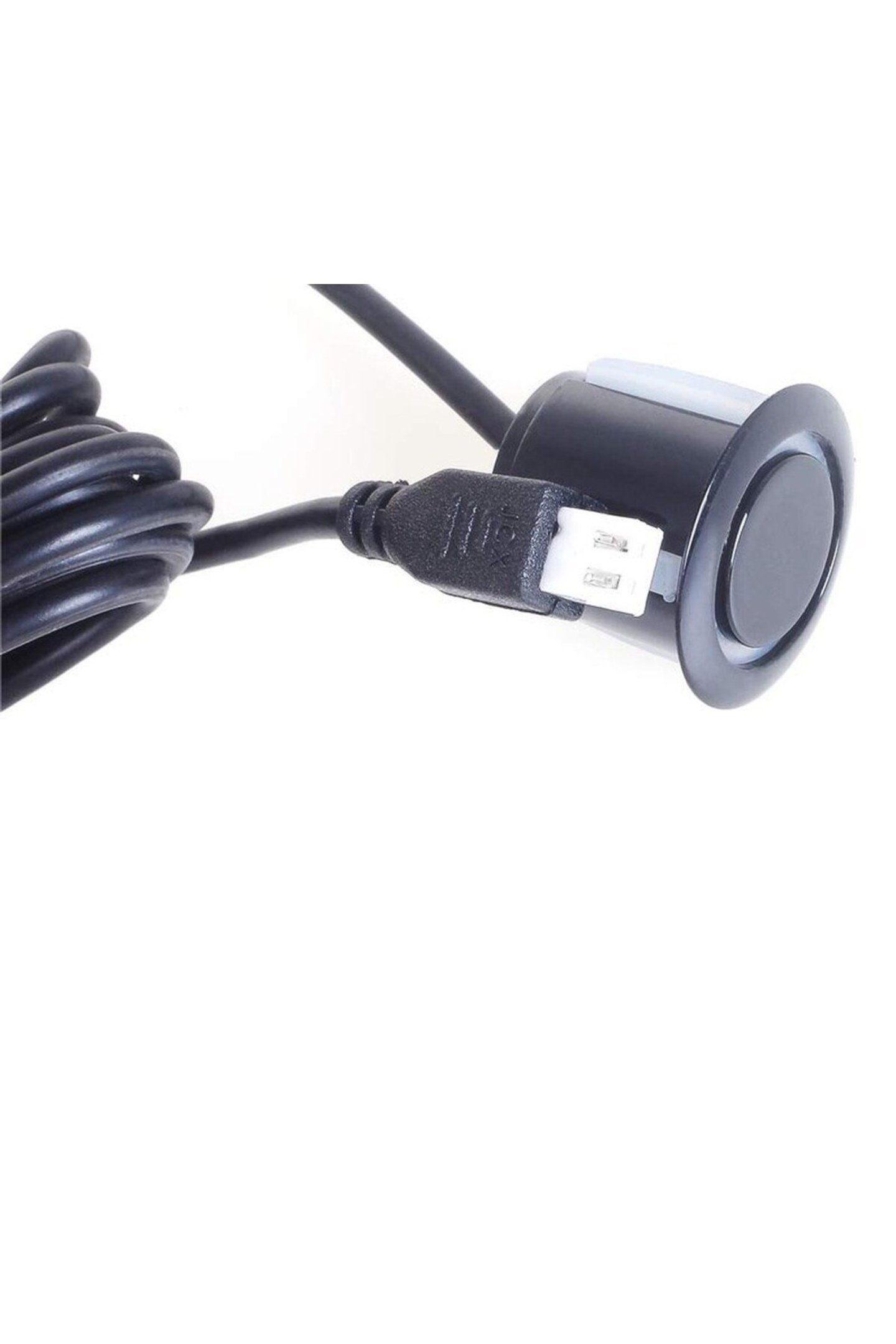

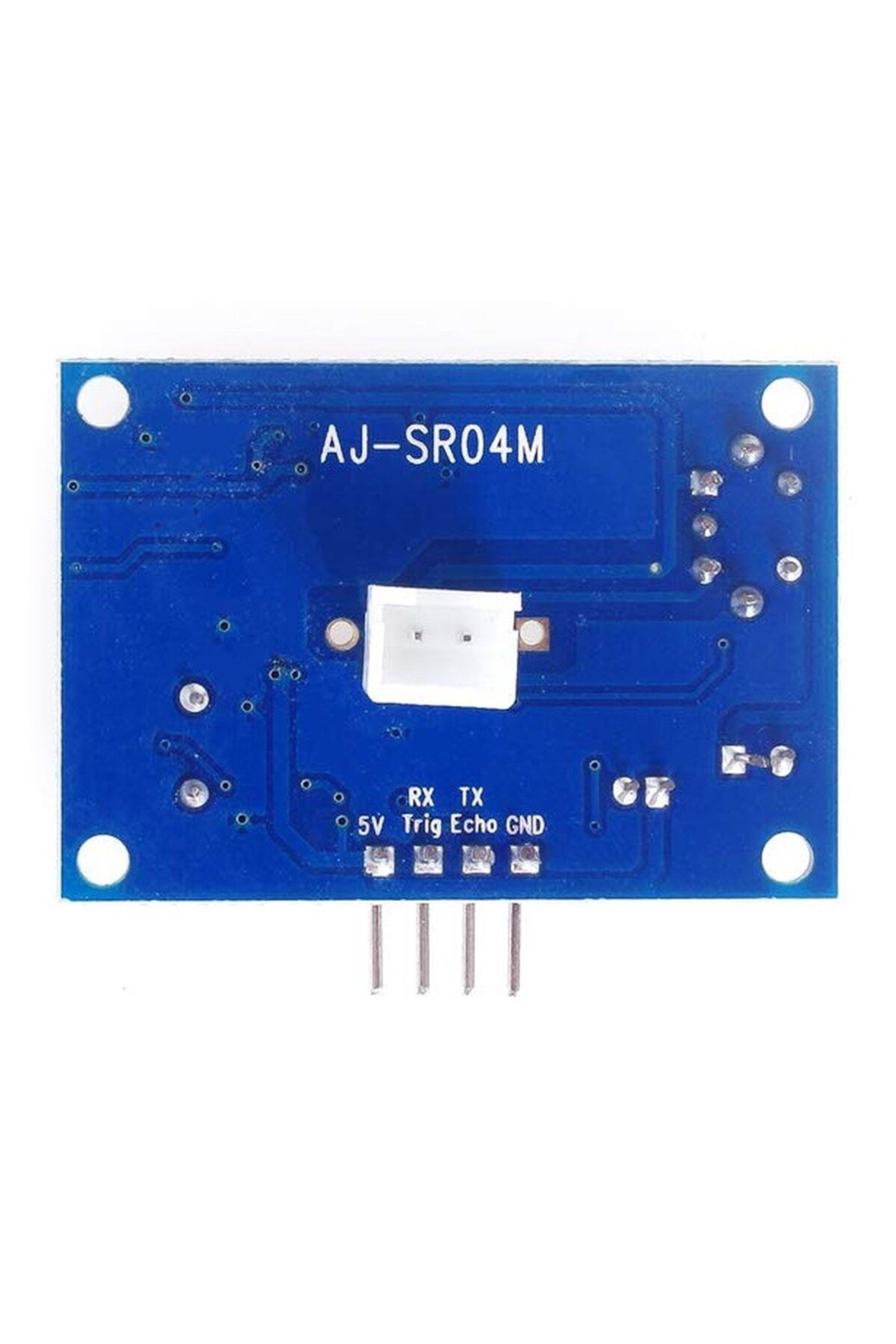

JSN-SR04T (görsellerdeki donanım varyantıyla AJ-SR04M), temelde ses dalgalarının fiziksel davranışlarını kullanarak temassız mesafe ölçümü yapan gelişmiş bir elektronik donanımdır. Ürün, iki ana bileşenden oluşur: sinyal işleme görevini üstlenen akıllı bir kontrol kartı ve zorlu koşullara dayanıklı, kapalı muhafazaya sahip su geçirmez bir ultrasonik prob. Bu ikili yapı, hassas elektronik devrelerin güvenli bir alanda tutulmasını sağlarken, sadece prob kısmının dış ortama veya ölçüm yapılacak zorlu alana maruz bırakılmasına olanak tanır.

Cihazın temel işlevi, insan kulağının duyamayacağı kadar yüksek frekanslı (yaklaşık 40 kHz) akustik ses dalgaları üretmek, bu dalgaları hedeflenen cisme doğru yönlendirmek ve cisimden yansıyarak geri dönen yankı (echo) sinyalini yakalamaktır. Kontrol kartı üzerindeki mikroişlemci, sesin havada yayılma hızını (yaklaşık 340 metre/saniye) referans alarak, dalganın gidiş ve dönüş süresini mikrosaniyeler düzeyinde son derece yüksek bir hassasiyetle hesaplar. Elde edilen bu zaman verisi, standart iletişim protokolleri (Trig ve Echo pinleri) üzerinden ana kontrolcüye (örneğin Arduino, Raspberry Pi veya endüstriyel PLC sistemleri) iletilir. Ana kontrolcü bu veriyi milimetre veya santimetre cinsinden net bir mesafe değerine dönüştürür.

Bu sensörün kullanıcılara sunduğu en temel değer, daha önce açık devre kartlarıyla yapılması imkansız olan dış mekan ve nemli ortam projelerini hayata geçirebilme özgürlüğüdür. Kapalı tip prob tasarımı sayesinde su sıçramalarına, yağmura, yoğun neme ve toza karşı direnç gösterir. Otomobillerin park sensörlerinde kullanılan endüstriyel donanımlarla aynı teknolojik altyapıyı paylaşan bu modül, hem profesyonel mühendislik çözümlerinde hem de eğitim amaçlı hobi projelerinde profesyonel kalitede sonuçlar elde edilmesini sağlar. Sıvı tanklarının doluluk oranını ölçmekten, insansız kara araçlarının arazi navigasyonuna kadar geniş bir yelpazede güvenilir veri akışı sunarak sistemlerin çevresini "görmesini" sağlar.

Aşağıdaki veriler, ürünün donanımsal kapasitesini gösteren genel teknik detaylardır. Kurulum yapılacak ortama göre ölçüm verilerinde toleranslar oluşabilir.

Arduino Serisi, Raspberry Pi, ESP8266/ESP32, STM32 ve 5V Lojik destekli diğer MCU'lar.

Ürünün fiziksel alan planlamasını doğru yapabilmeniz adına sunulan, standart üretim ortalamalarına dayanan tahmini boyut ve ağırlık ölçüleridir. Milimetrik sapmalar olabilir.

Bu ürünün sunduğu yüksek hassasiyetten tam anlamıyla faydalanabilmek için bazı fiziksel kurallara dikkat etmek gerekir. Ultrasonik ses dalgaları, ışık gibi doğrusal yansıma özelliklerine sahiptir. Bu nedenle probun baktığı hedefin yüzey yapısı ölçüm kalitesini doğrudan etkiler. Düz, sert ve yansıtıcı yüzeyler (beton duvar, metal plaka, durgun su yüzeyi) ses dalgasını sensöre en iyi şekilde geri yansıtır ve maksimum menzilde bile kusursuz veri alınmasını sağlar. Ancak sünger, kalın kumaş veya çok pürüzlü yüzeyler ses dalgasını emebileceği veya farklı yönlere dağıtabileceği için ölçüm mesafesinin kısalmasına veya hatalı veriler oluşmasına yol açabilir.

Aynı şekilde sensör probunun montaj açısı da hayati önem taşır. Sensör yüzeyi, ölçülecek hedefe tam dik (90 derece) açıyla bakmalıdır. Açının bozulması, yansıyan dalganın sensörün alıcısına ulaşamaması (sekip uzaklaşması) anlamına gelir. Sıvı seviyesi ölçümlerinde prob tankın en üst kısmına sıvıya paralel bakacak şekilde monte edilmelidir. Sıvının dalgalanması okuma sapmalarına yol açabileceğinden, yazılım tarafında art arda alınan ölçümlerin ortalamasını alan bir kod bloğu (hareketli ortalama filtresi) kullanmak endüstriyel standartlarda bir okuma stabilitesi sağlayacaktır.

Prob su geçirmez olsa da (genellikle IP67 seviyelerinde), su altında (denizaltı gibi sıvı içine daldırılarak) çalışmak üzere tasarlanmamıştır. Ürünün çalışma prensibi havada sesin yayılmasına dayanır. Su altına daldırıldığında sesin iletim hızı ve sensörün rezonans frekansı değişeceği için ürün düzgün çalışmayacaktır. "Su geçirmez" tanımı, cihazın dış hava koşullarından, üzerine dökülen veya sıçrayan sulardan etkilenmeyeceğini ifade eder. Kış aylarında veya soğuk ortamlarda, havanın sıcaklığındaki değişimler sesin havadaki yayılma hızını minimal düzeyde de olsa etkiler. Yüksek hassasiyet gerektiren ileri düzey akademik projelerde, sisteme bir sıcaklık sensörü (örneğin DHT11 veya LM35) eklenerek yazılım üzerinden hız/sıcaklık kalibrasyonu yapılması önerilir. Kontrol kartının bulunduğu mavi PCB ise su geçirmez değildir; sıvı temasına karşı mutlaka yalıtımlı bir kutu içinde muhafaza edilmeli, kısa devre risklerine karşı dikkatli olunmalıdır.

JSN-SR04T Su Geçirmez Ultrasonik Mesafe Sensörü Modülü 5V Arduino Uyumlu

Zorlu hava ve sıvı temaslı ortamlar için hassas, dayanıklı ve güvenilir endüstriyel mesafe ölçüm modülü.
