Enerji depolama teknolojileri, modern elektronik sistemlerin kalbini oluşturur ve bu alandaki gelişmeler, projelerin verimliliğini doğrudan etkiler. Lityum demir fosfat, kısa adıyla LiFePO4 veya LFP bataryalar, geleneksel lityum iyon pillere kıyasla çok daha yüksek kimyasal kararlılığa, termal dayanıklılığa ve olağanüstü uzun döngü ömrüne sahip olmalarıyla enerji depolama dünyasında giderek standart haline gelmektedir. Bu özel pil kimyası, yüksek güvenlik standartları gerektiren uygulamalarda tercih edilirken, yapısı gereği son derece hassas bir voltaj yönetimine ihtiyaç duyar. İncelemekte olduğunuz bu elektronik devre, lityum demir fosfat pillerin doğasına uygun olarak geliştirilmiş, sistemin güvenliğini ve bataryaların uzun ömürlü olmasını sağlayan kritik bir kontrol ünitesidir.

Geleneksel kurşun asit, jel veya sulu tip akülerin nominal gerilimi on iki volt civarındadır. Standart lityum iyon pillerin üç seri bağlantısı on bir nokta bir volt gibi düşük bir değer üretirken, dört seri bağlantısı on dört nokta sekiz volt gibi on iki voltluk sistemlere zarar verebilecek yüksek bir değer üretir. Lityum demir fosfat piller ise dört seri bağlantı yapıldığında nominal olarak on iki nokta sekiz volt gerilim sağlar. Bu değer, standart akü sistemlerinin yerine doğrudan kullanılabilmesi için mimari açıdan mükemmel bir uyum sunar. Batarya koruma devresi, bu dört seri lityum demir fosfat hücresinin bir araya gelerek oluşturduğu paketin tüm şarj ve deşarj dinamiklerini yönetmek üzere tasarlanmıştır.

Bir batarya paketinin performansı, içindeki en zayıf hücrenin kapasitesi ile sınırlıdır. Seri bağlanan piller, üretim toleransları, yaşlanma etkileri veya iç direnç farklılıkları nedeniyle zamanla farklı voltaj seviyelerine kayabilirler. Bu elektronik modül, piller arasındaki bu dengesizliği gidermek için karmaşık algoritmalar ve donanım tabanlı çözümler kullanır. Sürekli olarak paket içindeki her bir hücrenin voltajını okur, analiz eder ve gerekli müdahalelerde bulunarak paketin bütünüyle senkronize çalışmasını sağlar. Bu sayede, yatırım yapılan batarya hücrelerinden maksimum verim elde edilirken, sistemin ani güç kayıpları yaşamasının önüne geçilir.

Lityum tabanlı enerji sistemleri tasarlanırken dikkat edilmesi gereken en temel kural, hücre kimyasına tam uyumlu bir koruma devresi seçmektir. Devrenin model adında yer alan özel harf kodlaması, bu modülün standart lityum iyon piller için değil, lityum demir fosfat hücreler için özel olarak üretildiğini gösterir. Yanlış bir modül kullanımı pillerin aşırı şarj olmasına ve fiziksel olarak tahrip olmasına yol açabileceğinden, sistem mühendisliğinde doğru parça seçimi hayati önem taşır. Bu devre, tam da bu spesifik kimyasal yapının gerektirdiği dar voltaj toleranslarında çalışarak sistemin güvenilirliğini artırır.

Gelişmiş elektronik yapısı sayesinde kart, kullanıcı müdahalesine gerek kalmadan arka planda sürekli olarak güvenlik protokollerini işletir. Enerji akışının olduğu her an, milisaniyeler düzeyinde ölçümler yaparak olası bir anormallik durumunda devreyi derhal fiziksel olarak keser. Bu otonom güvenlik mekanizması, hem projenizi oluşturan değerli donanımları hem de çevresel güvenliği koruma altına alır. Yüksek güç aktarımı gerektiren modern sistemlerin ihtiyaç duyduğu kararlılığı sağlamak üzere üretilmiş bu kart, enerji depolama alanındaki teknik zorlukları aşmak için güvenilir bir zemin sunar.

Batarya Yönetim Sistemi olarak bilinen bu donanım, birbirine seri olarak bağlanmış dört adet lityum demir fosfat hücrenin şarj edilme, enerji sağlama ve bekleme durumlarındaki tüm elektriksel parametrelerini kontrol eden akıllı bir anakarttır. Temel görevi, batarya paketinin belirlenen güvenli çalışma sınırları dışına çıkmasını engellemektir. Kart üzerinde bulunan mikrodenetleyiciler ve algılayıcı devreler, akım ve gerilim değerlerini sürekli olarak izleyerek sistemin beyni olarak görev yapar.

Lityum demir fosfat pillerin nominal voltajı hücre başına üç nokta iki volt, tam şarj voltajı ise üç nokta altmış beş volttur. Devre, şarj işlemi sırasında hücrelerden herhangi biri üç nokta altmış beş volt sınırına ulaştığında güç girişini anında keserek pilin kimyasal yapısının bozulmasını önler. Standart lityum iyon piller dört nokta iki volta kadar şarj olabildiğinden, bu piller için tasarlanmış bir devre lityum demir fosfat pilde kullanıldığında pili tahrip edecektir. Bu nedenle, devrenin hücre başına üst limiti lityum demir fosfatın sınırlarına göre kalibre edilmiştir. Şarj yönetimi, bataryaların şişmesini, iç basıncının artmasını ve kapasite kaybetmesini engelleyen en önemli koruma kalkanıdır.

Deşarj işlemi sırasında ise pillerden cihaza enerji aktarılırken hücre voltajları kademeli olarak düşer. Lityum demir fosfat pillerin voltajı kritik seviyenin altına düştüğünde pil bir daha şarj edilemeyecek şekilde zarar görebilir. Bu durum derin deşarj olarak adlandırılır. Devre, kullanım esnasında hücrelerden birinin voltajı güvenli alt sınırın altına indiği anda çıkış gücünü keserek bağlı olan cihazın çalışmasını durdurur ve pili kurtarır. Bu işlem tamamen otomatik gerçekleşir ve sistemin uzun vadede sağlıklı kalmasını güvence altına alır.

Sistemin bir diğer kritik işlevi, üzerinden geçen akım miktarını denetlemektir. Devre, otuz ampere kadar sürekli deşarj akımına izin verecek şekilde tasarlanmıştır. Bu kapasite, yüksek güç tüketen motorların veya aydınlatma sistemlerinin çalıştırılmasına olanak tanır. Ancak, bağlı olan cihazda bir arıza meydana gelir ve sistem aniden devasa bir akım çekmeye başlarsa veya kablolar birbirine temas ederek kısa devre oluşturursa, kart üzerindeki güçlü MOSFET bileşenleri mikrosaniyeler içinde tepki verir. Akım akışını bıçak gibi keserek kabloların erimesini, pillerin aşırı ısınmasını ve sistemin fiziksel hasar görmesini tamamen engeller.

Kart, aynı zamanda çoklu hücre paketlerinin en büyük sorunu olan voltaj dengesizliklerini çözmek için bir dengeleme sistemine sahiptir. Şarj sırasında bazı piller iç yapıları gereği diğerlerinden daha hızlı dolabilir. Kart üzerindeki dengeleme dirençleri, erken dolan pilin voltajını küçük miktarlarda tüketerek diğer pillerin de ona yetişmesini sağlar. Bu işlem sayesinde her şarj döngüsünün sonunda paketteki tüm piller tam ve eşit oranda dolmuş olur. Dengeli bir batarya paketi, her kullanımda maksimum kapasiteyi sunar ve genel performansı artırır.

Lityum Demir Fosfat Kalibrasyonu: Sistem, hücre başına üç nokta iki volt nominal ve üç nokta altmış beş volt tam şarj değerine sahip LiFePO4 pillerin kimyasal yapısına özel olarak programlanmış entegreler barındırır.

Yüksek Akım Aktarım Kapasitesi: Sürekli olarak otuz amperlik deşarj akımını destekleyen güçlü yapısı, yaklaşık dört yüz watt gücündeki elektronik cihazların ve motorlu mekanizmaların kesintisiz olarak beslenmesini sağlar.

Dört Seri Hücre Mimarisi: Dört adet pilin uç uca eklenerek on iki nokta sekiz volt nominal gerilim elde edildiği batarya gruplarının yönetimi için özel olarak tasarlanmıştır.

Hassas Aşırı Şarj Koruması: Şarj adaptöründen veya güneş panelinden gelen kontrolsüz enerjinin pilleri belirlenen güvenli voltajın üzerine çıkarmasını engelleyerek kimyasal yapıyı koruma altına alır.

Derin Deşarj Engelleme Sistemi: Bağlı olan cihazın pili tamamen boşaltarak öldürmesini engellemek amacıyla, hücre voltajı kritik seviyeye indiğinde enerji çıkışını otonom olarak kapatır.

Aktif Hücre Dengeleme Fonksiyonu: Entegre balans devreleri, piller arasındaki voltaj farklılıklarını eşitleyerek tüm paketin homojen bir şekilde şarj olmasını ve kapasitenin tam kullanılmasını koordine eder.

Hızlı Tepkili Kısa Devre Koruması: Sistem dışındaki kablolarda veya bağlı cihazda yaşanabilecek fiziksel kısa devre durumlarında akımı saliseler içinde keserek donanım hasarlarını engeller.

Düşük İç Dirençli MOSFET Dizilimi: Devre üzerinde yer alan gelişmiş anahtarlama elemanları, enerjinin üzerinden geçerken minimum ısı üretmesini sağlayarak yüksek verimlilik sunar.

Geniş Lehimleme Yüzeyleri: Yüksek akım taşıyacak kalın kabloların devreye sağlıklı bir biçimde tutunabilmesi için geniş, belirgin ve açıkta bırakılmış bağlantı pedlerine sahiptir.

Kompakt Fiziksel Boyutlar: Oldukça ince ve küçük boyutlara sahip olan baskı devre kartı, kısıtlı alana sahip batarya kutularının içerisine kolaylıkla entegre edilebilir.

Karavan ve tekne yaşam alanlarında ihtiyaç duyulan enerji, genellikle geleneksel ağır akülerle sağlanır. Yaşam aküsü olarak adlandırılan bu sistemlerin lityum demir fosfat pillerle güncellenmesi, ağırlığı dramatik ölçüde azaltırken kapasiteyi artırır. Bu devre, karavanların iç aydınlatma, su pompası ve buzdolabı gibi on iki volt ile çalışan sistemlerini besleyecek özel lityum batarya paketlerinin üretiminde temel yönetim modülü olarak kullanılır. Gelişmiş güvenlik özellikleri sayesinde hareketli araçların zorlu koşullarında güvenli bir enerji yönetimi sağlar.

Güneş enerjisi depolama sistemleri ve şebekeden bağımsız off-grid kurulumlar, gün içinde üretilen elektriğin gece kullanılmak üzere depolanmasını gerektirir. Küçük ölçekli güneş enerjisi projelerinde, güneş panelinden gelen enerjiyi depolamak için lityum demir fosfat hücreler tercih edildiğinde bu koruma devresi devreye girer. Şarj kontrol cihazı ile batarya grubu arasında konumlanarak pillerin aşırı dolmasını önler ve gece aydınlatma sistemlerinin pilleri tamamen tüketmesine karşı aşırı deşarj koruması sunar.

Kesintisiz güç kaynakları cihazlarının içindeki ömrünü tamamlamış kurşun asit akülerin lityum teknolojisiyle yenilenmesi projelerinde sıkça tercih edilir. Bilgisayarları, modemleri veya güvenlik kamerası sistemlerini elektrik kesintilerine karşı koruyan cihazlar genellikle on iki voltluk bir altyapıya sahiptir. Dört seri lityum demir fosfat paketi, bu voltaj aralığına tam uyum sağlar. Bu modül sayesinde, güç kaynakları çok daha uzun ömürlü, hafif ve daha hızlı şarj olabilen lityum bataryalarla donatılabilir.

Elektrikli el aletlerinin ve atölye ekipmanlarının güçlendirilmesi süreçlerinde verimli bir çözümdür. Taşınabilir kompresörler, güçlü el fenerleri veya yüksek torklu çalışma gerektirmeyen akülü cihazların on iki voltluk sistemlerini daha güvenli bir batarya kimyasıyla yenilemek isteyen kullanıcılar bu devreyi sistemlerine dahil ederler. Otuz amperlik sürekli akım desteği, cihazların ihtiyaç duyduğu anlık güç çekimlerini sorunsuz bir biçimde karşılayarak kesintisiz bir çalışma deneyimi sunar.

Otonom robotik sistemler ve hobi elektroniği projelerinde geliştirilen mobil platformların enerji kaynağını oluşturur. Sensörler, mikrodenetleyiciler ve motor sürücüleri barındıran mühendislik projeleri, stabil ve güvenilir bir güç kaynağına ihtiyaç duyar. Bu yönetim modülü, projenin enerji altyapısını dış etkenlere karşı koruyarak sistemin güvenle çalışmasına olanak tanır. Ayrıca taşınabilir kamp tipi güç istasyonlarının yapımında, invertörleri beslemek üzere hazırlanan batarya gruplarının merkezi kontrol noktası olarak işlev görür.

Kurulan batarya paketlerinin genel döngü ömrünü ve verimliliğini üst düzeye çıkarır. Lityum piller doğru yönetilmediğinde çok hızlı kapasite kaybı yaşar ve kısa sürede kullanılamaz hale gelir. Bu modül, pillerin tam olarak üreticinin belirlediği kimyasal sınırlar içinde çalışmasını zorunlu kılar. Şarj ve deşarj döngülerini disipline ederek pillerin yaşlanma sürecini yavaşlatır. Bu sayede, özenle hazırlanan bir enerji depolama sistemi uzun yıllar boyunca kaybetmeden ilk günkü kapasitesine yakın bir değerde hizmet vermeye devam eder.

Elektriksel hatalara karşı pasif bir güvenlik duvarı oluşturarak çevre ve donanım güvenliğini temin eder. Batarya sistemleri yüksek enerji yoğunluğuna sahiptir ve kısa devre gibi kazalar sonucunda ciddi ısı artışları meydana gelebilir. Kart üzerindeki otonom koruma mekanizmaları, olası bir kullanıcı hatası, kablo zedelenmesi veya cihaz arızası durumunda enerji akışını anında durdurur. Bu hızlı tepki süresi, istenmeyen termal olayların önüne geçerek projenin tamamen güvenli bir çerçevede çalışmasını sağlar.

Kendi projelerini geliştiren kullanıcılar için büyük bir tasarım esnekliği sunar. Farklı kapasitelerdeki lityum demir fosfat hücreler kullanılarak istenilen amper değerine sahip batarya paketleri oluşturulabilir. Modül, seri bağlantı mimarisini kontrol ettiği için hücrelerin paralel bağlanarak kapasitenin artırılmasına da uyum gösterir. Bu durum, kullanıcıların tam olarak ihtiyaç duydukları boyutta, ağırlıkta ve enerji kapasitesindeki güç kaynaklarını kendi başlarına tasarlayabilmelerine olanak tanır.

Hazır ve kapalı kutu enerji sistemleri satın almanın yüksek maliyetlerine karşı ekonomik bir çözüm üretir. Bozulan cihazların bataryalarını yüksek bedeller ödeyerek yenisiyle değiştirmek yerine, sadece içindeki tükenmiş pilleri lityum demir fosfat hücreler ve bu yönetim kartı ile değiştirmek bütçe açısından son derece avantajlıdır. Bu yenileme işlemi, cihazın orjinalinden bile daha hafif, daha güvenli ve uzun ömürlü bir enerji kaynağına kavuşmasıyla sonuçlanır, böylece elektronik donanımların kullanım ömrü uzatılmış olur.

Elektronik mühendisliği, mekatronik ve otomasyon alanlarında eğitim gören veya profesyonel projeler geliştiren uzmanlar için temel bir sistem bileşenidir. Sistem tasarımı aşamasında enerji yönetimi konusunda güvenilir bir altyapı kurmak isteyen teknik personel, oluşturdukları on iki volt ekosistemlerinde bu tür koruma modüllerine sıklıkla yer verir.

Karavanını, teknesini veya kamp alanını kendi imkanlarıyla dönüştüren, off-grid yaşam tarzını benimsemiş enerji meraklıları için ideal bir donanımdır. Kendi yaşam akülerini maliyet etkin ve yüksek kapasiteli şekilde üretmek, güneş enerjisi sistemlerini optimize etmek isteyen kullanıcılar bu yönetim kartını projelerinin merkezine koyarlar.

Kendi elleriyle elektronik cihazlar tamir eden, dönüştüren ve geliştiren hobi kullanıcıları (maker kültürü temsilcileri) için vazgeçilmez bir parçadır. Eski güç kaynaklarını yenileyen, taşınabilir bluetooth müzik sistemleri tasarlayan veya kendi tasarladıkları otonom robotların güç ünitelerini inşa eden donanım tutkunları bu modül sayesinde pillerini güvenle yönetebilirler.

Elektronik cihaz tamiri, batarya paketi yenileme ve güç kaynağı onarımı hizmeti veren profesyonel teknik servisler için önemli bir yedek parçadır. Müşterilerinin beklentilerini karşılamak, onarım sonrasında yüksek kaliteli ve güvenli bir ürün teslim etmek isteyen atölyeler, standartlara uygun bu tip yönetim kartlarını düzenli olarak kullanırlar.

Sistemin uzun yıllar sorunsuz çalışabilmesi için montaj aşamasında belirli mühendislik kurallarına uyulması şarttır. Batarya grubu oluşturulurken kullanılacak olan dört adet lityum demir fosfat pilin marka, model, üretim tarihi, kapasite değeri ve iç dirençlerinin birebir aynı olması gerekmektedir. Farklı özelliklere veya farklı kullanım geçmişlerine sahip pillerin seri bağlanması, paket içindeki dengeyi sürekli bozarak modülün aşırı efor sarf etmesine ve toplam kapasitenin ciddi şekilde düşmesine neden olur.

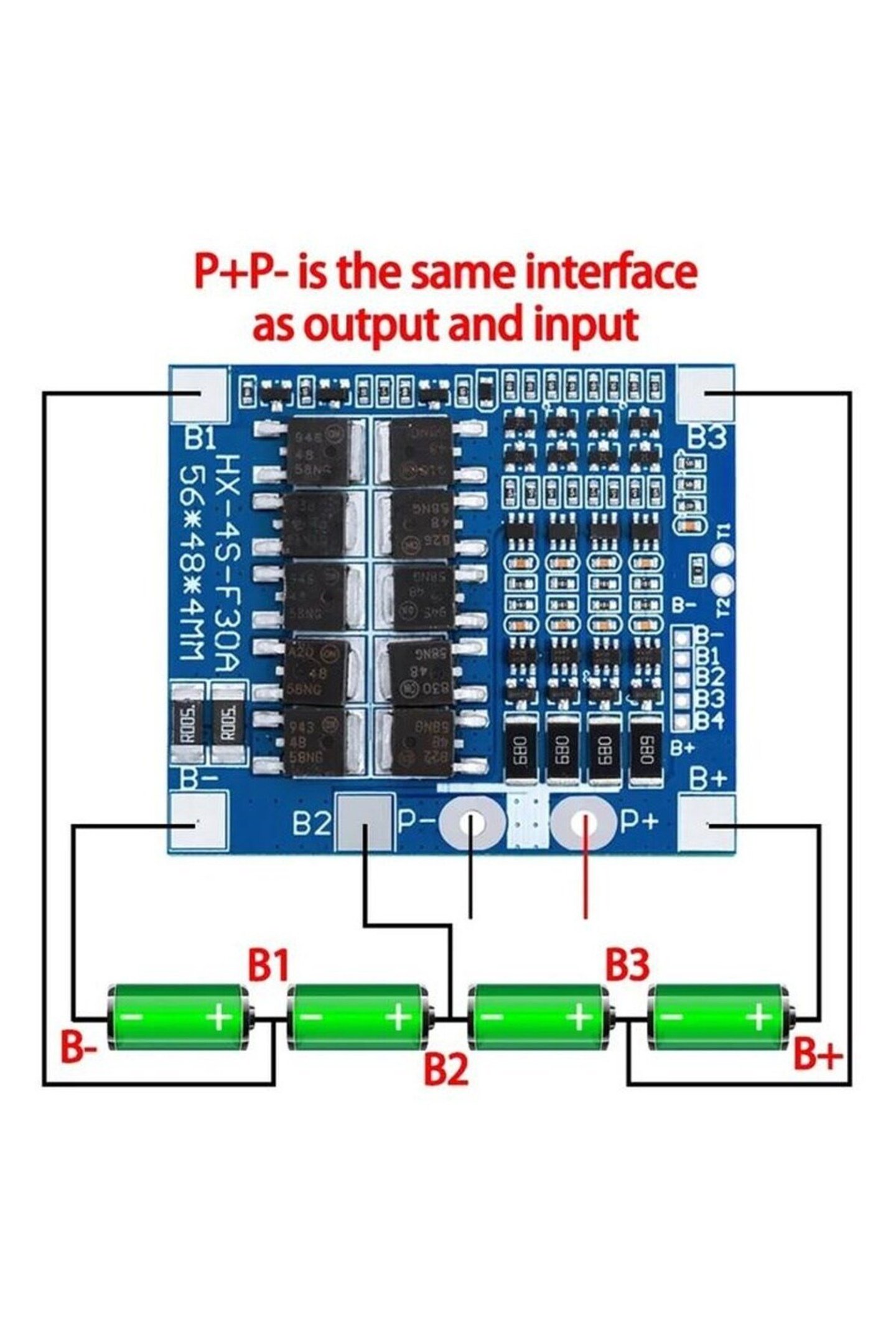

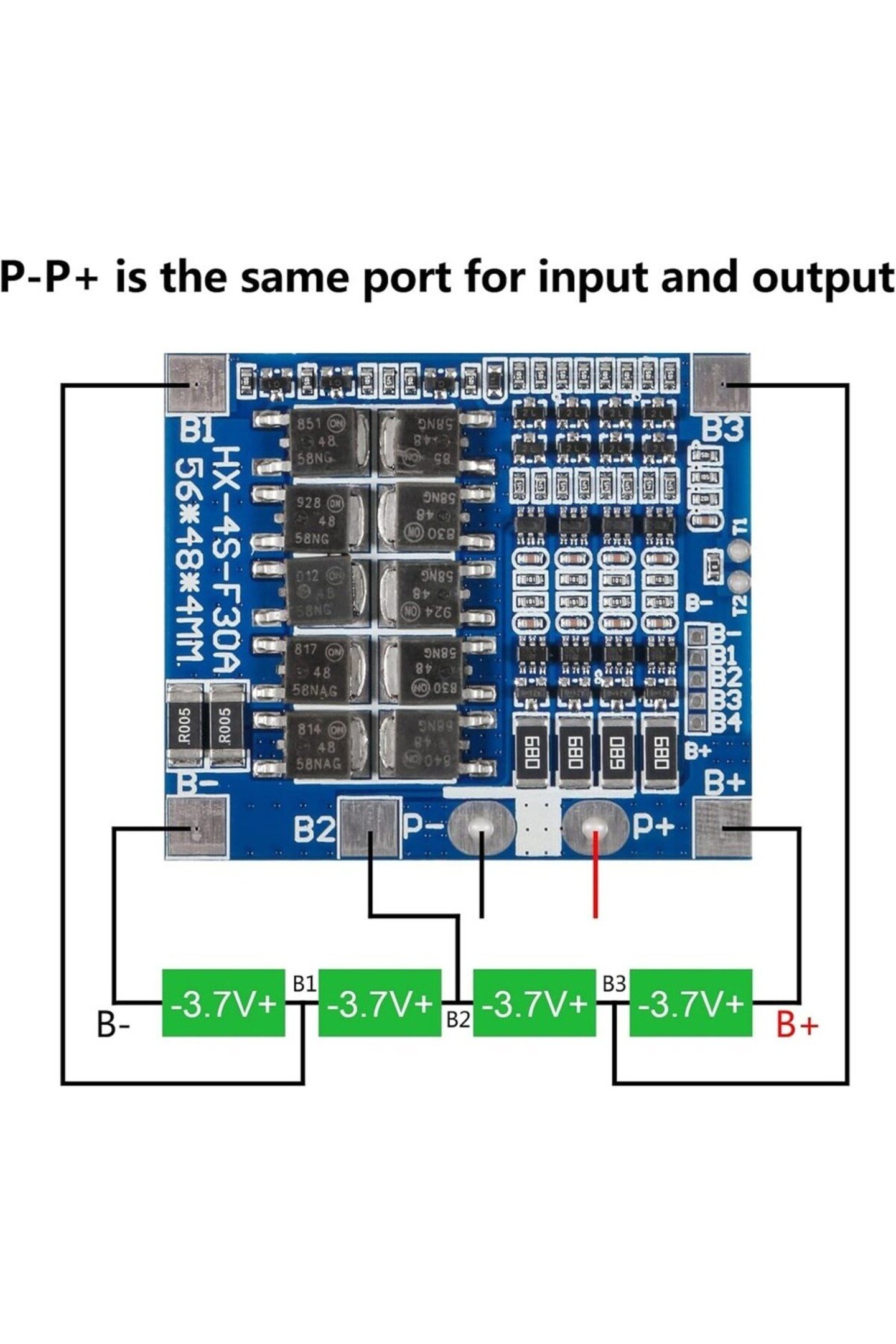

Lehimleme işlemine başlamadan önce pillerin doğru bir şekilde uç uca eklendiğinden (seri bağlantı) emin olunmalıdır. Elektronik devrenin zarar görmemesi için uluslararası standartlarda belirlenmiş bir kablolama sırası mevcuttur. İlk olarak ana eksi kutup olan B- ucu devreye lehimlenmelidir. Ardından sırasıyla pillerin birleşim noktalarından alınan B1, B2, B3 kabloları lehimlenir ve en son ana artı kutup olan B+ bağlantısı yapılır. Bu sıralamanın dışına çıkmak, devre üzerindeki hassas entegrelerin statik elektrikten veya ani voltaj yüklemesinden zarar görmesine yol açabilir.

Balans soketi olarak bilinen çok telli renkli kablo, sisteme entegre edilmeden önce uçlarındaki gerilim değerleri bir ölçü aleti ile mutlaka kontrol edilmelidir. Her bir kablonun kademeli olarak doğru voltajı taşıdığı teyit edildikten sonra beyaz plastik soket devre üzerindeki yuvasına dikkatlice oturtulmalıdır. Ana güç çıkış noktaları olan P- ve P+ pedlerine ise otuz amperlik yüksek akımı taşıyabilecek, yeterli kalınlıkta ve esnek silikon izolasyonlu kablolar lehimlenmelidir. İnce kablo kullanımı, cihaz çalışırken kabloların aşırı ısınmasına ve sistemin enerjiyi tam iletememesine sebep olur.

HX-4S-F30A Mavi 4S 30A 12.8V 14.6V LiFePO4 BMS Pil Koruma Devresi

Lityum demir fosfat piller için güvenli şarj ve deşarj yönetimi sunan 30 amper kapasiteli modül

Dört Seri Hücre Mimarisi: Dört adet pilin uç uca eklenerek on iki nokta sekiz volt nominal gerilim elde edildiği batarya gruplarının yönetimi için özel olarak tasarlanmıştır.

Kompakt Fiziksel Boyutlar: Oldukça ince ve küçük boyutlara sahip olan baskı devre kartı, kısıtlı alana sahip batarya kutularının içerisine kolaylıkla entegre edilebilir.

HX-4S-F30A Mavi 4S 30A 12.8V 14.6V LiFePO4 BMS Pil Koruma Devresi

Lityum demir fosfat piller için güvenli şarj ve deşarj yönetimi sunan 30 amper kapasiteli modül

Dört Seri Hücre Mimarisi: Dört adet pilin uç uca eklenerek on iki nokta sekiz volt nominal gerilim elde edildiği batarya gruplarının yönetimi için özel olarak tasarlanmıştır.

Kompakt Fiziksel Boyutlar: Oldukça ince ve küçük boyutlara sahip olan baskı devre kartı, kısıtlı alana sahip batarya kutularının içerisine kolaylıkla entegre edilebilir.
