Ürün Açıklaması

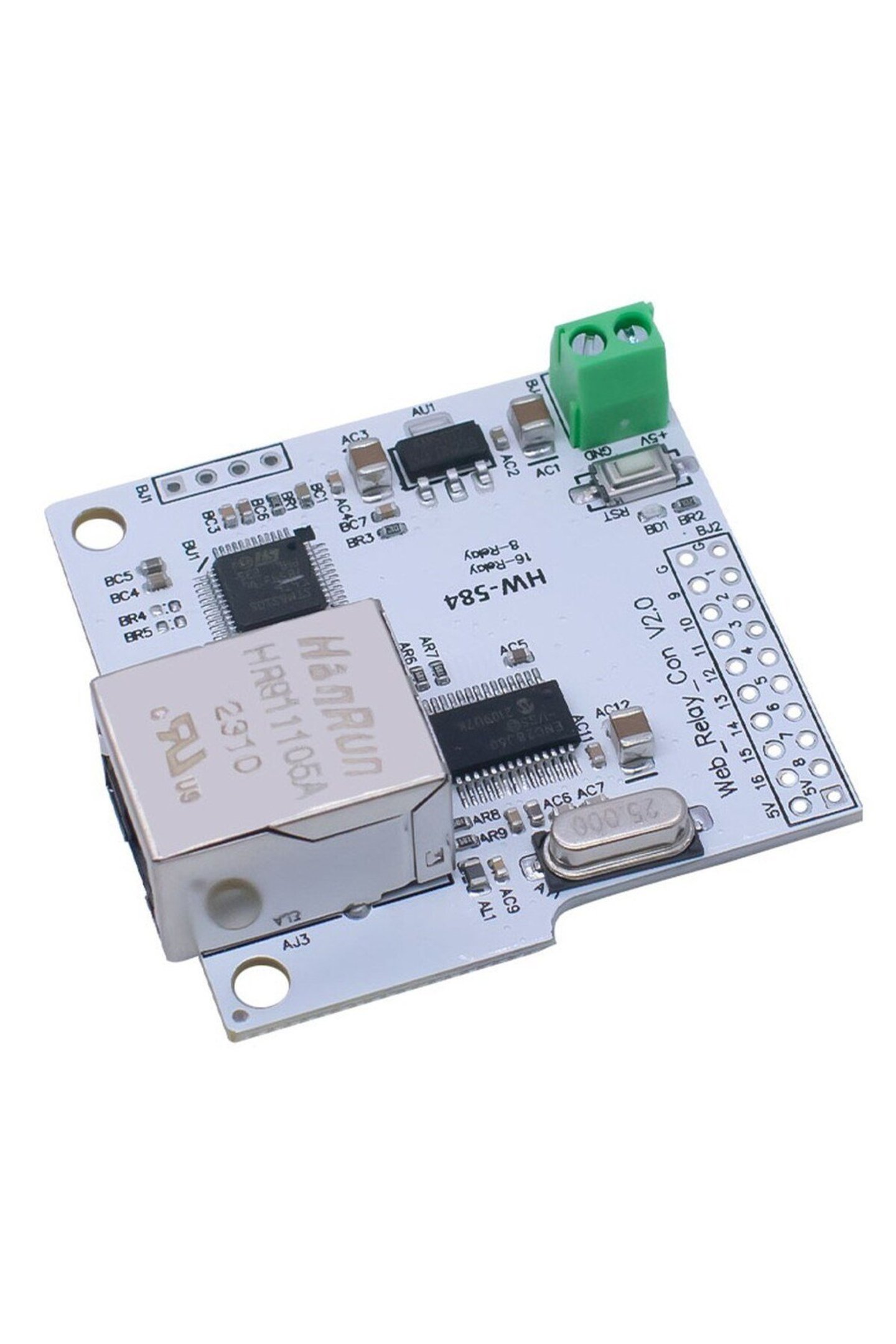

HW-584 16 kanal ethernet röle kontrol kartı, yerel ağ veya internet üzerinden elektrikli cihazları güvenle yönetmek için tasarlanan 5V ağ modülüdür.
Cihaz, üzerindeki dahili web sunucu ve TCP haberleşme altyapısı sayesinde herhangi bir harici bilgisayara ihtiyaç duymadan doğrudan standart web tarayıcıları üzerinden komut alır.
Kompakt yapısı, kararlı donanım mimarisi ve 16 bağımsız çıkış yönetim hattı ile ev otomasyonundan endüstriyel uzaktan kontrol sistemlerine kadar geniş bir alanda pratik çözüm sağlar.

HW-584 16 Kanal Ethernet Web Röle Kontrol Kartı Nedir ve Ne İşe Yarar?
HW-584 model kart, bina içi yerel alan ağları (LAN) ya da yönlendirici üzerinden kurulan ağ yapıları vasıtasıyla elektrik devrelerini anahtarlamak amacıyla geliştirilmiş donanım tabanlı bir kontrol arayüzüdür. Kart üzerinde bağımsız çalışan bir mikrodenetleyici ile yüksek verimli Microchip ENC28J60 Ethernet denetleyici entegresi yer alır. Bu bileşenler bir araya gelerek kartı bağımsız bir ağ cihazına dönüştürür.
Sistemin temel görevi, standart RJ45 ağ kablosu aracılığıyla bağlı olduğu ağ üzerinden gelen veri paketlerini ayrıştırmak ve bu paketlerdeki komutlara göre 16 ayrı kontrol pininin lojik voltaj durumunu değiştirmektir. Söz konusu kontrol pinleri, harici olarak bağlanacak 8 kanal veya 16 kanal röle kartlarının sinyal girişlerini doğrudan sürer. Böylece lambalar, motorlar, selenoid valfler, kilit sistemleri, ısıtıcılar ve diğer endüstriyel ya da evsel yükler ağ üzerinden açılıp kapatılabilir.
Kullanıcı, karta atanmış yerel IP adresi ve port bilgisi üzerinden web tarayıcısını açarak basit bir yönetim ekranına erişir. Buradan tek bir tıklama ile istenilen kanalın durumu değiştirilebilir ya da HTTP GET tabanlı doğrudan komutlar gönderilerek akıllı kontrol senaryoları uygulanabilir. Ürün, bilgisayar açık kalma zorunluluğunu tamamen ortadan kaldırarak ağ tabanlı bağımsız bir anahtarlama altyapısı sunar.
Kart ayrıca TCP istemci ve sunucu haberleşme altyapılarını desteklediğinden, özel yazılımlar, ev otomasyonu kontrol platformları veya konsol komut dosyaları üzerinden doğrudan TCP soket bağlantısıyla da entegre edilebilir. Bu sayede yalnızca manuel kontrol değil, zamanlanmış görevler ve sensör verilerine bağlı otomatik sistemler de kolayca hayata geçirilir.

Öne Çıkan Özellikler
16 Bağımsız Çıkış Yönetimi: Kart üzerindeki çoklu pin dizilimi sayesinde harici 16 adet röle kanalı birbirinden tamamen bağımsız olarak açılıp kapatılabilir.
Dahili ENC28J60 Ethernet Denetleyici: Kararlı ve endüstri standardı SPI tabanlı ağ kontrol entegresi ile güvenilir 10BASE-T kablolu ağ bağlantısı sağlanır.
Entegre Web Sunucu: İlave yazılım kurulumuna gerek kalmadan doğrudan tarayıcı üzerinden kontrol paneline erişim ve HTTP protokolüyle yönetim imkanı sunulur.
Dahili Manyetikli RJ45 Soketi: HanRun trafolu ağ bağlantı yuvası, elektriksel parazitleri sönümler ve ağ hattı üzerinde kararlı veri akışını destekler.

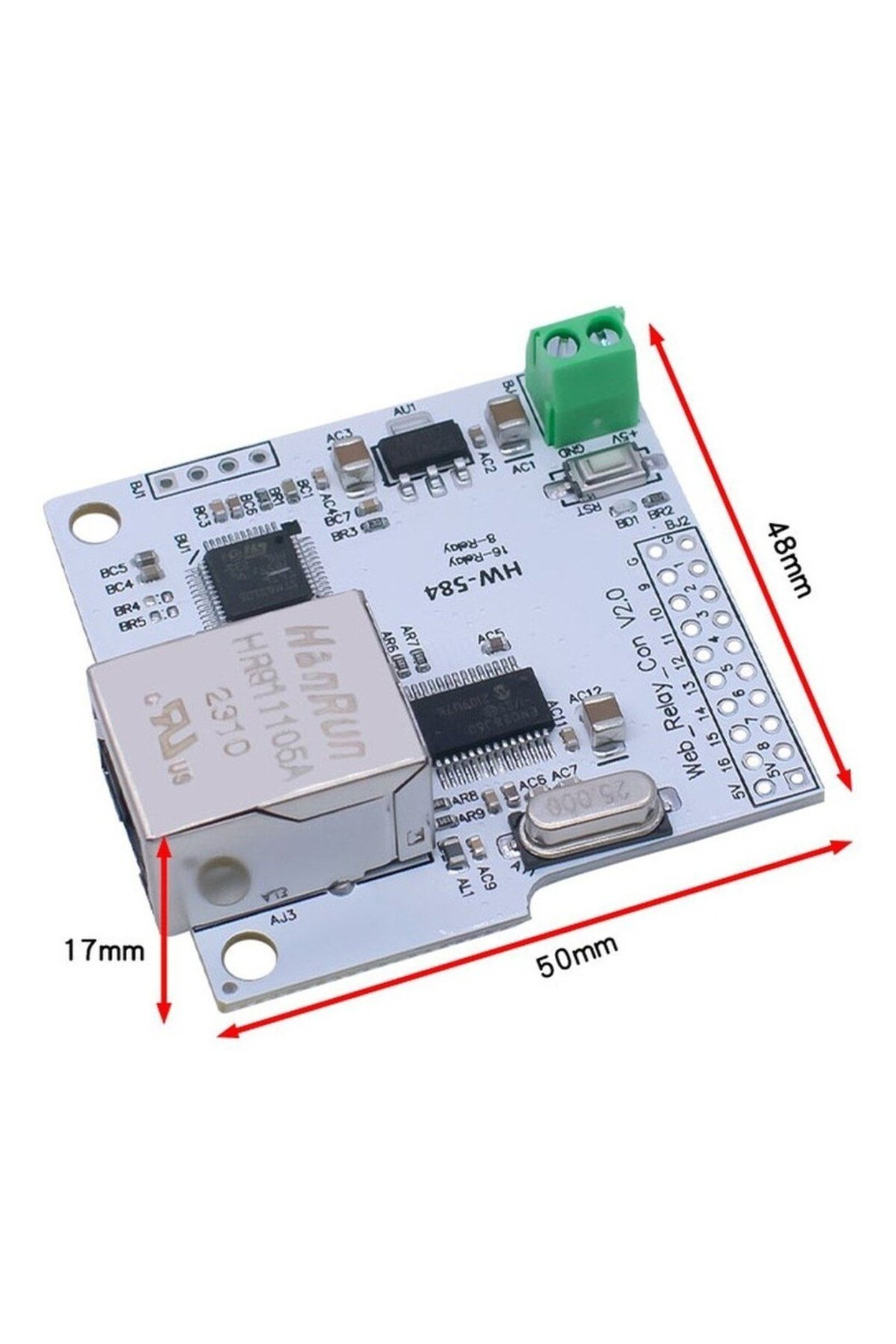

Kompakt ve Dayanıklı Tasarım: Yalnızca 50 mm uzunluk ve 48 mm genişlik ölçüleriyle pano içlerinde ve dar montaj kutularında minimum yer kaplar.
Geniş Besleme Uyumluluğu: Standart 5V DC besleme gerilimi ile çalışır ve vidalı klemens girişi sayesinde kablo montajı sağlam şekilde yapılır.
Dahili Alüminyum Soğutucu: Paket içinde yer alan alüminyum soğutucu blok, mikrodenetleyici veya güç katının ısı transferini kolaylaştırarak kesintisiz çalışmayı destekler.
Donanımsal Reset ve Fabrika Ayarı Butonu: Kart üzerindeki fiziksel buton ile ağ ayarları ve IP parametreleri pratik şekilde fabrika varsayılanlarına döndürülebilir.
Durum Geri Bildirim Desteği: Özel komut yapısı sayesinde tüm çıkışların anlık açık ya da kapalı durumları tek bir veri dizisi halinde uzaktan sorgulanabilir.
Yüksek Sıcaklık Dayanımı: Geniş çalışma sıcaklığı aralığı ile zorlu ortam koşullarında ve pano ortamlarında güvenilir sergiler.

Kullanım Alanları
Akıllı Ev ve Bina Otomasyonu: Konutlarda aydınlatma hatlarının, panjurların, sulama pompalarının ve priz hatlarının yerel ağ üzerinden kontrol edilmesini sağlar. Akıllı telefon veya yerel ağdaki herhangi bir bilgisayar üzerinden evdeki anahtarlama mekanizmaları kolayca yönetilebilir.
Merkezi Güç ve Sistem Yönetimi: Veri merkezlerinde, sunucu odalarında veya atölyelerde kilitlenen cihazların uzaktan yeniden başlatılması amacıyla harici röleler üzerinden enerji hattı kesilip tekrar verilebilir. Bu durum yerinde fiziksel müdahale ihtiyacını ortadan kaldırır.
Fabrika ve Atölye Otomasyonu: Üretim hatlarında yer alan uyarı sirenleri, konveyör bant kontrol devreleri, pnomatik valfler ve sinyal kuleleri ethernet altyapısı üzerinden merkezi bir kontrol yazılımı ile yönetilebilir.
Tarım ve Sera Otomasyonu: Seralarda sıcaklık ve nem durumuna göre havalandırma fanlarının, ısıtma perdelerinin ve damla sulama vanalarının uzaktan programlı biçimde anahtarlanmasına imkan tanır.
Güvenlik ve Giriş Kontrol Sistemleri: Turnikeler, bariyer motorları, manyetik kapı kilitleri ve güvenlik aydınlatmaları ağ üzerinden gelen doğrulanmış komutlarla güvenli şekilde aktif edilebilir.
Enerji Verimliliği ve Ofis Yönetimi: Mesai saatleri dışında unutulan ofis ışıklarının, klimaların veya tabela aydınlatmalarının zaman ayarlı komutlarla otomatik olarak devre dışı bırakılması için ideal bir donanım altyapısı sunar.

Uyumluluk, Bağlantı ve Kullanım
Bağlantı Terminalleri ve Pin Yapısı:
+5V: Kartın çalışması için gerekli pozitif doğru akım besleme terminalidir. Vidalı klemens üzerinde açıkça etiketlenmiştir.
GND: Güç kaynağının negatif kutup referans terminalidir.
RST: Kart üzerindeki mikrodenetleyici ve ağ birimini sıfırlayan donanımsal buton girişidir.
1 ile 16 Arası Pinler: Harici röle sürücü modüllerine giden kontrol sinyali çıkışlarıdır. Her pin ilgili röle kanalının sürülmesini sağlar.
5V Çıkış Pini: Harici röle kartının lojik beslemesini sağlamak amacıyla header üzerinde yer alan yardımcı pozitif gerilim hattıdır.
G Çıkış Pini: Harici röle kartının ortak toprak hattı için header grubunda bulunan negatif kutup pinidir.
RJ45 Soketi: Standart CAT5, CAT6 veya CAT7 ethernet ağ kablolarının doğrudan takıldığı dişi ağ bağlantı arayüzüdür.
Kurulum ve Bağlantı Aşamaları:
İlk adım olarak kartın yanında gelen alüminyum soğutucu blok, mikrodenetleyici entegresinin üzerine dikkatlice yerleştirilir. Ardından paketten çıkan dişi bağlantı konnektörü, kullanılacak harici röle kartının kablo bağlantı tipine göre kontrol pinlerinin bulunduğu header alanına lehimlenir veya doğrudan geçmeli olarak takılır.
İkinci adımda temiz ve regüleli bir 5V DC güç kaynağından gelen kablolar yeşil renkli vidalı klemense bağlanır. Bu bağlantıda kutup yönüne büyük önem verilmelidir; pozitif hat +5V klemensine, negatif hat ise GND klemensine vidalanmalıdır. Enerji verilmeden önce kabloların gevşek olmadığı ve birbirine temas etmediği kontrol edilir.
Üçüncü adımda standart bir ethernet ara kablosu kullanılarak kartın RJ45 yuvası, modem, ağ anahtarı (switch) veya yönlendirici cihazın boş bir portuna bağlanır. Güç verildiğinde RJ45 soketi üzerindeki gösterge ışıkları aktif hale gelerek bağlantının kurulduğunu doğrular.
Dördüncü adımda bilgisayarın ağ yapılandırması kart ile aynı yerel IP bloğuna alınır. Kartın fabrika çıkış varsayılan yerel adresi 192.168.1.4 ve port değeri 30000 olarak tanımlıdır. Bilgisayar ağ ayarlarında alt ağ maskesi 255.255.255.0 ve IP adresi 192.168.1.X şeklinde yapılandırıldıktan sonra web tarayıcısının adres çubuğuna ilgili IP ve port girilerek kontrol ekranına ulaşılır.
Uyumlu Platformlar:
Ürün, standart TCP/IP protokolünü destekleyen tüm ağ donanımları ile uyumludur. Arduino tabanlı ağ kütüphaneleri ile uyumludur. Raspberry Pi modelleri ve tek kart bilgisayarlar ile uyumludur. Home Assistant, openHAB ve Node-RED gibi açık kaynak otomasyon platformları ile uyumludur. Windows, Linux ve macOS işletim sistemlerinde çalışan özel yazılımlarla doğrudan soket bağlantısı kurularak kullanılabilir.

Avantajlar ve Faydalar
Kablolu Ağ Kararlılığı: Kablosuz haberleşme sistemlerinde sıklıkla karşılaşılan sinyal zayıflaması, parazit, kopma ve kanal çakışması gibi olumsuzluklar kablolu ethernet bağlantısı sayesinde yaşanmaz. Veri paketleri milisaniyeler mertebesinde hedefe ulaşır.
Yüksek Kanal Kapasitesi: Tek bir modül üzerinden 16 ayrı kanalın kontrol edilebilmesi, pano içinde birden fazla kart kullanma ihtiyacını ortadan kaldırarak montaj kolaylığı ve alan tasarrufu sağlar.
Açık ve Sade Komut Yapısı: Özel veya karmaşık kütüphanelere gerek kalmadan, yalnızca tek satırlık standart web adresi veya soket komutları gönderilerek tüm kanallar bağımsız şekilde tetiklenebilir.
Maliyet ve Enerji Verimliliği: Düşük güç tüketimi sayesinde sürekli açık kalan sistemlerde minimum enerji harcar. Kontrol işlemleri için yüksek maliyetli endüstriyel bilgisayarların yerine ekonomik bir donanım alternatifi oluşturur.
Modüler Yapı Özgürlüğü: Kart üzerinde dahili mekanik röle bulunmaması, kullanıcının ihtiyacına göre optokuplör korumalı, solid state (katı hal) veya standart mekanik röle kartlarını serbestçe seçebilmesine olanak tanır.

Kimler İçin Uygundur?
Otomasyon Teknisyenleri ve Mühendisler: Pano imalatı yapan, uzaktan saha ekipmanlarını izlemek ve yönetmek isteyen teknik personeller için güvenilir ve standartlara uygun bir çözümdür.
Maker Toplulukları ve Geliştiriciler: Kendi akıllı ev veya nesnelerin interneti (IoT) sistemlerini kuran, ağ üzerinden cihaz yönetimi gerçekleştirmek isteyen donanım meraklıları için esnek bir geliştirme modülüdür.
Sistem Yöneticileri ve BT Çalışanları: Ağ kabinlerinde yer alan sunucuları, modemleri veya ağ yönlendiricilerini uzaktan yeniden başlatmak üzere acil durum kontrol altyapısı kurmak isteyen bilişim çalışanlarına hitap eder.
Meslek Lisesi ve Üniversite Öğrencileri: Mikrodenetleyici mimarisi, gömülü sistemlerde TCP/IP ağ haberleşmesi ve röle sürme mantığı üzerine pratik eğitim projeleri yürüten öğrenciler için eğitici bir donanımdır.
Atölye ve Küçük İşletme Sahipleri: İş yerindeki cihazları, aydınlatma gruplarını ve kompresör gibi yardımcı ekipmanları tek noktadan merkezi olarak devreye alıp devreden çıkarmak isteyen işletmeciler için pratiktir.

Doğru Ürünü Seçerken Dikkat Edilecekler
Besleme Gücü Kapasitesi: Kart yalnızca 5V DC gerilim ile çalışır. Doğrudan 12V veya 24V gibi yüksek gerilimler verilmemelidir. Ayrıca karta bağlanacak harici 16lı röle modülünün çekeceği toplam akım hesaplanmalı, besleme adaptörünün en az 5V 2A akım kapasitesine sahip olduğundan emin olunmalıdır.
Çıkış Sinyal Mantığı: Bu kart harici röle sürücü kartlarına mantıksal kontrol sinyali iletir. Doğrudan 220V alternatif akım yükleri bu kartın pinlerine bağlanamaz; mutlaka araya uygun akım ve gerilim değerlerine sahip bir röle sürücü devresi eklenmelidir.
Ağ Yapısı ve IP Blokları: Kartın varsayılan IP adresi 192.168.1.4 değerindedir. Eğer yerel ağınız farklı bir IP bloğunda çalışıyorsa (örneğin 192.168.0.X veya 10.0.0.X), ilk yapılandırma için bilgisayarınızı geçici olarak kartın IP bloğuna almanız gerekecektir.
Harici Röle Sayısı: Kart maksimum 16 kanala kadar kontrol sağlar. İhtiyacınız 8 kanal ise kart üzerindeki ilk 8 kanalı kullanabilir, gelecekte sistemi 16 kanala genişletme esnekliğini koruyabilirsiniz.

Güvenli Kullanım, Bakım ve Saklama
Kutup Yönüne Dikkat: Güç giriş klemensine yapılan bağlantılarda artı ve eksi kutupların doğru bağlandığı mutlaka teyit edilmelidir. Ters bağlantı durumunda regülatör ve mikrodenetleyici birimleri zarar görebilir.
Statik Elektrik Önlemleri: Kart kutusundan çıkarılırken ve montaj yapılırken statik elektrik deşarjına karşı dikkatli olunmalı, çıplak iletken yollara ve entegre bacaklarına doğrudan dokunmaktan kaçınılmalıdır.
Termal Yönetim: Kartın yoğun ağ trafiği ve sürekli açık çalışma durumlarında serin kalması için kutu içeriğinde gelen alüminyum soğutucu blok ana çip üzerine takılmalıdır. Modül kapalı bir pano içine yerleştirilecekse kutu içi hava sirkülasyonu sağlanmalıdır.
Neme ve Sıvıya Karşı Koruma: Kart açık devre kartı formundadır; doğrudan su teması, aşırı yoğuşma ve metal talaşı gibi iletken yabancı maddelerden kesinlikle uzak tutulmalıdır.
Mekanik Sabitleme: Kart üzerinde montaj için vida delikleri mevcuttur. Pano içine montaj yapılırken kartın alt yüzeyindeki lehim uçlarının metal zeminle temas etmemesi için uygun plastik yükseltici ayaklar kullanılmalıdır.

HW-584 16 Kanal Web Röle Kontrol Kartı Hakkında Sık Sorulan Sorular
HW-584 kartının varsayılan IP adresi ve portu nedir?
Kartın fabrika çıkış varsayılan IP adresi 192.168.1.4, varsayılan haberleşme portu ise 30000 olarak tanımlanmıştır.
Web tarayıcısı üzerinden kontrol arayüzüne nasıl ulaşılır?
Aynı yerel ağda bulunan bir bilgisayardan tarayıcı adres satırına 192.168.1.4:30000 yazılarak doğrudan yerleşik kontrol ekranına erişim sağlanır.
Bu kart tek başına 220V ampul veya motor sürebilir mi?
Hayır, bu kart üzerinde mekanik röle bulunmaz; harici röle modüllerini sürmek için kontrol sinyali üretir. Yüksek voltajlı yükleri kontrol etmek için harici bir röle modülü ile birlikte kullanılmalıdır.
Kart kaç volt besleme gerilimi ile çalışır?
Kart 5V DC besleme gerilimi ile çalışır. Kararlı çalışma için en az 5V 2A kapasiteli regüleli bir güç kaynağı önerilir.
Röleler HTTP komutları ile tek tek nasıl açılıp kapatılır?
Tarayıcı adres satırına veya yazılıma IP ve portun ardından kanal kodu girilir; örneğin 01 komutu birinci röleyi açarken, 00 komutu birinci röleyi kapatır.
Tüm rölelerin anlık durumu tek bir komutla sorgulanabilir mi?
Evet, 99 sorgu komutu gönderildiğinde kart geriye 16 basamaklı bir ASCII dizisi döndürerek hangi kanalların açık, hangilerinin kapalı olduğunu bildirir.
Kart fabrika ayarlarına nasıl geri döndürülür?
Kart üzerinde yer alan reset butonuna basılı tutularak gösterge ışığının durumu takip edilir ve bırakıldığında cihaz varsayılan IP ve ağ ayarlarına geri döner.
Ağ kablosu olarak hangi tip kablolar kullanılabilir?
Standart RJ45 uçlu CAT5, CAT5e, CAT6 ve CAT7 ethernet ara kabloları güvenle kullanılabilir.
İnternet üzerinden uzaktan kontrol mümkün müdür?
Evet, bağlı olduğu modemin yönetim panelinden ilgili IP ve porta port yönlendirme yapılarak ya da güvenli yerel ağ tüneli kurularak uzaktan kontrol edilebilir.
Kart üzerindeki ENC28J60 çipinin görevi nedir?
Microchip firması tarafından üretilen ENC28J60, kablolu ağ paketlerini işleyerek mikrodenetleyici ile ağ hattı arasındaki SPI haberleşmesini yürüten bağımsız Ethernet kontrol ünitesidir.

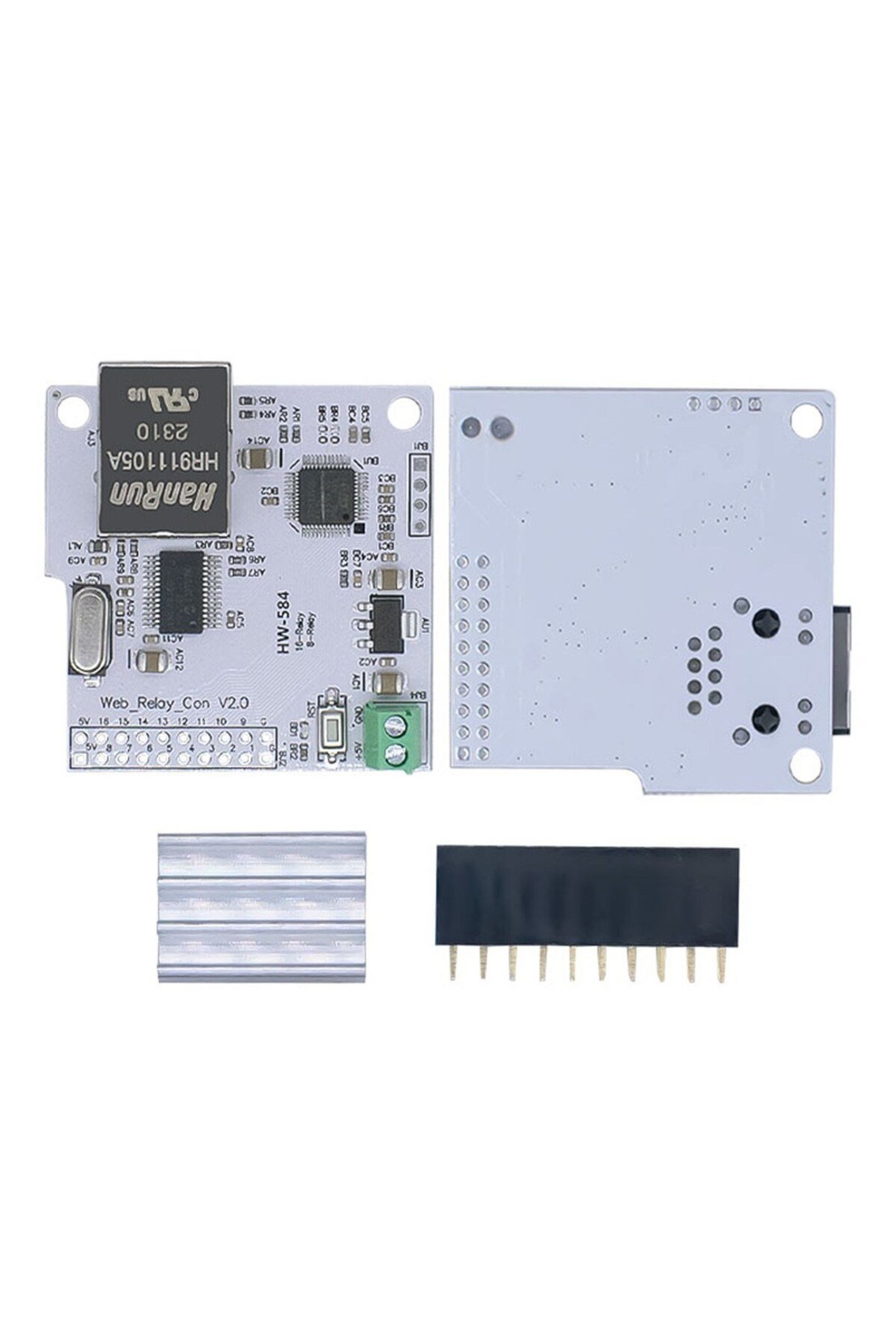

Paket İçeriği

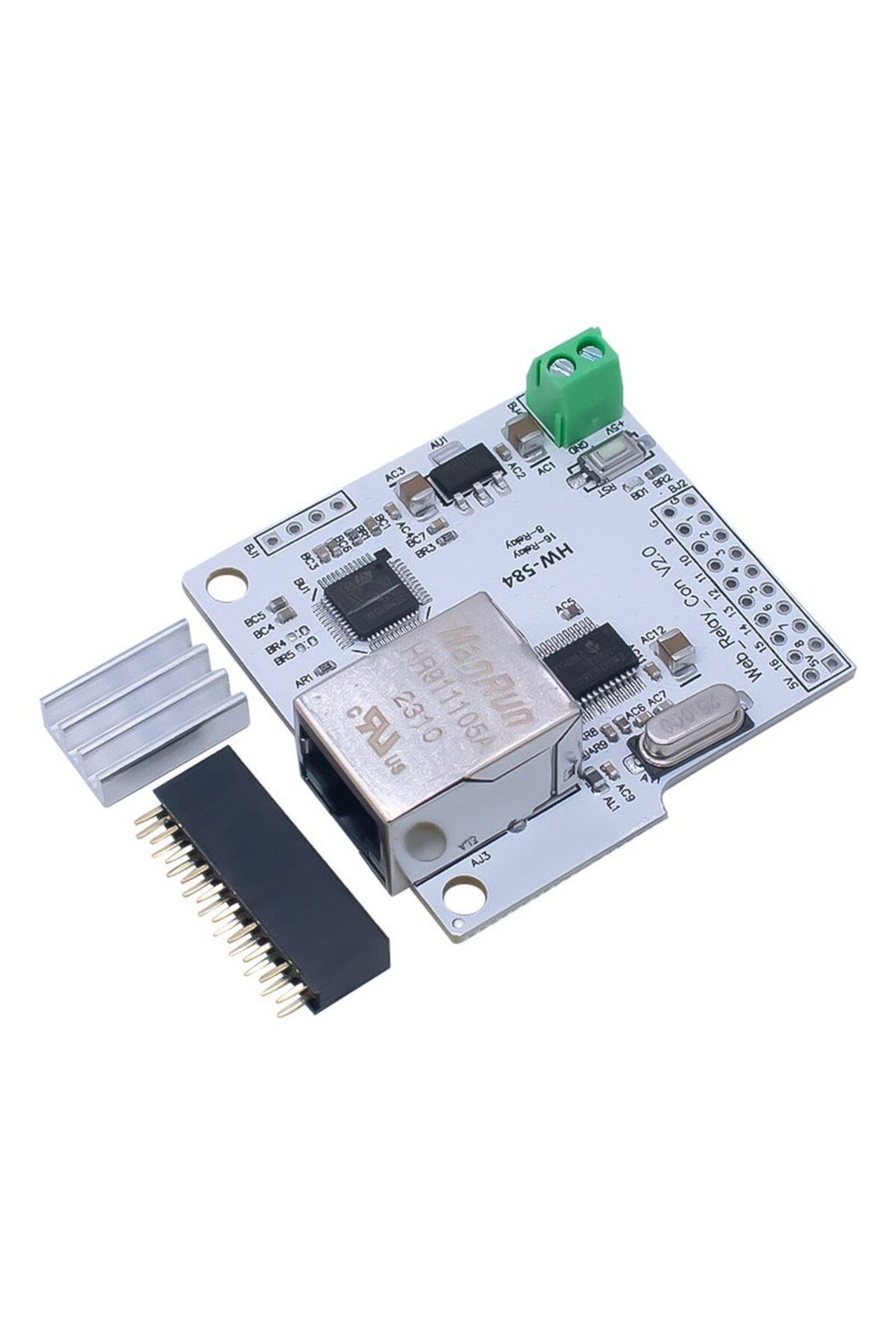

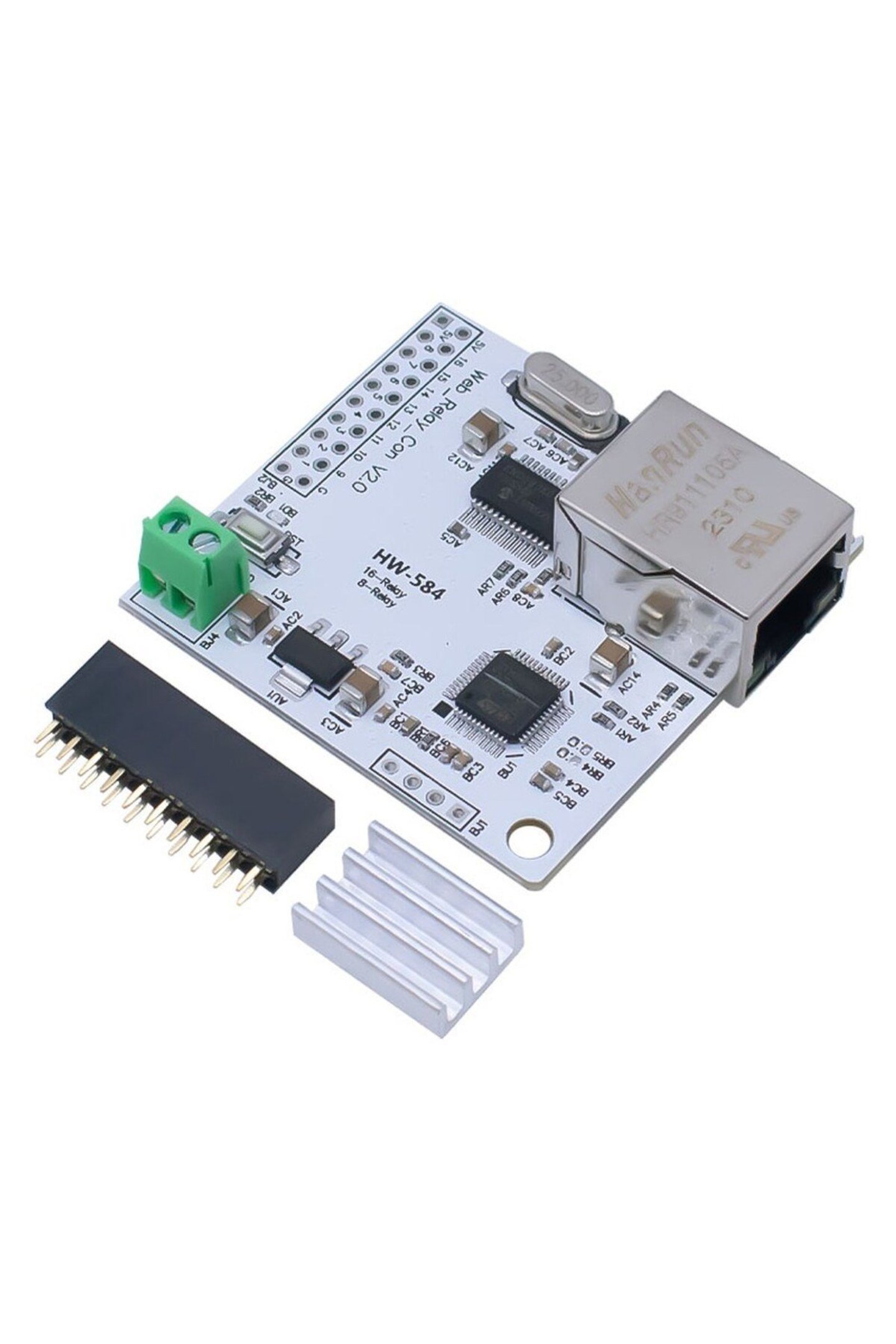

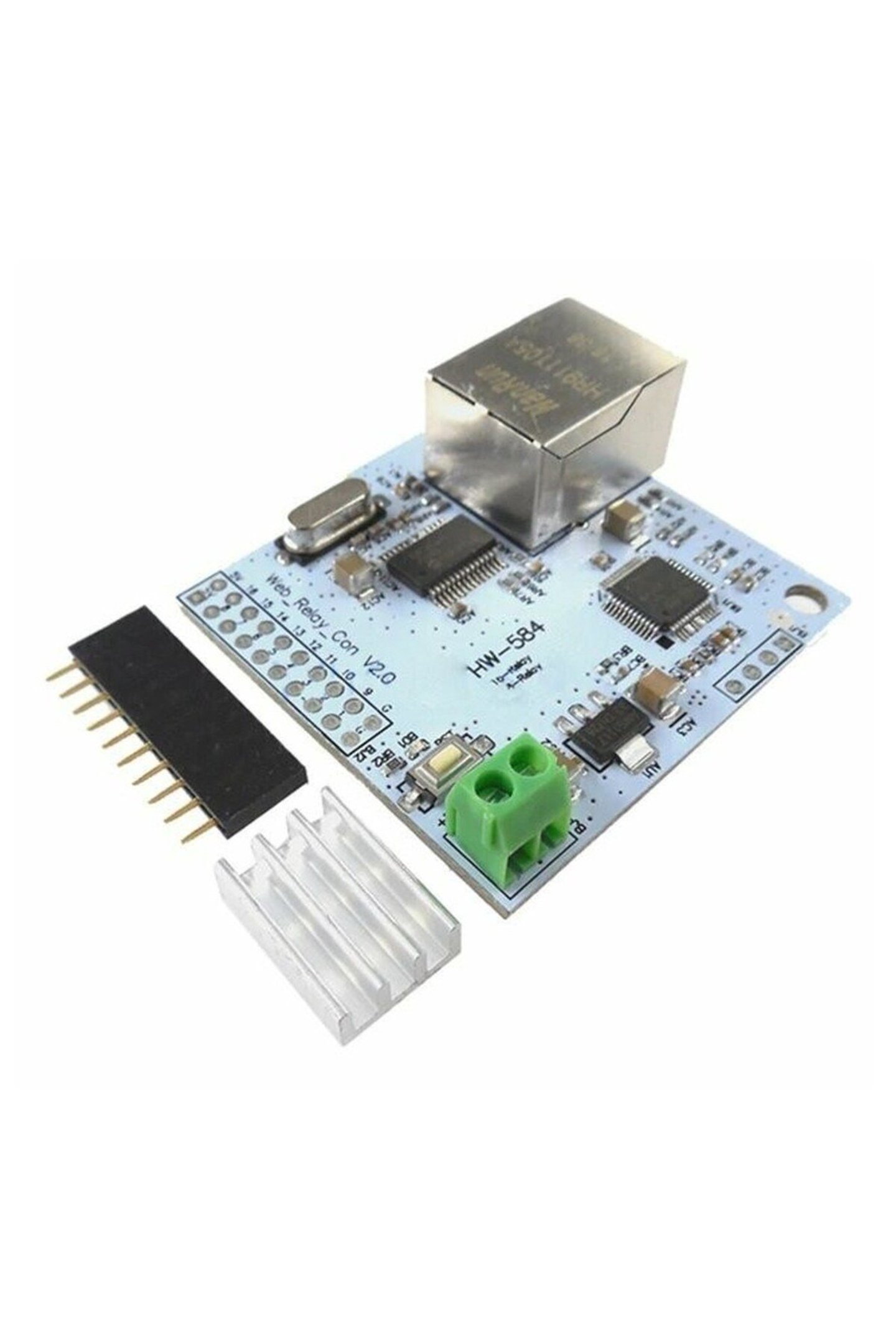

1 adet HW-584 16 Kanal Ethernet Web Röle Kontrol Kartı
1 adet Alüminyum Soğutucu Blok
1 adet Çoklu Dişi Bağlantı Konnektörü

Teknik Özellikler
Model: HW-584
Ürün Tipi: 16 Kanal Ethernet Ağ Röle Kontrol Kartı
Ağ Kontrol Entegresi: ENC28J60
Ağ Bağlantı Arayüzü: Dahili İzolasyon Trafolu RJ45 Dişi Soket
Çalışma Gerilimi: 5V DC
Önerilen Güç Kaynağı: 5V DC 2A
Kanal Sayısı: 16 Kanal Harici Röle Çıkış Sinyali
Varsayılan IP Adresi: 192.168.1.4
Varsayılan Haberleşme Portu: 30000
Desteklenen Temel Protokoller: TCP/IP, HTTP
Kullanıcı Arayüzü: Dahili Web Tarayıcı Yönetim Ekranı
Giriş Bağlantı Tipi: 2 Pin Vidalı Klemens (+5V, GND)
Çıkış Bağlantı Tipi: 2.54 mm Standart Pin Dizilimi Header Yuvaları
Donanımsal Fonksiyonlar: Donanımsal Reset ve Fabrika Ayarı Butonu
Boyutlar: 50 mm x 48 mm x 17 mm
Ağırlık: 18.2 g (soğutucu ve konnektör dahil)
Çalışma Sıcaklığı: -30°C ile +85°C arası
Uyumlu Platformlar: Arduino ile uyumludur, Raspberry Pi ile uyumludur, Home Assistant ve genel TCP/IP destekleyen tüm sistemler ile uyumludur
Menşei: Çin Halk Cumhuriyeti

HW-584 16 Kanal Ethernet Web Röle Kontrol Kartı 5V RJ45 Ağ Modülü

ENC28J60 Denetleyicili Uzaktan Ağ ve İnternet Üzerinden 16 Çıkış Yönetim Modülü

HW-584 16 Kanal Ethernet Web Röle Kontrol Kartı 5V RJ45 Ağ Modülü

ENC28J60 Denetleyicili Uzaktan Ağ ve İnternet Üzerinden 16 Çıkış Yönetim Modülü
