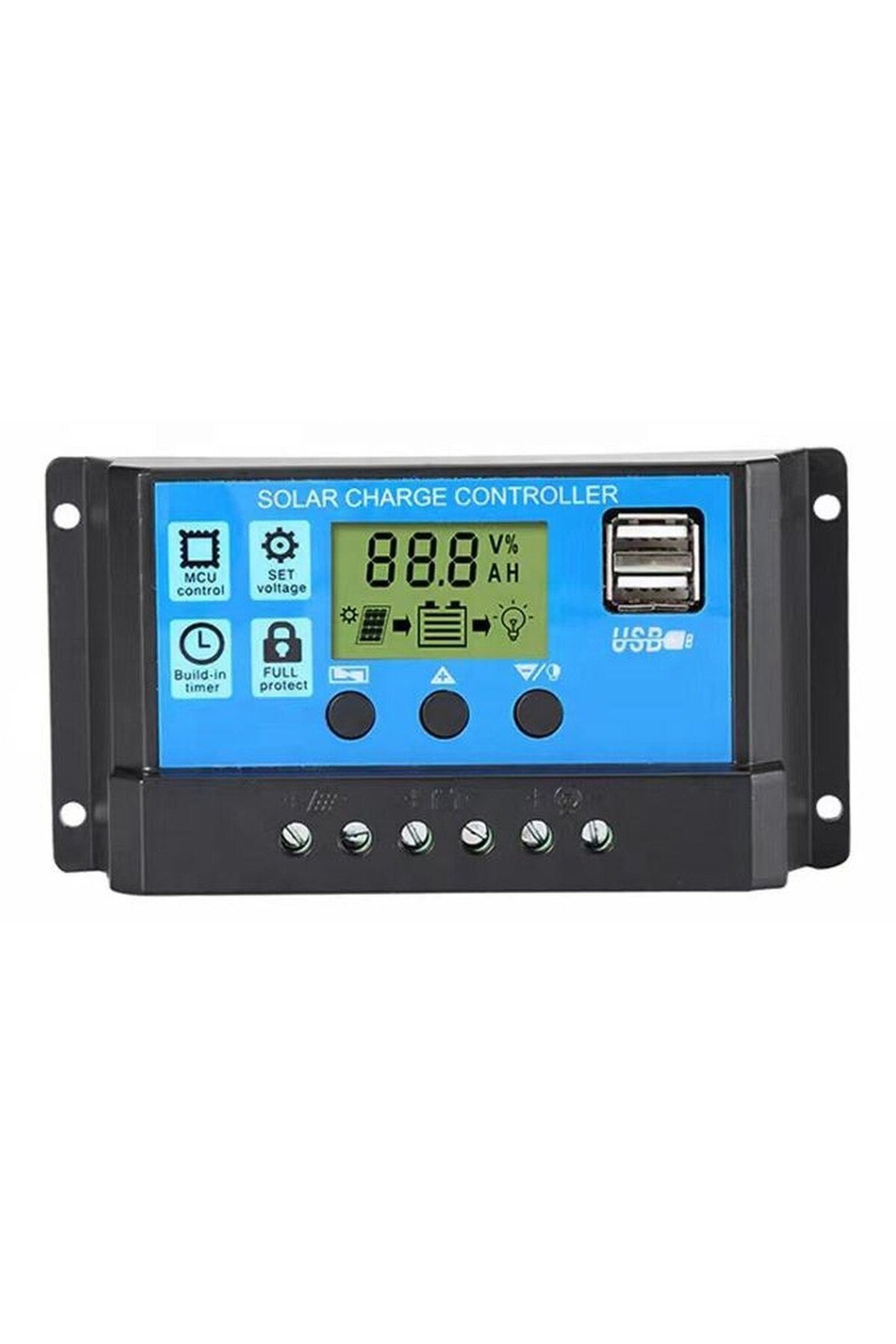

Güneş Paneli Şarj Kontrol Cihazı Regülatörü 20A 12V 24V LCD Ekran Çift USB Çıkışlı PWM Akü Şarj Regülatörü Solar Panel Kontrol Ünitesi
Otomatik Sistem Voltajı Algılama ve Akü Koruma Özellikli Karavan Bağ Evi Solar Enerji Regülatörü
Ürün Açıklaması RBL-20A güneş paneli şarj kontrol cihazı, 12V ve 24V sistemlerde 20A akım kapasitesiyle güneş panellerinden gelen enerjiyi düzenleyen akıllı bir regülatördür. Fotovoltaik güneş panellerinin ürettiği değişken doğru akım enerjisini hassas bir denetim süzgecinden geçirerek akü grubuna güvenle aktarır. Gelişmiş mikrodenetleyici mimarisi, aydınlatmalı geniş LCD ekranı, iki adet USB güç çıkışı ve kapsamlı elektriksel koruma altyapısıyla bağımsız enerji sistemlerinde kararlı bir çalışma dengesi kurar.
RBL-20A Güneş Paneli Şarj Kontrol Cihazı Nedir ve Ne İşe Yarar Güneş enerjisi sistemlerinde fotovoltaik paneller gün boyunca değişen güneş açısı, bulutlanma ve hava sıcaklığına bağlı olarak dalgalı bir gerilim üretir. Standart bir 12V güneş paneli doğrudan güneş altında 18V ile 22V arasında açık devre gerilimine ulaşabilir. Bu yüksek gerilimin hiçbir denetim olmadan doğrudan 12V nominal değerli bir aküye verilmesi, akü plakalarının aşırı ısınmasına, elektrolit kaynamasına, kurşun plakaların korozyona uğramasına ve akünün kısa sürede kullanılamaz hale gelmesine neden olur. RBL-20A güneş paneli şarj kontrol cihazı regülatörü, paneller ile akü grubu arasında yer alarak bu enerji akışını milisaniyeler düzeyinde denetleyen merkezi bir yönetim birimidir.
Cihazın temel çalışma prensibi, darbe genişlik modülasyonu olarak bilinen PWM teknolojisine dayanır. PWM yöntemi, güneş panelinden gelen gücü doğrudan ve kontrolsüzce aküye aktarmak yerine, yüksek frekanslı yarı iletken anahtarlama elemanları olan MOSFET bileşenleri üzerinden belirli aralıklarla iletir. Akü boşken şarj akımı en yüksek seviyede tutulur, akü dolmaya yaklaştıkça darbe genişlikleri daraltılarak akım kademeli olarak azaltılır. Akü tam doyuma ulaştığında ise cihaz yüzdürme şarjı aşamasına geçerek akünün kendi kendine boşalmasını engelleyecek hassas bir dengeleme gerilimi uygular. Böylece akü hücreleri aşırı şarj stresine maruz kalmadan kapasitesini tam olarak doldurur.
RBL-20A modelinin sunduğu bir diğer kritik işlev ise akü deşarj koruması ve yük yönetimidir. Cihaz üzerinde yer alan DC yük çıkış klemensleri, akü gerilimini anlık olarak takip eder. Aküdeki enerji seviyesi kritik bir eşiğin altına indiğinde, cihaz DC çıkışını otomatik olarak keserek derin deşarj durumunu önler. Derin deşarja maruz kalan kimyasal piller ve kurşun plakalı aküler geri dönüşü olmayan kapasite kayıpları yaşar. Cihaz bu koruma eşikleri sayesinde depolama birimlerinin servis ömrünü belirgin biçimde uzatır. Güneşin batmasının ardından panellerin elektrik üretimi durduğunda, aküdeki enerjinin panel yüzeyine geri akmasını engelleyen dahili çift MOSFET koruması da sistem güvenliğini yirmi dört saat boyunca kesintisiz kılar.
Gövde üzerinde konumlandırılmış olan iki adet USB Type-A güç portu, bağımsız enerji sistemlerinde ek bir adaptöre veya karmaşık çeviricilere ihtiyaç duymadan 5V ile çalışan elektronik cihazların doğrudan beslenmesine olanak tanır. Geniş dijital LCD panel, sistemdeki panel gerilimini, akü voltaj durumunu, doluluk oranını, anlık şarj akışını ve yük çıkış durumunu grafiksel simgeler eşliğinde kullanıcıya sunar. Bu sayede güneş enerjisi tesisatının anlık performansını izlemek ve ihtiyaç duyulan parametreleri gövdedeki üç adet kontrol tuşu aracılığıyla kolayca düzenlemek mümkün hale gelir.
Öne Çıkan Özellikler Akıllı PWM Şarj Yönetimi: Akü sağlığını korumak ve şarj verimini optimize etmek amacıyla tasarlanmış çok aşamalı darbe genişlik modülasyonlu akıllı şarj algoritması. Otomatik Sistem Gerilimi Tanıma: 12V veya 24V doğru akım akü sistemlerini ilk bağlantı anında otomatik olarak tespit ederek çalışma parametrelerini sisteme göre belirleme kabiliyeti. Geniş Bilgilendirici LCD Ekran: Anlık akü voltajını, şarj durumunu, panel bağlantısını, yük çıkış durumunu ve çalışma sayaçlarını gösteren aydınlatmalı dijital gösterge. Çift USB Güç Çıkışı: Harici bir adaptöre gerek kalmadan akıllı telefonları, taşınabilir aydınlatma gereçlerini ve küçük elektronik cihazları besleyebilen iki adet 5V USB Type-A bağlantı noktası. Geniş Akü Tipi Uyumluluğu: Sulu, jel ve mühürlü AGM kurşun-asit akülerin yanı sıra lityum iyon ve lityum demir fosfat batarya türlerini destekleyen seçilebilir kimya profilleri. Özelleştirilebilir Gerilim Parametreleri: Yüzdürme şarjı gerilimi, düşük gerilim deşarj kesme sınırı ve yeniden bağlanma gerilimi gibi kritik değerleri tuş takımı üzerinden ayarlayabilme imkanı. Gelişmiş DC Yük Kontrol Seçenekleri: Sürekli yirmi dört saat açık kalabilen, güneş battığında devreye girip belirlenen saat kadar çalışan veya sadece gece boyunca aktif olan aydınlatma profilleri. Ters Akım Akış Koruması: Karanlık saatlerde aküde depolanan enerjinin güneş panellerine doğru geri akmasını ve enerji israfını engelleyen dahili çift MOSFET blokaj devresi. Kapsamlı Elektriksel Güvenlik Altyapısı: Çıkış kısa devresi, aşırı yüklenme, ters kutup bağlantısı ve aşırı deşarj durumlarında devreye giren entegre elektronik koruma katmanları. Düşük İç Güç Tüketimi: Bekleme durumunda 10 miliamperin altında enerji harcayarak akü grubuna ekstra yük bindirmeyen optimize edilmiş düşük güç tüketimli mikroişlemci mimarisi. Dayanıklı Kompakt Gövde Tasarımı: Montaj kulakçıkları sayesinde duvar, pano veya panel yüzeylerine kolayca sabitlenebilen, ısı dağılımını dengeli sağlayan sağlam plastik dış kasa yapısı. Geniş Kesitli Vidalı Klemensler: Güçlü kablo tutuşu sağlayan, 10 AWG standardına kadar iletken kesitlerini destekleyen sağlam vida sıkıştırmalı terminal bloğu.
Kullanım Alanları Bağ ve Dağ Evleri ile Şebekeden Bağımsız Yaşam Alanları: Elektrik şebekesinin bulunmadığı kırsal konutlarda, hobi bahçelerinde ve yayla evlerinde temel aydınlatma, küçük televizyon, radyo ve iletişim cihazlarının gereksinim duyduğu doğru akım enerjisini depolamak için kurulan güneş enerjisi sistemlerinin ana denetim merkezi olarak görev yapar. Panellerden gelen gücü gün boyu akülere depolayarak gece saatlerinde kesintisiz bir aydınlatma altyapısı oluşturulmasını sağlar.
Karavan, Motokaravan ve Çekme Karavan Elektrik Sistemleri: Mobil yaşam alanlarında yaşam akülerinin güneş panelleriyle güvenli ve dengeli bir biçimde şarj edilmesi amacıyla tercih edilir. Sarsıntılı yol koşullarına uygun kompakt tasarımı ve dahili USB portları sayesinde kamp alanlarında veya doğada konaklama esnasında telefon, tablet ve taşınabilir aksesuarların kolayca şarj edilmesine imkan tanır.
Tekne, Yat ve Deniz Araçları: Marinalardan uzakta demirleyen veya seyir halinde olan teknelerde servis akülerinin şarj seviyesini korumak, sintine pompası, seyir fenerleri ve güverte aydınlatması gibi düşük gerilimli doğru akım alıcılarının güvenle beslenmesini sağlamak için kullanılır. Ters akım koruması sayesinde güneş batınca akü enerjisinin güverte panellerine sızmasını önler.
Tarımsal Sulama, Arıcılık ve Hayvancılık Tesisleri: Kırsal arazilerde konumlandırılan otomatik sulama vanaları, elektrikli çit sistemleri, arılık izleme istasyonları, kümes aydınlatmaları ve yemleme otomasyonlarında kullanılan akülerin sürdürülebilir biçimde dolu kalmasını sağlar. Zaman ayarlı yük profilleri sayesinde gece belirli saatlerde elektrikli çitlerin veya güvenlik lambalarının devreye girmesine yardımcı olur.
Güneş Enerjili Sokak, Bahçe ve Güvenlik Aydınlatmaları: Park, bahçe, yürüyüş yolu, şantiye ve çevre çiti aydınlatmalarında fotovoltaik panelleri ışık sensörü gibi kullanarak gün batımında lambaları otomatik olarak açan, gün doğumunda ise kapatan alacakaranlık aydınlatma profiliyle otonom sokak armatürlerinin yönetimini üstlenir.
Saha Güvenlik Kameraları ve Uzaktan İzleme Noktaları: Kablosuz internet aktarıcıları, 4G güvenlik kameraları, meteoroloji istasyonları ve deprem erken uyarı sensörleri gibi merkezi enerji hattından uzak noktalarda kesintisiz çalışması gereken bağımsız izleme donanımlarının güç gereksinimini regüle eder.

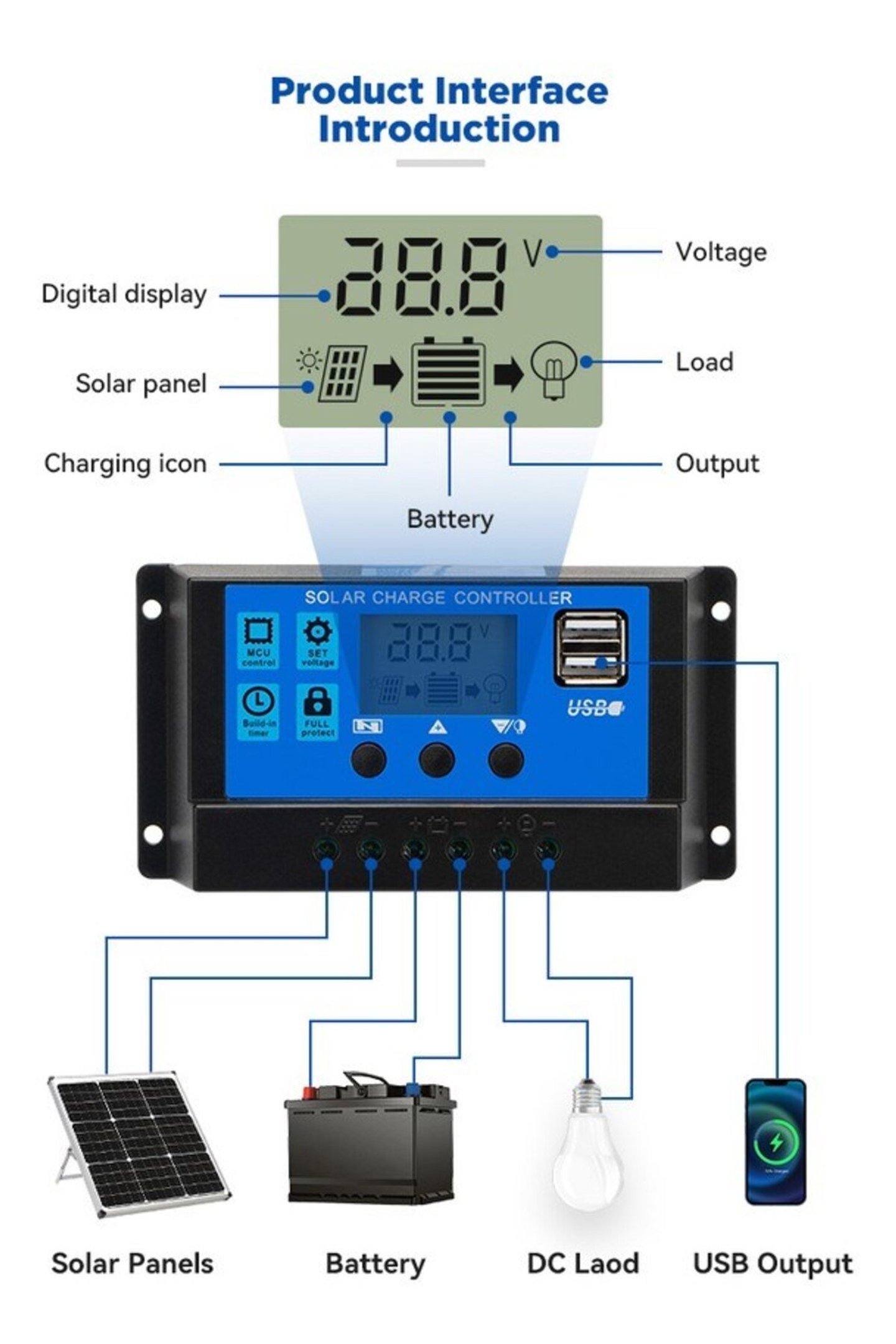

Uyumluluk, Bağlantı ve Kullanım Cihazın üzerinde altı adet yüksek dayanımlı vidalı terminal yer alır. Bu terminallerin doğru bağlantı sırasıyla bağlanması cihazın ve sisteme dahil diğer bileşenlerin güvenliği açısından temel kuraldır. Terminallerin işlevleri soldan sağa şu şekildedir: Güneş Paneli Artı Girişi: Güneş panelinden gelen pozitif kutup kablosunun bağlandığı terminal noktasıdır. Güneş Paneli Eksi Girişi: Güneş panelinden gelen negatif kutup kablosunun bağlandığı terminal noktasıdır. Akü Artı Terminali: Akü grubunun pozitif kutup başına bağlanan terminal noktasıdır. Akü Eksi Terminali: Akü grubunun negatif kutup başına bağlanan terminal noktasıdır. DC Yük Artı Çıkışı: Doğrudan 12V veya 24V ile çalışan lamba, fan gibi alıcıların pozitif besleme terminalidir. DC Yük Eksi Çıkışı: Doğrudan 12V veya 24V ile çalışan alıcıların negatif besleme terminalidir.

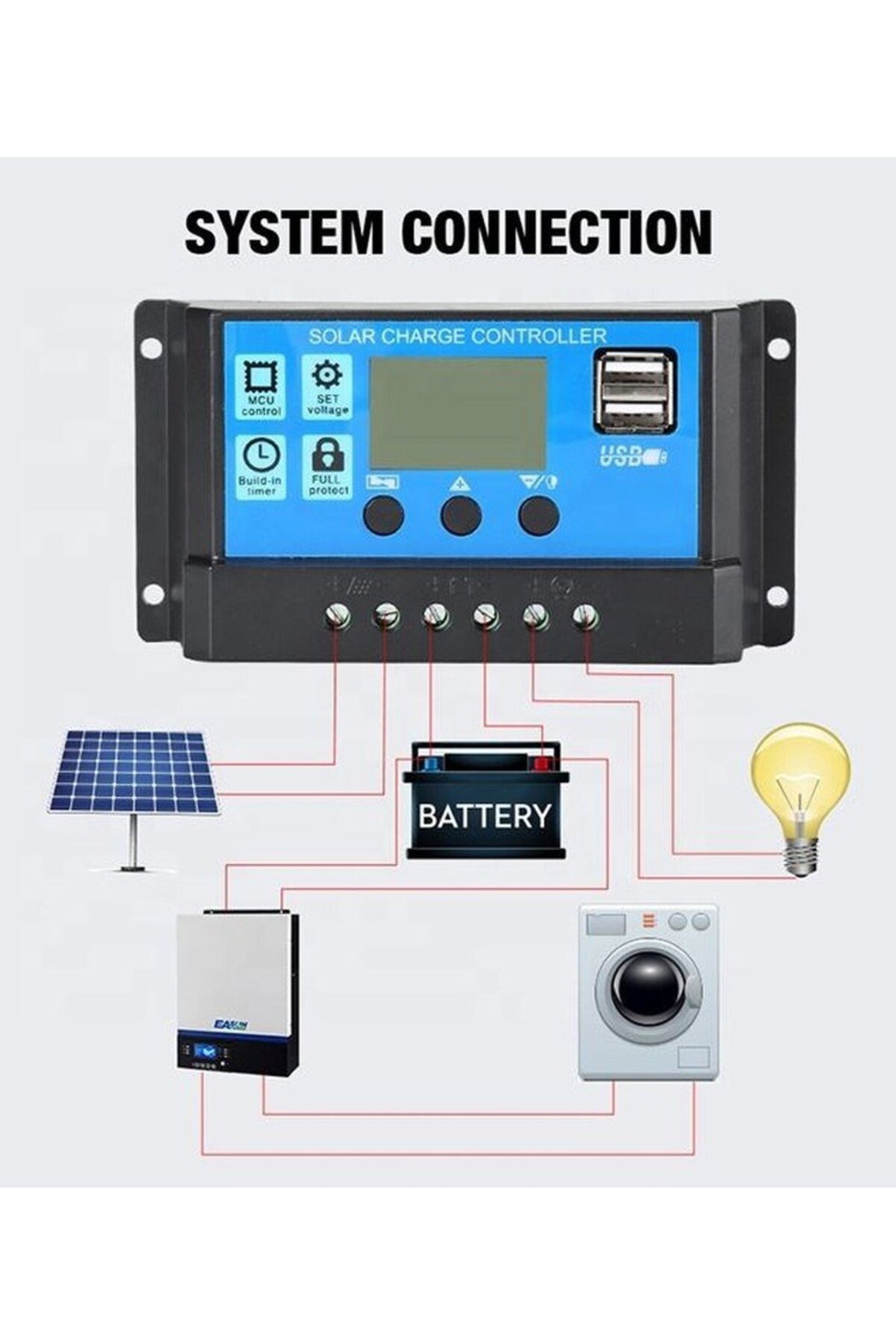

Sistemin montajı gerçekleştirilirken bağlantı sırası hayati önem taşır. İlk olarak akü kabloları cihazın ilgili artı ve eksi klemenslerine bağlanmalıdır. Akü bağlandığı anda cihazın dahili işlemcisi akü enerjisiyle uyanır, sistemin 12V mu yoksa 24V mu olduğunu otomatik olarak analiz eder ve LCD ekranında voltaj değerini gösterir. İkinci adımda güneş panelinden gelen kablolar artı ve eksi kutuplara dikkat edilerek panel klemenslerine bağlanır. Bu aşamada panel gerilimi akü geriliminden yüksekse LCD ekranda güneş paneli simgesi ve şarj okunun aktifleştiği gözlemlenir. Son adımda ise çalıştırılmak istenen 12V veya 24V doğru akım lambaları ya da fanları DC yük klemenslerine bağlanır. Sistemi sökerken ise bu sürecin tam tersi uygulanır; önce yük kabloları, ardından güneş paneli kabloları ve en son akü kabloları ayrılır.
Kritik Güç Çevirici Uyarısı: 220V alternatif akım üreten inverter cihazları kesinlikle kontrol cihazının DC yük çıkış terminallerine bağlanmamalıdır. İnverterler devreye girdikleri anda veya üzerlerine bir yük bindiğinde kontrol ünitesinin izin verilen çıkış sınırının çok üzerinde anlık çekiş akımları oluşturur. Bu durum regülatörün yük kontrol anahtarlarının yanmasına yol açabilir. Bu nedenle inverter bağlantısı her zaman kalın kesitli kablolar ve uygun bir sigorta aracılığıyla doğrudan akü kutup başlarına yapılmalıdır.
Akü Kimyası Seçimi ve Parametre Ayarları: Gövdedeki sol menü tuşuna basılarak ekranda akü tipi menüsüne gelinir. Menü tuşuna birkaç saniye basılı tutulduğunda değer yanıp sönmeye başlar. Yukarı ve aşağı tuşlarıyla akü tipi b1 mühürlü, sulu ve jel kurşun-asit aküler için, b2 lityum iyon üç serili hücreler için, b3 lityum demir fosfat dört serili hücreler için belirlenir. Ayar tamamlandıktan sonra menü tuşuna tekrar basılı tutularak veya birkaç saniye beklenerek kayıt işlemi tamamlanır.
Uyumlu Platform ve Ekipmanlar: Bu cihaz standart mono kristal, poli kristal ve esnek fotovoltaik güneş panelleri ile tam uyumludur. Kurşun-asit, kuru, jel, AGM, 3S lityum iyon ve 4S LiFePO4 batarya paketleri ile uyumlu bir çalışma sergiler.
Avantajlar ve Faydalar Yatırım Ömrünü Uzatan Akıllı Koruma: Güneş enerjisi sistemlerinin en yüksek maliyetli bileşeni genellikle akü grubudur. Çok aşamalı PWM şarj algoritması ve derin deşarj engelleme özelliği sayesinde akülerin kapasite kaybetmeden binlerce döngü boyunca sağlıklı kalmasını sağlar, akü yenileme masraflarını belirgin biçimde azaltır.
Kurulum ve Kullanım Kolaylığı: Karmaşık yazılımlara, bilgisayar bağlantılarına veya özel programlama aygıtlarına ihtiyaç duymadan, ön yüzeydeki anlaşılır LCD ekran ve üç adet tuş üzerinden tüm ayarların dakikalar içinde yapılandırılmasına imkan tanır. Otomatik voltaj tespiti sayesinde kullanıcı hatasından kaynaklanabilecek voltaj seçim yanlışlıklarını ortadan kaldırır.
Pratik Enerji Dağıtımı: Çift USB çıkış arabirimi, doğada ya da arazide vakit geçirirken ek çevirici ve şarj aletleri taşımadan mobil telefonların, fenerlerin ve küçük elektronik aletlerin güvenle beslenmesine imkan tanır. Bu durum enerji kaybını en aza indirerek kullanım konforunu artırır.
Esnek Yük Programlama: Dahili zamanlayıcı donanımı sayesinde sokak ve bahçe aydınlatmalarının manuel kontrol ihtiyacını ortadan kaldırır. Havanın kararmasıyla birlikte lambaları kendiliğinden yakan ve istenen süre sonunda kapatan otomasyon altyapısıyla hem enerji tasarrufu sağlar hem de yaşam alanlarının güvenliğini destekler.
Sessiz ve Dayanıklı Donanım Mimarisi: İçerisinde hareketli fan veya mekanik röle barındırmayan tamamen katı hal elektronik yapısı sayesinde sıfır ses ile çalışır. Arka gövdeye entegre edilmiş pasif soğutma kanalları, çalışma sırasında oluşan ısıyı sessizce dışarı atarak kararlı bir çalışma ortamı sunar.
Kimler İçin Uygundur Karavan ve Kamp Meraklıları: Karavanlarında veya kamp araçlarında güneş enerjisiyle temel elektrik ihtiyaçlarını karşılamak isteyen, buzdolabı, aydınlatma ve telefon şarjı gibi günlük gereksinimleri için güvenilir ve kompakt bir güç kontrol ünitesi arayan gezginler için idealdir.
Hobi Bahçesi ve Kırsal Konut Sahipleri: Şebeke elektriğinin bulunmadığı bağ, bahçe ve yayla evlerinde 12V veya 24V güneş panelleriyle çalışan aydınlatma ve küçük elektrikli alet sistemleri kurmak isteyen kullanıcılar için ekonomik ve verimli bir çözümdür.
Çiftçiler, Arıcılar ve Arazi Çalışanları: Kırsal arazilerde elektrikli çit, damla sulama otomasyonu, arılık aydınlatması ve kamera güvenlik sistemleri gibi saha uygulamalarında akülerin boşalmasını engellemek isteyen üreticiler için dayanıklı bir regülasyon aygıtıdır.
Elektronik Meraklıları ve Kendin Yap Toplulukları: Bağımsız solar projeler, açık hava deney setleri ve kendi off-grid enerji istasyonunu tasarlamak isteyen öğrenciler, öğretmenler ve maker hobi kullanıcıları için anlaşılır arayüzüyle harika bir uygulama donanımıdır.
Doğru Ürünü Seçerken Dikkat Edilecekler Sistem Gerilimi ve Panel Gücü Hesabı: 20A anma şarj kapasitesine sahip olan bu kontrol cihazı, 12V akü sisteminde kullanıldığında en fazla 240W ile 260W arasındaki güneş paneli gücünü destekleyebilir. 24V akü sisteminde ise bu kapasite 480W ile 520W seviyesine kadar çıkar. Sisteme dahil edilecek panellerin toplam watt değerinin bu sınırları aşmadığından emin olunmalıdır. Hesaplama formülü olarak Panel Gücü / Akü Gerilimi = Akım kuralı dikkate alınmalıdır.
Giriş Gerilimi Sınırları: PWM regülatörlerde güneş panelinin açık devre voltajı kritik bir sınırdır. 12V akü sistemlerinde kullanılacak panelin maksimum gerilimi 23V ile 25V aralığını aşmamalıdır. Genellikle standart 36 hücreli güneş panelleri 12V aküler için uygundur. Şebeke bağlantılı yüksek gerilimli 60 veya 72 hücreli büyük panellerin doğrudan bu cihaza 12V sistemde bağlanması cihaz üzerinde aşırı ısıya veya korumanın devreye girmesine yol açabileceğinden panel voltaj etiketi mutlaka incelenmelidir.
Akü Türü ve Kapasite Uyumu: Sistemde kullanılacak akünün türüne göre cihazın menüsünden doğru kimya profilinin seçilmesi gerekir. Kurşun-asit jel aküler için b1, lityum bataryalar için b2 veya b3 ayarı yapılmalıdır. Yanlış akü profili seçimi hücrelerin eksik şarj olmasına ya da aşırı gerilim nedeniyle erken yıpranmasına yol açabilir.
Kablo Kesiti ve Mesafe: Güneş panelleri ile regülatör, regülatör ile akü arasındaki mesafede gerilim düşümünü engellemek için akım taşıma kapasitesine uygun iletkenler seçilmelidir. 20A akım değerinde en az 4 mm² veya 6 mm² kesitli çok damarlı solar kabloların tercih edilmesi sistem verimliliğini korur.
Güvenli Kullanım, Bakım ve Saklama Doğru Montaj Konumu: Kontrol cihazı doğrudan güneş ışığına, aşırı ısı kaynaklarına, yağmura ve yoğun neme maruz kalmayacak kapalı ve korunaklı bir alana monte edilmelidir. Cihaz çalışma esnasında içindeki MOSFET bileşenleri nedeniyle bir miktar ısı üretir. Bu ısının pasif kanallardan rahatça uzaklaşabilmesi için cihazın alt, üst ve yan kısımlarında en az onar santimetrelik hava sirkülasyon boşluğu bırakılmalıdır.
Klemens Bağlantılarının Sıkılığı: Titreşimli ortamlarda çalışan karavan ve teknelerde vidalı klemens bağlantıları zamanla gevşeyebilir. Gevşek bağlantılar temas direncini artırarak klemens bölgesinde aşırı ısınmaya ve plastik gövdenin deforme olmasına neden olabilir. Bu nedenle periyodik aralıklarla tüm vida sıkılıkları kontrol edilmeli ve kablo uçlarında yüksük kullanılmalıdır.
Kutup Yönü Dikkatliliği: Cihaz üzerinde dahili koruma bulunmasına rağmen, bağlantılar sırasında panel ve akü kutuplarının artı ve eksi yönlerinin ters bağlanmamasına azami özen gösterilmelidir. Ters kutup bağlantısı elektriksel şok riskini ve kıvılcım oluşumunu tetikleyebilir.
Temizlik ve Tozdan Koruma: Cihazın havalandırma yarıkları ve ekran yüzeyi kuru, yumuşak bir bez yardımıyla düzenli olarak temizlenmelidir. Temizlik sırasında tiner, alkol veya aşındırıcı kimyasallar kullanılmamalıdır. Cihaz uzun süre kullanılmayacaksa bağlantı sırasına dikkat edilerek önce yük, sonra panel, en son akü kabloları ayrılmalı ve cihaz nemsiz bir ortamda saklanmalıdır.
RBL-20A Güneş Paneli Şarj Kontrol Cihazı Hakkında Sık Sorulan Sorular Bağlantı yapılırken ilk önce hangi parçayı bağlamalıyım? Sistemin güvenli çalışması için montaj esnasında ilk olarak mutlaka akü kabloları bağlanmalıdır. Bu sayede kontrol ünitesi sistem voltajını algılayarak kendi işlemcisini devreye sokar; ardından güneş paneli ve en son DC yük bağlanmalıdır.
20A kapasiteli bu şarj kontrol cihazına en fazla kaç watt güneş paneli bağlayabilirim? 12V akü sisteminde maksimum 240W ile 260W aralığında panel bağlanabilirken, 24V akü sisteminde maksimum 480W ile 520W gücünde güneş paneli bağlanabilir.
220V inverter cihazımı bu regülatörün lamba simgeli DC yük çıkışına bağlayabilir miyim? Hayır, inverterler kesinlikle kontrol cihazının DC yük çıkışına bağlanmamalıdır. İnverterin çektiği yüksek demeraj akımı cihazın elektronik devrelerine zarar verebileceğinden inverter doğrudan akü kutup başlarına bağlanmalıdır.
Cihaz 12V ve 24V aküleri otomatik olarak tanır mı? Evet, akü bağlantısı yapıldığında cihaz akünün voltaj seviyesini ölçerek sistemin 12V mu yoksa 24V mu olduğunu otomatik olarak belirler ve çalışma gerilimini ayarlar.
Menüdeki b1, b2 ve b3 seçenekleri ne anlama gelir? b1 seçeneği sulu, kuru, jel ve AGM kurşun-asit aküleri, b2 seçeneği 3 seri lityum iyon bataryaları, b3 seçeneği ise 4 seri lityum demir fosfat LiFePO4 bataryaları temsil eder.
Akü bağlı olmadan sadece güneş paneli takılarak USB çıkışından telefon şarj edilebilir mi? Hayır, cihaz enerjisini ve çalışma referansını aküden aldığı için akü bağlantısı olmadan düzgün çalışmaz ve çıkış vermez; önce akü bağlanmalıdır.
Ekrandaki güneş ve ok simgesi neyi ifade eder? Güneş simgesi panellerden yeterli ışık ve voltaj geldiğini, aküye doğru yanıp sönen ok simgesi ise akünün aktif olarak şarj edilmekte olduğunu gösterir.
DC yük çıkışının gece otomatik yanması nasıl ayarlanır? Menüden yük kontrol parametresine girilerek 0H seçildiğinde alacakaranlıkta otomatik açılan ve gün doğumunda kapanan aydınlatma durumu aktifleşir; 1H ile 23H arasındaki değerler ise gün batımından sonra kaç saat açık kalacağını belirler.
Jel aküler için özel bir ayar yapılması gerekir mi? Cihazın fabrika çıkışındaki b1 ayarı jel ve mühürlü kurşun-asit akülerle doğrudan uyumludur, ilave bir parametre değişikliği yapılmasına gerek kalmadan güvenle kullanılabilir.
Cihazın kendi bekleme güç tüketimi yüksek midir? Hayır, optimize edilmiş mikroişlemci mimarisi sayesinde bekleme durumundaki kendi tüketimi 10 miliamperin altındadır ve aküyü gereksiz yere tüketmez.

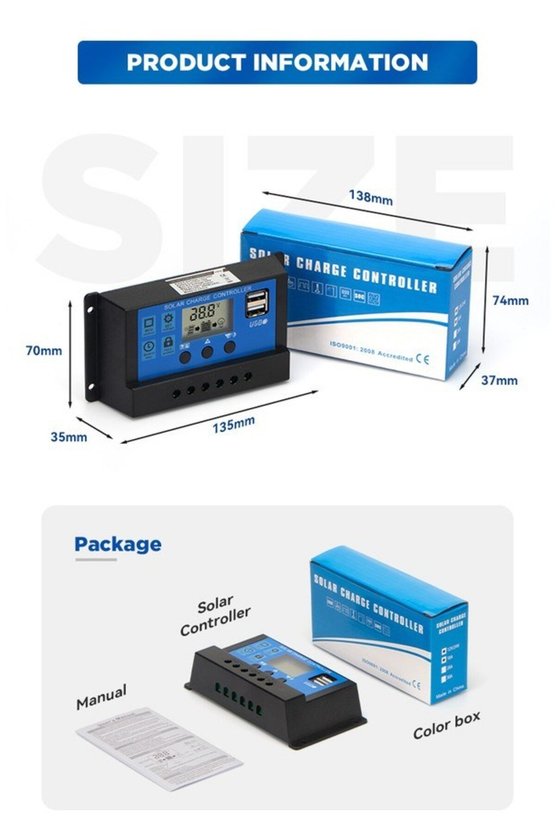

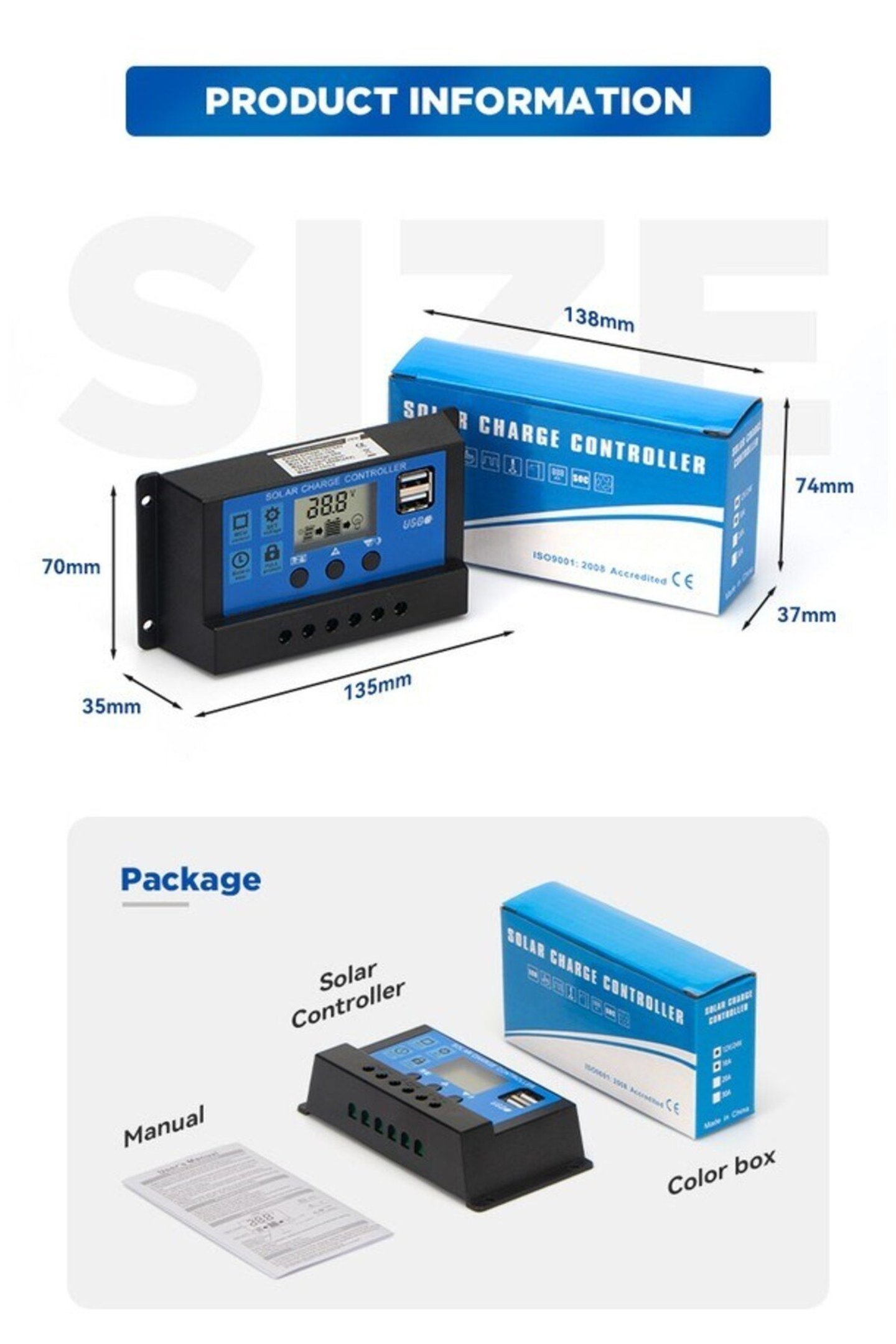

Paket İçeriği 1 adet RBL-20A LCD Ekranlı Akıllı Güneş Paneli Şarj Kontrol Cihazı Regülatörü 1 adet İngilizce Kurulum ve Kullanım Kılavuzu
Teknik Özellikler Model: RBL-20A Üretici Parça Kodu: RBL-20A / DX-B20A Ürün Tipi: PWM Güneş Paneli Şarj Kontrol Cihazı Regülatörü Çalışma Prensibi: Çok Aşamalı PWM Darbe Genişlik Modülasyonu Çalışma Voltajı: 12V / 24V DC Otomatik Algılama Anma Şarj Akımı: 20 A Anma Deşarj Akımı: 10 A Güneş Paneli Maksimum Giriş Voltajı 12V Sistem: 23 V - 25 V DC Güneş Paneli Maksimum Giriş Voltajı 24V Sistem: 46 V - 50 V DC Maksimum Panel Gücü 12V Sistem: 240 W - 260 W Maksimum Panel Gücü 24V Sistem: 480 W - 520 W Desteklenen Akü Tipleri: Kurşun Asit Sulu Jel Mühürlü AGM (b1), Lityum İyon 3S (b2), Lityum Demir Fosfat LiFePO4 4S (b3) Yüzdürme Şarj Gerilimi: 13.7 V DC Varsayılan Ayarlanabilir Aralık 13.0 V - 15.0 V Deşarj Kesme Gerilimi: 10.7 V DC Varsayılan Ayarlanabilir Aralık 9.0 V - 11.5 V Deşarj Yeniden Bağlanma Gerilimi: 12.6 V DC Varsayılan Ayarlanabilir Aralık 11.5 V - 13.0 V USB Güç Çıkışı: 2 Adet USB Type-A 5V / 2.5A Toplam Kapasite Kendi İç Tüketimi: 10 mA Değerinden Az Gösterge Ekranı: Çok İşlevli Dijital LCD Ekran Çalışma Sıcaklığı: -35 °C ile +60 °C Arası Klemens Bağlantı Kesiti: 10 AWG Vidalı Terminal Bloğu Gövde Malzemesi: Isıya Dayanıklı Sert ABS Plastik Renk: Siyah ve Mavi Ön Panel Boyutlar: 133 mm x 70 mm x 35 mm Ağırlık: 150 g Uyumlu Platformlar: Standart Fotovoltaik Güneş Panelleri, Jel, AGM, Sulu Aküler ve Lityum Batarya Sistemleri ile uyumludur Menşei: Çin Halk Cumhuriyeti
">
