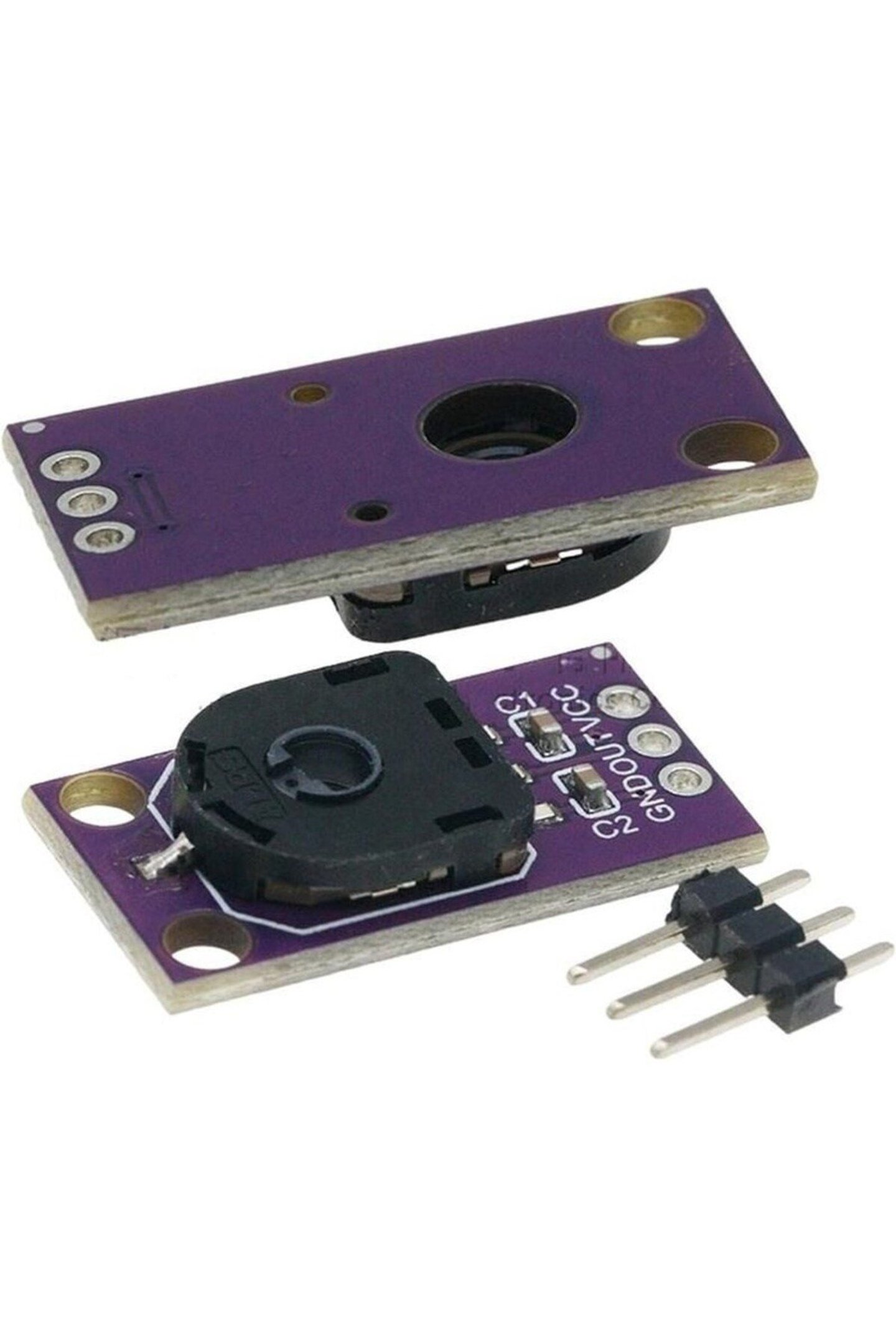

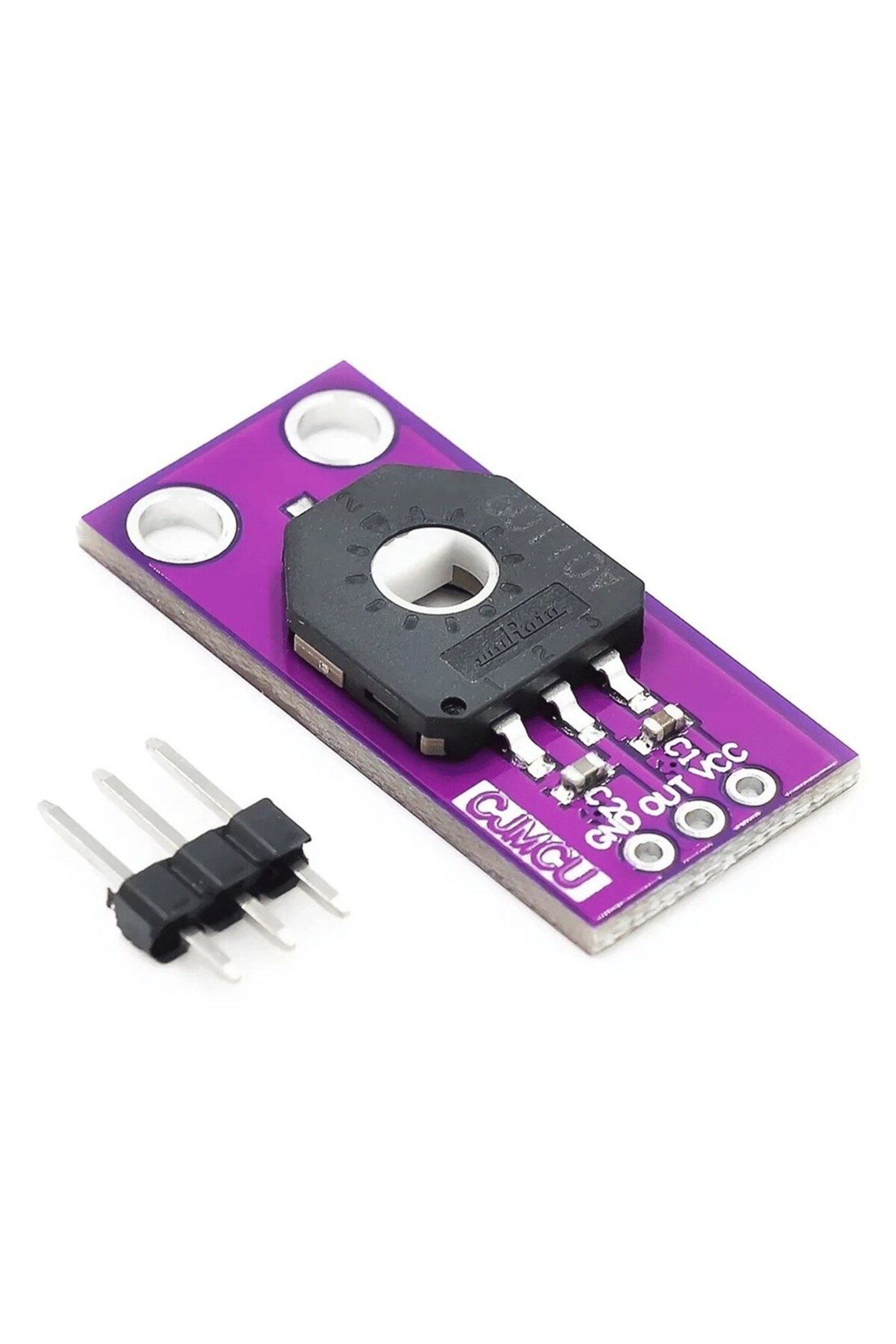

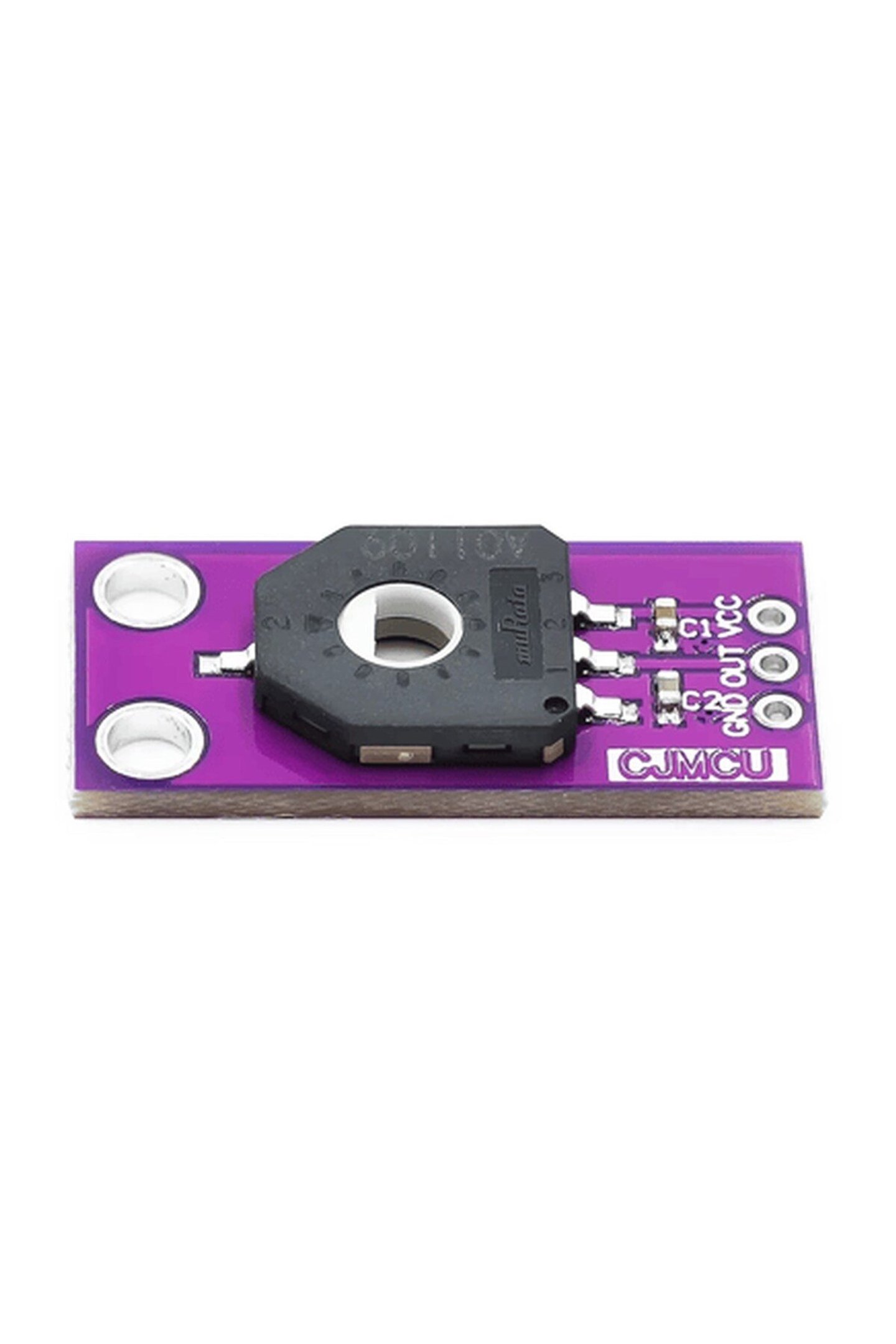

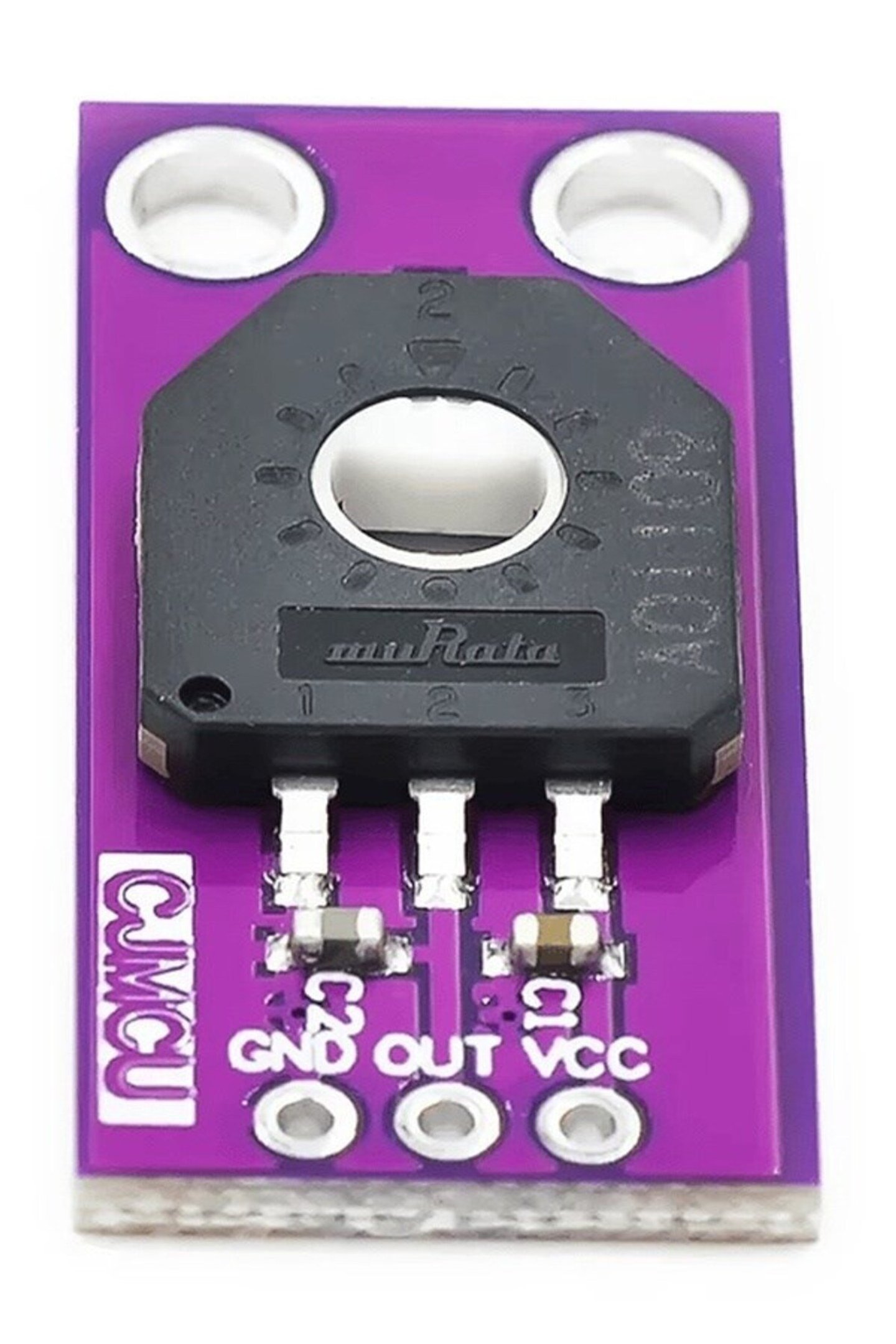

CJMCU-103 Döner Açı Sensörü Modülü Analog Çıkışlı Robotik Rotary Pozisyon Sensörü

Ürün Açıklaması

Modern elektronik mühendisliğinde ve gelişmiş otomasyon sistemlerinde, fiziksel dünyadaki mekanik hareketlerin dijital veya elektriksel verilere dönüştürülmesi en temel mühendislik ihtiyaçlarından biridir. Döner mekanizmaların, robotik eklem yerlerinin, motor şaftlarının veya herhangi bir dairesel hareket yapan fiziksel bileşenin anlık konumunu doğru ve kesintisiz bir şekilde bilmek, o mekanik sistemi kararlı bir biçimde kontrol edebilmenin ilk ve en önemli şartıdır. İşte tam bu noktada, elektronik projelerinize hassas ve güvenilir bir açısal geri bildirim mekanizması kazandırmak amacıyla özel olarak tasarlanmış olan bu döner açı sensörü modülü devreye girmektedir. Hızla gelişen mekatronik uygulamalarında, endüstriyel kontrol ara yüzlerinde ve yenilikçi hobi elektroniği tasarımlarında fiziksel konumun anlık takibini milisaniyelik tepkilerle yapmak, sistemin genel kararlılığı ve güvenliği açısından kritik bir öneme sahiptir. Geleneksel yapıdaki standart potansiyometrelerin yetersiz kaldığı esnek tasarım veya özel form faktörü gerektiren donanımsal durumlarda, bu sensör kartı kompakt yapısı ve doğrudan pürüzsüz analog çıkışı ile tasarımcılara benzersiz bir geliştirme esnekliği sunmaktadır.

Döner pozisyon sensörü modülü, kendisine uygulanan mekanik dönüş hareketini yüksek bir doğrusallıkla elektriksel voltaj değişimine çevirerek, kullandığınız mikrodenetleyicilerin bu fiziksel hareketi kolayca ve gecikmesiz olarak anlamlandırmasını sağlar. Modülün elektronik dizgisinde ve iç mekanizmasında kullanılan üst düzey kaliteli bileşenler, sensörün uzun saatler boyunca çalışmasını, fiziksel aşınmalara karşı direnç göstermesini ve çevresel elektriksel gürültülerden minimum düzeyde etkilenerek son derece stabil analog okumalar yapabilmesini güvence altına alır. Standart potansiyometrelerin kaba ve montajı zor yapısının aksine, çok daha profesyonel ve entegre bir devre kartı yapısı sunan bu donanım, karmaşık projelerinizde değerli alanlardan tasarruf etmenizi sağlarken aynı zamanda donanımsal montaj kolaylığı da getirir. Devre kartı üzerinde yer alan özel montaj delikleri ve lehimlemeye uygun geniş bağlantı pedleri, sensörü hareketli sisteminize fiziksel olarak sabitlerken sağlam bir altyapı sunar. Karmaşık dijital haberleşme protokollerine ihtiyaç duymadan doğrudan gerilim sinyali üretebilmesi, bu modülü hem yazılımsal işlem yükünü hafifletmek isteyen profesyonel mühendisler için hem de temel elektroniğe yeni başlayan öğrenciler için son derece erişilebilir, anlaşılır ve pratik bir donanım haline getirmektedir.

Tasarım sürecindeki projenizin ölçeği veya karmaşıklığı ne olursa olsun, kesin bir açısal pozisyon tespiti gereken her noktada bu elektronik modül, görevini eksiksiz, tutarlı ve güvenilir bir şekilde yerine getirecek en temel yapı taşlarından biri olacaktır. Analog sinyallerin sunduğu anlık veri akışı sayesinde, sensörden gelen bilgiler doğrudan işlemciye ulaşır ve hiçbir veri işleme gecikmesi yaşanmadan mekanik sisteme anında müdahale edilebilir. Bu eşsiz geri bildirim hızı, dengede durması gereken robotlardan, hassas milimetrik hareket yapması gereken endüstriyel makine kollarına kadar sayısız alanda projelerinizin kalitesini ve tepkisel doğruluğunu artırmak için özenle optimize edilmiştir. Teknolojik altyapınızı güçlendiren bu modül, hareketin tam kontrolünü parmaklarınızın ucuna ve mikrodenetleyicinizin işlem merkezine taşır.

Ürün Nedir ve Ne İşe Yarar

CJMCU-103 kodlu döner açı sensörü, özünde yüksek kaliteli ve sürekli dönüş kapasitesine sahip bir rotary pozisyon algılayıcı donanımdır. Temel fiziksel çalışma mantığı olarak, bir direnç tabanlı gerilim oranlama prensibiyle işlev gösterir. Bu özel donanım, merkezindeki şaftın fiziksel dönüş miktarını, besleme gerilimi ile orantılı bir analog voltaj çıkışına dönüştürme görevini üstlenir. Sensörün tam merkezinde yer alan hareketli parça dışarıdan bir mekanik kuvvetle döndürüldükçe, iç yapıdaki karbon direnç elemanı üzerindeki elektriksel temas noktasının konumu değişir. Bu hassas mekanik değişim, sensör modülünün çıkış pininde ölçülen gerilim değerinin dönüş yönüne göre pürüzsüz ve doğrusal bir şekilde artmasını veya azalmasını sağlar. Modülün devre kartı üzerinde güç beslemesi için bir giriş noktası, sistemi tamamlamak için bir toprak bağlantısı ve değişken sinyali okumak için bir analog sinyal çıkışı olmak üzere üç temel elektronik bağlantı terminali bulunmaktadır.

Bu teknolojik ürünün sistem içindeki en temel işlevi, kendisine doğrudan veya bir kaplin vasıtasıyla bağlı olan herhangi bir hareketli mekanik milin veya fiziksel parçanın o an tam olarak hangi açıda durduğunu elektriksel olarak tespit etmektir. Bir geliştirme kartı veya endüstriyel işlemci bu modülün sinyal çıkış pinine kablo ile bağlandığında, kendi içinde bulunan Analog-Dijital Dönüştürücü donanımı vasıtasıyla bu sensörden gelen voltaj seviyesini anlık olarak okur. Yazılım tarafında geliştirici tarafından eklenecek basit bir matematiksel oranlama kodu ile bu voltaj değeri, tam daire etrafında belirli bir derece veya radyan cinsinden net bir açı değerine dönüştürülür. Bu sayede fiziksel ortamdaki dönüş, bilgisayar ortamında işlenebilir bir matematiksel veriye dönüşmüş olur.

Ürünün projelerdeki genel kullanım amacı, hareketli bir sistemin o anki gerçek konumu hakkında ana kontrolcüye kesintisiz bir geri bildirim sağlamaktır. Örnek vermek gerekirse, otonom bir robot kolun dirsek veya omuz eklemine bu sensör yerleştirildiğinde, kolun tam olarak kaç derecelik bir açıda büküldüğünü ana beyne anlık olarak bildirir. Bu sürekli veri akışı sayesinde sistem sınırlarını bilir ve kolun kendi etrafında aşırı dönerek kablolarını koparması veya etrafındaki nesnelere kontrolsüzce çarpması donanımsal olarak engellenmiş olur. Hedef kullanıcıya sunduğu en değerli temel özellik ise, pozisyon ölçümü ve takibi gibi normalde son derece karmaşık yazılımlar ve optik donanımlar gerektiren bir süreci, sadece tek bir sinyal kablosu üzerinden kolayca okunabilen analog bir voltaj değeri kadar basit ve anlaşılır bir seviyeye indirgemesidir. Entegre edilen dayanıklı bileşenleri sayesinde okuma kararsızlığı gibi analog sinyal hatalarını minimuma indirerek, donanımlarınız arasında pürüzsüz ve son derece güvenilir bir veri köprüsü kurar.

Öne Çıkan Özellikler

Doğrudan Analog Voltaj Çıkışı: Sensör modülü, mekanik konum bilgisini doğrudan besleme gerilimiyle orantılı bir voltaj sinyali olarak dışarı aktarır. Bu yapı sayesinde sisteminize ağır kütüphaneler yüklemeye, karmaşık iletişim protokollerini çözmeye veya kodlamayı zorlaştırmaya gerek kalmadan sadece standart bir analog okuma komutuyla anında değer elde edebilirsiniz.

Kompakt ve Dayanıklı Devre Kartı Tasarımı: Modül gövdesi olabildiğince minimal boyutlarda tasarlanıp üretilmiş olup, dar proje kutularına, küçük robot eklemlerine veya maketlerin iç mekanizmalarına fiziksel zorluk çekmeden kolaylıkla entegre edilebilir.

Mekanik Sabitleme Yuvaları: Devre kartı üzerinde yer alan özel vida ve montaj delikleri, sensörün sarsıntılı ve titreşimli hareketli ortamlarda bile ana mekanizmaya sarsılmaz bir şekilde tutunmasını sağlayarak mekanik okuma hatalarının önüne geçer.

Geniş Besleme Gerilimi Esnekliği: Modül yapısı gereği düşük voltajlı ve standart voltajlı lojik seviyeleriyle tam uyumlu olarak çalışacak şekilde tasarlanmıştır. Bu elektriksel esneklik, donanımın hem standart geliştirme kartlarıyla hem de daha modern düşük tüketimli işlemcilerle herhangi bir voltaj dönüştürücüye ihtiyaç duymadan sorunsuz bir şekilde kullanılabilmesine olanak tanır.

Yüksek Kaliteli İletken Direnç Pisti: İç döner mekanizmada kullanılan birinci sınıf direnç yüzeyi, binlerce ileri geri dönüş döngüsüne dayanabilecek mühendislik standartlarında üretilmiştir. Bu sağlam fiziksel yapı, uzun süreli ve sürekli kullanımlarda bile aşınmayı ciddi oranda geciktirerek ilk günkü okuma hassasiyetinin yıllarca korunmasını sağlar.

Düşük Güç Tüketimi ve Yüksek Verimlilik: Tamamen direnç tabanlı pasif bir ölçüm prensibine dayandığı için çalışma sırasındaki akım çekimi ihmal edilebilir mikroamperler seviyesindedir. Batarya veya güneş enerjisi ile çalışan taşınabilir bağımsız projelerde sistemin toplam enerji bütçesine neredeyse hiçbir ekstra yük getirmez.

Lehimlenebilir Standart Pin Yapısı: Geliştirme kartı üzerinde dünya standartlarında aralığa sahip pin delikleri bulunur. Beraberinde gelen bağlantı aparatları bu noktalara kolayca lehimlenerek donanımın doğrudan test tahtaları üzerinde veya dişi atlama kablolarıyla son derece pratik bir şekilde test edilebilmesini ve kullanılabilmesini sağlar.

Anında Tepki Süresi ve Gecikmesiz Veri: Sinyal çevrim süreci tamamen fiziksel ve elektriksel bir akış prensibine dayandığı için, dışarıdan gelen hareketin mikrodenetleyici pinine ulaşması arasındaki süre pratik olarak sıfırdır. Bu eşsiz durum, anlık denge tepkisi gerektiren iki tekerlekli robotlar gibi uygulamalarda kritik ve hayat kurtarıcı bir teknik avantajdır.

Kolay Şaft Entegrasyonu: Döner mekanizmanın orta kısmı, dışarıdan eklenecek hareketli millerin sağlam bir şekilde kavraması için özel formda tasarlanmıştır. Sisteminize ait plastik veya metal çubukların bu yuvaya sıkıca oturması, mekanik boşlukları sıfıra indirerek donanımsal ölçüm kalitesini en üst seviyeye taşır.

Yazılımsal Donanım Bağımsızlığı: Sensörün hissedeceği en küçük açısal değişim çözünürlüğü, donanımın kendisinden ziyade bağladığınız mikrodenetleyicinin analog okuma donanımının kapasitesine bağlıdır. Yüksek kaliteli bir işlemci kullanarak modülün hareket hassasiyetini yazılımsal olarak çok daha keskin hale getirebilirsiniz.

Kullanım Alanları

Robotik Kol ve Eklem Mekanizmaları: Endüstriyel veya amatör olarak tasarlanan çok eksenli robotik kolların omuz, dirsek veya bilek bükülme noktalarına yerleştirilerek, motorların anlık olarak tam hangi açıda durduğu mikro saniyelik kontrollerle tespit edilir. Özellikle standart doğru akım motorlarını, çok daha pahalı servo motorların çalışma mantığıyla hareket ettirmek ve onlara kapalı çevrim kontrol yeteneği kazandırmak için kullanılabilecek en güvenilir fiziksel geri bildirim elemanıdır.

Amatör Meteoroloji ve Hava İstasyonları: Rüzgarın hızını ve bilhassa esme yönünü belirlemek amacıyla çatılara kurulan rüzgar gülü mekanizmalarının alt taban kısımlarına monte edilir. Rüzgarın etkisiyle serbestçe dönen üst kanadın tam konumunu analog gerilime çevirerek, rüzgarın o an kuzey, güney, doğu veya batı yönlerinde üç yüz altmış derecelik düzlemde hangi milimetrik açıya denk geldiğinin dijital bir ekranda canlı olarak okunmasını sağlar.

Simülasyon Ekipmanları ve Oyuncu Donanımları: Ev ortamında kendin yap felsefesiyle gelişmiş yarış direksiyon setleri, gaz ve fren pedal sistemleri veya uçuş simülasyonları için yönlendirme kolları üreten teknoloji meraklısı kullanıcılar için sistemin en hayati bileşenlerinden biridir. Pedala ne kadar sert basıldığını veya direksiyonun merkezden ne kadar uzağa çevrildiğini sürekli değişen analog bir sinyalle bilgisayarın işlemcisine aktarmak için kusursuz bir ara birim görevi görür.

Endüstriyel Panel ve Kullanıcı Arayüzleri: Makine başındaki operatörlerin hassas kalibrasyon ayarları yapabilmesi için tasarlanan kontrol panolarında, klasik aç kapa düğmelerinin yerine konumlandırılabilir. Büyük bir konveyör bandının motor dönüş hızını, endüstriyel bir fırının ısıtma derecesini veya bir kesim makinesinin hareket mesafesini çok daha milimetrik ve pürüzsüz olarak ayarlamak için operatöre mekanik bir çevirme hissi ve analog referans sunar.

Akıllı Ev Otomasyonu ve Güvenlik Sistemleri: Evin içine kurulan motorlu stor perde mekanizmalarının tam olarak ne kadar aşağı indiğini veya akıllı garaj kapılarının hangi oranda aralık kaldığını fiziksel olarak denetlemek amacıyla menteşe içlerine veya motor millerine gizli bir şekilde entegre edilebilir. Bu sayede sistem, perdenin yarıda sıkışıp sıkışmadığını voltaj değerindeki sabitlikten anlayarak motoru durdurur ve güvenliği sağlar.

Eğitim Setleri ve Laboratuvar Uygulamaları: Üniversite, lise ve temel mühendislik eğitimlerinde; analog gerilim oranlama kurallarını, direnç değişiminin devreye etkisini, işlemcilerin analog dijital dönüştürücü mantığını ve mekanik sensör okuma tekniklerini öğrencilere görsel ve uygulamalı olarak anlatmak için eğitim masalarında sıklıkla tercih edilen son derece dayanıklı bir deney materyalidir. Öğrenciler şaftı elleriyle çevirdikçe ekrandaki sayıların değişimini canlı olarak izlerler.

Kamera Sabitleme ve Gimbal Sistemleri: Hareketli çekimler sırasında kameranın sarsılmasını önleyen çok motorlu stabilizasyon cihazlarında, kameranın o an ufuk çizgisine göre tam olarak hangi yatay veya dikey bükülme açısında durduğunu işlemciye bildirerek denge motorlarının ters yönde tam olarak ne kadar güç uygulaması gerektiğini hesaplamasına olanak tanır.

Güneş Takip Mekanizmaları: Güneş enerjisi tarlalarında panellerin gün ışığını maksimum verimle alabilmesi için sürekli güneşi takip etmesini sağlayan motorlu mekanizmalarda kullanılır. Panelin o an gökyüzüne doğru yatayda veya dikey eksende tam olarak hangi fiziksel eğimde bulunduğunu elektronik olarak doğrulayan ve olası bir motor arızasında sistemin konumunu ana merkeze ileten bir güvenlik ve denetim sensörü olarak çok kritik bir görev yapar.

Avantajlar ve Faydalar

Maksimum Entegrasyon Hızı: Kullanmaya başlamak için herhangi bir harici kütüphane kurulumu, karmaşık iletişim adresi ayarlaması veya özel veri paketi yapılandırması gerektirmediği için, yeni bir projeye dahil etmesi en hızlı, en sorunsuz sensörlerden biridir. Üç basit kablolu bağlantısı sayesinde, donanımı kutusundan çıkardıktan sadece saniyeler sonra ekranınızda net ölçüm değerleri görmeye başlayabilirsiniz.

Optimum Bütçe ile Profesyonel Çözüm: Çok eksenli optik okuyucular, lazerli pozisyonlayıcılar veya özel manyetik alan algılayıcı sensörler genellikle son derece karmaşık devreler gerektirir ve oldukça maliyetlidir. Bu analog modül, bütçe dostu yapısıyla ve inanılmaz derecede basit çalışma mantığıyla bu pahalı endüstriyel sensörlerin yapabildiği birçok hayati işi çok daha ekonomik ve anlaşılır bir yolla çözüme kavuşturur.

Görsel ve Mekanik Kontrol Kolaylığı: Modülün genel fiziksel tasarımı, projenize ait hareketli çubukların veya standart motor millerin sensör merkezine kolayca ve boşluksuz oturabilmesi için özel olarak şekillendirilmiştir. Bu üstün donanımsal mekanik yapı sayesinde sistemi birbirine bağlamak için karmaşık metal işleme süreçlerine girmeden hızlıca sonuç almanız mümkün hale gelir.

İşlemci Üzerinde Sıfır Veri Yükü: Modern dijital sistemlerin en büyük dezavantajı sürekli veri paketleri gönderip alırken işlemciyi meşgul etmeleridir. Analog bir sistemin en belirgin teknik avantajı, verinin çözümlenmesi için geçecek bir işlemci süresinin olmamasıdır. Sadece pin üzerindeki voltaj değeri okunur ve işlem biter; bu da ana programınızın diğer önemli hesaplamaları yapması için ona devasa bir zaman ve bellek alanı bırakır.

Hassasiyetin Donanıma Göre Ölçeklenebilirliği: Sensörün pürüzsüz analog yapısı sayesinde elde edeceğiniz ölçüm hassasiyeti limitli değildir. Standart bir geliştirme kartında açıyı bin parçaya bölebilirken, daha gelişmiş donanımlar ekleyerek aynı sensörden gelen veriyi on binlerce parçaya bölüp mikroskobik açı değişimlerini dahi okuyabilecek potansiyele sahip olursunuz.

Dar Alanlarda Maksimum Yer Tasarrufu: Geleneksel hacimli, kaba ve büyük boyutlu elektronik potansiyometrelerin aksine, tamamen düz ve optimize edilmiş devre kartı yapısı sayesinde robot gövdelerinin içinde, ince maketlerin duvarlarında veya dar kontrol panellerinin arkasında şaşırtıcı derecede az yer kaplar. Bu özellik, estetik kaygısı güden projeler için muazzam bir tasarım esnekliği yaratır.

Titreşimli Ortamlarda Kararlı Veri Akışı: İç yapısındaki sıkı ve boşluksuz mekanik temas noktaları, dışarıdan gelen şiddetli sarsıntı, çarpma ve motor titreşimlerinde bile iletkenlik değerinin aniden kopmasını veya sinyalin sıçramasını engeller. Bu kararlı mekanik yapı, sürekli hareket halinde olan mobil robotların en zorlu arazi şartlarında bile kendi konumlarını kaybetmeden ilerlemelerini sağlar.

Bakım ve Sistem Değişim Pratikliği: Projenizde olası bir fiziksel hasar durumunda sistemi tamamen söküp yeniden lehimleme yapmanıza gerek kalmaz. Standart bağlantı pinleri sayesinde arızalanan veya kırılan modülü kablolarından ayırıp yenisini saniyeler içinde yerine takarak mekanizmanızı çalışmaya kaldığı yerden hemen devam ettirebilirsiniz.

Kimler İçin Uygundur

Kendin Yap Proje Geliştiricileri ve Maker Topluluğu: Evindeki atölyesinde kendi otonom robotlarını, kişisel hava istasyonlarını veya akıllı ev cihazlarını sıfırdan tasarlayan; üç boyutlu yazıcılarla ürettikleri statik plastik parçalara hassas elektronik bir ruh katmak ve hareket vermek isteyen tüm yenilikçi zihinler için biçilmiş kaftandır.

Üniversite Öğrencileri ve Akademik Araştırmacılar: Mühendislik fakültelerindeki mekatronik, ileri düzey elektronik, makine kontrol ve bilgisayar mühendisliği öğrencilerinin dönem projelerinde, bitirme tezlerinde ve ilk prototip geliştirme aşamalarında sürekli geri bildirim almak üzere sistemlerine güvenle dahil edebilecekleri temel bir akademik donanımdır.

Simülasyon Donanımı Tasarımcıları: Kendi odasında gerçeğe en yakın sürüş veya uçuş kokpitini kurmak isteyen, piyasadaki hazır ürünler yerine tamamen kendi direksiyon setini, hidrolik hisli pedal grubunu, el frenini veya gaz kontrol kolunu inşa eden tutkulu simülasyon yarışçıları ve oyun teknolojisi meraklıları için ideal bir donanımdır.

Prototip Geliştiriciler ve Ar-Ge Mühendisleri: Çok daha büyük endüstriyel üretim projelerinin ilk kavramsal kanıtlama ve masaüstü test süreçlerinde, tasarlanan devasa mekanik sistemin elektronik tepkilerini küçültülmüş bir model üzerinde test etmek için hızlı ve oldukça pratik bir şekilde uygulanabilecek güvenilir bir geliştirme bileşenidir.

Robotik Kodlama Eğitmenleri ve Okullar: Yeni nesil bilim ve teknoloji eğitimi veren modern eğitim kurumlarının STEM atölyelerinde, soyut bilgisayar kodlarının fiziksel bir hareketi nasıl okuyup algıladığını ve buna nasıl tepki verdiğini öğrencilere son derece anlaşılır bir şekilde uygulamalı olarak göstermek isteyen öğretmenler için eşsiz ve sağlam bir eğitim materyalidir.

Elektroniğe Yeni Başlayan Meraklılar: Sensör dünyasına adım atmak isteyen ancak karmaşık kablolama ve zorlayıcı yazılım kütüphaneleri içinde kaybolmaktan çekinen her yaştan teknoloji heveslisi için, tak çalıştır mantığına en yakın ve en öğretici donanım modüllerinden biridir.

Detaylı Entegrasyon, Kullanım ve Bakım Rehberi

Elektronik ve mekanik projelerinizde analog döner açı sensörlerinden en yüksek performansı ve maksimum verimi alabilmek, olası ölçüm hatalarını donanımsal olarak en aza indirmek için devre kurulumu ve yazılım mimarisi konusunda dikkat edilmesi gereken hayati mühendislik detayları bulunmaktadır. Her ne kadar bu modülün genel çalışma mantığı son derece basit ve anlaşılır olsa da, mekanik dünyanın kusurlu değişimlerini dijital ortama aktarırken devreye giren elektriksel parazitler veya montaj uyumsuzlukları projenizin genel kararlılığını doğrudan etkileyebilir.

Donanımsal elektrik bağlantıları yapılırken ilk dikkat edilmesi gereken kural, sensörün besleme giriş pinine uygulanacak gerilim değerinin, kullandığınız mikrodenetleyicinin kendi çalışma gerilimiyle birebir eşleşmesidir. Örneğin, standart beş volt lojik mantığıyla çalışan bir ana kontrol kartı kullanıyorsanız, modülün besleme pini de kesinlikle beş volt üzerinden enerji almalıdır. Eğer üç nokta üç volt gerilimle çalışan daha hassas bir işlemci kullanıyorsanız, sensör girişine de mutlaka aynı seviyede düşük gerilim uygulamalısınız. Bu elektriksel uyum sadece sensörün doğru çalışması için değil, aynı zamanda sensörden işlemciye dönecek maksimum voltaj seviyesinin işlemcinizin hassas analog pinini aşırı akımla yakmaması için de kritik derecede önemlidir. Bağlantıları atlama kablolarıyla yaparken, iletken boylarının gereğinden fazla uzun olmamasına azami özen gösterin. Uzun analog sinyal taşıma kabloları, ortamdaki görünmez elektromanyetik gürültüleri adeta bir radyo anteni gibi toplayarak, işlemci ekranında gördüğünüz sayısal değerin kendi kendine dalgalanmasına yol açacaktır.

Sensörün merkezindeki döner hareket yuvasına takılacak olan plastik veya metal şaftın, yuva profiline tam ve son derece sıkı bir şekilde oturması teknik olarak zorunludur. Eğer taktığınız mekanik mil yuva içinde çok küçük de olsa bir boşluk yapıyorsa, sistem dönmeye başladığında sensör bu hareketi hemen algılayamaz. Literatürde mekanik gecikme olarak adlandırılan bu istenmeyen durum, hassas pozisyonlama yapması beklenen robot kollarında veya yönlendirme sistemlerinde titremelere, kararsızlıklara neden olur. Üç boyutlu tasarım programlarında kendi milinizi çizerken, ölçüleri mikrometre seviyesinde modül yuvasıyla eşleştirmeniz projenizin mekanik kalitesini doruk noktaya ulaştıracaktır. Modülü sisteminize yerleştirirken gövdesinin dış etkenlerle dönmesini engellemek için kartın üzerindeki vida deliklerini kullanmak, yapılan en doğru montaj yöntemidir.

Yazılımsal tarafta ise, elektriksel ortam gürültülerini veya sistemdeki gözle görülmeyen küçük titreşimleri programlama ile filtrelemek için veri yumuşatma algoritmaları kullanmanız şiddetle tavsiye edilir. En pratik haliyle açıklamak gerekirse; sensörden anlık tek bir sayısal değer okuyup mekanizmaya hemen emir vermek yerine, çok kısa süre içinde on adet ölçüm alıp sadece bu değerlerin matematiksel ortalamasını baz alarak sistemi yönlendirmek, okunan açı değerindeki her türlü anlamsız sıçramayı tamamen yok edecektir. Özellikle direksiyon seti donanımları veya hassas konumlanan cihaz yapımlarında verinin bu şekilde işlenerek temizlenmesi, sistemin çalışmasını profesyonel ve endüstriyel bir seviyeye taşıyarak kullanım keyfini artırır.
