BL-USBMach-2.1 CNC USB Kontrol Kartı 5 Eksen 100KHz Mach3 Uyumlu İzoleli Step Motor Sürücü ve Spindle Hız Kontrol Kartı
5 Eksen CNC Freze ve Lazer Sistemleri İçin 12V 24V Girişli 0-10V Spindle Çıkışlı Hareket Kontrol Kartı
Ürün Açıklaması BL-USBMach-2.1 CNC USB Kontrol Kartı, 5 eksen step motor kontrolü ve 100KHz darbe frekansı sunarak CNC tezgahlarında yüksek hassasiyetli hareket denetimi sağlar. Bilgisayar ile doğrudan standart USB portu üzerinden haberleşen donanım mimarisi, eski nesil paralel port gereksinimini tamamen ortadan kaldırarak modern masaüstü ve dizüstü bilgisayarlarla tam uyum içinde çalışır. Endüstriyel sınıf optokuplör izolasyon yapısı, 12V ile 24V DC geniş besleme gerilimi aralığı ve dahili 0-10V analog spindle hız kontrol çıkışı sayesinde profesyonel talaşlı imalat, ahşap işleme, gravür ve lazer otomasyon tezgahlarında kararlı bir kontrol altyapısı meydana getirir.
BL-USBMach-2.1 CNC USB Kontrol Kartı Nedir ve Ne İşe Yarar BL-USBMach-2.1 CNC USB Kontrol Kartı, bilgisayar tabanlı sayısal denetim yazılımlarından gelen G kodu yörünge komutlarını mekanik eksenleri hareket ettiren elektriksel darbe ve yön sinyallerine dönüştüren yüksek hızlı bir hareket arabirim kartıdır. Geleneksel paralel portlu LPT kartlarının bilgisayar donanımına doğrudan bağımlı olan ve zamanlama hatalarına açık yapısının aksine, bu kart üzerinde yer alan 32-bit ARM Cortex mimarili STM32 mikrodenetleyici sayesinde zamanlama açısından kritik darbe üretim görevini kendi yerel donanımında gerçekleştirir. Bu sayede bilgisayar işlemcisinde oluşabilecek anlık gecikmelerden etkilenmeden, eksen motorlarına kusursuz ve kararlı sinyal paketleri iletilir.
Kartın temel işlevi, X ekseni, Y ekseni, Z ekseni, A ekseni ve B ekseni olmak üzere toplam 5 bağımsız eksenin step motor sürücülerini veya dijital servo motor sürücülerini eksen başına 100KHz darbe frekansına kadar yüksek bir kararlılıkla sürmektir. Bu yüksek frekans kapasitesi, yüksek mikrostep çözünürlüklerinde dahi eksenlerin yüksek hızlarda kayıpsız hareket etmesine imkan tanır. Yüksek hızlı işleme operasyonlarında motorların pürüzsüz dönmesini, rezonans ve titreşim seviyelerinin minimuma indirilmesini ve yüzey işleme kalitesinin belirgin şekilde artırılmasını sağlar.
Donanım üzerinde yer alan çift yönlü optokuplör izolasyon katmanı, bilgisayarın hassas USB veri yolunu atölye ortamındaki yüksek voltaj dalgalanmalarından, endüktif geri besleme akımlarından ve şase toprak döngülerinden elektriksel olarak tamamen ayırır. Spindle motor inverterlerinden, güçlü step motor bobinlerinden veya harici röle anahtarlamalarından kaynaklanabilecek yüksek frekanslı elektriksel parazitler bu izolasyon bariyerini aşamaz. Böylece bilgisayarın kilitlenmesi, USB bağlantısının aniden kopması ya da anakartın zarar görmesi gibi kritik arızaların önüne geçilir.
Ayrıca kart, sadece motor eksenlerini kontrol etmekle kalmaz, bir CNC tezgahının ihtiyaç duyduğu tüm yardımcı fonksiyonları tek bir merkezde toplar. Frekans invertörü (VFD) üzerinden spindle devir ayarını gerçekleştiren 0-10V izole analog çıkış, takım boyu sıfırlama probu, acil durdurma butonu, eksen sınır anahtarları ve referans sıfırlama sensörleri için 5 adet korumalı dijital giriş barındırır. Soğutma sıvısı pompası, vakum tablası veya talaş tahliye sistemlerini yönetmek için sunulan 4 adet genel amaçlı izole çıkış ile eksiksiz bir tezgah otomasyonu sunar.
Öne Çıkan Özellikler 5 Eksen Bağımsız Hareket Yönetimi: X, Y, Z temel eksenlerinin yanı sıra dördüncü döner tabla ve beşinci eksen uygulamalarını destekleyen genişletilmiş çok eksenli koordinasyon yapısına sahiptir. 100KHz Maksimum Darbe Frekansı: Eksen başına sunulan 100 kilohertz darbe hızı, yüksek mikrostep ayarlarında dahi yüksek ilerleme hızlarına titreşimsiz ve stabil bir şekilde ulaşılmasını destekler. Yerleşik STM32 Ana İşlemci Mimarisi: Donanımsal darbe üretimini ve çevre birim yönetimini kendi 32-bit işlemcisi üzerinde yürüterek bilgisayar yükünden bağımsız kararlı hareket eğrileri üretir. Geniş Besleme Gerilimi Aralığı: DC 12V ile 24V arasındaki endüstriyel güç kaynakları ile sorunsuz çalışarak pano içi gerilim dağıtımında esneklik ve parazit bastırma avantajı sunar. Tam Galvanik Optokuplör İzolasyonu: Giriş ve çıkış hatlarında kullanılan optoelektronik yalıtım elemanları, bilgisayar USB portunu yüksek gerilim sıçramalarından ve endüstriyel gürültülerden korur. 0-10V Analog Spindle Hız Çıkışı: Harici frekans inverterleri ile doğrudan uyumlu çalışan analog voltaj portu sayesinde yazılım üzerinden spindle motor devrinin pürüzsüz ayarlanmasını sağlar. Alternatif PWM Sinyal Çıkışı: Lazer güç modülleri veya PWM tabanlı harici hız kontrol devreleri için ayarlanabilir frekans ve doluluk oranına sahip kontrol sinyali üretir. 5 Adet Yapılandırılabilir Güvenlik Girişi: Acil stop butonu, takım boyu ölçüm probu, eksen limit sviçleri ve home referans sensörleri için optokuplör korumalı dijital giriş terminallerine sahiptir. 4 Adet Genel Amaçlı İzole Çıkış: Soğutma sıvısı valfi, sisleme ünitesi, vakum emiş motoru veya aydınlatma rölelerini anahtarlamak için kullanılabilen açık kollektör transistor çıkışları sunar. Harici El Çarkı MPG Portu: Manuel eksen hareket ettirme, sıfırlama ve hassas konumlandırma işlemleri için el çarkı MPG donanımlarının bağlanabileceği özel pim başlığı barındırır. Çift Çıkış Bağlantı Arayüzü: Step motor sürücülerine giden sinyaller için hem klasik vidalı klemens terminalleri hem de hızlı montaj sağlayan XH 2.54mm soketli beyaz konnektörler sunar. Endüstriyel Klemens Düzeni ve Sağlam PCB: Kaliteli fiberglas devre kartı yapısı, geniş bakır yolları ve etiketli vidalı klemens dizilimi ile pano içi kablolamada yüksek düzen ve uzun ömürlülük sağlar.
Kullanım Alanları CNC Ahşap ve Reklam Freze Tezgahları: Mobilya üretimi, ahşap oyma, pleksiglas işleme, kompozit panel kesimi ve alüminyum tabela imalatında kullanılan 3 eksen ve 4 eksen portal freze tezgahlarında ana hareket denetleyici olarak yaygın şekilde tercih edilir. Yüksek darbe frekansı sayesinde geniş çalışma alanına sahip portal tezgahlarda yüksek boşta hareket hızlarına güvenle ulaşılmasını sağlar.
Hassas Metal İşleme ve Kalıpçılık Tezgahları: Alüminyum, pirinç, bakır, mühendislik plastikleri ve yumuşak metallerin hassas olarak işlendiği masaüstü ve atölye tipi metal freze tezgahlarında rijit ve sarsıntısız eksen kontrolleri kurmak için idealdir. Takım sıfırlama probu girişi ile parça sıfırının ve Z ekseni takım boyunun mikron seviyesinde hızlıca tespit edilmesini kolaylaştırır.
4 ve 5 Eksenli Döner Tablalı İşleme Merkezleri: Silindirik yüzey gravürleri, heykel oyma, spiral kanal açma ve karmaşık açısal parçaların işlenmesi için sisteme eklenen dördüncü divizör ve beşinci beşik tabla mekanizmalarını sorunsuz şekilde kontrol eder. 5 eksenin eş zamanlı enterpolasyon kabiliyeti, çok eksenli ileri düzey talaşlı üretim projelerini hayata geçirir.
CNC Lazer Kesim ve Kazıma Sistemleri: CO2 lazer tüpleri, fiber lazer işaretleyiciler ve yarı iletken mavi lazer kafaları barındıran hassas kesim ve gravür makinelerinde hız kontrolü ve tetikleme yönetimi sunar. PWM sinyal çıkışı sayesinde lazer gücünün kesim çizgisi boyunca değişken hızlara göre otomatik olarak modüle edilmesini destekler.
Özel Otomasyon ve Koordinat Pozisyonlama Tablaları: Laboratuvar tipi sıvı dozajlama cihazları, otomatik lehimleme robotları, kamera kontrollü optik test tablaları, 3 boyutlu tarama mekanizmaları ve çok eksenli pick and place sistemlerinde bilgisayar destekli hassas doğrusal hareket altyapısı kurmak için yüksek güvenilirlikli bir arabirim vazifesi görür.

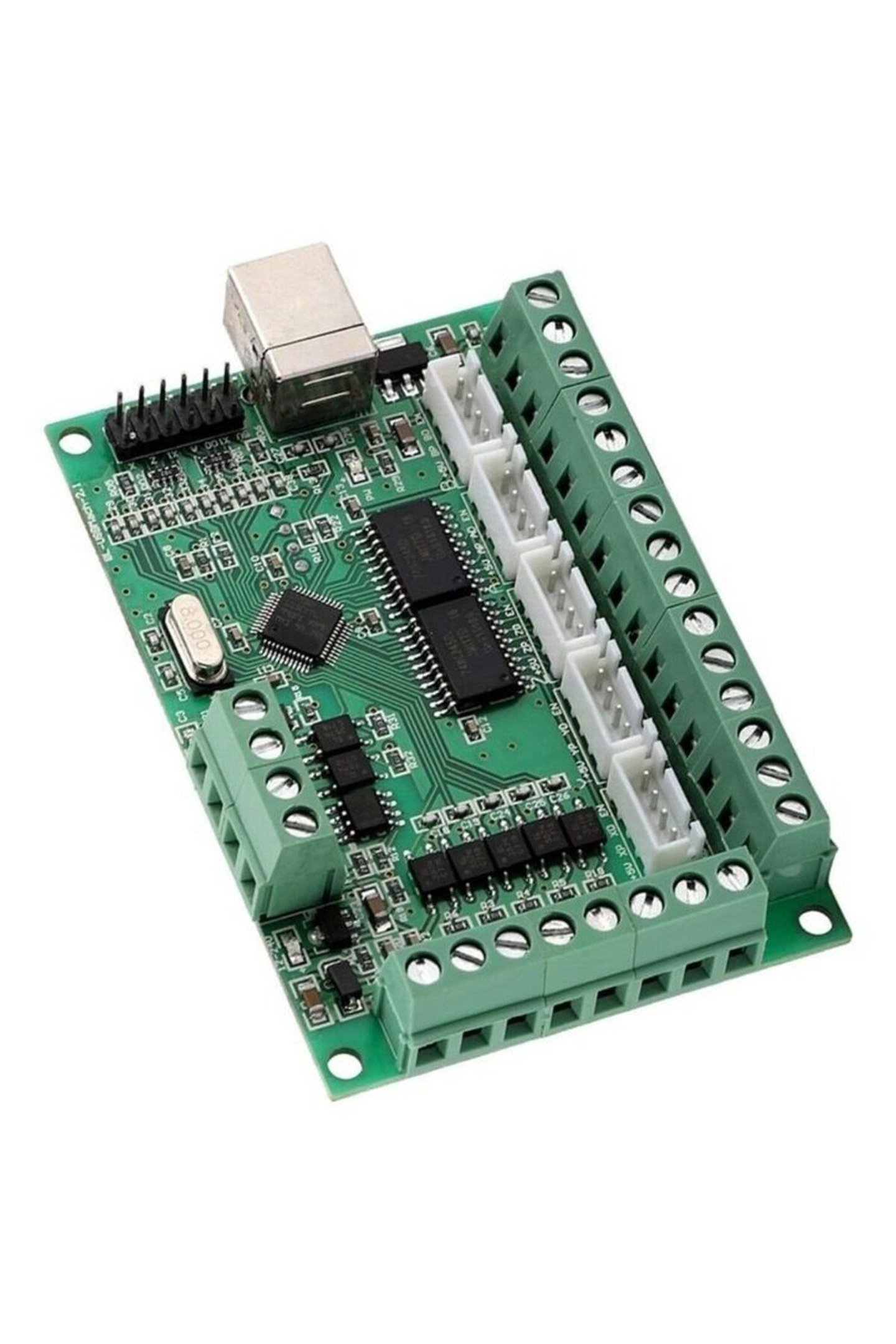

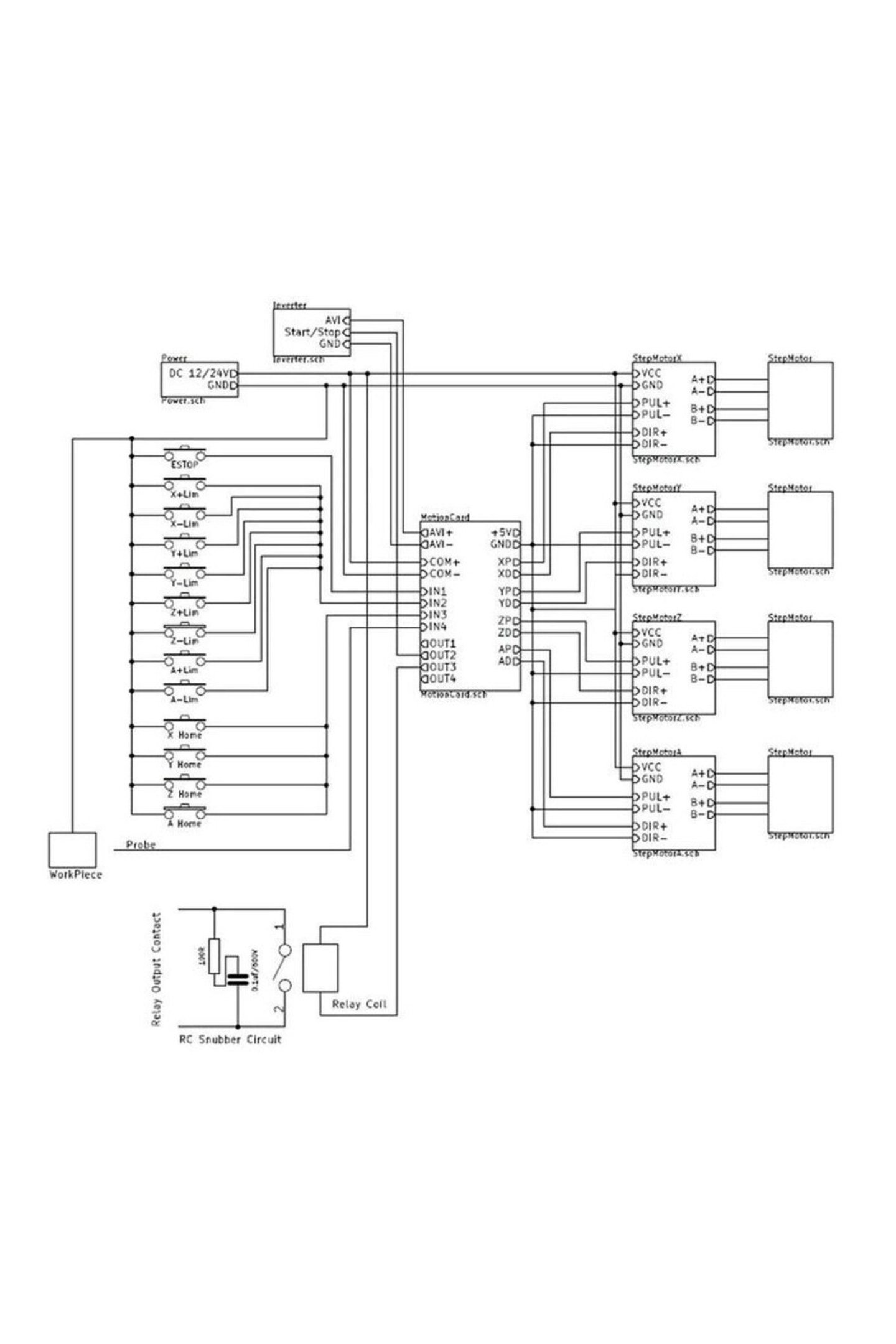

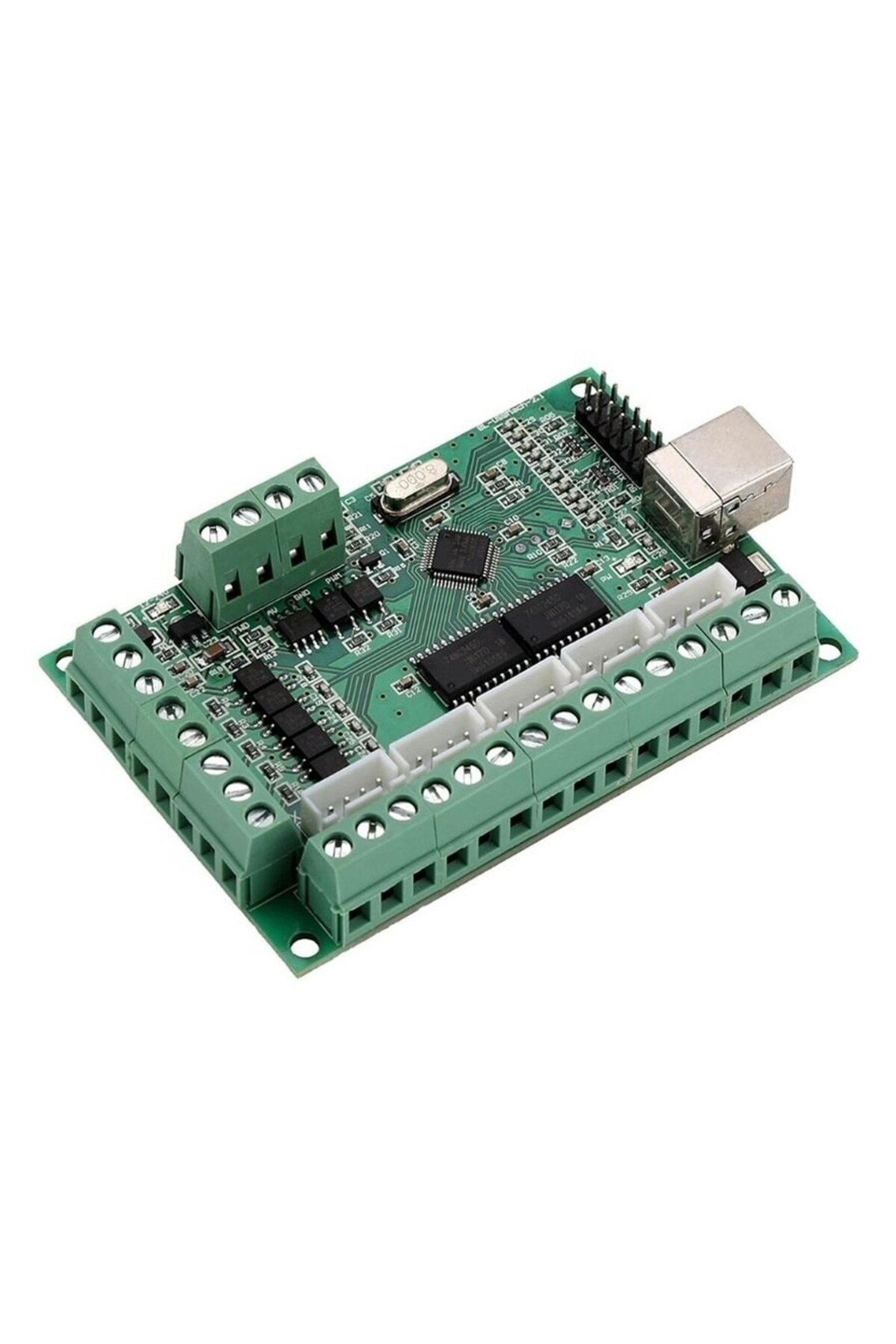

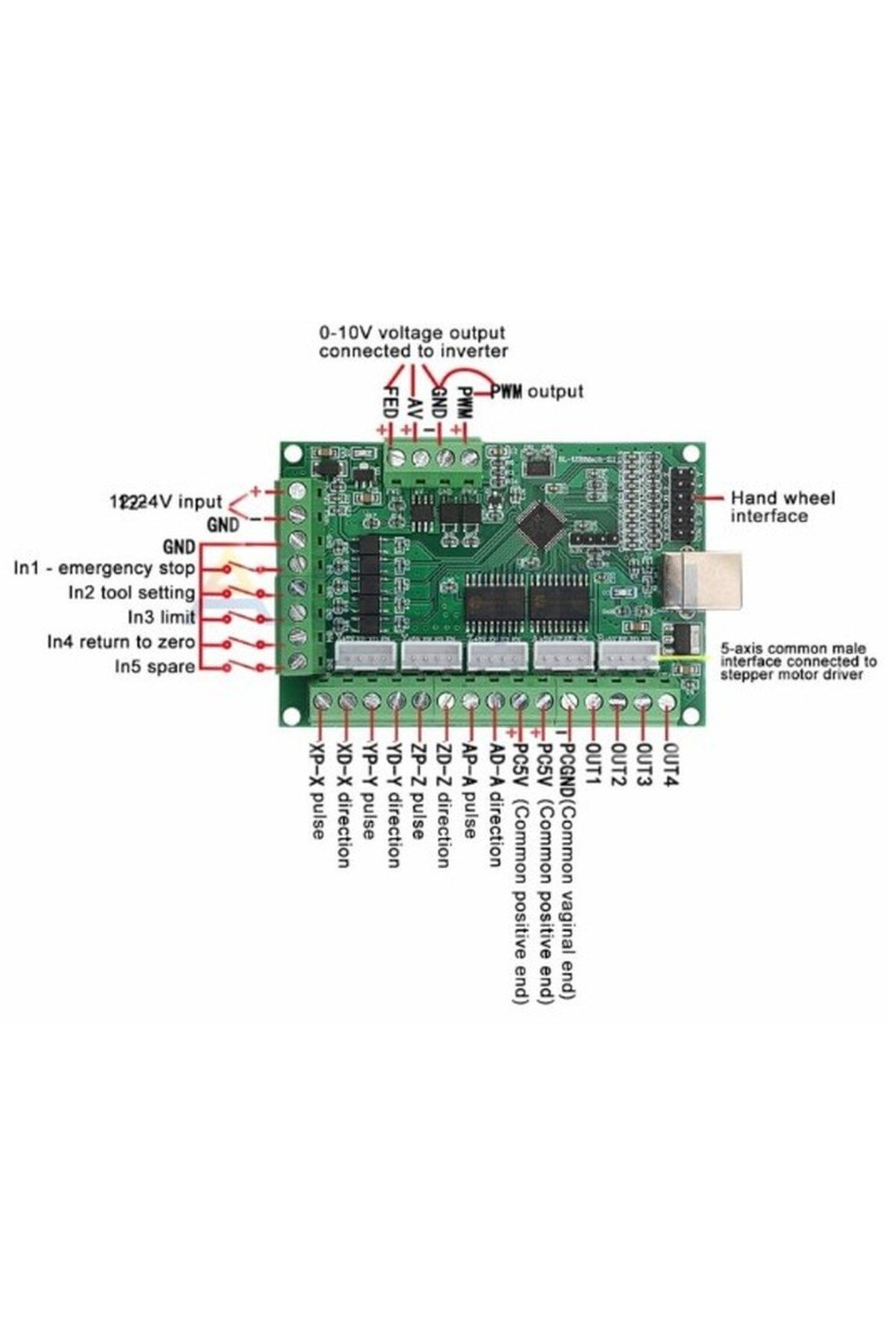

Uyumluluk, Bağlantı ve Kullanım Kart üzerinde yer alan klemenslerin ve bağlantı noktalarının işlevleri, endüstriyel standartlara tam uyumlu biçimde açıkça etiketlenmiştir. Sistemin doğru ve kararlı çalışması için bağlantıların belirtilen elektriksel prensiplere uygun olarak yapılması gerekir. Klemens dağılımı şu şekildedir: 12V-24V ve GND Klemensleri: Kartın mantık devrelerini, optokuplör izolasyon katmanını ve 0-10V analog devresini besleyen ana DC gerilim girişidir. Endüstriyel sınıf regüleli bir güç kaynağından 12V veya 24V DC gerilim uygulanmalıdır. AV, GND, PWM ve FED Klemensleri: Spindle frekans inverteri bağlantı grubudur. AV klemensi inverterin 0-10V analog girişine (genellikle AVI veya VI), GND klemensi inverterin analog toprak hattına (ACM), FED klemensi ise inverterin ileri yön çalıştırma (FWD) kontrol terminaline bağlanır. IN1 Klemensi: Acil durdurma butonu (E-Stop) girişidir. Normalde kapalı kontak prensibiyle GND terminali ile köprülendiğinde güvenli durdurma devresini oluşturur. IN2 Klemensi: Takım sıfırlama probu (Auto Tool Setter / Probe) girişidir. İletken prob plakası ile kesici takım arasındaki temas anında sıfırlama sinyali üretir. IN3 Klemensi: Eksen sınır anahtarları (Limit Switches) girişidir. X, Y ve Z eksenlerinin mekanik veya manyetik sınır sviçleri bu hatta bağlanarak aşırı hareket durumunda motorları kilitler. IN4 Klemensi: Referans sıfıra dönüş (Home / Return to Zero) girişidir. Makine koordinat sisteminin ana sıfır noktasını bulması için referans sensörlerini kabul eder. IN5 Klemensi: Kullanıcı tanımlı yedek dijital giriştir. İsteğe bağlı olarak koruyucu kapak emniyet svici, soğutma sıvısı seviye sensörü veya malzeme algılayıcı olarak yapılandırılabilir. OUT1, OUT2, OUT3, OUT4 Klemensleri: Dört adet optokuplör ile izole edilmiş açık kollektör çıkış terminalidir. Soğutma sıvısı rölesi, vakum sistemi kontaktörü, toz emme ünitesi veya hava üfleme selonoid valflerini sürmek için harici röle kartlarına bağlanır. XP, XD, YP, YD, ZP, ZD, AP, AD Klemensleri: Sırasıyla X, Y, Z ve A eksenlerinin darbe (Pulse / Step) ve yön (Direction / Dir) sinyal çıkışlarıdır. PC5V Klemensi: Step motor sürücülerinin optokuplör girişlerine lojik 5V gerilim sağlayan ortak pozitif anot terminalidir. PCGND Klemensi: Ortak katot bağlantı mimarisini benimseyen motor sürücüleri için sunulan ortak negatif referans terminalidir. Handwheel MPG Başlığı: Harici el çarkı donanımının X1, X10, X100 adım çarpanı ve eksen seçici sinyallerini doğrudan karta aktaran çift sıralı erkek pin konnektörüdür.
Sistemin fiziksel kurulumuna başlarken, önce kartın USB kablosu bilgisayara takılmadan önce pano içerisindeki montaj deliklerinden plastik yükselticiler kullanılarak metal şaseden yalıtılmış bir noktaya sabitlenmesi gerekir. Ardından DC 12V veya 24V ana besleme kabloları polariteye azami dikkat gösterilerek 12-24V ve GND terminallerine bağlanmalıdır. Besleme hattına ters gerilim uygulanmaması devre kararlılığı açısından önem arz eder.
Adım motor sürücülerinin bağlantısı gerçekleştirilirken iki farklı bağlantı mimarisinden biri seçilir. Ortak anot bağlantı yönteminde, tüm motor sürücülerinin PUL+ ve DIR+ terminalleri birleştirilerek kart üzerindeki PC5V terminaline bağlanır; kartın XP, XD, YP, YD gibi çıkışları ise sürücülerin ilgili PUL- ve DIR- terminallerine aktarılır. Ortak katot yönteminde ise sürücülerin PUL- ve DIR- terminalleri kartın PCGND hattında birleştirilirken, PUL+ ve DIR+ hatları doğrudan ilgili darbe ve yön çıkışlarına iletilir. Sürücülere giden sinyal kablolarının yüksek akım taşıyan motor bobin kablolarından ayrı kanallardan taşınması elektriksel gürültülerin engellenmesi için gereklidir.
Inverter bağlantısında, AV analog çıkışı inverterin hız kontrol girişine, GND terminali ise analog şase hattına ekranlı kablo vasıtasıyla ulaştırılır. Spindle devir ayarının sıfır ile maksimum devir arasında doğrusal olarak çalışması için inverter parametrelerinden harici analog giriş 0-10V gerilim aralığına göre programlanmalıdır.
Son olarak USB kablosu bilgisayara bağlanır. Bilgisayarda Mach3 yazılımı ile uyumludur ifadesine uygun olarak, karta ait özel USB hareket eklentisi (plugin dosyası) yazılımın eklentiler dizinine kopyalanır. Yazılım başlatıldığında kart hareket kontrol aygıtı olarak seçilir; motor ayarları menüsünden eksenlerin adım başına düşen pals değerleri, maksimum ilerleme ivmeleri ve hız limitleri tezgah mekaniğine uygun olarak kalibre edilir.
Avantajlar ve Faydalar Eski Teknolojilere Bağımlılığı Ortadan Kaldırma: Giderek bulunması zorlaşan, eski masaüstü bilgisayarlara mahkum eden 25 pinli paralel LPT portu zorunluluğunu bitirerek, güncel işletim sistemlerine sahip modern masaüstü ve dizüstü bilgisayarlarla standart USB kablosu üzerinden hızlı ve sorunsuz çalışma olanağı sunar.
Kusursuz Hareket Kararlılığı ve Donanımsal Darbe Kalitesi: Bilgisayarın anlık arka plan işlemlerinden, işletim sistemi gecikmelerinden veya işlemci yükünden tamamen bağımsız olarak kendi yerleşik ARM işlemcisinde 100KHz darbe ürettiği için eksenlerde adım kaçırma, titreme, sarsıntı ve takılma gibi mekanik aşınmaya yol açan olumsuzlukları kalıcı olarak engeller.
Yüksek Seviyeli Endüstriyel Koruma ve Yalıtım: Dahili optokuplör bariyeri ve izole güç mimarisi, frekans sürücülerinin, plazma ünitelerinin veya yüksek güç çeken fırçasız motorların ürettiği elektromanyetik gürültüleri tamamen filtreleyerek bilgisayarın USB portunu elektriksel tahribata karşı korur.
Genişletilmiş 5 Eksen Desteği ile Esnek Proje Geliştirme: Standart 3 eksenli sistemlerin ötesine geçerek çift motorlu Y ekseni (gantry portal senkronizasyonu), döner divizör ekseni veya beşik tabla mekanizmalarını tek kart üzerinden yönetme özgürlüğü vererek gelecekteki makine geliştirme ihtiyaçlarına tek donanımla cevap verir.
Entegre Çevre Birim Kontrolü ile Düşük Maliyet: Harici analog dönüştürücü kartlara veya ekstra röle arabirimlerine ihtiyaç duymadan spindle devir ayarını ve 4 farklı yardımcı ekipmanı doğrudan yönetebilmesi sayesinde pano içi donanım karmaşasını azaltır ve kurulum maliyetlerini belirgin şekilde düşürür.
Kimler İçin Uygundur CNC ve Otomasyon Alanında Kendi Sistemini Kuran Geliştiriciler: Açık kaynaklı veya özel tasarım koordinat tablaları, 3D oyma frezeleri ve lazer makineleri imal eden maker toplulukları, mühendisler ve teknik hobiciler için karmaşık kablolama gerektirmeyen, tak ve çalıştır yapıda profesyonel bir kontrol merkezidir.
Mevcut CNC Tezgahını Modernize Eden Atölyeler ve Ustalar: Eski paralel portlu LPT kontrol kartına sahip olduğu için sürekli kilitlenen, bilgisayar arızalarında yedek donanım bulmakta zorlanan ve USB altyapısına geçerek işleme hızını artırmak isteyen ahşap, reklam ve kalıp atölyeleri için mükemmel bir yenileme çözümüdür.
Mesleki ve Teknik Eğitim Kurumları: Üniversitelerin makine, mekatronik ve otomasyon mühendisliği bölümleri ile meslek liselerinin talaşlı imalat atölyelerinde öğrencilere bilgisayar destekli üretim (CAM) ve G kodu mantığını modern USB arabirimi üzerinden güvenli ve uygulamalı şekilde öğretmek isteyen eğitimciler için uygundur.
Özel Amaçlı Endüstriyel İmalatçılar: Otomatik sıvı contalama, yapıştırıcı dağıtımı, koordinatlı vida sıkma, test fikstürü hareketlendirme ve konveyör üzeri malzeme yönlendirme gibi özel üretim hatlarında düşük maliyetli ve yüksek hassasiyetli eksen kontrolü arayan otomasyon entegratörleri için ideal bir yapı taşıdır.
Doğru Ürünü Seçerken Dikkat Edilecekler Eksen Sayısı İhtiyacı ve Mekanik Yapı: Kontrol edilecek tezgahın kaç serbestlik derecesine sahip olduğu netleştirilmelidir. 3 temel eksenin yanı sıra köprülü portal yapılarda çift motorlu sürüş planlanıyorsa veya divizör mekanizması kullanılacaksa 5 eksen kapasitesi tam aranan çözümdür; ancak daha fazla eksen gerektiren projelerde farklı kontrol üniteleri değerlendirilmelidir.
Maksimum Darbe Frekansı ve Mikrostep Uyum Analizi: Kartın eksen başına sağladığı 100KHz sınır, kullanılan step motor sürücülerinin mikrostep ayarı ve vidalı mil hatvesi ile doğrudan ilişkilidir. Örneğin tur başına 3200 darbe gerektiren bir eksende 100KHz frekans ile saniyede 31.25 tur motor devrine güvenle ulaşılabilir; bu değer tipik CNC tezgahlarının mekanik sınırlarının oldukça üzerindedir.
Besleme Kaynağının Gücü ve Kalitesi: Kartın optokuplör izolasyonu ve analog çıkış katının sağlıklı çalışması için 12V ile 24V arasında kararlı çıkış veren, gerilim dalgalanması düşük endüstriyel anahtarlamalı (SMPS) bir güç kaynağı tercih edilmelidir. Step motor sürücülerinin yüksek akım çeken beslemesi ile kontrol kartının mantık beslemesinin ayrı tutulması gürültü izolasyonunu maksimuma çıkarır.
Kablo Ekranlama ve Topraklama Standartları: USB arabirimli kartların atölye ortamında kesintisiz çalışabilmesi için kullanılan tüm sinyal kablolarının örgülü blendajlı yapıda olması, spindle motor kablosunun ekranının toprağa bağlanması ve tezgah gövdesinde yıldız topraklama prensibinin uygulanması zorunludur.
Yazılım ve Donanım Çevresi Uyumluluğu: Kart doğrudan Mach3 yazılımı ile uyumludur; farklı üçüncü taraf CNC yazılımları ile çalıştırılması hedefleniyorsa ilgili yazılıma ait donanım sürücüsü gereksinimleri mutlaka incelenmelidir.
Güvenli Kullanım, Bakım ve Saklama Doğru Polarite ve Gerilim Eşiklerine Uyum: Karta enerji vermeden önce 12V-24V ve GND terminallerine gelen kablo polaritesi iki kez kontrol edilmelidir. Giriş geriliminin 24V DC değerini aşmamasına özen gösterilmeli, alternatif akım (AC) kesinlikle uygulanmamalıdır. Ters gerilim veya aşırı voltaj optokuplör entegrelerine ve dahili regülatör katına geri dönülemez zararlar verebilir.
Elektrostatik Deşarj (ESD) Önlemleri: Kart üzerinde yüksek yoğunluklu CMOS ve ARM mikrodenetleyici yongaları bulunmaktadır. Montaj, kablolama ve bakım esnasında devre kartına çıplak elle dokunulmadan önce personelin üzerindeki statik elektriği deşarj etmesi veya anti-statik bileklik kullanması yonga sağlığı açısından gereklidir.
Klemens Bağlantılarının Mekanik Güvenliği: Vidalı klemenslere kablo montajı yapılırken kablo uçlarına uygun ölçüde izoleli yüksük takılmalıdır. Açıkta kalan tek bir iletken tel damarı dahi yanındaki klemense temas ederek kısa devre oluşturabilir. Vidaların aşırı tork uygulanmadan, klemens yuvasını çatlatmayacak şekilde sıkıca sabitlendiğinden emin olunmalıdır.
Toz, Nem ve Isıdan Korunmuş Pano Ortamı: Kontrol kartı açıkta bırakılmamalı; ahşap tozu, metal talaşı, yağ buharı ve nem girişine karşı sızdırmazlığı sağlanmış metal veya dayanıklı plastik bir elektrik panosu içerisine yerleştirilmelidir. Metal talaşlarının kart üzerindeki açık lehim yollarına düşmesi ani kısa devrelere yol açar. Pano içerisinde yeterli hava sirkülasyonu sağlanmalı, kart sıcaklığı aşırı yükselmemelidir.
BL-USBMach-2.1 CNC USB Kontrol Kartı Hakkında Sık Sorulan Sorular BL-USBMach-2.1 kontrol kartı hangi işletim sistemleri ile çalışır? Kart, Windows XP, Windows 7, Windows 8 ve Windows 10 işletim sistemlerinin hem 32-bit hem de 64-bit sürümleri ile uyumlu şekilde çalışmaktadır. Standart USB HID arabirimi ve özel hareket eklentisi sayesinde eski LPT portlarındaki 32-bit sınırlaması bu kartta geçerli değildir.
Kartın çalışması için harici 12V veya 24V besleme bağlamak şart mıdır? Evet, USB kablosu yalnızca bilgisayar tarafındaki haberleşme çipini ve mantık katmanını besler; optokuplör izolasyonunun aktif olması, 0-10V analog hız çıkışının üretilmesi ve giriş çıkış klemenslerinin çalışması için karta harici 12V ya da 24V DC güç bağlanması zorunludur.
Spindle devir hızı frekans inverterine nasıl bağlanır ve kontrol edilir? Kartın AV klemensi inverterin analog voltaj girişine (AVI/VI), GND klemensi inverterin analog şasesine (ACM) bağlanır; yazılımda spindle ayarları 0-10V olarak tanımlandığında iş mili devri G kodundaki S komutlarına göre otomatik olarak doğrusal şekilde ayarlanır.
Step motor sürücüleri karta ortak anot mu yoksa ortak katot olarak mı bağlanmalıdır? Kart her iki bağlantı şeklini de destekler; ortak anot bağlantıda sürücülerin PUL+ ve DIR+ uçları karttaki PC5V klemensine bağlanırken, ortak katot bağlantıda PUL- ve DIR- uçları karttaki PCGND klemensine bağlanarak esnek entegrasyon sağlanır.
Eksen başına 100KHz darbe frekansı tezgahta ne gibi bir avantaj sağlar? 100KHz frekans, step motor sürücülerinde 1/16 veya 1/32 gibi yüksek mikrostep oranları seçildiğinde bile motorların tork kaybı yaşamadan yüksek devir ve ilerleme hızlarına titreşimsiz şekilde ulaşmasını mümkün kılar.
Harici el çarkı MPG bağlantısı doğrudan bu karta yapılabilir mi? Evet, kart üzerinde harici el çarkı için ayrılmış özel çift sıralı pim başlığı yer almaktadır; uyumlu el çarkı MPG kablosu bu başlığa takılarak eksen seçimi ve manuel adım ilerletme işlemleri kolayca gerçekleştirilir.
IN1 ile IN5 arasındaki girişlere endüktif yaklaşım sensörleri bağlanabilir mi? Evet, NPN tipi açık kollektör çıkış veren normalde açık veya normalde kapalı endüktif sensörler, harici 12V-24V besleme kullanılarak bu girişlere doğrudan bağlanabilir ve limit veya home sensörü olarak kullanılabilir.
OUT1 ile OUT4 arasındaki çıkışlara doğrudan 220V soğutma pompası bağlanabilir mi? Hayır, bu çıkışlar optokuplör korumalı açık kollektör transistor çıkışlarıdır; yüksek akımlı yükleri doğrudan sürmez, araya harici bir röle modülü veya kontaktör eklenerek yüksek voltajlı pompalar ve valfler güvenle tetiklenmelidir.
USB kablosunda haberleşme kopması yaşanmaması için hangi önlemler alınmalıdır? Kullanılan USB kablosunun çift taraflı ferrit filtreli ve kaliteli blendajlı olması, yüksek akımlı inverter ve motor kablolarından fiziksel olarak uzakta konumlandırılması ve pano topraklamasının doğru yapılması kesintisiz çalışma için esastır.
Kart üzerindeki beyaz konnektörler ne amaçla kullanılır? Bu 5 adet beyaz soketli XH 2.54mm arayüz, vidalı klemens kullanmak istemeyen kullanıcılar için step motor sürücülerine doğrudan hazır soketli kablolarla hızlı ve hatasız sinyal taşımak amacıyla paralel olarak yerleştirilmiştir.
Mach3 yazılımında kartın tanıtılması için ek sürücü gerekir mi? Kart için standart USB sürücüsü işletim sistemi tarafından otomatik olarak tanınır; ancak hareket komutlarının karta aktarılması için üretici tarafından sağlanan BL-USBMach.dll eklenti dosyasının Mach3 Plugins klasörüne yerleştirilmesi gereklidir.
Kart üzerindeki optokuplörlerin sisteme sağladığı temel koruma işlevi nedir? Optokuplörler, elektrik sinyalini ışık yoluyla karşı tarafa aktararak makine tarafındaki yüksek gerilim sıçramalarının, motor bobinlerinden dönen endüktif akımların ve parazitlerin bilgisayar tarafına geçmesini fiziksel olarak engelleyen koruma bariyeridir.
Paket İçeriği 1 adet BL-USBMach-2.1 CNC USB Kontrol Kartı

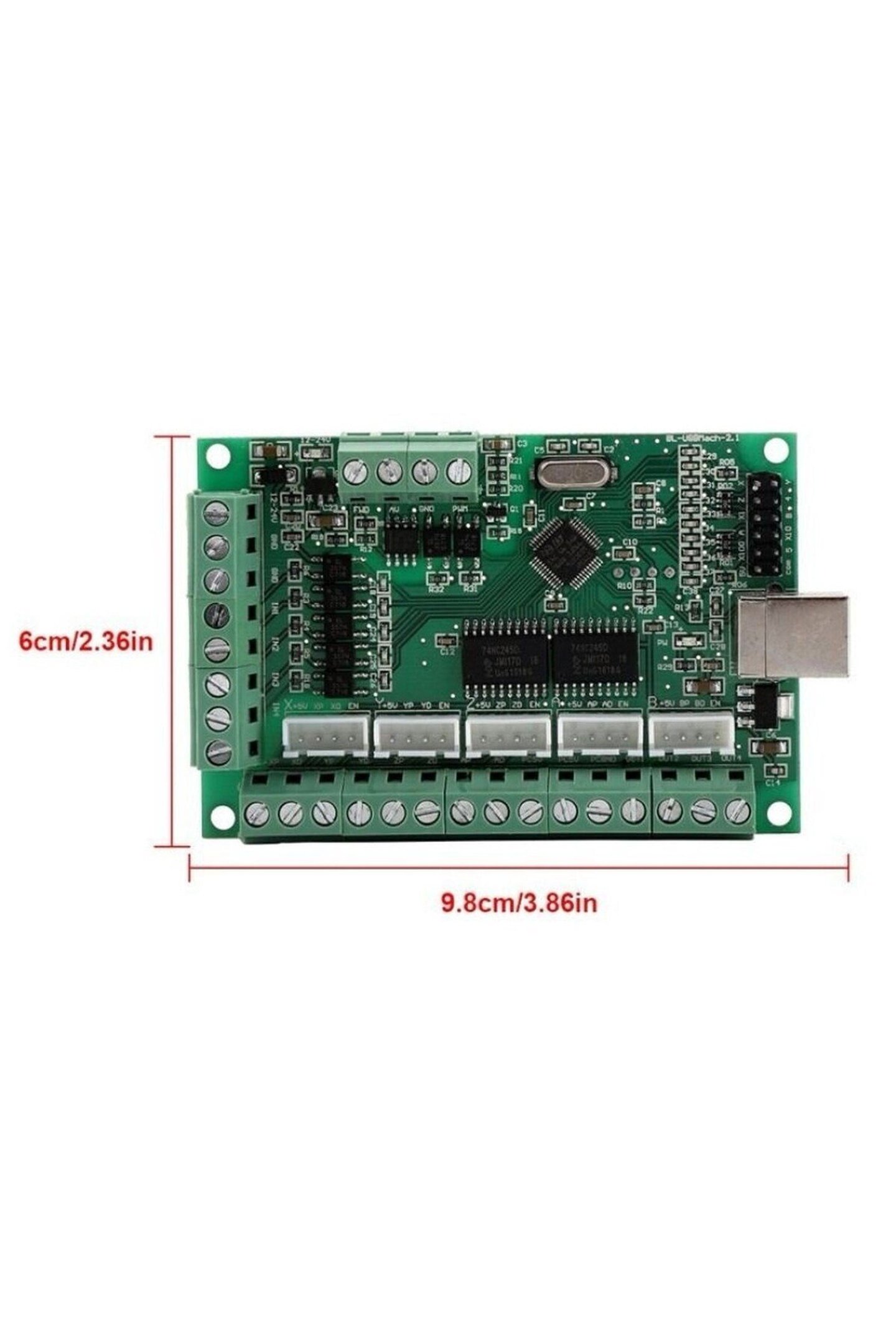

Teknik Özellikler Model: BL-USBMach-2.1 Ürün Tipi: CNC USB Hareket Kontrol Kartı Ana İşlemci: 32-bit ARM Cortex STM32 Entegresi Mantık Tampon Entegresi: 74HC245D Çift Yönlü Veri Yolu Sürücüsü Eksen Sayısı: 5 Eksen (X, Y, Z, A, B) Maksimum Darbe Frekansı: Eksen Başına 100KHz Besleme Gerilimi: 12V - 24V DC Bilgisayar Bağlantı Arayüzü: USB Type-B İzolasyon Türü: Tam Galvanik Optokuplör Yalıtımı Dijital Giriş Sayısı: 5 Adet İzole Giriş (Acil Stop, Prob, Limit, Home, Yedek) Dijital Çıkış Sayısı: 4 Adet İzole Açık Kollektör Çıkışı (OUT1 - OUT4) Spindle Hız Kontrolü: 0-10V Analog Gerilim Çıkışı ve PWM Çıkışı Motor Sürücü Arayüzü: Vidalı Klemens ve XH 2.54mm Soketli Konnektör Sürücü Sinyal Mimarisi: Ortak Anot (PC5V) ve Ortak Katot (PCGND) Desteği Harici El Çarkı Arayüzü: Özel MPG Pin Başlığı Montaj Tipi: Vida Delikli Pano İçi Sabitleme Çalışma Sıcaklığı: -10°C ile +60°C Arası Gövde Boyutları: 98 mm x 60 mm Uyumlu Platformlar: Mach3 yazılımı ile uyumludur Menşei: Çin Halk Cumhuriyeti
">
