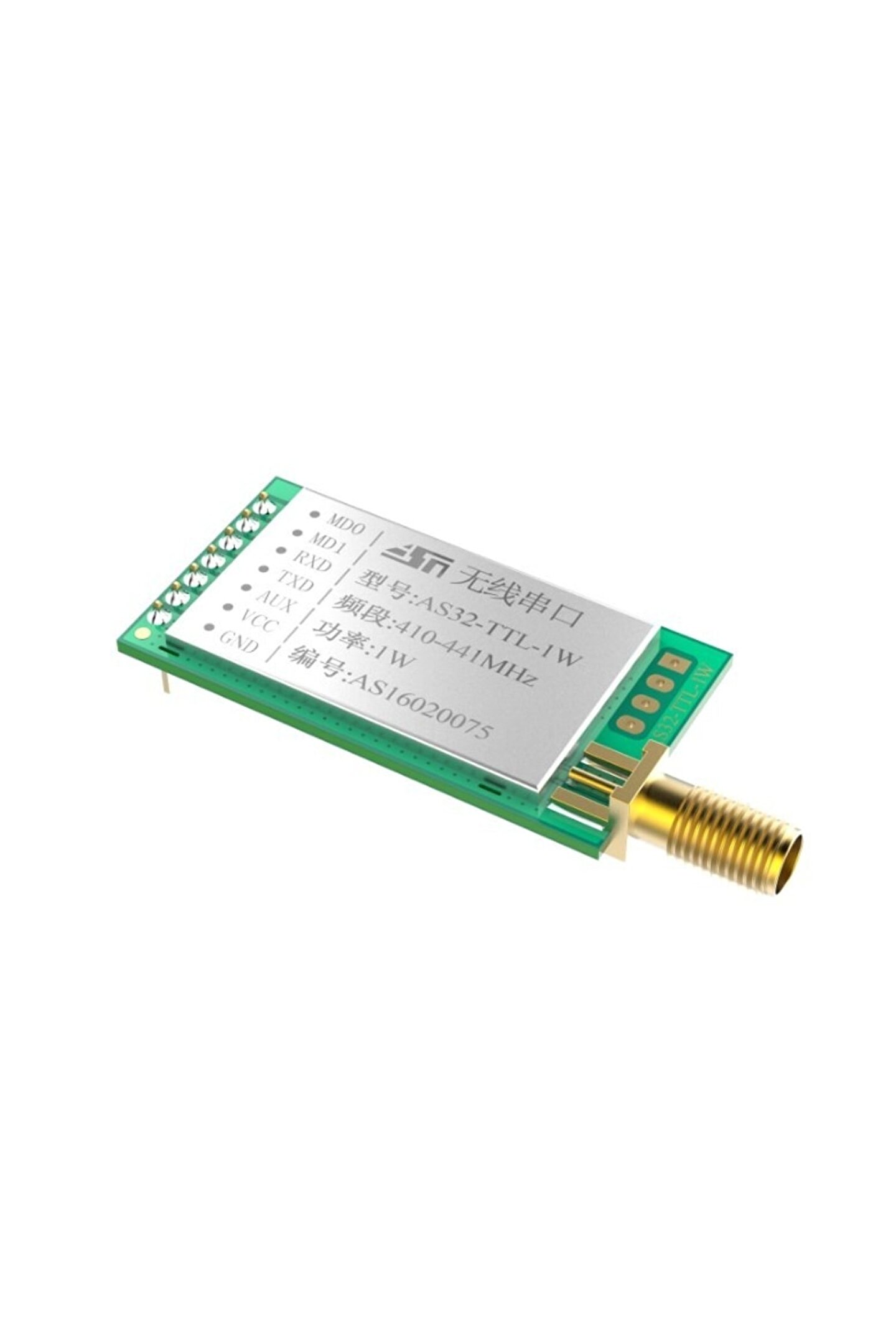

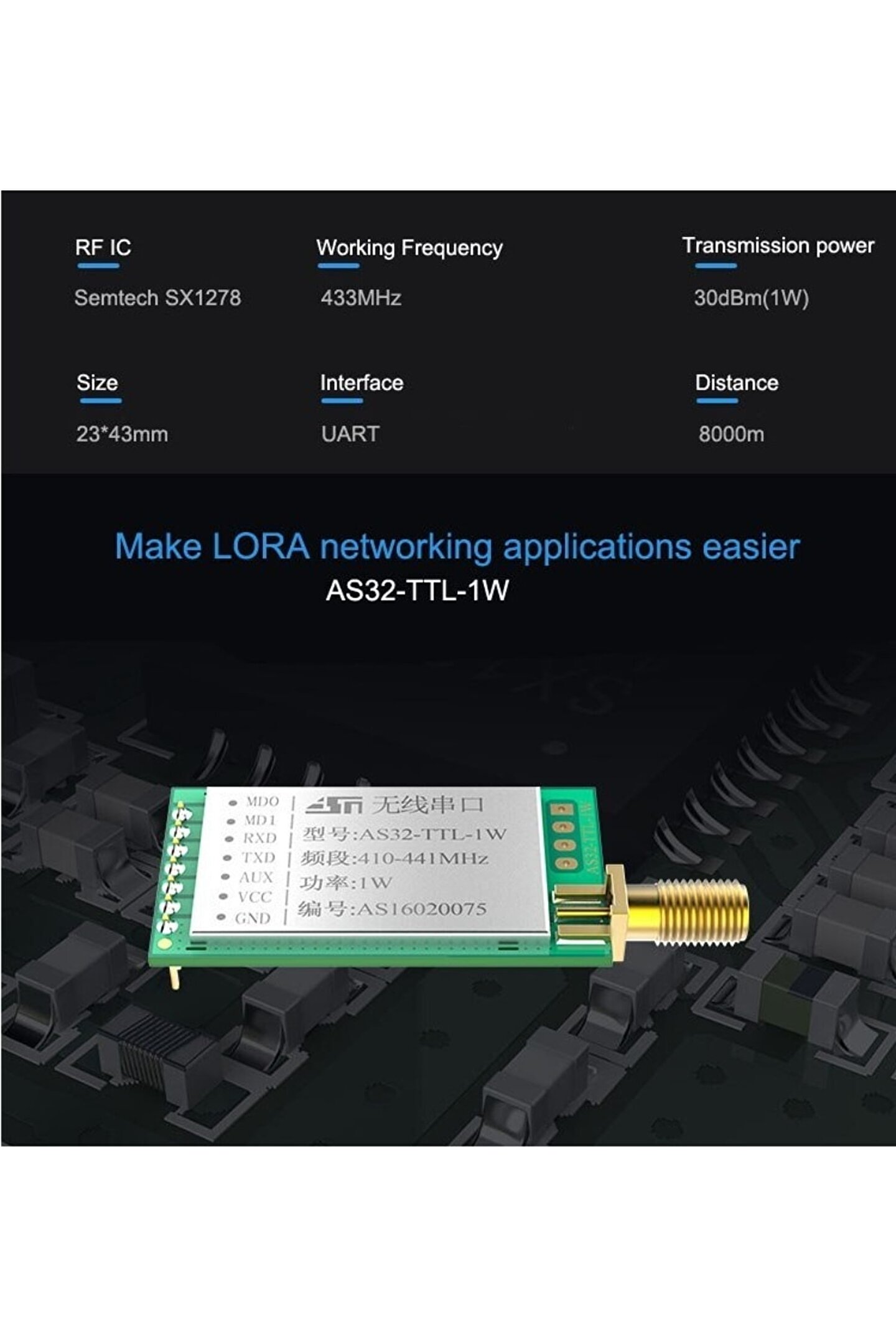

AS32-TTL-1W 433mhz 1W 30dBm 8000m LoRa Sx1278 ASHINING yıldız ürün AS32-TTL-1W kablosuz RF verici alıcı modülü
AS32-TTL-1W, 433MHz frekansında çalışan yüksek stabiliteye sahip 1W endüstriyel dereceli kablosuz veri iletim modülüdür. Modül SX1278 ana çip kullanır, LoRa yayılmış spektrum iletim, TTL seviyesi çıkışı, 3.3V ve 5V IO portu gerilimi ile uyumlu. LoRa yayılma spektrumu, modülün daha uzun bir iletişim mesafesine sahip olmasını sağlar. AS32 çalışma frekansı toplam 32 kanal ile 410mHz ila 441mHz arasındadır.
Modül tanıtımları
AS32-TTL-1W, yüksek stabiliteye sahip 1W, endüstriyel sınıf kablosuz veri iletim modülüdür. Modül SX1278 ana çip kullanır, LORA yayılmış spektrum iletim, TTL seviyesi çıkışı, 3.3V ve 5V IO portu gerilimi ile uyumlu. Ve eski sürüm temelinde modül aşağıdaki gibi yükseltildi: verimli döngü kullanımı hata düzeltme kodlama algoritması, kodlama verimliliği, hata düzeltme yeteneği. Ani girişim durumunda, rahatsız edilen veri paketlerini aktif olarak düzeltebilir. Maksimum sürekli hata düzeltme 64bit, modülün anti-sıkışma ve iletim mesafesini büyük ölçüde geliştirir ve hata düzeltme algoritmasının uygulanmasında, bu hata paketi sadece atılabilir; LORA yayılma spektrumu, modüle daha fazla iletişim mesafesi verir.
Modülün çalışma zamanında serbestçe değiştirilebilen dört çalışma modu vardır. Güç tasarrufu modunda, mevcut tüketim ultra düşük güç uygulamaları için ideal olan sadece birkaç düzine ua'dır.
AS32's çalışma frekansı 410MHz ~ 441MHz, toplam 32 bilgi kanal, her kanal erkek aralığı 1M. Seri port baud hızı, alıcı frekansı, iletim gücü, RF oranı ve diğer parametreler çevrimiçi olarak değiştirilebilir.
Ürünlerin özellikleri:
Çalışma frekansı bandı: 433MHz uygulama frekansı bandı yok
Çeşitli güç seviyeleri (maksimum 100mW)
Çeşitli baud hızları, çeşitli RF oranları
Dört çeşit çalışma modu
Ultra düşük güç tüketimi
Uyku akımı sadece 1.5uA
Hava uyandırma işlevini destekleyin
Çift 256 döngü FIFO
Iç içe geçmiş hata düzeltme kodlamasının verimli döngüsü,
Maksimum hata düzeltme 64bit
Dahili watchdog, asla çökmez
32 kanal sağlayan frekans 410- 441M
-130dbm'ye kadar hassasiyet, 8000 metrelik iletim mesafesi
Paketin bütünlüğünü sağlamak için otomatik alt sözleşme iletimi
Destek modülü voltaj okuma fonksiyonu
Tipik uygulama:
Otel elektronik kapı kilitleri, biyometrik erişim kontrol yönetim sistemi
Tıbbi ve elektronik enstrümantasyon otomasyon kontrolü
Akıllı öğretim ekipmanları, bebek bakımı, tıbbi koğuş çağrı sistemi
Ev aletleri ve akıllı aydınlatma kontrolü
Hırsızlık alarmı akıllı kart, demiryolu lokomotif uzaktan algılama
Su, elektrik, gaz, ısıtma otomatik sayaç okuma sistemi veya reaktif güç telafisi ve güç ızgara izleme
Metin, resim ve kablosuz kontrolün led ekran kablosuz iletimi
Kablosuz vinç tartısı, araç izleme, yaşlanma ekipmanı testi
Endüstriyel ekipman verileri kablosuz iletim ve endüstriyel çevre izleme
Video izleme PTZ kontrolü, erişim kontrolü katılımı kart okuyucu
Hava/yağ/su ekipmanları bilgi toplama ve doğal çevre algılama sokak lambası algılama kontrolü
Mayın katılım konumlandırma sistemi, gaz algılama alarmı
Pin No.
İsim
Pin yönü
Pin uygulaması
1
MD0
Giriş
(Çok zayıf yukarı çekin)
4 çeşit çalışma moduna karar vermek için MD1 ile işbirliği yapar, yüzülmez
2
MD1
Giriş
(Çok zayıf yukarı çekin)
4 çeşit çalışma moduna karar vermek için MD0 ile işbirliği yapar, yüzülmez
3
RXD
Giriş
Harici TXD çıkış pimine bağlı TTL UART girişleri. Açık tahliye veya çekme girişi olarak yapılandırılabilir, parametre ayarına bakınız
4
TXD
Çıkış
Harici RXD giriş pimine bağlı TTL UART çıkışları. Açık tahliye veya çekme çıkışı olarak yapılandırılabilir, parametre ayarına bakınız
5
AUX
Çıkış
Modülün çalışma durumunu belirtmek için kullanılır, kullanıcı ilk güç-kendi kendine test süresi boyunca harici mcu'yu uyandırır, düşük çıkış yapar ve açık tahliye çıkışı olarak yapılandırılabilir veya itme-çekme çıkışı, parametre ayarlarına bakın.
6
VCC
Güç girişi, güç kaynağı 2.5-5.5V (not: 4.5 v'dan az ise çıkış gücü azalır, ancak alım performansı üzerindeki etki çok küçüktür.)
7
GND
Toprak hattı, güç kaynağı referans zemine bağlı.
">
