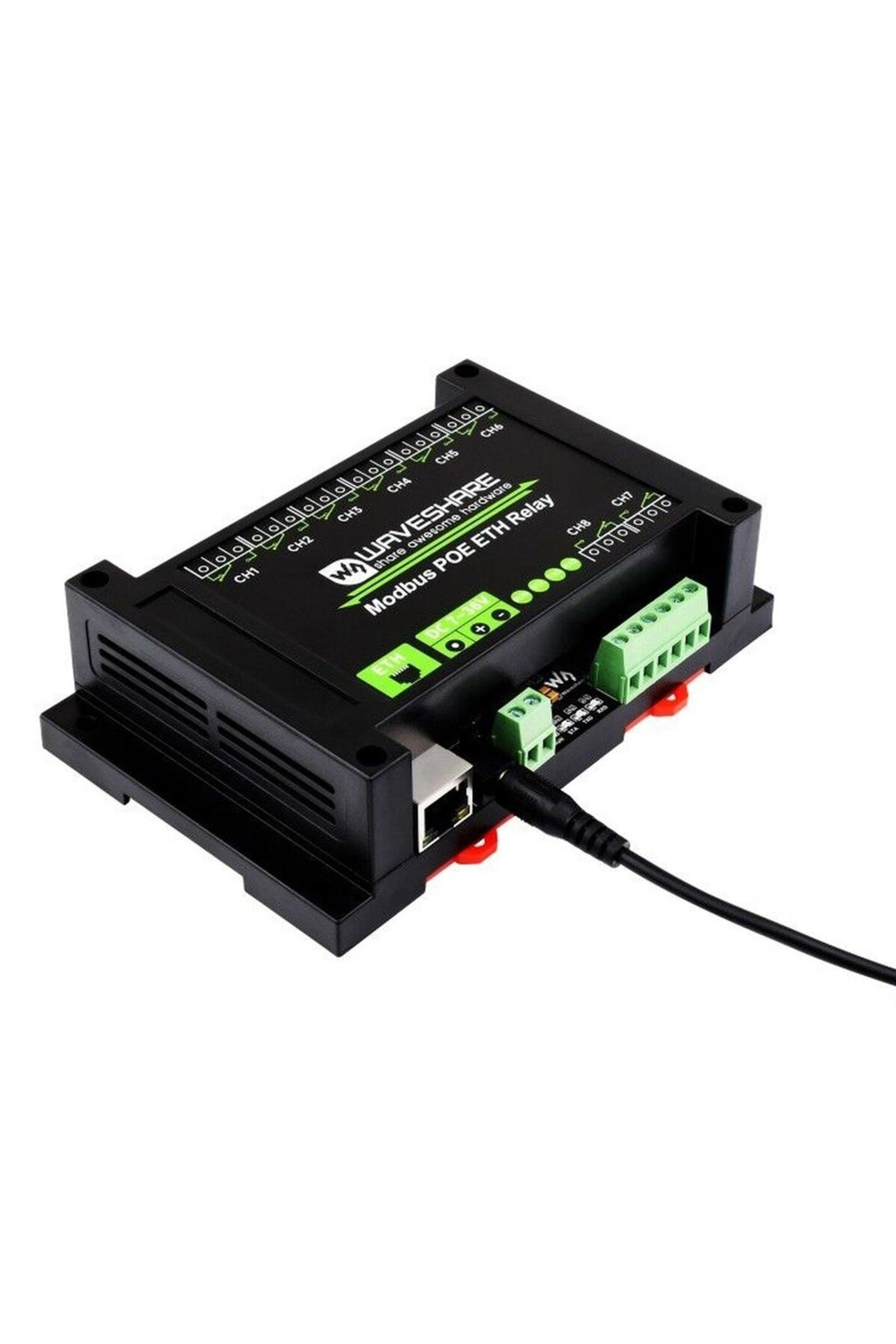

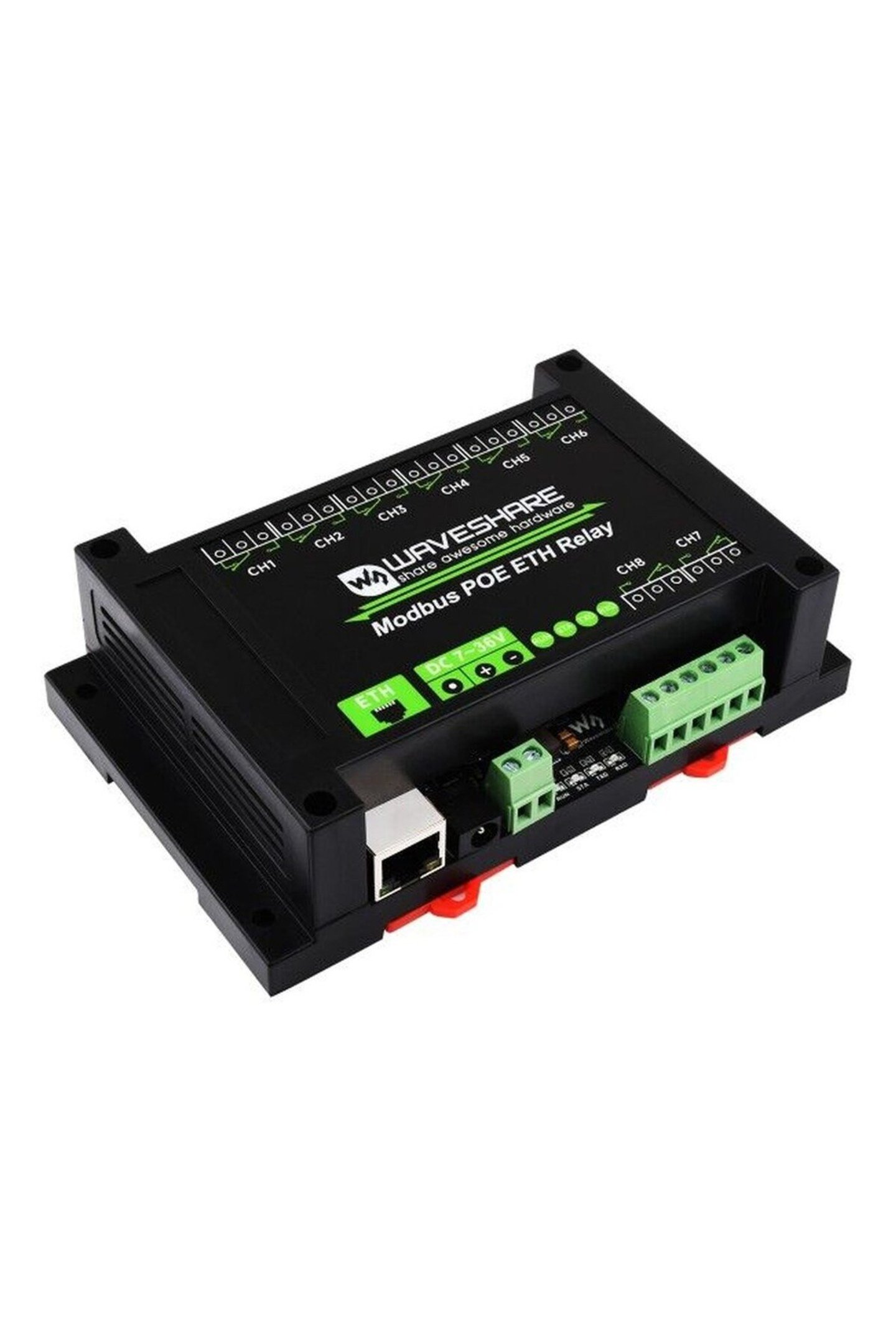

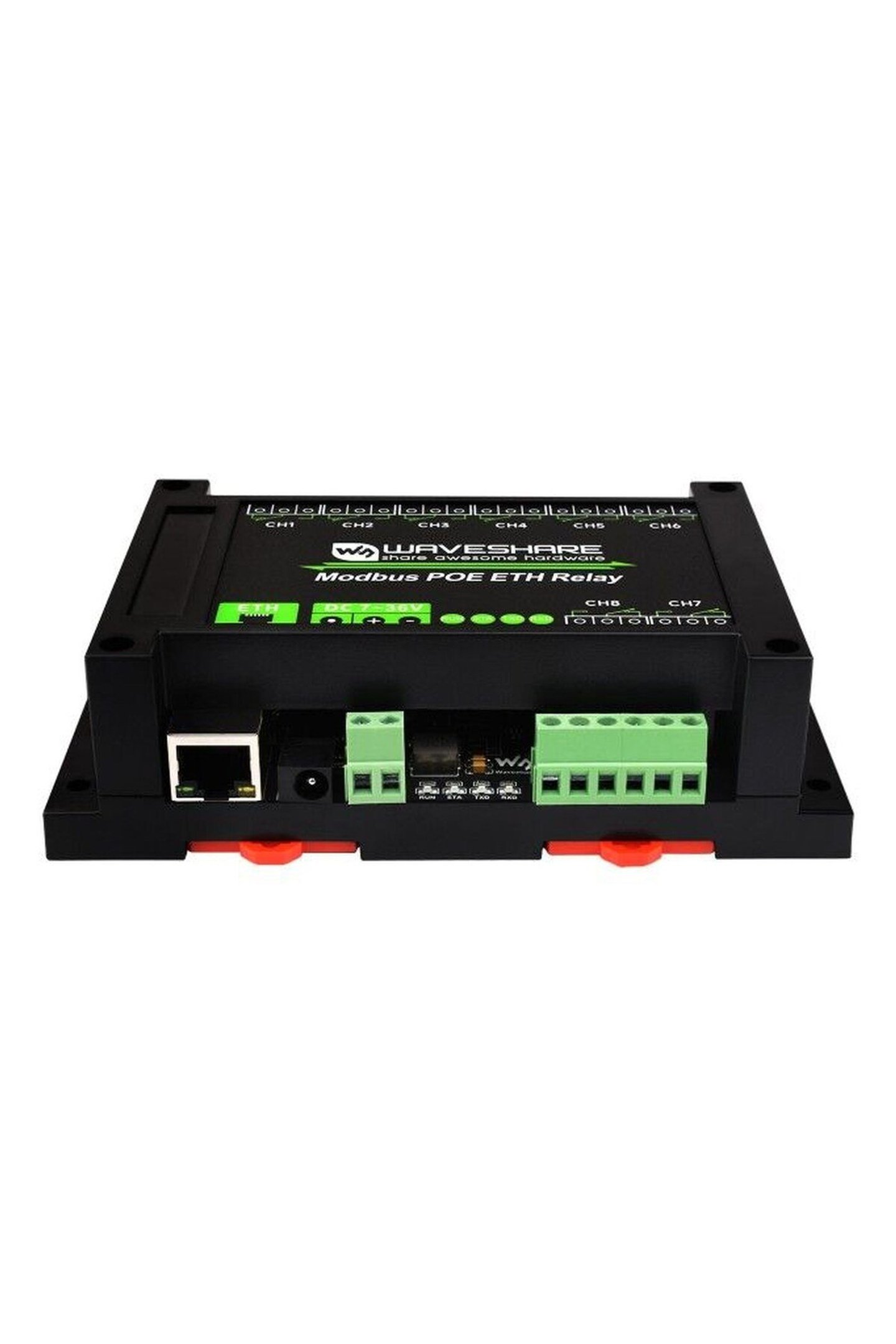

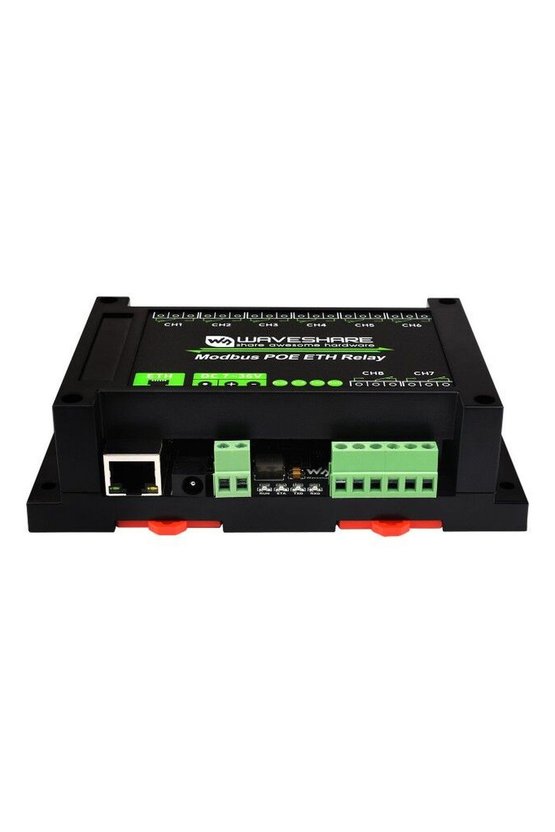

Waveshare 8 Kanallı Ethernet Röle Modülü Modbus RTU TCP PoE
PoE destekli endüstriyel 8 kanal Ethernet röle modülü Modbus RTU ve TCP uyumlu kontrol kartı.

Ürün Açıklaması

Ürün Nedir ve Ne İşe Yarar: Waveshare Modbus POE ETH Relay, endüstriyel otomasyon sistemleri ile fiziksel elektriksel yükler arasında iki yönlü, güvenilir ve yüksek hızlı bir köprü kurmak amacıyla geliştirilmiş profesyonel bir kontrol modülüdür. Cihaz, bünyesinde barındırdığı bağımsız sekiz adet elektromekanik röle kanalı sayesinde aydınlatma hatları, selenoid valfler, kontaktörler, elektrikli kilit mekanizmaları, motor sürücüleri ve çeşitli saha ekipmanlarının yerel ağ üzerinden veya internet aracılığıyla uzaktan açılıp kapatılmasını mümkün kılar. Standart analog anahtarlama süreçlerini dijitalleştiren bu donanım, manuel müdahale ihtiyacını ortadan kaldırarak tesislerin operasyonel verimliliğini ve otomasyon kabiliyetini doğrudan artırır.

Modülün temel iletişim omurgasını, endüstri standardı olarak kabul edilen Modbus protokolleri oluşturur. Cihaz, hem Modbus TCP hem de Modbus RTU protokollerini Ethernet arayüzü üzerinden sorunsuz bir şekilde destekler. Bu ikili protokol yapısı sayesinde ürün; programlanabilir mantıksal denetleyiciler (PLC), insan makine arayüzleri (HMI), SCADA yazılımları, bina yönetim sistemleri (BMS) ve özel yazılım platformları ile ek bir dönüştürücüye ihtiyaç duymadan doğrudan haberleşir. Cihaza gönderilen standart Modbus komutları milisaniyeler mertebesinde işlenerek ilgili röle kontağının konumu değiştirilir ve eşzamanlı olarak sahadan durum geri bildirimi alınır.

Enerji beslemesi açısından üstün bir esneklik sunan donanım, PoE (Power over Ethernet) teknolojisini bünyesinde barındırır. Standart Ethernet kablosu üzerinden veri aktarımı ile birlikte çalışma enerjisini de alabilen modül, pano içi kablolama yoğunluğunu minimum seviyeye indirir ve harici priz gereksinimini ortadan kaldırır. PoE altyapısının bulunmadığı panolarda ise cihazın üzerinde yer alan geniş aralıklı DC 7-36V vidalı klemens ve DC barrel jack girişleri kullanılarak konvansiyonel güç kaynaklarıyla besleme sağlanabilir. Bu esnek besleme mimarisi, farklı enerji altyapılarına sahip endüstriyel ortamlarda kurulumu son derece pratik bir hale getirir.

Fiziksel tasarımı doğrudan pano montaj dinamikleri göz önünde bulundurularak şekillendirilen modül, arkasında yer alan çift kırmızı kilit mekanizmalı entegre DIN ray taşıyıcısına sahiptir. Bu tırnaklı yapı sayesinde cihaz, standart 35 mm DIN raylarına hiçbir vida veya ek adaptör gerekmeden sıkıca tutturulur. Modülün ön ve yan panellerinde yer alan RUN, STA, TXD ve RXD durum LED'leri, sahadaki teknik personelin haberleşme trafiğini, işlemci durumunu ve röle hareketlerini harici bir test cihazına ihtiyaç duymadan anlık olarak gözlemlemesine olanak tanır.

Öne Çıkan Özellikler:

Çift Protokol Desteği: Modbus TCP ve Modbus RTU haberleşme protokollerini Ethernet portu üzerinden doğrudan yürüterek PLC, SCADA ve endüstriyel otomasyon yazılımlarına pürüzsüz entegrasyon imkanı tanır.

PoE Entegrasyonu: 802.3af standardına uygun Power over Ethernet desteği sayesinde ağ kablosu üzerinden hem enerji beslemesi hem de veri transferi sağlayarak harici adaptör ihtiyacını ortadan kaldırır.

Geniş Besleme Gerilimi: PoE haricinde alternatif olarak kullanılabilen DC 7-36V vidalı terminal ve DC güç soketi girişleri, endüstriyel tesislerdeki gerilim dalgalanmalarına karşı esnek çalışma performansı sunar.

Sekiz Bağımsız Röle Çıkışı: CH1 ile CH8 arasında numaralandırılmış, normalde açık (NO) ve ortak (COM) kontak uçlarına sahip sekiz adet yüksek akım anahtarlama yapabilen bağımsız röle kanalı barındırır.

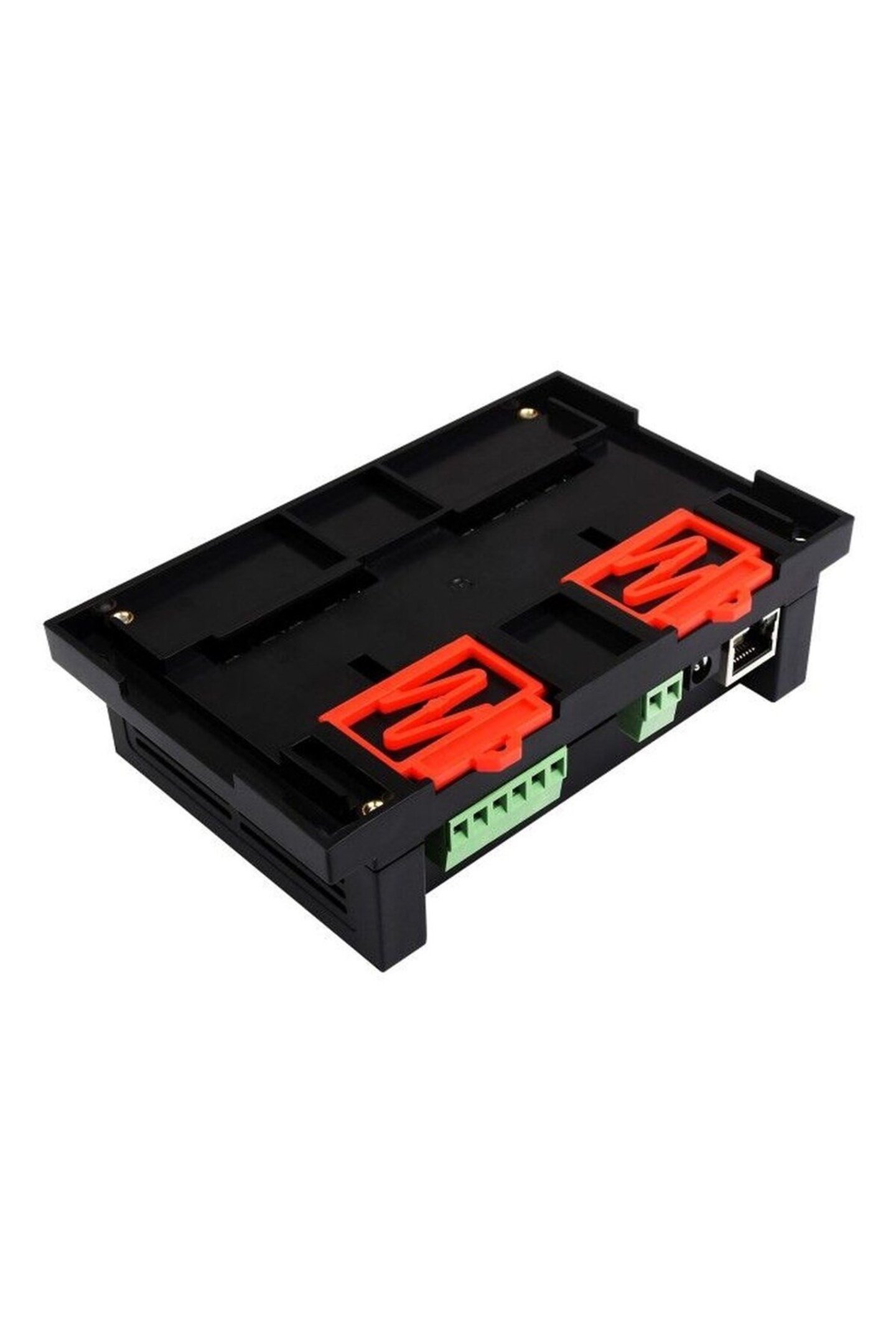

Entegre DIN Ray Montaj Klipsleri: Gövde arkasına konumlandırılmış çift kırmızı yaylı kilit sistemi ile standart 35 mm pano raylarına aletsiz, pratik ve sarsıntıya dirençli biçimde monte edilir.

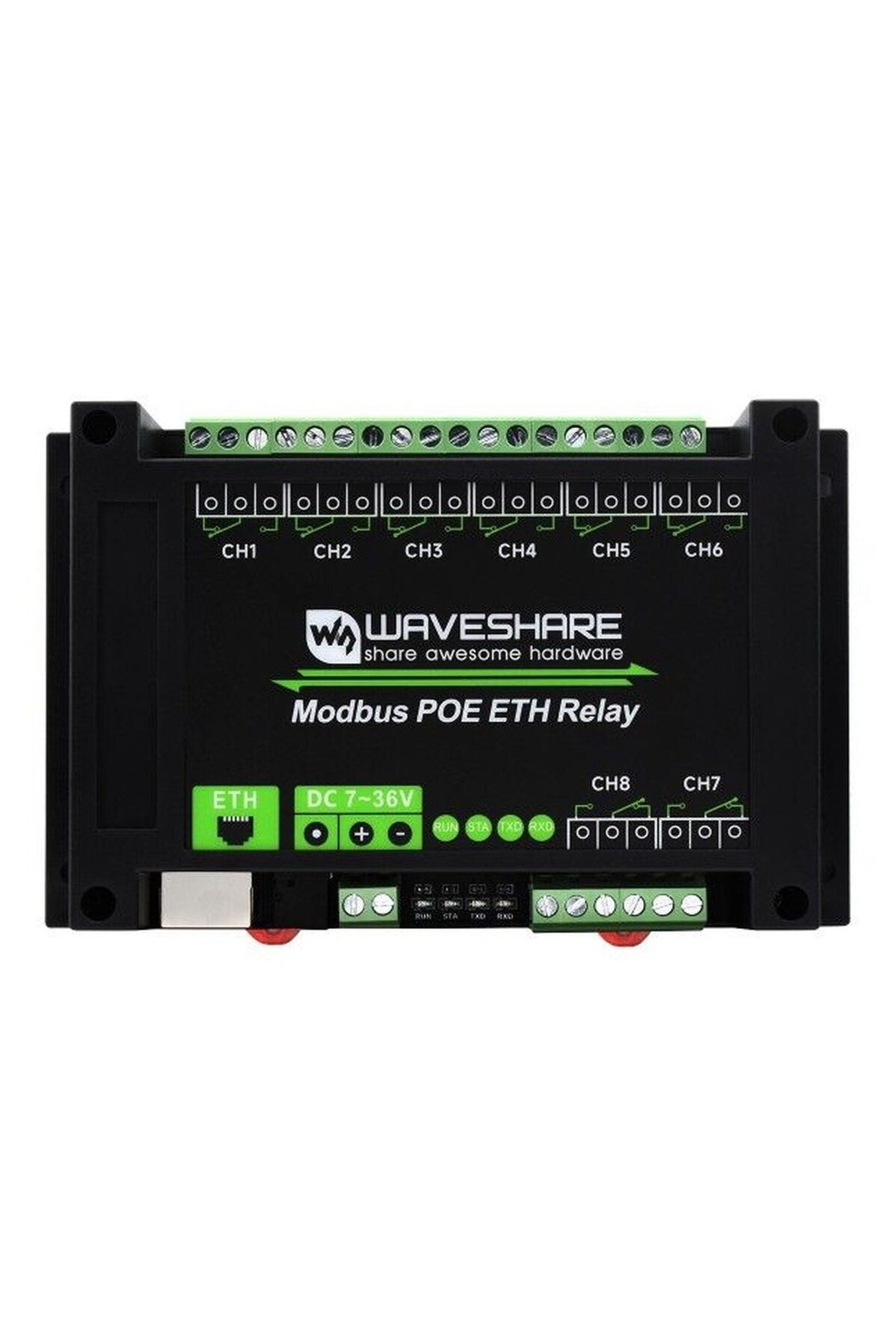

Kapsamlı Durum Bildirim LED Paneli: Güç, sistem çalışması (RUN), ağ bağlantı durumu (STA) ve seri veri alışverişini gösteren TXD ve RXD göstergeleriyle sahada anlık görsel teşhis olanağı sunar.

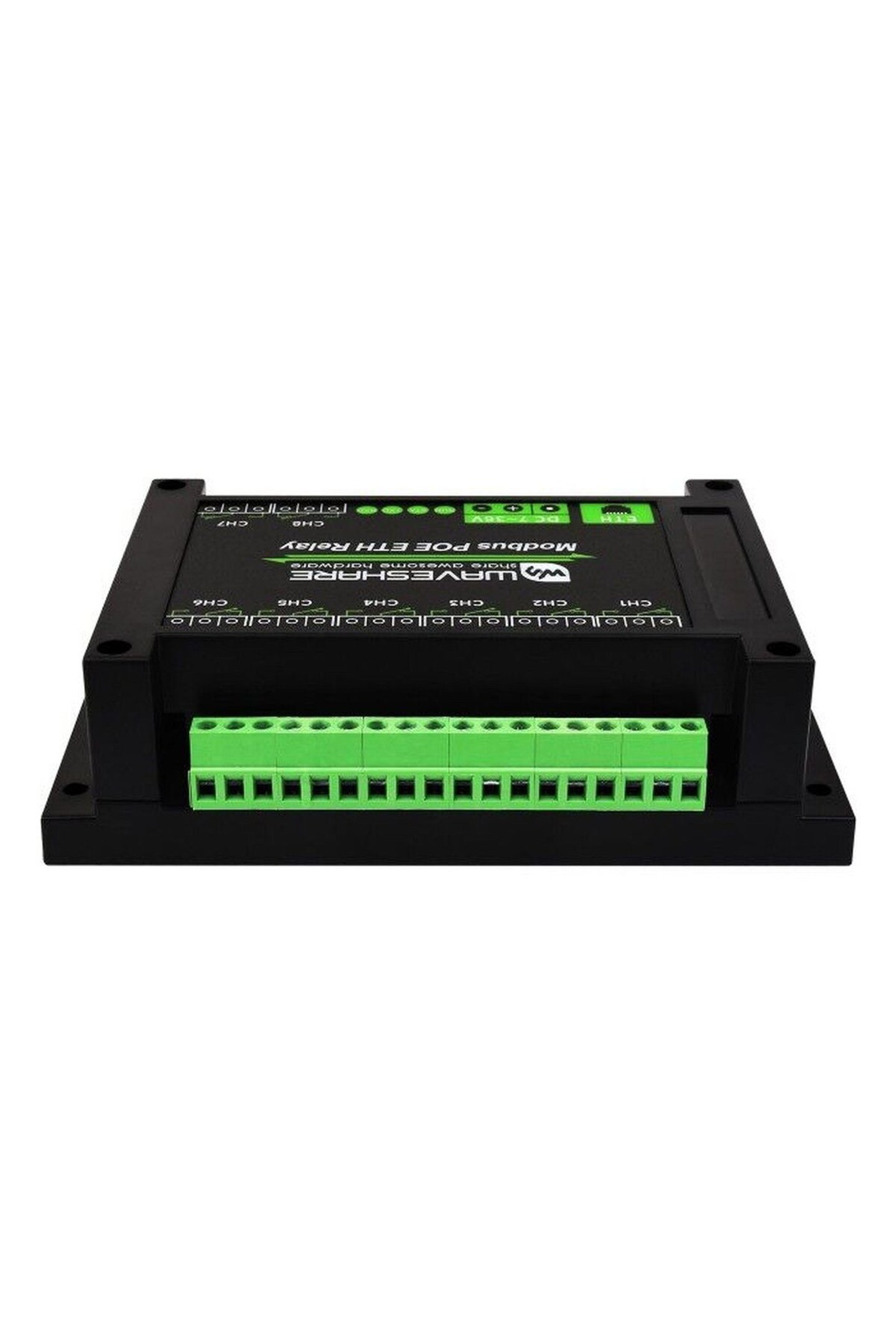

Vidalı Endüstriyel Klemens Blokları: Titreşimli ortamlarda kablo gevşemelerini önleyen ve kolay bağlantı imkanı sağlayan yeşil renkli, sağlam yapılı terminal konnektörleri içerir.

Sağlam Muhafaza Kasası: İç elektronik devre elemanlarını tozdan, kirden ve olası mekanik darbelerden koruyan dayanıklı siyah polimer dış gövde tasarımına sahiptir.

Flash ve Flash-off Desteği: Modbus komut seti üzerinden rölelerin belirli bir süre açık kalıp otomatik kapanmasını veya tersini sağlayan zamanlama komutlarını donanımsal olarak destekler.

İzole Donanım Tasarımı: Sahadan gelebilecek elektriksel gürültülerin, parazitlerin ve yüksek voltaj sıçramalarının ana kontrol birimine zarar vermesini engelleyen koruma devrelerine sahiptir.

Kullanım Alanları:

Üretim tesisleri ve fabrika otomasyon altyapılarında, merkezi kontrol panosundan kilometrelerce uzakta bulunan konveyör hatları, parça iticiler, seviye ikaz lambaları ve pnömatik valf gruplarının Modbus TCP komutlarıyla senkronize edilmesi amacıyla yaygın olarak tercih edilir. Cihazın sunduğu Ethernet tabanlı mimari, tesis genelindeki üretim verilerinin SCADA sistemine anlık aktarılmasını ve makine duruş sürelerinin en aza indirilmesini destekler.

Akıllı bina otomasyonu ve kurumsal tesis yönetiminde; kat aydınlatmalarının zaman ayarlı kontrolü, acil durum havalandırma fanlarının devreye alınması, manyetik kapı kilitlerinin açılması ve çevre sulama motorlarının yönetimi gibi çok kanallı anahtarlama gerektiren senaryolarda merkezi bir rol oynar. PoE özelliği sayesinde tavan araları ve asansör boşlukları gibi elektrik prizinin bulunmadığı noktalarda yalnızca ağ kablosu üzerinden beslenerek kurulum pratikliği kazandırır.

Veri merkezleri, sunucu odaları ve telekomünikasyon baz istasyonlarında; uzaktan sunucu yeniden başlatma (donanımsal cold reset) operasyonları, yedek klima sistemlerinin devreye sokulması, yangın söndürme selenoidlerinin tetiklenmesi ve ortam ikaz kulelerinin kontrolünde güvenilir bir saha kontrol elemanı olarak konumlandırılır. Sistem yöneticileri herhangi bir ağ erişim noktasından cihaza komut göndererek fiziksel olarak tesise gitmeden donanımları yeniden başlatabilir.

Tarımsal teknoloji uygulamaları ve tam otomatik sera projelerinde; sulama hatlarına bağlı solenoid valflerin sıralı kontrolü, gölgeleme perdelerinin yönlendirilmesi, sera içi ısıtıcı ve fan gruplarının nem ile sıcaklık değerlerine bağlı olarak otomatik devreye alınması amacıyla kullanılır. Çift yönlü haberleşme altyapısı, merkezi sera kontrol bilgisayarının her bir vananın açık veya kapalı konumunu anında teyit edebilmesini sağlar.

Enerji izleme ve dağıtım panolarında, kritik yüklerin belirli zaman dilimlerinde yük atma (load shedding) senaryoları dahilinde devreden çıkarılması veya yedek jeneratör devreye girdiğinde öncelikli hatların beslenmesi gibi elektriksel operasyonlarda yardımcı kontak anahtarlayıcı olarak görev alır. 35 mm raya doğrudan montaj yapısı, kompakt boyutlarıyla mevcut dağıtım kutularına zahmetsizce eklenmesine imkan tanır.

Laboratuvar test düzenekleri, Ar-Ge istasyonları ve eğitim atölyelerinde; test cihazlarının otomatik açılıp kapatılması, döngüsel elektriksel dayanım testlerinin yürütülmesi ve kullanıcı tanımlı test senaryolarının Python, C++ veya C# tabanlı özel yazılımlarla Ethernet üzerinden koşturulması amacıyla esnek bir geliştirme platformu sağlar.

Avantajlar ve Faydalar:

PoE besleme mimarisi, büyük ölçekli saha kurulumlarında elektrik altyapısı maliyetlerini ciddi oranda aşağı çeker. Tesis içinde ekstra 220V enerji hatları döşeme, sigorta kutuları ekleme ve güç adaptörleri yerleştirme zahmetini tamamen bertaraf eden bu sistem, sadece standart bir Cat5e veya Cat6 Ethernet kablosu ile hem kesintisiz haberleşme hem de istikrarlı enerji beslemesi sunar. Bu durum pano montaj süresini kısaltırken pano içindeki ısı yayılımını da azaltır.

Modbus RTU ve Modbus TCP protokollerinin aynı modül üzerinde donanımsal olarak yer alması, eski tip seri veri hatlarıyla donatılmış makineler ile yeni nesil IP tabanlı dijital kontrol yazılımlarının mükemmel bir uyum içinde çalışmasına zemin hazırlar. İşletmeler, eski kontrol cihazlarını tamamen hurdaya çıkarmak zorunda kalmadan bu modül aracılığıyla mevcut altyapılarını bulut veya yerel ağ tabanlı modern SCADA platformlarına düşük maliyetlerle yükseltebilirler.

Sahadaki teknik personelin en çok zorlandığı arıza tespit süreçleri, ön panelde konumlandırılan çoklu LED mimarisi sayesinde saniyeler içinde çözüme kavuşturulur. Ethernet bağlantı linki, cihazın aktif döngüde olduğunu gösteren RUN ışığı, rölelerin anlık kontak konumları ve veri iletişim hatlarının (TXD/RXD) durumları gözle anında izlenebilir. Bu görsel geri bildirim kabiliyeti, sahada multimetre ile hat ölçme gereksinimini minimuma indirerek bakım ekiplerine ciddi bir hız kazandırır.

Geniş voltaj çalışma aralığı (DC 7-36V), özellikle ağır sanayi tesislerinde ve motorların ilk kalkış anlarında şebekede meydana gelen ani gerilim düşüşleri veya dalgalanmalar karşısında kontrol ünitesinin yeniden başlamasını (reboot) engeller. Kararlı iç regülasyon devresi sayesinde röle bobinleri her zaman optimum voltaj seviyesinde tutulur ve kontakların ark yapmadan, güvenli ve kararlı bir biçimde çekmesi sağlanır.

Ayrılabilir ve vidalı klemens yapısı, uzun yıllar hizmet verecek otomasyon panolarında bakım kolaylığı yaratır. İlerleyen süreçlerde oluşabilecek hat revizyonlarında kabloların tek tek vidalarından sökülmesine gerek kalmadan doğrudan klemens bloğu gövdeden ayrılabilir. Bu sayede kablo karmaşası yaşanmaz, olası yanlış bağlantı hatalarının önüne geçilir ve sistemdeki kesinti süresi minimuma indirgenir.

Modbus protokolünün getirdiği adreslenebilirlik avantajı sayesinde aynı yerel ağ üzerinde yüzlerce röle modülü bağımsız IP adresleri ve Slave ID numaraları tanımlanarak merkezi bir yazılım tarafından eşzamanlı olarak kontrol edilebilir. Bu ölçeklenebilir altyapı, ufak bir atölye projesinden binlerce kontrol noktasını barındıran devasa endüstriyel tesislere kadar sistemin sorunsuz biçimde genişletilmesine olanak tanır.

Standart DIN ray taşıyıcı tırnakların gövdeye entegre edilmiş olması, harici metal aparat arama veya panoya özel delik delme ihtiyacını ortadan kaldırır. Titreşimli ortamlarda dahi raya sıkıca kilitlenen mekanizma, pano kapağının açılıp kapanması veya yakındaki kontaktörlerin devreye girmesiyle oluşabilecek sarsıntılardan etkilenmeden sabit kalır.

Kimler İçin Uygundur:

Endüstriyel otomasyon mühendisleri ve PLC programcıları için sahadaki dijital çıkış (DO) kapasitesini ağ üzerinden ekonomik ve standart bir protokolle artırmak adına ideal bir donanımdır.

Bina yönetim sistemleri (BMS) uzmanları ve zayıf akım sistem entegratörleri için akıllı ofis, otel veya rezidans projelerinde aydınlatma ve iklimlendirme sistemlerini merkezi ağa bağlamak amacıyla mükemmel bir tercihtir.

Veri merkezi ve sistem yöneticileri için sunucu kabinlerindeki güç dağıtımını uzaktan takip etmek ve arızalanan cihazları uzaktan yeniden başlatabilmek adına güvenilir bir altyapı bileşenidir.

Tarımsal otomasyon kurulumu yapan mühendisler ve sera yöneticileri için sulama motorlarını, havalandırma kapaklarını ve gübreleme tanklarını sensör verilerine dayalı olarak çalıştırmak için son derece uygundur.

Üniversitelerin mekatronik, kontrol, elektrik-elektronik ve bilgisayar mühendisliği bölümlerinde endüstriyel IoT, SCADA ve gömülü sistem haberleşmesi üzerine çalışan akademisyenler ve öğrenciler için kapsamlı bir uygulama platformudur.

Kendi akıllı ev veya atölye projesini profesyonel endüstriyel ekipmanlarla kurmak isteyen, Python, Node-RED veya Home Assistant gibi yazılımlarla Modbus TCP üzerinden cihaz yönetimi hedefleyen ileri düzey teknoloji meraklıları için uygundur.

Paket İçeriği:

1 adet Waveshare 8 kanallı Ethernet röle modülü

Teknik Özellikler:

Marka: Waveshare Model: Modbus POE ETH Relay Ürün
