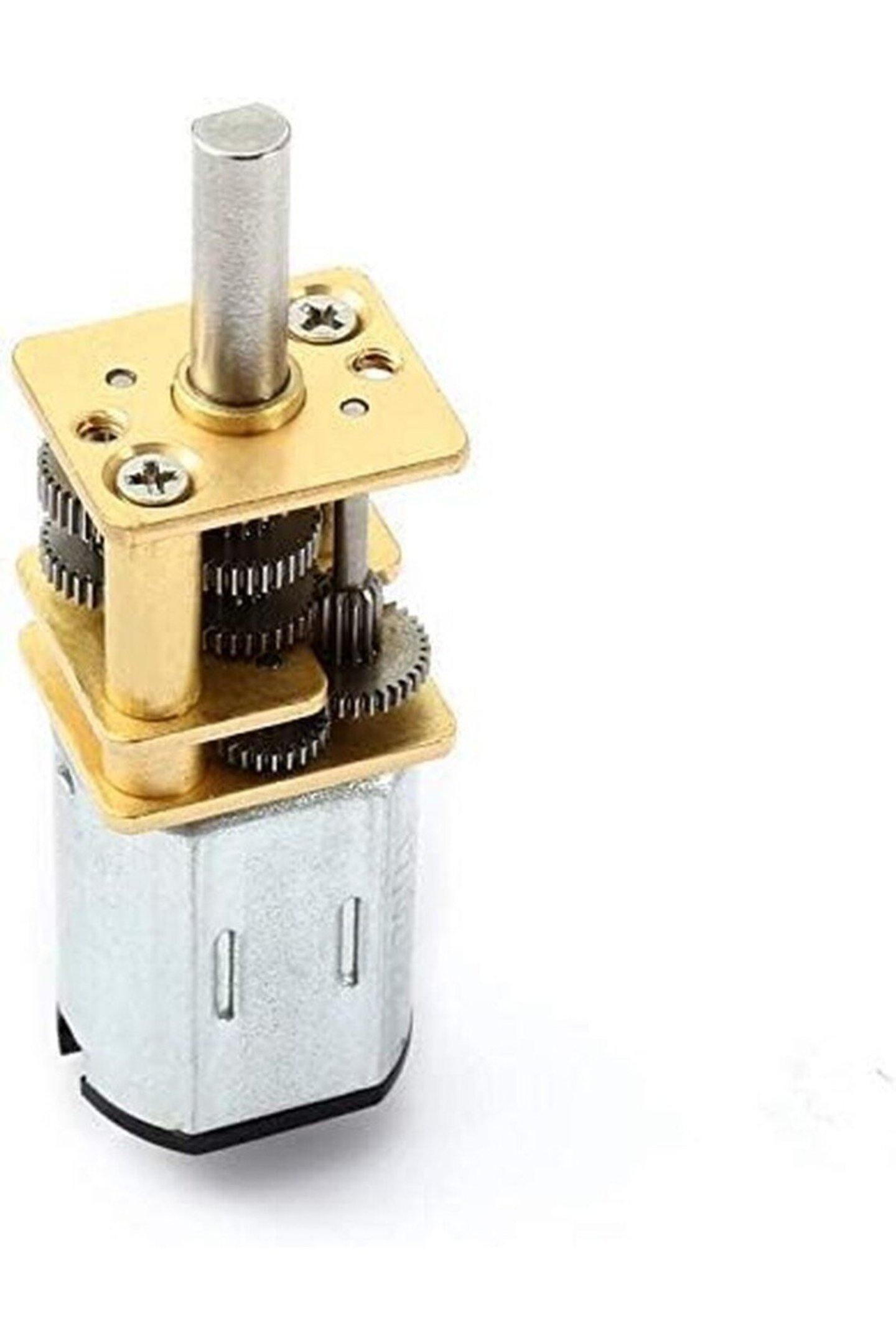

GA12-N20 12V 60 RPM Redüktörlü Mikro DC Motor Metal Dişli D Şaft 12mm Robotik ve Otomasyon Projeleri Için Yüksek Torklu Mini Motor
Metal Dişli Kutusu ile Robotik Projelere Kararlı Hız ve Güç Katan 12mm Kompakt DC Tahrik Parçası
Ürün Açıklaması GA12-N20 redüktörlü mikro DC motor, 12V çalışma gerilimi, 60 RPM çıkış devri ve metal dişli kutusuyla robotik projelerde kararlı tork sağlayan minyatür bir motordur.
Kompakt 12 mm en ve 10 mm yükseklik ölçülerine sahip dikdörtgen kesitli gövde mimarisi, alan kısıtı bulunan küçük boyutlu mekatronik düzeneklerde yer tasarrufu sağlar.
Aşınmaya dirençli pirinç ve çelik alaşımlı tam metal düz dişli takımı, plastik dişlilerin zorlanma anında sıyrılma riskini ortadan kaldırarak uzun ömürlü mekanik güç aktarımı sunar.
3 mm çapındaki D kesim mil yapısı, kasnak ve tekerlek bağlantılarında milin boşa dönmesini önler ve yüksek tork aktarımında kararlı mekanik tutunma oluşturur.
GA12-N20 12mm 60 RPM Redüktörlü Mikro DC Motor Nedir ve Ne İşe Yarar? GA12-N20 redüktörlü mikro DC motor, minyatür doğru akım motoru ile entegre edilmiş çok kademeli bir metal dişli kutusundan meydana gelen elektromekanik bir tahrik elemanıdır. Standart DC motorlar yüksüz durumda binlerce devir hızla dönerken ürettikleri döndürme kuvveti oldukça düşüktür. Bu durum doğrudan tekerlek çevirme, mekanik kol kaldırma veya kilit dili hareket ettirme gibi kuvvet gerektiren uygulamalarda yetersiz kalır. GA12-N20 modeli, iç motorun yüksek dönüş hızını hassas dişli dizilimi vasıtasıyla dakikada 60 devire düşürürken motor milinden elde edilen torku katlayarak mekanizmalara güçlü bir çekiş kabiliyeti kazandırır.
Ürünün çalışma prensibi elektromanyetik kuvvet yasalarına dayanır. Arka terminallerden uygulanan 12V doğru akım gerilimi, motor içerisindeki rotor sargılarında güçlü bir manyetik alan meydana getirir. Sabit mıknatıslar ile bu manyetik alanın etkileşimi rotora yüksek devirli dairesel bir kinetik enerji kazandırır. Rotor miline bağlı ilk pinyon dişli, redüktör kutusu içerisindeki ara dişli kademelerine hareketi iletir. Her bir dişli kademesi dönüş hızını adım adım düşürürken mekanik verim kaybını en az seviyede tutarak çıkış milindeki tork değerini yükseltir. Sonuç olarak 60 RPM seviyesinde son derece kararlı, sarsıntısız ve kontrollü bir dönüş hareketi ortaya çıkar.

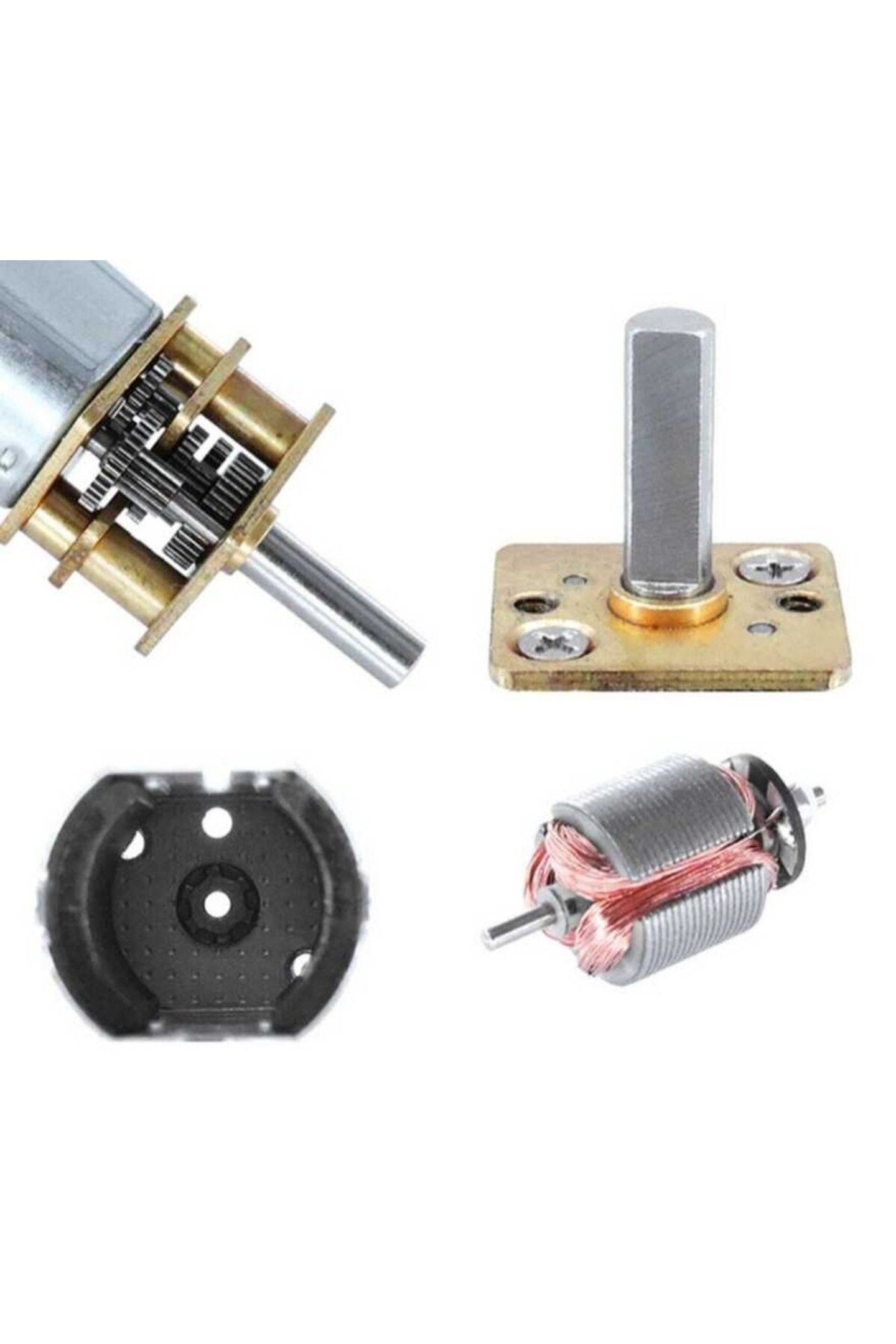

Pirinç ön ve arka plakalar arasına hassas biçimde yataklanmış düz dişli mekanizması, dış etkenlere ve eksenel zorlanmalara karşı üstün mukavemet sunar. Bu yapı minyatür boyutlardaki robotik düzeneklerin, akıllı kilit mekanizmalarının ve hassas otomasyon ünitelerinin ihtiyaç duyduğu güçlü itme ve çekme kuvvetini minimum hacimde karşılar. Yüksek tork ihtiyacını harici büyük motorlara gerek kalmadan çözen bu yapı, hafifliği ve rijit mekanik gövdesiyle kompakt elektronik tasarımların temel hareket kaynağıdır.
Motorun sahip olduğu çift yönlü kutup yapısı sayesinde besleme geriliminin yönü değiştirilerek çıkış mili saat yönünde veya saat yönünün tersinde kolayca döndürülebilir. Bu özellik robotik araçların ileri ve geri manevra yapmasını, mekanik kolların açılıp kapanmasını ve yönlendirme sistemlerinin çift taraflı çalışmasını sağlar. GA12-N20, minyatür boyutuna kıyasla sunduğu yüksek mekanik dayanıklılık ve kararlı devir profiliyle modern elektronik ve mekatronik projelerinde vazgeçilmez bir tahrik elemanı olarak işlev görür.
Öne Çıkan Özellikler GA12-N20 redüktörlü mikro DC motorun teknik mimarisi, zorlu çalışma koşullarında yüksek verimlilik ve mekanik güvenilirlik sunmak üzere tasarlanmıştır.

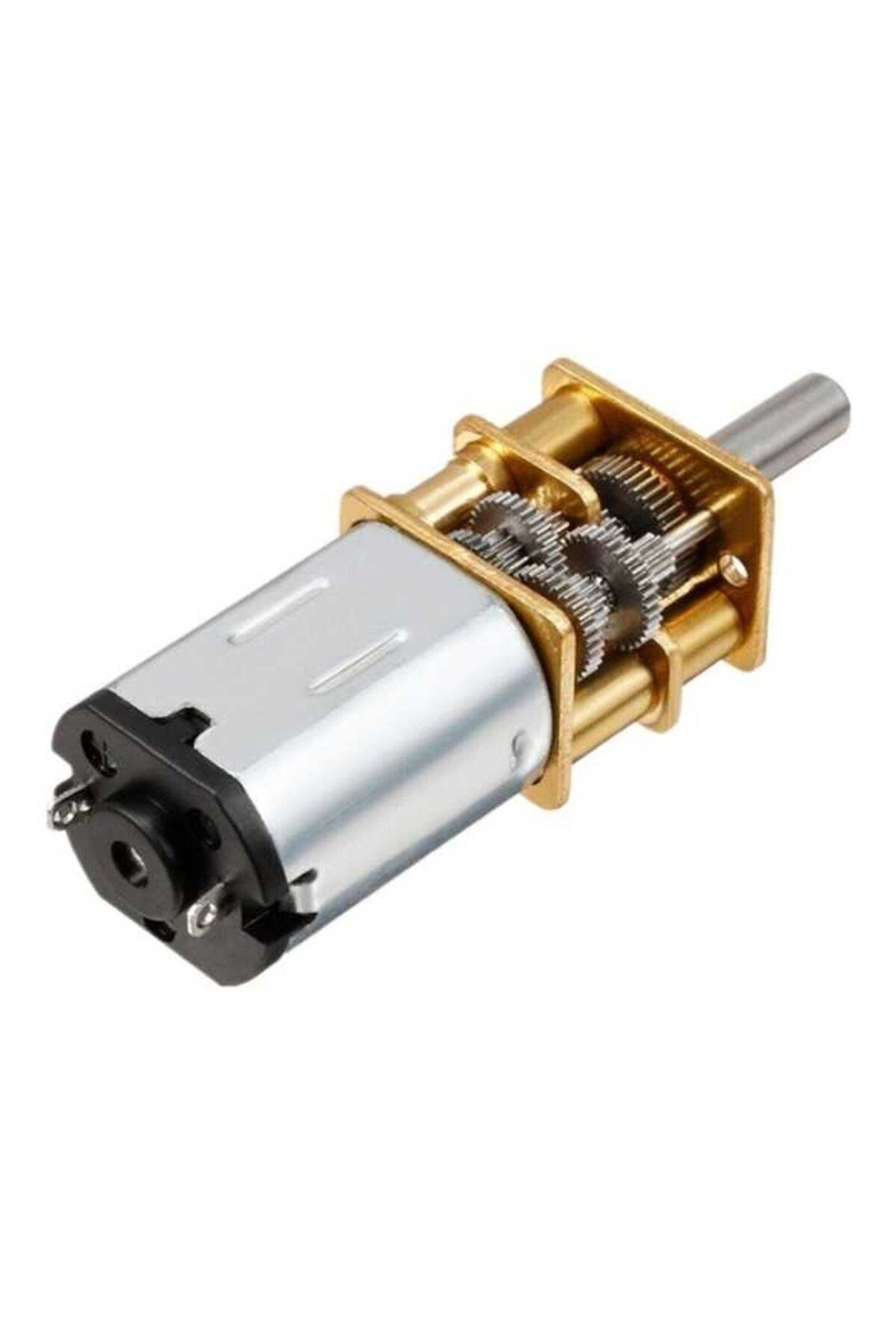

Tam Metal Dişli Mekanizması: Aşınmaya ve kırılmaya dayanıklı pirinç ile sertleştirilmiş çelik dişlilerden üretilen redüktör kutusu, yüksek tork altında diş sıyırmasını önler.
Kararlı 60 RPM Çıkış Hızı: 12V çalışma geriliminde dakikada 60 devir dönüş sunarak hassas kontrol gerektiren robotik yürüyüş ve konumlandırma işlemlerinde optimum hız sağlar.

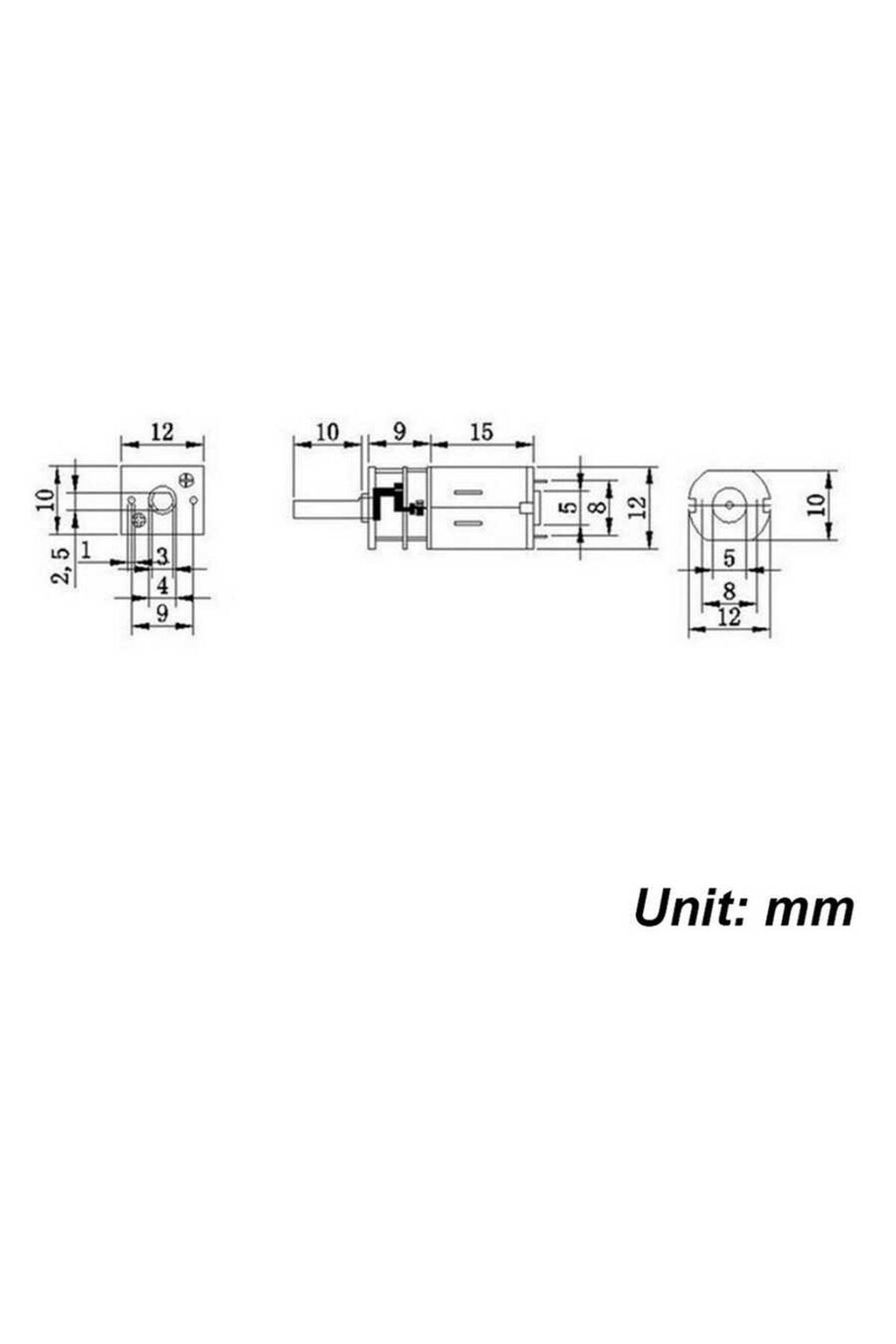

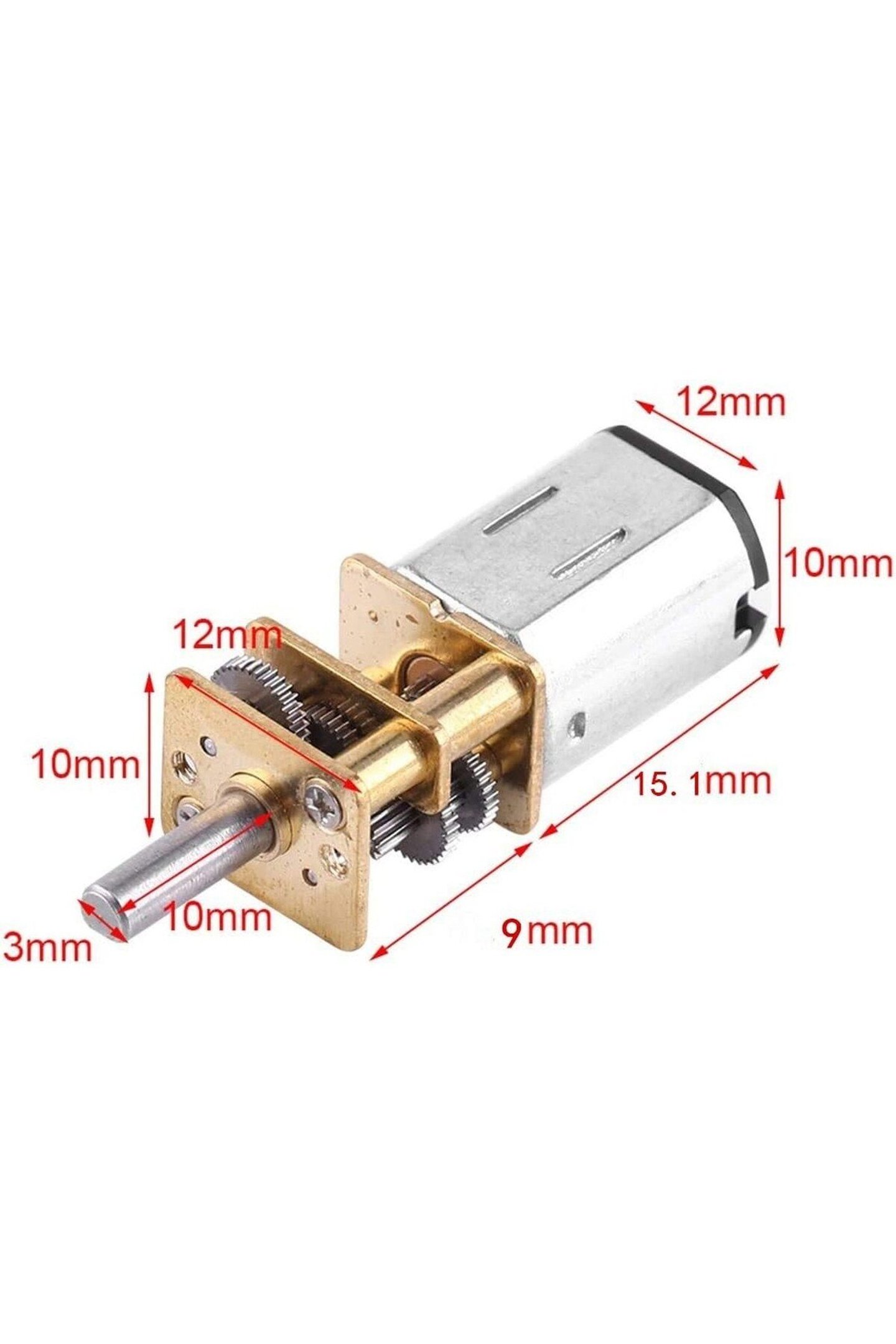

Kompakt 12mm Gövde Kesiti: 12 mm genişlik ve 10 mm yükseklik ölçüleriyle dar mekanik yuvalara, robot şasilerine ve minyatür cihaz kutularına kolayca sığar.

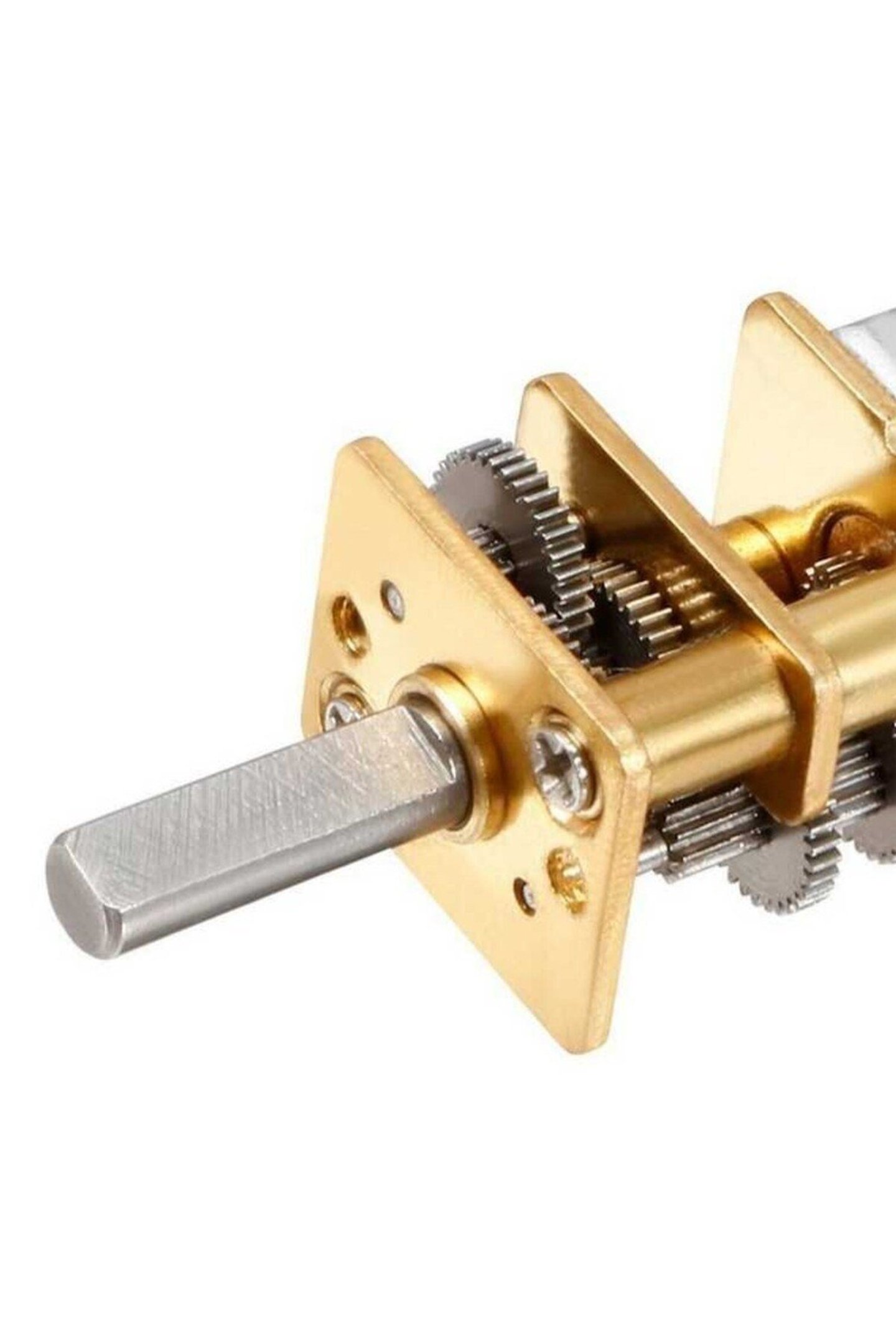

D Tipi 3mm Çıkış Mili: Düzleştirilmiş kenara sahip 3 mm çapındaki D kesim mil, tekerlek ve kaplin bağlantılarında vidaların kaymasını önleyerek torku doğrudan iletir.
Geniş Gerilim Çalışma Aralığı: 12V nominal çalışma geriliminin yanı sıra 6V ile 12V arasındaki gerilim değerlerinde farklı devir ve tork profilleriyle güvenle çalıştırılabilir.
Çift Yönlü Dönüş Esnekliği: Giriş terminallerinin kutup yönü değiştirilerek saat yönünde veya saat yönünün tersinde sorunsuz hareket kabiliyeti sunar.
Düşük Boşta Akım Tüketimi: Boşta çalışma esnasında yaklaşık 40 mA ile 60 mA seviyesinde akım çekerek bataryalı taşınabilir sistemlerde enerji tasarrufu sağlar.
Yüksek Zorlanma Direnci: 0.75A seviyesine kadar zorlanma akımına dayanıklı iç bobin sarımı sayesinde anlık mekanik sıkışmalarda tork gücünü korur.

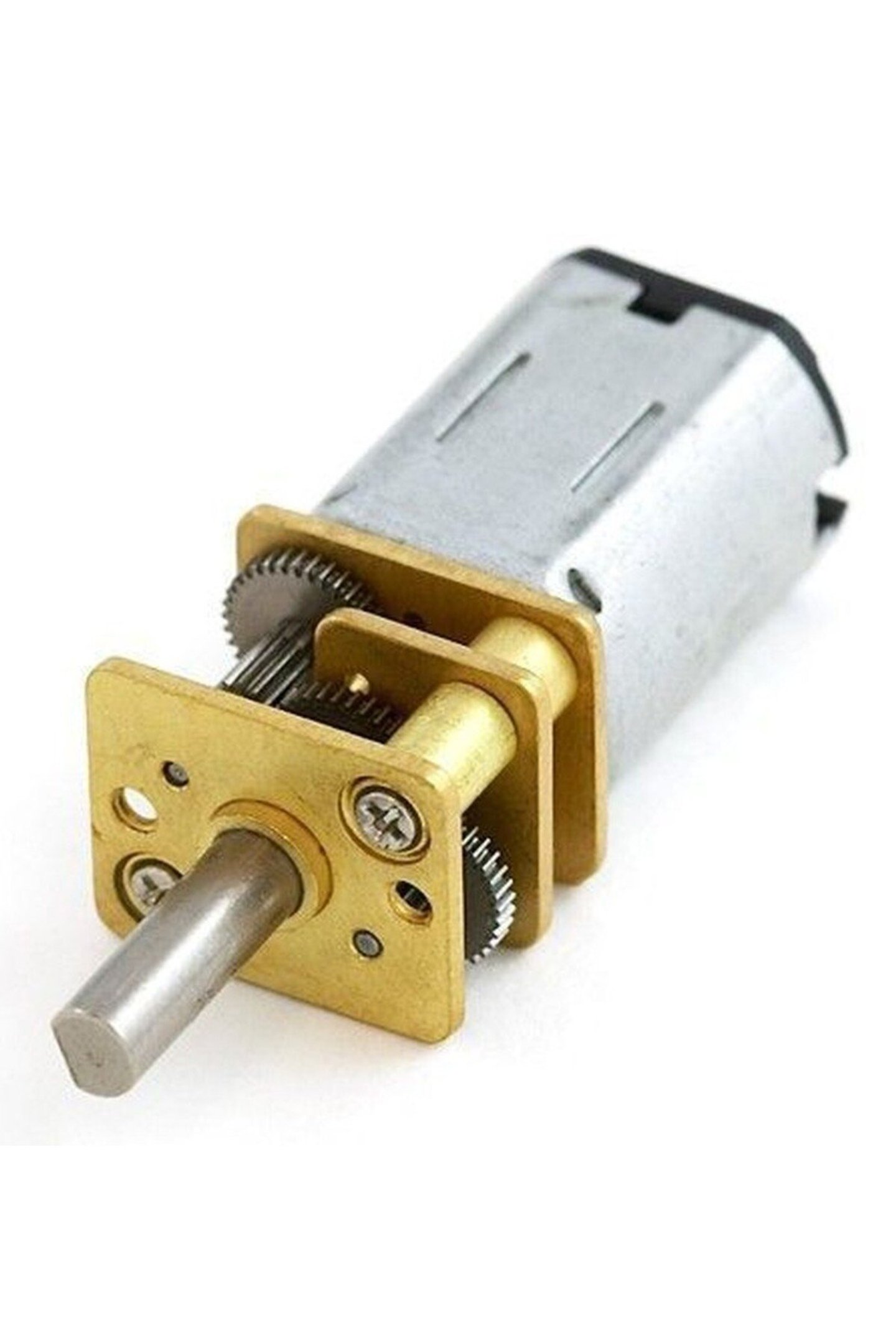

M1.6 Montaj Vida Yuvaları: Ön pirinç flanş üzerinde yer alan 2 adet M1.6 diş açılmış delik, motorun şasiye veya brakete sağlam şekilde sabitlenmesine olanak tanır.
Dayanıklı Arka Bağlantı Kulakları: Arka plastik kapakta yer alan delikli lehim terminalleri, kablo montajında sağlam mekanik ve elektriksel temas noktası oluşturur.
Kullanım Alanları GA12-N20 mikro redüktörlü DC motor, küçük gövdeden yüksek tork talep eden çok geniş bir teknik uygulama yelpazesinde tercih edilmektedir. Robotik alanında mini sumo robotlar, çizgi izleyen robotlar, engelden kaçan araçlar ve labirent çözen otonom araçlar bu motorun en yaygın kullanıldığı platformlar arasındadır. Düşük devir ve yüksek döndürme kuvveti, yarışma robotlarının zemin tutuşunu artırırken tekerleklerin patinaj yapmadan kararlı bir şekilde ilerlemesini sağlar. Minik boyutları sayesinde iki veya dört tekerlekten çekişli minyatür robot şasilerine ağırlık yapmadan entegre edilir.
Mekatronik ve otomasyon projelerinde hassas konumlandırma ve mekanik tahrik gerektiren düzeneklerde yaygın olarak yer alır. Çok eksenli küçük robot kolları, kıskaç (gripper) mekanizmaları, pan-tilt kamera yönlendirme platformları ve lineer aktüatör mekanizmaları bu motorun tork kapasitesinden yararlanır. 3D yazıcılar ve masaüstü CNC düzenekleri için otomatik filament besleme, yardımcı kapak açma veya malzeme transfer ünitelerinde kompakt yapısı sayesinde pratik çözümler sunar.
Akıllı ev teknolojileri ve güvenlik donanımlarında da bu motor tipi sıkça karşımıza çıkar. Elektronik kapı kilitleri, motorlu sürgü sistemleri, kasa kilitleme mekanizmaları, uzaktan kumandalı perde ve panjur maketleri ile otomatik vana kontrol sistemleri GA12-N20 motorun sunduğu güvenilir itme kuvvetine güvenir. Sessiz çalışması ve metal dişlilerin uzun süreli mekanik dayanıklılığı, kapalı kutu içerisinde periyodik bakım gerektirmeden çalışan tüketici elektroniği ürünleri için ideal bir uyum sağlar.
Eğitim kurumlarında, üniversite laboratuvarlarında ve maker atölyelerinde STEM projeleri, bitirme tezleri ve prototipleme çalışmaları için temel yapı taşıdır. Öğrenciler ve geliştiriciler motor kontrol algoritmalarını, PWM sinyal modülasyonunu ve H-köprüsü motor sürücü devrelerini test ederken düşük riskli ve kolay kontrol edilebilir yapısı nedeniyle bu motoru tercih eder. Ayrıca minyatür konveyör bant modelleri, vitrin döndürme tablaları ve model tren maketleri gibi dinamik hobi projelerinde kararlı hareket sağlar.
Uyumluluk, Bağlantı ve Kullanım GA12-N20 motorun elektriksel ve mekanik bağlantıları doğru yapıldığında uzun yıllar stabil bir sunar. Motorun arka kısmında yer alan iki adet metal terminal bağlantı noktalarıdır.
Pozitif (+) Bağlantı Terminali: Besleme geriliminin pozitif kutbuna veya motor sürücünün birinci çıkış kanalına bağlanan lehim kulağıdır. Motorun ilk dönüş yönünü belirler.
Negatif (-) Bağlantı Terminali: Besleme geriliminin negatif kutbuna veya motor sürücünün ikinci çıkış kanalına bağlanan lehim kulağıdır. Devreyi tamamlayarak rotor akışını sağlar.
Bağlantı adımları oldukça basittir. Önce uygun kesitteki esnek montaj kablolarının uçları açılarak lehim pastası ve lehim teli yardımıyla motorun arka kulaklarına dikkatlice lehimlenir. Lehimleme sırasında havyayı terminaller üzerinde iki ila üç saniyeden fazla tutmamak plastik arka kapağın erimesini engellemek açısından önemlidir. Ardından lehim noktalarının üzerine kısa parçalar halinde ısı ile daralan makaron geçirilerek açık temas noktaları elektriksel olarak yalıtılır.
Son olarak hazırlanan kablolar DC motor sürücü kartının vidalı klemenslerine veya pin soketlerine bağlanır. GA12-N20 mikro motor, L298N, L293D, TB6612FNG ve DRV8833 motor sürücü entegre ve kartlarıyla tam uyumludur. Bu sürücüler üzerinden Arduino uyumlu, Raspberry Pi uyumlu, ESP32 uyumlu ve STM32 uyumlu mikrodenetleyici geliştirme kartları ile kontrol edilebilir. Mikrodenetleyiciden gönderilen darbe genişlik modülasyonu (PWM) sinyalleri ile motorun devir hızı sıfır ile 60 RPM arasında hassas şekilde ayarlanabilir.
Motorun dönüş yönünü değiştirmek için H-köprüsü sürücü kartındaki mantıksal giriş sinyalleri terslenir ya da doğrudan besleme yapılıyorsa kutuplar fiziksel olarak yer değiştirilir. Mil montajında ise 3 mm D kesitli şaft için tasarlanmış tekerlek, kasnak veya pirinç kaplinler kullanılır. Kaplin üzerindeki sabitleme vidası milin düz kısmına denk getirilerek alyan anahtarla sıkılır. Bu sayede yüksek tork altında milin tekerlek içerisinde boşa dönmesi tamamen engellenir.
Avantajlar ve Faydalar GA12-N20 motorun en belirgin avantajı, sunduğu olağanüstü tork-hacim oranıdır. Yalnızca 12 mm genişliğindeki bu minik gövde, içerisindeki metal redüktör sayesinde kendi ağırlığının ve boyutunun katlarca üzerinde mekanik yükleri kolaylıkla hareket ettirebilir. Bu durum projelerde büyük boyutlu ve ağır motorlar kullanma zorunluluğunu ortadan kaldırarak cihazların daha hafif, estetik ve kompakt tasarlanmasına imkan verir.
Tam metal dişli yapısı, piyasada bulunan plastik dişlili alternatiflere göre benzersiz bir mekanik dayanım sunar. Plastik dişliler motor ani duruşa geçtiğinde, robot bir engelle karşılaştığında veya tekerlek sıkıştığında kolayca diş kırabilir veya sıyrılarak motoru kullanılamaz hale getirebilir. GA12-N20 modelinde kullanılan pirinç ve çelik dişli grubu, yüksek mekanik basınca ve darbelere karşı direnç göstererek projenizin yarı yolda kalmasını önler.
D kesim mil geometrisi, mekanik bağlantılarda montaj güvenliğini en üst düzeye çıkarır. Standart yuvarlak millerde sabitleme vidası zamanla gevşeyerek milin boşa dönmesine sebep olurken, D kesim yüzey vidaya sağlam bir kilitlenme düzlemi sağlar. Bu sayede sarsıntılı ve titreşimli robotik zeminlerde bile hareket aktarımı kesintisiz ve firesiz devam eder.
Düşük enerji sarfiyatı, özellikle lityum polimer (LiPo) veya 18650 lityum iyon pillerle çalışan taşınabilir cihazlarda operasyon süresini belirgin şekilde uzatır. Boşta yalnızca 40-60 mA civarında akım çeken bu motor, batarya kapasitesini tüketmeden uzun süreli otonom çalışma olanağı sunar. Ayrıca standart endüstriyel form faktörüne sahip olması, piyasada bu model için üretilmiş yüzlerce hazır tekerlek, montaj braketi, enkoder diski ve şasi elemanıyla doğrudan uyumlu çalışmasını sağlar.
Kimler İçin Uygundur Bu redüktörlü mikro DC motor, robotik yarışmalarına hazırlanan ortaokul, lise ve üniversite robot takımları için mükemmel bir tahrik çözümüdür. Özellikle mini sumo, çizgi izleyen ve labirent yarışmalarında motorun boyutu, hafifliği ve metal dişli dayanıklılığı rekabet avantajı sağlar. Takımlar şasi içerisinde motorlara minimum hacim ayırarak ağırlık dengesini ve sensör yerleşimini optimize edebilir.
Elektronik ve mekatronik mühendisleri ile AR-GE tasarımcıları için hızlı donanım prototipleme süreçlerinde güvenilir bir iş ortağıdır. Laboratuvar ortamında geliştirilen akıllı kilit, küçük konveyör, otomatik besleme veya açma-kapama mekanizmalarında motor boyutları standart olduğundan mekanik CAD çizimlerine doğrudan entegre edilir.
Maker toplulukları, amatör mucitler ve hobi elektroniği meraklıları için kendi ev otomasyonu ve mini araç projelerini hayata geçirmede büyük kolaylık sağlar. Kolay lehimlenebilen yapısı, yaygın DC motor sürücülerle doğrudan kontrol edilebilmesi ve internet üzerinde binlerce açık kaynak kod ve örnek projeye konu olması yeni başlayanların bile projelerinde başarıya ulaşmasını sağlar.
Teknik eğitim veren meslek liseleri ve üniversite atölyelerinde DC motor çalışma ilkeleri, redüksiyon oranları, tork-hız ilişkisi ve PWM ile hız kontrolü derslerinin uygulamalı laboratuvar deneylerinde eğitim materyali olarak kullanılmaya oldukça uygundur.
Doğru Ürünü Seçerken Dikkat Edilecekler Projeniz için motor seçimi yaparken öncelikle çalışma gerilimi ve çıkış devri arasındaki ilişkiyi doğru analiz etmeniz gerekir. İncelediğiniz bu model 12V besleme geriliminde dakikada 60 devir dönüş yapacak şekilde optimize edilmiştir. Eğer projenizde daha yüksek hız gerekiyorsa aynı gövdenin 100 RPM, 300 RPM veya 600 RPM alternatifleri değerlendirilmelidir; ancak redüksiyon oranı düştükçe torkun da aynı oranda azalacağı unutulmamalıdır. 60 RPM devir, hızdan ziyade yüksek çekiş gücü ve kararlılık isteyen uygulamalar için en doğru tercihtir.
Güç kaynağının akım kapasitesi bir diğer kritik noktadır. Motor normal çalışmada çok düşük akım çekse de mekanik olarak zorlandığında veya durma noktasına geldiğinde 0.75A seviyesine kadar zorlanma akımı talep edebilir. Birden fazla motorun aynı anda çalıştırıldığı dört çeker robotlarda güç kaynağının ve motor sürücü kanalının bu tepe akımlarını rahatlıkla karşılayabilecek kapasitede seçilmesi mikrodenetleyicinin reset atmasını önler.
Mekanik montajda kullanılacak vidaların boyutuna azami dikkat gösterilmelidir. Motorun ön flanşında iki adet M1.6 vida yuvası bulunur. Bu yuvalara takılacak vidaların diş boyu çok uzun olmamalıdır. Dişli kutusunun içine gereğinden fazla giren vidalar iç dişlilere fiziksel olarak temas ederek mekanizmanın kilitlenmesine ve dişlilerin kalıcı hasar görmesine yol açabilir. Genellikle 2 mm ile 3 mm diş boyuna sahip M1.6 vidalar güvenli montaj için yeterlidir.
Çıkış miline binen radyal ve eksenel yüklerin sınırları gözetilmelidir. 3 mm çapındaki çelik mil çok dayanıklı olsa da aşırı ağır tekerlekler veya doğrudan mil üzerine binen dikey şasi ağırlıkları mil yataklarında sürtünmeyi ve aşınmayı artırabilir. Çok ağır sistemlerde tekerlek milinin harici bir rulman ile desteklenmesi motorun ömrünü önemli ölçüde uzatır.
Güvenli Kullanım, Bakım ve Saklama GA12-N20 motorun uzun yıllar kaybı yaşamadan çalışması için elektriksel ve mekanik güvenlik kurallarına riayet edilmelidir. Motorun zorlanma (stall) durumunda uzun süre enerjili bırakılmaması en temel kuraldır. Mil fiziksel bir engelle tamamen durdurulduğunda çekilen yüksek akım rotor bobinlerinde ani sıcaklık artışına neden olur. Bu durum uzun sürerse emaye bobin yalıtımı zarar görebilir ve motorun çekiş gücü kalıcı olarak düşebilir.
Arka terminallere kablo lehimlerken 300°C civarındaki lehimleme sıcaklığı iki ila üç saniyeden uzun süre terminale uygulanmamalıdır. Aşırı ısı metal kulaklar üzerinden motorun arka plastik fırça tutucusuna iletilerek iç fırçaların temas açısını bozabilir. Lehim sonrasında kabloların çekme veya bükülme gerilimlerine maruz kalmasını önlemek amacıyla kablo gövdesi motor kasasına sıcak silikon veya kelepçe ile sabitlenebilir.
Motorun redüktör kutusu açık dişli yapısına sahiptir. Tozlu, kumlu veya metal talaşlarının bulunduğu ortamlarda çalışan düzeneklerde dişlilerin arasına yabancı parçacıkların girmesi engellenmelidir. Gerektiğinde dişli kutusu 3D baskı koruyucu bir kılıf ile kapatılmalıdır. Dişlilerin periyodik bakımında kesinlikle asitli veya yapışkan yağlar kullanılmamalı, çok az miktarda ince sentetik mekanik gres tercih edilmelidir.
Fırçalı DC motorlar çalışma esnasında komütatör temas noktalarından kaynaklı küçük elektriksel kıvılcımlar ve yüksek frekanslı elektromanyetik parazitler üretebilir. Bu parazitlerin hassas mikrodenetleyici kartlarını etkilemesini önlemek için motor terminalleri arasına paralel olarak 100nF (104) değerinde seramik bir dekuplaj kondansatörü lehimlenmesi tavsiye edilir.
Kullanılmayan motorlar nemden, aşırı sıcaklıktan ve aşındırıcı kimyasal buharlardan uzak, kuru ve oda sıcaklığındaki ortamlarda, antistatik veya kilitli poşetler içerisinde saklanmalıdır. Bu sayede terminallerin oksitlenmesi ve iç mıknatısların zayıflaması engellenir.
GA12-N20 12mm 60 RPM Redüktörlü Mikro DC Motor Hakkında Sık Sorulan Sorular GA12-N20 motorun nominal çalışma gerilimi nedir ve hangi gerilimlerde çalıştırılabilir? Motorun nominal çalışma gerilimi 12V DC değerindedir; bununla birlikte 6V ile 12V arasındaki doğru akım kaynaklarıyla da devir ve tork orantılı biçimde değişmek şartıyla güvenle çalıştırılabilir.
Motorun 60 RPM dönüş hızı elektronik olarak ayarlanabilir mi? Evet, bir DC motor sürücü kartı ve mikrodenetleyici kullanılarak darbe genişlik modülasyonu (PWM) sinyalleri ile motorun devir hızı sıfırdan 60 RPM değerine kadar kademesiz olarak ayarlanabilir.
Motorun dönüş yönü nasıl tersine çevrilir? Motorun iki terminaline uygulanan doğru akım geriliminin kutup yönleri yer değiştirilerek ya da H-köprüsü motor sürücü devresindeki kontrol sinyalleri terslenerek dönüş yönü kolayca saat yönü veya tersine çevrilebilir.
Çıkış milinin tipi ve ölçüleri nedir? Motorun çıkış mili 3 mm dış çapa ve 10 mm uzunluğa sahiptir; mil yüzeyinde mekanik bağlantı vidalarının kaymasını önleyen düzleştirilmiş D kesim profili yer alır.
Motor doğrudan bir Arduino veya ESP32 geliştirme kartının pinine bağlanabilir mi? Hayır, mikrodenetleyici pinleri motorun çalışması için gereken akımı karşılayamaz; motor ile kontrol kartı arasında mutlaka L298N veya TB6612FNG gibi harici bir DC motor sürücü kullanılmalıdır.
Zorlanma (stall) akımı nedir ve güç kaynağı seçiminde neden önemlidir? Zorlanma akımı motor milinin yük altında tamamen durdurulduğu anda çekilen en yüksek akımdır ve bu modelde yaklaşık 0.45A ile 0.75A arasındadır; güç kaynağının sistemin anlık zorlanmalarında çökmeyecek amper değerinde seçilmesi gerekir.
Motor gövdesi bir şasiye veya yüzeye nasıl monte edilir? Motorun ön pirinç flanşında bulunan iki adet M1.6 dişli vida deliği kullanılarak veya 12 mm N20 motorlar için özel üretilmiş U tipi plastik veya metal montaj braketleri ile şasiye sabitlenir.
Montaj vidaları dişli kutusuna zarar verebilir mi? Evet, ön flanşa takılan M1.6 vidaların diş boyu çok uzun olursa redüktör kutusu içerisindeki dişlilere çarparak mekanizmayı kilitleyebilir; bu nedenle vida diş boyunun 2 mm ile 3 mm arasında tutulması önerilir.
Tam metal dişli kutusunun plastik dişlilere göre temel avantajı nedir? Pirinç ve çelik alaşımlı metal dişliler yüksek tork altında sıyrılmaz, çatlamaz ve mekanik aşınmaya karşı çok daha yüksek direnç göstererek zorlu robotik projelerde uzun kullanım ömrü sağlar.
Motor çalışırken mikrodenetleyici devresinde parazite yol açar mı? Fırçalı DC motorlar doğal olarak elektriksel gürültü üretebilir; motorun iki terminali arasına bağlanacak 100nF seramik kondansatör ve sürücü kartının filtreleme devreleri bu gürültüyü tamamen bastırır.
Paket İçeriği 1 adet 12V 12mm 60 RPM Redüktörlü Mikro DC Motor (GA12-N20)
Teknik Özellikler Model: GA12-N20 Ürün Tipi: Redüktörlü Mikro DC Motor Çalışma Gerilimi: 12 V DC (Önerilen aralık: 6 V - 12 V DC) Çıkış Hızı (Yüksüz): 60 RPM Redüktör Tipi: Çok Kademeli Düz Dişli Takımı (Spur Gearbox) Dişli Malzemesi: Tam Metal (Pirinç ve Çelik Alaşım) Gövde Genişliği: 12 mm Gövde Yüksekliği: 10 mm Redüktör Kutu Boyu: 9 mm Motor Gövde Boyu: 15.1 mm Toplam Boy (Mil Hariç): 24.1 mm Toplam Boy (Mil Dahil): 34.1 mm Mil Çapı: 3 mm Mil Tipi: D Kesim Mil (D-Şaft) Mil Uzunluğu: 10 mm Mil Düz Kesim Uzunluğu: Yaklaşık 9 mm Ön Montaj Yuvaları: 2 x M1.6 Metrik Dişli Delik Montaj Delik Aralığı: 9 mm (Merkezden Merkeze) Boşta Çalışma Akımı: Yaklaşık 40 mA - 60 mA Zorlanma (Stall) Akımı: Yaklaşık 0.45 A - 0.75 A Anma Tork Değeri: Yaklaşık 0.8 kg.cm - 1.2 kg.cm Zorlanma Torku (Stall Torque): Yaklaşık 2.5 kg.cm - 3.5 kg.cm Dönüş Yönü: Çift Yönlü (Kutup Değişimi ile Saat Yönü / Saat Yönü Tersi) Hız Kontrolü: PWM (Darbe Genişlik Modülasyonu) Uyumlu Bağlantı Terminalleri: 2 Pin Lehim Kulağı Terminal Aralığı: 5 mm iç aralık / 8 mm dış merkez aralığı Çalışma Sıcaklığı: -10°C ile +60°C arası Ağırlık: Yaklaşık 10 g Uyumlu Platformlar: Arduino uyumlu, Raspberry Pi uyumlu, ESP32 uyumlu, STM32 uyumlu motor sürücü sistemleri
">
GA12-N20 12V 60 RPM Redüktörlü Mikro DC Motor Metal Dişli D Şaft 12mm Robotik ve Otomasyon Projeleri Için Yüksek Torklu Mini Motor
Metal Dişli Kutusu ile Robotik Projelere Kararlı Hız ve Güç Katan 12mm Kompakt DC Tahrik Parçası
Ürün Açıklaması GA12-N20 redüktörlü mikro DC motor, 12V çalışma gerilimi, 60 RPM çıkış devri ve metal dişli kutusuyla robotik projelerde kararlı tork sağlayan minyatür bir motordur.
Kompakt 12 mm en ve 10 mm yükseklik ölçülerine sahip dikdörtgen kesitli gövde mimarisi, alan kısıtı bulunan küçük boyutlu mekatronik düzeneklerde yer tasarrufu sağlar.
Aşınmaya dirençli pirinç ve çelik alaşımlı tam metal düz dişli takımı, plastik dişlilerin zorlanma anında sıyrılma riskini ortadan kaldırarak uzun ömürlü mekanik güç aktarımı sunar.
3 mm çapındaki D kesim mil yapısı, kasnak ve tekerlek bağlantılarında milin boşa dönmesini önler ve yüksek tork aktarımında kararlı mekanik tutunma oluşturur.
GA12-N20 12mm 60 RPM Redüktörlü Mikro DC Motor Nedir ve Ne İşe Yarar? GA12-N20 redüktörlü mikro DC motor, minyatür doğru akım motoru ile entegre edilmiş çok kademeli bir metal dişli kutusundan meydana gelen elektromekanik bir tahrik elemanıdır. Standart DC motorlar yüksüz durumda binlerce devir hızla dönerken ürettikleri döndürme kuvveti oldukça düşüktür. Bu durum doğrudan tekerlek çevirme, mekanik kol kaldırma veya kilit dili hareket ettirme gibi kuvvet gerektiren uygulamalarda yetersiz kalır. GA12-N20 modeli, iç motorun yüksek dönüş hızını hassas dişli dizilimi vasıtasıyla dakikada 60 devire düşürürken motor milinden elde edilen torku katlayarak mekanizmalara güçlü bir çekiş kabiliyeti kazandırır.
Ürünün çalışma prensibi elektromanyetik kuvvet yasalarına dayanır. Arka terminallerden uygulanan 12V doğru akım gerilimi, motor içerisindeki rotor sargılarında güçlü bir manyetik alan meydana getirir. Sabit mıknatıslar ile bu manyetik alanın etkileşimi rotora yüksek devirli dairesel bir kinetik enerji kazandırır. Rotor miline bağlı ilk pinyon dişli, redüktör kutusu içerisindeki ara dişli kademelerine hareketi iletir. Her bir dişli kademesi dönüş hızını adım adım düşürürken mekanik verim kaybını en az seviyede tutarak çıkış milindeki tork değerini yükseltir. Sonuç olarak 60 RPM seviyesinde son derece kararlı, sarsıntısız ve kontrollü bir dönüş hareketi ortaya çıkar.
Pirinç ön ve arka plakalar arasına hassas biçimde yataklanmış düz dişli mekanizması, dış etkenlere ve eksenel zorlanmalara karşı üstün mukavemet sunar. Bu yapı minyatür boyutlardaki robotik düzeneklerin, akıllı kilit mekanizmalarının ve hassas otomasyon ünitelerinin ihtiyaç duyduğu güçlü itme ve çekme kuvvetini minimum hacimde karşılar. Yüksek tork ihtiyacını harici büyük motorlara gerek kalmadan çözen bu yapı, hafifliği ve rijit mekanik gövdesiyle kompakt elektronik tasarımların temel hareket kaynağıdır.
Motorun sahip olduğu çift yönlü kutup yapısı sayesinde besleme geriliminin yönü değiştirilerek çıkış mili saat yönünde veya saat yönünün tersinde kolayca döndürülebilir. Bu özellik robotik araçların ileri ve geri manevra yapmasını, mekanik kolların açılıp kapanmasını ve yönlendirme sistemlerinin çift taraflı çalışmasını sağlar. GA12-N20, minyatür boyutuna kıyasla sunduğu yüksek mekanik dayanıklılık ve kararlı devir profiliyle modern elektronik ve mekatronik projelerinde vazgeçilmez bir tahrik elemanı olarak işlev görür.
Öne Çıkan Özellikler GA12-N20 redüktörlü mikro DC motorun teknik mimarisi, zorlu çalışma koşullarında yüksek verimlilik ve mekanik güvenilirlik sunmak üzere tasarlanmıştır.
Tam Metal Dişli Mekanizması: Aşınmaya ve kırılmaya dayanıklı pirinç ile sertleştirilmiş çelik dişlilerden üretilen redüktör kutusu, yüksek tork altında diş sıyırmasını önler.
Kararlı 60 RPM Çıkış Hızı: 12V çalışma geriliminde dakikada 60 devir dönüş sunarak hassas kontrol gerektiren robotik yürüyüş ve konumlandırma işlemlerinde optimum hız sağlar.
Kompakt 12mm Gövde Kesiti: 12 mm genişlik ve 10 mm yükseklik ölçüleriyle dar mekanik yuvalara, robot şasilerine ve minyatür cihaz kutularına kolayca sığar.
D Tipi 3mm Çıkış Mili: Düzleştirilmiş kenara sahip 3 mm çapındaki D kesim mil, tekerlek ve kaplin bağlantılarında vidaların kaymasını önleyerek torku doğrudan iletir.
Geniş Gerilim Çalışma Aralığı: 12V nominal çalışma geriliminin yanı sıra 6V ile 12V arasındaki gerilim değerlerinde farklı devir ve tork profilleriyle güvenle çalıştırılabilir.
Çift Yönlü Dönüş Esnekliği: Giriş terminallerinin kutup yönü değiştirilerek saat yönünde veya saat yönünün tersinde sorunsuz hareket kabiliyeti sunar.
Düşük Boşta Akım Tüketimi: Boşta çalışma esnasında yaklaşık 40 mA ile 60 mA seviyesinde akım çekerek bataryalı taşınabilir sistemlerde enerji tasarrufu sağlar.
Yüksek Zorlanma Direnci: 0.75A seviyesine kadar zorlanma akımına dayanıklı iç bobin sarımı sayesinde anlık mekanik sıkışmalarda tork gücünü korur.
M1.6 Montaj Vida Yuvaları: Ön pirinç flanş üzerinde yer alan 2 adet M1.6 diş açılmış delik, motorun şasiye veya brakete sağlam şekilde sabitlenmesine olanak tanır.
Dayanıklı Arka Bağlantı Kulakları: Arka plastik kapakta yer alan delikli lehim terminalleri, kablo montajında sağlam mekanik ve elektriksel temas noktası oluşturur.
Kullanım Alanları GA12-N20 mikro redüktörlü DC motor, küçük gövdeden yüksek tork talep eden çok geniş bir teknik uygulama yelpazesinde tercih edilmektedir. Robotik alanında mini sumo robotlar, çizgi izleyen robotlar, engelden kaçan araçlar ve labirent çözen otonom araçlar bu motorun en yaygın kullanıldığı platformlar arasındadır. Düşük devir ve yüksek döndürme kuvveti, yarışma robotlarının zemin tutuşunu artırırken tekerleklerin patinaj yapmadan kararlı bir şekilde ilerlemesini sağlar. Minik boyutları sayesinde iki veya dört tekerlekten çekişli minyatür robot şasilerine ağırlık yapmadan entegre edilir.
Mekatronik ve otomasyon projelerinde hassas konumlandırma ve mekanik tahrik gerektiren düzeneklerde yaygın olarak yer alır. Çok eksenli küçük robot kolları, kıskaç (gripper) mekanizmaları, pan-tilt kamera yönlendirme platformları ve lineer aktüatör mekanizmaları bu motorun tork kapasitesinden yararlanır. 3D yazıcılar ve masaüstü CNC düzenekleri için otomatik filament besleme, yardımcı kapak açma veya malzeme transfer ünitelerinde kompakt yapısı sayesinde pratik çözümler sunar.
Akıllı ev teknolojileri ve güvenlik donanımlarında da bu motor tipi sıkça karşımıza çıkar. Elektronik kapı kilitleri, motorlu sürgü sistemleri, kasa kilitleme mekanizmaları, uzaktan kumandalı perde ve panjur maketleri ile otomatik vana kontrol sistemleri GA12-N20 motorun sunduğu güvenilir itme kuvvetine güvenir. Sessiz çalışması ve metal dişlilerin uzun süreli mekanik dayanıklılığı, kapalı kutu içerisinde periyodik bakım gerektirmeden çalışan tüketici elektroniği ürünleri için ideal bir uyum sağlar.
Eğitim kurumlarında, üniversite laboratuvarlarında ve maker atölyelerinde STEM projeleri, bitirme tezleri ve prototipleme çalışmaları için temel yapı taşıdır. Öğrenciler ve geliştiriciler motor kontrol algoritmalarını, PWM sinyal modülasyonunu ve H-köprüsü motor sürücü devrelerini test ederken düşük riskli ve kolay kontrol edilebilir yapısı nedeniyle bu motoru tercih eder. Ayrıca minyatür konveyör bant modelleri, vitrin döndürme tablaları ve model tren maketleri gibi dinamik hobi projelerinde kararlı hareket sağlar.
Uyumluluk, Bağlantı ve Kullanım GA12-N20 motorun elektriksel ve mekanik bağlantıları doğru yapıldığında uzun yıllar stabil bir sunar. Motorun arka kısmında yer alan iki adet metal terminal bağlantı noktalarıdır.
Pozitif (+) Bağlantı Terminali: Besleme geriliminin pozitif kutbuna veya motor sürücünün birinci çıkış kanalına bağlanan lehim kulağıdır. Motorun ilk dönüş yönünü belirler.
Negatif (-) Bağlantı Terminali: Besleme geriliminin negatif kutbuna veya motor sürücünün ikinci çıkış kanalına bağlanan lehim kulağıdır. Devreyi tamamlayarak rotor akışını sağlar.
Bağlantı adımları oldukça basittir. Önce uygun kesitteki esnek montaj kablolarının uçları açılarak lehim pastası ve lehim teli yardımıyla motorun arka kulaklarına dikkatlice lehimlenir. Lehimleme sırasında havyayı terminaller üzerinde iki ila üç saniyeden fazla tutmamak plastik arka kapağın erimesini engellemek açısından önemlidir. Ardından lehim noktalarının üzerine kısa parçalar halinde ısı ile daralan makaron geçirilerek açık temas noktaları elektriksel olarak yalıtılır.
Son olarak hazırlanan kablolar DC motor sürücü kartının vidalı klemenslerine veya pin soketlerine bağlanır. GA12-N20 mikro motor, L298N, L293D, TB6612FNG ve DRV8833 motor sürücü entegre ve kartlarıyla tam uyumludur. Bu sürücüler üzerinden Arduino uyumlu, Raspberry Pi uyumlu, ESP32 uyumlu ve STM32 uyumlu mikrodenetleyici geliştirme kartları ile kontrol edilebilir. Mikrodenetleyiciden gönderilen darbe genişlik modülasyonu (PWM) sinyalleri ile motorun devir hızı sıfır ile 60 RPM arasında hassas şekilde ayarlanabilir.
Motorun dönüş yönünü değiştirmek için H-köprüsü sürücü kartındaki mantıksal giriş sinyalleri terslenir ya da doğrudan besleme yapılıyorsa kutuplar fiziksel olarak yer değiştirilir. Mil montajında ise 3 mm D kesitli şaft için tasarlanmış tekerlek, kasnak veya pirinç kaplinler kullanılır. Kaplin üzerindeki sabitleme vidası milin düz kısmına denk getirilerek alyan anahtarla sıkılır. Bu sayede yüksek tork altında milin tekerlek içerisinde boşa dönmesi tamamen engellenir.
Avantajlar ve Faydalar GA12-N20 motorun en belirgin avantajı, sunduğu olağanüstü tork-hacim oranıdır. Yalnızca 12 mm genişliğindeki bu minik gövde, içerisindeki metal redüktör sayesinde kendi ağırlığının ve boyutunun katlarca üzerinde mekanik yükleri kolaylıkla hareket ettirebilir. Bu durum projelerde büyük boyutlu ve ağır motorlar kullanma zorunluluğunu ortadan kaldırarak cihazların daha hafif, estetik ve kompakt tasarlanmasına imkan verir.
Tam metal dişli yapısı, piyasada bulunan plastik dişlili alternatiflere göre benzersiz bir mekanik dayanım sunar. Plastik dişliler motor ani duruşa geçtiğinde, robot bir engelle karşılaştığında veya tekerlek sıkıştığında kolayca diş kırabilir veya sıyrılarak motoru kullanılamaz hale getirebilir. GA12-N20 modelinde kullanılan pirinç ve çelik dişli grubu, yüksek mekanik basınca ve darbelere karşı direnç göstererek projenizin yarı yolda kalmasını önler.
D kesim mil geometrisi, mekanik bağlantılarda montaj güvenliğini en üst düzeye çıkarır. Standart yuvarlak millerde sabitleme vidası zamanla gevşeyerek milin boşa dönmesine sebep olurken, D kesim yüzey vidaya sağlam bir kilitlenme düzlemi sağlar. Bu sayede sarsıntılı ve titreşimli robotik zeminlerde bile hareket aktarımı kesintisiz ve firesiz devam eder.
Düşük enerji sarfiyatı, özellikle lityum polimer (LiPo) veya 18650 lityum iyon pillerle çalışan taşınabilir cihazlarda operasyon süresini belirgin şekilde uzatır. Boşta yalnızca 40-60 mA civarında akım çeken bu motor, batarya kapasitesini tüketmeden uzun süreli otonom çalışma olanağı sunar. Ayrıca standart endüstriyel form faktörüne sahip olması, piyasada bu model için üretilmiş yüzlerce hazır tekerlek, montaj braketi, enkoder diski ve şasi elemanıyla doğrudan uyumlu çalışmasını sağlar.
Kimler İçin Uygundur Bu redüktörlü mikro DC motor, robotik yarışmalarına hazırlanan ortaokul, lise ve üniversite robot takımları için mükemmel bir tahrik çözümüdür. Özellikle mini sumo, çizgi izleyen ve labirent yarışmalarında motorun boyutu, hafifliği ve metal dişli dayanıklılığı rekabet avantajı sağlar. Takımlar şasi içerisinde motorlara minimum hacim ayırarak ağırlık dengesini ve sensör yerleşimini optimize edebilir.
Elektronik ve mekatronik mühendisleri ile AR-GE tasarımcıları için hızlı donanım prototipleme süreçlerinde güvenilir bir iş ortağıdır. Laboratuvar ortamında geliştirilen akıllı kilit, küçük konveyör, otomatik besleme veya açma-kapama mekanizmalarında motor boyutları standart olduğundan mekanik CAD çizimlerine doğrudan entegre edilir.
Maker toplulukları, amatör mucitler ve hobi elektroniği meraklıları için kendi ev otomasyonu ve mini araç projelerini hayata geçirmede büyük kolaylık sağlar. Kolay lehimlenebilen yapısı, yaygın DC motor sürücülerle doğrudan kontrol edilebilmesi ve internet üzerinde binlerce açık kaynak kod ve örnek projeye konu olması yeni başlayanların bile projelerinde başarıya ulaşmasını sağlar.
Teknik eğitim veren meslek liseleri ve üniversite atölyelerinde DC motor çalışma ilkeleri, redüksiyon oranları, tork-hız ilişkisi ve PWM ile hız kontrolü derslerinin uygulamalı laboratuvar deneylerinde eğitim materyali olarak kullanılmaya oldukça uygundur.
Doğru Ürünü Seçerken Dikkat Edilecekler Projeniz için motor seçimi yaparken öncelikle çalışma gerilimi ve çıkış devri arasındaki ilişkiyi doğru analiz etmeniz gerekir. İncelediğiniz bu model 12V besleme geriliminde dakikada 60 devir dönüş yapacak şekilde optimize edilmiştir. Eğer projenizde daha yüksek hız gerekiyorsa aynı gövdenin 100 RPM, 300 RPM veya 600 RPM alternatifleri değerlendirilmelidir; ancak redüksiyon oranı düştükçe torkun da aynı oranda azalacağı unutulmamalıdır. 60 RPM devir, hızdan ziyade yüksek çekiş gücü ve kararlılık isteyen uygulamalar için en doğru tercihtir.
Güç kaynağının akım kapasitesi bir diğer kritik noktadır. Motor normal çalışmada çok düşük akım çekse de mekanik olarak zorlandığında veya durma noktasına geldiğinde 0.75A seviyesine kadar zorlanma akımı talep edebilir. Birden fazla motorun aynı anda çalıştırıldığı dört çeker robotlarda güç kaynağının ve motor sürücü kanalının bu tepe akımlarını rahatlıkla karşılayabilecek kapasitede seçilmesi mikrodenetleyicinin reset atmasını önler.
Mekanik montajda kullanılacak vidaların boyutuna azami dikkat gösterilmelidir. Motorun ön flanşında iki adet M1.6 vida yuvası bulunur. Bu yuvalara takılacak vidaların diş boyu çok uzun olmamalıdır. Dişli kutusunun içine gereğinden fazla giren vidalar iç dişlilere fiziksel olarak temas ederek mekanizmanın kilitlenmesine ve dişlilerin kalıcı hasar görmesine yol açabilir. Genellikle 2 mm ile 3 mm diş boyuna sahip M1.6 vidalar güvenli montaj için yeterlidir.
Çıkış miline binen radyal ve eksenel yüklerin sınırları gözetilmelidir. 3 mm çapındaki çelik mil çok dayanıklı olsa da aşırı ağır tekerlekler veya doğrudan mil üzerine binen dikey şasi ağırlıkları mil yataklarında sürtünmeyi ve aşınmayı artırabilir. Çok ağır sistemlerde tekerlek milinin harici bir rulman ile desteklenmesi motorun ömrünü önemli ölçüde uzatır.
Güvenli Kullanım, Bakım ve Saklama GA12-N20 motorun uzun yıllar kaybı yaşamadan çalışması için elektriksel ve mekanik güvenlik kurallarına riayet edilmelidir. Motorun zorlanma (stall) durumunda uzun süre enerjili bırakılmaması en temel kuraldır. Mil fiziksel bir engelle tamamen durdurulduğunda çekilen yüksek akım rotor bobinlerinde ani sıcaklık artışına neden olur. Bu durum uzun sürerse emaye bobin yalıtımı zarar görebilir ve motorun çekiş gücü kalıcı olarak düşebilir.
Arka terminallere kablo lehimlerken 300°C civarındaki lehimleme sıcaklığı iki ila üç saniyeden uzun süre terminale uygulanmamalıdır. Aşırı ısı metal kulaklar üzerinden motorun arka plastik fırça tutucusuna iletilerek iç fırçaların temas açısını bozabilir. Lehim sonrasında kabloların çekme veya bükülme gerilimlerine maruz kalmasını önlemek amacıyla kablo gövdesi motor kasasına sıcak silikon veya kelepçe ile sabitlenebilir.
Motorun redüktör kutusu açık dişli yapısına sahiptir. Tozlu, kumlu veya metal talaşlarının bulunduğu ortamlarda çalışan düzeneklerde dişlilerin arasına yabancı parçacıkların girmesi engellenmelidir. Gerektiğinde dişli kutusu 3D baskı koruyucu bir kılıf ile kapatılmalıdır. Dişlilerin periyodik bakımında kesinlikle asitli veya yapışkan yağlar kullanılmamalı, çok az miktarda ince sentetik mekanik gres tercih edilmelidir.
Fırçalı DC motorlar çalışma esnasında komütatör temas noktalarından kaynaklı küçük elektriksel kıvılcımlar ve yüksek frekanslı elektromanyetik parazitler üretebilir. Bu parazitlerin hassas mikrodenetleyici kartlarını etkilemesini önlemek için motor terminalleri arasına paralel olarak 100nF (104) değerinde seramik bir dekuplaj kondansatörü lehimlenmesi tavsiye edilir.
Kullanılmayan motorlar nemden, aşırı sıcaklıktan ve aşındırıcı kimyasal buharlardan uzak, kuru ve oda sıcaklığındaki ortamlarda, antistatik veya kilitli poşetler içerisinde saklanmalıdır. Bu sayede terminallerin oksitlenmesi ve iç mıknatısların zayıflaması engellenir.
GA12-N20 12mm 60 RPM Redüktörlü Mikro DC Motor Hakkında Sık Sorulan Sorular GA12-N20 motorun nominal çalışma gerilimi nedir ve hangi gerilimlerde çalıştırılabilir? Motorun nominal çalışma gerilimi 12V DC değerindedir; bununla birlikte 6V ile 12V arasındaki doğru akım kaynaklarıyla da devir ve tork orantılı biçimde değişmek şartıyla güvenle çalıştırılabilir.
Motorun 60 RPM dönüş hızı elektronik olarak ayarlanabilir mi? Evet, bir DC motor sürücü kartı ve mikrodenetleyici kullanılarak darbe genişlik modülasyonu (PWM) sinyalleri ile motorun devir hızı sıfırdan 60 RPM değerine kadar kademesiz olarak ayarlanabilir.
Motorun dönüş yönü nasıl tersine çevrilir? Motorun iki terminaline uygulanan doğru akım geriliminin kutup yönleri yer değiştirilerek ya da H-köprüsü motor sürücü devresindeki kontrol sinyalleri terslenerek dönüş yönü kolayca saat yönü veya tersine çevrilebilir.
Çıkış milinin tipi ve ölçüleri nedir? Motorun çıkış mili 3 mm dış çapa ve 10 mm uzunluğa sahiptir; mil yüzeyinde mekanik bağlantı vidalarının kaymasını önleyen düzleştirilmiş D kesim profili yer alır.
Motor doğrudan bir Arduino veya ESP32 geliştirme kartının pinine bağlanabilir mi? Hayır, mikrodenetleyici pinleri motorun çalışması için gereken akımı karşılayamaz; motor ile kontrol kartı arasında mutlaka L298N veya TB6612FNG gibi harici bir DC motor sürücü kullanılmalıdır.
Zorlanma (stall) akımı nedir ve güç kaynağı seçiminde neden önemlidir? Zorlanma akımı motor milinin yük altında tamamen durdurulduğu anda çekilen en yüksek akımdır ve bu modelde yaklaşık 0.45A ile 0.75A arasındadır; güç kaynağının sistemin anlık zorlanmalarında çökmeyecek amper değerinde seçilmesi gerekir.
Motor gövdesi bir şasiye veya yüzeye nasıl monte edilir? Motorun ön pirinç flanşında bulunan iki adet M1.6 dişli vida deliği kullanılarak veya 12 mm N20 motorlar için özel üretilmiş U tipi plastik veya metal montaj braketleri ile şasiye sabitlenir.
Montaj vidaları dişli kutusuna zarar verebilir mi? Evet, ön flanşa takılan M1.6 vidaların diş boyu çok uzun olursa redüktör kutusu içerisindeki dişlilere çarparak mekanizmayı kilitleyebilir; bu nedenle vida diş boyunun 2 mm ile 3 mm arasında tutulması önerilir.
Tam metal dişli kutusunun plastik dişlilere göre temel avantajı nedir? Pirinç ve çelik alaşımlı metal dişliler yüksek tork altında sıyrılmaz, çatlamaz ve mekanik aşınmaya karşı çok daha yüksek direnç göstererek zorlu robotik projelerde uzun kullanım ömrü sağlar.
Motor çalışırken mikrodenetleyici devresinde parazite yol açar mı? Fırçalı DC motorlar doğal olarak elektriksel gürültü üretebilir; motorun iki terminali arasına bağlanacak 100nF seramik kondansatör ve sürücü kartının filtreleme devreleri bu gürültüyü tamamen bastırır.
Paket İçeriği 1 adet 12V 12mm 60 RPM Redüktörlü Mikro DC Motor (GA12-N20)
Teknik Özellikler Model: GA12-N20 Ürün Tipi: Redüktörlü Mikro DC Motor Çalışma Gerilimi: 12 V DC (Önerilen aralık: 6 V - 12 V DC) Çıkış Hızı (Yüksüz): 60 RPM Redüktör Tipi: Çok Kademeli Düz Dişli Takımı (Spur Gearbox) Dişli Malzemesi: Tam Metal (Pirinç ve Çelik Alaşım) Gövde Genişliği: 12 mm Gövde Yüksekliği: 10 mm Redüktör Kutu Boyu: 9 mm Motor Gövde Boyu: 15.1 mm Toplam Boy (Mil Hariç): 24.1 mm Toplam Boy (Mil Dahil): 34.1 mm Mil Çapı: 3 mm Mil Tipi: D Kesim Mil (D-Şaft) Mil Uzunluğu: 10 mm Mil Düz Kesim Uzunluğu: Yaklaşık 9 mm Ön Montaj Yuvaları: 2 x M1.6 Metrik Dişli Delik Montaj Delik Aralığı: 9 mm (Merkezden Merkeze) Boşta Çalışma Akımı: Yaklaşık 40 mA - 60 mA Zorlanma (Stall) Akımı: Yaklaşık 0.45 A - 0.75 A Anma Tork Değeri: Yaklaşık 0.8 kg.cm - 1.2 kg.cm Zorlanma Torku (Stall Torque): Yaklaşık 2.5 kg.cm - 3.5 kg.cm Dönüş Yönü: Çift Yönlü (Kutup Değişimi ile Saat Yönü / Saat Yönü Tersi) Hız Kontrolü: PWM (Darbe Genişlik Modülasyonu) Uyumlu Bağlantı Terminalleri: 2 Pin Lehim Kulağı Terminal Aralığı: 5 mm iç aralık / 8 mm dış merkez aralığı Çalışma Sıcaklığı: -10°C ile +60°C arası Ağırlık: Yaklaşık 10 g Uyumlu Platformlar: Arduino uyumlu, Raspberry Pi uyumlu, ESP32 uyumlu, STM32 uyumlu motor sürücü sistemleri
">
GA12-N20 12V 60 RPM Redüktörlü Mikro DC Motor Metal Dişli D Şaft 12mm Robotik ve Otomasyon Projeleri Için Yüksek Torklu Mini Motor
Metal Dişli Kutusu ile Robotik Projelere Kararlı Hız ve Güç Katan 12mm Kompakt DC Tahrik Parçası
Ürün Açıklaması GA12-N20 redüktörlü mikro DC motor, 12V çalışma gerilimi, 60 RPM çıkış devri ve metal dişli kutusuyla robotik projelerde kararlı tork sağlayan minyatür bir motordur.
Kompakt 12 mm en ve 10 mm yükseklik ölçülerine sahip dikdörtgen kesitli gövde mimarisi, alan kısıtı bulunan küçük boyutlu mekatronik düzeneklerde yer tasarrufu sağlar.
Aşınmaya dirençli pirinç ve çelik alaşımlı tam metal düz dişli takımı, plastik dişlilerin zorlanma anında sıyrılma riskini ortadan kaldırarak uzun ömürlü mekanik güç aktarımı sunar.
3 mm çapındaki D kesim mil yapısı, kasnak ve tekerlek bağlantılarında milin boşa dönmesini önler ve yüksek tork aktarımında kararlı mekanik tutunma oluşturur.
GA12-N20 12mm 60 RPM Redüktörlü Mikro DC Motor Nedir ve Ne İşe Yarar? GA12-N20 redüktörlü mikro DC motor, minyatür doğru akım motoru ile entegre edilmiş çok kademeli bir metal dişli kutusundan meydana gelen elektromekanik bir tahrik elemanıdır. Standart DC motorlar yüksüz durumda binlerce devir hızla dönerken ürettikleri döndürme kuvveti oldukça düşüktür. Bu durum doğrudan tekerlek çevirme, mekanik kol kaldırma veya kilit dili hareket ettirme gibi kuvvet gerektiren uygulamalarda yetersiz kalır. GA12-N20 modeli, iç motorun yüksek dönüş hızını hassas dişli dizilimi vasıtasıyla dakikada 60 devire düşürürken motor milinden elde edilen torku katlayarak mekanizmalara güçlü bir çekiş kabiliyeti kazandırır.
Ürünün çalışma prensibi elektromanyetik kuvvet yasalarına dayanır. Arka terminallerden uygulanan 12V doğru akım gerilimi, motor içerisindeki rotor sargılarında güçlü bir manyetik alan meydana getirir. Sabit mıknatıslar ile bu manyetik alanın etkileşimi rotora yüksek devirli dairesel bir kinetik enerji kazandırır. Rotor miline bağlı ilk pinyon dişli, redüktör kutusu içerisindeki ara dişli kademelerine hareketi iletir. Her bir dişli kademesi dönüş hızını adım adım düşürürken mekanik verim kaybını en az seviyede tutarak çıkış milindeki tork değerini yükseltir. Sonuç olarak 60 RPM seviyesinde son derece kararlı, sarsıntısız ve kontrollü bir dönüş hareketi ortaya çıkar.
Pirinç ön ve arka plakalar arasına hassas biçimde yataklanmış düz dişli mekanizması, dış etkenlere ve eksenel zorlanmalara karşı üstün mukavemet sunar. Bu yapı minyatür boyutlardaki robotik düzeneklerin, akıllı kilit mekanizmalarının ve hassas otomasyon ünitelerinin ihtiyaç duyduğu güçlü itme ve çekme kuvvetini minimum hacimde karşılar. Yüksek tork ihtiyacını harici büyük motorlara gerek kalmadan çözen bu yapı, hafifliği ve rijit mekanik gövdesiyle kompakt elektronik tasarımların temel hareket kaynağıdır.
Motorun sahip olduğu çift yönlü kutup yapısı sayesinde besleme geriliminin yönü değiştirilerek çıkış mili saat yönünde veya saat yönünün tersinde kolayca döndürülebilir. Bu özellik robotik araçların ileri ve geri manevra yapmasını, mekanik kolların açılıp kapanmasını ve yönlendirme sistemlerinin çift taraflı çalışmasını sağlar. GA12-N20, minyatür boyutuna kıyasla sunduğu yüksek mekanik dayanıklılık ve kararlı devir profiliyle modern elektronik ve mekatronik projelerinde vazgeçilmez bir tahrik elemanı olarak işlev görür.
Öne Çıkan Özellikler GA12-N20 redüktörlü mikro DC motorun teknik mimarisi, zorlu çalışma koşullarında yüksek verimlilik ve mekanik güvenilirlik sunmak üzere tasarlanmıştır.
Tam Metal Dişli Mekanizması: Aşınmaya ve kırılmaya dayanıklı pirinç ile sertleştirilmiş çelik dişlilerden üretilen redüktör kutusu, yüksek tork altında diş sıyırmasını önler.
Kararlı 60 RPM Çıkış Hızı: 12V çalışma geriliminde dakikada 60 devir dönüş sunarak hassas kontrol gerektiren robotik yürüyüş ve konumlandırma işlemlerinde optimum hız sağlar.
Kompakt 12mm Gövde Kesiti: 12 mm genişlik ve 10 mm yükseklik ölçüleriyle dar mekanik yuvalara, robot şasilerine ve minyatür cihaz kutularına kolayca sığar.
D Tipi 3mm Çıkış Mili: Düzleştirilmiş kenara sahip 3 mm çapındaki D kesim mil, tekerlek ve kaplin bağlantılarında vidaların kaymasını önleyerek torku doğrudan iletir.
Geniş Gerilim Çalışma Aralığı: 12V nominal çalışma geriliminin yanı sıra 6V ile 12V arasındaki gerilim değerlerinde farklı devir ve tork profilleriyle güvenle çalıştırılabilir.
Çift Yönlü Dönüş Esnekliği: Giriş terminallerinin kutup yönü değiştirilerek saat yönünde veya saat yönünün tersinde sorunsuz hareket kabiliyeti sunar.
Düşük Boşta Akım Tüketimi: Boşta çalışma esnasında yaklaşık 40 mA ile 60 mA seviyesinde akım çekerek bataryalı taşınabilir sistemlerde enerji tasarrufu sağlar.
Yüksek Zorlanma Direnci: 0.75A seviyesine kadar zorlanma akımına dayanıklı iç bobin sarımı sayesinde anlık mekanik sıkışmalarda tork gücünü korur.
M1.6 Montaj Vida Yuvaları: Ön pirinç flanş üzerinde yer alan 2 adet M1.6 diş açılmış delik, motorun şasiye veya brakete sağlam şekilde sabitlenmesine olanak tanır.
Dayanıklı Arka Bağlantı Kulakları: Arka plastik kapakta yer alan delikli lehim terminalleri, kablo montajında sağlam mekanik ve elektriksel temas noktası oluşturur.
Kullanım Alanları GA12-N20 mikro redüktörlü DC motor, küçük gövdeden yüksek tork talep eden çok geniş bir teknik uygulama yelpazesinde tercih edilmektedir. Robotik alanında mini sumo robotlar, çizgi izleyen robotlar, engelden kaçan araçlar ve labirent çözen otonom araçlar bu motorun en yaygın kullanıldığı platformlar arasındadır. Düşük devir ve yüksek döndürme kuvveti, yarışma robotlarının zemin tutuşunu artırırken tekerleklerin patinaj yapmadan kararlı bir şekilde ilerlemesini sağlar. Minik boyutları sayesinde iki veya dört tekerlekten çekişli minyatür robot şasilerine ağırlık yapmadan entegre edilir.
Mekatronik ve otomasyon projelerinde hassas konumlandırma ve mekanik tahrik gerektiren düzeneklerde yaygın olarak yer alır. Çok eksenli küçük robot kolları, kıskaç (gripper) mekanizmaları, pan-tilt kamera yönlendirme platformları ve lineer aktüatör mekanizmaları bu motorun tork kapasitesinden yararlanır. 3D yazıcılar ve masaüstü CNC düzenekleri için otomatik filament besleme, yardımcı kapak açma veya malzeme transfer ünitelerinde kompakt yapısı sayesinde pratik çözümler sunar.
Akıllı ev teknolojileri ve güvenlik donanımlarında da bu motor tipi sıkça karşımıza çıkar. Elektronik kapı kilitleri, motorlu sürgü sistemleri, kasa kilitleme mekanizmaları, uzaktan kumandalı perde ve panjur maketleri ile otomatik vana kontrol sistemleri GA12-N20 motorun sunduğu güvenilir itme kuvvetine güvenir. Sessiz çalışması ve metal dişlilerin uzun süreli mekanik dayanıklılığı, kapalı kutu içerisinde periyodik bakım gerektirmeden çalışan tüketici elektroniği ürünleri için ideal bir uyum sağlar.
Eğitim kurumlarında, üniversite laboratuvarlarında ve maker atölyelerinde STEM projeleri, bitirme tezleri ve prototipleme çalışmaları için temel yapı taşıdır. Öğrenciler ve geliştiriciler motor kontrol algoritmalarını, PWM sinyal modülasyonunu ve H-köprüsü motor sürücü devrelerini test ederken düşük riskli ve kolay kontrol edilebilir yapısı nedeniyle bu motoru tercih eder. Ayrıca minyatür konveyör bant modelleri, vitrin döndürme tablaları ve model tren maketleri gibi dinamik hobi projelerinde kararlı hareket sağlar.
Uyumluluk, Bağlantı ve Kullanım GA12-N20 motorun elektriksel ve mekanik bağlantıları doğru yapıldığında uzun yıllar stabil bir sunar. Motorun arka kısmında yer alan iki adet metal terminal bağlantı noktalarıdır.
Pozitif (+) Bağlantı Terminali: Besleme geriliminin pozitif kutbuna veya motor sürücünün birinci çıkış kanalına bağlanan lehim kulağıdır. Motorun ilk dönüş yönünü belirler.
Negatif (-) Bağlantı Terminali: Besleme geriliminin negatif kutbuna veya motor sürücünün ikinci çıkış kanalına bağlanan lehim kulağıdır. Devreyi tamamlayarak rotor akışını sağlar.
Bağlantı adımları oldukça basittir. Önce uygun kesitteki esnek montaj kablolarının uçları açılarak lehim pastası ve lehim teli yardımıyla motorun arka kulaklarına dikkatlice lehimlenir. Lehimleme sırasında havyayı terminaller üzerinde iki ila üç saniyeden fazla tutmamak plastik arka kapağın erimesini engellemek açısından önemlidir. Ardından lehim noktalarının üzerine kısa parçalar halinde ısı ile daralan makaron geçirilerek açık temas noktaları elektriksel olarak yalıtılır.
Son olarak hazırlanan kablolar DC motor sürücü kartının vidalı klemenslerine veya pin soketlerine bağlanır. GA12-N20 mikro motor, L298N, L293D, TB6612FNG ve DRV8833 motor sürücü entegre ve kartlarıyla tam uyumludur. Bu sürücüler üzerinden Arduino uyumlu, Raspberry Pi uyumlu, ESP32 uyumlu ve STM32 uyumlu mikrodenetleyici geliştirme kartları ile kontrol edilebilir. Mikrodenetleyiciden gönderilen darbe genişlik modülasyonu (PWM) sinyalleri ile motorun devir hızı sıfır ile 60 RPM arasında hassas şekilde ayarlanabilir.
Motorun dönüş yönünü değiştirmek için H-köprüsü sürücü kartındaki mantıksal giriş sinyalleri terslenir ya da doğrudan besleme yapılıyorsa kutuplar fiziksel olarak yer değiştirilir. Mil montajında ise 3 mm D kesitli şaft için tasarlanmış tekerlek, kasnak veya pirinç kaplinler kullanılır. Kaplin üzerindeki sabitleme vidası milin düz kısmına denk getirilerek alyan anahtarla sıkılır. Bu sayede yüksek tork altında milin tekerlek içerisinde boşa dönmesi tamamen engellenir.
Avantajlar ve Faydalar GA12-N20 motorun en belirgin avantajı, sunduğu olağanüstü tork-hacim oranıdır. Yalnızca 12 mm genişliğindeki bu minik gövde, içerisindeki metal redüktör sayesinde kendi ağırlığının ve boyutunun katlarca üzerinde mekanik yükleri kolaylıkla hareket ettirebilir. Bu durum projelerde büyük boyutlu ve ağır motorlar kullanma zorunluluğunu ortadan kaldırarak cihazların daha hafif, estetik ve kompakt tasarlanmasına imkan verir.
Tam metal dişli yapısı, piyasada bulunan plastik dişlili alternatiflere göre benzersiz bir mekanik dayanım sunar. Plastik dişliler motor ani duruşa geçtiğinde, robot bir engelle karşılaştığında veya tekerlek sıkıştığında kolayca diş kırabilir veya sıyrılarak motoru kullanılamaz hale getirebilir. GA12-N20 modelinde kullanılan pirinç ve çelik dişli grubu, yüksek mekanik basınca ve darbelere karşı direnç göstererek projenizin yarı yolda kalmasını önler.
D kesim mil geometrisi, mekanik bağlantılarda montaj güvenliğini en üst düzeye çıkarır. Standart yuvarlak millerde sabitleme vidası zamanla gevşeyerek milin boşa dönmesine sebep olurken, D kesim yüzey vidaya sağlam bir kilitlenme düzlemi sağlar. Bu sayede sarsıntılı ve titreşimli robotik zeminlerde bile hareket aktarımı kesintisiz ve firesiz devam eder.
Düşük enerji sarfiyatı, özellikle lityum polimer (LiPo) veya 18650 lityum iyon pillerle çalışan taşınabilir cihazlarda operasyon süresini belirgin şekilde uzatır. Boşta yalnızca 40-60 mA civarında akım çeken bu motor, batarya kapasitesini tüketmeden uzun süreli otonom çalışma olanağı sunar. Ayrıca standart endüstriyel form faktörüne sahip olması, piyasada bu model için üretilmiş yüzlerce hazır tekerlek, montaj braketi, enkoder diski ve şasi elemanıyla doğrudan uyumlu çalışmasını sağlar.
Kimler İçin Uygundur Bu redüktörlü mikro DC motor, robotik yarışmalarına hazırlanan ortaokul, lise ve üniversite robot takımları için mükemmel bir tahrik çözümüdür. Özellikle mini sumo, çizgi izleyen ve labirent yarışmalarında motorun boyutu, hafifliği ve metal dişli dayanıklılığı rekabet avantajı sağlar. Takımlar şasi içerisinde motorlara minimum hacim ayırarak ağırlık dengesini ve sensör yerleşimini optimize edebilir.
Elektronik ve mekatronik mühendisleri ile AR-GE tasarımcıları için hızlı donanım prototipleme süreçlerinde güvenilir bir iş ortağıdır. Laboratuvar ortamında geliştirilen akıllı kilit, küçük konveyör, otomatik besleme veya açma-kapama mekanizmalarında motor boyutları standart olduğundan mekanik CAD çizimlerine doğrudan entegre edilir.
Maker toplulukları, amatör mucitler ve hobi elektroniği meraklıları için kendi ev otomasyonu ve mini araç projelerini hayata geçirmede büyük kolaylık sağlar. Kolay lehimlenebilen yapısı, yaygın DC motor sürücülerle doğrudan kontrol edilebilmesi ve internet üzerinde binlerce açık kaynak kod ve örnek projeye konu olması yeni başlayanların bile projelerinde başarıya ulaşmasını sağlar.
Teknik eğitim veren meslek liseleri ve üniversite atölyelerinde DC motor çalışma ilkeleri, redüksiyon oranları, tork-hız ilişkisi ve PWM ile hız kontrolü derslerinin uygulamalı laboratuvar deneylerinde eğitim materyali olarak kullanılmaya oldukça uygundur.
Doğru Ürünü Seçerken Dikkat Edilecekler Projeniz için motor seçimi yaparken öncelikle çalışma gerilimi ve çıkış devri arasındaki ilişkiyi doğru analiz etmeniz gerekir. İncelediğiniz bu model 12V besleme geriliminde dakikada 60 devir dönüş yapacak şekilde optimize edilmiştir. Eğer projenizde daha yüksek hız gerekiyorsa aynı gövdenin 100 RPM, 300 RPM veya 600 RPM alternatifleri değerlendirilmelidir; ancak redüksiyon oranı düştükçe torkun da aynı oranda azalacağı unutulmamalıdır. 60 RPM devir, hızdan ziyade yüksek çekiş gücü ve kararlılık isteyen uygulamalar için en doğru tercihtir.
Güç kaynağının akım kapasitesi bir diğer kritik noktadır. Motor normal çalışmada çok düşük akım çekse de mekanik olarak zorlandığında veya durma noktasına geldiğinde 0.75A seviyesine kadar zorlanma akımı talep edebilir. Birden fazla motorun aynı anda çalıştırıldığı dört çeker robotlarda güç kaynağının ve motor sürücü kanalının bu tepe akımlarını rahatlıkla karşılayabilecek kapasitede seçilmesi mikrodenetleyicinin reset atmasını önler.
Mekanik montajda kullanılacak vidaların boyutuna azami dikkat gösterilmelidir. Motorun ön flanşında iki adet M1.6 vida yuvası bulunur. Bu yuvalara takılacak vidaların diş boyu çok uzun olmamalıdır. Dişli kutusunun içine gereğinden fazla giren vidalar iç dişlilere fiziksel olarak temas ederek mekanizmanın kilitlenmesine ve dişlilerin kalıcı hasar görmesine yol açabilir. Genellikle 2 mm ile 3 mm diş boyuna sahip M1.6 vidalar güvenli montaj için yeterlidir.
Çıkış miline binen radyal ve eksenel yüklerin sınırları gözetilmelidir. 3 mm çapındaki çelik mil çok dayanıklı olsa da aşırı ağır tekerlekler veya doğrudan mil üzerine binen dikey şasi ağırlıkları mil yataklarında sürtünmeyi ve aşınmayı artırabilir. Çok ağır sistemlerde tekerlek milinin harici bir rulman ile desteklenmesi motorun ömrünü önemli ölçüde uzatır.
Güvenli Kullanım, Bakım ve Saklama GA12-N20 motorun uzun yıllar kaybı yaşamadan çalışması için elektriksel ve mekanik güvenlik kurallarına riayet edilmelidir. Motorun zorlanma (stall) durumunda uzun süre enerjili bırakılmaması en temel kuraldır. Mil fiziksel bir engelle tamamen durdurulduğunda çekilen yüksek akım rotor bobinlerinde ani sıcaklık artışına neden olur. Bu durum uzun sürerse emaye bobin yalıtımı zarar görebilir ve motorun çekiş gücü kalıcı olarak düşebilir.
Arka terminallere kablo lehimlerken 300°C civarındaki lehimleme sıcaklığı iki ila üç saniyeden uzun süre terminale uygulanmamalıdır. Aşırı ısı metal kulaklar üzerinden motorun arka plastik fırça tutucusuna iletilerek iç fırçaların temas açısını bozabilir. Lehim sonrasında kabloların çekme veya bükülme gerilimlerine maruz kalmasını önlemek amacıyla kablo gövdesi motor kasasına sıcak silikon veya kelepçe ile sabitlenebilir.
Motorun redüktör kutusu açık dişli yapısına sahiptir. Tozlu, kumlu veya metal talaşlarının bulunduğu ortamlarda çalışan düzeneklerde dişlilerin arasına yabancı parçacıkların girmesi engellenmelidir. Gerektiğinde dişli kutusu 3D baskı koruyucu bir kılıf ile kapatılmalıdır. Dişlilerin periyodik bakımında kesinlikle asitli veya yapışkan yağlar kullanılmamalı, çok az miktarda ince sentetik mekanik gres tercih edilmelidir.
Fırçalı DC motorlar çalışma esnasında komütatör temas noktalarından kaynaklı küçük elektriksel kıvılcımlar ve yüksek frekanslı elektromanyetik parazitler üretebilir. Bu parazitlerin hassas mikrodenetleyici kartlarını etkilemesini önlemek için motor terminalleri arasına paralel olarak 100nF (104) değerinde seramik bir dekuplaj kondansatörü lehimlenmesi tavsiye edilir.
Kullanılmayan motorlar nemden, aşırı sıcaklıktan ve aşındırıcı kimyasal buharlardan uzak, kuru ve oda sıcaklığındaki ortamlarda, antistatik veya kilitli poşetler içerisinde saklanmalıdır. Bu sayede terminallerin oksitlenmesi ve iç mıknatısların zayıflaması engellenir.
GA12-N20 12mm 60 RPM Redüktörlü Mikro DC Motor Hakkında Sık Sorulan Sorular GA12-N20 motorun nominal çalışma gerilimi nedir ve hangi gerilimlerde çalıştırılabilir? Motorun nominal çalışma gerilimi 12V DC değerindedir; bununla birlikte 6V ile 12V arasındaki doğru akım kaynaklarıyla da devir ve tork orantılı biçimde değişmek şartıyla güvenle çalıştırılabilir.
Motorun 60 RPM dönüş hızı elektronik olarak ayarlanabilir mi? Evet, bir DC motor sürücü kartı ve mikrodenetleyici kullanılarak darbe genişlik modülasyonu (PWM) sinyalleri ile motorun devir hızı sıfırdan 60 RPM değerine kadar kademesiz olarak ayarlanabilir.
Motorun dönüş yönü nasıl tersine çevrilir? Motorun iki terminaline uygulanan doğru akım geriliminin kutup yönleri yer değiştirilerek ya da H-köprüsü motor sürücü devresindeki kontrol sinyalleri terslenerek dönüş yönü kolayca saat yönü veya tersine çevrilebilir.
Çıkış milinin tipi ve ölçüleri nedir? Motorun çıkış mili 3 mm dış çapa ve 10 mm uzunluğa sahiptir; mil yüzeyinde mekanik bağlantı vidalarının kaymasını önleyen düzleştirilmiş D kesim profili yer alır.
Motor doğrudan bir Arduino veya ESP32 geliştirme kartının pinine bağlanabilir mi? Hayır, mikrodenetleyici pinleri motorun çalışması için gereken akımı karşılayamaz; motor ile kontrol kartı arasında mutlaka L298N veya TB6612FNG gibi harici bir DC motor sürücü kullanılmalıdır.
Zorlanma (stall) akımı nedir ve güç kaynağı seçiminde neden önemlidir? Zorlanma akımı motor milinin yük altında tamamen durdurulduğu anda çekilen en yüksek akımdır ve bu modelde yaklaşık 0.45A ile 0.75A arasındadır; güç kaynağının sistemin anlık zorlanmalarında çökmeyecek amper değerinde seçilmesi gerekir.
Motor gövdesi bir şasiye veya yüzeye nasıl monte edilir? Motorun ön pirinç flanşında bulunan iki adet M1.6 dişli vida deliği kullanılarak veya 12 mm N20 motorlar için özel üretilmiş U tipi plastik veya metal montaj braketleri ile şasiye sabitlenir.
Montaj vidaları dişli kutusuna zarar verebilir mi? Evet, ön flanşa takılan M1.6 vidaların diş boyu çok uzun olursa redüktör kutusu içerisindeki dişlilere çarparak mekanizmayı kilitleyebilir; bu nedenle vida diş boyunun 2 mm ile 3 mm arasında tutulması önerilir.
Tam metal dişli kutusunun plastik dişlilere göre temel avantajı nedir? Pirinç ve çelik alaşımlı metal dişliler yüksek tork altında sıyrılmaz, çatlamaz ve mekanik aşınmaya karşı çok daha yüksek direnç göstererek zorlu robotik projelerde uzun kullanım ömrü sağlar.
Motor çalışırken mikrodenetleyici devresinde parazite yol açar mı? Fırçalı DC motorlar doğal olarak elektriksel gürültü üretebilir; motorun iki terminali arasına bağlanacak 100nF seramik kondansatör ve sürücü kartının filtreleme devreleri bu gürültüyü tamamen bastırır.
Paket İçeriği 1 adet 12V 12mm 60 RPM Redüktörlü Mikro DC Motor (GA12-N20)
Teknik Özellikler Model: GA12-N20 Ürün Tipi: Redüktörlü Mikro DC Motor Çalışma Gerilimi: 12 V DC (Önerilen aralık: 6 V - 12 V DC) Çıkış Hızı (Yüksüz): 60 RPM Redüktör Tipi: Çok Kademeli Düz Dişli Takımı (Spur Gearbox) Dişli Malzemesi: Tam Metal (Pirinç ve Çelik Alaşım) Gövde Genişliği: 12 mm Gövde Yüksekliği: 10 mm Redüktör Kutu Boyu: 9 mm Motor Gövde Boyu: 15.1 mm Toplam Boy (Mil Hariç): 24.1 mm Toplam Boy (Mil Dahil): 34.1 mm Mil Çapı: 3 mm Mil Tipi: D Kesim Mil (D-Şaft) Mil Uzunluğu: 10 mm Mil Düz Kesim Uzunluğu: Yaklaşık 9 mm Ön Montaj Yuvaları: 2 x M1.6 Metrik Dişli Delik Montaj Delik Aralığı: 9 mm (Merkezden Merkeze) Boşta Çalışma Akımı: Yaklaşık 40 mA - 60 mA Zorlanma (Stall) Akımı: Yaklaşık 0.45 A - 0.75 A Anma Tork Değeri: Yaklaşık 0.8 kg.cm - 1.2 kg.cm Zorlanma Torku (Stall Torque): Yaklaşık 2.5 kg.cm - 3.5 kg.cm Dönüş Yönü: Çift Yönlü (Kutup Değişimi ile Saat Yönü / Saat Yönü Tersi) Hız Kontrolü: PWM (Darbe Genişlik Modülasyonu) Uyumlu Bağlantı Terminalleri: 2 Pin Lehim Kulağı Terminal Aralığı: 5 mm iç aralık / 8 mm dış merkez aralığı Çalışma Sıcaklığı: -10°C ile +60°C arası Ağırlık: Yaklaşık 10 g Uyumlu Platformlar: Arduino uyumlu, Raspberry Pi uyumlu, ESP32 uyumlu, STM32 uyumlu motor sürücü sistemleri
<div id="rich-content-wrapper">
<h1>GA12-N20 12V 60 RPM Redüktörlü Mikro DC Motor Metal Dişli D Şaft 12mm Robotik ve Otomasyon Projeleri Için Yüksek Torklu Mini Motor</h1>
<h2>Metal Dişli Kutusu ile Robotik Projelere Kararlı Hız ve Güç Katan 12mm Kompakt DC Tahrik Parçası</h2>

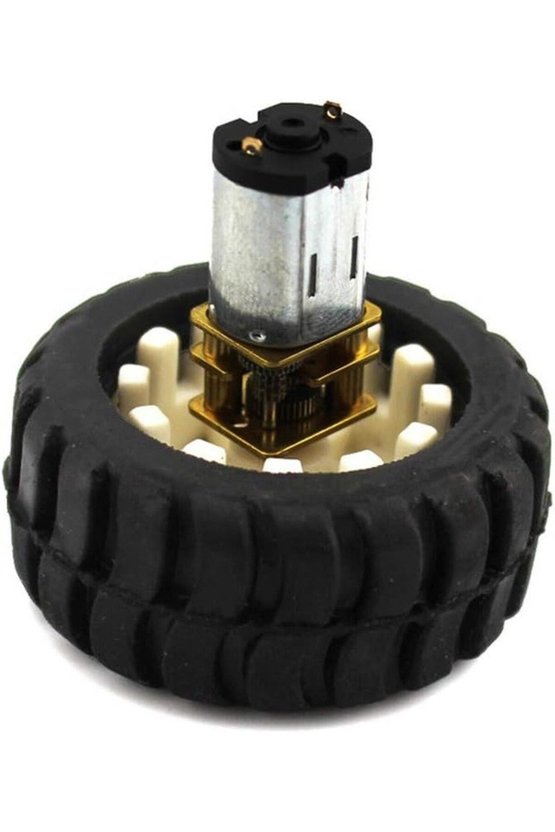

<p><b>Ürün Açıklaması</b><br> GA12-N20 redüktörlü mikro DC motor, 12V çalışma gerilimi, 60 RPM çıkış devri ve metal dişli kutusuyla robotik projelerde kararlı tork sağlayan minyatür bir motordur.<br> <br> Kompakt 12 mm en ve 10 mm yükseklik ölçülerine sahip dikdörtgen kesitli gövde mimarisi, alan kısıtı bulunan küçük boyutlu mekatronik düzeneklerde yer tasarrufu sağlar.<br> <br> Aşınmaya dirençli pirinç ve çelik alaşımlı tam metal düz dişli takımı, plastik dişlilerin zorlanma anında sıyrılma riskini ortadan kaldırarak uzun ömürlü mekanik güç aktarımı sunar.<br> <br> 3 mm çapındaki D kesim mil yapısı, kasnak ve tekerlek bağlantılarında milin boşa dönmesini önler ve yüksek tork aktarımında kararlı mekanik tutunma oluşturur.<br> <br> <b>GA12-N20 12mm 60 RPM Redüktörlü Mikro DC Motor Nedir ve Ne İşe Yarar?</b><br> GA12-N20 redüktörlü mikro DC motor, minyatür doğru akım motoru ile entegre edilmiş çok kademeli bir metal dişli kutusundan meydana gelen elektromekanik bir tahrik elemanıdır. Standart DC motorlar yüksüz durumda binlerce devir hızla dönerken ürettikleri döndürme kuvveti oldukça düşüktür. Bu durum doğrudan tekerlek çevirme, mekanik kol kaldırma veya kilit dili hareket ettirme gibi kuvvet gerektiren uygulamalarda yetersiz kalır. GA12-N20 modeli, iç motorun yüksek dönüş hızını hassas dişli dizilimi vasıtasıyla dakikada 60 devire düşürürken motor milinden elde edilen torku katlayarak mekanizmalara güçlü bir çekiş kabiliyeti kazandırır.<br> <br> Ürünün çalışma prensibi elektromanyetik kuvvet yasalarına dayanır. Arka terminallerden uygulanan 12V doğru akım gerilimi, motor içerisindeki rotor sargılarında güçlü bir manyetik alan meydana getirir. Sabit mıknatıslar ile bu manyetik alanın etkileşimi rotora yüksek devirli dairesel bir kinetik enerji kazandırır. Rotor miline bağlı ilk pinyon dişli, redüktör kutusu içerisindeki ara dişli kademelerine hareketi iletir. Her bir dişli kademesi dönüş hızını adım adım düşürürken mekanik verim kaybını en az seviyede tutarak çıkış milindeki tork değerini yükseltir. Sonuç olarak 60 RPM seviyesinde son derece kararlı, sarsıntısız ve kontrollü bir dönüş hareketi ortaya çıkar.<br> <br> Pirinç ön ve arka plakalar arasına hassas biçimde yataklanmış düz dişli mekanizması, dış etkenlere ve eksenel zorlanmalara karşı üstün mukavemet sunar. Bu yapı minyatür boyutlardaki robotik düzeneklerin, akıllı kilit mekanizmalarının ve hassas otomasyon ünitelerinin ihtiyaç duyduğu güçlü itme ve çekme kuvvetini minimum hacimde karşılar. Yüksek tork ihtiyacını harici büyük motorlara gerek kalmadan çözen bu yapı, hafifliği ve rijit mekanik gövdesiyle kompakt elektronik tasarımların temel hareket kaynağıdır.<br> <br> Motorun sahip olduğu çift yönlü kutup yapısı sayesinde besleme geriliminin yönü değiştirilerek çıkış mili saat yönünde veya saat yönünün tersinde kolayca döndürülebilir. Bu özellik robotik araçların ileri ve geri manevra yapmasını, mekanik kolların açılıp kapanmasını ve yönlendirme sistemlerinin çift taraflı çalışmasını sağlar. GA12-N20, minyatür boyutuna kıyasla sunduğu yüksek mekanik dayanıklılık ve kararlı devir profiliyle modern elektronik ve mekatronik projelerinde vazgeçilmez bir tahrik elemanı olarak işlev görür.<br> <br> <b>Öne Çıkan Özellikler</b><br> GA12-N20 redüktörlü mikro DC motorun teknik mimarisi, zorlu çalışma koşullarında yüksek verimlilik ve mekanik güvenilirlik sunmak üzere tasarlanmıştır.<br> <br> <b>Tam Metal Dişli Mekanizması:</b> Aşınmaya ve kırılmaya dayanıklı pirinç ile sertleştirilmiş çelik dişlilerden üretilen redüktör kutusu, yüksek tork altında diş sıyırmasını önler.<br> <br> <b>Kararlı 60 RPM Çıkış Hızı:</b> 12V çalışma geriliminde dakikada 60 devir dönüş sunarak hassas kontrol gerektiren robotik yürüyüş ve konumlandırma işlemlerinde optimum hız sağlar.<br> <br> <b>Kompakt 12mm Gövde Kesiti:</b> 12 mm genişlik ve 10 mm yükseklik ölçüleriyle dar mekanik yuvalara, robot şasilerine ve minyatür cihaz kutularına kolayca sığar.<br> <br> <b>D Tipi 3mm Çıkış Mili:</b> Düzleştirilmiş kenara sahip 3 mm çapındaki D kesim mil, tekerlek ve kaplin bağlantılarında vidaların kaymasını önleyerek torku doğrudan iletir.<br> <br> <b>Geniş Gerilim Çalışma Aralığı:</b> 12V nominal çalışma geriliminin yanı sıra 6V ile 12V arasındaki gerilim değerlerinde farklı devir ve tork profilleriyle güvenle çalıştırılabilir.<br> <br> <b>Çift Yönlü Dönüş Esnekliği:</b> Giriş terminallerinin kutup yönü değiştirilerek saat yönünde veya saat yönünün tersinde sorunsuz hareket kabiliyeti sunar.<br> <br> <b>Düşük Boşta Akım Tüketimi:</b> Boşta çalışma esnasında yaklaşık 40 mA ile 60 mA seviyesinde akım çekerek bataryalı taşınabilir sistemlerde enerji tasarrufu sağlar.<br> <br> <b>Yüksek Zorlanma Direnci:</b> 0.75A seviyesine kadar zorlanma akımına dayanıklı iç bobin sarımı sayesinde anlık mekanik sıkışmalarda tork gücünü korur.<br> <br> <b>M1.6 Montaj Vida Yuvaları:</b> Ön pirinç flanş üzerinde yer alan 2 adet M1.6 diş açılmış delik, motorun şasiye veya brakete sağlam şekilde sabitlenmesine olanak tanır.<br> <br> <b>Dayanıklı Arka Bağlantı Kulakları:</b> Arka plastik kapakta yer alan delikli lehim terminalleri, kablo montajında sağlam mekanik ve elektriksel temas noktası oluşturur.<br> <br> <b>Kullanım Alanları</b><br> GA12-N20 mikro redüktörlü DC motor, küçük gövdeden yüksek tork talep eden çok geniş bir teknik uygulama yelpazesinde tercih edilmektedir. Robotik alanında mini sumo robotlar, çizgi izleyen robotlar, engelden kaçan araçlar ve labirent çözen otonom araçlar bu motorun en yaygın kullanıldığı platformlar arasındadır. Düşük devir ve yüksek döndürme kuvveti, yarışma robotlarının zemin tutuşunu artırırken tekerleklerin patinaj yapmadan kararlı bir şekilde ilerlemesini sağlar. Minik boyutları sayesinde iki veya dört tekerlekten çekişli minyatür robot şasilerine ağırlık yapmadan entegre edilir.<br> <br> Mekatronik ve otomasyon projelerinde hassas konumlandırma ve mekanik tahrik gerektiren düzeneklerde yaygın olarak yer alır. Çok eksenli küçük robot kolları, kıskaç (gripper) mekanizmaları, pan-tilt kamera yönlendirme platformları ve lineer aktüatör mekanizmaları bu motorun tork kapasitesinden yararlanır. 3D yazıcılar ve masaüstü CNC düzenekleri için otomatik filament besleme, yardımcı kapak açma veya malzeme transfer ünitelerinde kompakt yapısı sayesinde pratik çözümler sunar.<br> <br> Akıllı ev teknolojileri ve güvenlik donanımlarında da bu motor tipi sıkça karşımıza çıkar. Elektronik kapı kilitleri, motorlu sürgü sistemleri, kasa kilitleme mekanizmaları, uzaktan kumandalı perde ve panjur maketleri ile otomatik vana kontrol sistemleri GA12-N20 motorun sunduğu güvenilir itme kuvvetine güvenir. Sessiz çalışması ve metal dişlilerin uzun süreli mekanik dayanıklılığı, kapalı kutu içerisinde periyodik bakım gerektirmeden çalışan tüketici elektroniği ürünleri için ideal bir uyum sağlar.<br> <br> Eğitim kurumlarında, üniversite laboratuvarlarında ve maker atölyelerinde STEM projeleri, bitirme tezleri ve prototipleme çalışmaları için temel yapı taşıdır. Öğrenciler ve geliştiriciler motor kontrol algoritmalarını, PWM sinyal modülasyonunu ve H-köprüsü motor sürücü devrelerini test ederken düşük riskli ve kolay kontrol edilebilir yapısı nedeniyle bu motoru tercih eder. Ayrıca minyatür konveyör bant modelleri, vitrin döndürme tablaları ve model tren maketleri gibi dinamik hobi projelerinde kararlı hareket sağlar.<br> <br> <b>Uyumluluk, Bağlantı ve Kullanım</b><br> GA12-N20 motorun elektriksel ve mekanik bağlantıları doğru yapıldığında uzun yıllar stabil bir sunar. Motorun arka kısmında yer alan iki adet metal terminal bağlantı noktalarıdır.<br> <br> <b>Pozitif (+) Bağlantı Terminali:</b> Besleme geriliminin pozitif kutbuna veya motor sürücünün birinci çıkış kanalına bağlanan lehim kulağıdır. Motorun ilk dönüş yönünü belirler.<br> <br> <b>Negatif (-) Bağlantı Terminali:</b> Besleme geriliminin negatif kutbuna veya motor sürücünün ikinci çıkış kanalına bağlanan lehim kulağıdır. Devreyi tamamlayarak rotor akışını sağlar.<br> <br> Bağlantı adımları oldukça basittir. Önce uygun kesitteki esnek montaj kablolarının uçları açılarak lehim pastası ve lehim teli yardımıyla motorun arka kulaklarına dikkatlice lehimlenir. Lehimleme sırasında havyayı terminaller üzerinde iki ila üç saniyeden fazla tutmamak plastik arka kapağın erimesini engellemek açısından önemlidir. Ardından lehim noktalarının üzerine kısa parçalar halinde ısı ile daralan makaron geçirilerek açık temas noktaları elektriksel olarak yalıtılır.<br> <br> Son olarak hazırlanan kablolar DC motor sürücü kartının vidalı klemenslerine veya pin soketlerine bağlanır. GA12-N20 mikro motor, L298N, L293D, TB6612FNG ve DRV8833 motor sürücü entegre ve kartlarıyla tam uyumludur. Bu sürücüler üzerinden Arduino uyumlu, Raspberry Pi uyumlu, ESP32 uyumlu ve STM32 uyumlu mikrodenetleyici geliştirme kartları ile kontrol edilebilir. Mikrodenetleyiciden gönderilen darbe genişlik modülasyonu (PWM) sinyalleri ile motorun devir hızı sıfır ile 60 RPM arasında hassas şekilde ayarlanabilir.<br> <br> Motorun dönüş yönünü değiştirmek için H-köprüsü sürücü kartındaki mantıksal giriş sinyalleri terslenir ya da doğrudan besleme yapılıyorsa kutuplar fiziksel olarak yer değiştirilir. Mil montajında ise 3 mm D kesitli şaft için tasarlanmış tekerlek, kasnak veya pirinç kaplinler kullanılır. Kaplin üzerindeki sabitleme vidası milin düz kısmına denk getirilerek alyan anahtarla sıkılır. Bu sayede yüksek tork altında milin tekerlek içerisinde boşa dönmesi tamamen engellenir.<br> <br> <b>Avantajlar ve Faydalar</b><br> GA12-N20 motorun en belirgin avantajı, sunduğu olağanüstü tork-hacim oranıdır. Yalnızca 12 mm genişliğindeki bu minik gövde, içerisindeki metal redüktör sayesinde kendi ağırlığının ve boyutunun katlarca üzerinde mekanik yükleri kolaylıkla hareket ettirebilir. Bu durum projelerde büyük boyutlu ve ağır motorlar kullanma zorunluluğunu ortadan kaldırarak cihazların daha hafif, estetik ve kompakt tasarlanmasına imkan verir.<br> <br> Tam metal dişli yapısı, piyasada bulunan plastik dişlili alternatiflere göre benzersiz bir mekanik dayanım sunar. Plastik dişliler motor ani duruşa geçtiğinde, robot bir engelle karşılaştığında veya tekerlek sıkıştığında kolayca diş kırabilir veya sıyrılarak motoru kullanılamaz hale getirebilir. GA12-N20 modelinde kullanılan pirinç ve çelik dişli grubu, yüksek mekanik basınca ve darbelere karşı direnç göstererek projenizin yarı yolda kalmasını önler.<br> <br> D kesim mil geometrisi, mekanik bağlantılarda montaj güvenliğini en üst düzeye çıkarır. Standart yuvarlak millerde sabitleme vidası zamanla gevşeyerek milin boşa dönmesine sebep olurken, D kesim yüzey vidaya sağlam bir kilitlenme düzlemi sağlar. Bu sayede sarsıntılı ve titreşimli robotik zeminlerde bile hareket aktarımı kesintisiz ve firesiz devam eder.<br> <br> Düşük enerji sarfiyatı, özellikle lityum polimer (LiPo) veya 18650 lityum iyon pillerle çalışan taşınabilir cihazlarda operasyon süresini belirgin şekilde uzatır. Boşta yalnızca 40-60 mA civarında akım çeken bu motor, batarya kapasitesini tüketmeden uzun süreli otonom çalışma olanağı sunar. Ayrıca standart endüstriyel form faktörüne sahip olması, piyasada bu model için üretilmiş yüzlerce hazır tekerlek, montaj braketi, enkoder diski ve şasi elemanıyla doğrudan uyumlu çalışmasını sağlar.<br> <br> <b>Kimler İçin Uygundur</b><br> Bu redüktörlü mikro DC motor, robotik yarışmalarına hazırlanan ortaokul, lise ve üniversite robot takımları için mükemmel bir tahrik çözümüdür. Özellikle mini sumo, çizgi izleyen ve labirent yarışmalarında motorun boyutu, hafifliği ve metal dişli dayanıklılığı rekabet avantajı sağlar. Takımlar şasi içerisinde motorlara minimum hacim ayırarak ağırlık dengesini ve sensör yerleşimini optimize edebilir.<br> <br> Elektronik ve mekatronik mühendisleri ile AR-GE tasarımcıları için hızlı donanım prototipleme süreçlerinde güvenilir bir iş ortağıdır. Laboratuvar ortamında geliştirilen akıllı kilit, küçük konveyör, otomatik besleme veya açma-kapama mekanizmalarında motor boyutları standart olduğundan mekanik CAD çizimlerine doğrudan entegre edilir.<br> <br> Maker toplulukları, amatör mucitler ve hobi elektroniği meraklıları için kendi ev otomasyonu ve mini araç projelerini hayata geçirmede büyük kolaylık sağlar. Kolay lehimlenebilen yapısı, yaygın DC motor sürücülerle doğrudan kontrol edilebilmesi ve internet üzerinde binlerce açık kaynak kod ve örnek projeye konu olması yeni başlayanların bile projelerinde başarıya ulaşmasını sağlar.<br> <br> Teknik eğitim veren meslek liseleri ve üniversite atölyelerinde DC motor çalışma ilkeleri, redüksiyon oranları, tork-hız ilişkisi ve PWM ile hız kontrolü derslerinin uygulamalı laboratuvar deneylerinde eğitim materyali olarak kullanılmaya oldukça uygundur.<br> <br> <b>Doğru Ürünü Seçerken Dikkat Edilecekler</b><br> Projeniz için motor seçimi yaparken öncelikle çalışma gerilimi ve çıkış devri arasındaki ilişkiyi doğru analiz etmeniz gerekir. İncelediğiniz bu model 12V besleme geriliminde dakikada 60 devir dönüş yapacak şekilde optimize edilmiştir. Eğer projenizde daha yüksek hız gerekiyorsa aynı gövdenin 100 RPM, 300 RPM veya 600 RPM alternatifleri değerlendirilmelidir; ancak redüksiyon oranı düştükçe torkun da aynı oranda azalacağı unutulmamalıdır. 60 RPM devir, hızdan ziyade yüksek çekiş gücü ve kararlılık isteyen uygulamalar için en doğru tercihtir.<br> <br> Güç kaynağının akım kapasitesi bir diğer kritik noktadır. Motor normal çalışmada çok düşük akım çekse de mekanik olarak zorlandığında veya durma noktasına geldiğinde 0.75A seviyesine kadar zorlanma akımı talep edebilir. Birden fazla motorun aynı anda çalıştırıldığı dört çeker robotlarda güç kaynağının ve motor sürücü kanalının bu tepe akımlarını rahatlıkla karşılayabilecek kapasitede seçilmesi mikrodenetleyicinin reset atmasını önler.<br> <br> Mekanik montajda kullanılacak vidaların boyutuna azami dikkat gösterilmelidir. Motorun ön flanşında iki adet M1.6 vida yuvası bulunur. Bu yuvalara takılacak vidaların diş boyu çok uzun olmamalıdır. Dişli kutusunun içine gereğinden fazla giren vidalar iç dişlilere fiziksel olarak temas ederek mekanizmanın kilitlenmesine ve dişlilerin kalıcı hasar görmesine yol açabilir. Genellikle 2 mm ile 3 mm diş boyuna sahip M1.6 vidalar güvenli montaj için yeterlidir.<br> <br> Çıkış miline binen radyal ve eksenel yüklerin sınırları gözetilmelidir. 3 mm çapındaki çelik mil çok dayanıklı olsa da aşırı ağır tekerlekler veya doğrudan mil üzerine binen dikey şasi ağırlıkları mil yataklarında sürtünmeyi ve aşınmayı artırabilir. Çok ağır sistemlerde tekerlek milinin harici bir rulman ile desteklenmesi motorun ömrünü önemli ölçüde uzatır.<br> <br> <b>Güvenli Kullanım, Bakım ve Saklama</b><br> GA12-N20 motorun uzun yıllar kaybı yaşamadan çalışması için elektriksel ve mekanik güvenlik kurallarına riayet edilmelidir. Motorun zorlanma (stall) durumunda uzun süre enerjili bırakılmaması en temel kuraldır. Mil fiziksel bir engelle tamamen durdurulduğunda çekilen yüksek akım rotor bobinlerinde ani sıcaklık artışına neden olur. Bu durum uzun sürerse emaye bobin yalıtımı zarar görebilir ve motorun çekiş gücü kalıcı olarak düşebilir.<br> <br> Arka terminallere kablo lehimlerken 300°C civarındaki lehimleme sıcaklığı iki ila üç saniyeden uzun süre terminale uygulanmamalıdır. Aşırı ısı metal kulaklar üzerinden motorun arka plastik fırça tutucusuna iletilerek iç fırçaların temas açısını bozabilir. Lehim sonrasında kabloların çekme veya bükülme gerilimlerine maruz kalmasını önlemek amacıyla kablo gövdesi motor kasasına sıcak silikon veya kelepçe ile sabitlenebilir.<br> <br> Motorun redüktör kutusu açık dişli yapısına sahiptir. Tozlu, kumlu veya metal talaşlarının bulunduğu ortamlarda çalışan düzeneklerde dişlilerin arasına yabancı parçacıkların girmesi engellenmelidir. Gerektiğinde dişli kutusu 3D baskı koruyucu bir kılıf ile kapatılmalıdır. Dişlilerin periyodik bakımında kesinlikle asitli veya yapışkan yağlar kullanılmamalı, çok az miktarda ince sentetik mekanik gres tercih edilmelidir.<br> <br> Fırçalı DC motorlar çalışma esnasında komütatör temas noktalarından kaynaklı küçük elektriksel kıvılcımlar ve yüksek frekanslı elektromanyetik parazitler üretebilir. Bu parazitlerin hassas mikrodenetleyici kartlarını etkilemesini önlemek için motor terminalleri arasına paralel olarak 100nF (104) değerinde seramik bir dekuplaj kondansatörü lehimlenmesi tavsiye edilir.<br> <br> Kullanılmayan motorlar nemden, aşırı sıcaklıktan ve aşındırıcı kimyasal buharlardan uzak, kuru ve oda sıcaklığındaki ortamlarda, antistatik veya kilitli poşetler içerisinde saklanmalıdır. Bu sayede terminallerin oksitlenmesi ve iç mıknatısların zayıflaması engellenir.<br> <br> <b>GA12-N20 12mm 60 RPM Redüktörlü Mikro DC Motor Hakkında Sık Sorulan Sorular</b><br> <b>GA12-N20 motorun nominal çalışma gerilimi nedir ve hangi gerilimlerde çalıştırılabilir?</b><br> Motorun nominal çalışma gerilimi 12V DC değerindedir; bununla birlikte 6V ile 12V arasındaki doğru akım kaynaklarıyla da devir ve tork orantılı biçimde değişmek şartıyla güvenle çalıştırılabilir.<br> <br> <b>Motorun 60 RPM dönüş hızı elektronik olarak ayarlanabilir mi?</b><br> Evet, bir DC motor sürücü kartı ve mikrodenetleyici kullanılarak darbe genişlik modülasyonu (PWM) sinyalleri ile motorun devir hızı sıfırdan 60 RPM değerine kadar kademesiz olarak ayarlanabilir.<br> <br> <b>Motorun dönüş yönü nasıl tersine çevrilir?</b><br> Motorun iki terminaline uygulanan doğru akım geriliminin kutup yönleri yer değiştirilerek ya da H-köprüsü motor sürücü devresindeki kontrol sinyalleri terslenerek dönüş yönü kolayca saat yönü veya tersine çevrilebilir.<br> <br> <b>Çıkış milinin tipi ve ölçüleri nedir?</b><br> Motorun çıkış mili 3 mm dış çapa ve 10 mm uzunluğa sahiptir; mil yüzeyinde mekanik bağlantı vidalarının kaymasını önleyen düzleştirilmiş D kesim profili yer alır.<br> <br> <b>Motor doğrudan bir Arduino veya ESP32 geliştirme kartının pinine bağlanabilir mi?</b><br> Hayır, mikrodenetleyici pinleri motorun çalışması için gereken akımı karşılayamaz; motor ile kontrol kartı arasında mutlaka L298N veya TB6612FNG gibi harici bir DC motor sürücü kullanılmalıdır.<br> <br> <b>Zorlanma (stall) akımı nedir ve güç kaynağı seçiminde neden önemlidir?</b><br> Zorlanma akımı motor milinin yük altında tamamen durdurulduğu anda çekilen en yüksek akımdır ve bu modelde yaklaşık 0.45A ile 0.75A arasındadır; güç kaynağının sistemin anlık zorlanmalarında çökmeyecek amper değerinde seçilmesi gerekir.<br> <br> <b>Motor gövdesi bir şasiye veya yüzeye nasıl monte edilir?</b><br> Motorun ön pirinç flanşında bulunan iki adet M1.6 dişli vida deliği kullanılarak veya 12 mm N20 motorlar için özel üretilmiş U tipi plastik veya metal montaj braketleri ile şasiye sabitlenir.<br> <br> <b>Montaj vidaları dişli kutusuna zarar verebilir mi?</b><br> Evet, ön flanşa takılan M1.6 vidaların diş boyu çok uzun olursa redüktör kutusu içerisindeki dişlilere çarparak mekanizmayı kilitleyebilir; bu nedenle vida diş boyunun 2 mm ile 3 mm arasında tutulması önerilir.<br> <br> <b>Tam metal dişli kutusunun plastik dişlilere göre temel avantajı nedir?</b><br> Pirinç ve çelik alaşımlı metal dişliler yüksek tork altında sıyrılmaz, çatlamaz ve mekanik aşınmaya karşı çok daha yüksek direnç göstererek zorlu robotik projelerde uzun kullanım ömrü sağlar.<br> <br> <b>Motor çalışırken mikrodenetleyici devresinde parazite yol açar mı?</b><br> Fırçalı DC motorlar doğal olarak elektriksel gürültü üretebilir; motorun iki terminali arasına bağlanacak 100nF seramik kondansatör ve sürücü kartının filtreleme devreleri bu gürültüyü tamamen bastırır.<br> <br> <b>Paket İçeriği</b><br> 1 adet 12V 12mm 60 RPM Redüktörlü Mikro DC Motor (GA12-N20)<br> <br> <b>Teknik Özellikler</b><br> <b>Model:</b> GA12-N20<br> <b>Ürün Tipi:</b> Redüktörlü Mikro DC Motor<br> <b>Çalışma Gerilimi:</b> 12 V DC (Önerilen aralık: 6 V - 12 V DC)<br> <b>Çıkış Hızı (Yüksüz):</b> 60 RPM<br> <b>Redüktör Tipi:</b> Çok Kademeli Düz Dişli Takımı (Spur Gearbox)<br> <b>Dişli Malzemesi:</b> Tam Metal (Pirinç ve Çelik Alaşım)<br> <b>Gövde Genişliği:</b> 12 mm<br> <b>Gövde Yüksekliği:</b> 10 mm<br> <b>Redüktör Kutu Boyu:</b> 9 mm<br> <b>Motor Gövde Boyu:</b> 15.1 mm<br> <b>Toplam Boy (Mil Hariç):</b> 24.1 mm<br> <b>Toplam Boy (Mil Dahil):</b> 34.1 mm<br> <b>Mil Çapı:</b> 3 mm<br> <b>Mil Tipi:</b> D Kesim Mil (D-Şaft)<br> <b>Mil Uzunluğu:</b> 10 mm<br> <b>Mil Düz Kesim Uzunluğu:</b> Yaklaşık 9 mm<br> <b>Ön Montaj Yuvaları:</b> 2 x M1.6 Metrik Dişli Delik<br> <b>Montaj Delik Aralığı:</b> 9 mm (Merkezden Merkeze)<br> <b>Boşta Çalışma Akımı:</b> Yaklaşık 40 mA - 60 mA<br> <b>Zorlanma (Stall) Akımı:</b> Yaklaşık 0.45 A - 0.75 A<br> <b>Anma Tork Değeri:</b> Yaklaşık 0.8 kg.cm - 1.2 kg.cm<br> <b>Zorlanma Torku (Stall Torque):</b> Yaklaşık 2.5 kg.cm - 3.5 kg.cm<br> <b>Dönüş Yönü:</b> Çift Yönlü (Kutup Değişimi ile Saat Yönü / Saat Yönü Tersi)<br> <b>Hız Kontrolü:</b> PWM (Darbe Genişlik Modülasyonu) Uyumlu<br> <b>Bağlantı Terminalleri:</b> 2 Pin Lehim Kulağı<br> <b>Terminal Aralığı:</b> 5 mm iç aralık / 8 mm dış merkez aralığı<br> <b>Çalışma Sıcaklığı:</b> -10°C ile +60°C arası<br> <b>Ağırlık:</b> Yaklaşık 10 g<br> <b>Uyumlu Platformlar:</b> Arduino uyumlu, Raspberry Pi uyumlu, ESP32 uyumlu, STM32 uyumlu motor sürücü sistemleri</p>
</div>
Ürün çok güzel yumuşacık bir kumaşı var boyu ideal sadece çizli renk kahve rengi diye almıştım hardal sarısına gibi rengi ama gayet uyumlu oldu hoşumuza gitti
Giyim
Ayakkabı
Aksesuar
Elektronik
Anne & Bebek & Çocuk
Ev & Mobilya
Kozmetik & Kişisel Bakım
Spor & Outdoor
Yaşam
Süpermarket
İptal, İade ve Değişim Nasıl Yapılır?
Bu ürüne henüz yorum yazılmadı. İlk yorumu yazmak ister misin?
Yorum Yaz
