Renkli Grafik Ekranı ve Dahili Kart Okuyucu ile Net Görsel Arayüz ve Kolay Prototipleme Desteği
Ürün Açıklaması 2.8 inç Dokunmatik TFT LCD Shield, 240x320 çözünürlük, 8 bit paralel veri yolu ve MicroSD kart yuvası sunan renkli grafik ekran modülüdür. Geliştirme kartlarının üzerine doğrudan takılan yapısı sayesinde harici kablolama ihtiyacını ortadan kaldırır ve kullanıcı dostu görsel arayüzler tasarlamayı pratik hale getirir. Canlı renk sunumu ve hassas dokunmatik algılama kabiliyeti, projelerin profesyonel bir kontrol paneline kavuşmasını sağlar.
Gelişmiş TFT panel mimarisi, yüksek kontrast oranı ve 262 bin renk desteği ile metinleri, geometrik şekilleri, simgeleri ve karmaşık grafikleri net bir biçimde görüntüler. Ekran üzerinde yer alan 4 telli dirençli dokunmatik katman, ürünle birlikte gelen özel ekran kalemiyle ya da hafif parmak baskısıyla hassas komutlar vermeyi mümkün kılar. Dahili seviye dönüştürücü entegreler ve yerleşik voltaj regülatörü, mantık hatlarını güvenle koruyarak istikrarlı bir çalışma ortamı sunar.
Kartın arka yüzeyinde konumlandırılan standart MicroSD kart yuvası, harici depolama alanı sağlayarak büyük boyutlu görsel dosyaların, arayüz simgelerinin, yazı tiplerinin ve sensör veri günlüklerinin doğrudan ekrana aktarılmasını sağlar. Bu sayede mikrodenetleyicinin sınırlı dahili belleği gereksiz yere meşgul edilmez. Hobi projelerinden endüstriyel cihaz panellerine kadar uzanan geniş kullanım alanı, bu ekran kalkanını prototipleme süreçlerinin vazgeçilmez bir donanımı haline getirir.
2.8 inç Dokunmatik TFT LCD Shield Nedir ve Ne İşe Yarar 2.8 inç Dokunmatik TFT LCD Shield, mikrodenetleyici projelerinde görsel çıktı almak ve dokunmatik girişlerle etkileşim kurmak amacıyla geliştirilmiş donanım kalkanıdır. Standart sıvı kristal ekran teknolojisini ince film transistör matrisiyle birleştiren bu panel, her pikselin bağımsız olarak denetlenmesine olanak tanır. Böylece yüksek tazeleme hızlarında bile net, akıcı ve renk doğruluğu yüksek görüntüler elde edilir.
Bu donanımın temel işlevi, mikrodenetleyicinin işlediği sayısal verileri anlaşılır grafiklere dönüştürmek ve aynı zamanda kullanıcıdan gelen fiziksel temasları elektriksel koordinat verisi olarak sisteme aktarmaktır. 8 bit paralel veri yolu mimarisi, verilerin tek seferde sekiz bitlik paketler halinde aktarılmasını sağlayarak seri haberleşme arayüzlerine kıyasla çok daha hızlı ekran yenileme performansı ortaya koyar. Bu hız, buton tıklamaları, menü geçişleri ve grafik güncellemelerinde kullanıcıya gecikmesiz bir deneyim sunar.
Ekran yüzeyini kaplayan dirençli dokunmatik film, esnek üst katman ile iletken alt katmandan meydana gelir. Kalem veya parmakla uygulanan mekanik baskı, iki iletken yüzeyin belirli bir noktada temas etmesini sağlar. Dahili analog kontrol pinleri üzerinden okunan gerilim dağılımı, mikrodenetleyici tarafından X ve Y koordinatlarına dönüştürülür. Bu mekanizma, nemli ortamlarda veya eldivenli kullanımlarda dahi güvenilir tepkiler vererek endüstriyel ve saha projelerinde kararlı bir arayüz deneyimi vadeder.
Kartın arkasında yerleşik olarak bulunan voltaj regülasyonu ve mantık seviyesi uyarlama devresi, mikrodenetleyiciden gelen 5V seviyesindeki sinyalleri ekran panelinin ihtiyaç duyduğu 3.3V seviyesine düşürür. Bu sayede ek bir seviye dönüştürücü modüle gerek kalmaksızın sistem doğrudan beslenir. MicroSD kart soketi ise donanımsal çevresel arayüz üzerinden çalışarak görsel dosyaların ve veri kayıtlarının akıcı biçimde yönetilmesini garanti altına alır.
Öne Çıkan Özellikler Geniş Görsel Alan: 2.8 inç diyagonal boyutuyla kompakt cihazlarda ideal okunabilirlik ve yeterli kontrol alanı sunar. Yüksek Çözünürlük Kalitesi: 240x320 piksel matrisi sayesinde simgeler, metinler ve ayrıntılı grafikler son derece keskin görünür. Canlı Renk Derinliği: 262 bin renge varan renk üretimi ile zengin görsel menüler ve renk kodlu göstergeler hazırlanabilir. Hızlı Paralel Veri Yolu: 8 bitlik veri arayüzü sayesinde ekran yenileme süreleri kısalır ve animasyonlar akıcılaşır. Dirençli Dokunmatik Yüzey: Parmak teması ve kutu içeriğindeki dokunmatik kalemle hassas koordinat algılaması gerçekleştirir. Ergonomik Dokunmatik Kalem: İnce çizimler, hassas menü butonları ve imza benzeri girişler için özel plastik kalem içerir. Dahili MicroSD Kart Soketi: Proje görsellerini ve sensör kayıtlarını depolamak için doğrudan donanımsal SPI arayüzüne sahiptir. Doğrudan Tak Çalıştır Form Faktörü: Standart geliştirme kartlarının üzerine ek kablo bağlantısı yapmadan yerleşir. Entegre Mantık Seviyesi Dönüştürücü: Dahili tampon entegreleri sayesinde 5V sinyalleri panel için güvenli seviyelere indirger. Dahili Voltaj Regülatörü: Kart üzerindeki 5V besleme hattını 3.3V seviyesine düşürerek stabil panel ve aydınlatma enerjisi üretir. Ekstra Genişleme Konnektörü: Kart üzerinde yer alan 34 pinli arayüz yuvası farklı kontrolcü kartlarıyla alternatif bağlantı olanağı tanır. Düşük Enerji Tüketimi: Optimize edilmiş arka aydınlatma mimarisiyle taşınabilir sistemlerde dengeli bir güç profili sergiler.
Kullanım Alanları Otomasyon Kontrol Panelleri: Ev otomasyonu, sera iklimlendirme ve atölye kontrol sistemlerinde sıcaklık, nem ve röle durumlarını gösteren merkezi dokunmatik panel olarak görev yapar. Kullanıcılar menü üzerinden ayar değerlerini pratik biçimde değiştirebilir.
Taşınabilir Ölçüm ve Test Cihazları: Sahada kullanılan bataryalı test aletleri, multimetreler, sinyal jeneratörleri ve osiloskop projeleri için net bir bilgi ekranı oluşturur. Dirençli ekran dokusu eldivenle çalışmaya izin verdiği için zorlu saha koşullarına kolayca uyum sağlar.
Hava İstasyonu ve Çevresel İzleme: İç ve dış ortam sensörlerinden toplanan hava kalitesi, rüzgar hızı, basınç ve sıcaklık bilgilerini grafikler halinde çizer. Arka plandaki MicroSD kart yuvası geçmişe dönük verileri düzenli aralıklarla depolayarak analiz imkanı verir.
Eğitim ve Maker Projeleri: Robotik kodlama ve gömülü sistem eğitimi alan öğrenciler için görsel geri bildirim sunan kusursuz bir öğrenme aracıdır. Dokunmatik arayüz tasarımı, grafik kütüphaneleri ve donanımsal kalkan mantığının kavranmasını kolaylaştırır.
Robotik Arayüzler ve Navigasyon: Mobil robot projelerinde batarya seviyesi, motor akımları, sensör haritaları ve durum bildirimlerini yansıtır. Kullanıcı ekran üzerindeki butonlara dokunarak otonom görev seçimlerini ve hareket komutlarını doğrudan verebilir.
Laboratuvar ve Güç Kaynağı Göstergeleri: Ayarlanabilir gerilim ve akım sağlayan tezgah üstü laboratuvar güç kaynaklarında anlık değerleri, güç eğrilerini ve koruma sınırlarını yüksek çözünürlüklü biçimde izlemek için kullanılır.
Oyun ve Eğlence Donanımları: Basit retro oyun projeleri, etkileşimli bulmacalar ve dijital çizim tahtaları tasarlamak isteyen meraklılar için dokunmatik kalemle birlikte mükemmel bir platform desteği sunar.
Veri Kaydedici ve Raporlama Aygıtları: Üretim hatlarında sayım, sıcaklık izleme veya arıza kaydı tutan donanımlarda anlık durumu renkli uyarılarla gösterir ve raporları doğrudan hafıza kartına kaydeder.
Uyumluluk, Bağlantı ve Kullanım 2.8 inç Dokunmatik TFT LCD Shield, standart geliştirme kartı yerleşimine sahip donanımlarla tam uyumlu pin dizilimine sahiptir. Kartın altındaki pinler mikrodenetleyici kartının dişi soketlerine doğrudan oturacak biçimde tasarlanmıştır. Bu sayede breadboard veya karmaşık kablo demetleri kullanılmasına gerek kalmaz.

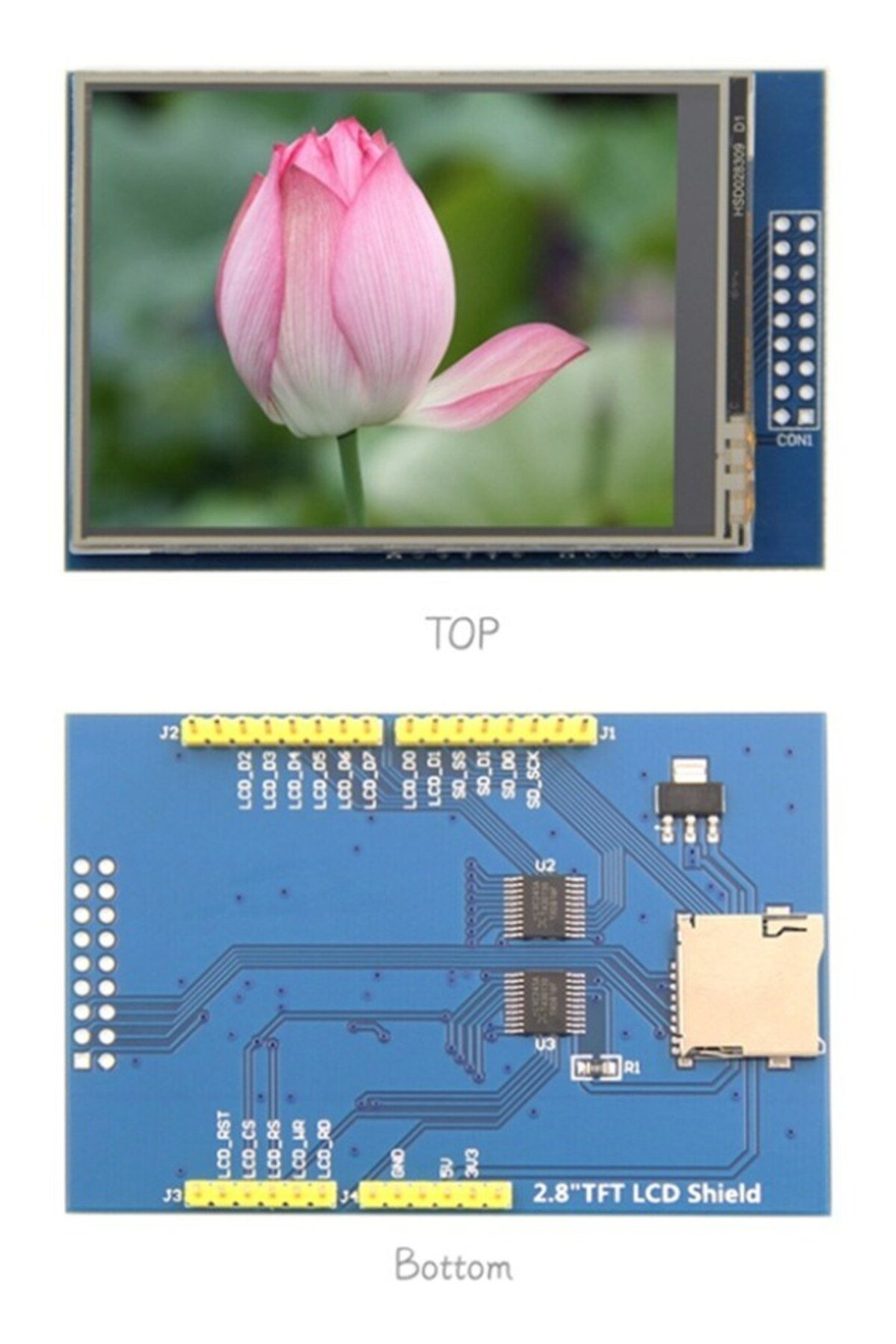

Pin ve Terminal Açıklamaları: LCD_RST: Ekran denetleyicisini başlangıç durumuna getiren sıfırlama hattıdır, kartın A4 analog pinine bağlanır. LCD_CS: Ekran sürücüsünü aktif hale getiren çip seçim hattıdır, kartın A3 analog pinine bağlanır. LCD_RS: Veri ve komut ayrımını gerçekleştiren kayıt seçim hattıdır, kartın A2 analog pinine bağlanır. LCD_WR: Ekrana veri yazma işlemlerini zamanlayan yazma sinyali hattıdır, kartın A1 analog pinine bağlanır. LCD_RD: Ekrandan veri ve durum okumayı sağlayan okuma hattıdır, kartın A0 analog pinine bağlanır. LCD_D0: 8 bitlik paralel veri yolunun en düşük değerli bit hattıdır, kartın D8 dijital pinine bağlanır. LCD_D1: 8 bitlik paralel veri yolunun ikinci veri bit hattıdır, kartın D9 dijital pinine bağlanır. LCD_D2: 8 bitlik paralel veri yolunun üçüncü veri bit hattıdır, kartın D2 dijital pinine bağlanır. LCD_D3: 8 bitlik paralel veri yolunun dördüncü veri bit hattıdır, kartın D3 dijital pinine bağlanır. LCD_D4: 8 bitlik paralel veri yolunun beşinci veri bit hattıdır, kartın D4 dijital pinine bağlanır. LCD_D5: 8 bitlik paralel veri yolunun altıncı veri bit hattıdır, kartın D5 dijital pinine bağlanır. LCD_D6: 8 bitlik paralel veri yolunun yedinci veri bit hattıdır, kartın D6 dijital pinine bağlanır. LCD_D7: 8 bitlik paralel veri yolunun en yüksek değerli bit hattıdır, kartın D7 dijital pinine bağlanır. SD_SS: MicroSD kart modülünün SPI seçim hattıdır, kartın D10 dijital pinine bağlanır. SD_DI: MicroSD kart veri giriş hattıdır, kartın D11 MOSI dijital pinine bağlanır. SD_DO: MicroSD kart veri çıkış hattıdır, kartın D12 MISO dijital pinine bağlanır. SD_SCK: MicroSD kart saat sinyali hattıdır, kartın D13 SCK dijital pinine bağlanır. 5V: Kartın dahili regülatörünü ve arka aydınlatmasını besleyen ana pozitif enerji giriş pinidir. 3V3: Gerekli durumlarda alternatif referans voltajı sunan yardımcı besleme giriş pinidir. GND: Sistemin ortak toprak referans hattıdır. CON1: Kartın kenarındaki 34 pinli çift sıralı genişleme soketi olup harici mikrodenetleyici kartlarıyla doğrudan kablolama için tasarlanmıştır.
Bağlantı ve Kurulum Aşamaları: Öncelikle ana mikrodenetleyici kartınızın enerjisinin tamamen kesildiğinden emin olunuz. Kalkanın alt yüzeyinde bulunan erkek pinleri, geliştirme kartınızın dişi header yuvalarına hizalayınız. Pinlerin eğrilmemesine dikkat ederek modülü hafif ve dengeli bir baskıyla yuvalara tam olarak oturtunuz. Kalkanın geliştirme kartı üzerine tam temas ettiğini ve kenarlarda boşluk kalmadığını gözle kontrol ediniz.
Ardından MicroSD kart işlevini kullanmak istiyorsanız, FAT16 veya FAT32 dosya formatında biçimlendirilmiş hafıza kartınızı kalkanın arkasındaki metal yuvaya dikkatlice yerleştiriniz. Kartın yerine kilitlendiğinden emin olunuz. Geliştirme kartınıza USB kablosu aracılığıyla enerji veriniz. Ekranın arka aydınlatmasının yandığını gözlemleyiniz.
Son olarak yazılım geliştirme ortamınızda popüler ve açık kaynak kodlu MCUFRIEND_kbv, Adafruit_GFX ve TouchScreen kütüphanelerini kurunuz. Kütüphanenin sunduğu grafik test örneklerini yükleyerek ekranın kontrolcü kimliğini doğrulayınız. Dokunmatik yüzeyin tam koordinat hassasiyeti sunabilmesi için kütüphane içerisindeki dokunmatik kalibrasyon taslağını çalıştırıp ekranın dört köşesindeki referans noktalarına ürün kalemiyle dokunarak kalibrasyon parametrelerini ana kodunuza kaydediniz.
Uyumlu Platformlar: Bu kalkan modülü Arduino Uno R3, Arduino Mega 2560 R3, Arduino Leonardo ve benzer soket yerleşimine sahip geliştirme kartları ile uyumludur. 34 pinli CON1 genişleme arayüzü sayesinde STM32 tabanlı harici geliştirme kartları ile de uyumlu bağlantı kurulabilir.
Avantajlar ve Faydalar Zaman Kazandıran Kalkan Mimarisi: Jumper kablo karmaşasını ve breadboard üzerindeki gevşek hat risklerini tamamen ortadan kaldırır. Geliştirme kartının üzerine saniyeler içinde takılarak projelerin donanım kurulum süresini kayda değer oranda kısaltır.
Güvenli Entegre Dönüştürücüler: Dahili seviye tamponları sayesinde mikrodenetleyicinin 5V lojik çıkışlarının hassas TFT ekran camına zarar vermesini önler. Donanım ömrünü uzatarak uzun vadeli güvenilirlik sunar.
Çift İşlevli Depolama ve Görsel Alan: Ekrana ek olarak aynı devre üzerinde MicroSD kart okuyucu barındırması, fazladan bir modül takma ihtiyacını bitirir ve kartın fiziksel alanından azami oranda tasarruf edilmesini sağlar.
Mekanik Dayanım ve Düşük Titreşim Hassasiyeti: Kart üzerine doğrudan oturan pin yapısı sayesinde hareketli robotlarda ve titreşimli makinelerde kablo çıkması sorununu engeller. Kararlı ve kesintisiz görsel aktarım sağlar.
Açık Kaynak Kod Desteği: Geniş geliştirici toplulukları tarafından hazırlanan zengin grafik ve dokunmatik kütüphaneleriyle eksiksiz uyum içinde çalışır. Hazır fonksiyonlar sayesinde yazı tipleri, butonlar ve grafik çizimleri zahmetsizce kodlanır.
Kimler İçin Uygundur Elektronik ve Robotik Hobi Kullanıcıları: Projelerini basit karakter LCD ekranların ötesine taşımak, renkli menüler ve dokunmatik düğmeler tasarlamak isteyen maker toplulukları için idealdir.
Mühendislik ve Teknik Alan Öğrencileri: Mikrodenetleyici mimarisi, paralel veri aktarımı, SPI haberleşme protokolü ve kullanıcı arayüzü programlama konularında pratik deneyim kazanmak isteyen öğrenciler için kusursuz bir laboratuvar aracıdır.
Eğitmenler ve Robotik Kodlama Atölyeleri: Sınıf içi uygulamalarda kablo karmaşasını engelleyerek öğrencilerin doğrudan görsel programlamaya ve algoritma kurmaya odaklanmasını hedefleyen öğretmenler için büyük kolaylık sunar.
Prototip Geliştiriciler ve Girişimciler: Piyasaya sunulacak bir endüstriyel cihazın, medikal aygıtın veya otomasyon kutusunun ön prototipini hızlıca müşterilere sunmak isteyen mühendisler için maliyetsiz bir sunum aracıdır.
Teknik Servis ve Atölye Çalışanları: Test tezgahlarında hızlı arayüz ihtiyacı duyan, voltaj ve sıcaklık değerlerini tek bakışta renkli grafiklerle izlemek isteyen teknik personel için son derece pratik bir çözümdür.
Doğru Ürünü Seçerken Dikkat Edilecekler Geliştirme Kartı Pin Uyumluluğu: Bu kalkan Uno ve Mega form faktörüne tam oturur. Farklı pin dizilimine sahip küçük boyutlu geliştirme kartları kullanılıyorsa pinlerin jumper kablolar aracılığıyla tek tek bağlanması gerekeceği göz önünde bulundurulmalıdır.
Pin Paylaşımı ve Boşta Kalan Hatlar: 8 bit paralel arayüz ve SD kart donanımı, geliştirme kartı üzerindeki dijital D2-D13 pinleri ile analog A0-A4 pinlerinin tamamını kullanır. Bu durum, projede çok sayıda harici sensör kullanılacaksa I2C veri yolunun veya Mega benzeri çok pinli kartların tercih edilmesini gerektirebilir.
Dokunmatik Panel Tercihi: Ürün 4 telli dirençli dokunmatik mimariye sahiptir. Akıllı telefonlardaki kapasitif ekranlar gibi çoklu dokunmayı desteklemez, mekanik temas esasına göre tek nokta algılar. İnce menü seçimleri için dokunmatik kalemle kullanılması önerilir.
Yazılımsal Sürücü Kodu Kontrolü: Farklı üretim serilerinde ekran kontrol entegresi ILI9341 veya SPFD5408 türevi olabilmektedir. Kodlama aşamasında kütüphanenin ID okuma örneği çalıştırılmalı ve tespit edilen kontrolcü kimliğine göre grafik başlatma fonksiyonu çağrılmalıdır.
Besleme Akımı Kapasitesi: Ekranın arka aydınlatması ve mantık devresi yaklaşık 100-150 mA aralığında akım tüketebilir. Geliştirme kartının bilgisayar USB portundan veya kaliteli bir harici 5V güç kaynağından yeterli akımla beslendiğinden emin olunmalıdır.
Güvenli Kullanım, Bakım ve Saklama Ekran Yüzeyinin Korunması: Dirençli dokunmatik panel esnek bir üst katmana sahiptir. Yüzeye metal tornavida, cımbız veya keskin sert nesnelerle kesinlikle bastırılmamalıdır; seçimler kutu içeriğindeki özel plastik kalem veya yumuşak parmak ucuyla yapılmalıdır.
Statik Elektrik Önlemleri: Kalkanı kutusundan çıkarırken ve karta takarken elektrostatik boşalmalara karşı dikkatli olunmalı, devre üzerindeki entegrelerin metal bacaklarına doğrudan çıplak elle dokunulmamalıdır.
Mekanik Montaj Güvenliği: Kalkan geliştirme kartına takılıp çıkarılırken kenarlardan eşit kuvvet uygulanmalıdır. Tek bir köşeden zorlayarak çekmek alt yüzeydeki uzun erkek header pinlerinin bükülmesine veya kırılmasına yol açabilir.
Temizlik ve Toz Bakımı: Ekran yüzeyinde biriken parmak izleri ve tozlar yalnızca mikrofiber gözlük beziyle, hafifçe silinerek temizlenmelidir. Aşındırıcı kimyasallar, tiner, aseton veya yoğun alkol içeren çözücüler ekrana doğrudan püskürtülmemelidir.
Saklama ve Çalışma Koşulları: Ürün yüksek nem, doğrudan güneş ışığı ve yoğun ısı kaynaklarından uzakta muhafaza edilmelidir. Nemli ortamlarda PCB üzerindeki açık lehim hatlarında oksitlenme meydana gelebileceğinden kuru ve havadar kutularda saklanması tavsiye edilir.
2.8 inç Dokunmatik TFT LCD Shield Hakkında Sık Sorulan Sorular Bu ekran kalkanı hangi geliştirme kartlarına doğrudan takılabilir? Standart pin dizilimine sahip Uno R3 ve Mega 2560 R3 geliştirme kartlarının üzerine doğrudan hiçbir kablo gerekmeden tam olarak oturur.
Dokunmatik ekran parmakla kullanılabilir mi yoksa kalem şart mı? Dirençli dokunmatik panel mekanik basınca duyarlı olduğu için parmak ucu veya tırnakla da algılama yapar ancak küçük arayüz butonlarında hassasiyet için plastik dokunmatik kalem tercih edilmelidir.
MicroSD kart yuvası ne amaçla kullanılır? Hafıza kartı yuvası, mikrodenetleyicinin dahili hafızasına sığmayan büyük simgeleri, yazı tiplerini, tam ekran görsel dosyalarını ve sensör veri günlüklerini depolamak için kullanılır.
Kalkan takıldığında kart üzerinde boş pin kalır mı? Uno kartında dijital ve analog pinlerin büyük bölümü ekran ve SD kart tarafından kullanılır; boşta kalan hat ihtiyacı için Mega 2560 kartı kullanılması genişleme imkanı sağlar.
Ekranın sürücü entegresi nasıl tespit edilir? Açık kaynaklı MCUFRIEND_kbv kütüphanesinin LCD ID okuma taslağı karta yüklenerek seri port ekranı üzerinden kontrolcü entegre kodu saniyeler içinde öğrenilebilir.
Arka aydınlatmanın parlaklığı yazılımla kısılabilir mi? Varsayılan donanım yapısında arka aydınlatma dahili 3.3V regülatör çıkışına bağlıdır ve sabit parlaklıkta yanar; ancak arka yüzeydeki kontrol hattı lehimlenerek PWM pinine aktarılırsa kısılabilir.
Kapasitif dokunmatik ekranlar ile bu ekran arasındaki fark nedir? Bu ürün dirençli panele sahiptir ve fiziksel baskıyla çalışır; eldivenle veya plastik kalemle tepki verirken akıllı telefonlardaki gibi çoklu dokunma işlevini desteklemez.
Ekran için harici bir 3.3V güç kaynağı bağlamak gerekir mi? Hayır, kart üzerinde yerleşik olarak bulunan AMS1117-3.3 regülatörü, geliştirme kartının 5V hattından aldığı gerilimi kendisi 3.3V seviyesine düşürerek ekrana iletir.
MicroSD kart okuyucu neden kartımı okumuyor? Hafıza kartının FAT16 veya FAT32 dosya sisteminde biçimlendirilmiş olması ve kapasitesinin standart SD kütüphanelerinin desteklediği sınırlarda olması gerekmektedir.

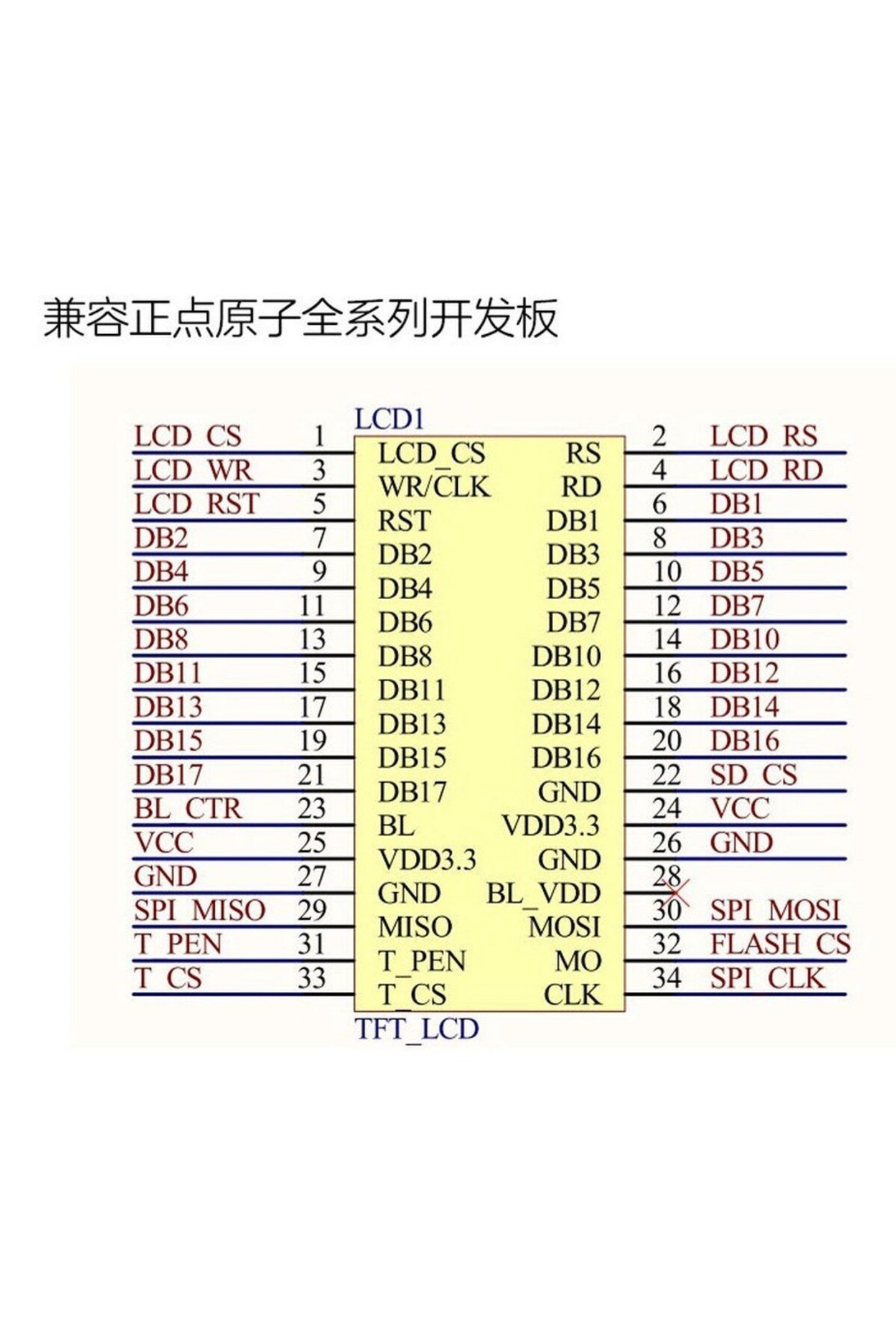

CON1 soketinin işlevi nedir? Kartın yan tarafında bulunan 34 pinli CON1 bağlantı noktası, kalkanın standart kart soketleri haricinde STM32 benzeri harici sistemlere şerit kablolarla bağlanabilmesi için sunulmuş bir arayüzdür.
Paket İçeriği 1 adet 2.8 inç Dokunmatik TFT LCD Shield 1 adet Dirençli Dokunmatik Ekran Kalemi
Teknik Özellikler Ürün Tipi: Renkli Grafik TFT LCD Ekran Kalkanı Ekran Boyutu: 2.8 inç diyagonal Çözünürlük: 240x320 Piksel RGB Panel Teknolojisi: TFT Aktif Matris Sıvı Kristal Ekran Renk Desteği: 262K / 65K Renk Derinliği Dokunmatik Teknolojisi: 4 Telli Dirençli Dokunmatik Yüzey Dokunmatik Aksesuarı: Plastik Dokunmatik Kalem Ekran Veri Arayüzü: 8 Bit Paralel Veri Yolu (D0 - D7) Ekran Kontrol Pinleri: LCD_CS, LCD_RS, LCD_WR, LCD_RD, LCD_RST Hafıza Kartı Yuvası: MicroSD (TF) Kart Soketi Kart Okuyucu Arayüzü: Donanımsal Seri Çevresel Arayüz (SPI) Kart Okuyucu Pinleri: SD_SS, SD_DI, SD_DO, SD_SCK Giriş Voltajı: 5 V DC Dahili Regülatör: AMS1117-3.3 LDO Gerilim Regülatörü Mantık Seviyesi Uyumluluğu: 5V ve 3.3V Toleranslı (Dahili Seviye Dönüştürücü Entegreli) Genişleme Arayüzü: CON1 34 Pin Çift Sıralı Bağlantı Soket Yuvası Pin Dizilimi: Standart Uno ve Mega R3 Kalkan Uyumlu Başlıklar Boyutlar: 78.22 mm x 52.70 mm Montaj Tipi: Geliştirme Kartı Üzerine Doğrudan Geçmeli Soket Montajı Uyumlu Platformlar: Arduino Uno R3, Arduino Mega 2560 R3 ve Uyumlu Geliştirme Kartları
Renkli Grafik Ekranı ve Dahili Kart Okuyucu ile Net Görsel Arayüz ve Kolay Prototipleme Desteği
Ürün Açıklaması 2.8 inç Dokunmatik TFT LCD Shield, 240x320 çözünürlük, 8 bit paralel veri yolu ve MicroSD kart yuvası sunan renkli grafik ekran modülüdür. Geliştirme kartlarının üzerine doğrudan takılan yapısı sayesinde harici kablolama ihtiyacını ortadan kaldırır ve kullanıcı dostu görsel arayüzler tasarlamayı pratik hale getirir. Canlı renk sunumu ve hassas dokunmatik algılama kabiliyeti, projelerin profesyonel bir kontrol paneline kavuşmasını sağlar.
Gelişmiş TFT panel mimarisi, yüksek kontrast oranı ve 262 bin renk desteği ile metinleri, geometrik şekilleri, simgeleri ve karmaşık grafikleri net bir biçimde görüntüler. Ekran üzerinde yer alan 4 telli dirençli dokunmatik katman, ürünle birlikte gelen özel ekran kalemiyle ya da hafif parmak baskısıyla hassas komutlar vermeyi mümkün kılar. Dahili seviye dönüştürücü entegreler ve yerleşik voltaj regülatörü, mantık hatlarını güvenle koruyarak istikrarlı bir çalışma ortamı sunar.
Kartın arka yüzeyinde konumlandırılan standart MicroSD kart yuvası, harici depolama alanı sağlayarak büyük boyutlu görsel dosyaların, arayüz simgelerinin, yazı tiplerinin ve sensör veri günlüklerinin doğrudan ekrana aktarılmasını sağlar. Bu sayede mikrodenetleyicinin sınırlı dahili belleği gereksiz yere meşgul edilmez. Hobi projelerinden endüstriyel cihaz panellerine kadar uzanan geniş kullanım alanı, bu ekran kalkanını prototipleme süreçlerinin vazgeçilmez bir donanımı haline getirir.
2.8 inç Dokunmatik TFT LCD Shield Nedir ve Ne İşe Yarar 2.8 inç Dokunmatik TFT LCD Shield, mikrodenetleyici projelerinde görsel çıktı almak ve dokunmatik girişlerle etkileşim kurmak amacıyla geliştirilmiş donanım kalkanıdır. Standart sıvı kristal ekran teknolojisini ince film transistör matrisiyle birleştiren bu panel, her pikselin bağımsız olarak denetlenmesine olanak tanır. Böylece yüksek tazeleme hızlarında bile net, akıcı ve renk doğruluğu yüksek görüntüler elde edilir.
Bu donanımın temel işlevi, mikrodenetleyicinin işlediği sayısal verileri anlaşılır grafiklere dönüştürmek ve aynı zamanda kullanıcıdan gelen fiziksel temasları elektriksel koordinat verisi olarak sisteme aktarmaktır. 8 bit paralel veri yolu mimarisi, verilerin tek seferde sekiz bitlik paketler halinde aktarılmasını sağlayarak seri haberleşme arayüzlerine kıyasla çok daha hızlı ekran yenileme performansı ortaya koyar. Bu hız, buton tıklamaları, menü geçişleri ve grafik güncellemelerinde kullanıcıya gecikmesiz bir deneyim sunar.
Ekran yüzeyini kaplayan dirençli dokunmatik film, esnek üst katman ile iletken alt katmandan meydana gelir. Kalem veya parmakla uygulanan mekanik baskı, iki iletken yüzeyin belirli bir noktada temas etmesini sağlar. Dahili analog kontrol pinleri üzerinden okunan gerilim dağılımı, mikrodenetleyici tarafından X ve Y koordinatlarına dönüştürülür. Bu mekanizma, nemli ortamlarda veya eldivenli kullanımlarda dahi güvenilir tepkiler vererek endüstriyel ve saha projelerinde kararlı bir arayüz deneyimi vadeder.
Kartın arkasında yerleşik olarak bulunan voltaj regülasyonu ve mantık seviyesi uyarlama devresi, mikrodenetleyiciden gelen 5V seviyesindeki sinyalleri ekran panelinin ihtiyaç duyduğu 3.3V seviyesine düşürür. Bu sayede ek bir seviye dönüştürücü modüle gerek kalmaksızın sistem doğrudan beslenir. MicroSD kart soketi ise donanımsal çevresel arayüz üzerinden çalışarak görsel dosyaların ve veri kayıtlarının akıcı biçimde yönetilmesini garanti altına alır.
Öne Çıkan Özellikler Geniş Görsel Alan: 2.8 inç diyagonal boyutuyla kompakt cihazlarda ideal okunabilirlik ve yeterli kontrol alanı sunar. Yüksek Çözünürlük Kalitesi: 240x320 piksel matrisi sayesinde simgeler, metinler ve ayrıntılı grafikler son derece keskin görünür. Canlı Renk Derinliği: 262 bin renge varan renk üretimi ile zengin görsel menüler ve renk kodlu göstergeler hazırlanabilir. Hızlı Paralel Veri Yolu: 8 bitlik veri arayüzü sayesinde ekran yenileme süreleri kısalır ve animasyonlar akıcılaşır. Dirençli Dokunmatik Yüzey: Parmak teması ve kutu içeriğindeki dokunmatik kalemle hassas koordinat algılaması gerçekleştirir. Ergonomik Dokunmatik Kalem: İnce çizimler, hassas menü butonları ve imza benzeri girişler için özel plastik kalem içerir. Dahili MicroSD Kart Soketi: Proje görsellerini ve sensör kayıtlarını depolamak için doğrudan donanımsal SPI arayüzüne sahiptir. Doğrudan Tak Çalıştır Form Faktörü: Standart geliştirme kartlarının üzerine ek kablo bağlantısı yapmadan yerleşir. Entegre Mantık Seviyesi Dönüştürücü: Dahili tampon entegreleri sayesinde 5V sinyalleri panel için güvenli seviyelere indirger. Dahili Voltaj Regülatörü: Kart üzerindeki 5V besleme hattını 3.3V seviyesine düşürerek stabil panel ve aydınlatma enerjisi üretir. Ekstra Genişleme Konnektörü: Kart üzerinde yer alan 34 pinli arayüz yuvası farklı kontrolcü kartlarıyla alternatif bağlantı olanağı tanır. Düşük Enerji Tüketimi: Optimize edilmiş arka aydınlatma mimarisiyle taşınabilir sistemlerde dengeli bir güç profili sergiler.
Kullanım Alanları Otomasyon Kontrol Panelleri: Ev otomasyonu, sera iklimlendirme ve atölye kontrol sistemlerinde sıcaklık, nem ve röle durumlarını gösteren merkezi dokunmatik panel olarak görev yapar. Kullanıcılar menü üzerinden ayar değerlerini pratik biçimde değiştirebilir.
Taşınabilir Ölçüm ve Test Cihazları: Sahada kullanılan bataryalı test aletleri, multimetreler, sinyal jeneratörleri ve osiloskop projeleri için net bir bilgi ekranı oluşturur. Dirençli ekran dokusu eldivenle çalışmaya izin verdiği için zorlu saha koşullarına kolayca uyum sağlar.
Hava İstasyonu ve Çevresel İzleme: İç ve dış ortam sensörlerinden toplanan hava kalitesi, rüzgar hızı, basınç ve sıcaklık bilgilerini grafikler halinde çizer. Arka plandaki MicroSD kart yuvası geçmişe dönük verileri düzenli aralıklarla depolayarak analiz imkanı verir.
Eğitim ve Maker Projeleri: Robotik kodlama ve gömülü sistem eğitimi alan öğrenciler için görsel geri bildirim sunan kusursuz bir öğrenme aracıdır. Dokunmatik arayüz tasarımı, grafik kütüphaneleri ve donanımsal kalkan mantığının kavranmasını kolaylaştırır.
Robotik Arayüzler ve Navigasyon: Mobil robot projelerinde batarya seviyesi, motor akımları, sensör haritaları ve durum bildirimlerini yansıtır. Kullanıcı ekran üzerindeki butonlara dokunarak otonom görev seçimlerini ve hareket komutlarını doğrudan verebilir.
Laboratuvar ve Güç Kaynağı Göstergeleri: Ayarlanabilir gerilim ve akım sağlayan tezgah üstü laboratuvar güç kaynaklarında anlık değerleri, güç eğrilerini ve koruma sınırlarını yüksek çözünürlüklü biçimde izlemek için kullanılır.
Oyun ve Eğlence Donanımları: Basit retro oyun projeleri, etkileşimli bulmacalar ve dijital çizim tahtaları tasarlamak isteyen meraklılar için dokunmatik kalemle birlikte mükemmel bir platform desteği sunar.
Veri Kaydedici ve Raporlama Aygıtları: Üretim hatlarında sayım, sıcaklık izleme veya arıza kaydı tutan donanımlarda anlık durumu renkli uyarılarla gösterir ve raporları doğrudan hafıza kartına kaydeder.
Uyumluluk, Bağlantı ve Kullanım 2.8 inç Dokunmatik TFT LCD Shield, standart geliştirme kartı yerleşimine sahip donanımlarla tam uyumlu pin dizilimine sahiptir. Kartın altındaki pinler mikrodenetleyici kartının dişi soketlerine doğrudan oturacak biçimde tasarlanmıştır. Bu sayede breadboard veya karmaşık kablo demetleri kullanılmasına gerek kalmaz.
Pin ve Terminal Açıklamaları: LCD_RST: Ekran denetleyicisini başlangıç durumuna getiren sıfırlama hattıdır, kartın A4 analog pinine bağlanır. LCD_CS: Ekran sürücüsünü aktif hale getiren çip seçim hattıdır, kartın A3 analog pinine bağlanır. LCD_RS: Veri ve komut ayrımını gerçekleştiren kayıt seçim hattıdır, kartın A2 analog pinine bağlanır. LCD_WR: Ekrana veri yazma işlemlerini zamanlayan yazma sinyali hattıdır, kartın A1 analog pinine bağlanır. LCD_RD: Ekrandan veri ve durum okumayı sağlayan okuma hattıdır, kartın A0 analog pinine bağlanır. LCD_D0: 8 bitlik paralel veri yolunun en düşük değerli bit hattıdır, kartın D8 dijital pinine bağlanır. LCD_D1: 8 bitlik paralel veri yolunun ikinci veri bit hattıdır, kartın D9 dijital pinine bağlanır. LCD_D2: 8 bitlik paralel veri yolunun üçüncü veri bit hattıdır, kartın D2 dijital pinine bağlanır. LCD_D3: 8 bitlik paralel veri yolunun dördüncü veri bit hattıdır, kartın D3 dijital pinine bağlanır. LCD_D4: 8 bitlik paralel veri yolunun beşinci veri bit hattıdır, kartın D4 dijital pinine bağlanır. LCD_D5: 8 bitlik paralel veri yolunun altıncı veri bit hattıdır, kartın D5 dijital pinine bağlanır. LCD_D6: 8 bitlik paralel veri yolunun yedinci veri bit hattıdır, kartın D6 dijital pinine bağlanır. LCD_D7: 8 bitlik paralel veri yolunun en yüksek değerli bit hattıdır, kartın D7 dijital pinine bağlanır. SD_SS: MicroSD kart modülünün SPI seçim hattıdır, kartın D10 dijital pinine bağlanır. SD_DI: MicroSD kart veri giriş hattıdır, kartın D11 MOSI dijital pinine bağlanır. SD_DO: MicroSD kart veri çıkış hattıdır, kartın D12 MISO dijital pinine bağlanır. SD_SCK: MicroSD kart saat sinyali hattıdır, kartın D13 SCK dijital pinine bağlanır. 5V: Kartın dahili regülatörünü ve arka aydınlatmasını besleyen ana pozitif enerji giriş pinidir. 3V3: Gerekli durumlarda alternatif referans voltajı sunan yardımcı besleme giriş pinidir. GND: Sistemin ortak toprak referans hattıdır. CON1: Kartın kenarındaki 34 pinli çift sıralı genişleme soketi olup harici mikrodenetleyici kartlarıyla doğrudan kablolama için tasarlanmıştır.
Bağlantı ve Kurulum Aşamaları: Öncelikle ana mikrodenetleyici kartınızın enerjisinin tamamen kesildiğinden emin olunuz. Kalkanın alt yüzeyinde bulunan erkek pinleri, geliştirme kartınızın dişi header yuvalarına hizalayınız. Pinlerin eğrilmemesine dikkat ederek modülü hafif ve dengeli bir baskıyla yuvalara tam olarak oturtunuz. Kalkanın geliştirme kartı üzerine tam temas ettiğini ve kenarlarda boşluk kalmadığını gözle kontrol ediniz.
Ardından MicroSD kart işlevini kullanmak istiyorsanız, FAT16 veya FAT32 dosya formatında biçimlendirilmiş hafıza kartınızı kalkanın arkasındaki metal yuvaya dikkatlice yerleştiriniz. Kartın yerine kilitlendiğinden emin olunuz. Geliştirme kartınıza USB kablosu aracılığıyla enerji veriniz. Ekranın arka aydınlatmasının yandığını gözlemleyiniz.
Son olarak yazılım geliştirme ortamınızda popüler ve açık kaynak kodlu MCUFRIEND_kbv, Adafruit_GFX ve TouchScreen kütüphanelerini kurunuz. Kütüphanenin sunduğu grafik test örneklerini yükleyerek ekranın kontrolcü kimliğini doğrulayınız. Dokunmatik yüzeyin tam koordinat hassasiyeti sunabilmesi için kütüphane içerisindeki dokunmatik kalibrasyon taslağını çalıştırıp ekranın dört köşesindeki referans noktalarına ürün kalemiyle dokunarak kalibrasyon parametrelerini ana kodunuza kaydediniz.
Uyumlu Platformlar: Bu kalkan modülü Arduino Uno R3, Arduino Mega 2560 R3, Arduino Leonardo ve benzer soket yerleşimine sahip geliştirme kartları ile uyumludur. 34 pinli CON1 genişleme arayüzü sayesinde STM32 tabanlı harici geliştirme kartları ile de uyumlu bağlantı kurulabilir.
Avantajlar ve Faydalar Zaman Kazandıran Kalkan Mimarisi: Jumper kablo karmaşasını ve breadboard üzerindeki gevşek hat risklerini tamamen ortadan kaldırır. Geliştirme kartının üzerine saniyeler içinde takılarak projelerin donanım kurulum süresini kayda değer oranda kısaltır.
Güvenli Entegre Dönüştürücüler: Dahili seviye tamponları sayesinde mikrodenetleyicinin 5V lojik çıkışlarının hassas TFT ekran camına zarar vermesini önler. Donanım ömrünü uzatarak uzun vadeli güvenilirlik sunar.
Çift İşlevli Depolama ve Görsel Alan: Ekrana ek olarak aynı devre üzerinde MicroSD kart okuyucu barındırması, fazladan bir modül takma ihtiyacını bitirir ve kartın fiziksel alanından azami oranda tasarruf edilmesini sağlar.
Mekanik Dayanım ve Düşük Titreşim Hassasiyeti: Kart üzerine doğrudan oturan pin yapısı sayesinde hareketli robotlarda ve titreşimli makinelerde kablo çıkması sorununu engeller. Kararlı ve kesintisiz görsel aktarım sağlar.
Açık Kaynak Kod Desteği: Geniş geliştirici toplulukları tarafından hazırlanan zengin grafik ve dokunmatik kütüphaneleriyle eksiksiz uyum içinde çalışır. Hazır fonksiyonlar sayesinde yazı tipleri, butonlar ve grafik çizimleri zahmetsizce kodlanır.
Kimler İçin Uygundur Elektronik ve Robotik Hobi Kullanıcıları: Projelerini basit karakter LCD ekranların ötesine taşımak, renkli menüler ve dokunmatik düğmeler tasarlamak isteyen maker toplulukları için idealdir.
Mühendislik ve Teknik Alan Öğrencileri: Mikrodenetleyici mimarisi, paralel veri aktarımı, SPI haberleşme protokolü ve kullanıcı arayüzü programlama konularında pratik deneyim kazanmak isteyen öğrenciler için kusursuz bir laboratuvar aracıdır.
Eğitmenler ve Robotik Kodlama Atölyeleri: Sınıf içi uygulamalarda kablo karmaşasını engelleyerek öğrencilerin doğrudan görsel programlamaya ve algoritma kurmaya odaklanmasını hedefleyen öğretmenler için büyük kolaylık sunar.
Prototip Geliştiriciler ve Girişimciler: Piyasaya sunulacak bir endüstriyel cihazın, medikal aygıtın veya otomasyon kutusunun ön prototipini hızlıca müşterilere sunmak isteyen mühendisler için maliyetsiz bir sunum aracıdır.
Teknik Servis ve Atölye Çalışanları: Test tezgahlarında hızlı arayüz ihtiyacı duyan, voltaj ve sıcaklık değerlerini tek bakışta renkli grafiklerle izlemek isteyen teknik personel için son derece pratik bir çözümdür.
Doğru Ürünü Seçerken Dikkat Edilecekler Geliştirme Kartı Pin Uyumluluğu: Bu kalkan Uno ve Mega form faktörüne tam oturur. Farklı pin dizilimine sahip küçük boyutlu geliştirme kartları kullanılıyorsa pinlerin jumper kablolar aracılığıyla tek tek bağlanması gerekeceği göz önünde bulundurulmalıdır.
Pin Paylaşımı ve Boşta Kalan Hatlar: 8 bit paralel arayüz ve SD kart donanımı, geliştirme kartı üzerindeki dijital D2-D13 pinleri ile analog A0-A4 pinlerinin tamamını kullanır. Bu durum, projede çok sayıda harici sensör kullanılacaksa I2C veri yolunun veya Mega benzeri çok pinli kartların tercih edilmesini gerektirebilir.
Dokunmatik Panel Tercihi: Ürün 4 telli dirençli dokunmatik mimariye sahiptir. Akıllı telefonlardaki kapasitif ekranlar gibi çoklu dokunmayı desteklemez, mekanik temas esasına göre tek nokta algılar. İnce menü seçimleri için dokunmatik kalemle kullanılması önerilir.
Yazılımsal Sürücü Kodu Kontrolü: Farklı üretim serilerinde ekran kontrol entegresi ILI9341 veya SPFD5408 türevi olabilmektedir. Kodlama aşamasında kütüphanenin ID okuma örneği çalıştırılmalı ve tespit edilen kontrolcü kimliğine göre grafik başlatma fonksiyonu çağrılmalıdır.
Besleme Akımı Kapasitesi: Ekranın arka aydınlatması ve mantık devresi yaklaşık 100-150 mA aralığında akım tüketebilir. Geliştirme kartının bilgisayar USB portundan veya kaliteli bir harici 5V güç kaynağından yeterli akımla beslendiğinden emin olunmalıdır.
Güvenli Kullanım, Bakım ve Saklama Ekran Yüzeyinin Korunması: Dirençli dokunmatik panel esnek bir üst katmana sahiptir. Yüzeye metal tornavida, cımbız veya keskin sert nesnelerle kesinlikle bastırılmamalıdır; seçimler kutu içeriğindeki özel plastik kalem veya yumuşak parmak ucuyla yapılmalıdır.
Statik Elektrik Önlemleri: Kalkanı kutusundan çıkarırken ve karta takarken elektrostatik boşalmalara karşı dikkatli olunmalı, devre üzerindeki entegrelerin metal bacaklarına doğrudan çıplak elle dokunulmamalıdır.
Mekanik Montaj Güvenliği: Kalkan geliştirme kartına takılıp çıkarılırken kenarlardan eşit kuvvet uygulanmalıdır. Tek bir köşeden zorlayarak çekmek alt yüzeydeki uzun erkek header pinlerinin bükülmesine veya kırılmasına yol açabilir.
Temizlik ve Toz Bakımı: Ekran yüzeyinde biriken parmak izleri ve tozlar yalnızca mikrofiber gözlük beziyle, hafifçe silinerek temizlenmelidir. Aşındırıcı kimyasallar, tiner, aseton veya yoğun alkol içeren çözücüler ekrana doğrudan püskürtülmemelidir.
Saklama ve Çalışma Koşulları: Ürün yüksek nem, doğrudan güneş ışığı ve yoğun ısı kaynaklarından uzakta muhafaza edilmelidir. Nemli ortamlarda PCB üzerindeki açık lehim hatlarında oksitlenme meydana gelebileceğinden kuru ve havadar kutularda saklanması tavsiye edilir.
2.8 inç Dokunmatik TFT LCD Shield Hakkında Sık Sorulan Sorular Bu ekran kalkanı hangi geliştirme kartlarına doğrudan takılabilir? Standart pin dizilimine sahip Uno R3 ve Mega 2560 R3 geliştirme kartlarının üzerine doğrudan hiçbir kablo gerekmeden tam olarak oturur.
Dokunmatik ekran parmakla kullanılabilir mi yoksa kalem şart mı? Dirençli dokunmatik panel mekanik basınca duyarlı olduğu için parmak ucu veya tırnakla da algılama yapar ancak küçük arayüz butonlarında hassasiyet için plastik dokunmatik kalem tercih edilmelidir.
MicroSD kart yuvası ne amaçla kullanılır? Hafıza kartı yuvası, mikrodenetleyicinin dahili hafızasına sığmayan büyük simgeleri, yazı tiplerini, tam ekran görsel dosyalarını ve sensör veri günlüklerini depolamak için kullanılır.
Kalkan takıldığında kart üzerinde boş pin kalır mı? Uno kartında dijital ve analog pinlerin büyük bölümü ekran ve SD kart tarafından kullanılır; boşta kalan hat ihtiyacı için Mega 2560 kartı kullanılması genişleme imkanı sağlar.
Ekranın sürücü entegresi nasıl tespit edilir? Açık kaynaklı MCUFRIEND_kbv kütüphanesinin LCD ID okuma taslağı karta yüklenerek seri port ekranı üzerinden kontrolcü entegre kodu saniyeler içinde öğrenilebilir.
Arka aydınlatmanın parlaklığı yazılımla kısılabilir mi? Varsayılan donanım yapısında arka aydınlatma dahili 3.3V regülatör çıkışına bağlıdır ve sabit parlaklıkta yanar; ancak arka yüzeydeki kontrol hattı lehimlenerek PWM pinine aktarılırsa kısılabilir.
Kapasitif dokunmatik ekranlar ile bu ekran arasındaki fark nedir? Bu ürün dirençli panele sahiptir ve fiziksel baskıyla çalışır; eldivenle veya plastik kalemle tepki verirken akıllı telefonlardaki gibi çoklu dokunma işlevini desteklemez.
Ekran için harici bir 3.3V güç kaynağı bağlamak gerekir mi? Hayır, kart üzerinde yerleşik olarak bulunan AMS1117-3.3 regülatörü, geliştirme kartının 5V hattından aldığı gerilimi kendisi 3.3V seviyesine düşürerek ekrana iletir.
MicroSD kart okuyucu neden kartımı okumuyor? Hafıza kartının FAT16 veya FAT32 dosya sisteminde biçimlendirilmiş olması ve kapasitesinin standart SD kütüphanelerinin desteklediği sınırlarda olması gerekmektedir.
CON1 soketinin işlevi nedir? Kartın yan tarafında bulunan 34 pinli CON1 bağlantı noktası, kalkanın standart kart soketleri haricinde STM32 benzeri harici sistemlere şerit kablolarla bağlanabilmesi için sunulmuş bir arayüzdür.
Paket İçeriği 1 adet 2.8 inç Dokunmatik TFT LCD Shield 1 adet Dirençli Dokunmatik Ekran Kalemi
Teknik Özellikler Ürün Tipi: Renkli Grafik TFT LCD Ekran Kalkanı Ekran Boyutu: 2.8 inç diyagonal Çözünürlük: 240x320 Piksel RGB Panel Teknolojisi: TFT Aktif Matris Sıvı Kristal Ekran Renk Desteği: 262K / 65K Renk Derinliği Dokunmatik Teknolojisi: 4 Telli Dirençli Dokunmatik Yüzey Dokunmatik Aksesuarı: Plastik Dokunmatik Kalem Ekran Veri Arayüzü: 8 Bit Paralel Veri Yolu (D0 - D7) Ekran Kontrol Pinleri: LCD_CS, LCD_RS, LCD_WR, LCD_RD, LCD_RST Hafıza Kartı Yuvası: MicroSD (TF) Kart Soketi Kart Okuyucu Arayüzü: Donanımsal Seri Çevresel Arayüz (SPI) Kart Okuyucu Pinleri: SD_SS, SD_DI, SD_DO, SD_SCK Giriş Voltajı: 5 V DC Dahili Regülatör: AMS1117-3.3 LDO Gerilim Regülatörü Mantık Seviyesi Uyumluluğu: 5V ve 3.3V Toleranslı (Dahili Seviye Dönüştürücü Entegreli) Genişleme Arayüzü: CON1 34 Pin Çift Sıralı Bağlantı Soket Yuvası Pin Dizilimi: Standart Uno ve Mega R3 Kalkan Uyumlu Başlıklar Boyutlar: 78.22 mm x 52.70 mm Montaj Tipi: Geliştirme Kartı Üzerine Doğrudan Geçmeli Soket Montajı Uyumlu Platformlar: Arduino Uno R3, Arduino Mega 2560 R3 ve Uyumlu Geliştirme Kartları
Renkli Grafik Ekranı ve Dahili Kart Okuyucu ile Net Görsel Arayüz ve Kolay Prototipleme Desteği
Ürün Açıklaması 2.8 inç Dokunmatik TFT LCD Shield, 240x320 çözünürlük, 8 bit paralel veri yolu ve MicroSD kart yuvası sunan renkli grafik ekran modülüdür. Geliştirme kartlarının üzerine doğrudan takılan yapısı sayesinde harici kablolama ihtiyacını ortadan kaldırır ve kullanıcı dostu görsel arayüzler tasarlamayı pratik hale getirir. Canlı renk sunumu ve hassas dokunmatik algılama kabiliyeti, projelerin profesyonel bir kontrol paneline kavuşmasını sağlar.
Gelişmiş TFT panel mimarisi, yüksek kontrast oranı ve 262 bin renk desteği ile metinleri, geometrik şekilleri, simgeleri ve karmaşık grafikleri net bir biçimde görüntüler. Ekran üzerinde yer alan 4 telli dirençli dokunmatik katman, ürünle birlikte gelen özel ekran kalemiyle ya da hafif parmak baskısıyla hassas komutlar vermeyi mümkün kılar. Dahili seviye dönüştürücü entegreler ve yerleşik voltaj regülatörü, mantık hatlarını güvenle koruyarak istikrarlı bir çalışma ortamı sunar.
Kartın arka yüzeyinde konumlandırılan standart MicroSD kart yuvası, harici depolama alanı sağlayarak büyük boyutlu görsel dosyaların, arayüz simgelerinin, yazı tiplerinin ve sensör veri günlüklerinin doğrudan ekrana aktarılmasını sağlar. Bu sayede mikrodenetleyicinin sınırlı dahili belleği gereksiz yere meşgul edilmez. Hobi projelerinden endüstriyel cihaz panellerine kadar uzanan geniş kullanım alanı, bu ekran kalkanını prototipleme süreçlerinin vazgeçilmez bir donanımı haline getirir.
2.8 inç Dokunmatik TFT LCD Shield Nedir ve Ne İşe Yarar 2.8 inç Dokunmatik TFT LCD Shield, mikrodenetleyici projelerinde görsel çıktı almak ve dokunmatik girişlerle etkileşim kurmak amacıyla geliştirilmiş donanım kalkanıdır. Standart sıvı kristal ekran teknolojisini ince film transistör matrisiyle birleştiren bu panel, her pikselin bağımsız olarak denetlenmesine olanak tanır. Böylece yüksek tazeleme hızlarında bile net, akıcı ve renk doğruluğu yüksek görüntüler elde edilir.
Bu donanımın temel işlevi, mikrodenetleyicinin işlediği sayısal verileri anlaşılır grafiklere dönüştürmek ve aynı zamanda kullanıcıdan gelen fiziksel temasları elektriksel koordinat verisi olarak sisteme aktarmaktır. 8 bit paralel veri yolu mimarisi, verilerin tek seferde sekiz bitlik paketler halinde aktarılmasını sağlayarak seri haberleşme arayüzlerine kıyasla çok daha hızlı ekran yenileme performansı ortaya koyar. Bu hız, buton tıklamaları, menü geçişleri ve grafik güncellemelerinde kullanıcıya gecikmesiz bir deneyim sunar.
Ekran yüzeyini kaplayan dirençli dokunmatik film, esnek üst katman ile iletken alt katmandan meydana gelir. Kalem veya parmakla uygulanan mekanik baskı, iki iletken yüzeyin belirli bir noktada temas etmesini sağlar. Dahili analog kontrol pinleri üzerinden okunan gerilim dağılımı, mikrodenetleyici tarafından X ve Y koordinatlarına dönüştürülür. Bu mekanizma, nemli ortamlarda veya eldivenli kullanımlarda dahi güvenilir tepkiler vererek endüstriyel ve saha projelerinde kararlı bir arayüz deneyimi vadeder.
Kartın arkasında yerleşik olarak bulunan voltaj regülasyonu ve mantık seviyesi uyarlama devresi, mikrodenetleyiciden gelen 5V seviyesindeki sinyalleri ekran panelinin ihtiyaç duyduğu 3.3V seviyesine düşürür. Bu sayede ek bir seviye dönüştürücü modüle gerek kalmaksızın sistem doğrudan beslenir. MicroSD kart soketi ise donanımsal çevresel arayüz üzerinden çalışarak görsel dosyaların ve veri kayıtlarının akıcı biçimde yönetilmesini garanti altına alır.
Öne Çıkan Özellikler Geniş Görsel Alan: 2.8 inç diyagonal boyutuyla kompakt cihazlarda ideal okunabilirlik ve yeterli kontrol alanı sunar. Yüksek Çözünürlük Kalitesi: 240x320 piksel matrisi sayesinde simgeler, metinler ve ayrıntılı grafikler son derece keskin görünür. Canlı Renk Derinliği: 262 bin renge varan renk üretimi ile zengin görsel menüler ve renk kodlu göstergeler hazırlanabilir. Hızlı Paralel Veri Yolu: 8 bitlik veri arayüzü sayesinde ekran yenileme süreleri kısalır ve animasyonlar akıcılaşır. Dirençli Dokunmatik Yüzey: Parmak teması ve kutu içeriğindeki dokunmatik kalemle hassas koordinat algılaması gerçekleştirir. Ergonomik Dokunmatik Kalem: İnce çizimler, hassas menü butonları ve imza benzeri girişler için özel plastik kalem içerir. Dahili MicroSD Kart Soketi: Proje görsellerini ve sensör kayıtlarını depolamak için doğrudan donanımsal SPI arayüzüne sahiptir. Doğrudan Tak Çalıştır Form Faktörü: Standart geliştirme kartlarının üzerine ek kablo bağlantısı yapmadan yerleşir. Entegre Mantık Seviyesi Dönüştürücü: Dahili tampon entegreleri sayesinde 5V sinyalleri panel için güvenli seviyelere indirger. Dahili Voltaj Regülatörü: Kart üzerindeki 5V besleme hattını 3.3V seviyesine düşürerek stabil panel ve aydınlatma enerjisi üretir. Ekstra Genişleme Konnektörü: Kart üzerinde yer alan 34 pinli arayüz yuvası farklı kontrolcü kartlarıyla alternatif bağlantı olanağı tanır. Düşük Enerji Tüketimi: Optimize edilmiş arka aydınlatma mimarisiyle taşınabilir sistemlerde dengeli bir güç profili sergiler.
Kullanım Alanları Otomasyon Kontrol Panelleri: Ev otomasyonu, sera iklimlendirme ve atölye kontrol sistemlerinde sıcaklık, nem ve röle durumlarını gösteren merkezi dokunmatik panel olarak görev yapar. Kullanıcılar menü üzerinden ayar değerlerini pratik biçimde değiştirebilir.
Taşınabilir Ölçüm ve Test Cihazları: Sahada kullanılan bataryalı test aletleri, multimetreler, sinyal jeneratörleri ve osiloskop projeleri için net bir bilgi ekranı oluşturur. Dirençli ekran dokusu eldivenle çalışmaya izin verdiği için zorlu saha koşullarına kolayca uyum sağlar.
Hava İstasyonu ve Çevresel İzleme: İç ve dış ortam sensörlerinden toplanan hava kalitesi, rüzgar hızı, basınç ve sıcaklık bilgilerini grafikler halinde çizer. Arka plandaki MicroSD kart yuvası geçmişe dönük verileri düzenli aralıklarla depolayarak analiz imkanı verir.
Eğitim ve Maker Projeleri: Robotik kodlama ve gömülü sistem eğitimi alan öğrenciler için görsel geri bildirim sunan kusursuz bir öğrenme aracıdır. Dokunmatik arayüz tasarımı, grafik kütüphaneleri ve donanımsal kalkan mantığının kavranmasını kolaylaştırır.
Robotik Arayüzler ve Navigasyon: Mobil robot projelerinde batarya seviyesi, motor akımları, sensör haritaları ve durum bildirimlerini yansıtır. Kullanıcı ekran üzerindeki butonlara dokunarak otonom görev seçimlerini ve hareket komutlarını doğrudan verebilir.
Laboratuvar ve Güç Kaynağı Göstergeleri: Ayarlanabilir gerilim ve akım sağlayan tezgah üstü laboratuvar güç kaynaklarında anlık değerleri, güç eğrilerini ve koruma sınırlarını yüksek çözünürlüklü biçimde izlemek için kullanılır.
Oyun ve Eğlence Donanımları: Basit retro oyun projeleri, etkileşimli bulmacalar ve dijital çizim tahtaları tasarlamak isteyen meraklılar için dokunmatik kalemle birlikte mükemmel bir platform desteği sunar.
Veri Kaydedici ve Raporlama Aygıtları: Üretim hatlarında sayım, sıcaklık izleme veya arıza kaydı tutan donanımlarda anlık durumu renkli uyarılarla gösterir ve raporları doğrudan hafıza kartına kaydeder.
Uyumluluk, Bağlantı ve Kullanım 2.8 inç Dokunmatik TFT LCD Shield, standart geliştirme kartı yerleşimine sahip donanımlarla tam uyumlu pin dizilimine sahiptir. Kartın altındaki pinler mikrodenetleyici kartının dişi soketlerine doğrudan oturacak biçimde tasarlanmıştır. Bu sayede breadboard veya karmaşık kablo demetleri kullanılmasına gerek kalmaz.
Pin ve Terminal Açıklamaları: LCD_RST: Ekran denetleyicisini başlangıç durumuna getiren sıfırlama hattıdır, kartın A4 analog pinine bağlanır. LCD_CS: Ekran sürücüsünü aktif hale getiren çip seçim hattıdır, kartın A3 analog pinine bağlanır. LCD_RS: Veri ve komut ayrımını gerçekleştiren kayıt seçim hattıdır, kartın A2 analog pinine bağlanır. LCD_WR: Ekrana veri yazma işlemlerini zamanlayan yazma sinyali hattıdır, kartın A1 analog pinine bağlanır. LCD_RD: Ekrandan veri ve durum okumayı sağlayan okuma hattıdır, kartın A0 analog pinine bağlanır. LCD_D0: 8 bitlik paralel veri yolunun en düşük değerli bit hattıdır, kartın D8 dijital pinine bağlanır. LCD_D1: 8 bitlik paralel veri yolunun ikinci veri bit hattıdır, kartın D9 dijital pinine bağlanır. LCD_D2: 8 bitlik paralel veri yolunun üçüncü veri bit hattıdır, kartın D2 dijital pinine bağlanır. LCD_D3: 8 bitlik paralel veri yolunun dördüncü veri bit hattıdır, kartın D3 dijital pinine bağlanır. LCD_D4: 8 bitlik paralel veri yolunun beşinci veri bit hattıdır, kartın D4 dijital pinine bağlanır. LCD_D5: 8 bitlik paralel veri yolunun altıncı veri bit hattıdır, kartın D5 dijital pinine bağlanır. LCD_D6: 8 bitlik paralel veri yolunun yedinci veri bit hattıdır, kartın D6 dijital pinine bağlanır. LCD_D7: 8 bitlik paralel veri yolunun en yüksek değerli bit hattıdır, kartın D7 dijital pinine bağlanır. SD_SS: MicroSD kart modülünün SPI seçim hattıdır, kartın D10 dijital pinine bağlanır. SD_DI: MicroSD kart veri giriş hattıdır, kartın D11 MOSI dijital pinine bağlanır. SD_DO: MicroSD kart veri çıkış hattıdır, kartın D12 MISO dijital pinine bağlanır. SD_SCK: MicroSD kart saat sinyali hattıdır, kartın D13 SCK dijital pinine bağlanır. 5V: Kartın dahili regülatörünü ve arka aydınlatmasını besleyen ana pozitif enerji giriş pinidir. 3V3: Gerekli durumlarda alternatif referans voltajı sunan yardımcı besleme giriş pinidir. GND: Sistemin ortak toprak referans hattıdır. CON1: Kartın kenarındaki 34 pinli çift sıralı genişleme soketi olup harici mikrodenetleyici kartlarıyla doğrudan kablolama için tasarlanmıştır.
Bağlantı ve Kurulum Aşamaları: Öncelikle ana mikrodenetleyici kartınızın enerjisinin tamamen kesildiğinden emin olunuz. Kalkanın alt yüzeyinde bulunan erkek pinleri, geliştirme kartınızın dişi header yuvalarına hizalayınız. Pinlerin eğrilmemesine dikkat ederek modülü hafif ve dengeli bir baskıyla yuvalara tam olarak oturtunuz. Kalkanın geliştirme kartı üzerine tam temas ettiğini ve kenarlarda boşluk kalmadığını gözle kontrol ediniz.
Ardından MicroSD kart işlevini kullanmak istiyorsanız, FAT16 veya FAT32 dosya formatında biçimlendirilmiş hafıza kartınızı kalkanın arkasındaki metal yuvaya dikkatlice yerleştiriniz. Kartın yerine kilitlendiğinden emin olunuz. Geliştirme kartınıza USB kablosu aracılığıyla enerji veriniz. Ekranın arka aydınlatmasının yandığını gözlemleyiniz.
Son olarak yazılım geliştirme ortamınızda popüler ve açık kaynak kodlu MCUFRIEND_kbv, Adafruit_GFX ve TouchScreen kütüphanelerini kurunuz. Kütüphanenin sunduğu grafik test örneklerini yükleyerek ekranın kontrolcü kimliğini doğrulayınız. Dokunmatik yüzeyin tam koordinat hassasiyeti sunabilmesi için kütüphane içerisindeki dokunmatik kalibrasyon taslağını çalıştırıp ekranın dört köşesindeki referans noktalarına ürün kalemiyle dokunarak kalibrasyon parametrelerini ana kodunuza kaydediniz.
Uyumlu Platformlar: Bu kalkan modülü Arduino Uno R3, Arduino Mega 2560 R3, Arduino Leonardo ve benzer soket yerleşimine sahip geliştirme kartları ile uyumludur. 34 pinli CON1 genişleme arayüzü sayesinde STM32 tabanlı harici geliştirme kartları ile de uyumlu bağlantı kurulabilir.
Avantajlar ve Faydalar Zaman Kazandıran Kalkan Mimarisi: Jumper kablo karmaşasını ve breadboard üzerindeki gevşek hat risklerini tamamen ortadan kaldırır. Geliştirme kartının üzerine saniyeler içinde takılarak projelerin donanım kurulum süresini kayda değer oranda kısaltır.
Güvenli Entegre Dönüştürücüler: Dahili seviye tamponları sayesinde mikrodenetleyicinin 5V lojik çıkışlarının hassas TFT ekran camına zarar vermesini önler. Donanım ömrünü uzatarak uzun vadeli güvenilirlik sunar.
Çift İşlevli Depolama ve Görsel Alan: Ekrana ek olarak aynı devre üzerinde MicroSD kart okuyucu barındırması, fazladan bir modül takma ihtiyacını bitirir ve kartın fiziksel alanından azami oranda tasarruf edilmesini sağlar.
Mekanik Dayanım ve Düşük Titreşim Hassasiyeti: Kart üzerine doğrudan oturan pin yapısı sayesinde hareketli robotlarda ve titreşimli makinelerde kablo çıkması sorununu engeller. Kararlı ve kesintisiz görsel aktarım sağlar.
Açık Kaynak Kod Desteği: Geniş geliştirici toplulukları tarafından hazırlanan zengin grafik ve dokunmatik kütüphaneleriyle eksiksiz uyum içinde çalışır. Hazır fonksiyonlar sayesinde yazı tipleri, butonlar ve grafik çizimleri zahmetsizce kodlanır.
Kimler İçin Uygundur Elektronik ve Robotik Hobi Kullanıcıları: Projelerini basit karakter LCD ekranların ötesine taşımak, renkli menüler ve dokunmatik düğmeler tasarlamak isteyen maker toplulukları için idealdir.
Mühendislik ve Teknik Alan Öğrencileri: Mikrodenetleyici mimarisi, paralel veri aktarımı, SPI haberleşme protokolü ve kullanıcı arayüzü programlama konularında pratik deneyim kazanmak isteyen öğrenciler için kusursuz bir laboratuvar aracıdır.
Eğitmenler ve Robotik Kodlama Atölyeleri: Sınıf içi uygulamalarda kablo karmaşasını engelleyerek öğrencilerin doğrudan görsel programlamaya ve algoritma kurmaya odaklanmasını hedefleyen öğretmenler için büyük kolaylık sunar.
Prototip Geliştiriciler ve Girişimciler: Piyasaya sunulacak bir endüstriyel cihazın, medikal aygıtın veya otomasyon kutusunun ön prototipini hızlıca müşterilere sunmak isteyen mühendisler için maliyetsiz bir sunum aracıdır.
Teknik Servis ve Atölye Çalışanları: Test tezgahlarında hızlı arayüz ihtiyacı duyan, voltaj ve sıcaklık değerlerini tek bakışta renkli grafiklerle izlemek isteyen teknik personel için son derece pratik bir çözümdür.
Doğru Ürünü Seçerken Dikkat Edilecekler Geliştirme Kartı Pin Uyumluluğu: Bu kalkan Uno ve Mega form faktörüne tam oturur. Farklı pin dizilimine sahip küçük boyutlu geliştirme kartları kullanılıyorsa pinlerin jumper kablolar aracılığıyla tek tek bağlanması gerekeceği göz önünde bulundurulmalıdır.
Pin Paylaşımı ve Boşta Kalan Hatlar: 8 bit paralel arayüz ve SD kart donanımı, geliştirme kartı üzerindeki dijital D2-D13 pinleri ile analog A0-A4 pinlerinin tamamını kullanır. Bu durum, projede çok sayıda harici sensör kullanılacaksa I2C veri yolunun veya Mega benzeri çok pinli kartların tercih edilmesini gerektirebilir.
Dokunmatik Panel Tercihi: Ürün 4 telli dirençli dokunmatik mimariye sahiptir. Akıllı telefonlardaki kapasitif ekranlar gibi çoklu dokunmayı desteklemez, mekanik temas esasına göre tek nokta algılar. İnce menü seçimleri için dokunmatik kalemle kullanılması önerilir.
Yazılımsal Sürücü Kodu Kontrolü: Farklı üretim serilerinde ekran kontrol entegresi ILI9341 veya SPFD5408 türevi olabilmektedir. Kodlama aşamasında kütüphanenin ID okuma örneği çalıştırılmalı ve tespit edilen kontrolcü kimliğine göre grafik başlatma fonksiyonu çağrılmalıdır.
Besleme Akımı Kapasitesi: Ekranın arka aydınlatması ve mantık devresi yaklaşık 100-150 mA aralığında akım tüketebilir. Geliştirme kartının bilgisayar USB portundan veya kaliteli bir harici 5V güç kaynağından yeterli akımla beslendiğinden emin olunmalıdır.
Güvenli Kullanım, Bakım ve Saklama Ekran Yüzeyinin Korunması: Dirençli dokunmatik panel esnek bir üst katmana sahiptir. Yüzeye metal tornavida, cımbız veya keskin sert nesnelerle kesinlikle bastırılmamalıdır; seçimler kutu içeriğindeki özel plastik kalem veya yumuşak parmak ucuyla yapılmalıdır.
Statik Elektrik Önlemleri: Kalkanı kutusundan çıkarırken ve karta takarken elektrostatik boşalmalara karşı dikkatli olunmalı, devre üzerindeki entegrelerin metal bacaklarına doğrudan çıplak elle dokunulmamalıdır.
Mekanik Montaj Güvenliği: Kalkan geliştirme kartına takılıp çıkarılırken kenarlardan eşit kuvvet uygulanmalıdır. Tek bir köşeden zorlayarak çekmek alt yüzeydeki uzun erkek header pinlerinin bükülmesine veya kırılmasına yol açabilir.
Temizlik ve Toz Bakımı: Ekran yüzeyinde biriken parmak izleri ve tozlar yalnızca mikrofiber gözlük beziyle, hafifçe silinerek temizlenmelidir. Aşındırıcı kimyasallar, tiner, aseton veya yoğun alkol içeren çözücüler ekrana doğrudan püskürtülmemelidir.
Saklama ve Çalışma Koşulları: Ürün yüksek nem, doğrudan güneş ışığı ve yoğun ısı kaynaklarından uzakta muhafaza edilmelidir. Nemli ortamlarda PCB üzerindeki açık lehim hatlarında oksitlenme meydana gelebileceğinden kuru ve havadar kutularda saklanması tavsiye edilir.
2.8 inç Dokunmatik TFT LCD Shield Hakkında Sık Sorulan Sorular Bu ekran kalkanı hangi geliştirme kartlarına doğrudan takılabilir? Standart pin dizilimine sahip Uno R3 ve Mega 2560 R3 geliştirme kartlarının üzerine doğrudan hiçbir kablo gerekmeden tam olarak oturur.
Dokunmatik ekran parmakla kullanılabilir mi yoksa kalem şart mı? Dirençli dokunmatik panel mekanik basınca duyarlı olduğu için parmak ucu veya tırnakla da algılama yapar ancak küçük arayüz butonlarında hassasiyet için plastik dokunmatik kalem tercih edilmelidir.
MicroSD kart yuvası ne amaçla kullanılır? Hafıza kartı yuvası, mikrodenetleyicinin dahili hafızasına sığmayan büyük simgeleri, yazı tiplerini, tam ekran görsel dosyalarını ve sensör veri günlüklerini depolamak için kullanılır.
Kalkan takıldığında kart üzerinde boş pin kalır mı? Uno kartında dijital ve analog pinlerin büyük bölümü ekran ve SD kart tarafından kullanılır; boşta kalan hat ihtiyacı için Mega 2560 kartı kullanılması genişleme imkanı sağlar.
Ekranın sürücü entegresi nasıl tespit edilir? Açık kaynaklı MCUFRIEND_kbv kütüphanesinin LCD ID okuma taslağı karta yüklenerek seri port ekranı üzerinden kontrolcü entegre kodu saniyeler içinde öğrenilebilir.
Arka aydınlatmanın parlaklığı yazılımla kısılabilir mi? Varsayılan donanım yapısında arka aydınlatma dahili 3.3V regülatör çıkışına bağlıdır ve sabit parlaklıkta yanar; ancak arka yüzeydeki kontrol hattı lehimlenerek PWM pinine aktarılırsa kısılabilir.
Kapasitif dokunmatik ekranlar ile bu ekran arasındaki fark nedir? Bu ürün dirençli panele sahiptir ve fiziksel baskıyla çalışır; eldivenle veya plastik kalemle tepki verirken akıllı telefonlardaki gibi çoklu dokunma işlevini desteklemez.
Ekran için harici bir 3.3V güç kaynağı bağlamak gerekir mi? Hayır, kart üzerinde yerleşik olarak bulunan AMS1117-3.3 regülatörü, geliştirme kartının 5V hattından aldığı gerilimi kendisi 3.3V seviyesine düşürerek ekrana iletir.
MicroSD kart okuyucu neden kartımı okumuyor? Hafıza kartının FAT16 veya FAT32 dosya sisteminde biçimlendirilmiş olması ve kapasitesinin standart SD kütüphanelerinin desteklediği sınırlarda olması gerekmektedir.
CON1 soketinin işlevi nedir? Kartın yan tarafında bulunan 34 pinli CON1 bağlantı noktası, kalkanın standart kart soketleri haricinde STM32 benzeri harici sistemlere şerit kablolarla bağlanabilmesi için sunulmuş bir arayüzdür.

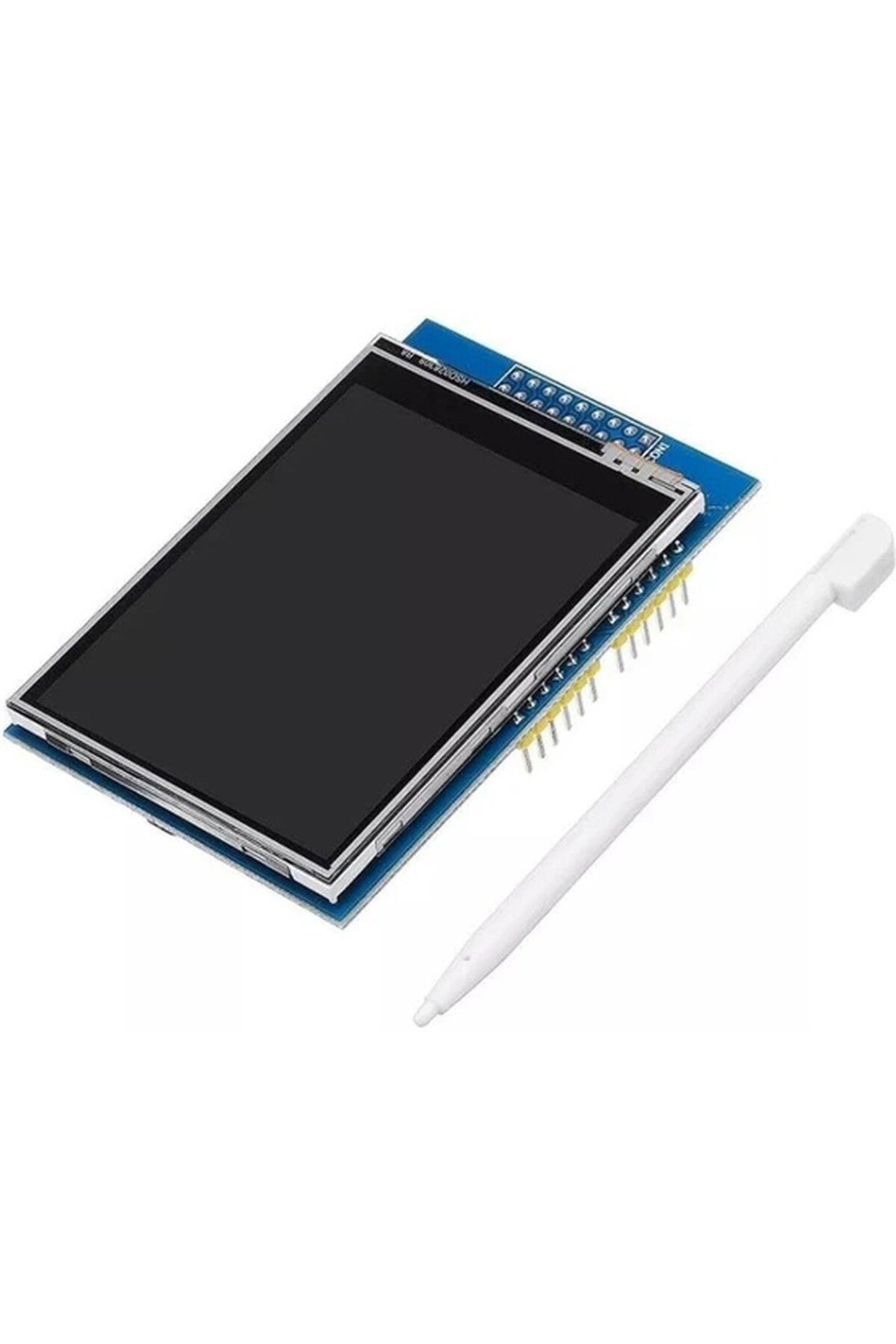

Paket İçeriği 1 adet 2.8 inç Dokunmatik TFT LCD Shield 1 adet Dirençli Dokunmatik Ekran Kalemi

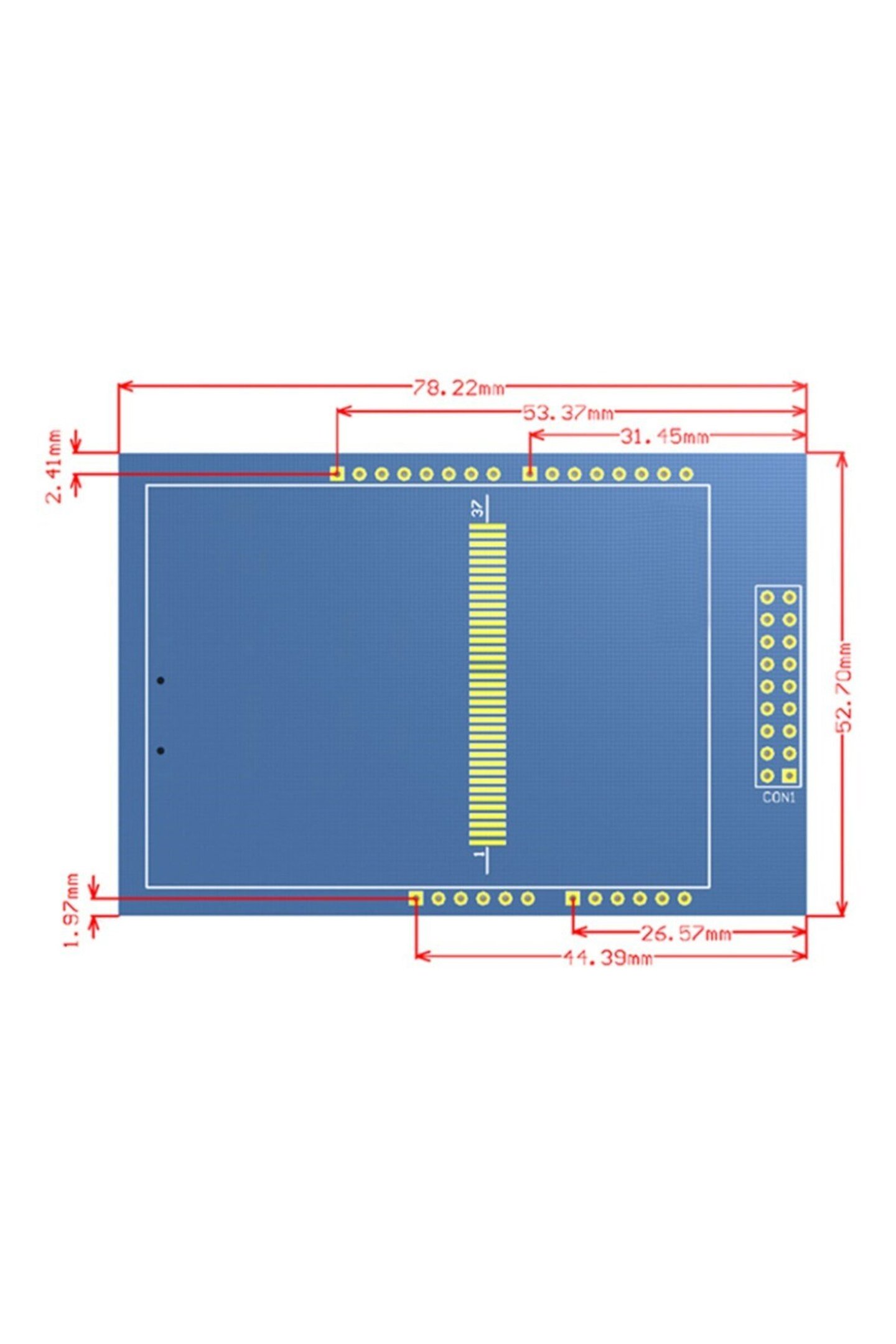

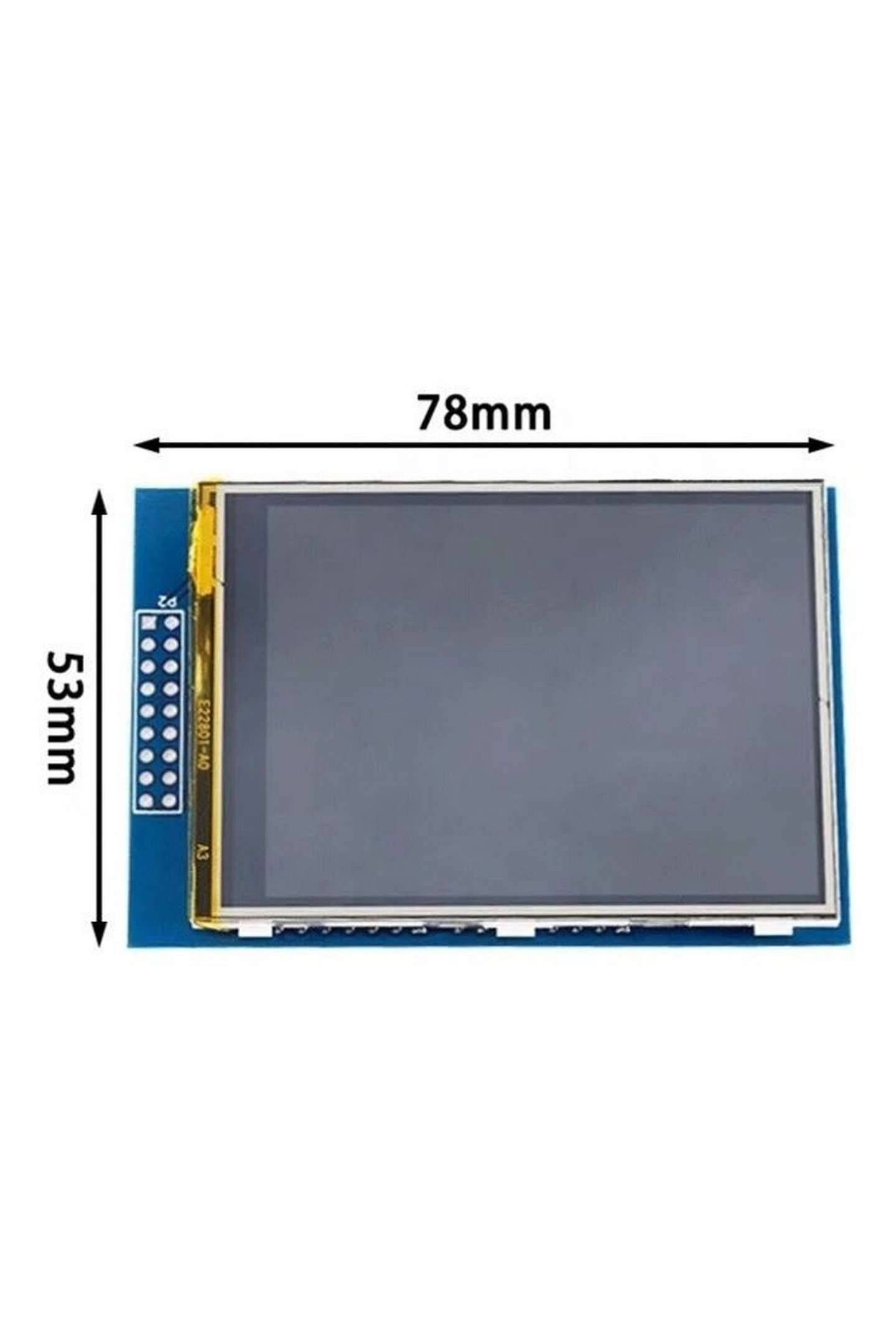

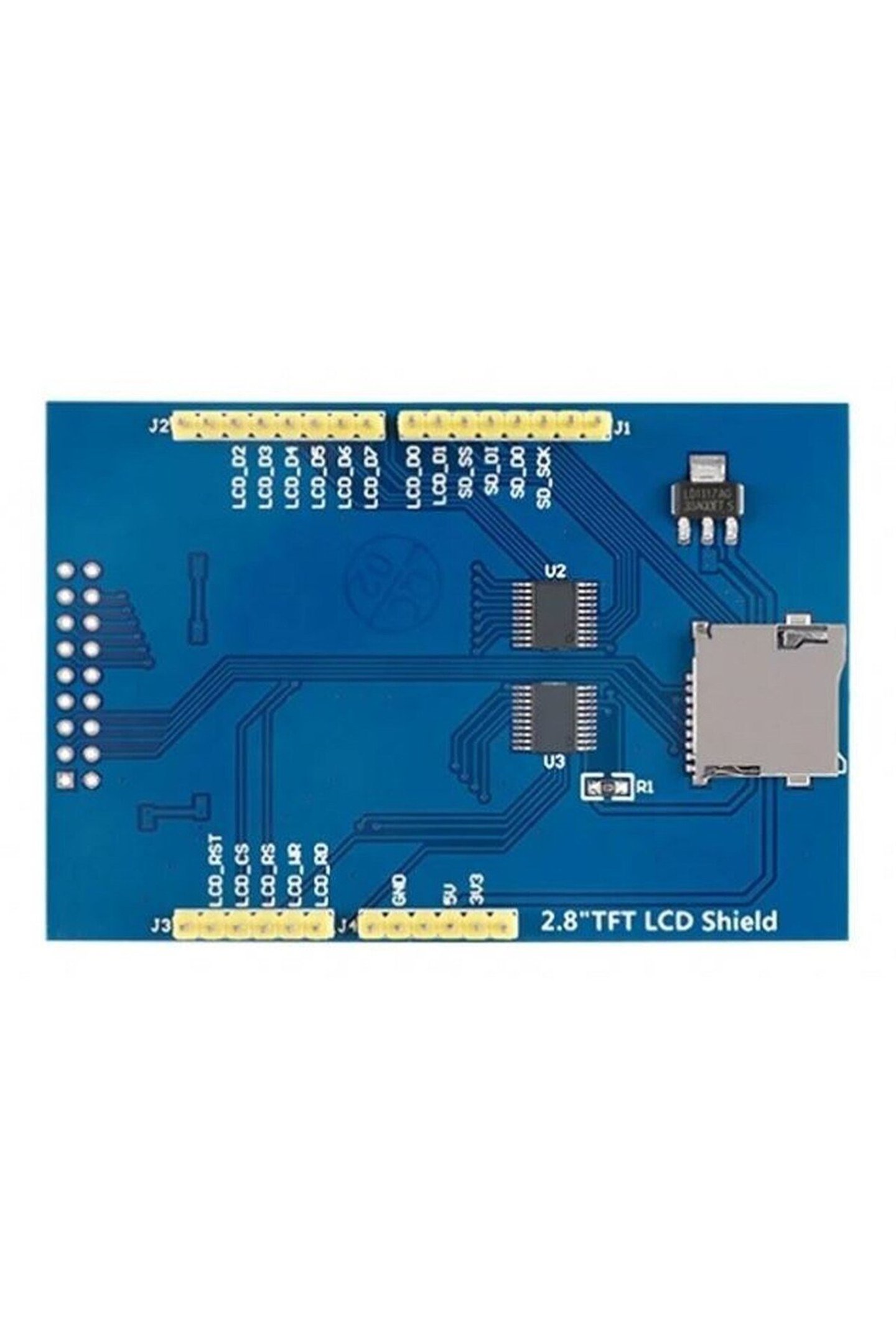

Teknik Özellikler Ürün Tipi: Renkli Grafik TFT LCD Ekran Kalkanı Ekran Boyutu: 2.8 inç diyagonal Çözünürlük: 240x320 Piksel RGB Panel Teknolojisi: TFT Aktif Matris Sıvı Kristal Ekran Renk Desteği: 262K / 65K Renk Derinliği Dokunmatik Teknolojisi: 4 Telli Dirençli Dokunmatik Yüzey Dokunmatik Aksesuarı: Plastik Dokunmatik Kalem Ekran Veri Arayüzü: 8 Bit Paralel Veri Yolu (D0 - D7) Ekran Kontrol Pinleri: LCD_CS, LCD_RS, LCD_WR, LCD_RD, LCD_RST Hafıza Kartı Yuvası: MicroSD (TF) Kart Soketi Kart Okuyucu Arayüzü: Donanımsal Seri Çevresel Arayüz (SPI) Kart Okuyucu Pinleri: SD_SS, SD_DI, SD_DO, SD_SCK Giriş Voltajı: 5 V DC Dahili Regülatör: AMS1117-3.3 LDO Gerilim Regülatörü Mantık Seviyesi Uyumluluğu: 5V ve 3.3V Toleranslı (Dahili Seviye Dönüştürücü Entegreli) Genişleme Arayüzü: CON1 34 Pin Çift Sıralı Bağlantı Soket Yuvası Pin Dizilimi: Standart Uno ve Mega R3 Kalkan Uyumlu Başlıklar Boyutlar: 78.22 mm x 52.70 mm Montaj Tipi: Geliştirme Kartı Üzerine Doğrudan Geçmeli Soket Montajı Uyumlu Platformlar: Arduino Uno R3, Arduino Mega 2560 R3 ve Uyumlu Geliştirme Kartları
<div id="rich-content-wrapper">
<h1>2.8 inç Dokunmatik TFT LCD Shield 240x320 Ekran Modülü SD Kartlı Dokunmatik Kalemli Proje Geliştirme Kartı Arduino Uyumlu</h1>
<h2>Renkli Grafik Ekranı ve Dahili Kart Okuyucu ile Net Görsel Arayüz ve Kolay Prototipleme Desteği</h2>

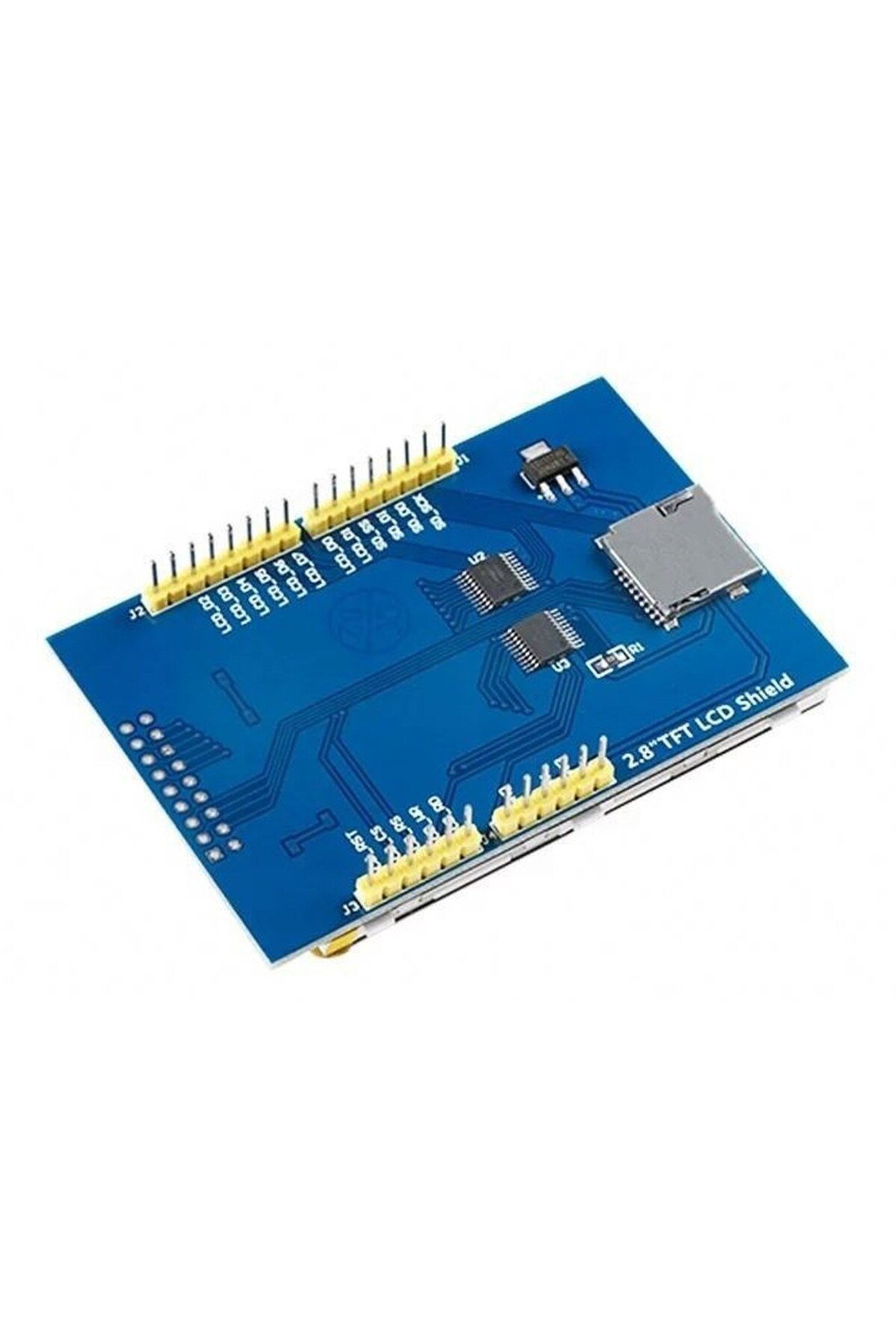

<p><b>Ürün Açıklaması</b><br> 2.8 inç Dokunmatik TFT LCD Shield, 240x320 çözünürlük, 8 bit paralel veri yolu ve MicroSD kart yuvası sunan renkli grafik ekran modülüdür. Geliştirme kartlarının üzerine doğrudan takılan yapısı sayesinde harici kablolama ihtiyacını ortadan kaldırır ve kullanıcı dostu görsel arayüzler tasarlamayı pratik hale getirir. Canlı renk sunumu ve hassas dokunmatik algılama kabiliyeti, projelerin profesyonel bir kontrol paneline kavuşmasını sağlar.<br> <br> Gelişmiş TFT panel mimarisi, yüksek kontrast oranı ve 262 bin renk desteği ile metinleri, geometrik şekilleri, simgeleri ve karmaşık grafikleri net bir biçimde görüntüler. Ekran üzerinde yer alan 4 telli dirençli dokunmatik katman, ürünle birlikte gelen özel ekran kalemiyle ya da hafif parmak baskısıyla hassas komutlar vermeyi mümkün kılar. Dahili seviye dönüştürücü entegreler ve yerleşik voltaj regülatörü, mantık hatlarını güvenle koruyarak istikrarlı bir çalışma ortamı sunar.<br> <br> Kartın arka yüzeyinde konumlandırılan standart MicroSD kart yuvası, harici depolama alanı sağlayarak büyük boyutlu görsel dosyaların, arayüz simgelerinin, yazı tiplerinin ve sensör veri günlüklerinin doğrudan ekrana aktarılmasını sağlar. Bu sayede mikrodenetleyicinin sınırlı dahili belleği gereksiz yere meşgul edilmez. Hobi projelerinden endüstriyel cihaz panellerine kadar uzanan geniş kullanım alanı, bu ekran kalkanını prototipleme süreçlerinin vazgeçilmez bir donanımı haline getirir.<br> <br> <b>2.8 inç Dokunmatik TFT LCD Shield Nedir ve Ne İşe Yarar</b><br> 2.8 inç Dokunmatik TFT LCD Shield, mikrodenetleyici projelerinde görsel çıktı almak ve dokunmatik girişlerle etkileşim kurmak amacıyla geliştirilmiş donanım kalkanıdır. Standart sıvı kristal ekran teknolojisini ince film transistör matrisiyle birleştiren bu panel, her pikselin bağımsız olarak denetlenmesine olanak tanır. Böylece yüksek tazeleme hızlarında bile net, akıcı ve renk doğruluğu yüksek görüntüler elde edilir.<br> <br> Bu donanımın temel işlevi, mikrodenetleyicinin işlediği sayısal verileri anlaşılır grafiklere dönüştürmek ve aynı zamanda kullanıcıdan gelen fiziksel temasları elektriksel koordinat verisi olarak sisteme aktarmaktır. 8 bit paralel veri yolu mimarisi, verilerin tek seferde sekiz bitlik paketler halinde aktarılmasını sağlayarak seri haberleşme arayüzlerine kıyasla çok daha hızlı ekran yenileme performansı ortaya koyar. Bu hız, buton tıklamaları, menü geçişleri ve grafik güncellemelerinde kullanıcıya gecikmesiz bir deneyim sunar.<br> <br> Ekran yüzeyini kaplayan dirençli dokunmatik film, esnek üst katman ile iletken alt katmandan meydana gelir. Kalem veya parmakla uygulanan mekanik baskı, iki iletken yüzeyin belirli bir noktada temas etmesini sağlar. Dahili analog kontrol pinleri üzerinden okunan gerilim dağılımı, mikrodenetleyici tarafından X ve Y koordinatlarına dönüştürülür. Bu mekanizma, nemli ortamlarda veya eldivenli kullanımlarda dahi güvenilir tepkiler vererek endüstriyel ve saha projelerinde kararlı bir arayüz deneyimi vadeder.<br> <br> Kartın arkasında yerleşik olarak bulunan voltaj regülasyonu ve mantık seviyesi uyarlama devresi, mikrodenetleyiciden gelen 5V seviyesindeki sinyalleri ekran panelinin ihtiyaç duyduğu 3.3V seviyesine düşürür. Bu sayede ek bir seviye dönüştürücü modüle gerek kalmaksızın sistem doğrudan beslenir. MicroSD kart soketi ise donanımsal çevresel arayüz üzerinden çalışarak görsel dosyaların ve veri kayıtlarının akıcı biçimde yönetilmesini garanti altına alır.<br> <br> <b>Öne Çıkan Özellikler</b><br> Geniş Görsel Alan: 2.8 inç diyagonal boyutuyla kompakt cihazlarda ideal okunabilirlik ve yeterli kontrol alanı sunar.<br> Yüksek Çözünürlük Kalitesi: 240x320 piksel matrisi sayesinde simgeler, metinler ve ayrıntılı grafikler son derece keskin görünür.<br> Canlı Renk Derinliği: 262 bin renge varan renk üretimi ile zengin görsel menüler ve renk kodlu göstergeler hazırlanabilir.<br> Hızlı Paralel Veri Yolu: 8 bitlik veri arayüzü sayesinde ekran yenileme süreleri kısalır ve animasyonlar akıcılaşır.<br> Dirençli Dokunmatik Yüzey: Parmak teması ve kutu içeriğindeki dokunmatik kalemle hassas koordinat algılaması gerçekleştirir.<br> Ergonomik Dokunmatik Kalem: İnce çizimler, hassas menü butonları ve imza benzeri girişler için özel plastik kalem içerir.<br> Dahili MicroSD Kart Soketi: Proje görsellerini ve sensör kayıtlarını depolamak için doğrudan donanımsal SPI arayüzüne sahiptir.<br> Doğrudan Tak Çalıştır Form Faktörü: Standart geliştirme kartlarının üzerine ek kablo bağlantısı yapmadan yerleşir.<br> Entegre Mantık Seviyesi Dönüştürücü: Dahili tampon entegreleri sayesinde 5V sinyalleri panel için güvenli seviyelere indirger.<br> Dahili Voltaj Regülatörü: Kart üzerindeki 5V besleme hattını 3.3V seviyesine düşürerek stabil panel ve aydınlatma enerjisi üretir.<br> Ekstra Genişleme Konnektörü: Kart üzerinde yer alan 34 pinli arayüz yuvası farklı kontrolcü kartlarıyla alternatif bağlantı olanağı tanır.<br> Düşük Enerji Tüketimi: Optimize edilmiş arka aydınlatma mimarisiyle taşınabilir sistemlerde dengeli bir güç profili sergiler.<br> <br> <b>Kullanım Alanları</b><br> Otomasyon Kontrol Panelleri: Ev otomasyonu, sera iklimlendirme ve atölye kontrol sistemlerinde sıcaklık, nem ve röle durumlarını gösteren merkezi dokunmatik panel olarak görev yapar. Kullanıcılar menü üzerinden ayar değerlerini pratik biçimde değiştirebilir.<br> <br> Taşınabilir Ölçüm ve Test Cihazları: Sahada kullanılan bataryalı test aletleri, multimetreler, sinyal jeneratörleri ve osiloskop projeleri için net bir bilgi ekranı oluşturur. Dirençli ekran dokusu eldivenle çalışmaya izin verdiği için zorlu saha koşullarına kolayca uyum sağlar.<br> <br> Hava İstasyonu ve Çevresel İzleme: İç ve dış ortam sensörlerinden toplanan hava kalitesi, rüzgar hızı, basınç ve sıcaklık bilgilerini grafikler halinde çizer. Arka plandaki MicroSD kart yuvası geçmişe dönük verileri düzenli aralıklarla depolayarak analiz imkanı verir.<br> <br> Eğitim ve Maker Projeleri: Robotik kodlama ve gömülü sistem eğitimi alan öğrenciler için görsel geri bildirim sunan kusursuz bir öğrenme aracıdır. Dokunmatik arayüz tasarımı, grafik kütüphaneleri ve donanımsal kalkan mantığının kavranmasını kolaylaştırır.<br> <br> Robotik Arayüzler ve Navigasyon: Mobil robot projelerinde batarya seviyesi, motor akımları, sensör haritaları ve durum bildirimlerini yansıtır. Kullanıcı ekran üzerindeki butonlara dokunarak otonom görev seçimlerini ve hareket komutlarını doğrudan verebilir.<br> <br> Laboratuvar ve Güç Kaynağı Göstergeleri: Ayarlanabilir gerilim ve akım sağlayan tezgah üstü laboratuvar güç kaynaklarında anlık değerleri, güç eğrilerini ve koruma sınırlarını yüksek çözünürlüklü biçimde izlemek için kullanılır.<br> <br> Oyun ve Eğlence Donanımları: Basit retro oyun projeleri, etkileşimli bulmacalar ve dijital çizim tahtaları tasarlamak isteyen meraklılar için dokunmatik kalemle birlikte mükemmel bir platform desteği sunar.<br> <br> Veri Kaydedici ve Raporlama Aygıtları: Üretim hatlarında sayım, sıcaklık izleme veya arıza kaydı tutan donanımlarda anlık durumu renkli uyarılarla gösterir ve raporları doğrudan hafıza kartına kaydeder.<br> <br> <b>Uyumluluk, Bağlantı ve Kullanım</b><br> 2.8 inç Dokunmatik TFT LCD Shield, standart geliştirme kartı yerleşimine sahip donanımlarla tam uyumlu pin dizilimine sahiptir. Kartın altındaki pinler mikrodenetleyici kartının dişi soketlerine doğrudan oturacak biçimde tasarlanmıştır. Bu sayede breadboard veya karmaşık kablo demetleri kullanılmasına gerek kalmaz.<br> <br> Pin ve Terminal Açıklamaları:<br> LCD_RST: Ekran denetleyicisini başlangıç durumuna getiren sıfırlama hattıdır, kartın A4 analog pinine bağlanır.<br> LCD_CS: Ekran sürücüsünü aktif hale getiren çip seçim hattıdır, kartın A3 analog pinine bağlanır.<br> LCD_RS: Veri ve komut ayrımını gerçekleştiren kayıt seçim hattıdır, kartın A2 analog pinine bağlanır.<br> LCD_WR: Ekrana veri yazma işlemlerini zamanlayan yazma sinyali hattıdır, kartın A1 analog pinine bağlanır.<br> LCD_RD: Ekrandan veri ve durum okumayı sağlayan okuma hattıdır, kartın A0 analog pinine bağlanır.<br> LCD_D0: 8 bitlik paralel veri yolunun en düşük değerli bit hattıdır, kartın D8 dijital pinine bağlanır.<br> LCD_D1: 8 bitlik paralel veri yolunun ikinci veri bit hattıdır, kartın D9 dijital pinine bağlanır.<br> LCD_D2: 8 bitlik paralel veri yolunun üçüncü veri bit hattıdır, kartın D2 dijital pinine bağlanır.<br> LCD_D3: 8 bitlik paralel veri yolunun dördüncü veri bit hattıdır, kartın D3 dijital pinine bağlanır.<br> LCD_D4: 8 bitlik paralel veri yolunun beşinci veri bit hattıdır, kartın D4 dijital pinine bağlanır.<br> LCD_D5: 8 bitlik paralel veri yolunun altıncı veri bit hattıdır, kartın D5 dijital pinine bağlanır.<br> LCD_D6: 8 bitlik paralel veri yolunun yedinci veri bit hattıdır, kartın D6 dijital pinine bağlanır.<br> LCD_D7: 8 bitlik paralel veri yolunun en yüksek değerli bit hattıdır, kartın D7 dijital pinine bağlanır.<br> SD_SS: MicroSD kart modülünün SPI seçim hattıdır, kartın D10 dijital pinine bağlanır.<br> SD_DI: MicroSD kart veri giriş hattıdır, kartın D11 MOSI dijital pinine bağlanır.<br> SD_DO: MicroSD kart veri çıkış hattıdır, kartın D12 MISO dijital pinine bağlanır.<br> SD_SCK: MicroSD kart saat sinyali hattıdır, kartın D13 SCK dijital pinine bağlanır.<br> 5V: Kartın dahili regülatörünü ve arka aydınlatmasını besleyen ana pozitif enerji giriş pinidir.<br> 3V3: Gerekli durumlarda alternatif referans voltajı sunan yardımcı besleme giriş pinidir.<br> GND: Sistemin ortak toprak referans hattıdır.<br> CON1: Kartın kenarındaki 34 pinli çift sıralı genişleme soketi olup harici mikrodenetleyici kartlarıyla doğrudan kablolama için tasarlanmıştır.<br> <br> Bağlantı ve Kurulum Aşamaları:<br> Öncelikle ana mikrodenetleyici kartınızın enerjisinin tamamen kesildiğinden emin olunuz. Kalkanın alt yüzeyinde bulunan erkek pinleri, geliştirme kartınızın dişi header yuvalarına hizalayınız. Pinlerin eğrilmemesine dikkat ederek modülü hafif ve dengeli bir baskıyla yuvalara tam olarak oturtunuz. Kalkanın geliştirme kartı üzerine tam temas ettiğini ve kenarlarda boşluk kalmadığını gözle kontrol ediniz.<br> <br> Ardından MicroSD kart işlevini kullanmak istiyorsanız, FAT16 veya FAT32 dosya formatında biçimlendirilmiş hafıza kartınızı kalkanın arkasındaki metal yuvaya dikkatlice yerleştiriniz. Kartın yerine kilitlendiğinden emin olunuz. Geliştirme kartınıza USB kablosu aracılığıyla enerji veriniz. Ekranın arka aydınlatmasının yandığını gözlemleyiniz.<br> <br> Son olarak yazılım geliştirme ortamınızda popüler ve açık kaynak kodlu MCUFRIEND_kbv, Adafruit_GFX ve TouchScreen kütüphanelerini kurunuz. Kütüphanenin sunduğu grafik test örneklerini yükleyerek ekranın kontrolcü kimliğini doğrulayınız. Dokunmatik yüzeyin tam koordinat hassasiyeti sunabilmesi için kütüphane içerisindeki dokunmatik kalibrasyon taslağını çalıştırıp ekranın dört köşesindeki referans noktalarına ürün kalemiyle dokunarak kalibrasyon parametrelerini ana kodunuza kaydediniz.<br> <br> Uyumlu Platformlar:<br> Bu kalkan modülü Arduino Uno R3, Arduino Mega 2560 R3, Arduino Leonardo ve benzer soket yerleşimine sahip geliştirme kartları ile uyumludur. 34 pinli CON1 genişleme arayüzü sayesinde STM32 tabanlı harici geliştirme kartları ile de uyumlu bağlantı kurulabilir.<br> <br> <b>Avantajlar ve Faydalar</b><br> Zaman Kazandıran Kalkan Mimarisi: Jumper kablo karmaşasını ve breadboard üzerindeki gevşek hat risklerini tamamen ortadan kaldırır. Geliştirme kartının üzerine saniyeler içinde takılarak projelerin donanım kurulum süresini kayda değer oranda kısaltır.<br> <br> Güvenli Entegre Dönüştürücüler: Dahili seviye tamponları sayesinde mikrodenetleyicinin 5V lojik çıkışlarının hassas TFT ekran camına zarar vermesini önler. Donanım ömrünü uzatarak uzun vadeli güvenilirlik sunar.<br> <br> Çift İşlevli Depolama ve Görsel Alan: Ekrana ek olarak aynı devre üzerinde MicroSD kart okuyucu barındırması, fazladan bir modül takma ihtiyacını bitirir ve kartın fiziksel alanından azami oranda tasarruf edilmesini sağlar.<br> <br> Mekanik Dayanım ve Düşük Titreşim Hassasiyeti: Kart üzerine doğrudan oturan pin yapısı sayesinde hareketli robotlarda ve titreşimli makinelerde kablo çıkması sorununu engeller. Kararlı ve kesintisiz görsel aktarım sağlar.<br> <br> Açık Kaynak Kod Desteği: Geniş geliştirici toplulukları tarafından hazırlanan zengin grafik ve dokunmatik kütüphaneleriyle eksiksiz uyum içinde çalışır. Hazır fonksiyonlar sayesinde yazı tipleri, butonlar ve grafik çizimleri zahmetsizce kodlanır.<br> <br> <b>Kimler İçin Uygundur</b><br> Elektronik ve Robotik Hobi Kullanıcıları: Projelerini basit karakter LCD ekranların ötesine taşımak, renkli menüler ve dokunmatik düğmeler tasarlamak isteyen maker toplulukları için idealdir.<br> <br> Mühendislik ve Teknik Alan Öğrencileri: Mikrodenetleyici mimarisi, paralel veri aktarımı, SPI haberleşme protokolü ve kullanıcı arayüzü programlama konularında pratik deneyim kazanmak isteyen öğrenciler için kusursuz bir laboratuvar aracıdır.<br> <br> Eğitmenler ve Robotik Kodlama Atölyeleri: Sınıf içi uygulamalarda kablo karmaşasını engelleyerek öğrencilerin doğrudan görsel programlamaya ve algoritma kurmaya odaklanmasını hedefleyen öğretmenler için büyük kolaylık sunar.<br> <br> Prototip Geliştiriciler ve Girişimciler: Piyasaya sunulacak bir endüstriyel cihazın, medikal aygıtın veya otomasyon kutusunun ön prototipini hızlıca müşterilere sunmak isteyen mühendisler için maliyetsiz bir sunum aracıdır.<br> <br> Teknik Servis ve Atölye Çalışanları: Test tezgahlarında hızlı arayüz ihtiyacı duyan, voltaj ve sıcaklık değerlerini tek bakışta renkli grafiklerle izlemek isteyen teknik personel için son derece pratik bir çözümdür.<br> <br> <b>Doğru Ürünü Seçerken Dikkat Edilecekler</b><br> Geliştirme Kartı Pin Uyumluluğu: Bu kalkan Uno ve Mega form faktörüne tam oturur. Farklı pin dizilimine sahip küçük boyutlu geliştirme kartları kullanılıyorsa pinlerin jumper kablolar aracılığıyla tek tek bağlanması gerekeceği göz önünde bulundurulmalıdır.<br> <br> Pin Paylaşımı ve Boşta Kalan Hatlar: 8 bit paralel arayüz ve SD kart donanımı, geliştirme kartı üzerindeki dijital D2-D13 pinleri ile analog A0-A4 pinlerinin tamamını kullanır. Bu durum, projede çok sayıda harici sensör kullanılacaksa I2C veri yolunun veya Mega benzeri çok pinli kartların tercih edilmesini gerektirebilir.<br> <br> Dokunmatik Panel Tercihi: Ürün 4 telli dirençli dokunmatik mimariye sahiptir. Akıllı telefonlardaki kapasitif ekranlar gibi çoklu dokunmayı desteklemez, mekanik temas esasına göre tek nokta algılar. İnce menü seçimleri için dokunmatik kalemle kullanılması önerilir.<br> <br> Yazılımsal Sürücü Kodu Kontrolü: Farklı üretim serilerinde ekran kontrol entegresi ILI9341 veya SPFD5408 türevi olabilmektedir. Kodlama aşamasında kütüphanenin ID okuma örneği çalıştırılmalı ve tespit edilen kontrolcü kimliğine göre grafik başlatma fonksiyonu çağrılmalıdır.<br> <br> Besleme Akımı Kapasitesi: Ekranın arka aydınlatması ve mantık devresi yaklaşık 100-150 mA aralığında akım tüketebilir. Geliştirme kartının bilgisayar USB portundan veya kaliteli bir harici 5V güç kaynağından yeterli akımla beslendiğinden emin olunmalıdır.<br> <br> <b>Güvenli Kullanım, Bakım ve Saklama</b><br> Ekran Yüzeyinin Korunması: Dirençli dokunmatik panel esnek bir üst katmana sahiptir. Yüzeye metal tornavida, cımbız veya keskin sert nesnelerle kesinlikle bastırılmamalıdır; seçimler kutu içeriğindeki özel plastik kalem veya yumuşak parmak ucuyla yapılmalıdır.<br> <br> Statik Elektrik Önlemleri: Kalkanı kutusundan çıkarırken ve karta takarken elektrostatik boşalmalara karşı dikkatli olunmalı, devre üzerindeki entegrelerin metal bacaklarına doğrudan çıplak elle dokunulmamalıdır.<br> <br> Mekanik Montaj Güvenliği: Kalkan geliştirme kartına takılıp çıkarılırken kenarlardan eşit kuvvet uygulanmalıdır. Tek bir köşeden zorlayarak çekmek alt yüzeydeki uzun erkek header pinlerinin bükülmesine veya kırılmasına yol açabilir.<br> <br> Temizlik ve Toz Bakımı: Ekran yüzeyinde biriken parmak izleri ve tozlar yalnızca mikrofiber gözlük beziyle, hafifçe silinerek temizlenmelidir. Aşındırıcı kimyasallar, tiner, aseton veya yoğun alkol içeren çözücüler ekrana doğrudan püskürtülmemelidir.<br> <br> Saklama ve Çalışma Koşulları: Ürün yüksek nem, doğrudan güneş ışığı ve yoğun ısı kaynaklarından uzakta muhafaza edilmelidir. Nemli ortamlarda PCB üzerindeki açık lehim hatlarında oksitlenme meydana gelebileceğinden kuru ve havadar kutularda saklanması tavsiye edilir.<br> <br> <b>2.8 inç Dokunmatik TFT LCD Shield Hakkında Sık Sorulan Sorular</b><br> <b>Bu ekran kalkanı hangi geliştirme kartlarına doğrudan takılabilir?</b><br> Standart pin dizilimine sahip Uno R3 ve Mega 2560 R3 geliştirme kartlarının üzerine doğrudan hiçbir kablo gerekmeden tam olarak oturur.<br> <br> <b>Dokunmatik ekran parmakla kullanılabilir mi yoksa kalem şart mı?</b><br> Dirençli dokunmatik panel mekanik basınca duyarlı olduğu için parmak ucu veya tırnakla da algılama yapar ancak küçük arayüz butonlarında hassasiyet için plastik dokunmatik kalem tercih edilmelidir.<br> <br> <b>MicroSD kart yuvası ne amaçla kullanılır?</b><br> Hafıza kartı yuvası, mikrodenetleyicinin dahili hafızasına sığmayan büyük simgeleri, yazı tiplerini, tam ekran görsel dosyalarını ve sensör veri günlüklerini depolamak için kullanılır.<br> <br> <b>Kalkan takıldığında kart üzerinde boş pin kalır mı?</b><br> Uno kartında dijital ve analog pinlerin büyük bölümü ekran ve SD kart tarafından kullanılır; boşta kalan hat ihtiyacı için Mega 2560 kartı kullanılması genişleme imkanı sağlar.<br> <br> <b>Ekranın sürücü entegresi nasıl tespit edilir?</b><br> Açık kaynaklı MCUFRIEND_kbv kütüphanesinin LCD ID okuma taslağı karta yüklenerek seri port ekranı üzerinden kontrolcü entegre kodu saniyeler içinde öğrenilebilir.<br> <br> <b>Arka aydınlatmanın parlaklığı yazılımla kısılabilir mi?</b><br> Varsayılan donanım yapısında arka aydınlatma dahili 3.3V regülatör çıkışına bağlıdır ve sabit parlaklıkta yanar; ancak arka yüzeydeki kontrol hattı lehimlenerek PWM pinine aktarılırsa kısılabilir.<br> <br> <b>Kapasitif dokunmatik ekranlar ile bu ekran arasındaki fark nedir?</b><br> Bu ürün dirençli panele sahiptir ve fiziksel baskıyla çalışır; eldivenle veya plastik kalemle tepki verirken akıllı telefonlardaki gibi çoklu dokunma işlevini desteklemez.<br> <br> <b>Ekran için harici bir 3.3V güç kaynağı bağlamak gerekir mi?</b><br> Hayır, kart üzerinde yerleşik olarak bulunan AMS1117-3.3 regülatörü, geliştirme kartının 5V hattından aldığı gerilimi kendisi 3.3V seviyesine düşürerek ekrana iletir.<br> <br> <b>MicroSD kart okuyucu neden kartımı okumuyor?</b><br> Hafıza kartının FAT16 veya FAT32 dosya sisteminde biçimlendirilmiş olması ve kapasitesinin standart SD kütüphanelerinin desteklediği sınırlarda olması gerekmektedir.<br> <br> <b>CON1 soketinin işlevi nedir?</b><br> Kartın yan tarafında bulunan 34 pinli CON1 bağlantı noktası, kalkanın standart kart soketleri haricinde STM32 benzeri harici sistemlere şerit kablolarla bağlanabilmesi için sunulmuş bir arayüzdür.<br> <br> <b>Paket İçeriği</b><br> 1 adet 2.8 inç Dokunmatik TFT LCD Shield<br> 1 adet Dirençli Dokunmatik Ekran Kalemi<br> <br> <b>Teknik Özellikler</b><br> Ürün Tipi: Renkli Grafik TFT LCD Ekran Kalkanı<br> Ekran Boyutu: 2.8 inç diyagonal<br> Çözünürlük: 240x320 Piksel RGB<br> Panel Teknolojisi: TFT Aktif Matris Sıvı Kristal Ekran<br> Renk Desteği: 262K / 65K Renk Derinliği<br> Dokunmatik Teknolojisi: 4 Telli Dirençli Dokunmatik Yüzey<br> Dokunmatik Aksesuarı: Plastik Dokunmatik Kalem<br> Ekran Veri Arayüzü: 8 Bit Paralel Veri Yolu (D0 - D7)<br> Ekran Kontrol Pinleri: LCD_CS, LCD_RS, LCD_WR, LCD_RD, LCD_RST<br> Hafıza Kartı Yuvası: MicroSD (TF) Kart Soketi<br> Kart Okuyucu Arayüzü: Donanımsal Seri Çevresel Arayüz (SPI)<br> Kart Okuyucu Pinleri: SD_SS, SD_DI, SD_DO, SD_SCK<br> Giriş Voltajı: 5 V DC<br> Dahili Regülatör: AMS1117-3.3 LDO Gerilim Regülatörü<br> Mantık Seviyesi Uyumluluğu: 5V ve 3.3V Toleranslı (Dahili Seviye Dönüştürücü Entegreli)<br> Genişleme Arayüzü: CON1 34 Pin Çift Sıralı Bağlantı Soket Yuvası<br> Pin Dizilimi: Standart Uno ve Mega R3 Kalkan Uyumlu Başlıklar<br> Boyutlar: 78.22 mm x 52.70 mm<br> Montaj Tipi: Geliştirme Kartı Üzerine Doğrudan Geçmeli Soket Montajı<br> Uyumlu Platformlar: Arduino Uno R3, Arduino Mega 2560 R3 ve Uyumlu Geliştirme Kartları</p>
</div>
Ürün çok güzel yumuşacık bir kumaşı var boyu ideal sadece çizli renk kahve rengi diye almıştım hardal sarısına gibi rengi ama gayet uyumlu oldu hoşumuza gitti
Giyim
Ayakkabı
Aksesuar
Elektronik
Anne & Bebek & Çocuk
Ev & Mobilya
Kozmetik & Kişisel Bakım
Spor & Outdoor
Yaşam
Süpermarket
İptal, İade ve Değişim Nasıl Yapılır?
Bu ürüne henüz yorum yazılmadı. İlk yorumu yazmak ister misin?
Yorum Yaz
