12V 200 RPM Redüktörlü Mikro DC Motor GA12-N20 12mm Metal Dişli D Şaftlı Kompakt Elektronik Mekanizma ve Robotik Proje Sürücüsü
Arduino Uyumlu Dişli Kutulu Motor Mekatronik ve Robotik Sistemler İçin Hassas Mekanik Aktüatör

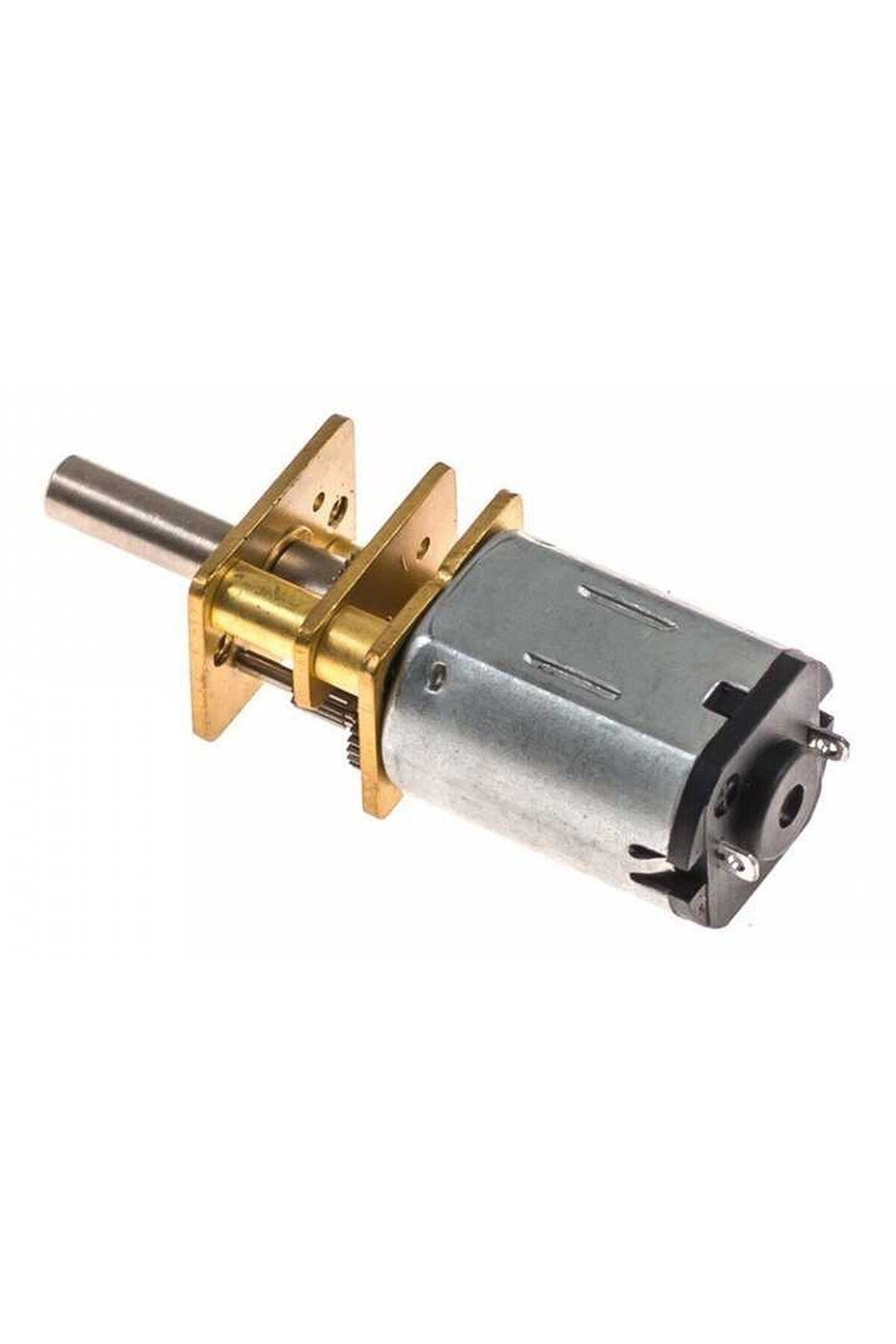

Ürün Açıklaması 12V 200 RPM Redüktörlü Mikro DC Motor GA12-N20, robotik ve otomasyonda yüksek tork üreten 12mm metal dişli kutulu minyatür bir doğru akım tahrik bileşenidir. Aşınmaya dayanıklı pirinç plakalı tam metal düz dişli mekanizması ve kaymayı önleyen 3mm D tipi kesik şaftı sayesinde minyatür boyutlarda üstün mekanik kararlılık sunar. Çift yönlü polarite değişimi ve darbe genişlik modülasyonu destekleyen yapısıyla hobi projelerinden endüstriyel mekatronik uygulamalara kadar güvenilir hareket denetimi sağlar.
GA12-N20 Redüktörlü Mikro DC Motor Nedir ve Ne İşe Yarar? GA12-N20 redüktörlü mikro DC motor, kompakt fiziksel boyutlarda yüksek döndürme kuvveti ve kontrollü dönüş devri elde etmek amacıyla geliştirilmiş fırçalı bir doğru akım tahrik ünitesidir. Temel motor gövdesi, içerisinde sabit mıknatıslar, sarımlı bir armatür çekirdeği ve değerli metal alaşımlı fırça kollektör düzeneği barındıran standart N20 mikro motor mimarisine dayanır. Doğru akım uygulandığında armatür sargılarında oluşan elektromanyetik alan ile gövdedeki sabit mıknatıslar arasındaki etkileşim, motor çekirdeğinin dakikada 15.000 ila 30.000 devir gibi çok yüksek hızlarda ve buna karşılık oldukça düşük tork seviyesinde dönmesini sağlar. Bu yalın yüksek devir yapısı, doğrudan tekerlek sürme veya mekanik yük taşıma gerektiren hassas uygulamalar için tek başına elverişli değildir.
Redüktör bölümü tam bu noktada devreye girerek motorun yüksek açısal devrini mekanik bir avantaja dönüştürür. Motor gövdesinin ön yüzüne entegre edilen 12 mm x 10 mm kesitindeki minyatür dişli kutusu, ardışık olarak birbiriyle eşleşen çok kademeli çelik pinyonlar ve pirinç düz dişlilerden oluşur. Mekanik redüksiyon prensibi gereğince motorun yüksek hızı belirli bir dişli oranı üzerinden düşürülürken, açısal momentumun ve enerjinin korunumu ilkesi doğrultusunda çıkış şaftındaki tork devir düşüşüyle doğru orantılı olarak katlanarak artar. Böylece 12V besleme altında serbest dönme hızı dakikada 200 devir (RPM) seviyesine indirgenirken, küçük boyutuna oranla son derece tatminkar bir mekanik itme ve çekme kuvveti elde edilir.
Ürünün mekanik karkas yapısı, zorlu çalışma ortamlarında yapısal bütünlüğünü koruyacak biçimde tasarlanmıştır. Ön ve ara taşıyıcı plakalar sertleştirilmiş pirinç alaşımından presleme teknikleriyle imal edilmiştir. Dişli millerinin bu pirinç plakalara yataklanması, eksenel kaçıklıkları önler ve çalışma sırasında meydana gelebilecek sarsıntıları dengeler. Motor milinin çıkış noktasına yerleştirilen pirinç burç yataklama bileşeni, radyal kuvvetleri dengeli biçimde karşılar. Arka tarafta bulunan dayanıklı polimer fırça kapağı ise iki adet delikli lehim terminalini barındırarak güvenli elektriksel bağlantı kurulmasını kolaylaştırır. Ön plakada yer alan standart metrik montaj delikleri, motorun herhangi bir robotik şaseye veya mekanizma duvarına rijit şekilde vidalanmasını temin eder.
Bu mikro redüktörlü motorun kullanıcılara sunduğu temel değer; karmaşık, ağır ve yer kaplayan harici kayış, kasnak veya zincir aktarma mekanizmalarına ihtiyaç duymadan, doğrudan tahrik sağlayan eksiksiz bir minyatür aktüatör çözümü sunmasıdır. Geliştiriciler, yalnızca iki kablo bağlantısı üzerinden doğru akım uygulayarak mekanizmalarını hemen harekete geçirebilir. Polarite yönünün değiştirilmesiyle dönüş yönünün zahmetsizce tersine çevrilebilmesi, motorun çift yönlü robotik yürüyüş sistemlerinde, açma ve kapama mekanizmalarında ve hassas konumlandırma gerektiren lineer kızak düzeneklerinde temel bir hareket kaynağı olarak tercih edilmesini sağlar.
Öne Çıkan Özellikler GA12-N20 12V 200 RPM redüktörlü mikro DC motorun tasarımında ve performansında öne çıkan temel teknik ayrıntılar şunlardır:

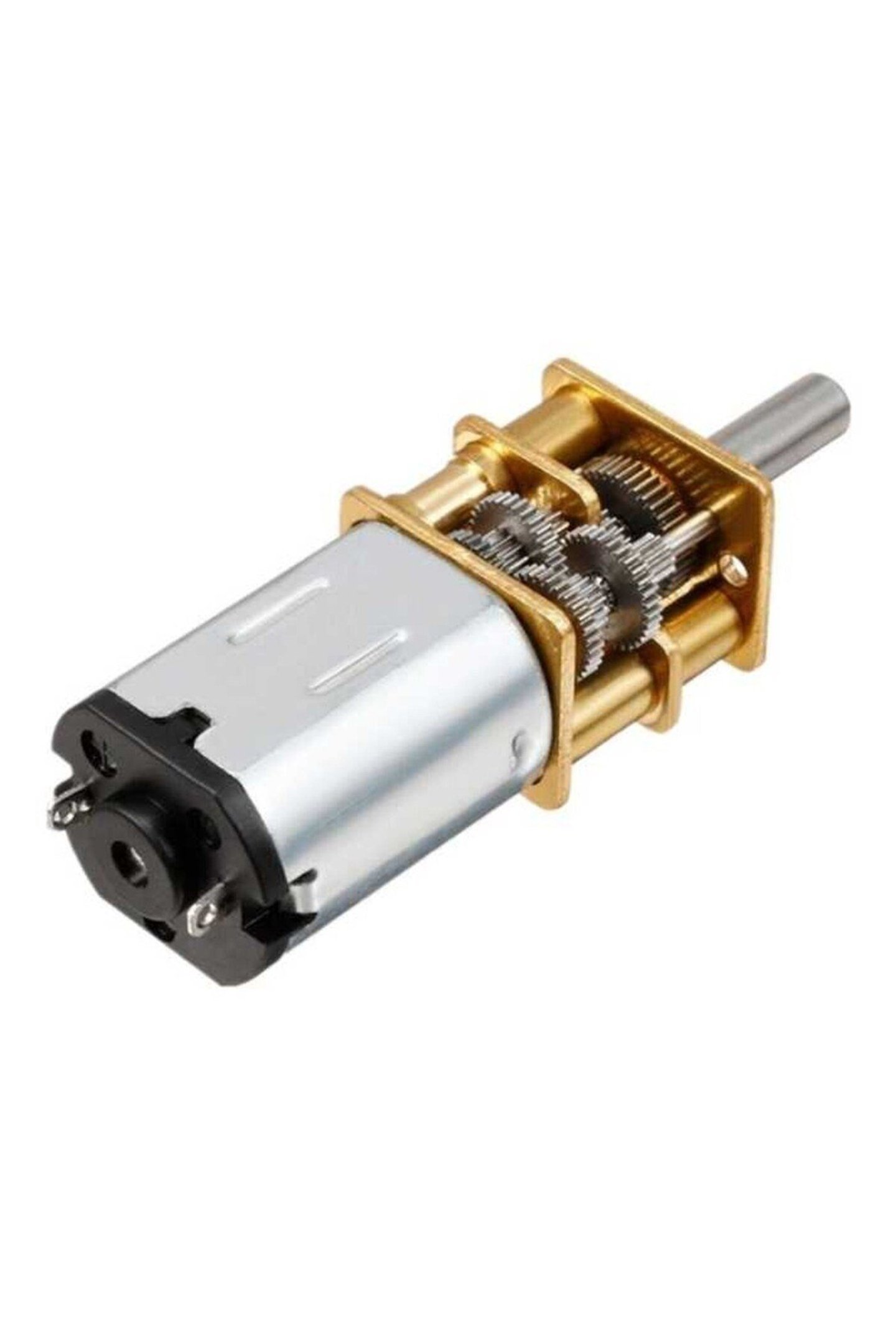

Tam Metal Dişli Kutusu Mimarisi: Plastik dişli kutularının aksine yüksek yük altında sıyrılma ve diş kırma riskini ortadan kaldıran, aşınmaya dirençli çelik pinyonlar ve pirinç ara dişlilerden oluşan dayanıklı redüksiyon mekanizması.
12V Gerilim Altında 200 RPM Nominal Hız: 12 Volt doğru akım beslemesi sağlandığında çıkış milinde dakikada 200 devir üreterek mikro robotlar ve otomatik mekanizmalar için ideal hız ve tork dengesi sunar.

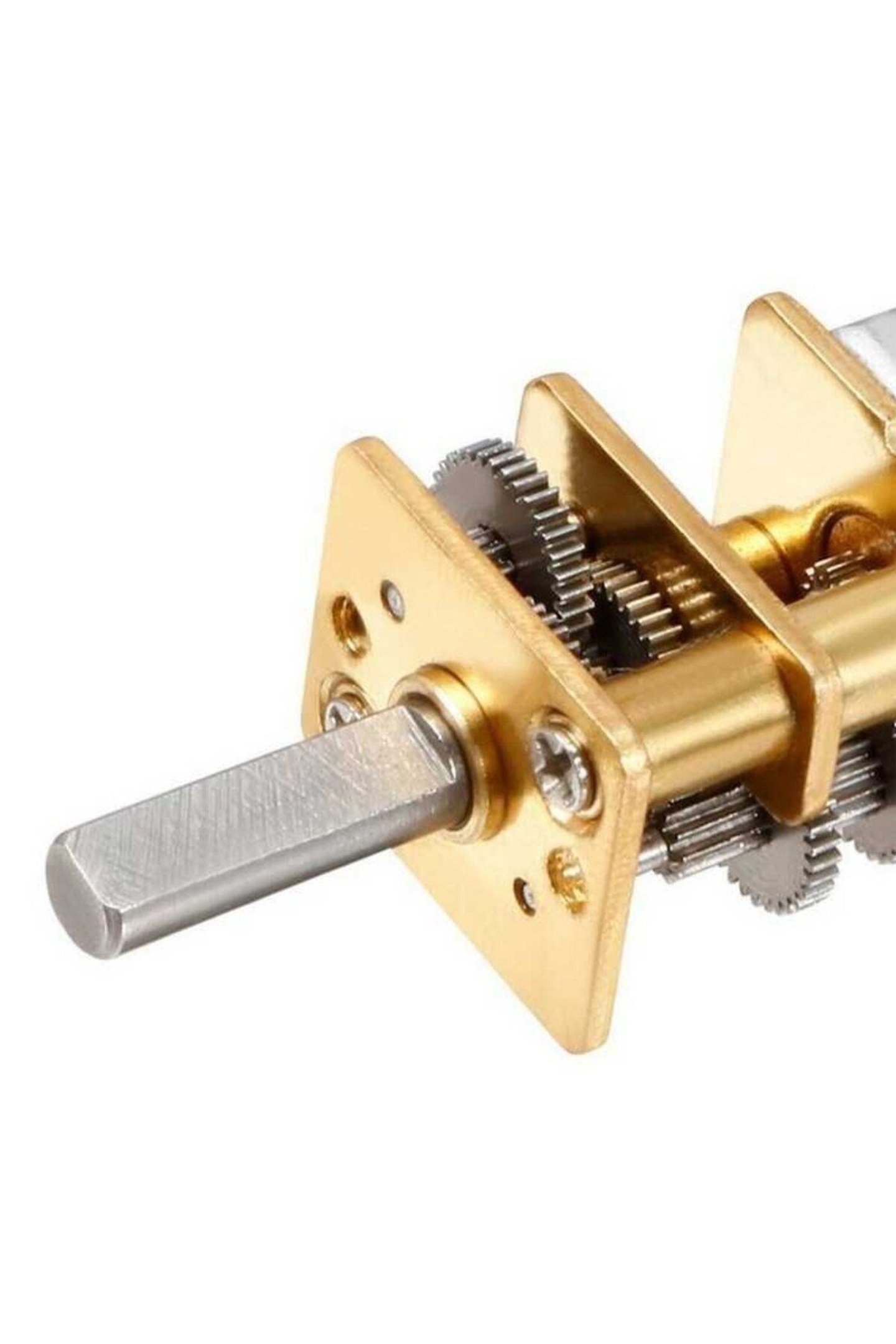

3mm D Tipi Kesik Şaft Tasarımı: 10 mm uzunluğundaki çıkış milinin bir yüzeyi düz olarak taşlanmıştır; bu geometri tekerlek, kasnak veya kaplin sabitleme vidalarının mile kilitlenmesini sağlayarak kaymayı ve patinajı engeller.

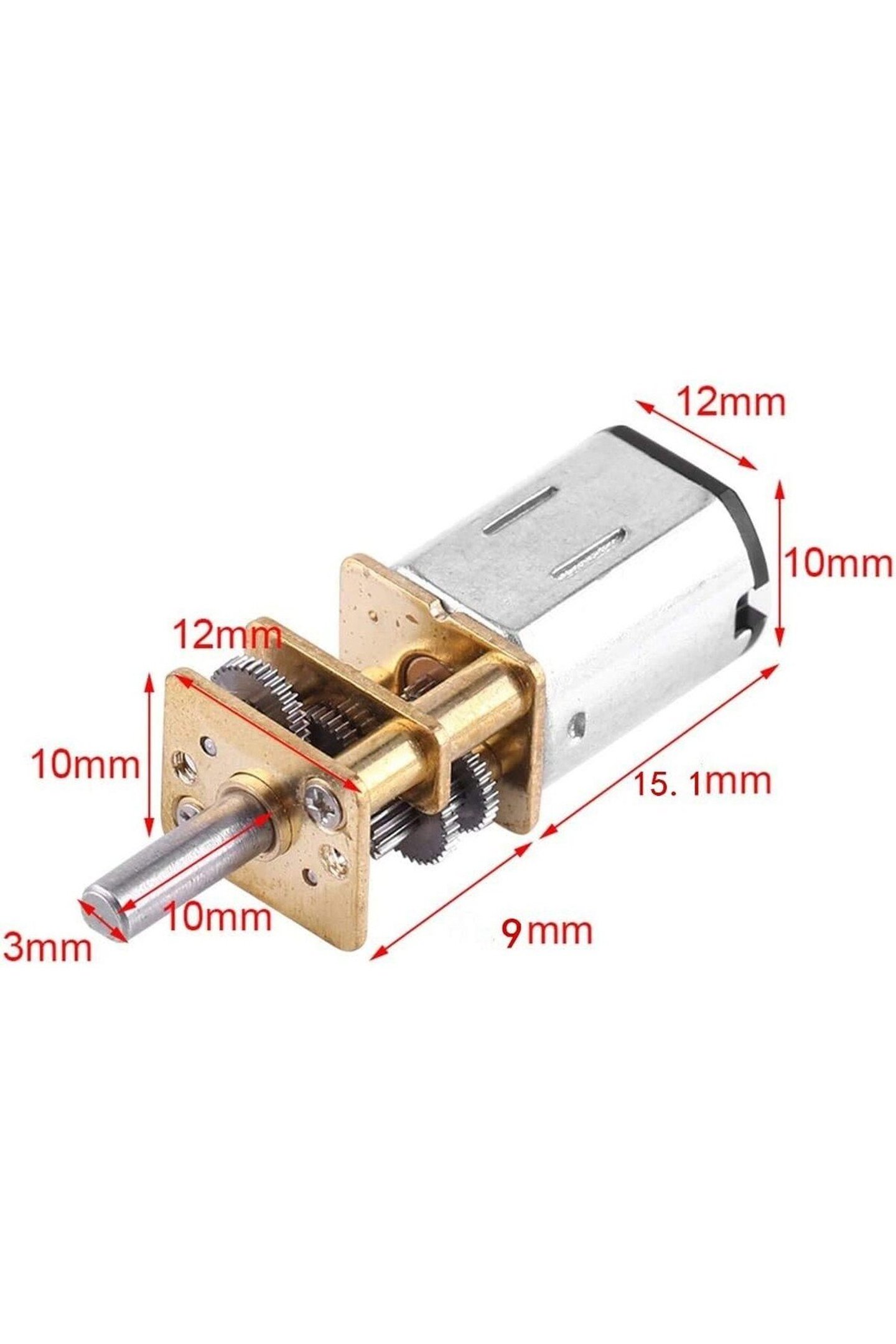

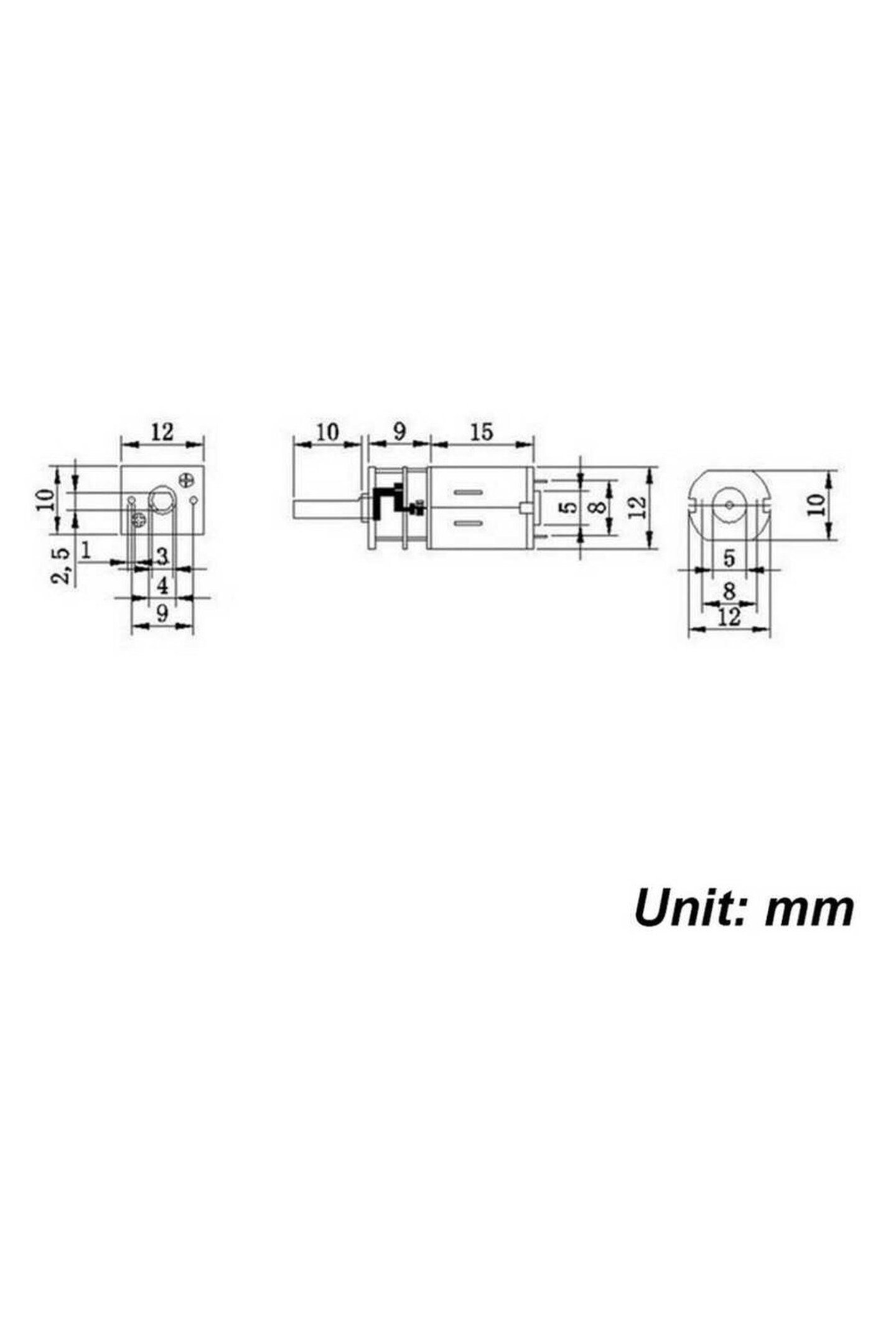

12mm x 10mm Ultra Kompakt Boyutlar: Yalnızca 12 mm genişliğe ve 10 mm yüksekliğe sahip mikro kesiti sayesinde hacim kısıtı bulunan minyatür robot projelerinde ve taşınabilir cihaz muhafazalarında kusursuz yer tasarrufu sağlar.
Dengeli Akım Çekimi ve Enerji Verimliliği: Boşta yaklaşık 50-70 mA, normal yük altında 150-250 mA ve tam zorlanma anında en fazla 0.8A akım çekerek bataryalı sistemlerde enerji tasarrufu ve uzun çalışma süresi sağlar.
Çift Yönlü Dönüş Esnekliği: Pozitif ve negatif besleme uçlarının polaritesi tersine çevrildiğinde anında saat yönünde veya saat yönünün tersine kararlı biçimde dönebilen simetrik fırça ve armatür mimarisi.
Geniş Besleme Voltajı Toleransı: Nominal 12V gerilimin yanı sıra 6V ile 12V DC aralığındaki gerilimlerde de kararlılıkla çalışarak farklı batarya ve regülatör kombinasyonlarına tam uyum gösterir.

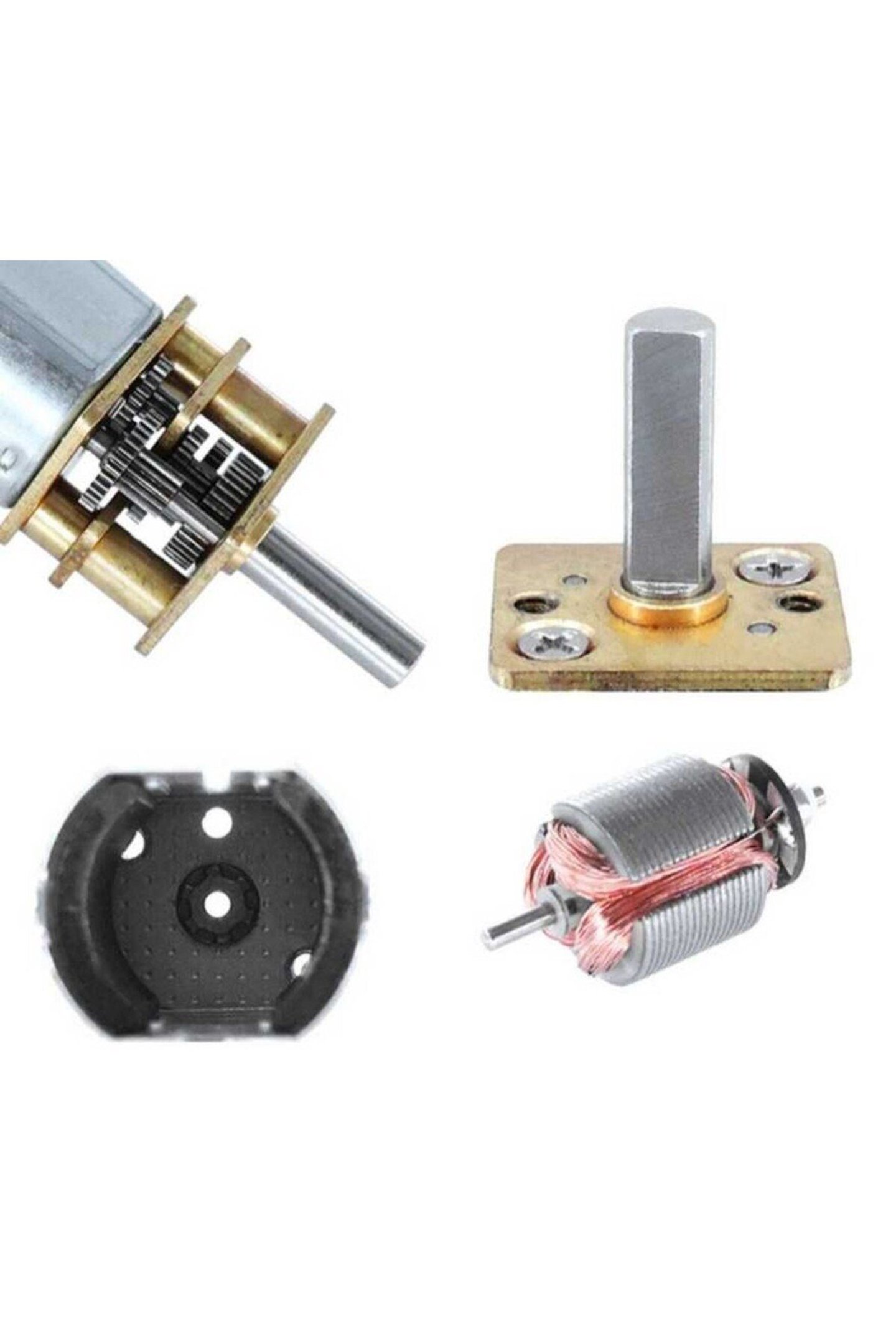

Pirinç Taşıyıcı Plakalar ve Rijit Karkas: Dişli trenini dış mekanik baskılardan koruyan ve millerin eksenel doğruluğunu muhafaza eden sağlam pirinç ön ve arka gövde plakaları.
M1.6 Metrik Montaj Yuvaları: Ön yüzde merkez milin iki yanında 9 mm delik merkez mesafesiyle konumlandırılmış iki adet M1.6 vida deliği sayesinde şaselere oynamaz sabitleme imkanı.
PWM Tabanlı Kademesiz Hız Kontrolü: Darbe genişlik modülasyonu sinyalleri ile sürülebilen fırçalı motor yapısı sayesinde sıfırdan maksimum devre kadar doğrusal ve yumuşak hız geçişleri.
Mekanik Dayanımlı Delikli Lehim Terminalleri: Titreşimli robotik şaselerde bağlantı iletkenlerinin kopmasını önlemek amacıyla delikli yapıda imal edilmiş sağlam arka bağlantı kulakçıkları.
Düşük Sürtünme ve Sessiz Çalışma: Hassas işlenmiş dişli profilleri ve burç yataklaması sayesinde sürtünme kayıplarını minimuma indirerek sessiz, dengeli ve titreşimsiz hareket iletimi.
Kullanım Alanları GA12-N20 redüktörlü mikro DC motor, boyutuna oranla sunduğu yüksek mekanik tork ve kompakt yerleşim avantajı sayesinde amatör maker atölyelerinden endüstriyel ar-ge laboratuvarlarına kadar çok geniş bir uygulama alanına hitap eder. Eğitim kurumlarında, mekatronik laboratuvarlarında, model yapım atölyelerinde ve seri üretim otomasyon cihazlarında temel hareket sağlayıcı bileşen olarak tercih edilir.

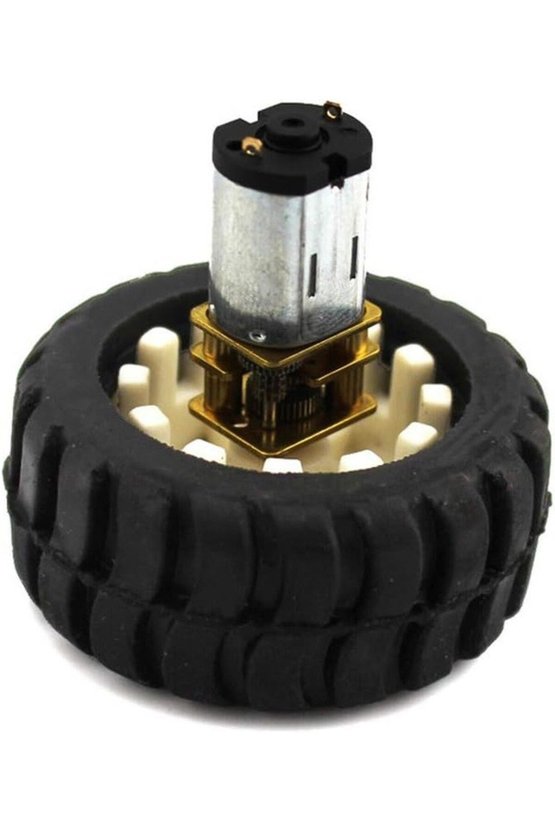

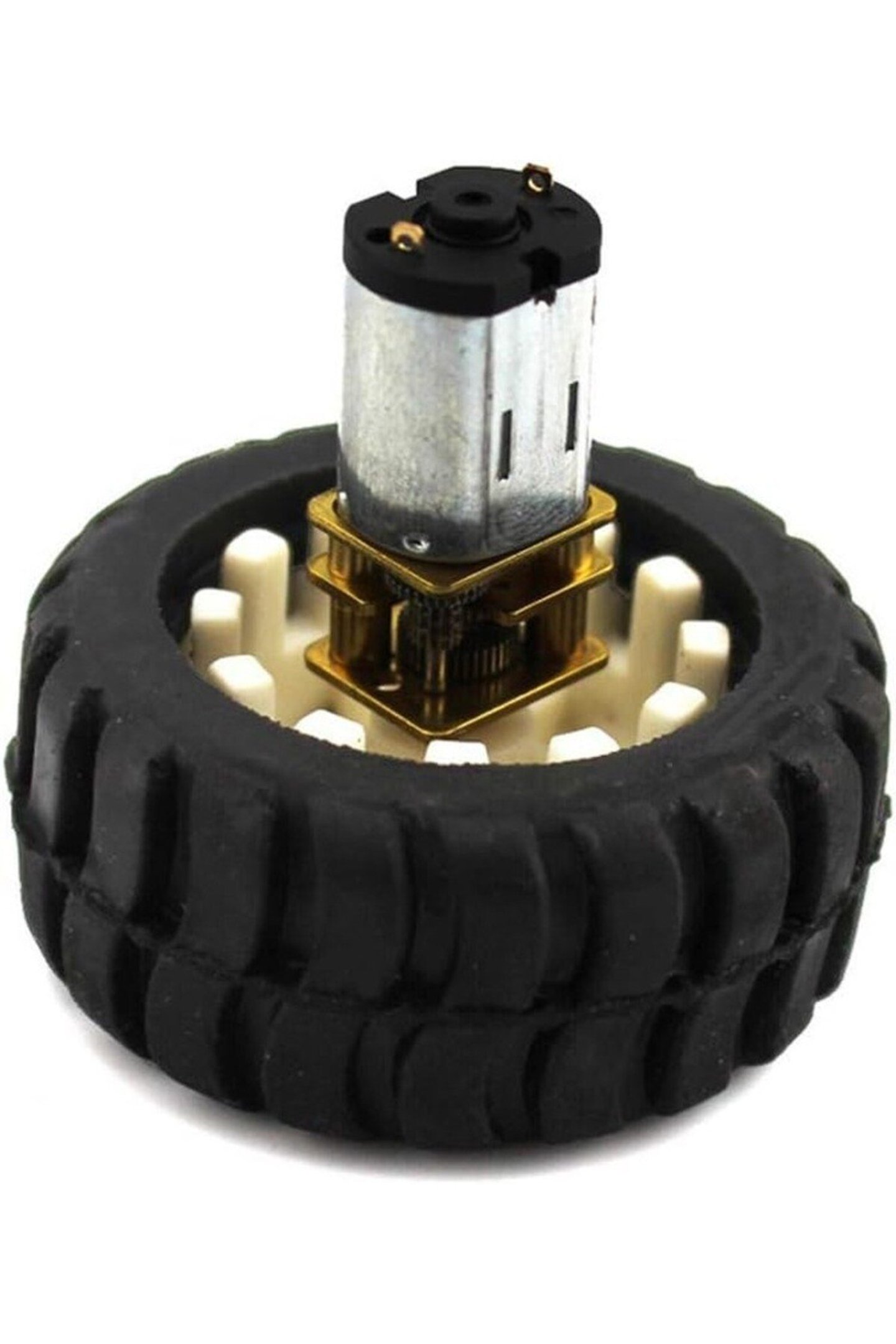

Robotik Projeler ve Mobil Araç Platformları: Çizgi izleyen robotlar, mini sumo platformları, labirent çözen mikro fare sistemleri ve engelden kaçan robotik araçlarda çekiş motoru olarak kullanılır. Kompakt yapısı sayesinde çok motorlu omni tekerlekli robotik şaselerde veya çok bacaklı mekanik yürüyüş düzeneklerinde her bir eklemin bağımsız tahrik edilmesini sağlar. Ayrıca robotik kollarda bilek döndürme ve mikro tutucu kıskaç mekanizmalarını çalıştırmak için son derece uygun bir aktüatördür.
Akıllı Ev, Bina Otomasyonu ve Güvenlik Cihazları: Elektronik kapı kilitleri, motorlu sürgü ve mandal mekanizmaları, akıllı perde ve panjur mikro sürücüleri, motorlu vana kontrol üniteleri ve kartlı geçiş turnike mandallarında yaygın olarak kullanılır. Sessiz çalışması ve elektrik kesintilerinde redüktörün sağladığı mekanik direnç sayesinde kilit mekanizmalarının zorlanmadan kapalı kalmasına yardımcı olur.
Mekatronik Prototipleme ve Üretim Teknolojileri: 3D yazıcı otomatik yatak seviyeleme aparatları, filament çekme ve besleme yardımcı düzenekleri, mikro konveyör bant prototipleri, minyatür döner tablalar ve test standı lineer hareket kızaklarında kullanılır. Endüstriyel otomasyon süreçlerinin küçük ölçekli masaüstü simülasyonlarında ve indeksleme tablalarında hassas dönme hareketleri üretir.
Laboratuvar Ekipmanları, Tıp ve Ölçüm Sistemleri: Otomatik mikro şırınga pompaları, numune karıştırıcılar, santrifüj tüpü yönlendiriciler, optik filtre tekeri çeviriciler, spektrometre dalgaboyu seçici mekanizmaları ile mikroskop odaklama ve tabla kaydırma düzeneklerinde güvenle kullanılır. Düşük hızda kararlı devir üretebilmesi, sıvı ve numune transferinde kontrollü dozajlamaya olanak tanır.
Modelcilik, Maket ve Hobi Uygulamaları: Ölçekli model araç yönlendirme ve çekiş mekanizmaları, hareketli diorama düzenekleri, minyatür vinç ve asansör maketleri, animatronik figürler ve mimari hareketli modellemelerde yer kaplamayan bir tahrik kaynağıdır. Hafifliği sayesinde ağırlık dengesinin kritik olduğu uzaktan kumandalı küçük taşıtlarda gövde dengesini bozmadan güç aktarır.
Endüstriyel Otomatlar ve Mikro Dağıtım Sistemleri: Otomatik bilet ve fiş kesme düzenekleri, etiket ayırıcılar, minyatür para ayrıştırma kanalları ve otomat kilitli bölme sürücülerinde tercih edilir. Darbe dayanımı yüksek metal dişli yapısı, sürekli açma ve kapama döngüsü içeren cihazlarda aşınmayı en aza indirir.
Uyumluluk, Bağlantı ve Kullanım GA12-N20 motorun elektriksel bağlantısı doğrudan gövdenin arka polimer kapağında yer alan iki adet delikli lehim terminali üzerinden kurulur. Bağlantı uçlarının işlevleri şu şekildedir:
Pozitif (+) Besleme Terminali: Standart saat yönü dönüşü için pozitif DC voltajın bağlandığı arka lehim kulağıdır; polarite yönü dönüş istikametini belirler. Negatif (-) Besleme Terminali: Standart dönüş yönü için toprak veya negatif potansiyelin bağlandığı arka lehim kulağıdır; kutuplar yer değiştirdiğinde motor ters yönde döner.
Mekanik ve elektriksel entegrasyon süreci belirli bir sıra izlenerek gerçekleştirilmelidir. Önce motor, kullanılacağı mekanik gövdeye veya robotik şaseye ön yüzde bulunan iki adet M1.6 metrik vida deliği kullanılarak rijit biçimde sabitlenir; burada kullanılacak sabitleme vidalarının uzunluğuna dikkat edilmeli, vidaların ön plakayı aşarak içeride dönen pinyon dişlilere temas etmesi kesinlikle engellenmelidir. Ardından motorun arka terminallerine uygun kesitte çok damarlı esnek iletken kablolar dikkatlice lehimlenir; lehimleme işlemi sırasında havya ucu terminalde üç saniyeden uzun süre tutulmamalı, polimer kapak aşırı termal yüke maruz bırakılmamalıdır. Son olarak bu bağlantı kabloları doğrudan bir mikrodenetleyicinin sinyal bacaklarına değil, motorun akım ihtiyacını karşılayabilecek harici bir H-köprüsü motor sürücü modülünün çıkış klemenslerine bağlanır.
Arduino ile uyumludur; Arduino Uno, Nano, Mega gibi geliştirme kartlarının dijital ve PWM pinleri doğrudan harici motor sürücünün girişlerine bağlanarak motorun ileri, geri, durma ve hız durumları programlanabilir. Raspberry Pi ile uyumludur; Raspberry Pi kartlarının 3.3V mantık seviyesindeki GPIO çıkışları uygun bir sürücü ara yüzü üzerinden motora 12V güç aktarılmasını sağlar. ESP32 ile uyumludur; ESP32 kartlarının donanımsal PWM kanalları kullanılarak yüksek frekanslı motor hız denetimi gerçekleştirilebilir. STM32 ile uyumludur; STM32 geliştirme kartlarının gelişmiş zamanlayıcı çevre birimleri üzerinden hassas hız ve yön denetimleri kurulabilir.
Motorun sürülmesinde L298N, TB6612FNG, DRV8833 veya L293D gibi entegrelere sahip sürücü devreleri güvenle tercih edilebilir. Mikrodenetleyici GPIO pinleri yalnızca 10 ila 40 mA civarında akım verebildiğinden, motorun boşta çektiği yaklaşık 60 mA ve tam zorlanma anında ulaştığı 0.8A akım seviyeleri doğrudan mikrodenetleyici pinlerinden beslenemez; araya mutlaka bağımsız güç beslemesine sahip bir sürücü konulmalıdır. Darbe genişlik modülasyonu yöntemiyle hız kontrolü yapılırken frekansın 1 kHz ile 20 kHz aralığında seçilmesi motorun sessiz ve sarsıntısız çalışmasını sağlar. Ayrıca motor fırçalarının mekanik anahtarlamasından kaynaklanabilecek yüksek frekanslı elektriksel parazitleri sönümlemek amacıyla iki besleme terminali arasına 100 nF seramik parazit bastırıcı kondansatör bağlanması tavsiye edilir.
Avantajlar ve Faydalar GA12-N20 12V 200 RPM redüktörlü mikro DC motor, kompakt mekatronik tasarımlarda mühendislik ve uygulama açısından çok sayıda belirgin avantaj sunar. Bu avantajlar projelerin geliştirme sürecini hızlandırırken mekanizmanın genel güvenilirliğini de artırır.
Üstün Güç ve Boyut Oranı ile Alan Kazancı: Yalnızca 12 mm x 10 mm kesit ölçülerine sahip olan bu motor, kısıtlı iç hacme sahip minyatür gövdelerde harici bir redüktör veya şanzıman alanı ayırma zorunluluğunu ortadan kaldırır. Motor ve dişli kutusunun tek bir gövdede birleşik olması, mekanik tasarımcılara hafif ve zarif cihazlar üretme imkanı sağlar.
Tam Metal Dişli Dayanıklılığı ve Sıyrılma Direnci: Piyasadaki plastik dişlili ucuz aktüatörler ani mekanik yüklerde veya zorlanma anlarında diş sıyırarak kullanılamaz hale gelir. GA12-N20 modelinde yer alan aşınmaya dayanıklı çelik ve pirinç dişli treni, yüksek mekanik gerilmelere ve tork darbelerine karşı üstün mukavemet göstererek uzun mekanik ömür temin eder.
3mm D-Şaft Geometrisi ile Güvenli Tork Aktarımı: Çıkış milinin tek yüzeyinin düzleştirilmiş olması, mile bağlanan tekerlek, kasnak, kaplin veya dişlilerin mil üzerinde serbestçe kaymasını önler. Setskur vidalı sabitleme elemanları bu düz yüzeye doğrudan oturarak mekanik sıkışmayı kilitler ve yüksek ivmelenmelerde patinaj oluşumunun önüne geçer.
Düşük Enerji Tüketimi ve Batarya Dostu Mimari: Yüksek verimli armatür sargıları ve düşük sürtünmeli yataklama sistemi sayesinde boşta yalnızca 50-70 mA seviyesinde akım tüketir. Bu düşük tüketim karakteristiği, lityum polimer veya lityum iyon pillerle çalışan taşınabilir robotların ve kablosuz cihazların tek şarjla çok daha uzun süre görev yapabilmesine olanak tanır.
Yaygın Sürücü Ekosistemi ve Kolay Programlama: Standart iki kablolu fırçalı DC motor yapısı, piyasada bulunan neredeyse tüm H-köprüsü sürücü kartlarıyla tam uyumluluk sergiler. Özel bir haberleşme kütüphanesine veya karmaşık sinyal kod çözücülere ihtiyaç duymadan, temel dijital çıkış ve PWM komutlarıyla kolayca programlanabilir.
Kimler İçin Uygundur? Bu redüktörlü mikro DC motor, sunduğu teknik güvenilirlik, standart ölçüler ve kolay kontrol edilebilir yapısıyla farklı bilgi ve uzmanlık seviyelerindeki geniş bir kullanıcı kitlesine hitap eder.
Robotik ve Kodlama Eğitimi Alan Öğrenciler ile STEM Kulüpleri: Ortaokul, lise ve üniversite düzeyindeki robotik yarışmalarına (çizgi izleyen, mini sumo, labirent çözen) hazırlanan öğrenciler için kullanımı kolay, lehimlemesi pratik ve montajı zahmetsiz bir temel tahrik elemanıdır.
Maker Toplulukları ve DIY Elektronik Geliştiricileri: Hafta sonu projelerinde, akıllı ev aletleri modifikasyonlarında, otomatik evcil hayvan besleyicilerinde veya hareketli maket tasarımlarında minyatür boyutlarda tork arayan amatör yapımcılar için ideal bir seçimdir.
Mekatronik, Makine ve Elektrik Mühendisleri: Endüstriyel cihaz prototiplerinde, medikal laboratuvar aparatı tasarımlarında ve minyatür test düzeneklerinde boyut ve tork hesaplamalarına tam uyan öngörülebilir bir aktüatör arayan profesyoneller için güvenilir bir yapı taşıdır.
Donanım Girişimcileri ve Ar-Ge Ekipleri: Seri üretim öncesi kavram kanıtlama ve işlevsel prototip aşamalarında yerli veya küresel pazara sunulacak akıllı cihazların iç mekanik hareket sistemlerini hızla doğrulamak isteyen tasarımcılar için zaman kazandırıcı bir bileşendir.
Model ve Maket Sanatçıları: Ölçekli tren maketleri, hareketli mimari modeller, diorama sahneleri ve animatronik figürler üreten zanaatkarlar için gizlenmesi son derece kolay, sessiz ve titreşimsiz bir mekanik hareket sağlayıcıdır.
Doğru Ürünü Seçerken Dikkat Edilecekler Projeniz için motor seçimi yaparken uygulamanızın fiziksel gereksinimleri ile motorun elektriksel ve mekanik karakteristiklerini doğru şekilde eşleştirmek büyük önem taşır. Yanlış değerlere sahip bir motor seçimi, sistemin istenen hızda çalışmamasına veya aşırı akım çekerek sürücü devresine zarar vermesine yol açabilir.
Hedef Dönüş Hızı ve Redüksiyon Oranı: 12V 200 RPM modeli, dakikada yaklaşık 200 tam tur atar. Bu devir, 30 mm çapında standart bir robot tekerleği ile kullanıldığında saniyede yaklaşık 31 cm doğrusal hız üretir. Projenizde daha yüksek hız gerekiyorsa 500 veya 1000 RPM modelleri, daha yüksek taşıma torku gerekiyorsa 30, 60 veya 100 RPM gibi daha yüksek redüksiyon oranlı alternatifler değerlendirilmelidir.
Mekanik Yük ve Gerekli Tork Hesabı: Motorun nominal tork kapasitesi yaklaşık 0.4 kg.cm, zorlanma torku ise 1 kg.cm seviyesindedir. Hareket ettirilecek mekanizmanın sürtünme direnci, eğim açısı ve taşınacak kütle bu sınırlar dahilinde kalmalıdır; sürekli olarak zorlanma sınırına yakın çalıştırılan motorlar aşırı ısınma eğilimi gösterir.
Besleme Voltajı ve Güç Kaynağı Kapasitesi: Motor nominal performansını 12V DC altında sergiler. Kullanılacak adaptör veya batarya paketinin motor başına en az 1 Amper anlık akım sağlayabilecek kapasitede olması gerekir. İki motorlu bir mobil robotta güç kaynağı en az 2 Amper akım verebilmelidir.
Sürücü Entegresinin Akım Dayanımı: Seçilecek motor sürücü modülünün kanal başına sürekli çalışma akımının en az 0.8A ila 1A seviyesinde olması şarttır. Zorlanma akımı olan 0.8 Amperi karşılayamayan düşük güçlü sürücüler mil sıkışması anında aşırı ısınıp yanabilir.
Mekanik Montaj Alanı ve Şaft Ölçüleri: Cihaz gövdesinde 12 mm x 10 mm x 24.1 mm boyutlarında yer bulunmalı ve 3 mm çapındaki D şaft için uygun kaplin veya tekerlek temin edilmelidir. Ön montaj için M1.6 vidaların kullanılması gerektiği unutulmamalıdır.
Güvenli Kullanım, Bakım ve Saklama GA12-N20 redüktörlü mikro DC motorun uzun ömürlü ve kararlı bir sergilemesi için montaj, kablolama ve işletim aşamalarında aşağıdaki teknik güvenlik ve bakım kurallarına titizlikle uyulmalıdır.
Mekanik Zorlanma ve Kilitlenmeye Karşı Koruma: Motor milinin mekanik bir engelle karşılaşarak tamamen durması durumunda motor sargıları doğrudan zorlanma akımı olan 0.8 Amperi kesintisiz çekmeye başlar. Bu durum sargılarda hızlı bir ısı artışına yol açarak emaye tel yalıtımını eritebilir ve motorun yanmasına sebep olabilir. Mekanik sıkışma ihtimali olan sistemlerde motor sürücü üzerinden yazılımsal akım sınırlaması veya sigorta devresi kullanılmalıdır.
Termal Yönetim ve Lehimleme Standartları: Arka fırça kapağı hassas bir polimer malzemeden üretilmiştir. Bağlantı kabloları lehimlenirken 40 Watt gücünü aşmayan bir havya ile maksimum 300 °C sıcaklıkta ve 2-3 saniyeyi geçmeyecek şekilde hızlıca çalışılmalıdır. Aşırı ısı fırça yuvalarının deforme olmasına ve iç kontakların gevşemesine neden olur.
Dişli Kutusunun Toz ve Parçacıklardan Korunması: Redüktör kutusu açık plakalı mekanik bir mimariye sahiptir. Metal talaşı, zımpara tozu, saç telleri ve tekstil lifleri dönen dişlilerin arasına girerek mekanizmayı sıkıştırabilir. Tozlu veya talaşlı atölye ortamlarında motor dişli kutusu koruyucu bir silikon kılıf veya 3D baskı muhafaza içerisine alınmalıdır.
Yağlama ve Sıvı Temasından Kaçınma: Dişliler fabrika çıkışında sentetik hafif mekanik gres ile yağlanmıştır. Dişli kutusuna rastgele sıvı makine yağı veya pas sökücü kimyasallar sıkılmamalıdır; bu tür sıvılar mevcut gresi çözer, toz toplar ve motorun iç fırçalarına sızarak elektriksel teması bozar.
Saklama ve Depolama Koşulları: Motorlar kullanılmadığı dönemlerde nem oranı düşük, doğrudan güneş ışığı almayan, oda sıcaklığında ve asidik gazlardan uzak kuru ortamlarda saklanmalıdır. Aşırı nemli ortamlarda pirinç plakaların ve lehim kulakçıklarının yüzeyinde korozyon oluşabilir.
GA12-N20 Redüktörlü Mikro DC Motor Hakkında Sık Sorulan Sorular 12V 200 RPM redüktörlü mikro DC motor doğrudan Arduino pinlerine bağlanabilir mi? Hayır, Arduino GPIO pinleri en fazla 20 ila 40 mA akım sağlayabilirken bu motor boşta 60 mA ve zorlanma anında 800 mA akım çeker. Motorun güvenle kontrol edilebilmesi için Arduino ile motor arasına L298N, TB6612FNG veya DRV8833 gibi harici bir motor sürücü modülü bağlanmalıdır.
Motorun dönüş yönü nasıl tersine çevrilir? Motorun arka terminallerine uygulanan DC gerilimin kutup yönü ters çevrildiğinde motor anında diğer yöne dönmeye başlar. Bu yön değişimi, mikrodenetleyiciye bağlı bir H-köprüsü motor sürücü devresi üzerinden yazılımsal sinyallerle pratik biçimde gerçekleştirilir.
Motor hızı nasıl ayarlanır? Motor hızı, motor sürücü modülünün kontrol girişine mikrodenetleyici tarafından gönderilen Darbe Genişlik Modülasyonu (PWM) sinyalleri ile hassas biçimde ayarlanır. PWM sinyalinin görev periyodu değiştirilerek motora aktarılan ortalama gerilim ve dolayısıyla dönüş devri kademesiz olarak denetlenir.
Bu motor 6V veya 9V gibi daha düşük gerilimlerle çalıştırılabilir mi? Evet, motor 6V ile 12V DC aralığındaki gerilimlerle güvenle çalıştırılabilir. Ancak besleme gerilimi 12V değerinin altına düştüğünde motorun serbest dönüş devri ve üretebileceği tork uygulanan gerilimle doğru orantılı olarak azalır.
D tipi şaft yapısının silindirik millere kıyasla sağladığı pratik fayda nedir? D tipi şaftın tek yüzeyinin düz taşlanmış olması, bağlanan tekerlek, kasnak veya kaplin sabitleme vidasının bu düzlüğe tam oturmasını sağlar. Bu sayede yüksek mekanik yüklerde veya ani yön değişimlerinde tekerleğin mil üzerinde boşa dönmesi ve kayması tamamen engellenir.
Zorlanma akımı nedir ve devre tasarımında neden dikkate alınmalıdır? Zorlanma akımı, motor milinin mekanik bir dirençle tamamen kilitlendiği anda sargıların çektiği en yüksek akım değeridir ve bu motor için yaklaşık 0.8 Amperdir. Seçilecek motor sürücünün ve güç kaynağının bu anlık pik akımı kaldırabilecek kapasitede olması sistem güvenliği için zorunludur.
Redüktör kutusunun içindeki metal dişliler periyodik yağlama gerektirir mi? Fabrika çıkışında dişliler hafif sentetik gres ile yağlanmıştır ve normal kullanım koşullarında ilave yağlama gerektirmez. Tozlu ortamlarda açık dişli kutusuna sıvı yağ damlatılmamalıdır; sıvı yağ toz tutarak dişlilerin aşınmasına sebep olabilir.
Motor çalışırken gövdesinin ısınması normal midir? Nominal yük altında 40 °C ile 55 °C civarına kadar olan hafif gövde ısınması normal kabul edilir. Ancak motor gövdesi el değmeyecek kadar ısınıyorsa mekanik zorlanma, mil sıkışması veya aşırı yük durumu kontrol edilmeli ve soğuma payı bırakılmalıdır.
Motoru bir şaseye monte etmek için hangi tip vidalar kullanılmalıdır? Redüktörün ön pirinç plakasında yer alan iki adet montaj deliği M1.6 metrik vida standardındadır. Montaj vidası boyunun redüktör plakası kalınlığını aşarak içerideki dönen dişlilere temas etmeyecek uzunlukta seçilmesi şarttır.
Bu motora sonradan enkoder takılabilir mi? Bu model tek milli standart versiyon olduğundan arkasında ilave manyetik enkoder mili bulunmaz. Ancak çıkış miline takılan optik tekerlek enkoder diskleri veya harici fotosel sensörler vasıtasıyla devir ve pozisyon geri bildirimi alınabilir.
Motor şaftına doğrudan ağır radyal yük bindirilebilir mi? Minyatür pirinç burçlar belirli seviyede radyal yükü taşır ancak mil ucuna aşırı dikey baskı uygulanması yatak boşluğunu artırabilir. Ağır robotik araçlarda şaftın ucunun harici bir rulman veya rulmanlı tekerlek yuvası ile desteklenmesi mekanik ömrü uzatır.
Sürekli mekanik kilitlenme durumunda motor dişlileri zarar görür mü? Dişliler tam metal alaşımdan üretildiği için plastik dişlilere kıyasla sıyrılmaya çok daha dayanıklıdır. Bununla birlikte, motor milinin uzun süre kilitli tutulması aşırı ısınmaya ve dişli temas noktalarında mekanik yorulmaya yol açabileceğinden kilitlenme durumunda akım kesilmelidir.
Paket İçeriği 1 adet 12V 200 RPM Redüktörlü Mikro DC Motor (GA12-N20)
Teknik Özellikler Model: GA12-N20 Ürün Tipi: Redüktörlü Mikro DC Motor Motor Tipi: Fırçalı Doğru Akım (Brushed DC) Motor Redüktör Tipi: Düz Dişli Kutusu (Spur Gearbox) Dişli Malzemesi: Tam Metal (Çelik ve Pirinç Alaşımı) Çalışma Voltajı: 12 V DC (Nominal) Tavsiye Edilen Çalışma Gerilimi: 6 V - 12 V DC Yüksüz Dönüş Hızı: 200 RPM (12 V DC altında) Boşta Çektiği Akım: Yaklaşık 0.05 A - 0.07 A (50 - 70 mA) Nominal Yük Akımı: Yaklaşık 0.15 A - 0.25 A (150 - 250 mA) Zorlanma (Stall) Akımı: Yaklaşık 0.7 A - 0.8 A (700 - 800 mA) Nominal Tork: Yaklaşık 0.4 kg.cm (0.04 Nm) Zorlanma (Stall) Torku: Yaklaşık 0.9 kg.cm - 1.1 kg.cm (0.09 - 0.11 Nm) Şaft Tipi: Tek Yüzeyi D Kesim Şaft (D-Shaft) Şaft Çapı: 3 mm Şaft Uzunluğu: 10 mm D Kesim Düzlük Boyu: Yaklaşık 9 mm Redüktör Kasa Genişliği: 12 mm Redüktör Kasa Yüksekliği: 10 mm Redüktör Gövde Boyu: 9 mm Motor Gövde Uzunluğu: 15.1 mm Toplam Uzunluk (Şaft Hariç): 24.1 mm Toplam Uzunluk (Şaft Dahil): 34.1 mm Gövde Kesit Ölçüleri: 12 mm x 10 mm Montaj Delikleri: Ön yüzde 2 adet M1.6 vida deliği Montaj Delikleri Eksen Mesafesi: 9 mm Bağlantı Terminali: Arka polimer kapakta 2 adet lehim pini / kulakçığı Gövde Malzemesi: Galvanizli çelik motor kılıfı ve pirinç redüktör plakaları Ağırlık: Yaklaşık 10 g Çalışma Sıcaklığı: -10 °C ile +60 °C arası Dönüş Yönü: Çift Yönlü (Polarite Değişimi ile Saat Yönü ve Tersi) Hız Kontrolü: PWM (Darbe Genişlik Modülasyonu) Desteği Uyumlu Platformlar: Arduino ile uyumludur, Raspberry Pi ile uyumludur, ESP32 ile uyumludur, STM32 ile uyumludur Menşei: Çin
">
