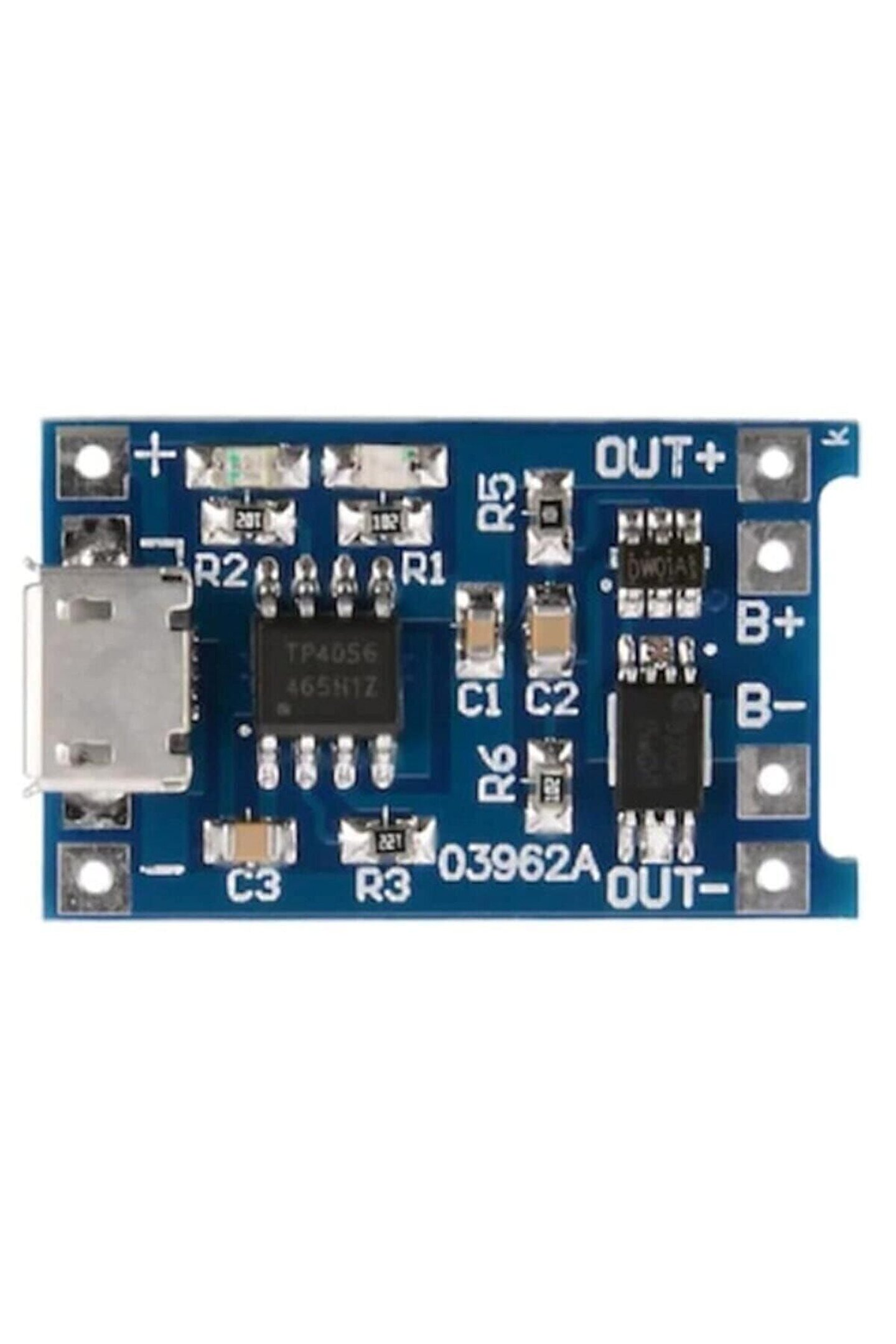

Arduino Tp4056 Korumalı Lityum Lipo Pil Şarj Devresi Micro Usb Batarya

Tp4056 korumalı lityum lipo pil şarj devresi micro usb batarya ; ; Bu modül tp4056 lipo şarj çipi ile yapılmıştır. 1 hücreli lityum pilleri şarj edebilir veya paralel bağlı pilleri şarj edebilir. Tp4056 basit devre yapısı, iyi koruma özelliği hassas şarj yapabilmektedir. Bu modül tamamiyle otomatik şarj mekanizmasına sahiptir. Smd malzemelerden üretilmiştir. ; modül self-Regulasyon current yeteneğine sahiptir. 100ma ile 1000ma arasında şarj etme imkanı vardır. Şarjı akımı 1a olarak set edilmiştir. Isterseniz direnç değişimi ile akım değerini değiştirebilirsiniz. ; modül besleme voltajını, micro usb yada kart üzerindeki besleme giriş padlerinden alır. Test akımı giriş tarafından ölçülebilir. Şarj akımı pil kapasitesinin 0.37 si kadar olmalıdır. 1a lik bir pil 0,4a ile şarj edilmesi uygundur. Daha kısa sürede yüksek akımlar ile şarj edilmesi pile zarar verebilir. ; besleme ve pil bağlantılarında kullanılacak tellerin kaliteli olması gerekir. Kalitesiz kablolar göstereceği direnç sebebiyle şarj akımını etkileyecektir. ; şarj sırasında kırmızı led gösterge çalışmaktadır. Şarj bittiğinde yeşil gösterge ledi yanar ve şarj bitmiş olduğu anlaşılır. ; şarj voltajı 5v üzerinde olmamalıdır. 5v üzerine çıkacak besleme voltajı ısıya sebep olur. Buda şarj akımının azalmasına sebep olur. 60 derecelik entegre sıcaklığı normaldir. ; ; ; Kullanımı : ; ; Microusb soket veya ın+- Girişlerinden kart beslenir. ; B+ ve b- Pinlerinden şarj edilecek pil hücresi bağlanır. ; Out+ ve out- Pinlerinden yük bağlanabilir. Şarj olurken yük ayrı olmalıdır. ; Şarj sırasında kırmızı led yanar. Şarj bitince yeşil led yanar. ; Bu ürün ile 1c (50a) den büyük oranlı pillerinizi asla şarj etmeyin. ; ; Teknik özellikler : ; Tp4056 lityum şarj entegresi. ; Şarj metodu: Cccv (constant current-Constant voltage) ; Micro usb port ; Harici input besleme padleri (ın + ve ın-) ; 5v giriş voltajı ; 4.2v şarj voltajı ; -10'c-85'c çalışma sıcaklığı ; Şarj akımı 1000ma (direnç değişimi ile 100-1000mah arasında değiştirilebilir. ) ; %1.5 şarj hassasiyeti ; Kırmızı şarj sürüyor ledi. ; Yeşil şarj bitti ledi. ; Ters bağlantı koruması : Evet ; Koruma entegresi: S8205a ; Over discharge protection voltage: 2.5v ; Over-Current protection: 3a ; Kart ölçüleri 25-19-10mm ; ;
