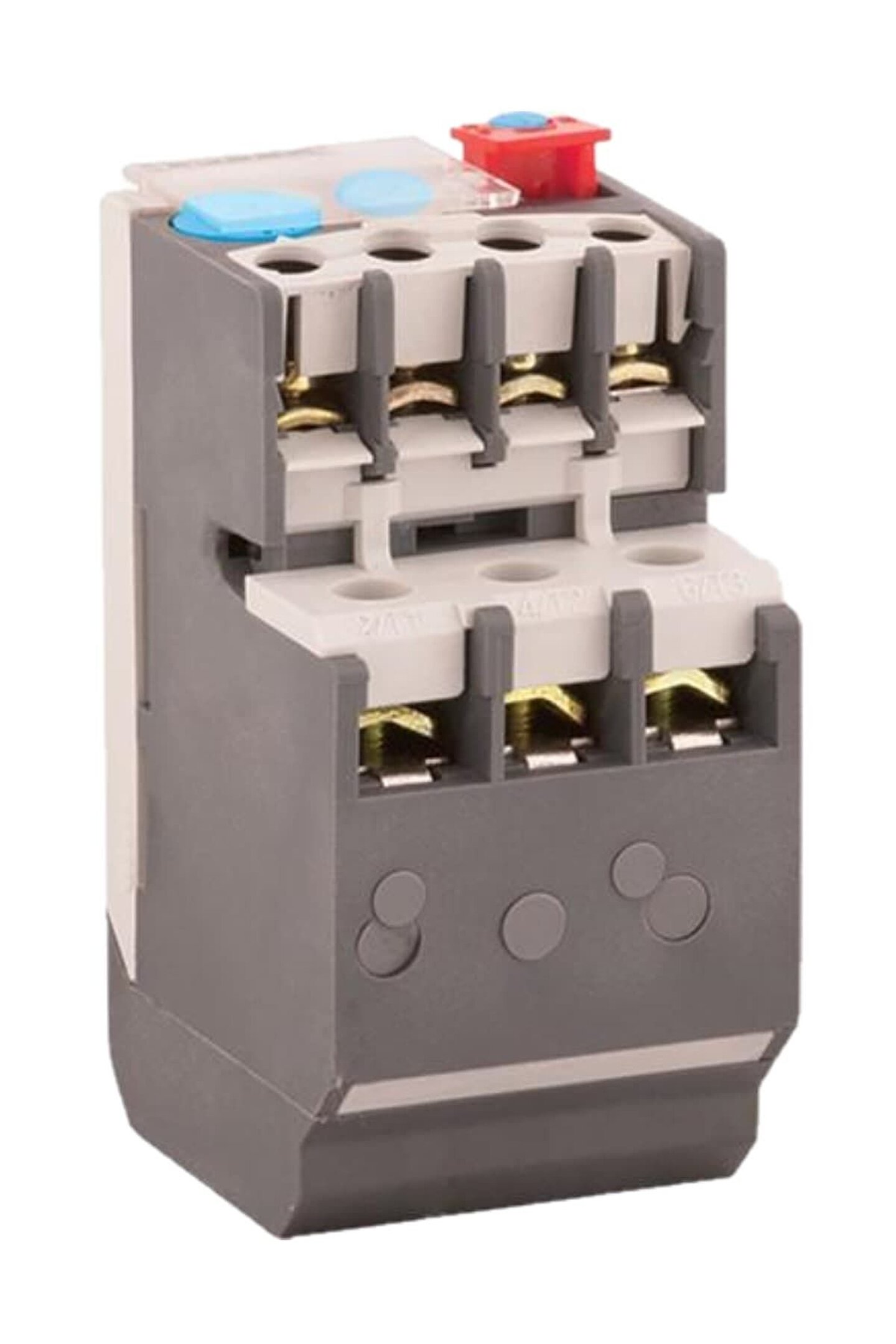

Makel Termik Role 18-26 Amper 70000012

1NA+1NK yardımcı kontak; Kolay montaj; Bimetal açtırma düzeneği; Faz hata koruma; Bırakma göstergesi; Akım ayarı; Otomatik ve manuel reset butonu; Test ve stop butonu; Motor kalkışlarından etkilenmeme; Klemens bloğu yardımıyla DIN rayına montaj; Kullanım ömrü: 10 yıl; TERMİK RÖLE Makel Termik Röleler aşırı yük veya fazlardan birinin kesilmesi durumunda kontaktör yoluyla motoru devre dışı bırakarak, motorun korunmasını sağlar. Termik röleler TS EN 60947-4-1 standartlarına göre 9 A’den 95 A’e kadar çeşitli anma akımlarında 3 Ka kısa devre kesme kapasitesinde ve ISO 9001:2000 yönetim sistemine uygun CE ve RoHS sertifikalı olarak üretilir. Termik röleler ortam sıcaklıklarına karşı kompanze edilmiş ve faz kaybına hassas olarak üretilmektedir. Ortam sıcaklıklarına kompanze edilmiş termik röleler, ortam sıcaklığından fazla etkilenmeden (standartta belirtilen termik röleler) sınırlar içinde çalışır. Faz iletkenlerinden birinin kopması durumunda motorlar 2 faza kalır ve normalden fazla akım çekerek kısa sürede yanabilir. Bunu önlemek için faz kaybına karşı hassas termik röleler fazlardan birinin kesilmesi durumunda normalden daha hızlı birşekilde açmaya giderek motorun korunmasını sağlar. Yardımcı Kontaklar: Açıcı, biri kapayan ve diğeri kesen iki kontağı harekete geçirir. Kesen kontak motor kontaktörünü devreden çıkararak motora giden enerjiyi keser, kapayan kontak ise farklı amaçlar için kullanılır. Reset Butonu: Otomatik veya manuel konumunda kullanılır. Otomatik (A) konumda, bimetaller soğuduktan sonra, termik röle otomatik olarak kontaktörü devreye aldırır. Manuel (M) konumda ise bimetaller soğuduktan sonra kontaktörün tekrar devreye girebilmesi için reset butonuna basılması gerekir. Test Butonu: Test butonuna basılarak motor kontaktörünün devreden çıkıp çıkmadığı test edilir. Stop Butonu: Acil durumlarda motor kontaktörünü devreden çıkarmak için kullanılır.
